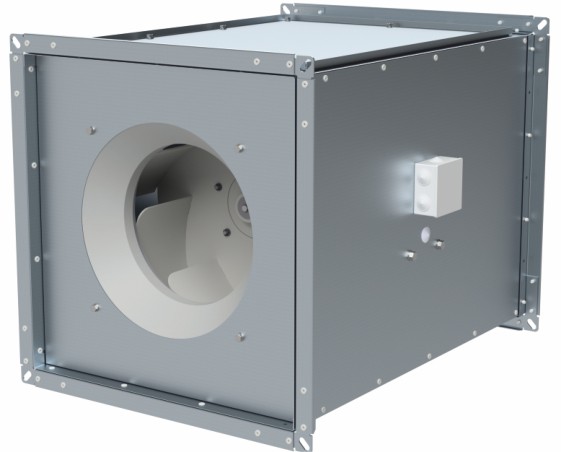

AIRS КВАР-К(КШ)

Вентиляторы канальные AIRS КВАР-К (для квадратных и круглых каналов; КШ — шумоизолированный корпус) — для общеобменной вентиляции. 14 сечений (28х28–125х125 см).

ОписаниеГабаритыАэродинамика

Вентиляторы канальные для квадратных и круглых каналов серии AIRS КВАР-К (двигатель вне потока) предназначены для применения в системах общеобменной вентиляции и воздушного отопления.

Исполнения Вз поставляются под маркировкой производителя — КРАВ-К Вз. Данные для этих режимов приведены в таблицах PDF-техпаспорта серии (кнопка «Скачать документацию»).

Могут монтироваться непосредственно в воздуховоды в любом положении. Для установки в круглые воздуховоды используются специальные переходные фланцы (адаптеры).

Выпускаются в вариантах исполнения: ОВ; К1.

Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренно-холодного (УХЛ), тропического (Т) климата 3-й категории размещения по ГОСТ 15150-69.

Температура окружающей среды от −45°С до +40°С для умеренного климата, от −60°С до +40°С для умеренно-холодного климата, от −10°С до +50°С для тропического климата.

Вентилятор состоит из

квадратного корпуса;
рабочего колеса;
асинхронного двигателя.

Пример обозначения при заказе

AIRS КВАР-К-40x40-В-К1-00,75/2-3-У3

КВАР-К — тип вентилятора (канальный для квадратных и круглых каналов, двигатель вне потока)
40x40 — размер сечения канала А×В, см
В — вариант исполнения рабочего колеса
К1 — вариант исполнения
00,75/2 — мощность электродвигателя, кВт / число полюсов
3 — количество фаз электрической сети
У3 — климатическое исполнение и категория размещения

Дополнительно доступно исполнение с шумоизолированным корпусом (Ш).

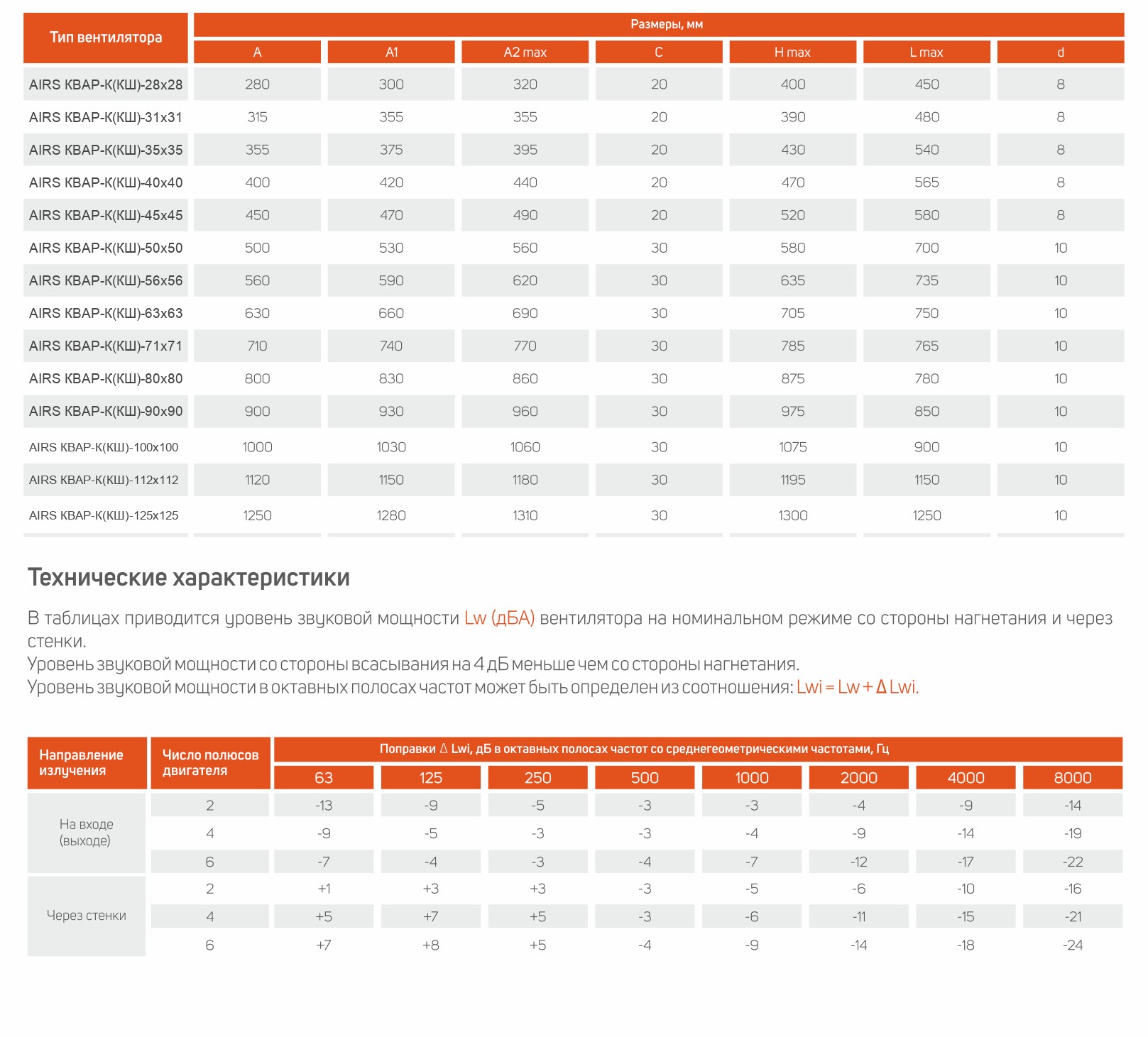

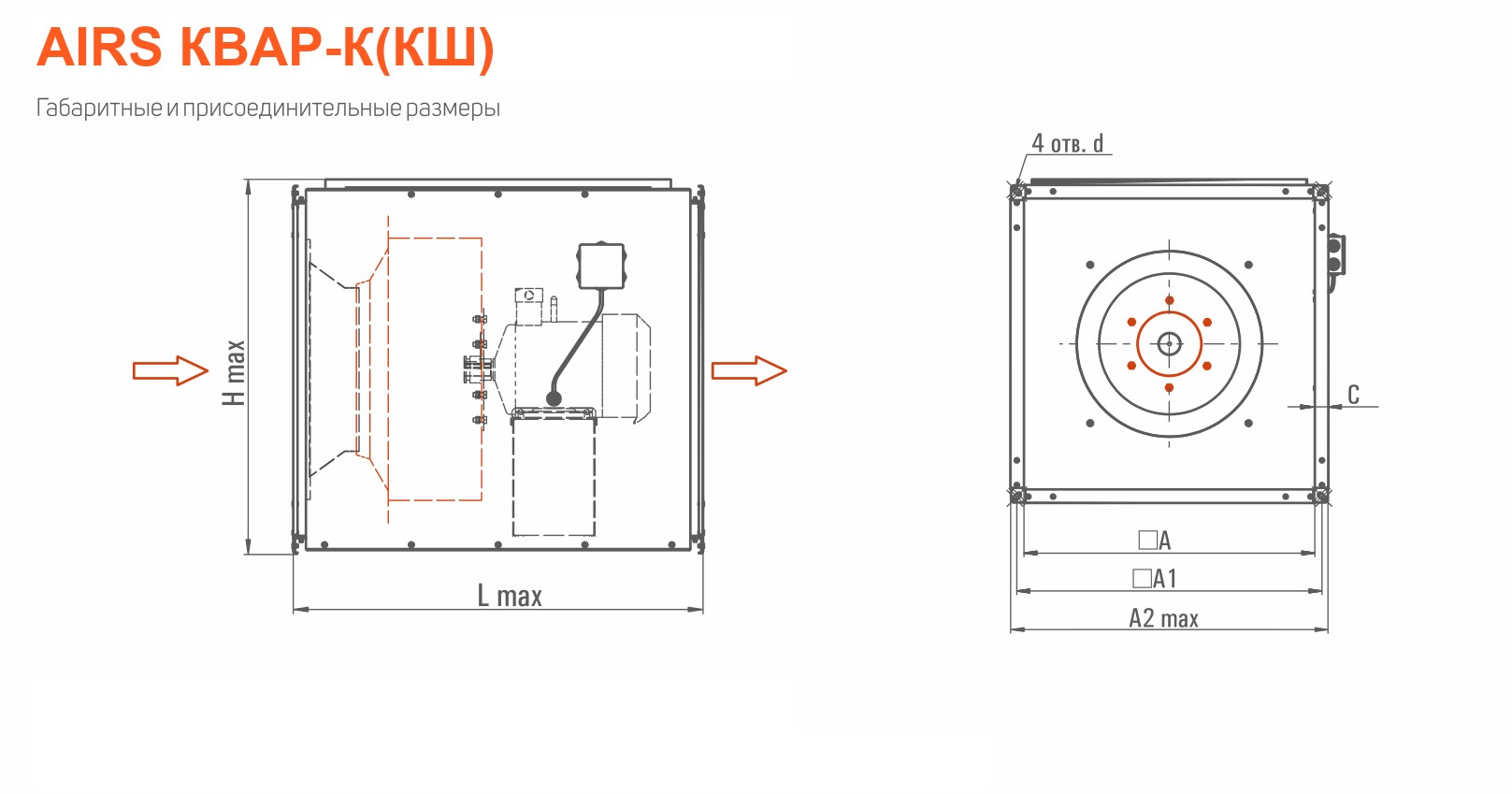

Тип вентилятора	A	A1	A2max	C	Hmax	Lmax	d
КВАР-К-28x28	280	300	320	20	400	450	8
КВАР-К-31x31	315	355	355	20	390	480	8
КВАР-К-35x35	355	375	395	20	430	540	8
КВАР-К-40x40	400	420	440	20	470	565	8
КВАР-К-45x45	450	470	490	20	520	580	8
КВАР-К-50x50	500	530	560	30	580	700	10
КВАР-К-56x56	560	590	620	30	635	735	10
КВАР-К-63x63	630	660	690	30	705	750	10
КВАР-К-71x71	710	740	770	30	785	765	10
КВАР-К-80x80	800	830	860	30	875	780	10
КВАР-К-90x90	900	930	960	30	975	850	10
КВАР-К-100x100	1000	1030	1060	30	1075	900	10
КВАР-К-112x112	1120	1150	1180	30	1195	1150	10
КВАР-К-125x125	1250	1280	1310	30	1300	1250	10

Переходные фланцы на круглый канал: дополнительные потери давления рассчитываются по стандартной методике (коэффициент сопротивления входного фланца 0,01–0,03, выходного — 0,1).

Сечение 28x28 см

Мощность электродвигателя, кВт	0,12–0,37
Уровень звуковой мощности L_w, дБА	41–73
Масса, кг	32,2–32,5

Сечение 31x31 см

Мощность электродвигателя, кВт	0,12–0,37
Уровень звуковой мощности L_w, дБА	48–63
Масса, кг	30,8–31,2

Сечение 35x35 см

Мощность электродвигателя, кВт	0,12–0,55
Уровень звуковой мощности L_w, дБА	41–68
Масса, кг	39,0–39,9

Сечение 40x40 см

Мощность электродвигателя, кВт	0,12–1,1
Уровень звуковой мощности L_w, дБА	52–72
Масса, кг	43,4–46,5

Сечение 45x45 см

Мощность электродвигателя, кВт	0,12–1,5
Уровень звуковой мощности L_w, дБА	43–73
Масса, кг	50,5–62,1

Сечение 50x50 см

Мощность электродвигателя, кВт	0,12–3
Уровень звуковой мощности L_w, дБА	44–78
Масса, кг	59,7–74,2

Сечение 56x56 см

Мощность электродвигателя, кВт	0,37–5,5
Уровень звуковой мощности L_w, дБА	51–81
Масса, кг	78,6–104,6

Сечение 63x63 см

Мощность электродвигателя, кВт	0,55–11
Уровень звуковой мощности L_w, дБА	53–85
Масса, кг	83,4–147,1

Сечение 71x71 см

Мощность электродвигателя, кВт	0,25–2,2
Уровень звуковой мощности L_w, дБА	46–72
Масса, кг	97,0–110,1

Сечение 80x80 см

Мощность электродвигателя, кВт	0,55–4
Уровень звуковой мощности L_w, дБА	61–80
Масса, кг	120,6–145,3

Сечение 90x90 см

Мощность электродвигателя, кВт	0,75–5,5
Уровень звуковой мощности L_w, дБА	50–78
Масса, кг	156,3–232,8

Сечение 100x100 см

Мощность электродвигателя, кВт	1,5–11
Уровень звуковой мощности L_w, дБА	54–80
Масса, кг	182,6–245,2

Сечение 112x112 см

Мощность электродвигателя, кВт	3–22
Уровень звуковой мощности L_w, дБА	57–84
Масса, кг	311,1–481,7

Сечение 125x125 см

Мощность электродвигателя, кВт	5,5–37
Уровень звуковой мощности L_w, дБА	62–87
Масса, кг	539,0–776,0

Цена по запросу

Бренд Вентар-С
