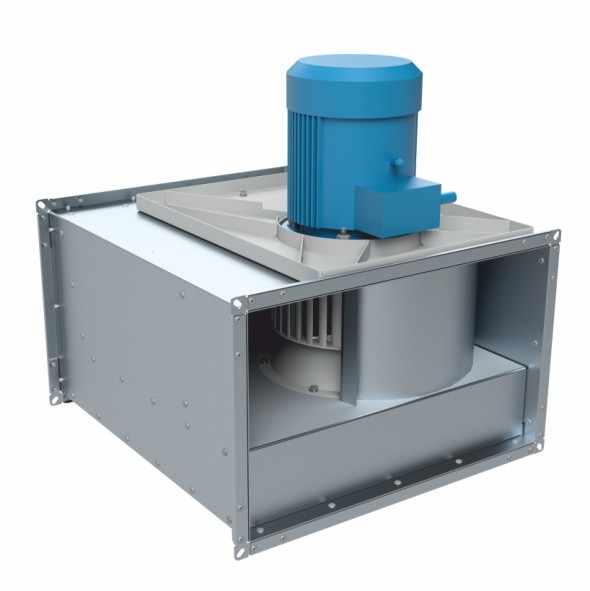

AIRS ВАПВ-Н

Скачать документацию / 983 Кб

Вентиляторы канальные AIRS ВАПВ-Н (двигатель вне потока, вперёд загнутые лопатки) — для общеобменной и приточной вентиляции. 7 типоразмеров (2,0–4,0).
Вентиляторы канальные серии AIRS ВАПВ-Н (двигатель вне потока, рабочее колесо с вперёд загнутыми лопатками) предназначены для применения в системах общеобменной вентиляции, воздушного отопления.
Исполнения Вз поставляются под маркировкой производителя — ВРПВ-Н-Вз Вз. Данные для этих режимов приведены в таблицах PDF-техпаспорта серии (кнопка «Скачать документацию»).
Могут монтироваться непосредственно в воздуховоды.
Выпускаются в вариантах исполнения: ОВ; К1; К2.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренно-холодного (УХЛ), тропического (Т) климата 3-й категории размещения по ГОСТ 15150-69.
Температура окружающей среды от −45°С до +40°С для умеренного климата, от −60°С до +40°С для умеренно-холодного климата, от −10°С до +50°С для тропического климата.

Вентилятор состоит из

  • прямоугольного корпуса;
  • рабочего колеса;
  • асинхронного двигателя.

Пример обозначения при заказе

AIRS ВАПВ-Н-3,55-К1-02,20/6-3-У3
  • ВАПВ-Н — тип вентилятора (канальный прямоугольный, двигатель вне потока, вперёд загнутые лопатки)
  • 3,55 — номер вентилятора, диаметр рабочего колеса, дм
  • К1 — вариант исполнения
  • 02,20/6 — мощность электродвигателя, кВт / число полюсов
  • 3 — количество фаз электрической сети
  • У3 — климатическое исполнение и категория размещения

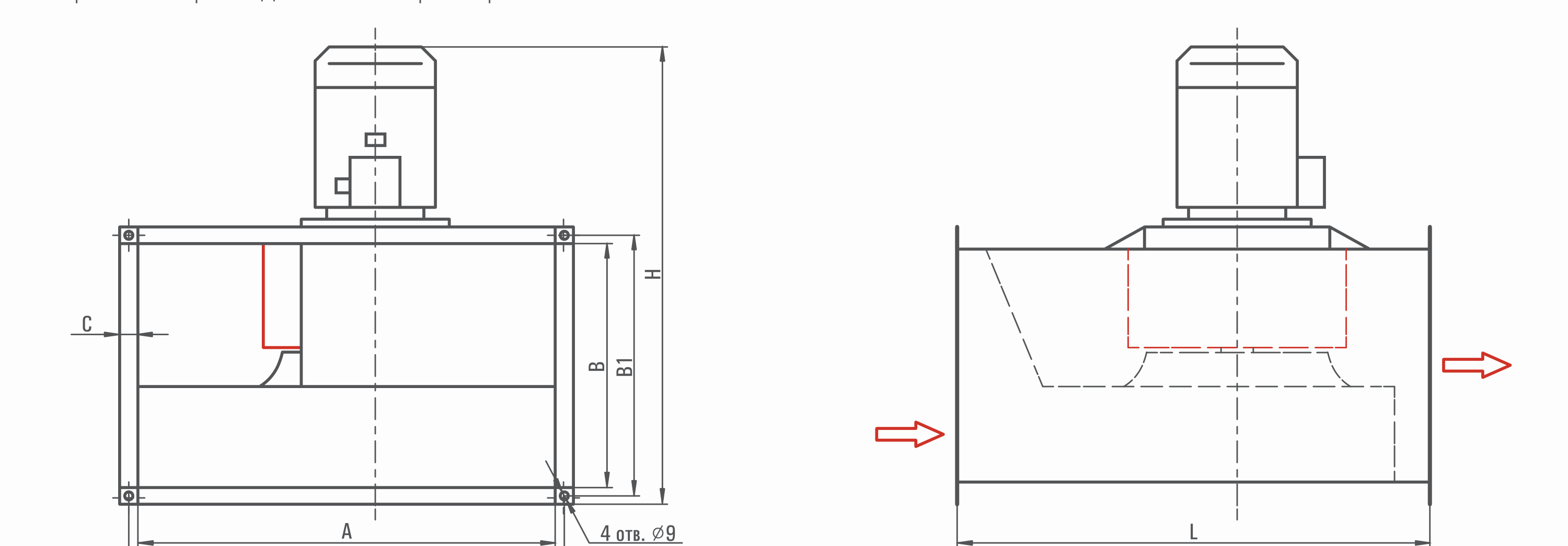

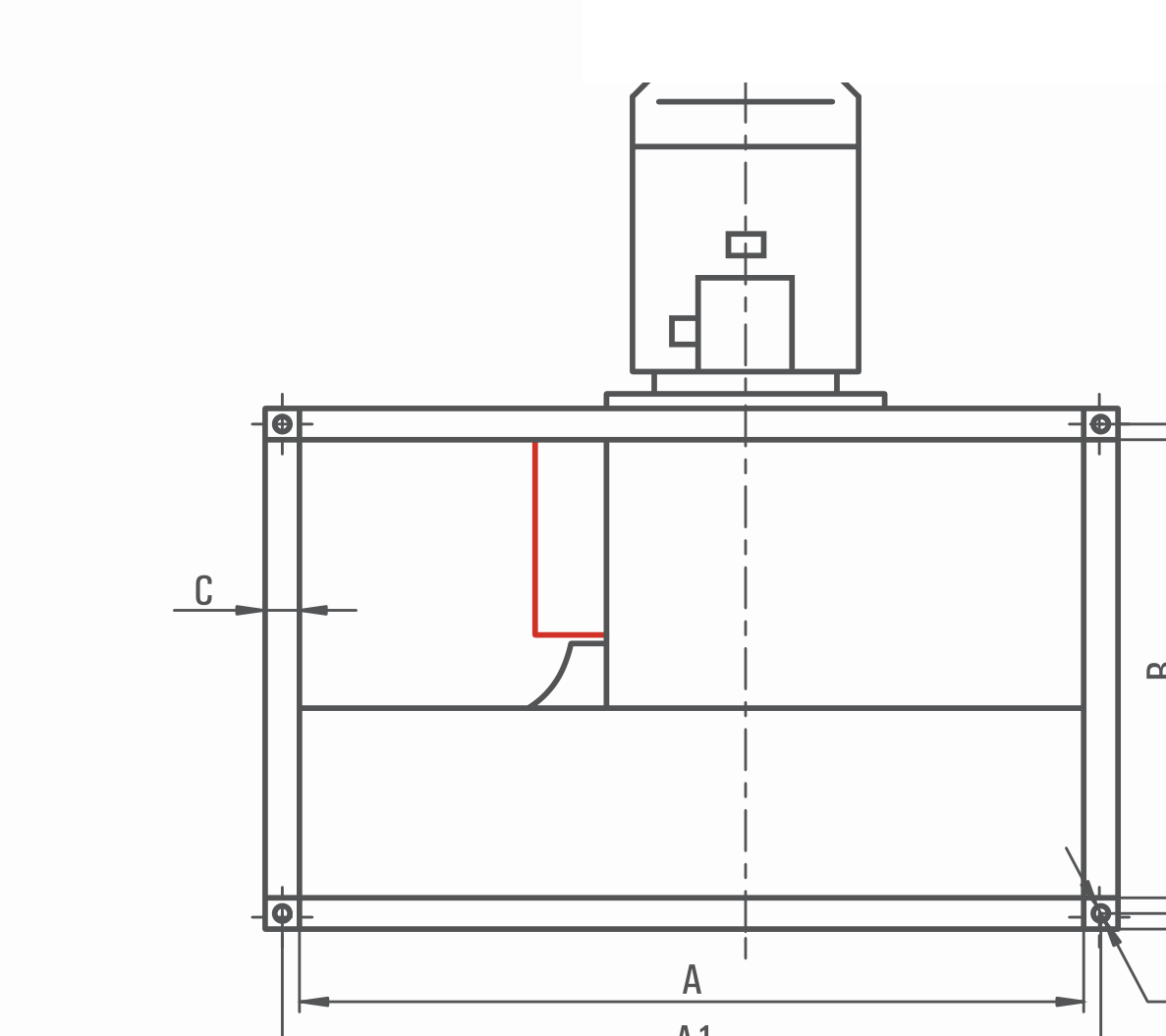

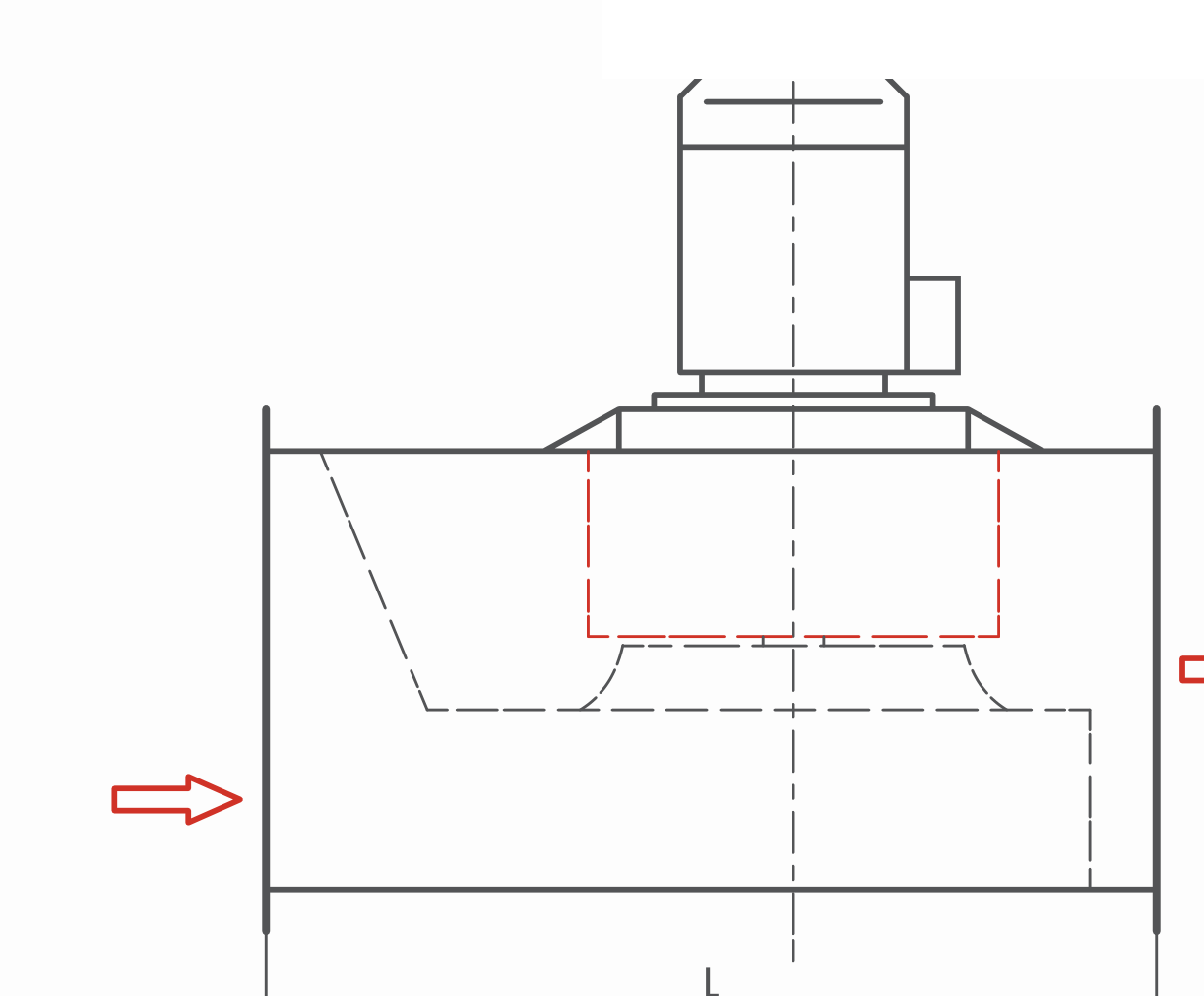

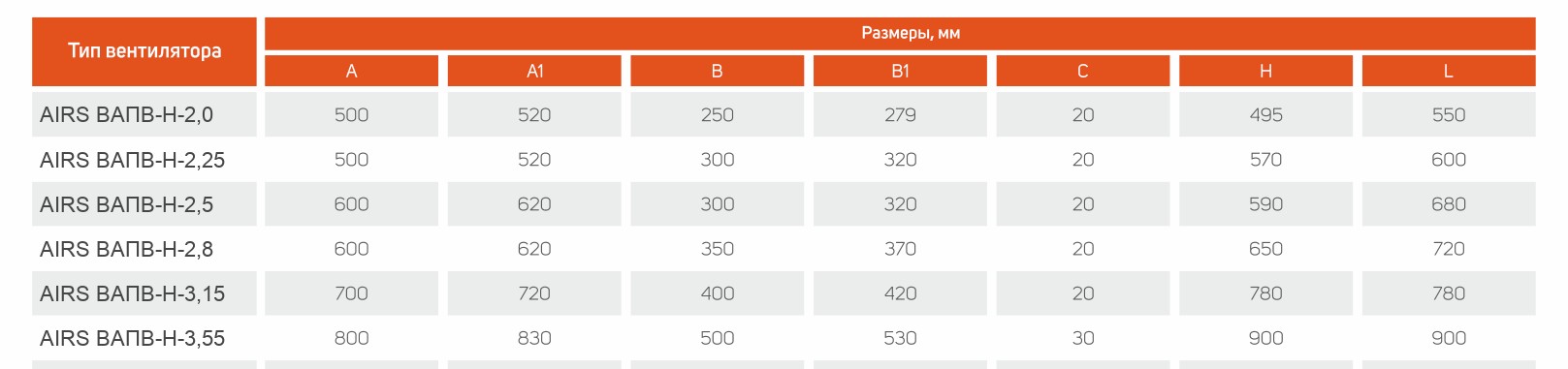

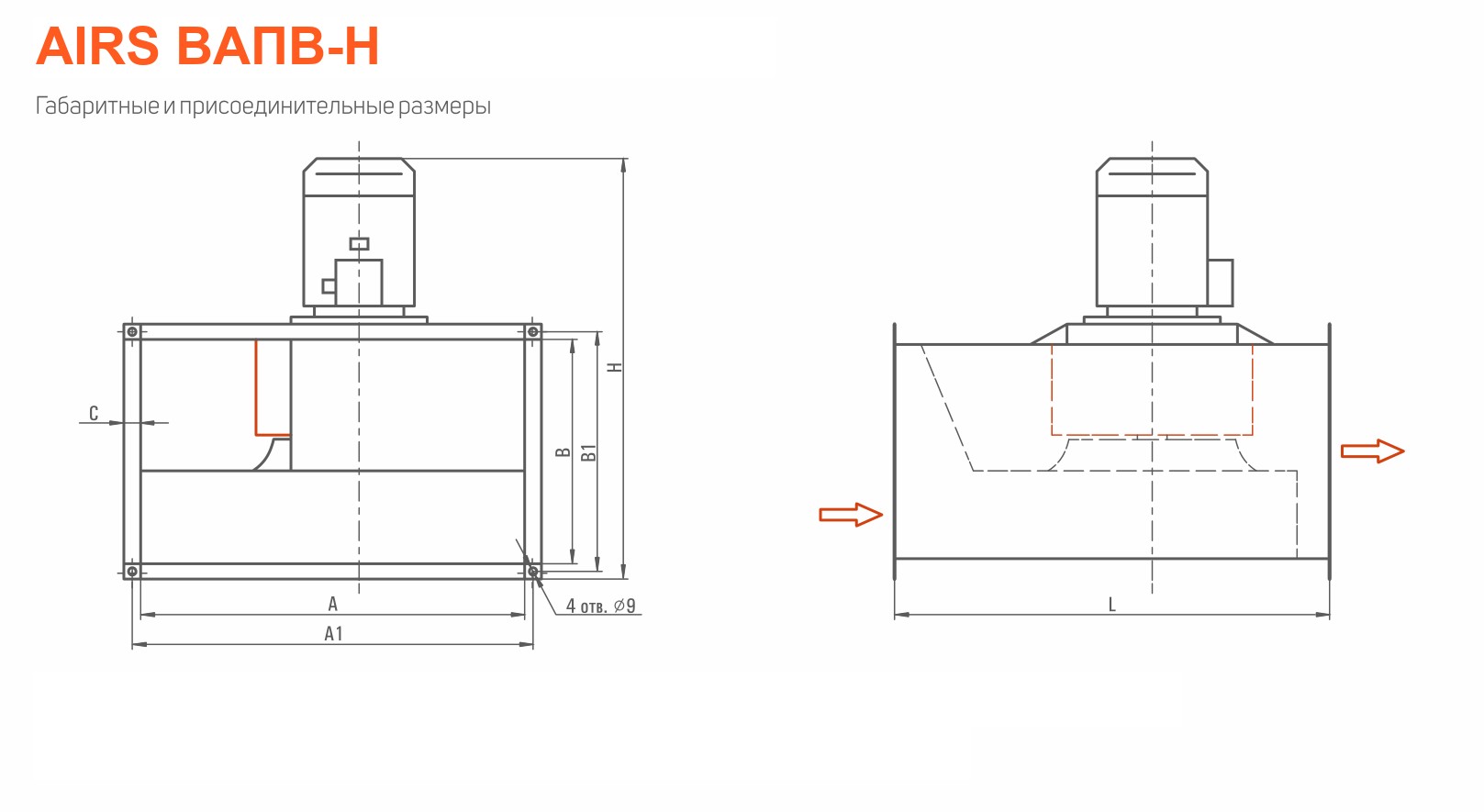

Габаритные размеры AIRS ВАПВ-Н
Тип вентилятораAA1BB1CHL
ВАПВ-Н-2,050052025027920495550
ВАПВ-Н-2,2550052030032020570600
ВАПВ-Н-2,560062030032020590680
ВАПВ-Н-2,860062035037020650720
ВАПВ-Н-3,1570072040042020780780
ВАПВ-Н-3,5580083050053030900900
ВАПВ-Н-4,0900930500530309801035
Типоразмер 2,0
Аэродинамическая характеристика 2,0
Мощность электродвигателя, кВт0,37
Уровень звуковой мощности Lw, дБА71–74
Масса, кг34,0–36,0
Типоразмер 2,25
Аэродинамическая характеристика 2,25
Мощность электродвигателя, кВт0,55
Уровень звуковой мощности Lw, дБА74–77
Масса, кг35,0–37,0
Типоразмер 2,5

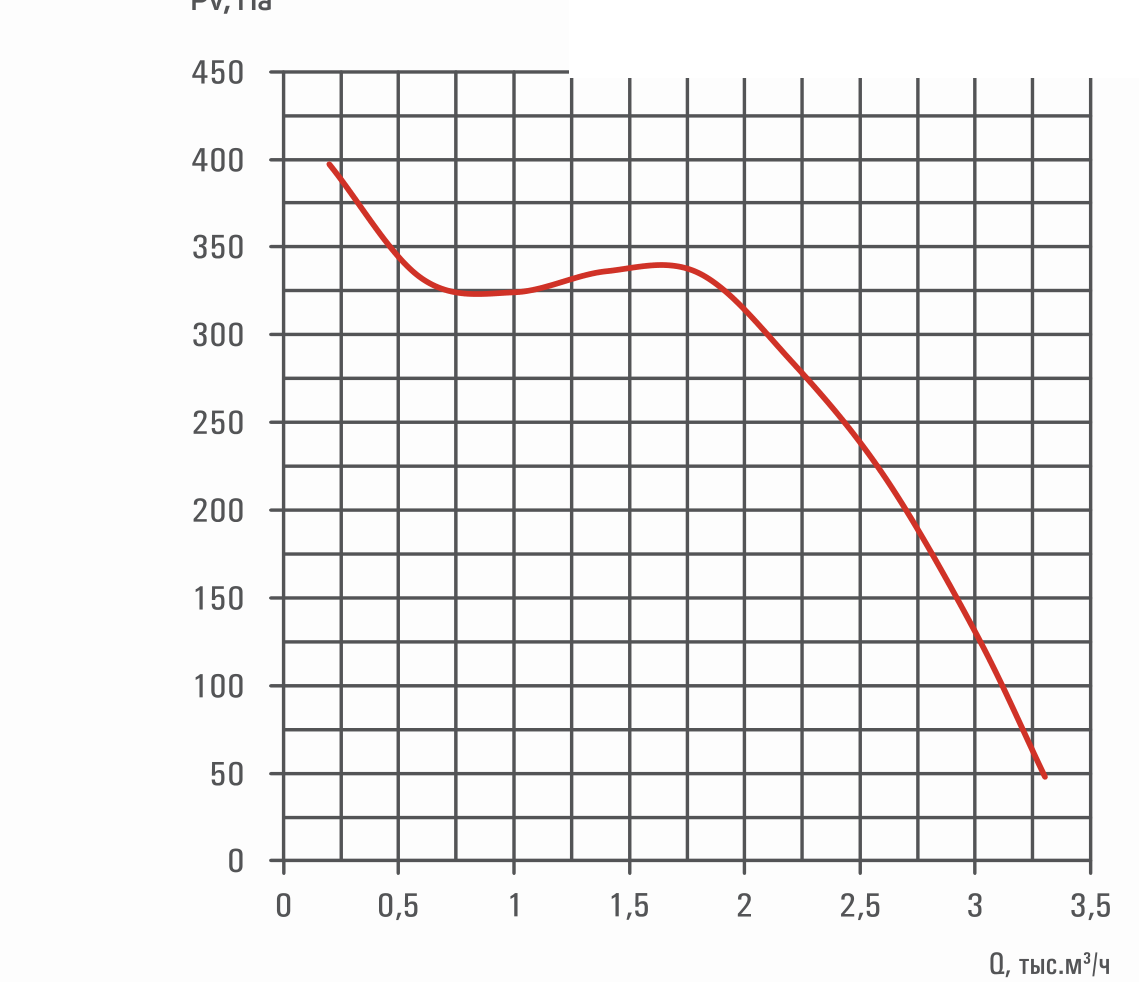

Аэродинамическая характеристика 2,5
Мощность электродвигателя, кВт1,1
Уровень звуковой мощности Lw, дБА77–80
Масса, кг46,0–47,0
Типоразмер 2,8

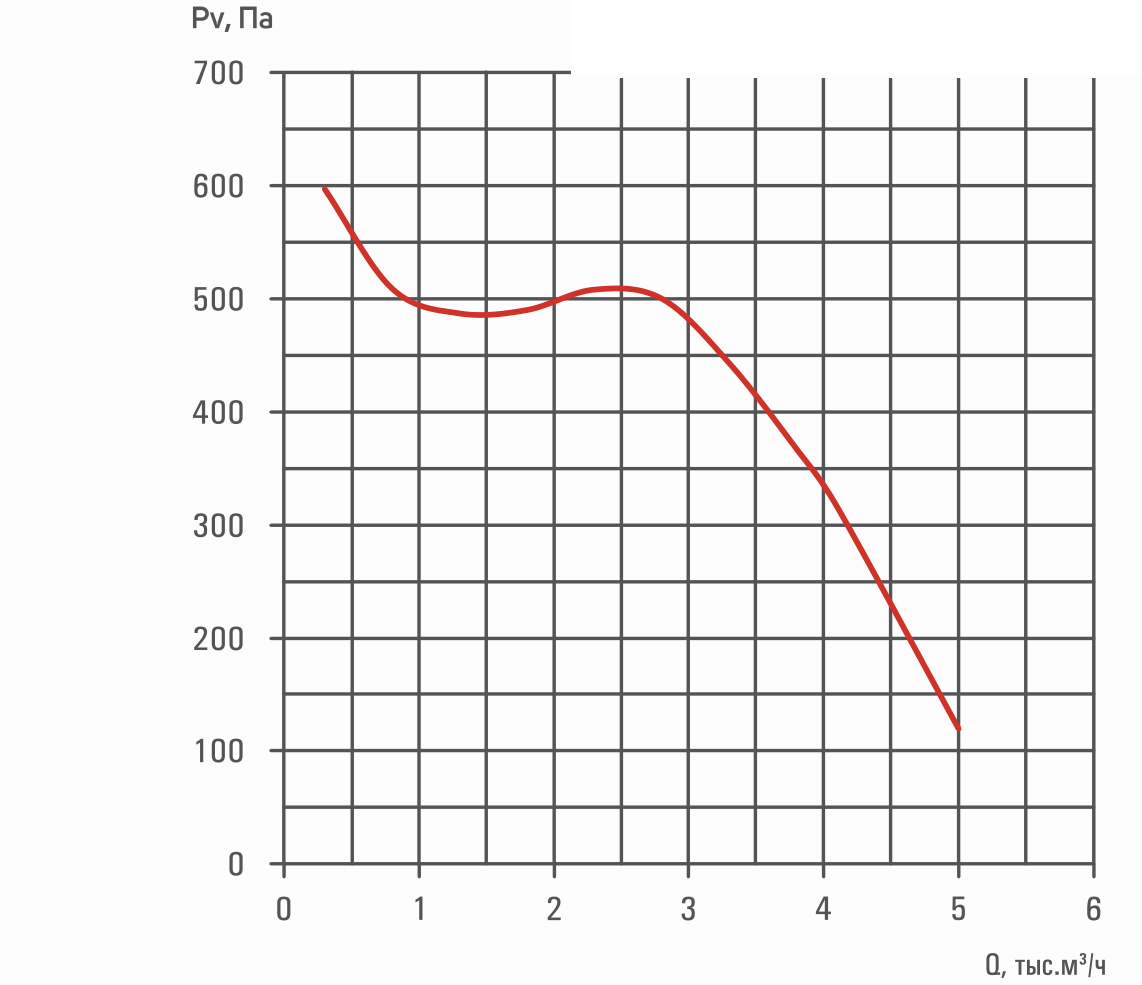

Аэродинамическая характеристика 2,8
Мощность электродвигателя, кВт1,5
Уровень звуковой мощности Lw, дБА80–83
Масса, кг52,0–54,0
Типоразмер 3,15

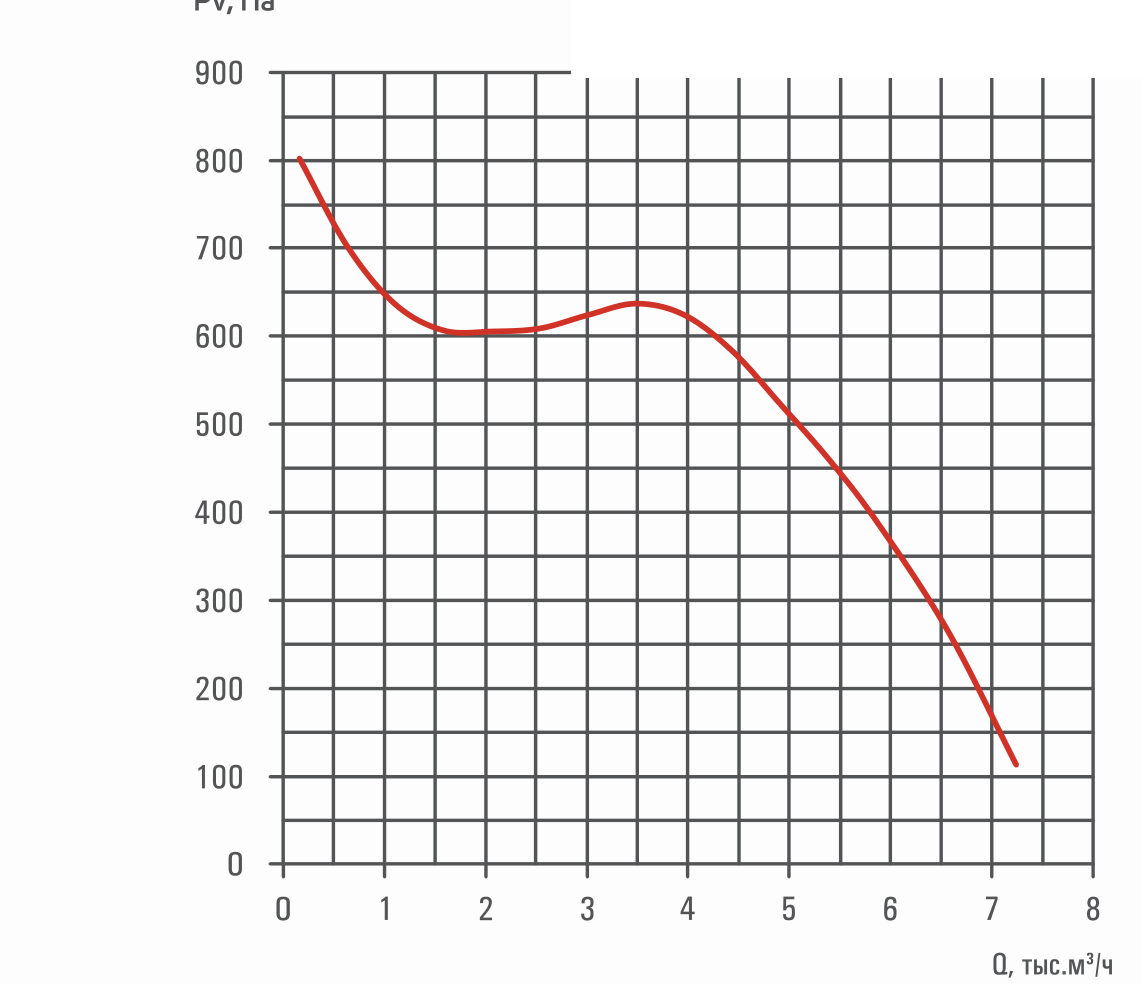

Аэродинамическая характеристика 3,15
Мощность электродвигателя, кВт4
Уровень звуковой мощности Lw, дБА83–86
Масса, кг74,0
Типоразмер 3,55

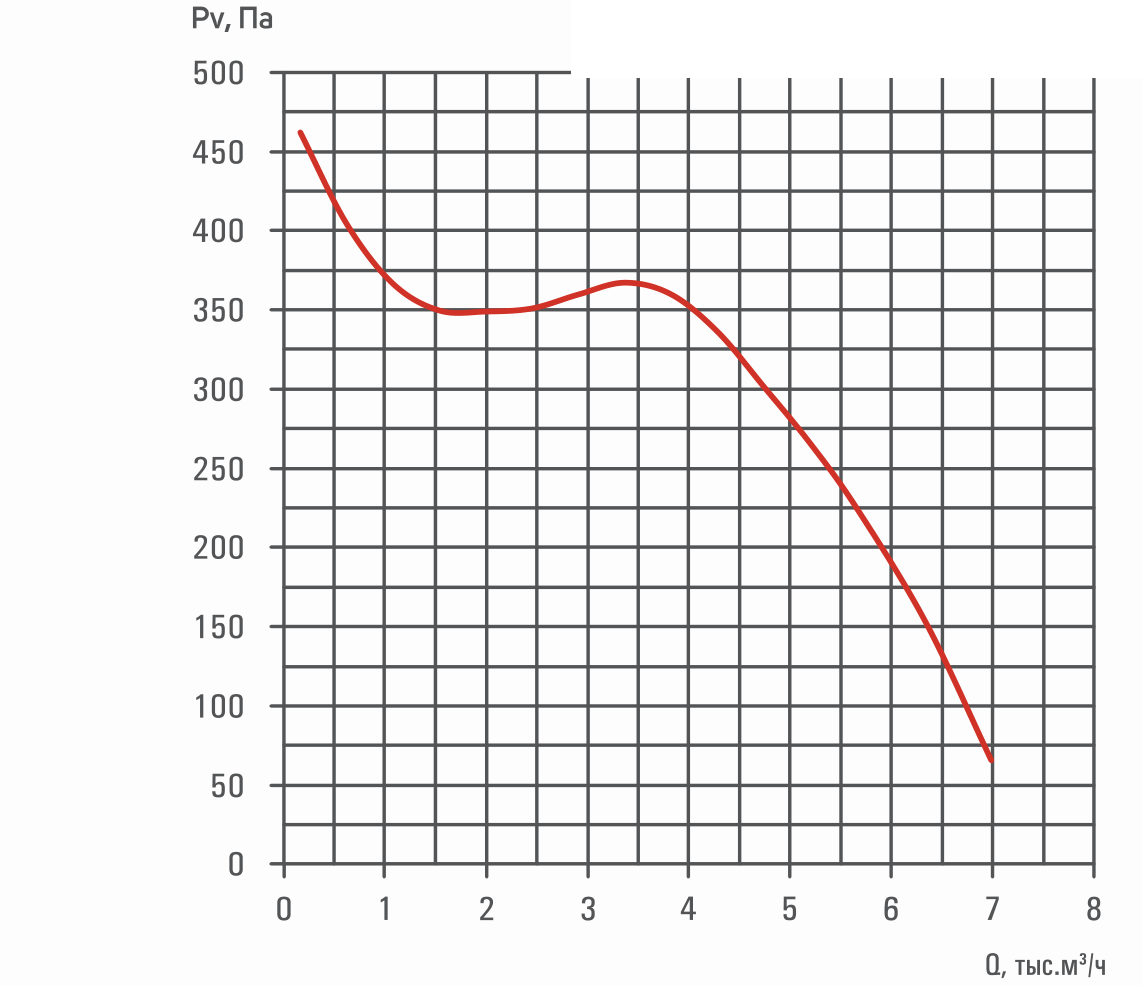

Аэродинамическая характеристика 3,55
Мощность электродвигателя, кВт2,2–5,5
Уровень звуковой мощности Lw, дБА67–89
Масса, кг91,0–122,0
Типоразмер 4,0

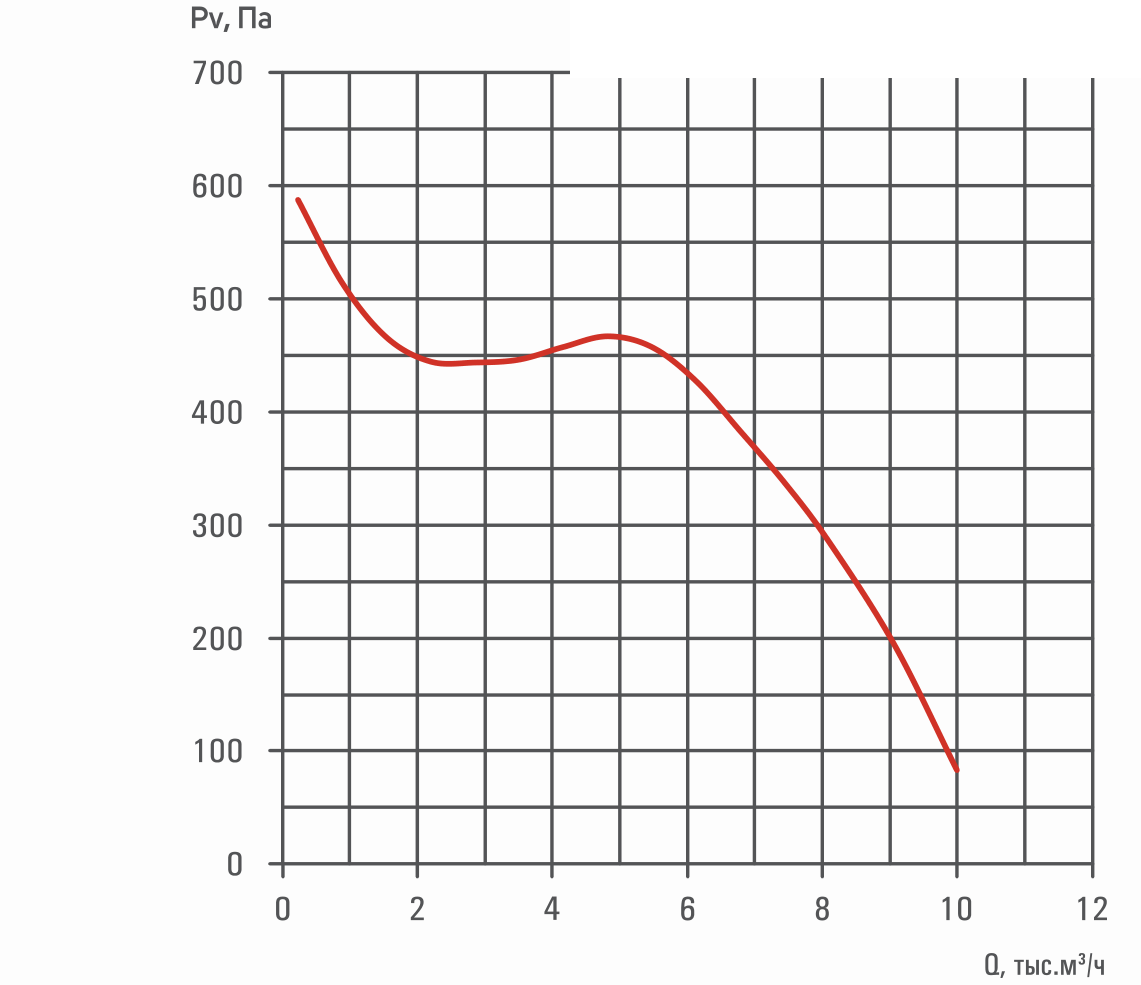

Аэродинамическая характеристика 4,0
Мощность электродвигателя, кВт4–11
Уровень звуковой мощности Lw, дБА82–91
Масса, кг136,0–156,0

Цена по запросу
