AIRS КВАР-П(ПШ)

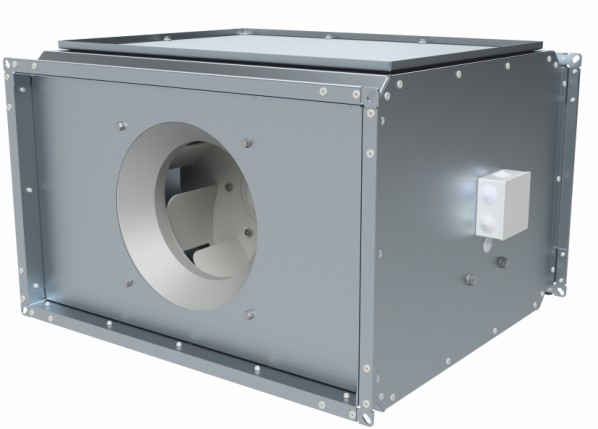

Вентиляторы канальные AIRS КВАР-П (прямоугольные, двигатель в потоке; ПШ — шумоизолированный корпус) — для общеобменной вентиляции. 12 сечений (40х20–140х80 см).

ОписаниеГабаритыАэродинамика

Вентиляторы канальные серии AIRS КВАР-П (двигатель в потоке) предназначены для применения в системах общеобменной вентиляции, воздушного отопления.

Исполнения Вз поставляются под маркировкой производителя — КРАВ-П Вз. Данные для этих режимов приведены в таблицах PDF-техпаспорта серии (кнопка «Скачать документацию»).

Могут монтироваться непосредственно в воздуховоды в любом положении (горизонтально, вертикально, наклонно).

Комплектация электродвигателями для исполнений Н (Н; К1) приведена в таблицах в разделе аэродинамических характеристик. Выпускаются в вариантах исполнения: ОВ; К1; К2.

Дополнительно доступно исполнение с шумоизолированным корпусом (Ш).

Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренно-холодного (УХЛ), тропического (Т) климата 3-й категории размещения по ГОСТ 15150-69.

Температура окружающей среды от −45°С до +40°С для умеренного климата, от −60°С до +40°С для умеренно-холодного климата, от −10°С до +50°С для тропического климата.

Вентилятор состоит из

прямоугольного корпуса;
рабочего колеса;
асинхронного двигателя.

Пример обозначения при заказе

AIRS КВАР-П-60x30-Б-К1-01,10/2-3-У3

КВАР-П — тип вентилятора (канальный прямоугольный, двигатель в потоке)
60x30 — размер сечения канала А×В, см
Б — вариант исполнения рабочего колеса (А, Б, В, Г)
К1 — вариант исполнения
01,10/2 — мощность электродвигателя, кВт / число полюсов
3 — количество фаз электрической сети (1 — 220 В; 3 — 380 В)
У3 — климатическое исполнение и категория размещения

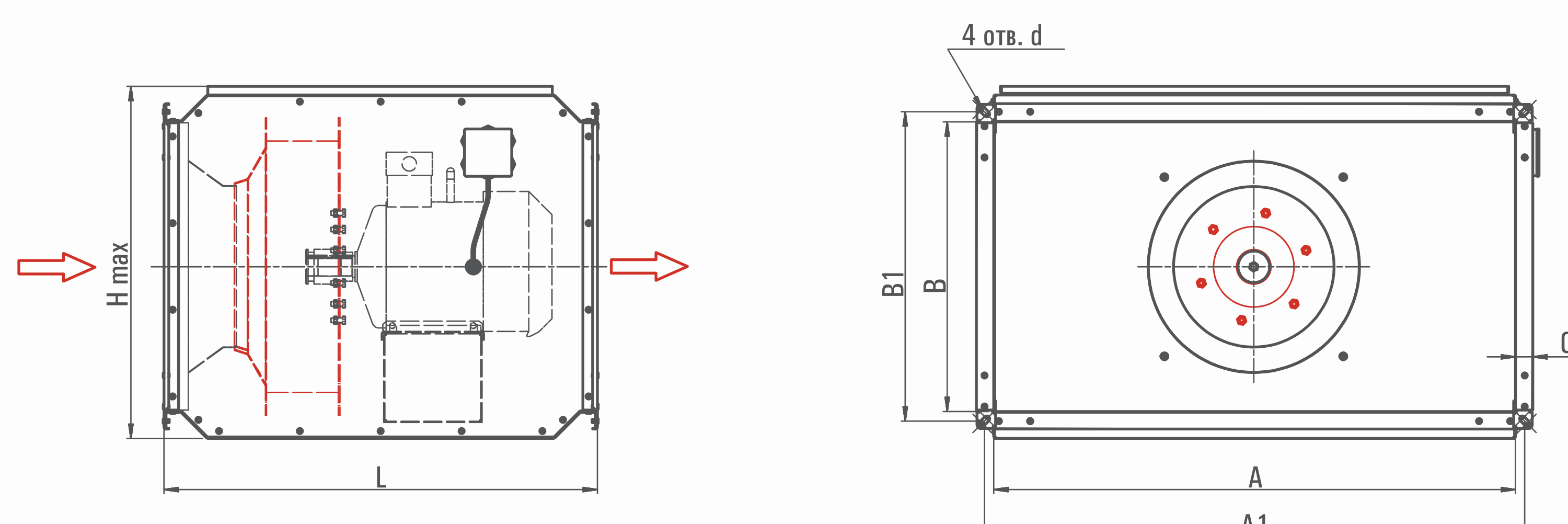

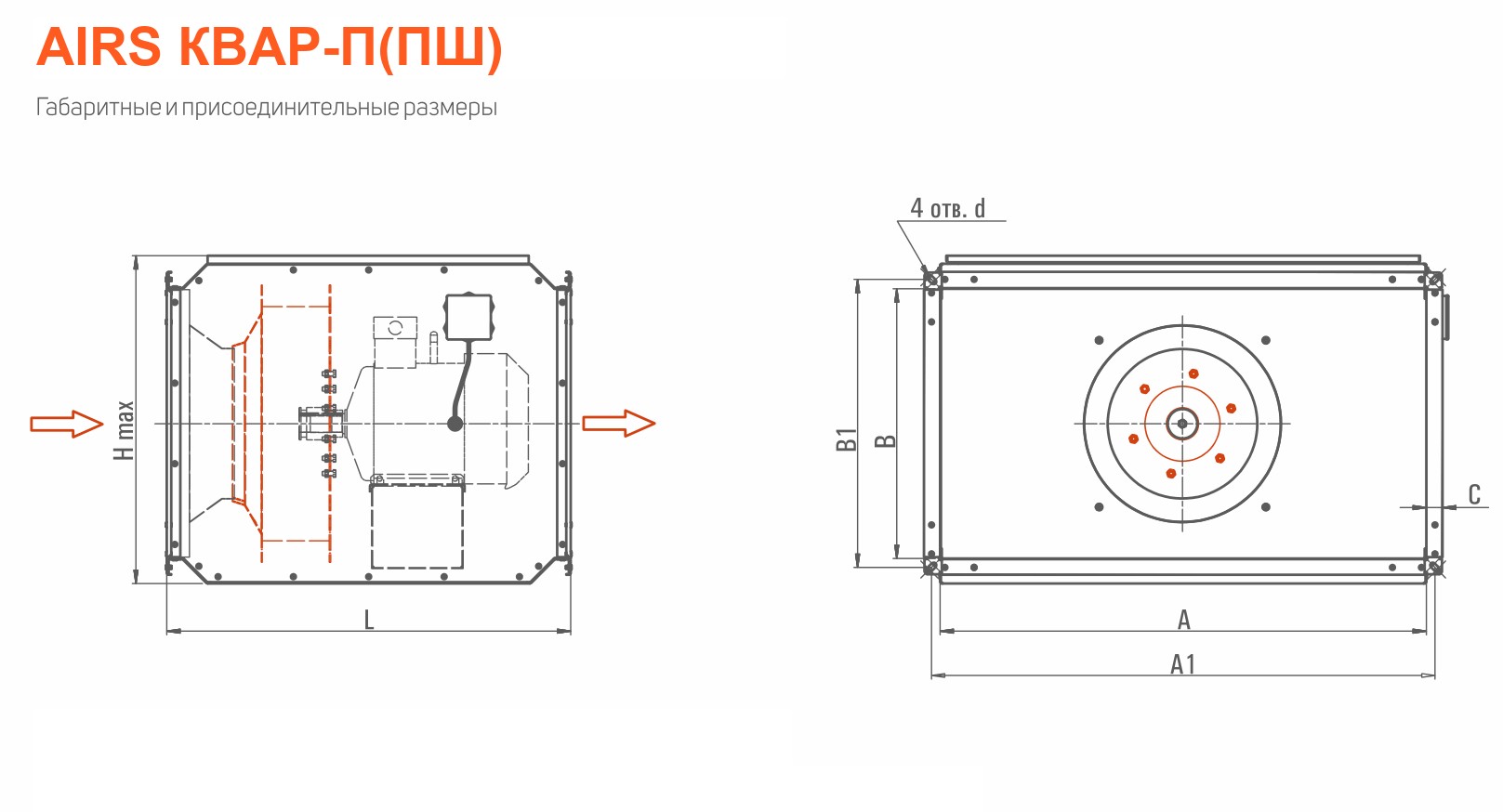

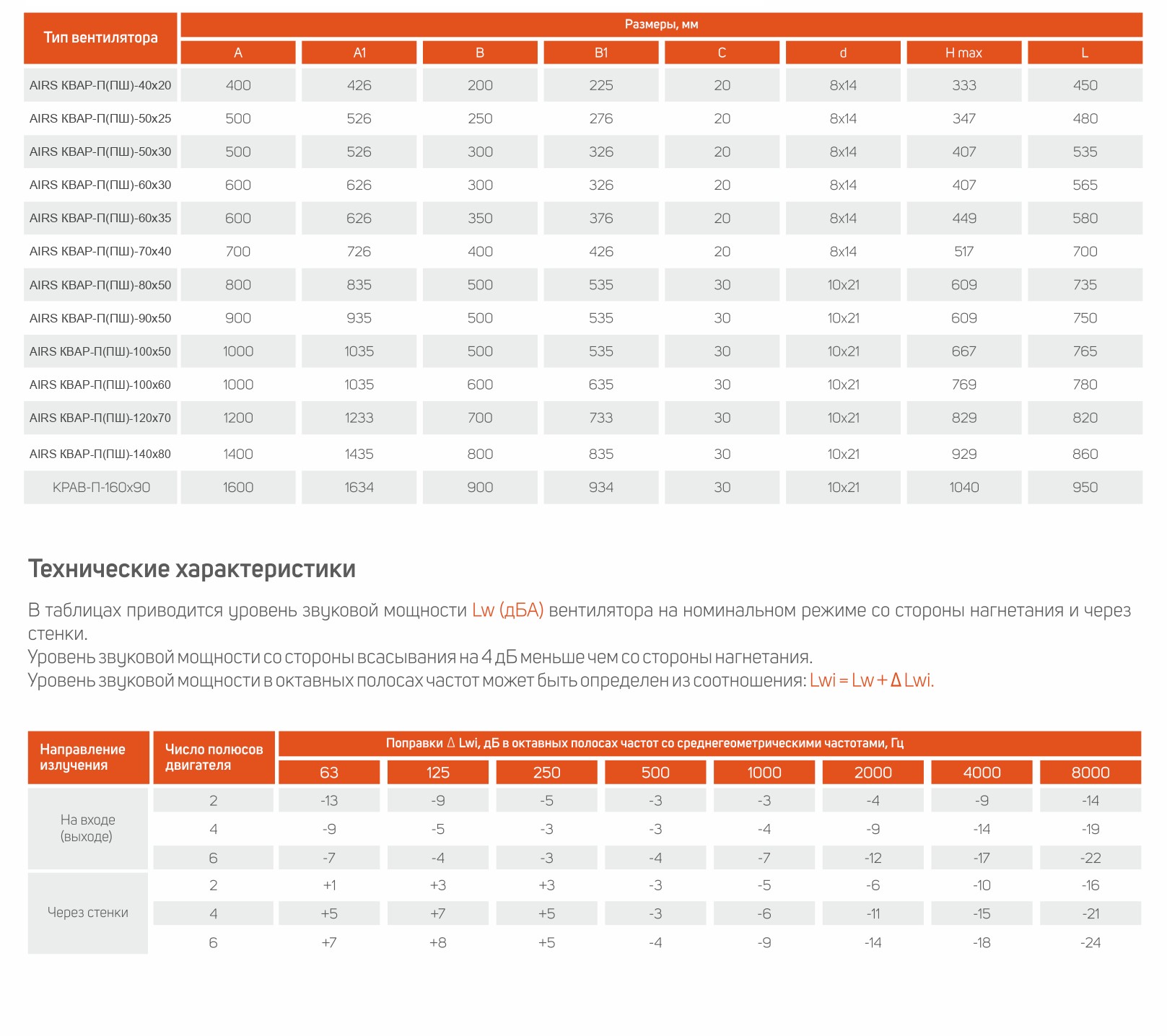

Тип вентилятора	A	A1	B	B1	C	d	Hmax	L
КВАР-П-40x20	400	426	200	225	20	8x14	333	450
КВАР-П-50x25	500	526	250	276	20	8x14	347	480
КВАР-П-50x30	500	526	300	326	20	8x14	407	535
КВАР-П-60x30	600	626	300	326	20	8x14	407	565
КВАР-П-60x35	600	626	350	376	20	8x14	449	580
КВАР-П-70x40	700	726	400	426	20	8x14	517	700
КВАР-П-80x50	800	835	500	535	30	10x21	609	735
КВАР-П-90x50	900	935	500	535	30	10x21	609	750
КВАР-П-100x50	1000	1035	500	535	30	10x21	667	765
КВАР-П-100x60	1000	1035	600	635	30	10x21	769	780
КВАР-П-120x70	1200	1233	700	733	30	10x21	829	820
КВАР-П-140x80	1400	1435	800	835	30	10x21	929	860

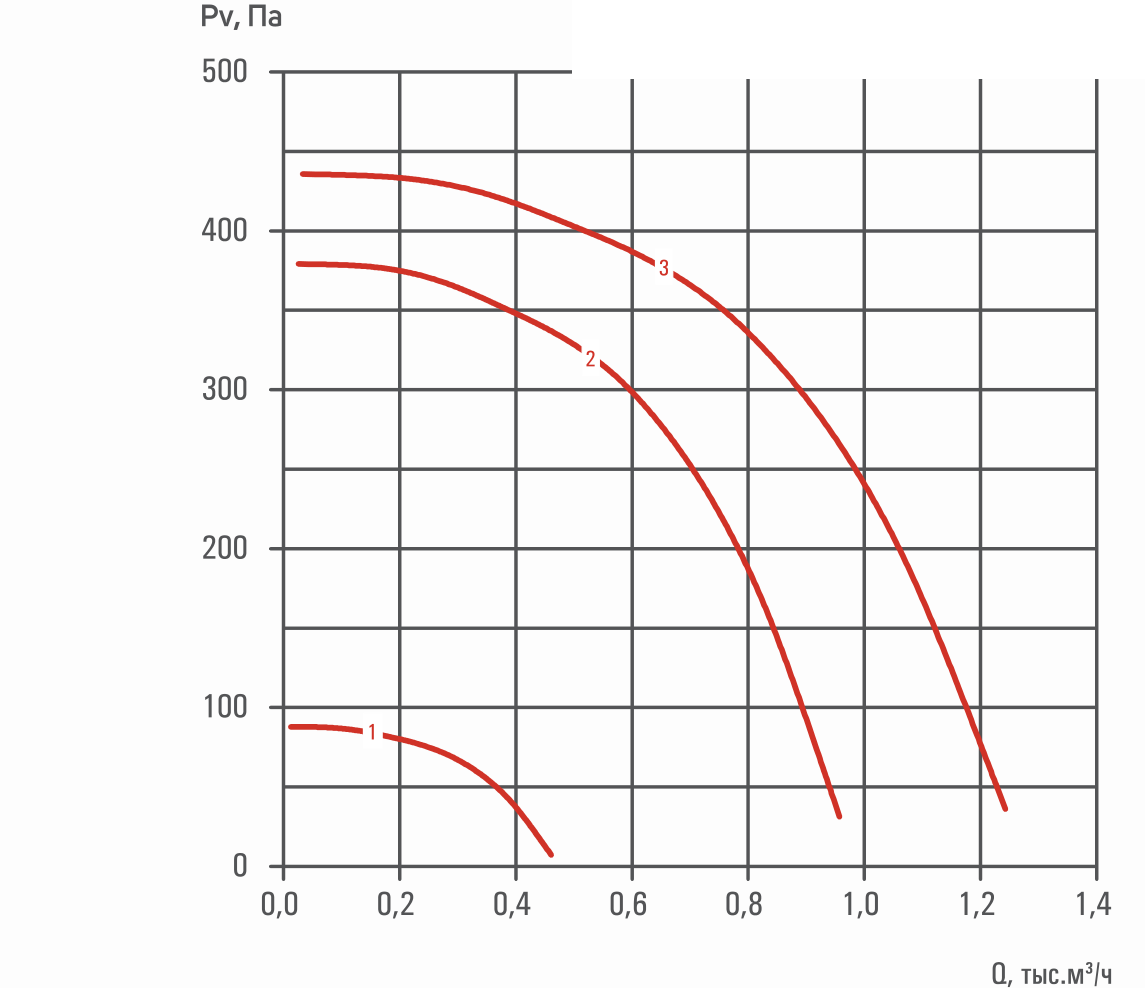

Сечение 40x20 см

Мощность электродвигателя, кВт	0,12–0,18
Уровень звуковой мощности L_w, дБА	54–73
Масса, кг	31,5–31,7

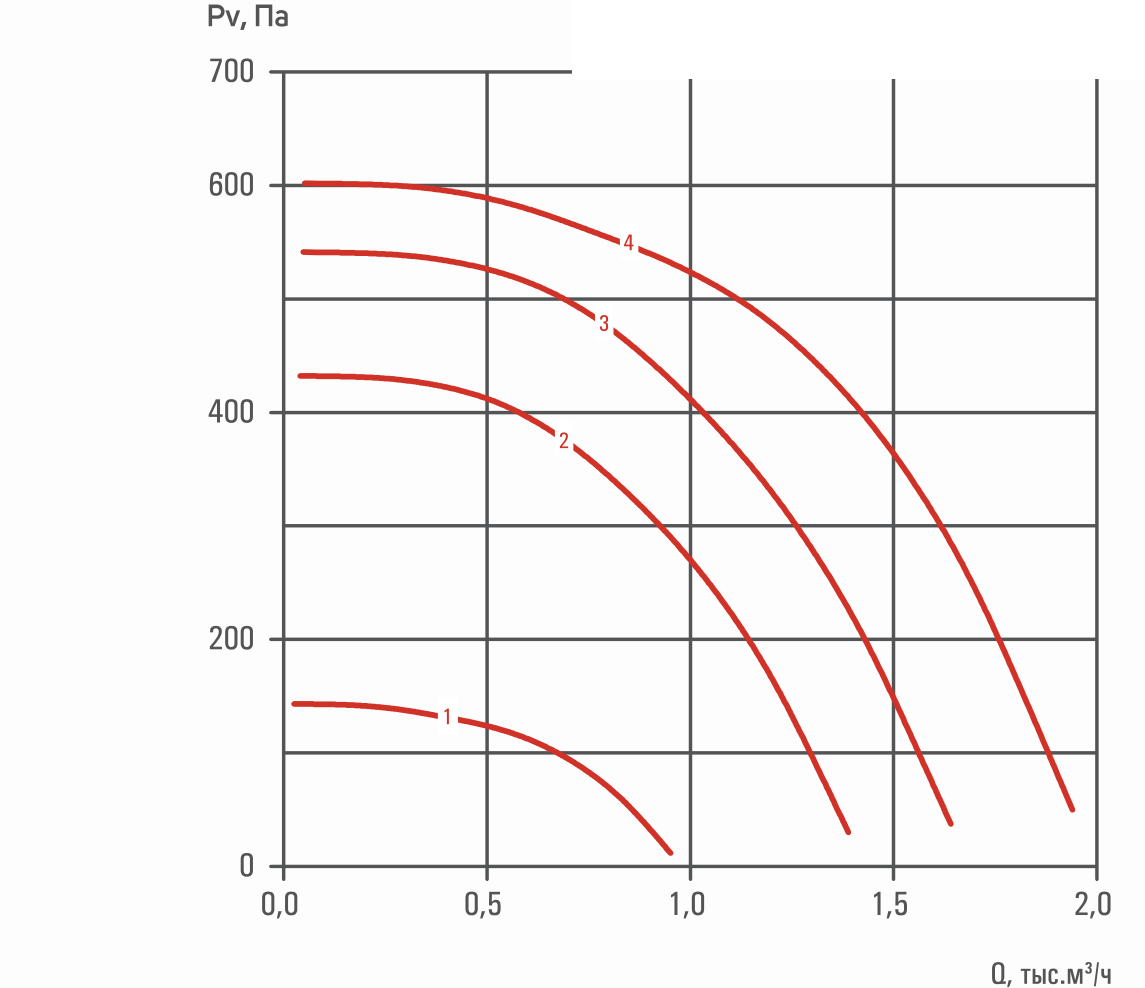

Сечение 50x25 см

Мощность электродвигателя, кВт	0,12–0,25
Уровень звуковой мощности L_w, дБА	61–76
Масса, кг	36,9–37,2

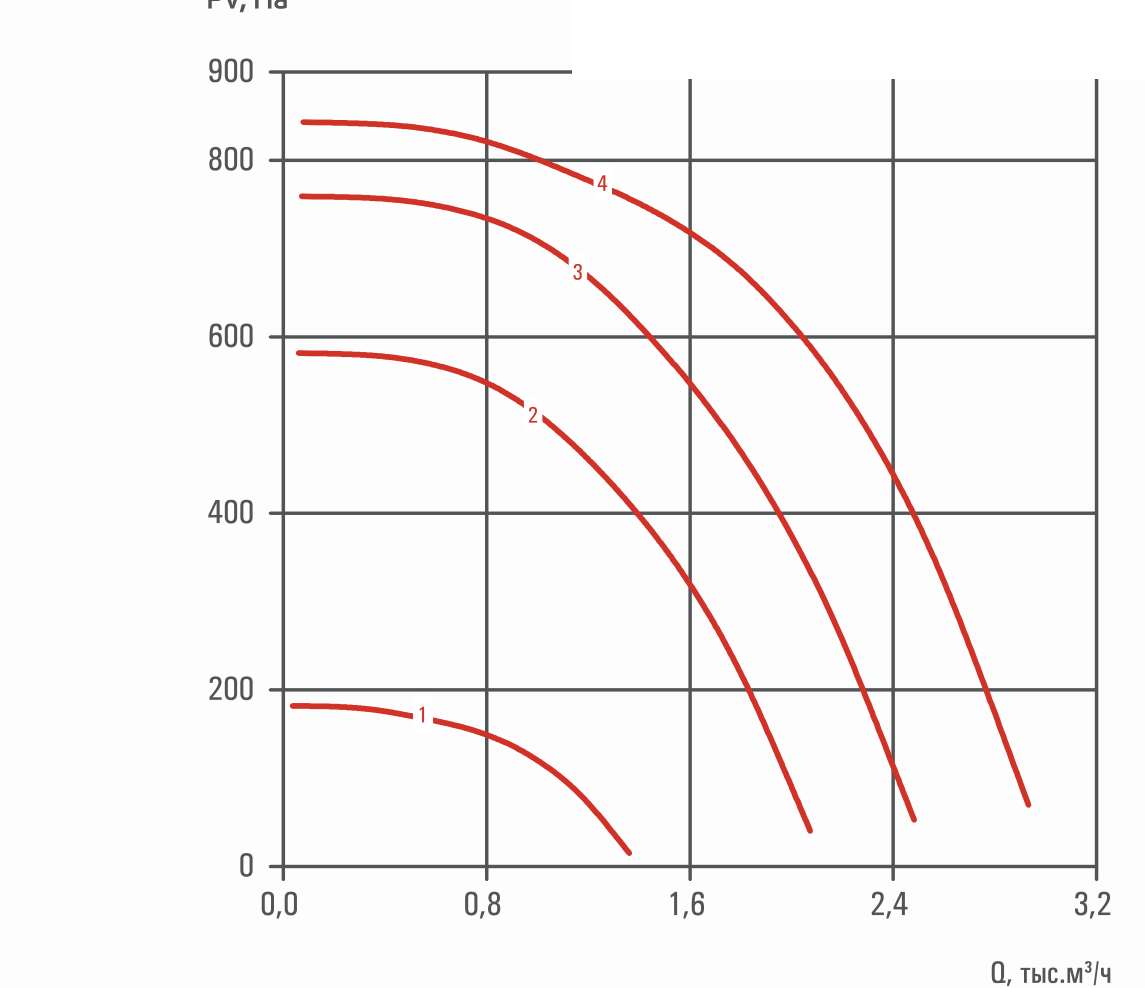

Сечение 50x30 см

Мощность электродвигателя, кВт	0,12–0,55
Уровень звуковой мощности L_w, дБА	64–81
Масса, кг	41,0–41,4

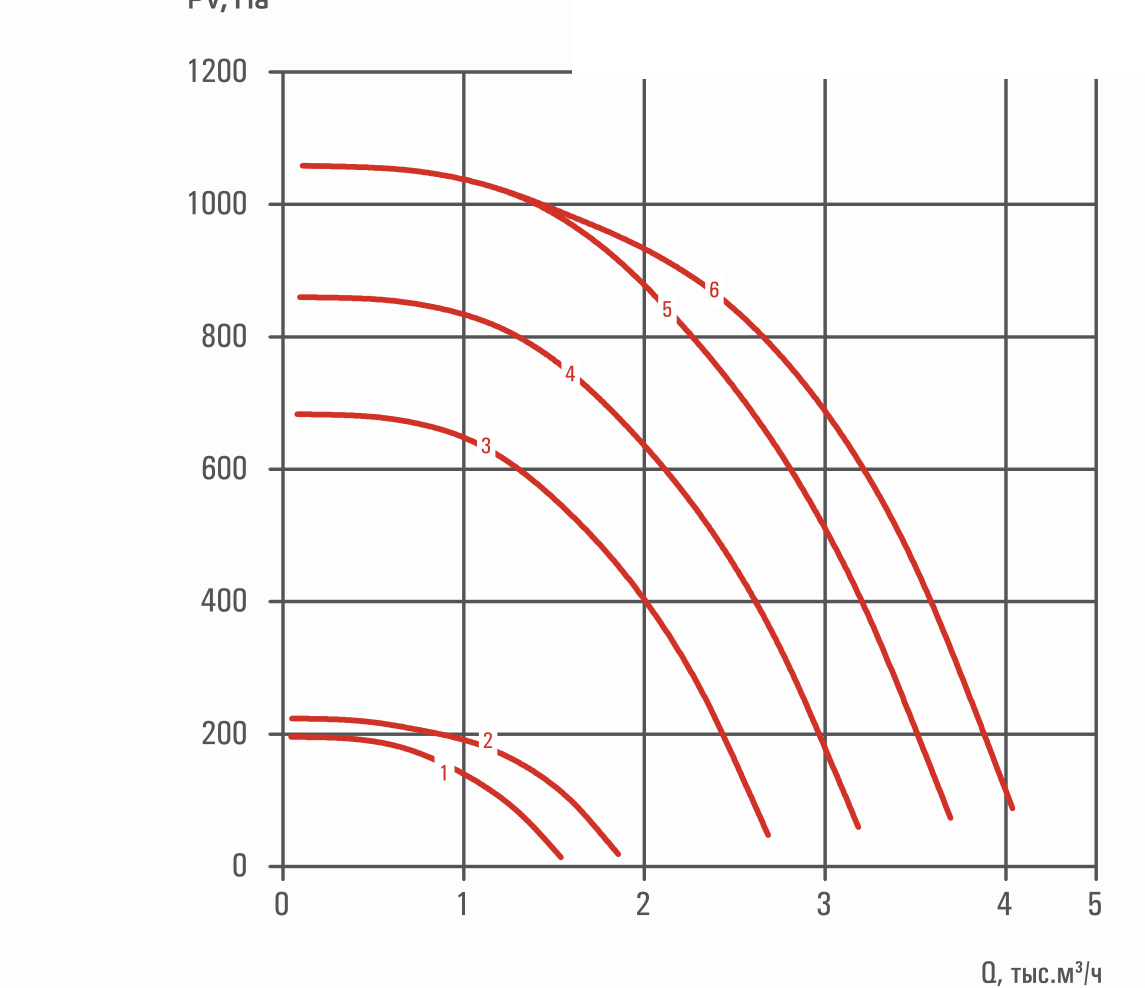

Сечение 60x30 см

Мощность электродвигателя, кВт	0,12–1,1
Уровень звуковой мощности L_w, дБА	65–85
Масса, кг	54,7–59,4

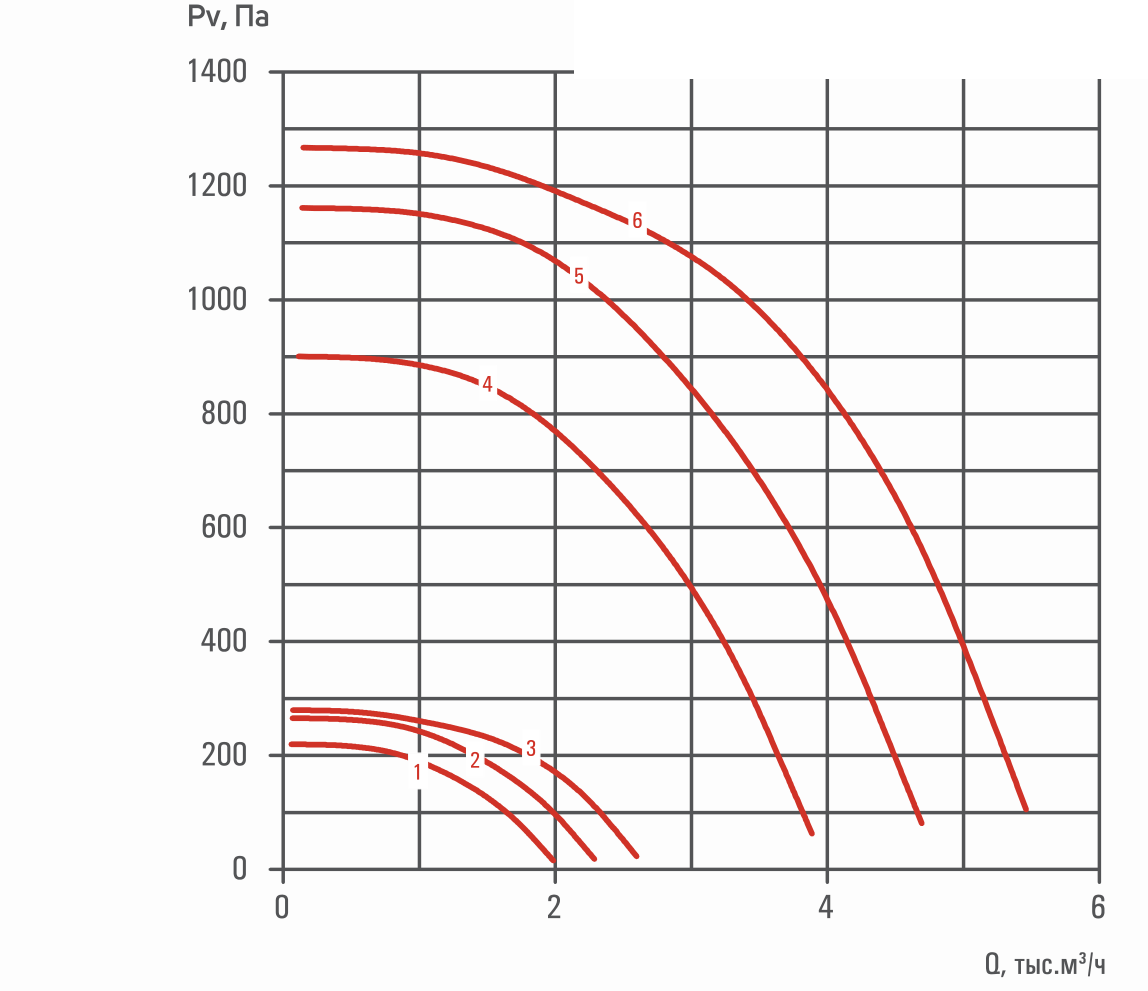

Сечение 60x35 см

Мощность электродвигателя, кВт	0,12–1,5
Уровень звуковой мощности L_w, дБА	66–86
Масса, кг	60,3–72,2

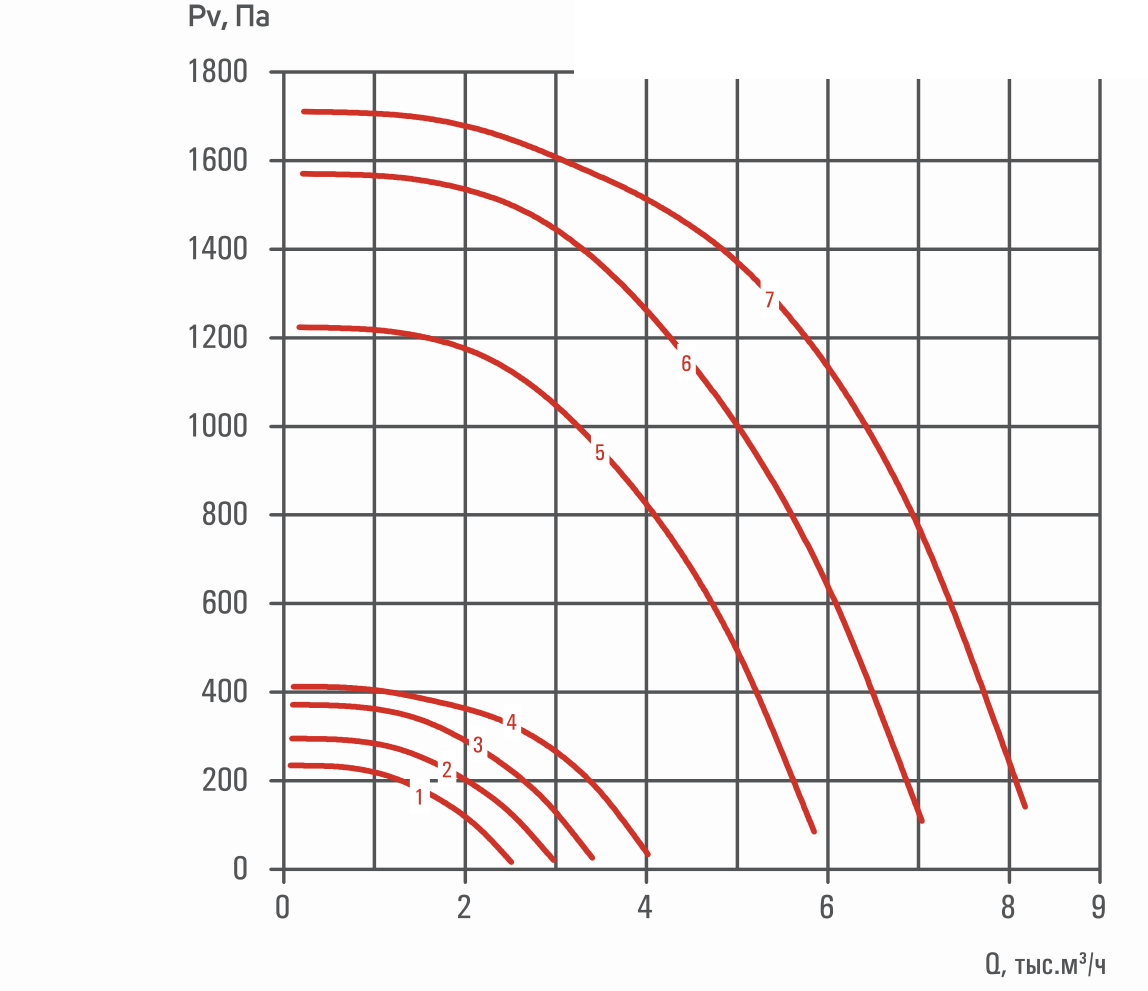

Сечение 70x40 см

Мощность электродвигателя, кВт	0,12–3
Уровень звуковой мощности L_w, дБА	67–91
Масса, кг	78,1–93,3

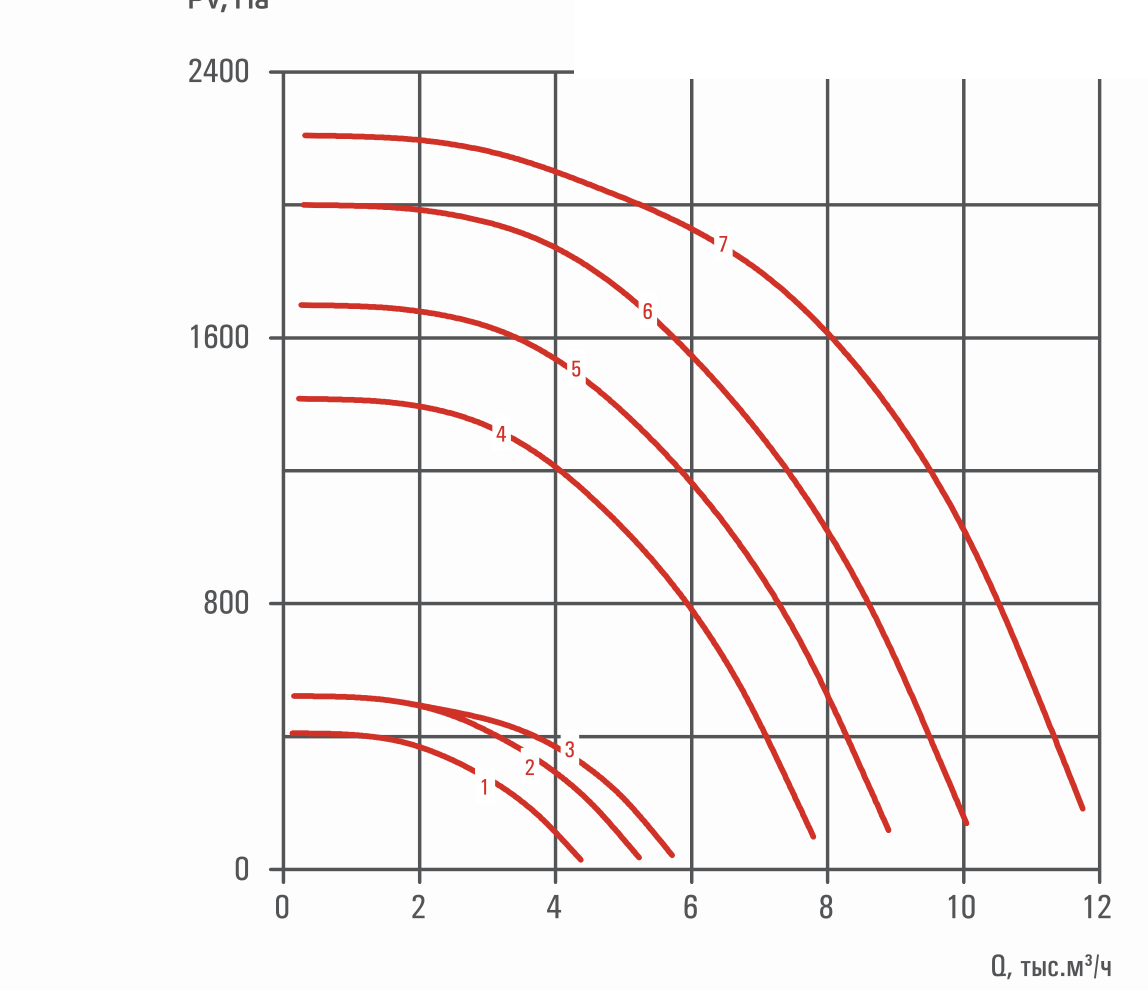

Сечение 80x50 см

Мощность электродвигателя, кВт	0,37–5,5
Уровень звуковой мощности L_w, дБА	74–94
Масса, кг	94,9–123,3

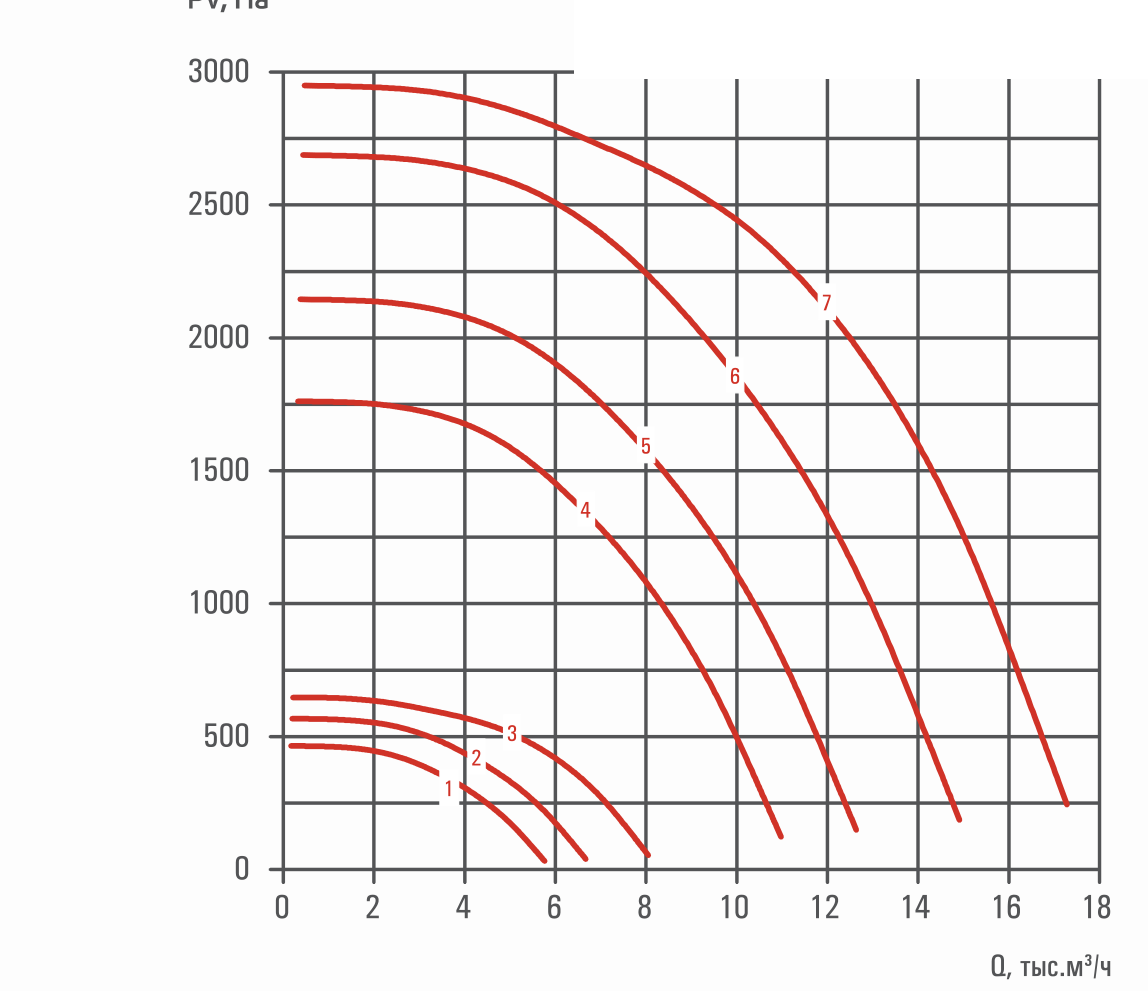

Сечение 90x50 см

Мощность электродвигателя, кВт	0,55–11
Уровень звуковой мощности L_w, дБА	76–98
Масса, кг	110,8–179,3

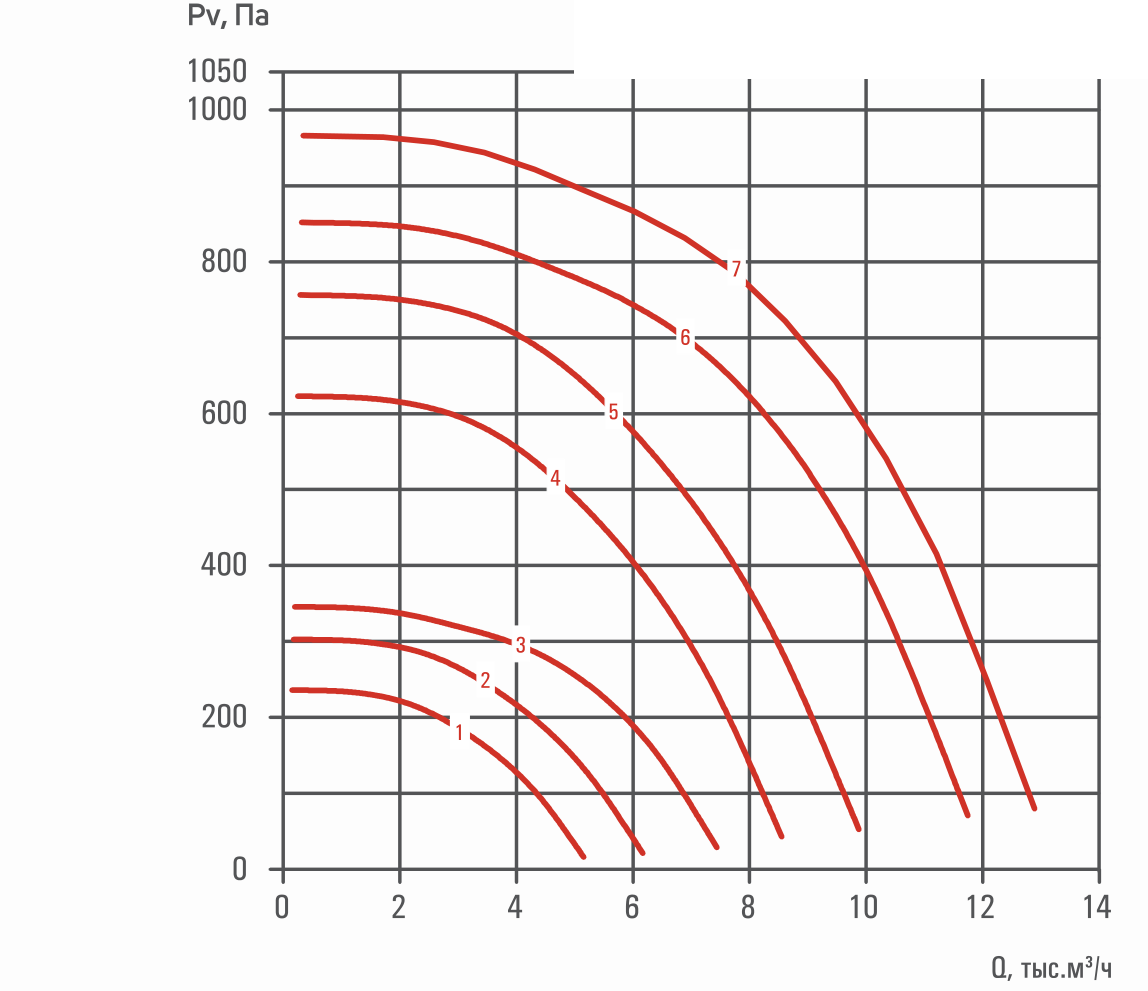

Сечение 100x50 см

Мощность электродвигателя, кВт	0,25–3
Уровень звуковой мощности L_w, дБА	69–87
Масса, кг	122,7–148,2

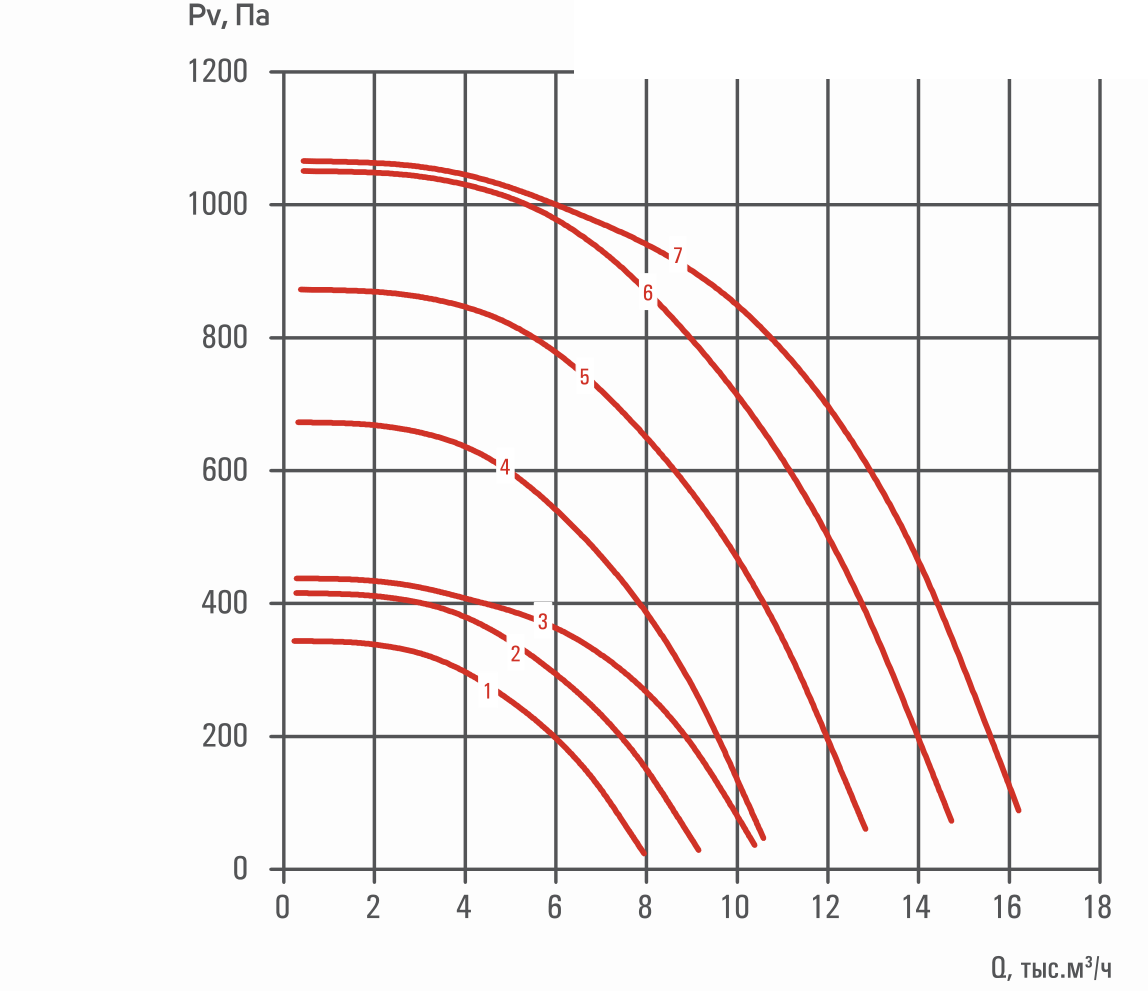

Сечение 100x60 см

Мощность электродвигателя, кВт	0,55–4
Уровень звуковой мощности L_w, дБА	74–87
Масса, кг	132,4–159,8

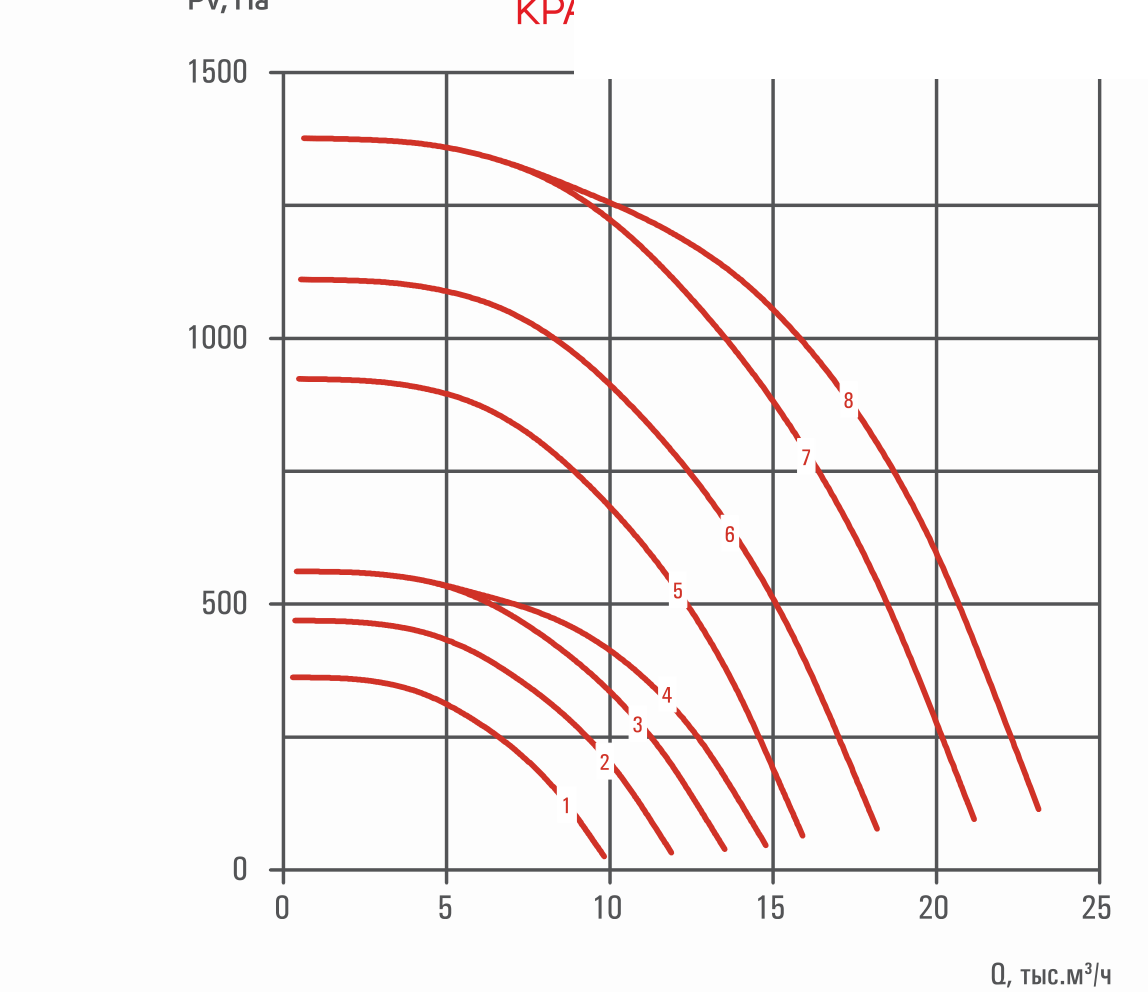

Сечение 120x70 см

Мощность электродвигателя, кВт	0,75–7,5
Уровень звуковой мощности L_w, дБА	73–91
Масса, кг	177,4–237,5

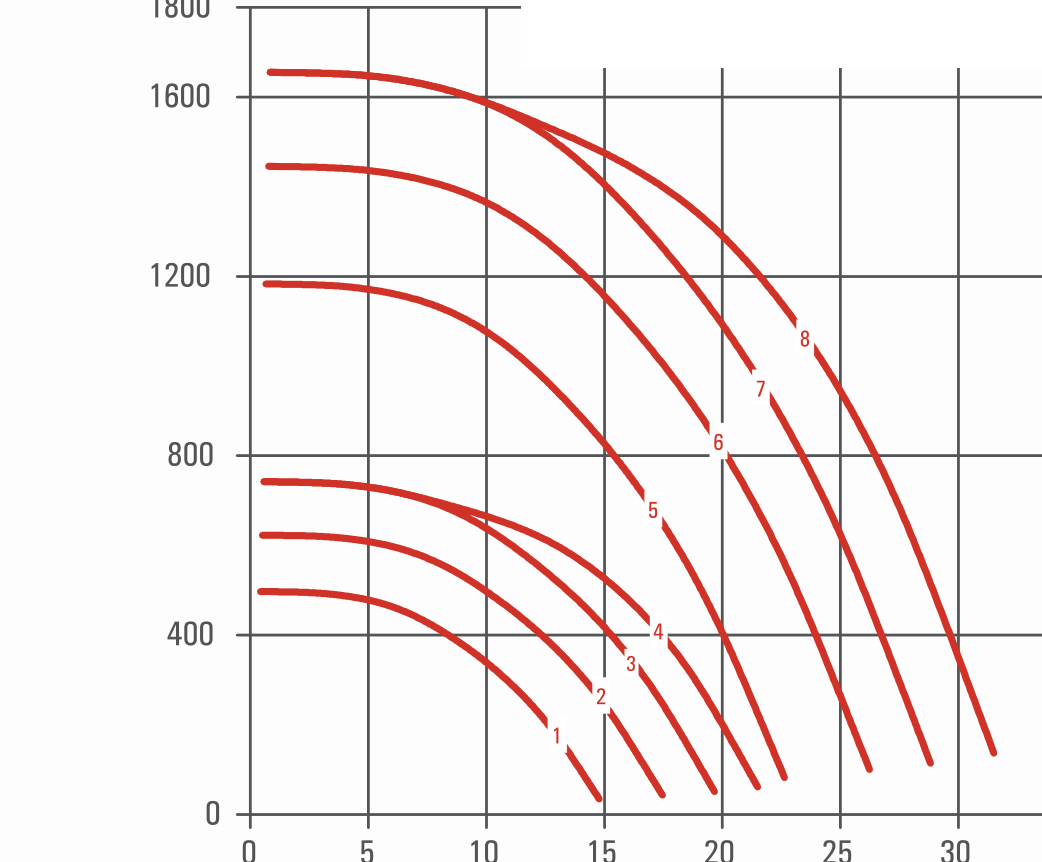

Сечение 140x80 см

Мощность электродвигателя, кВт	1,5–11
Уровень звуковой мощности L_w, дБА	77–93
Масса, кг	133,5–232,7

Цена по запросу
