AIRS КВАР-Н/НК

Вентиляторы канальные AIRS КВАР-Н (прямоугольные, двигатель вне потока; НК — кухонное исполнение) — для общеобменной вентиляции. 13 сечений (40х20–160х90 см).

ОписаниеГабаритыАэродинамика

Вентиляторы канальные прямоугольного сечения серии AIRS КВАР-Н (двигатель вне потока) предназначены для применения в системах общеобменной вентиляции и воздушного отопления.

Исполнения Вз поставляются под маркировкой производителя — КРАВ-Н Вз. Данные для этих режимов приведены в таблицах PDF-техпаспорта серии (кнопка «Скачать документацию»).

Могут монтироваться непосредственно в воздуховоды в любом положении (горизонтально, вертикально, наклонно).

Выпускаются в вариантах исполнения: ОВ; К1; К2.

Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренно-холодного (УХЛ), тропического (Т) климата 3-й категории размещения по ГОСТ 15150-69.

Температура окружающей среды от −45°С до +40°С для умеренного климата, от −60°С до +40°С для умеренно-холодного климата, от −10°С до +50°С для тропического климата.

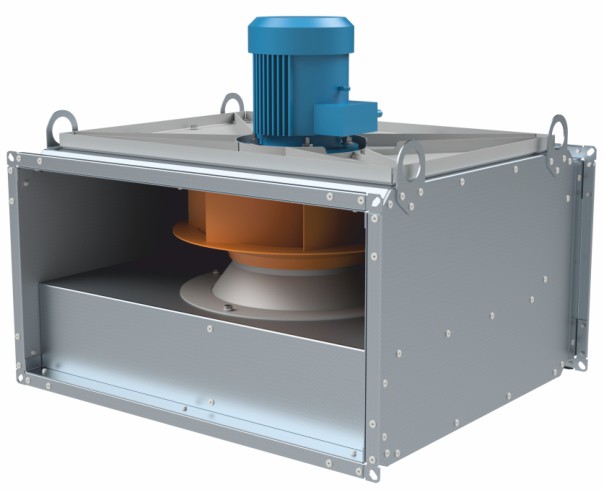

Вентилятор состоит из

прямоугольного корпуса;
рабочего колеса;
асинхронного двигателя.

Пример обозначения при заказе

AIRS КВАР-Н-60x30-Б-К1-01,10/2-3-У3

КВАР-Н — тип вентилятора (канальный прямоугольный, двигатель вне потока)
60x30 — размер сечения канала А×В, см
Б — вариант исполнения рабочего колеса (А, Б, В, Г)
К1 — вариант исполнения
01,10/2 — мощность электродвигателя, кВт / число полюсов
3 — количество фаз электрической сети (1 — 220 В; 3 — 380 В)
У3 — климатическое исполнение и категория размещения

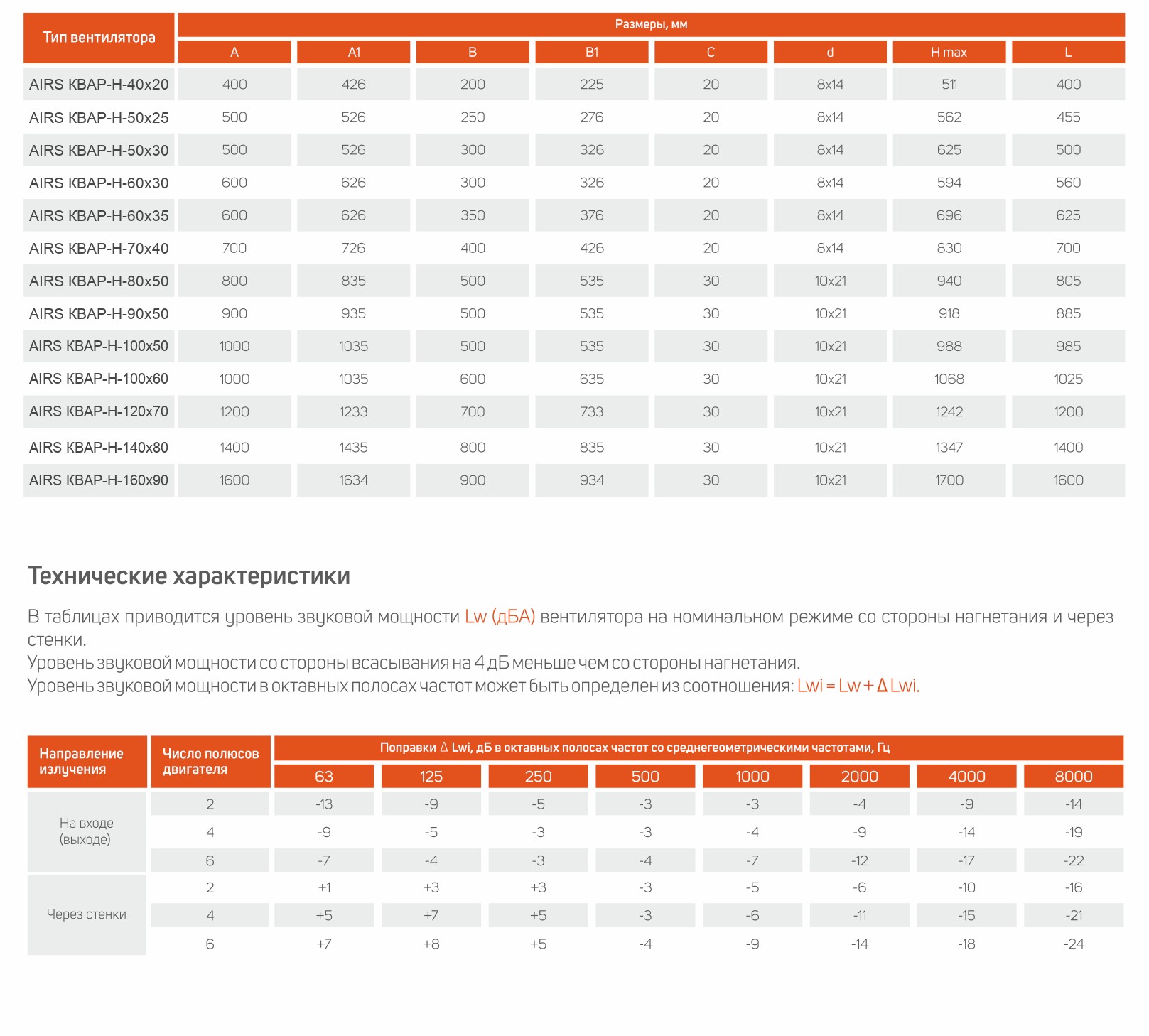

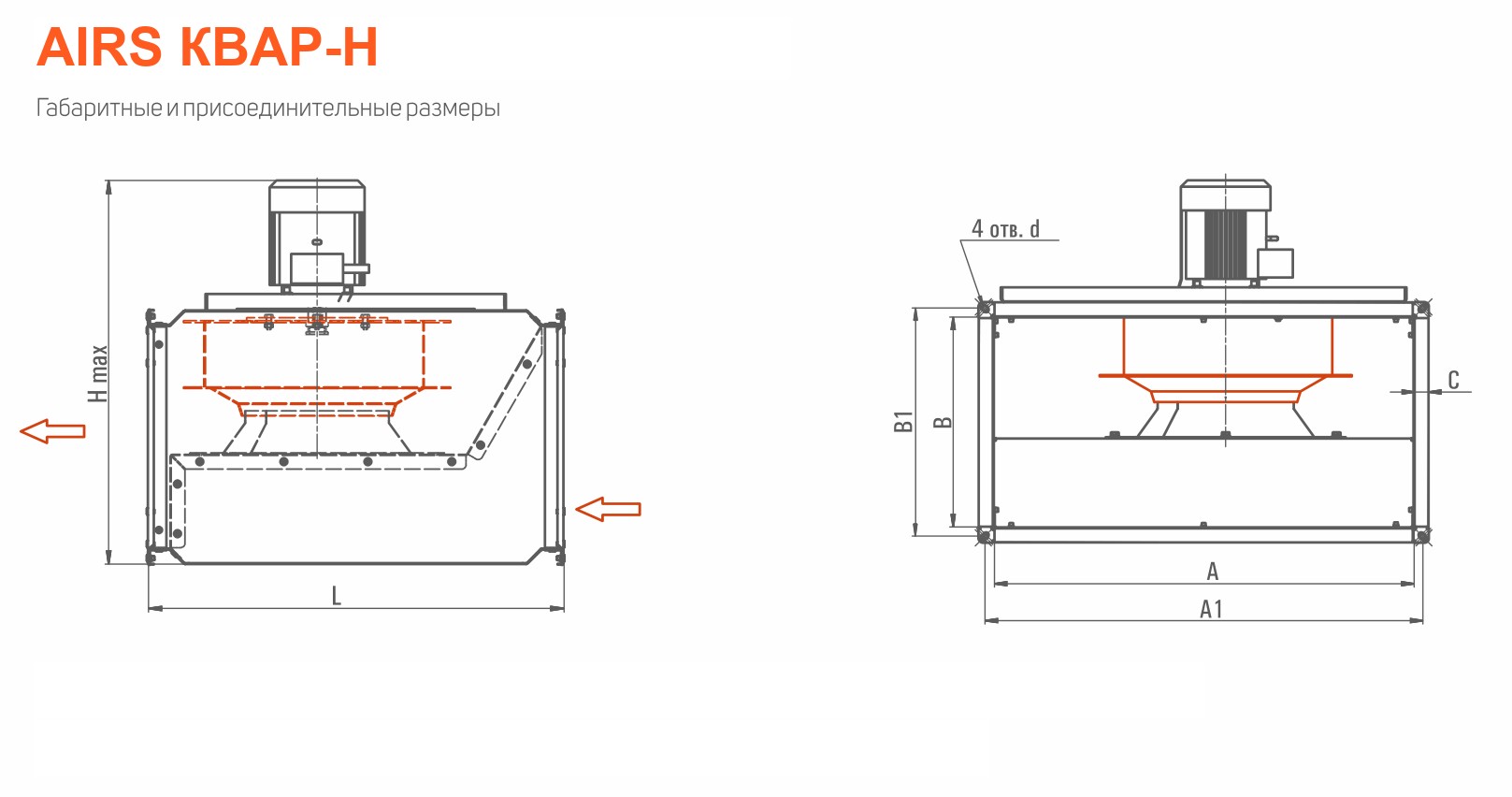

Тип вентилятора	A	A1	B	B1	C	d	Hmax	L
КВАР-Н-40x20	400	426	200	225	20	8x14	511	400
КВАР-Н-50x25	500	526	250	276	20	8x14	562	455
КВАР-Н-50x30	500	526	300	326	20	8x14	625	500
КВАР-Н-60x30	600	626	300	326	20	8x14	594	560
КВАР-Н-60x35	600	626	350	376	20	8x14	696	625
КВАР-Н-70x40	700	726	400	426	20	8x14	830	700
КВАР-Н-80x50	800	835	500	535	30	10x21	940	805
КВАР-Н-90x50	900	935	500	535	30	10x21	918	885
КВАР-Н-100x50	1000	1035	500	535	30	10x21	988	985
КВАР-Н-100x60	1000	1035	600	635	30	10x21	1068	1025
КВАР-Н-120x70	1200	1233	700	733	30	10x21	1242	1200
КВАР-Н-140x80	1400	1435	800	835	30	10x21	1347	1400
КВАР-Н-160x90	1600	1634	900	934	30	10x21	1700	1600

Сечение 40x20 см

Мощность электродвигателя, кВт	0,12–0,37
Уровень звуковой мощности L_w, дБА	49–76
Масса, кг	24,1–24,3

Сечение 50x25 см

Мощность электродвигателя, кВт	0,12–0,37
Уровень звуковой мощности L_w, дБА	52–79
Масса, кг	32,3–32,5

Сечение 50x30 см

Мощность электродвигателя, кВт	0,12–0,75
Уровень звуковой мощности L_w, дБА	54–84
Масса, кг	35,6–39,1

Сечение 60x30 см

Мощность электродвигателя, кВт	0,12–1,1
Уровень звуковой мощности L_w, дБА	55–84
Масса, кг	42,2–45,4

Сечение 60x35 см

Мощность электродвигателя, кВт	0,18–2,2
Уровень звуковой мощности L_w, дБА	58–89
Масса, кг	47,8–59,2

Сечение 70x40 см

Мощность электродвигателя, кВт	0,25–4
Уровень звуковой мощности L_w, дБА	60–92
Масса, кг	57,3–83,5

Сечение 80x50 см

Мощность электродвигателя, кВт	0,55–7,5
Уровень звуковой мощности L_w, дБА	65–96
Масса, кг	76,3–108,5

Сечение 90x50 см

Мощность электродвигателя, кВт	1,1–1,5
Уровень звуковой мощности L_w, дБА	69–82
Масса, кг	106,1–106,9

Сечение 100x50 см

Мощность электродвигателя, кВт	0,55–3
Уровень звуковой мощности L_w, дБА	63–85
Масса, кг	112,1–135,5

Сечение 100x60 см

Мощность электродвигателя, кВт	0,75–5,5
Уровень звуковой мощности L_w, дБА	62–89
Масса, кг	59,6–183,6

Сечение 120x70 см

Мощность электродвигателя, кВт	1,5–11
Уровень звуковой мощности L_w, дБА	66–93
Масса, кг	224,6–280,1

Сечение 140x80 см

Мощность электродвигателя, кВт	3–18,5
Уровень звуковой мощности L_w, дБА	69–96
Масса, кг	352,2–505,0

Сечение 160x90 см

Мощность электродвигателя, кВт	2,2–37
Уровень звуковой мощности L_w, дБА	67–100
Масса, кг	465,6–700,6

Цена по запросу
