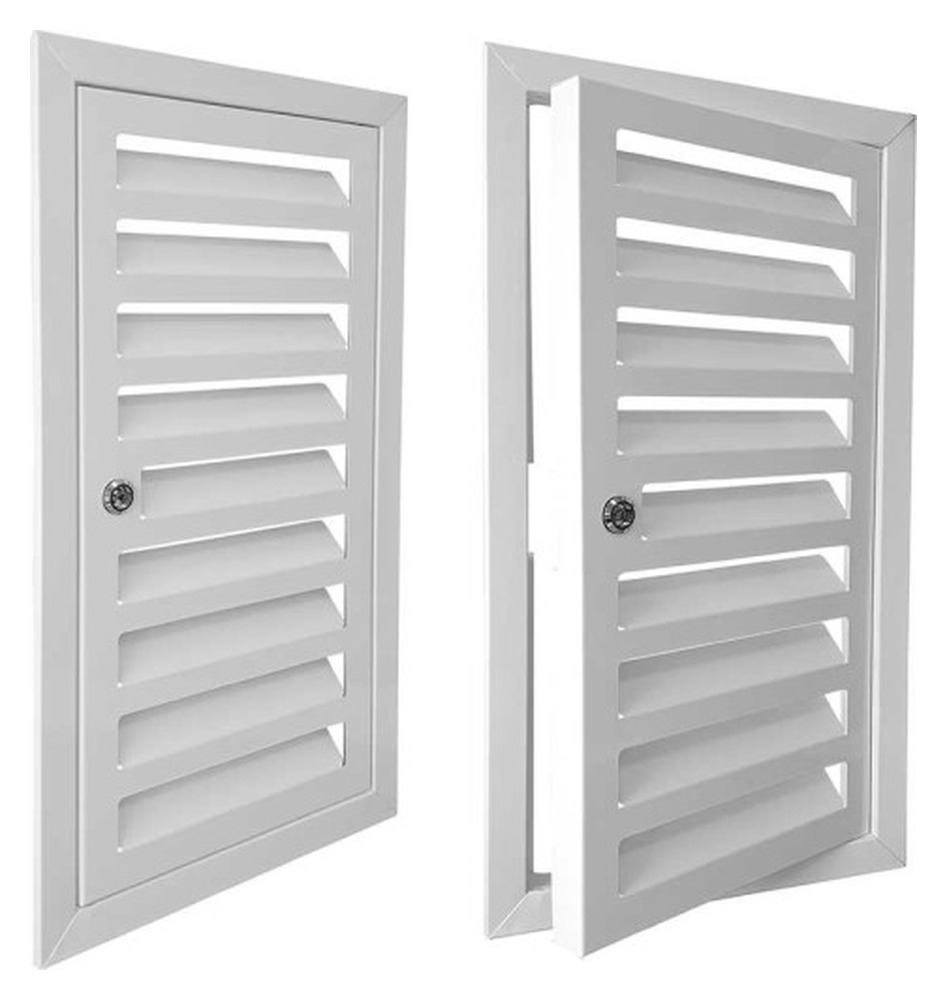

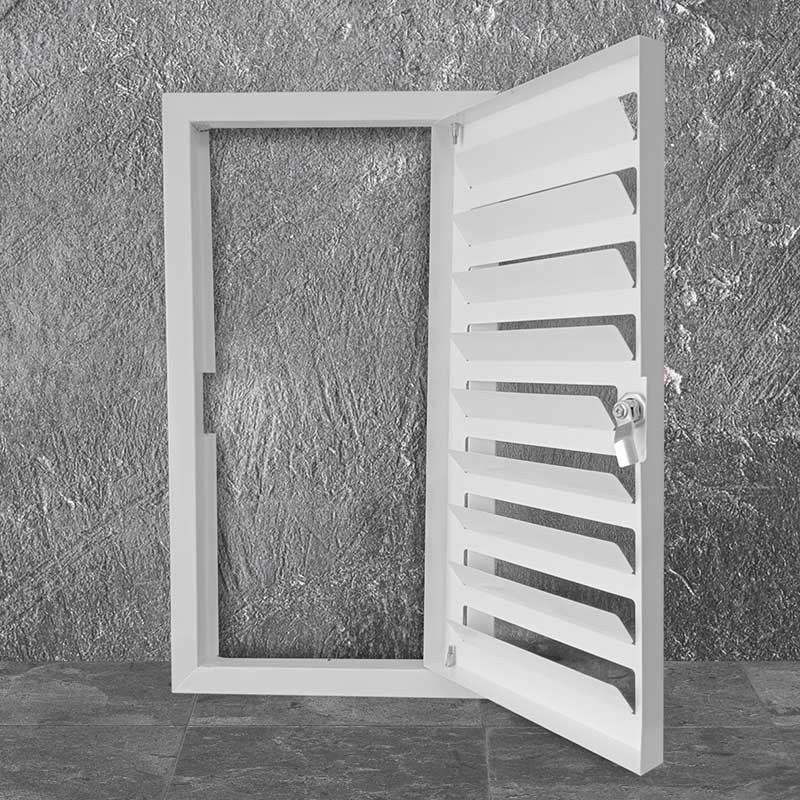

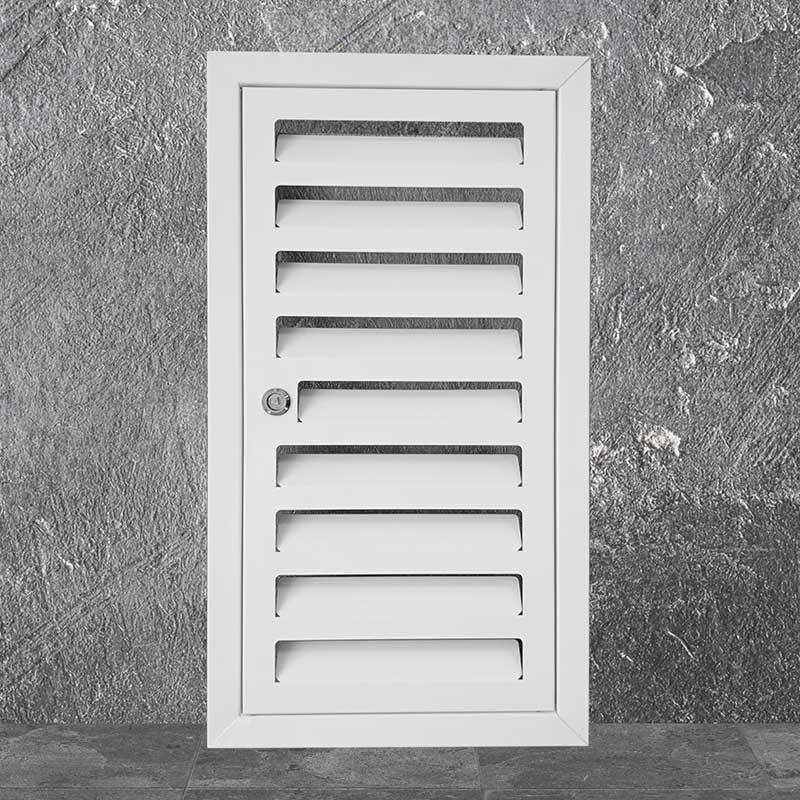

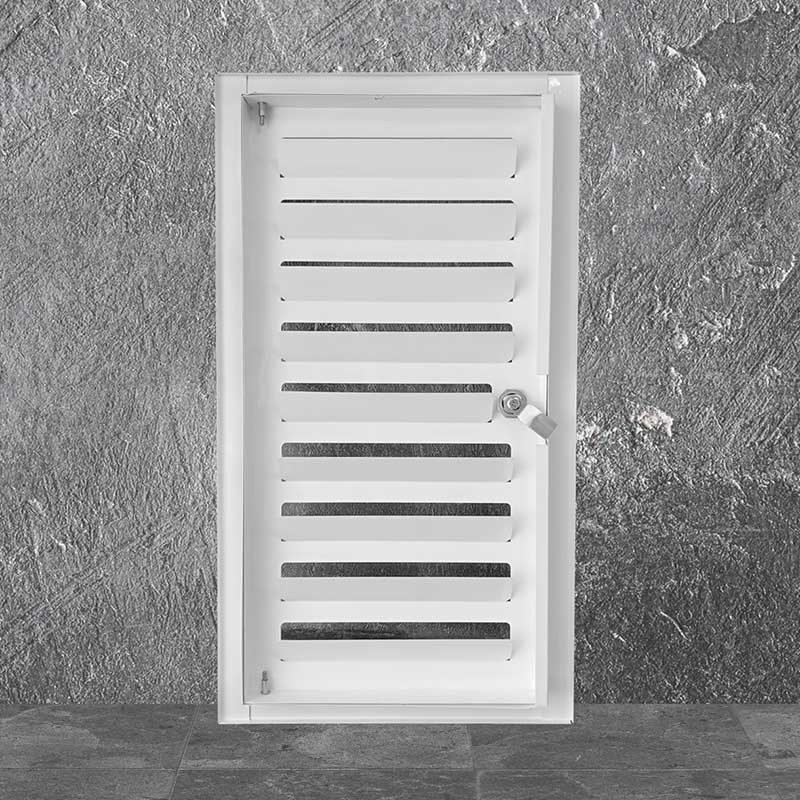

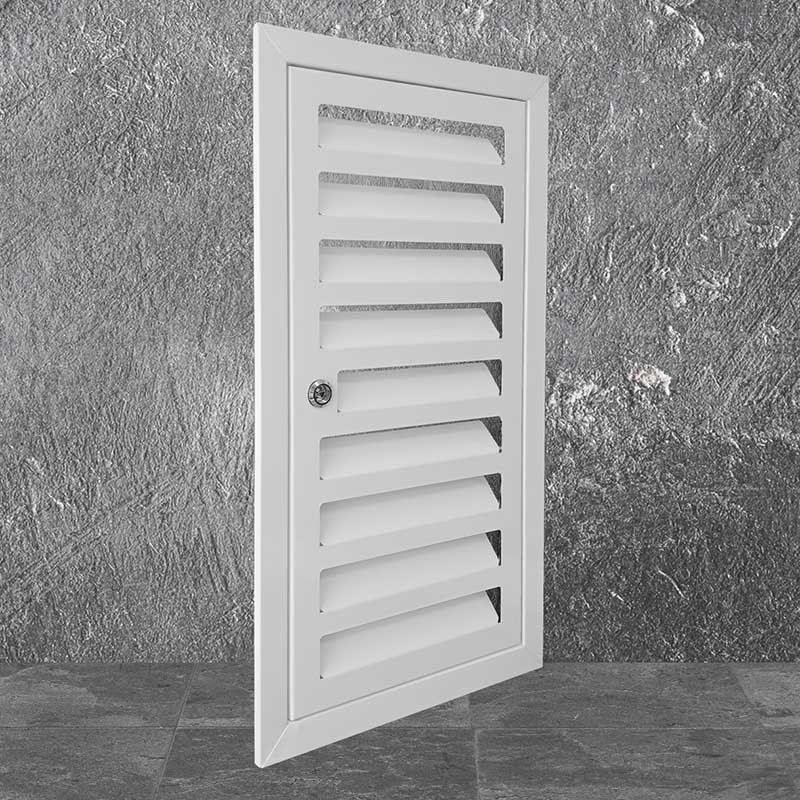

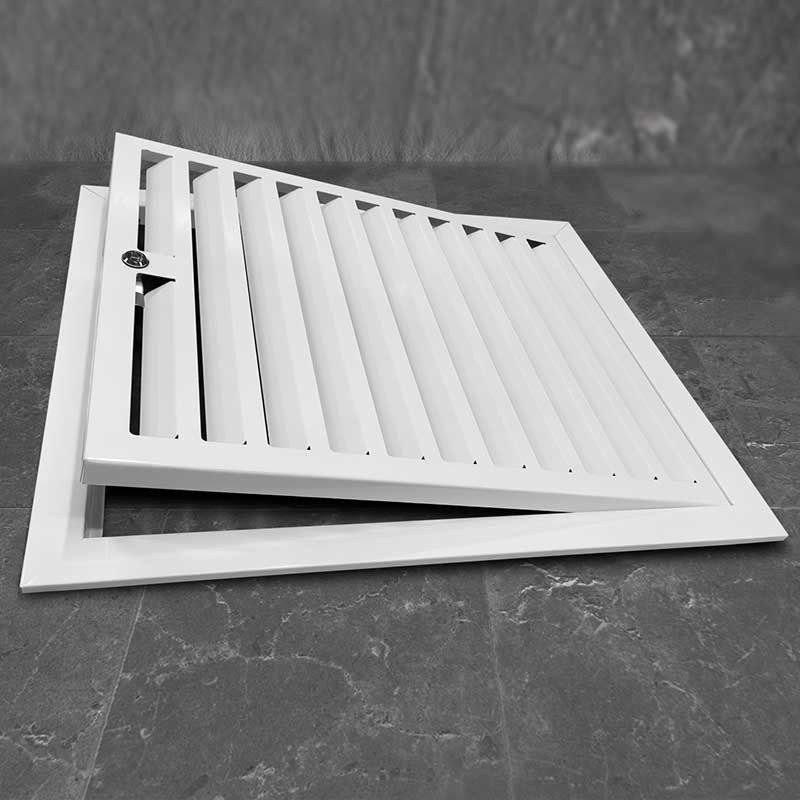

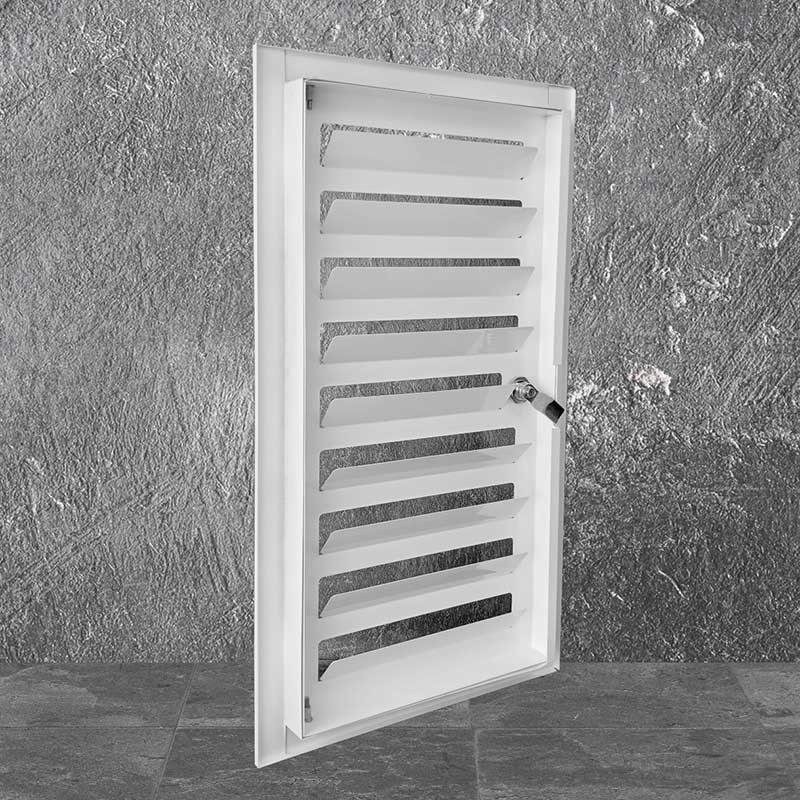

Вентиляционный люк ФВР-Л-РКДМ AIRS из оцинкованной стали с жалюзийной створкой — обеспечивает доступ к системе вентиляции и коммуникациям в инженерных нишах, санузлах и технических помещениях. Открывающаяся створка на выбранном механизме: от мастер-ключа до магнитного замка.
Подобрать размер ФВР-Л-РКДМ
Способ установки
встраиваемый
накладной
Вариант исполнения
одностворчатый
двустворчатый (Д2)
Вариант крепления решётки
без крепежа
отверстия под саморезы
монтажный уголок (для встраиваемых)
монтажная пластина
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Описание
Характеристики
Чертежи и размеры
Графики
Таблицы
Вентиляционный люк ФВР-Л-РКДМ AIRS из оцинкованной стали с жалюзийной створкой — обеспечивает доступ к системе вентиляции и коммуникациям в инженерных нишах, санузлах и технических помещениях. Открывающаяся створка на выбранном механизме: от мастер-ключа до магнитного замка.
Назначение: доступ к системе вентиляции, инженерным и сантехническим коммуникациям

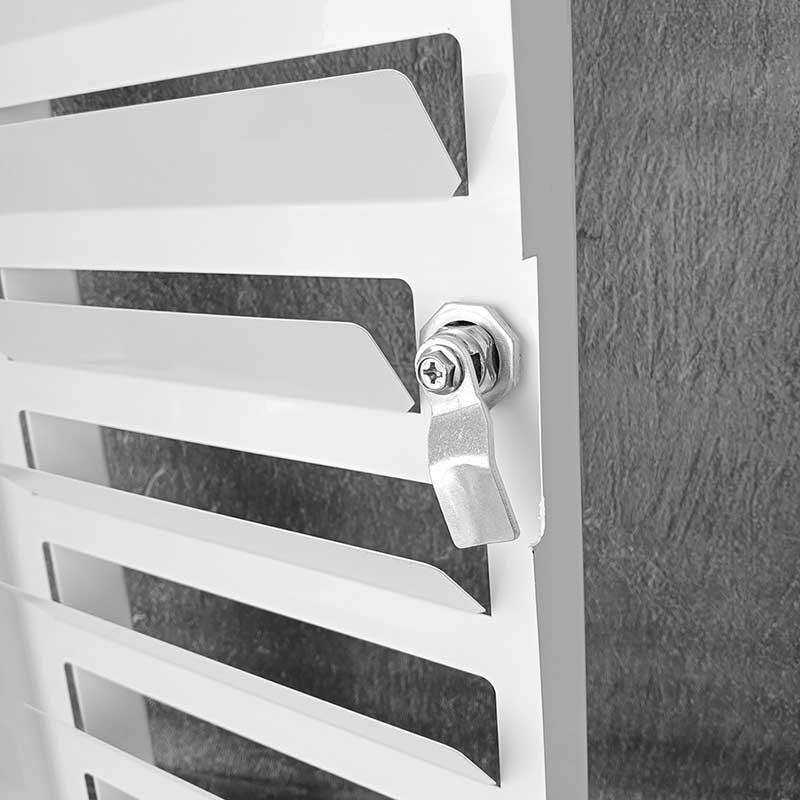

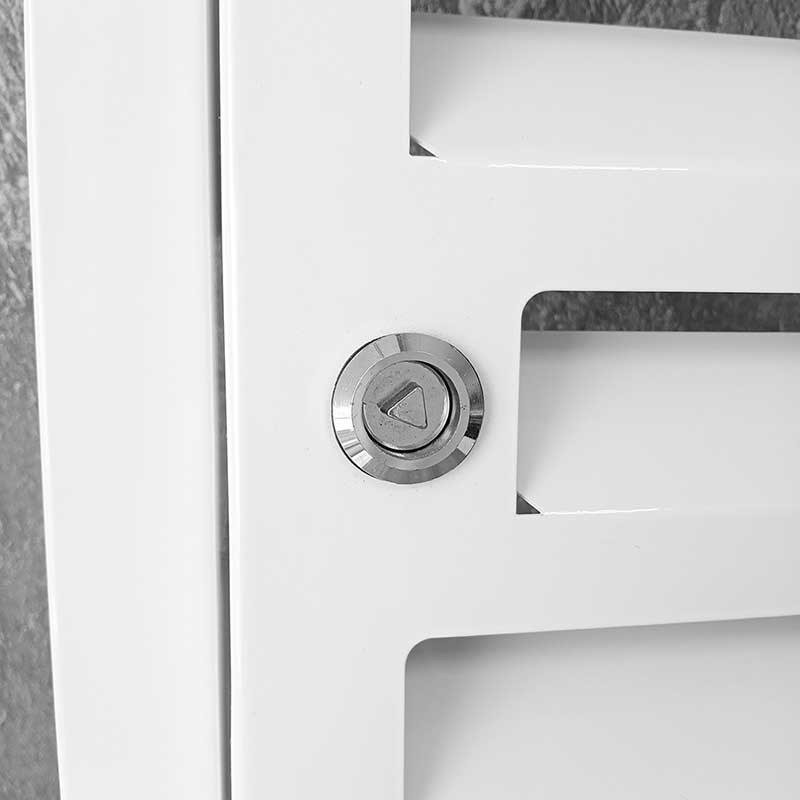

Механизм открывания: мастер-ключ; мебельный замок (открывание нажатием); почтовый замок с ключом; магнитный замок; шпингалет

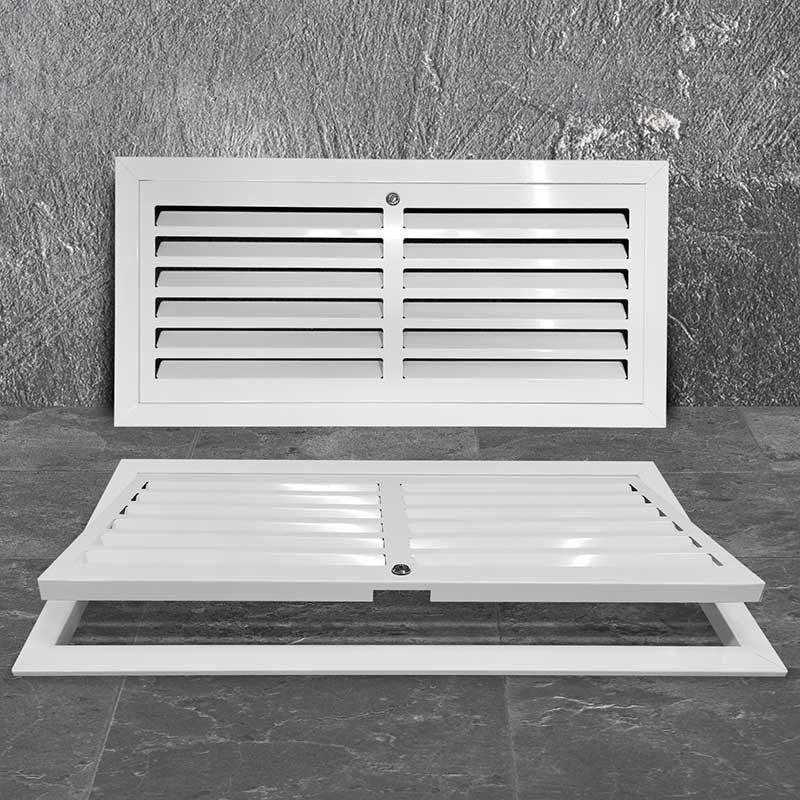

Вариант исполнения: одностворчатый или двустворчатый (Д2)
Материал: оцинкованный листовой металлопрокат 0,9 мм
Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
Размеры: от 300×300 мм, изготовление по размерам заказчика

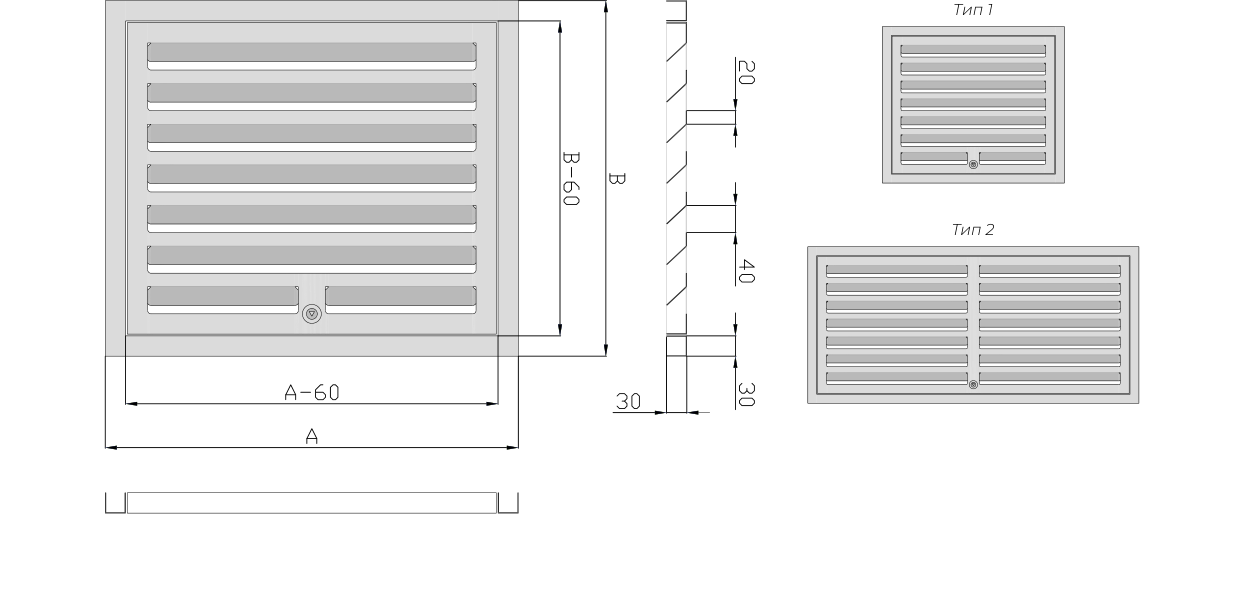

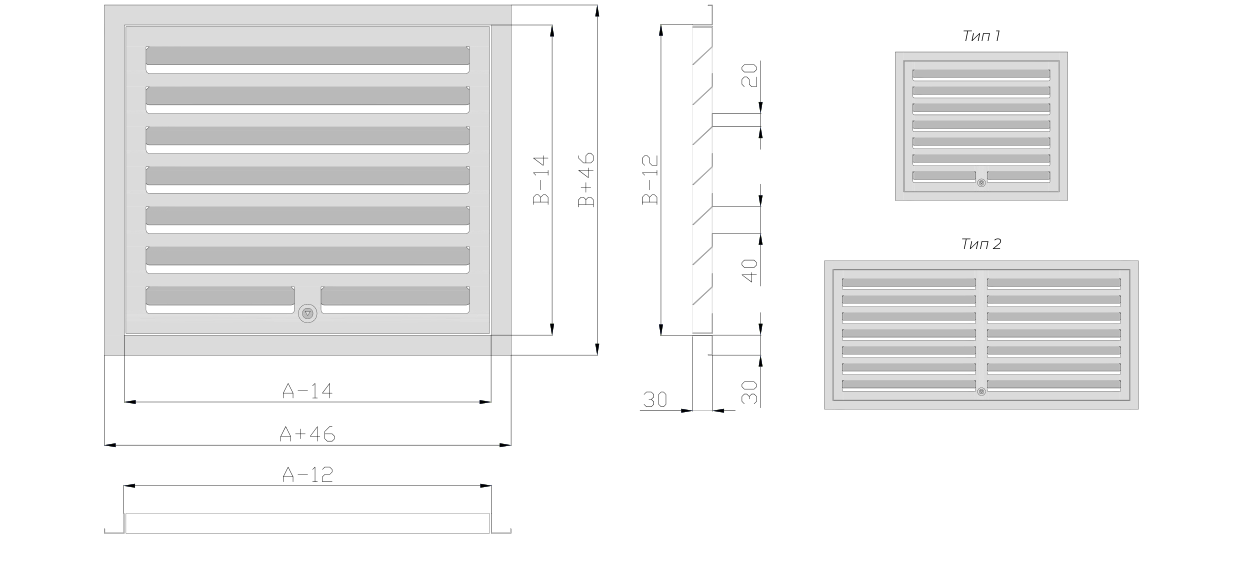

Чертёж ФВР-Л-РКДМ: встраиваемый (А×В — размеры строительного проёма) и накладной (А×В — габаритные размеры решётки); при стороне А более 600 мм изготавливается по типу 2:
Аэродинамические характеристики по модели ФВР-Л-РКДМ уточняйте у менеджера.
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
Типоразмер, мм
Fс.с., м²
Масса, кг
150×150
0.014
0.49
200×200
0.025
0.73
300×300
0.057
1.32
400×400
0.101
2.07
500×500
0.158
2.97
600×600
0.227
4.04
700×700
0.309
5.27
900×900
0.51
8.21
1100×1100
0.762
11.79
1300×1300
1.065
16.01
1430×1430
1.261
18.72
1600×1600
1.613
23.54
1800×1800
2.041
29.35
Цена по запросу
