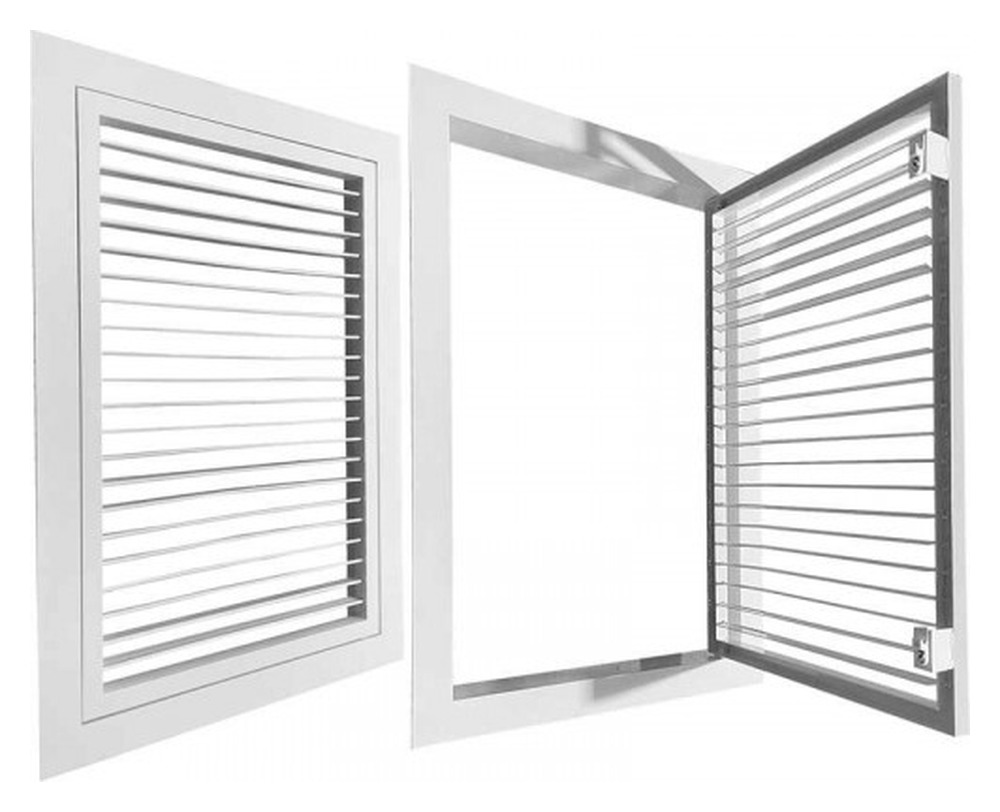

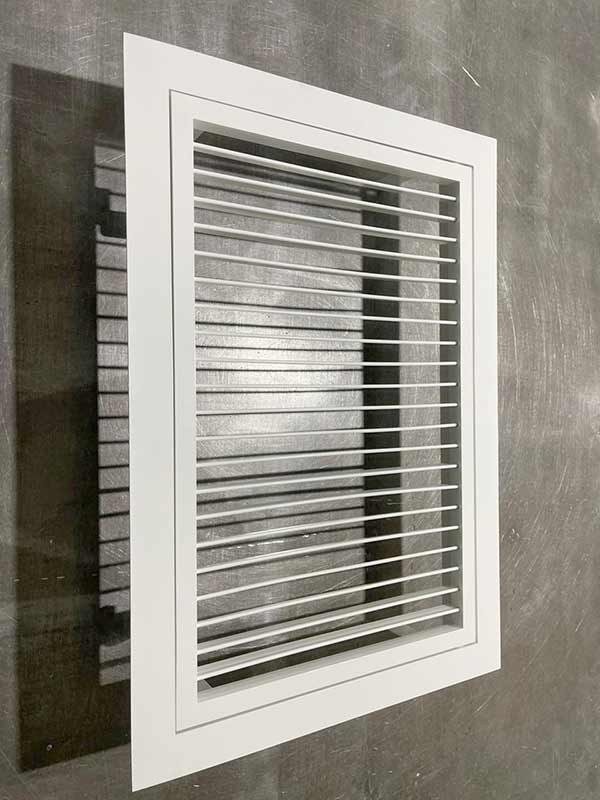

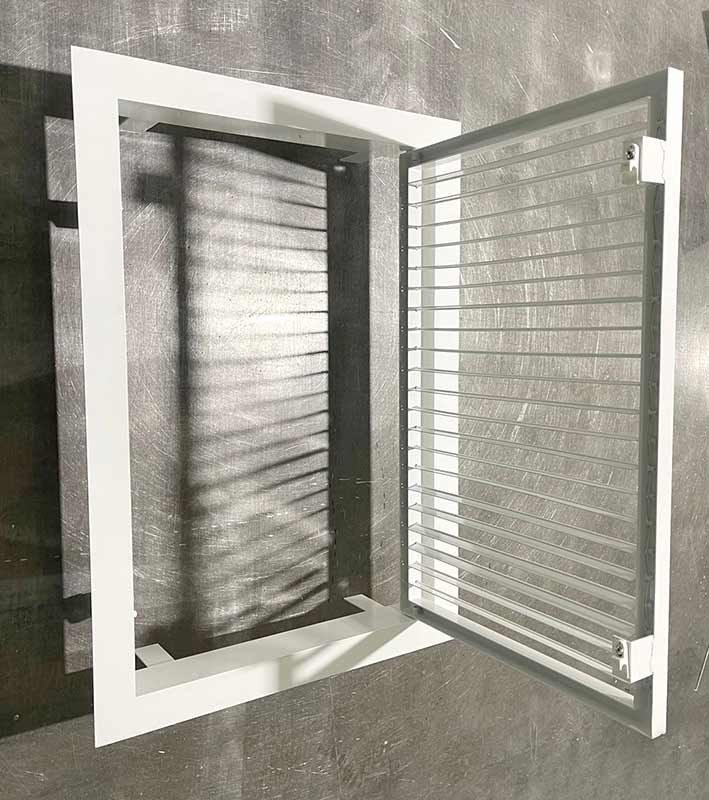

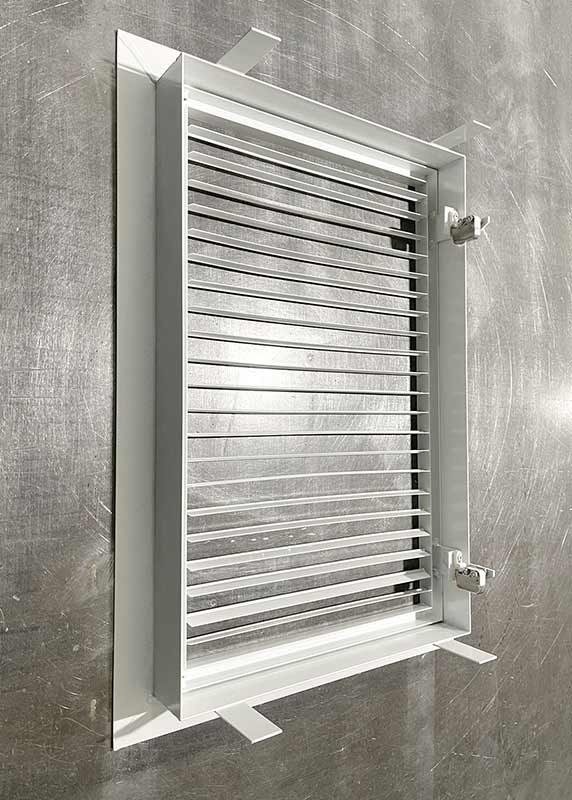

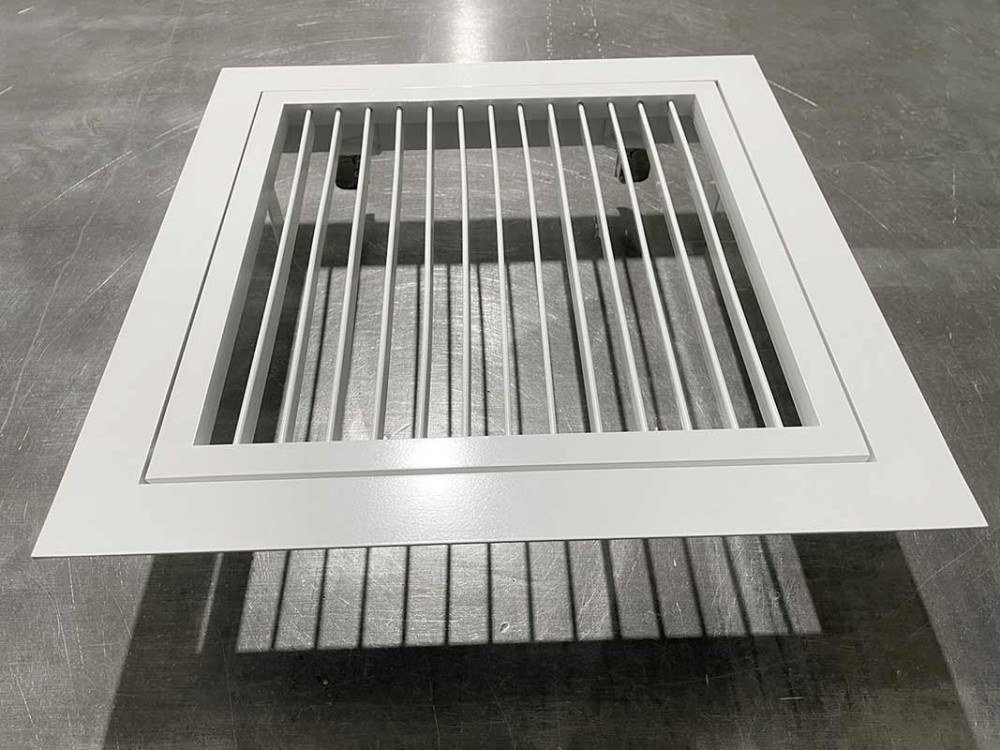

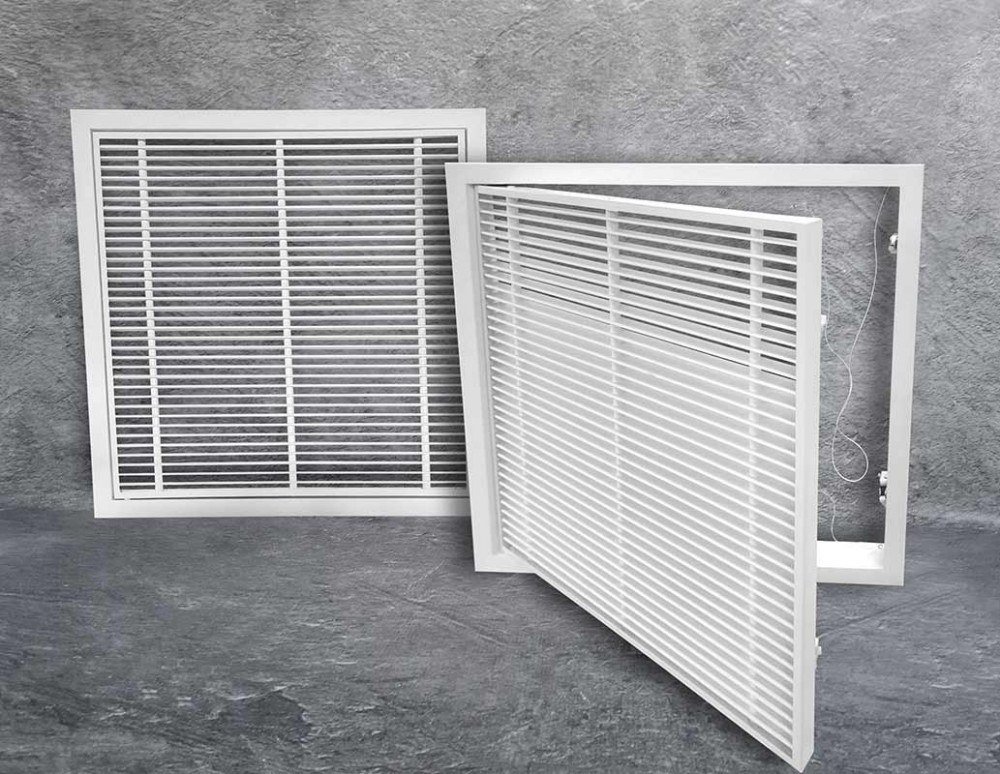

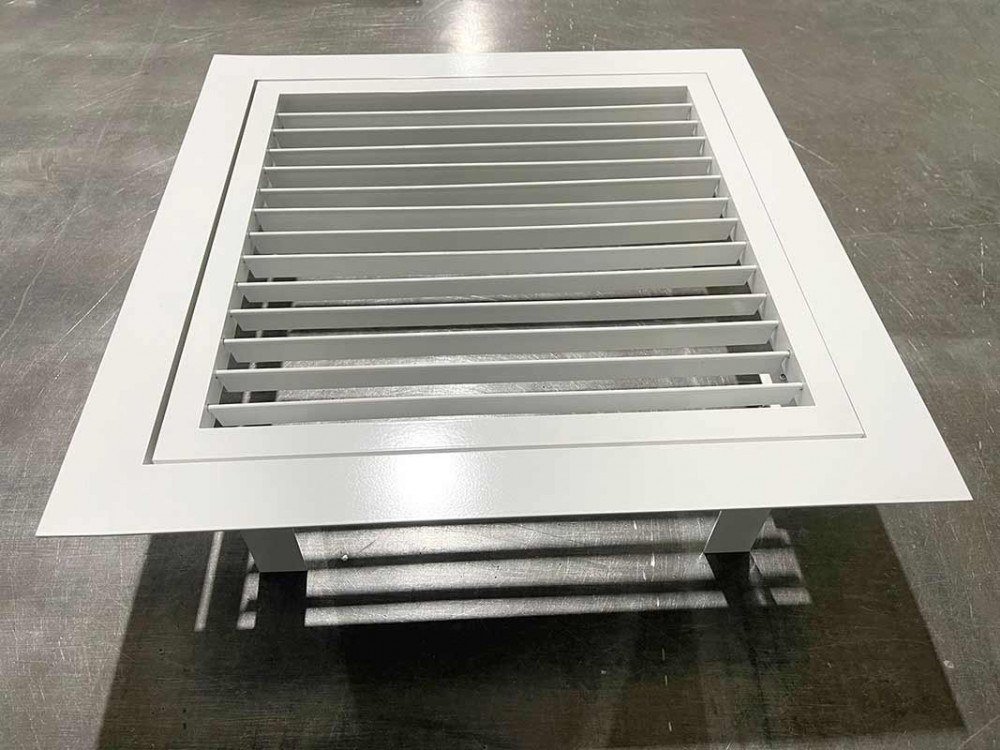

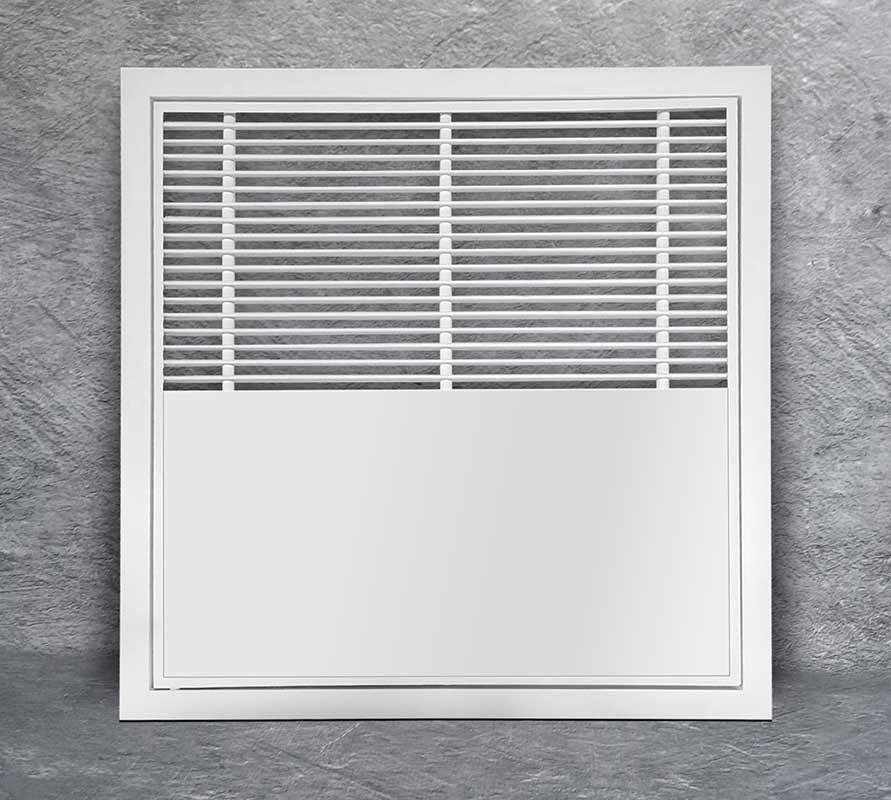

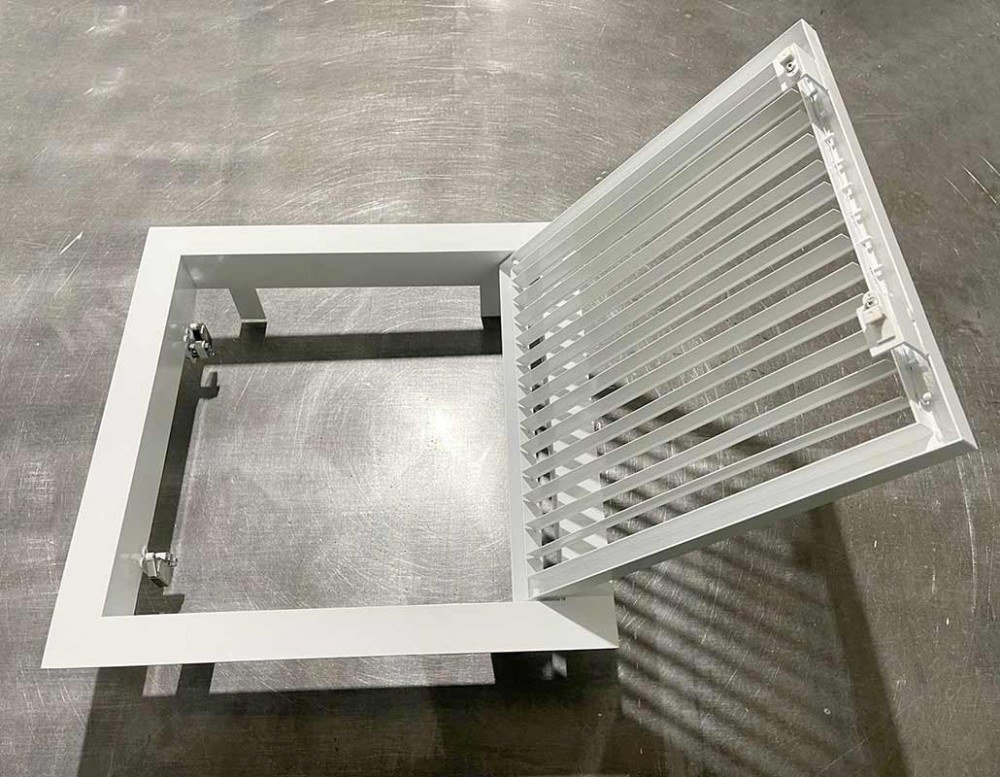

Вентиляционная решётка-люк Л-ОГР

• Назначение: доступ к системе вентиляции, инженерным и сантехническим коммуникациям
• Применение: санузлы, подвесные потолки, технические помещения

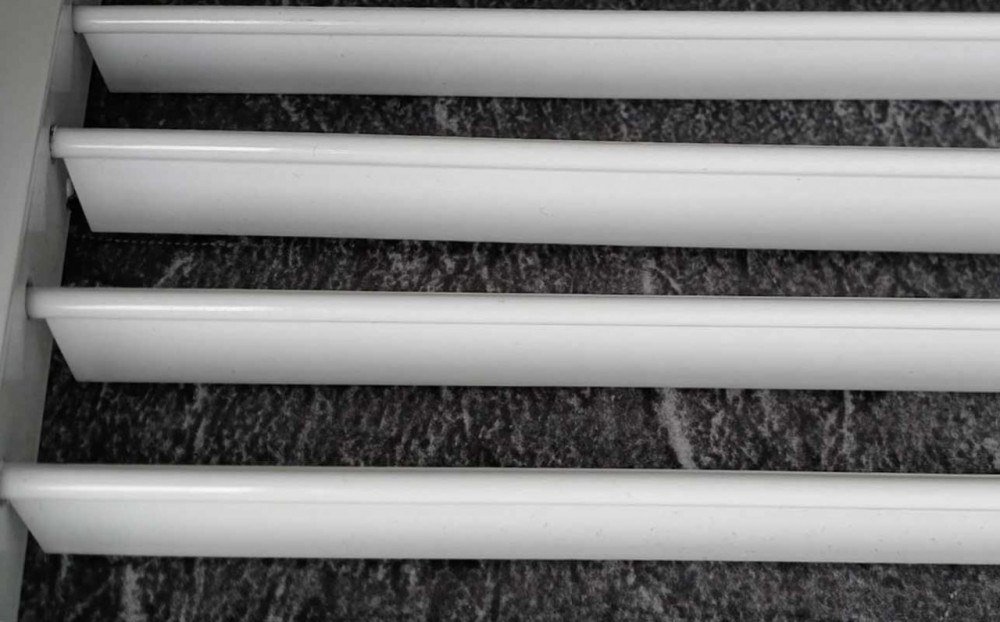

• Створка: поворотная, из регулируемых каплеобразных ламелей
• Рамка: уголок 30×30 мм — встраиваемый тип; швеллер 30×30×30 мм — накладной
• Механизм открывания: мастер-ключ; мебельный замок (открывание нажатием); почтовый замок с ключом; магнитный замок; шпингалет
• Вариант исполнения: одностворчатый или двустворчатый (Д2)
• Материал: алюминиевый профиль АД31 (ГОСТ 22233-2018)
• Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
• Минимальный размер: 150×150 мм
• Максимальный размер: 2900×1000 мм (при ширине более 500 мм устанавливается П-образный профиль 20×20 для жёсткости); большие размеры — составные, от двух створок

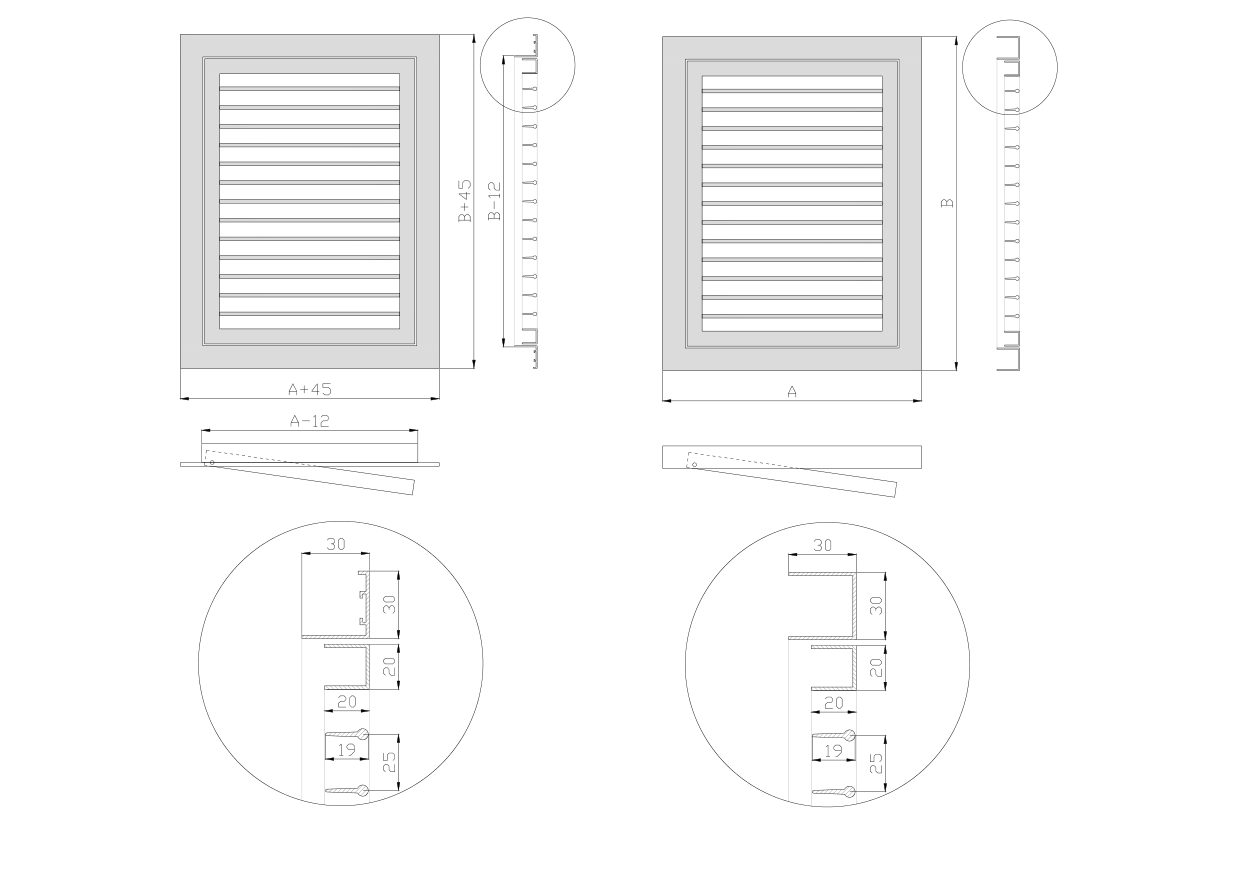

Чертёж решётки-люка Л-ОГР (встраиваемый: А×В — размеры строительного проёма; накладной: А×В — габаритные размеры изделия):

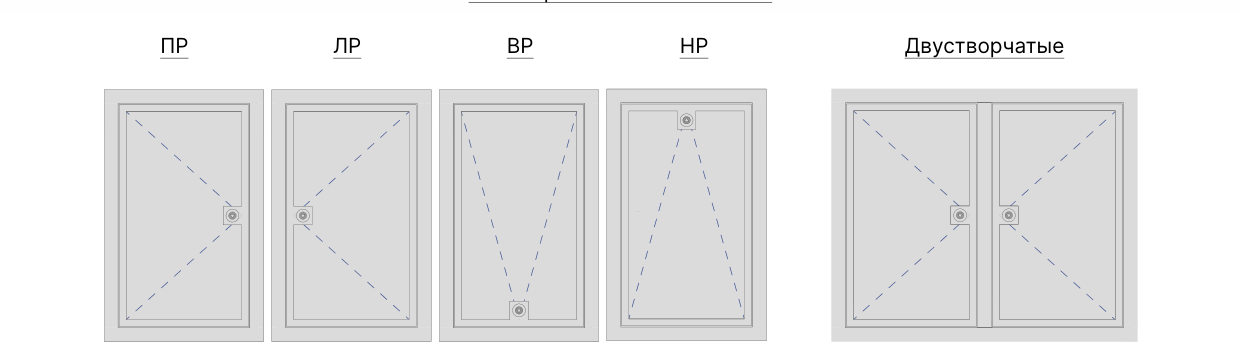

Схемы расположения замков:

Люк Л-ОГР изготавливается по индивидуальным размерам с шагом 1 мм (пределы — см. Характеристики), фиксированной таблицы типоразмеров нет.
