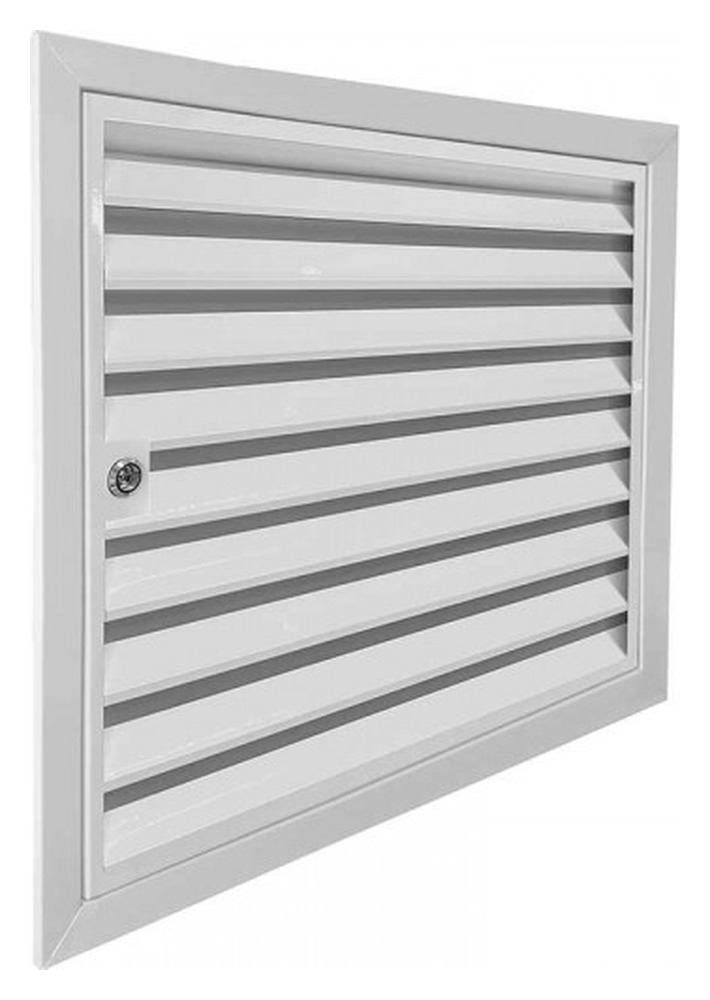

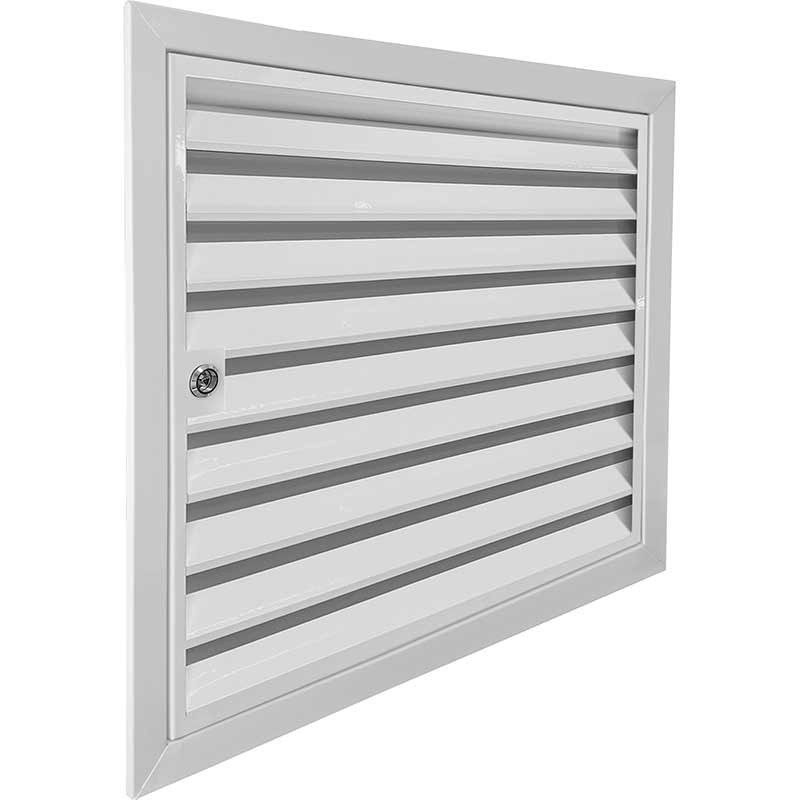

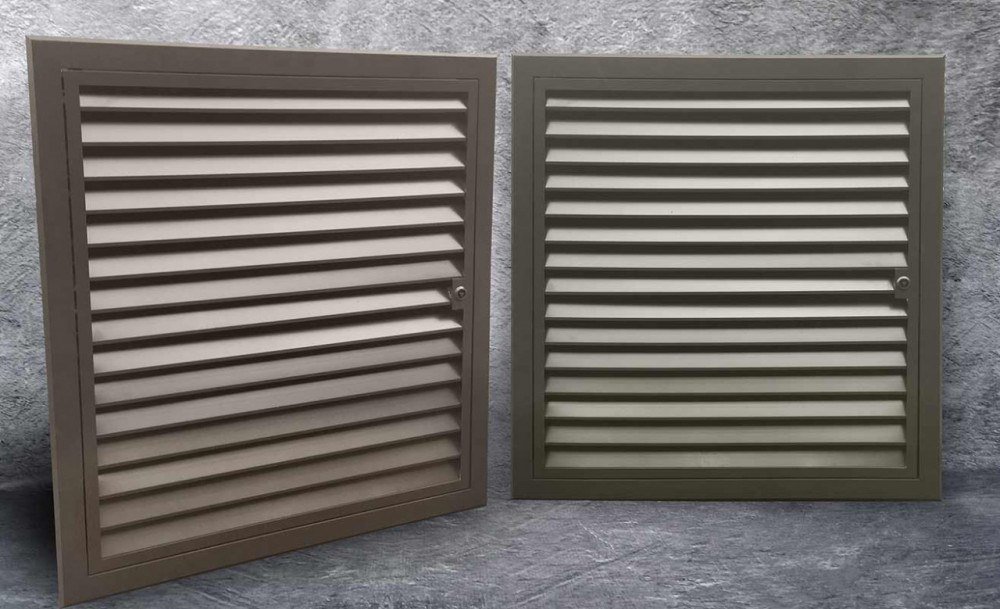

Ревизионный люк жалюзийный Л-ФВР

• Назначение: доступ к системе вентиляции, инженерным и сантехническим коммуникациям

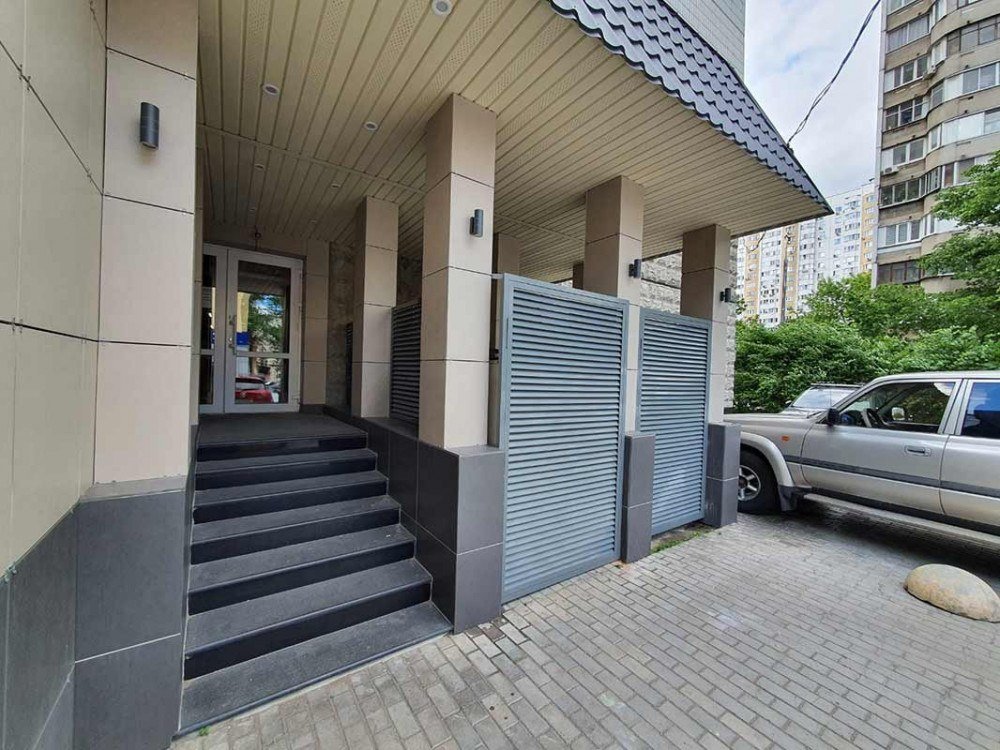

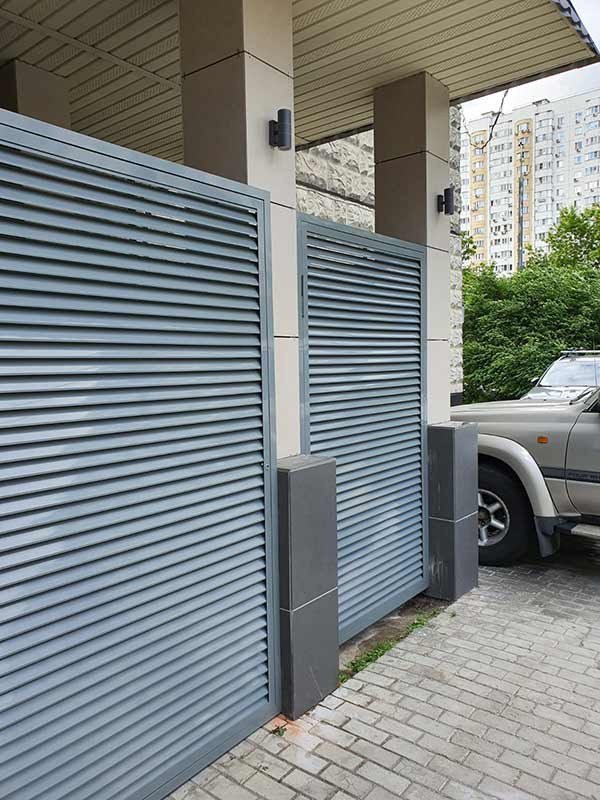

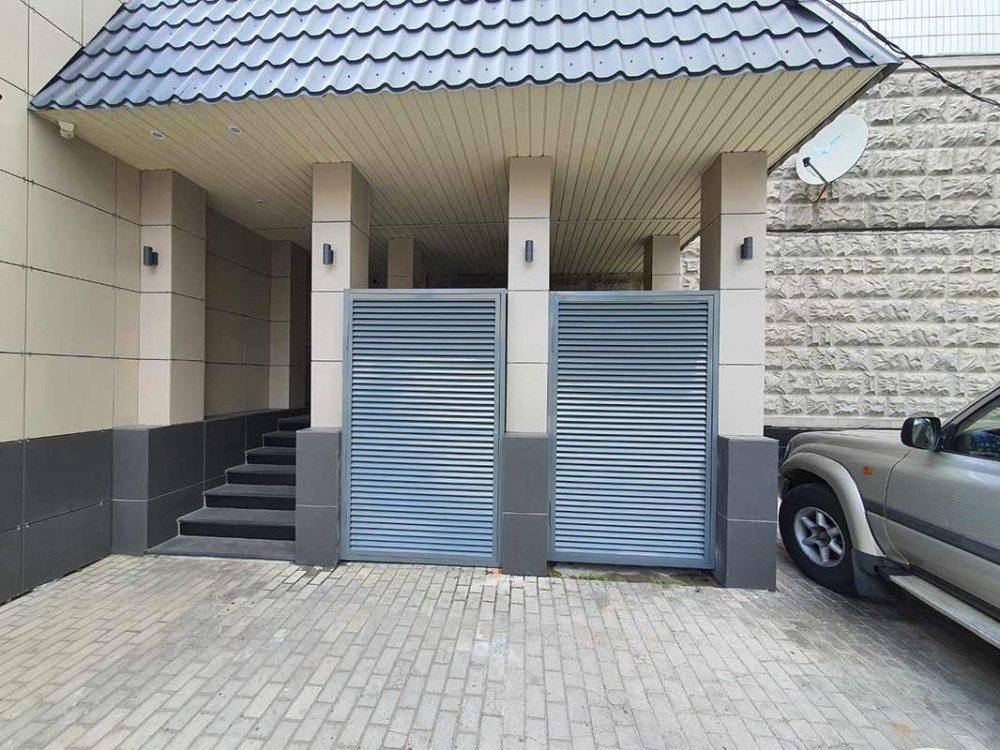

• Применение: наружное: фасады, цокольные зоны, инженерные ниши
• Створка: неподвижно закреплённые Z-образные ламели под углом 35°
• Рамка: уголок 30×30 мм — встраиваемый тип; швеллер 30×30×30 мм — накладной
• Механизм открывания: мастер-ключ; мебельный замок (открывание нажатием); почтовый замок с ключом; магнитный замок; шпингалет
• Вариант исполнения: одностворчатый или двустворчатый (Д2)
• Материал: алюминиевый профиль АД31 (ГОСТ 22233-2018)
• Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
• Минимальный размер: 150×150 мм
• Максимальный размер: цельное изделие с рамкой из уголка 30×30 — до 1 м²; с усиленным уголком 45×45 — до 2 м²; большие размеры — составные, от двух створок

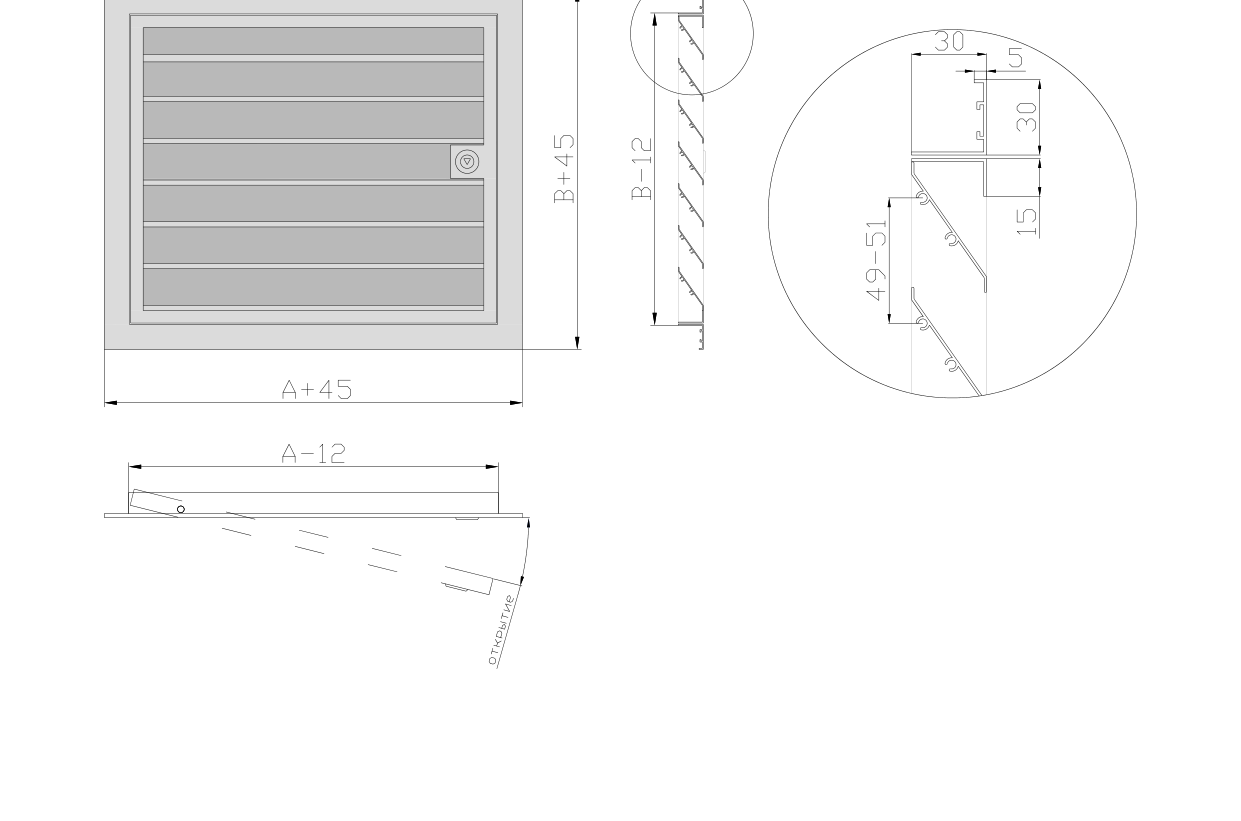

Чертёж встраиваемого люка Л-ФВР (А×В — размеры строительного проёма; при стороне А более 800 мм устанавливается полоса 20×2):

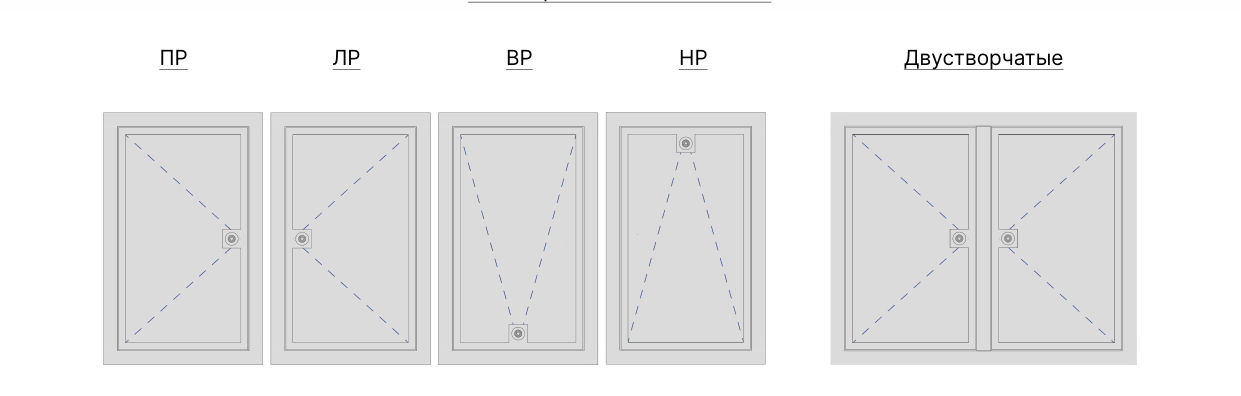

Схемы расположения замков:

Аэродинамические характеристики по модели Л-ФВР уточняйте у менеджера.

Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
