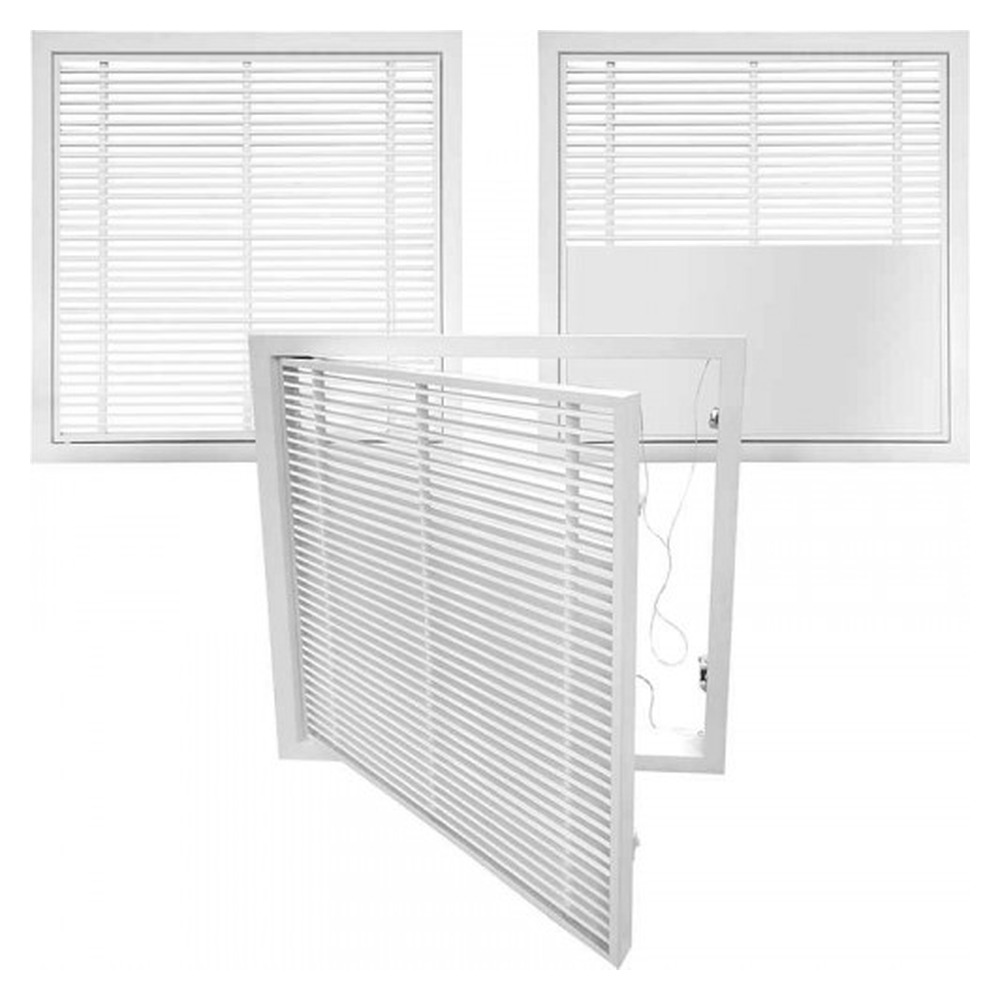

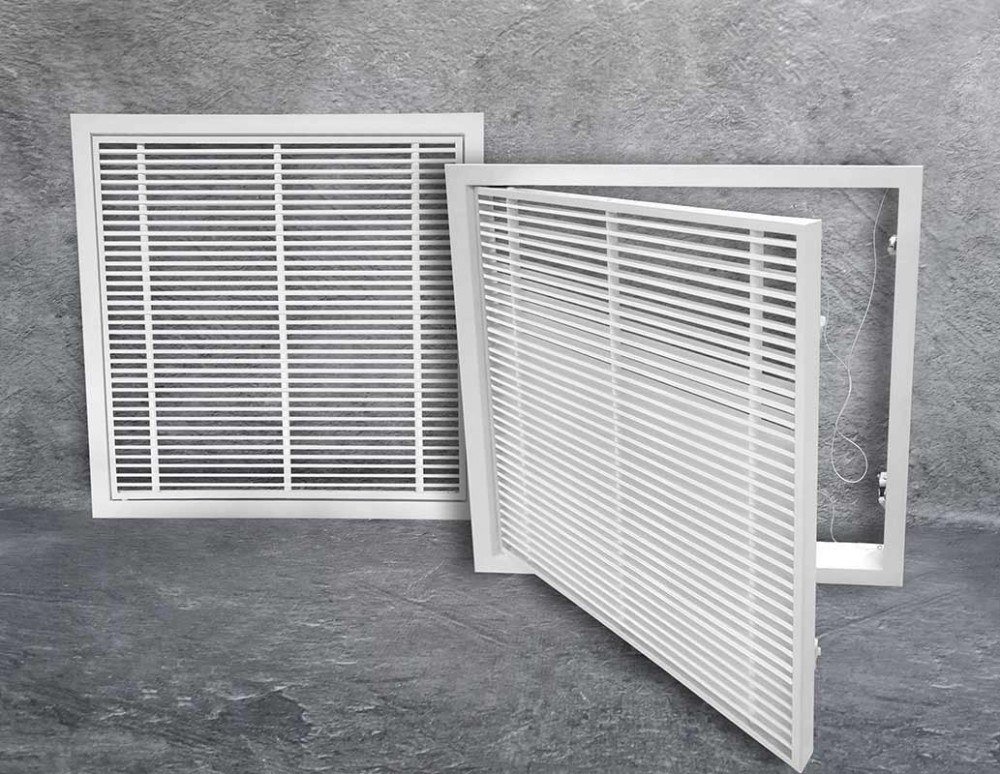

Вентиляционный люк Л-ННР

• Назначение: доступ к системе вентиляции, инженерным и сантехническим коммуникациям
• Применение: санузлы, подвесные потолки, технические помещения

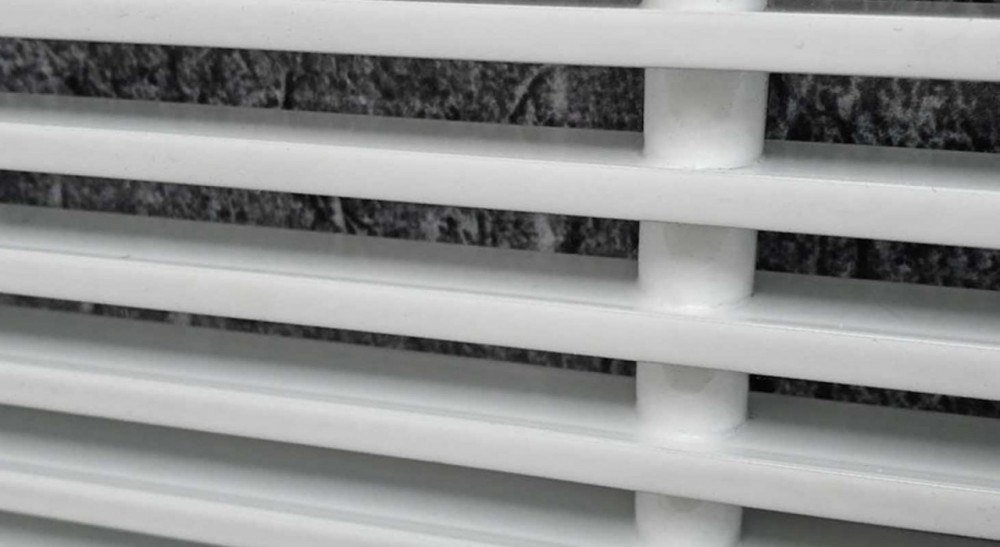

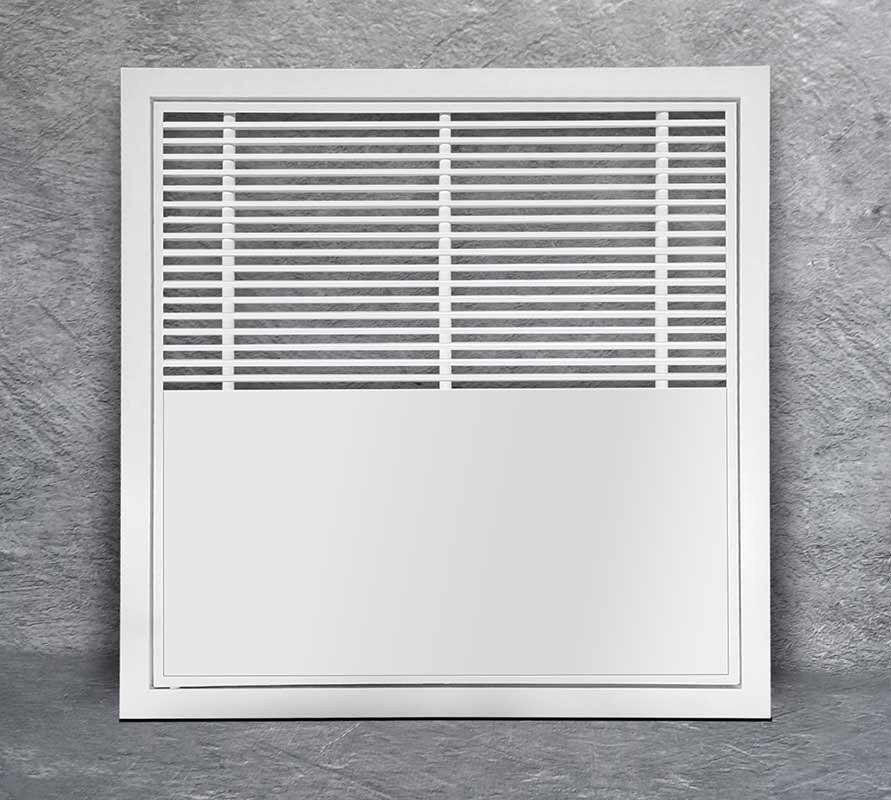

• Створка: нерегулируемые Y-образные ламели под углом 0°; полностью из ламелей или комбинированно с глухой частью
• Рамка: уголок 30×30 мм — встраиваемый тип; швеллер 30×30×30 мм — накладной
• Механизм открывания: мастер-ключ; мебельный замок (открывание нажатием); почтовый замок с ключом; магнитный замок; шпингалет
• Вариант исполнения: одностворчатый или двустворчатый (Д2)
• Материал: алюминиевый профиль АД31 (ГОСТ 22233-2018)
• Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
• Минимальный размер: 150×150 мм
• Максимальный размер: 2900×1000 мм (при ширине более 300 мм устанавливается полоса 12×3 мм против провисания ламелей); большие размеры — составные, от двух створок

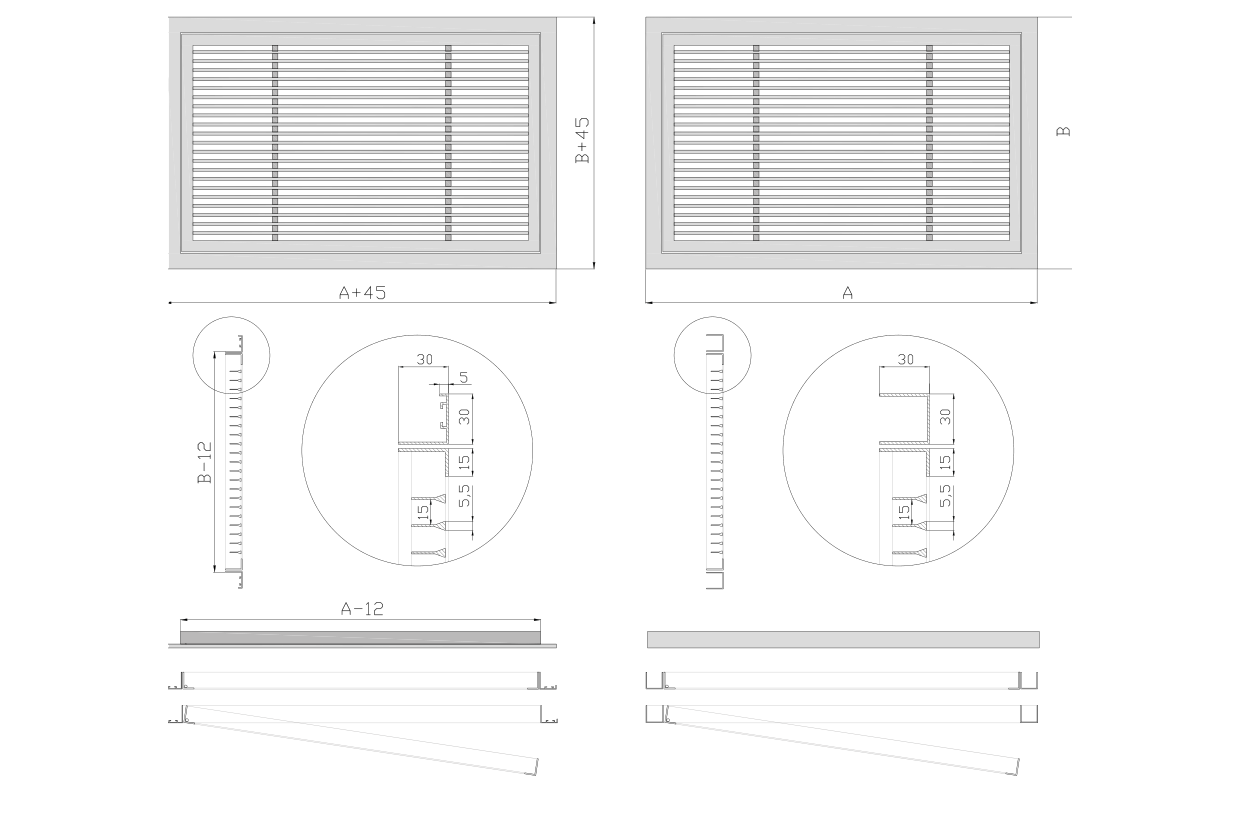

Чертёж люка Л-ННР (встраиваемый: А×В — размеры строительного проёма; накладной: А×В — габаритные размеры изделия):

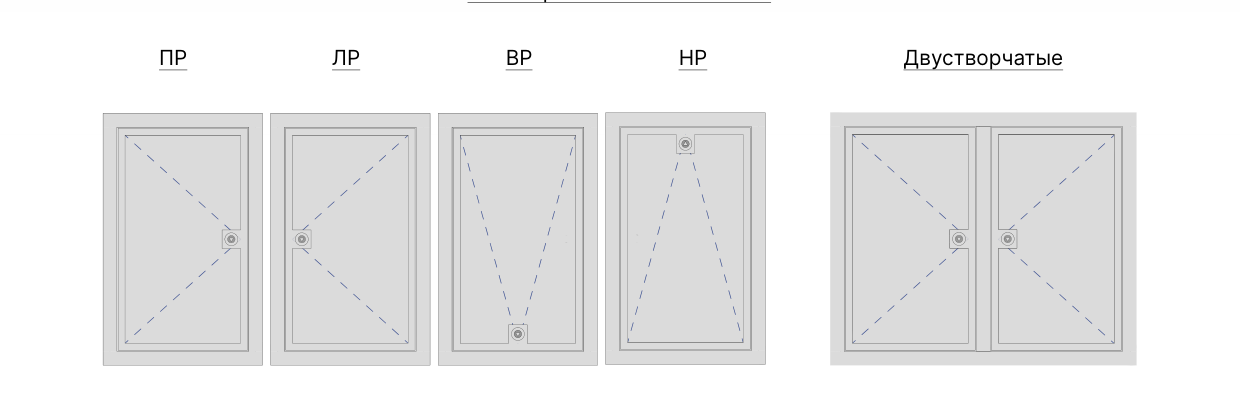

Схемы расположения замков:

Аэродинамические характеристики по модели Л-ННР уточняйте у менеджера.

Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
