Решетка фасадная металлическая ФВР-С

Описание

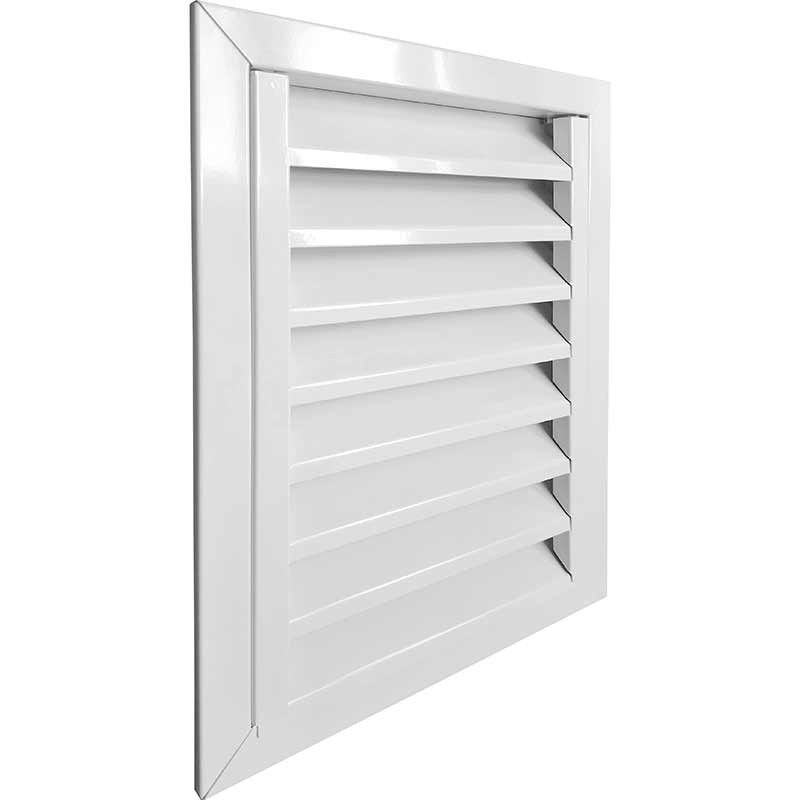

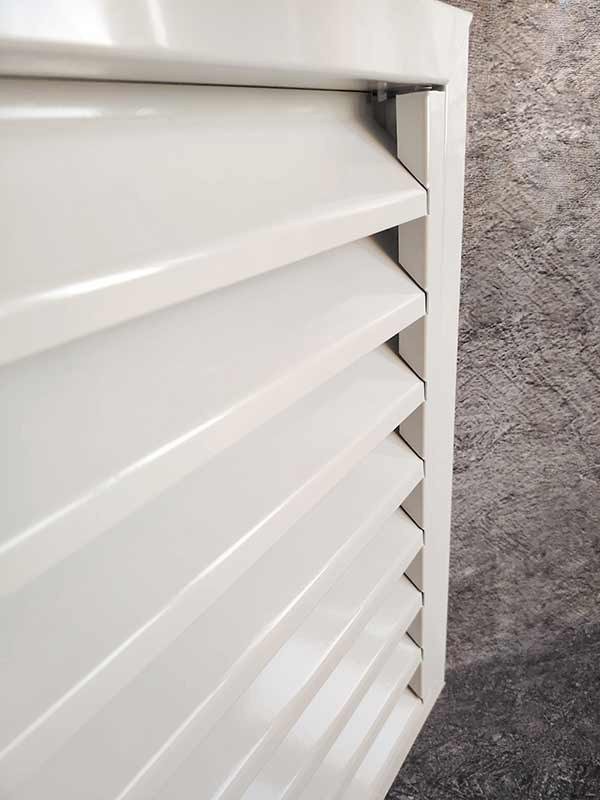

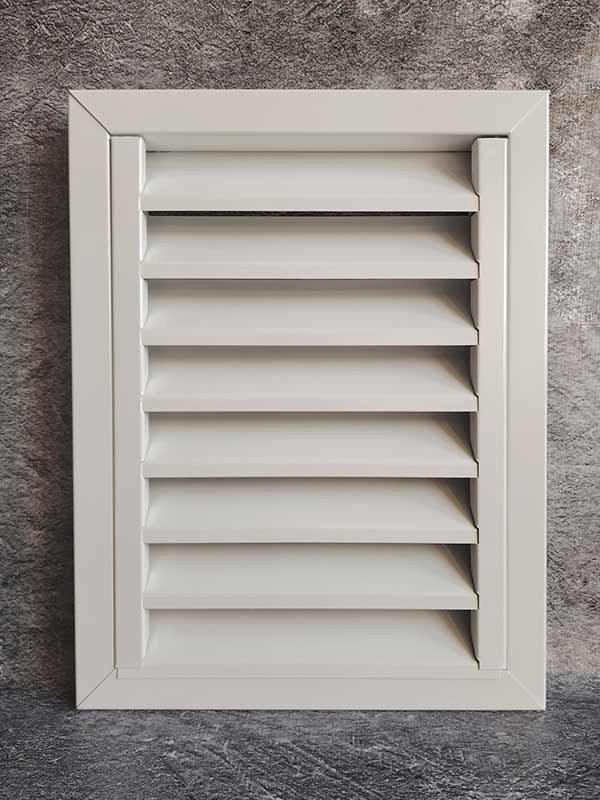

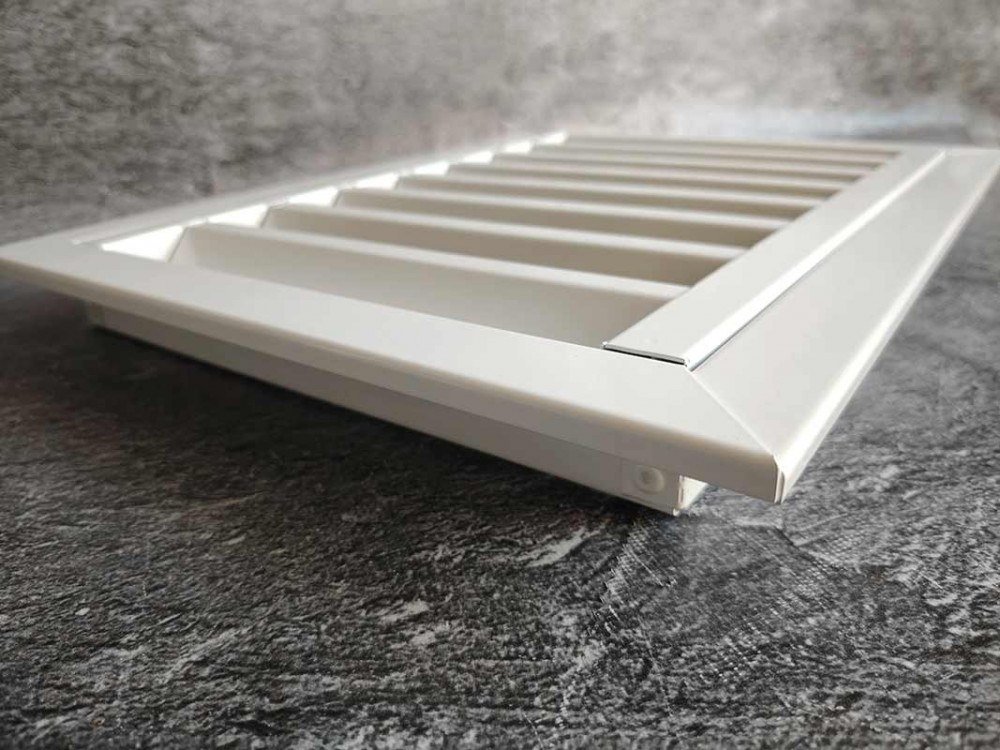

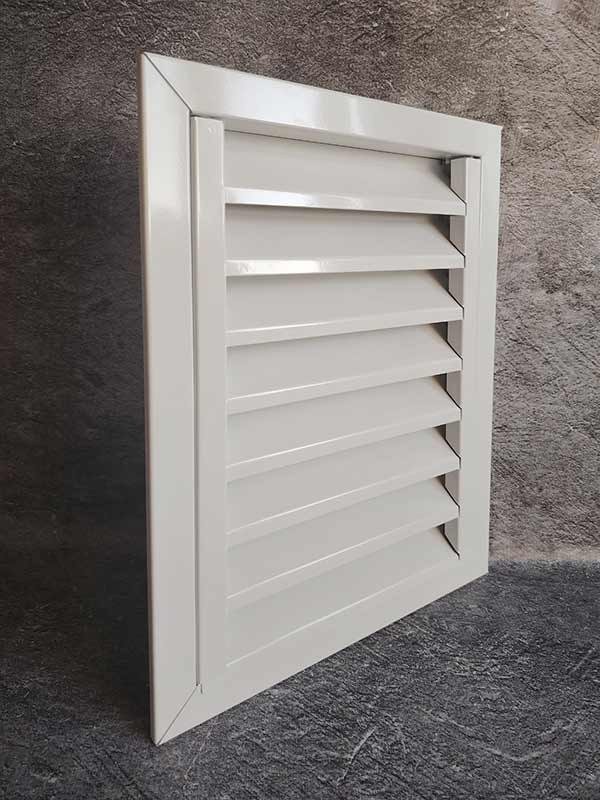

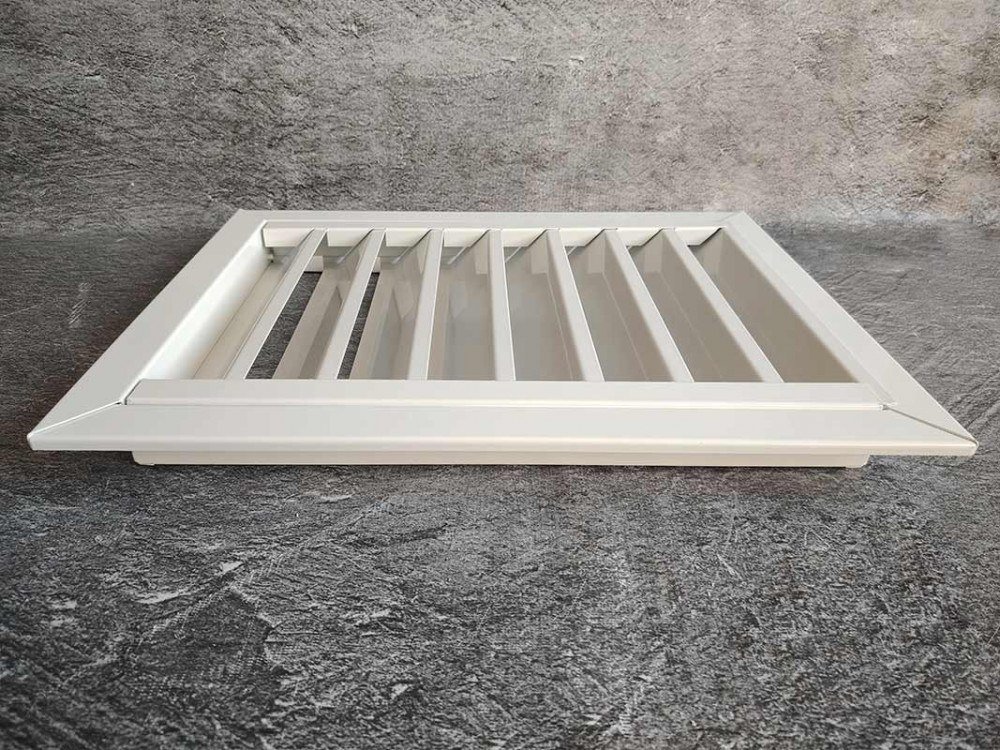

Решетка фасадная металлическая ФВР-С предназначена для систем принудительной вентиляции зданий и сооружений любого назначения. Решетка ФВР-С полностью изготовлена из листового оцинкованного металлопроката, состоит из рамки и вставленных в рамку Z-образных ламелей. Конфигурация рамки и ламелей стандартная – согласно чертежа, по индивидуальному заказу возможна любая конфигурация и размерность рамки и ламелей.

Финишное покрытие доступно в виде порошковых полиэфирных эмалей в цвета согласно каталогу RAL.

Изготовление решетки фасадной металлической ФВР-С возможно любых размеров по ширине и высоте с точностью до 1мм, как цельной конструкцией, так и сборной при закрытии больших вентиляционных шахт.

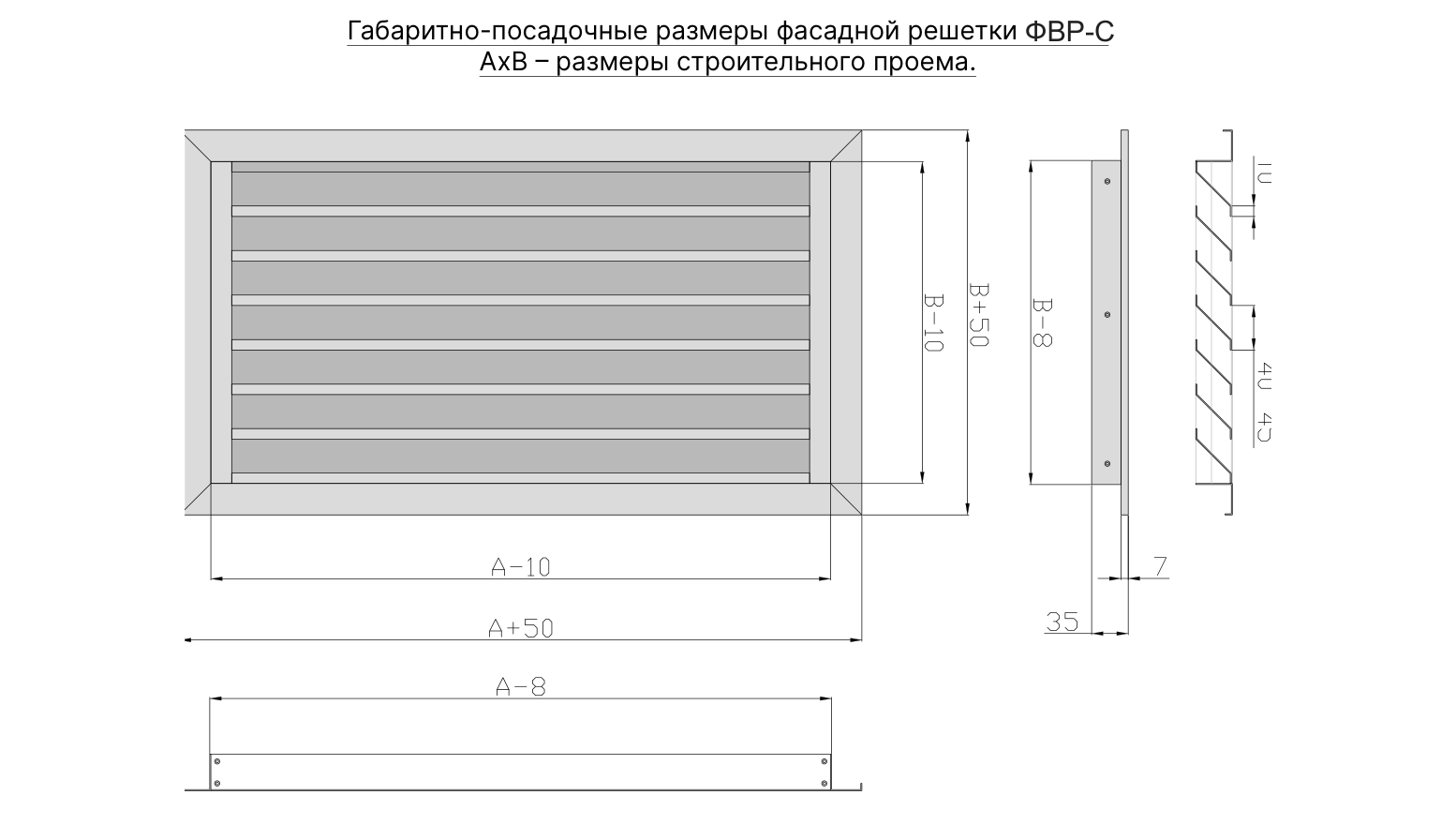

Размеры

Способ крепления решётки выбирается в зависимости от того, важен ли внешний вид крепежа и есть ли доступ к обратной стороне проёма.

Отверстия под саморезы (О)

Самый распространённый способ: решётка притягивается к проёму саморезами или заклёпками прямо через лицевую рамку. Головки крепежа остаются видны с лицевой стороны — по запросу решётка поставляется с готовыми отверстиями под саморезы.

Монтажный уголок (МУ)

К рамке решётки жёстко приварен монтажный уголок, через который она крепится саморезами к закладному элементу (ответному уголку) в проёме или адаптере. Ответный уголок в комплект поставки не входит.

Монтажная пластина (МП)

Полностью скрытое крепление: пластина устанавливается на решётку (приварена намертво либо на болтах — съёмный вариант) и фиксируется в проёме саморезами, дюбелями или анкерами. Требует доступа с внутренней стороны проёма.
