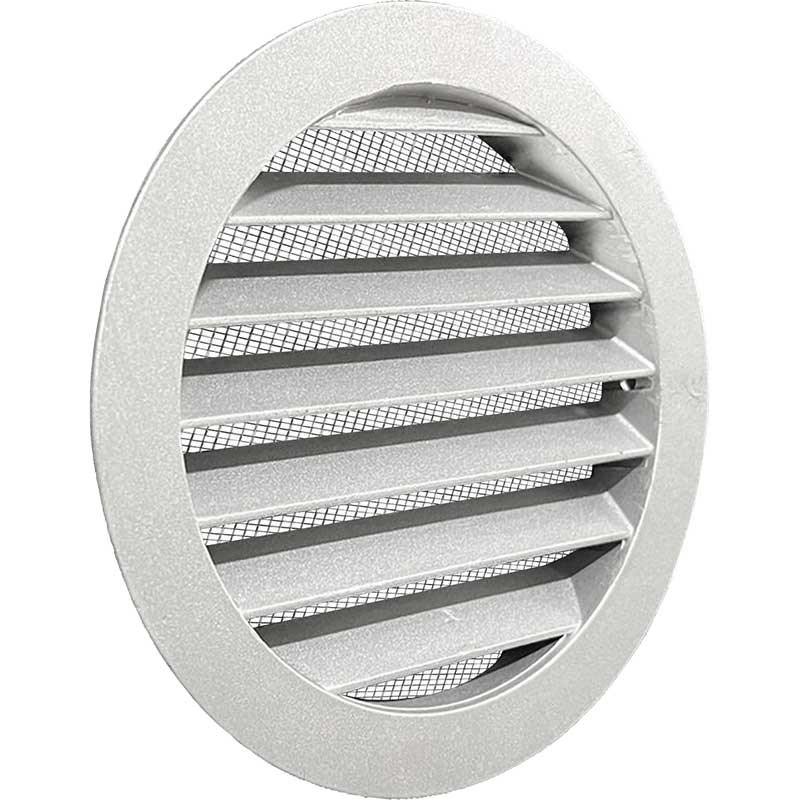

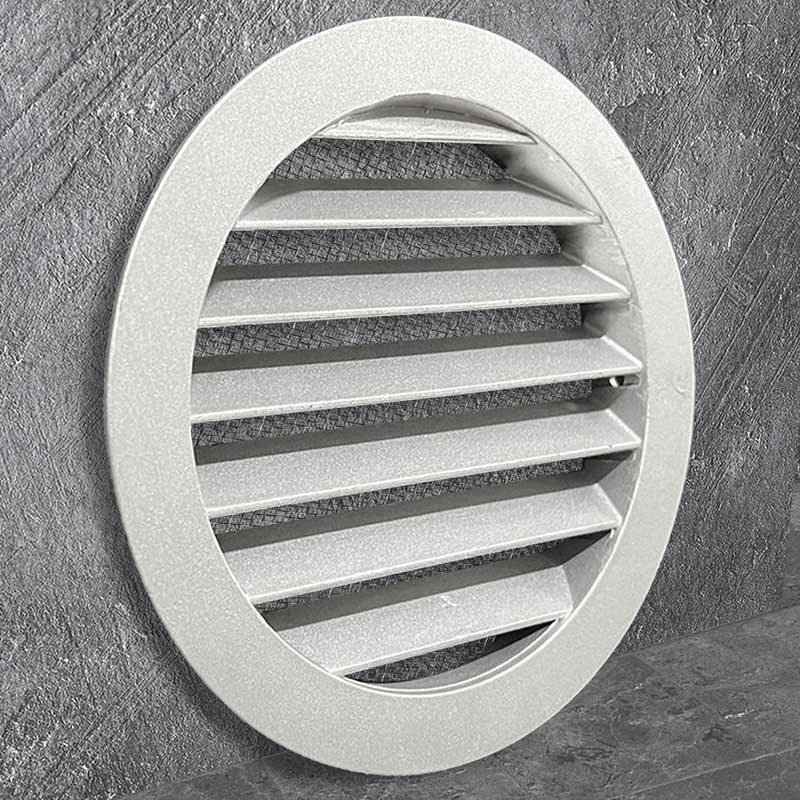

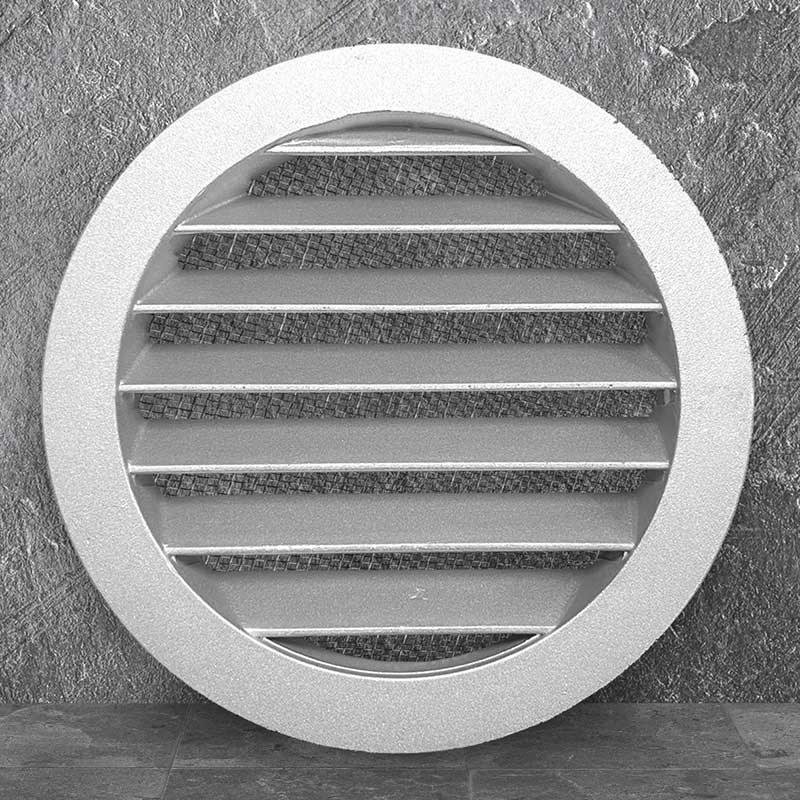

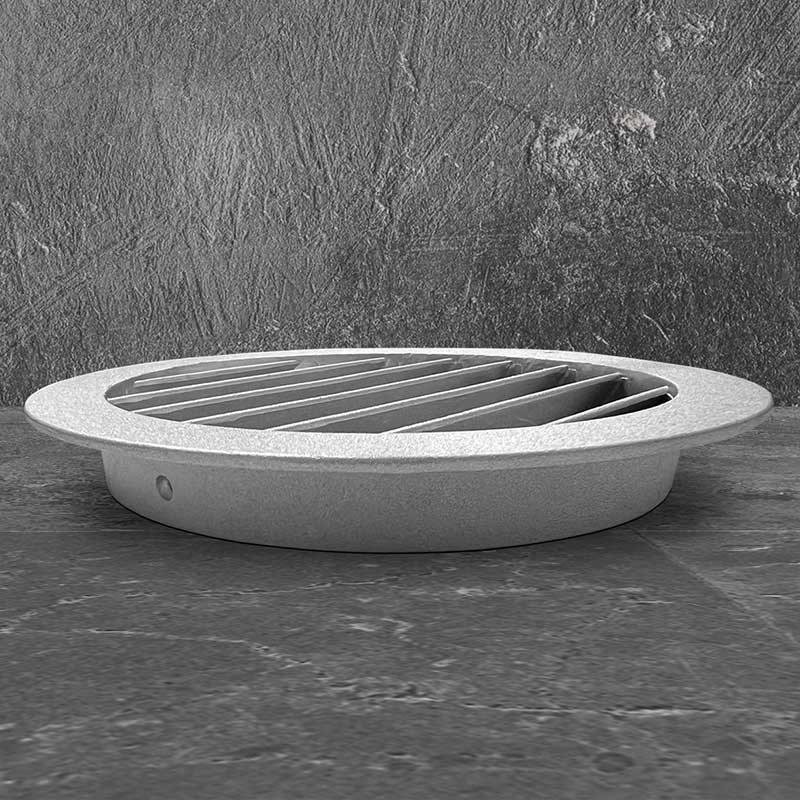

Круглая решетка на продухи IGC

Описание

Круглая наружная решетка IGС предназначена для установки в воздуховод круглого сечения как на приток, так и на вытяжку.

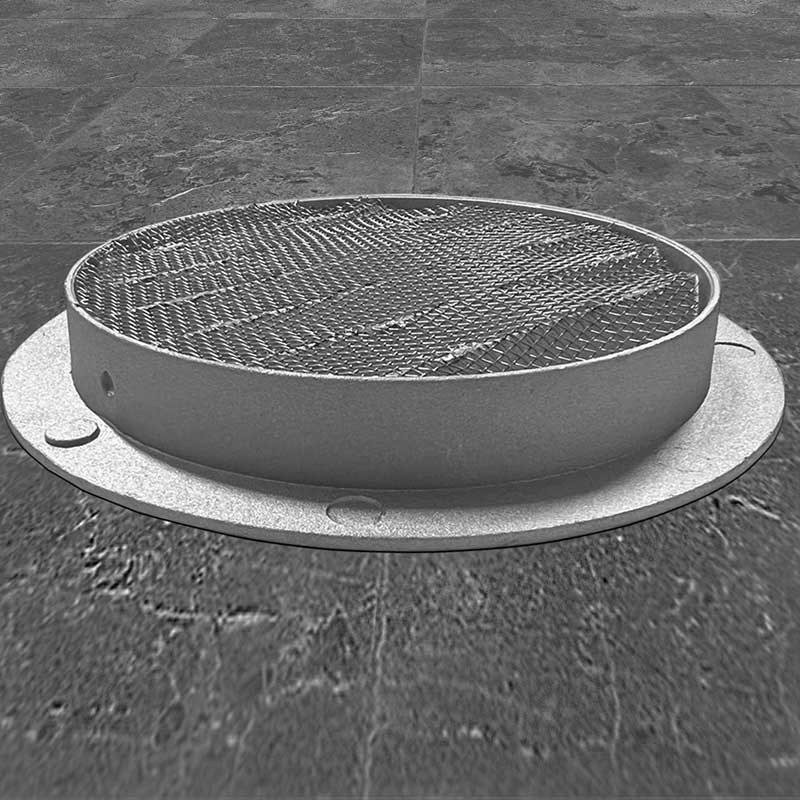

Решетка представляет собой рамку из тавра и неподвижно закрепленных ламелей.  Конструкция предусматривает сетку на тыльной стороне решетки, что обеспечивает защиту вентиляционной системы от мелких вредителей и посторонних предметов.

Решетки изготавливаются из алюминия и по умолчанию поставляются без покрытия. По запросу возможно покрытие в любой цвет по международной шкале RAL.

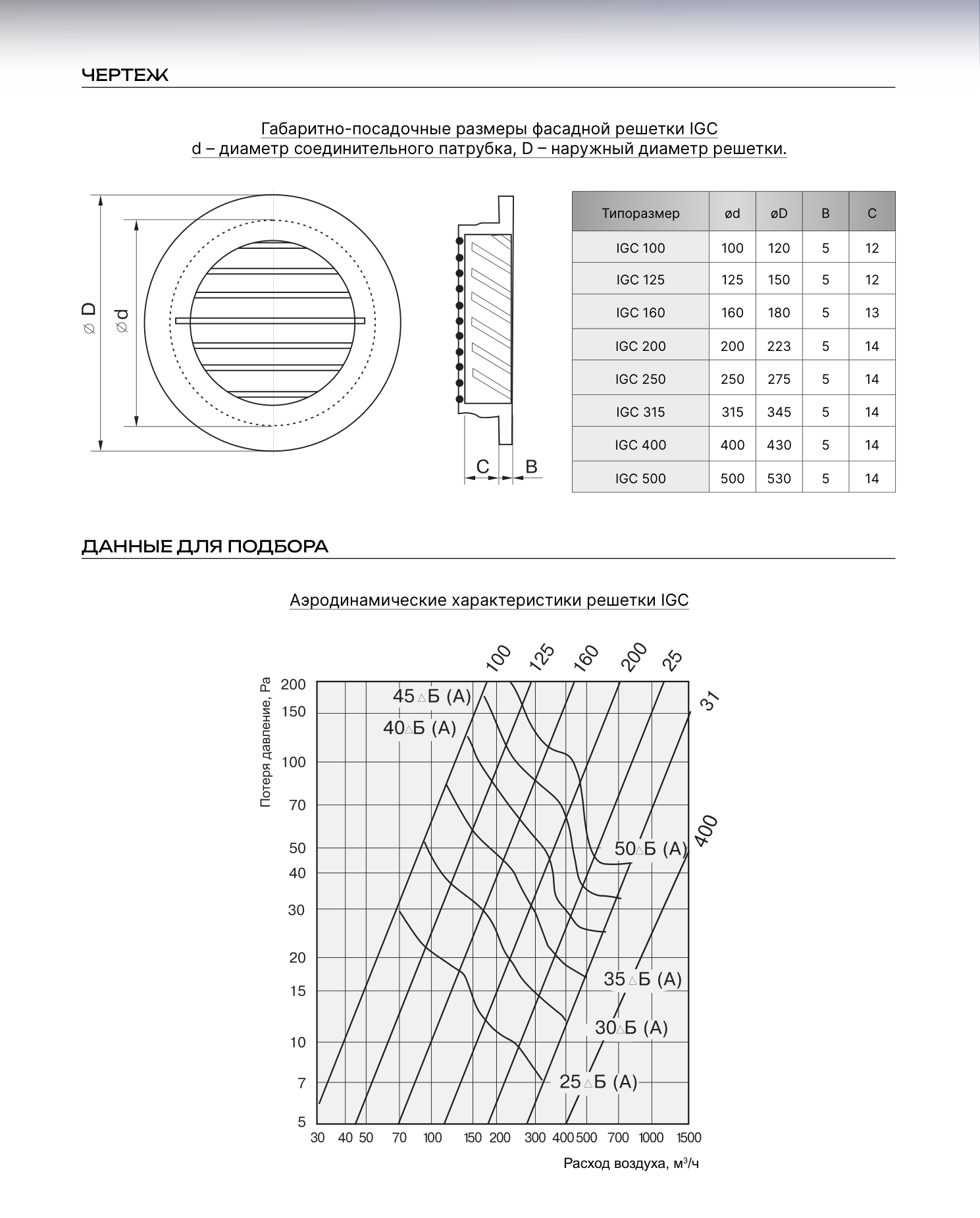

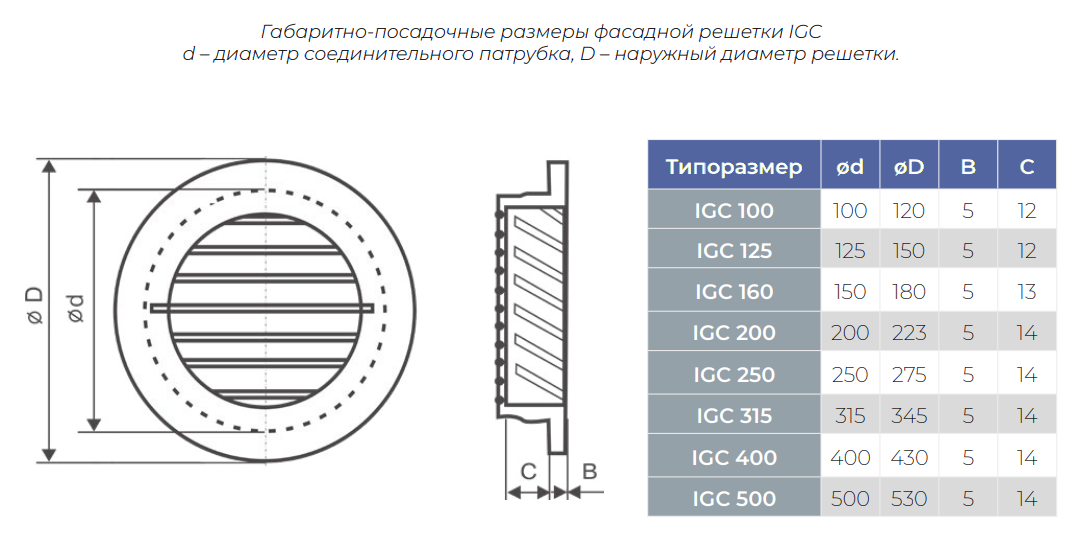

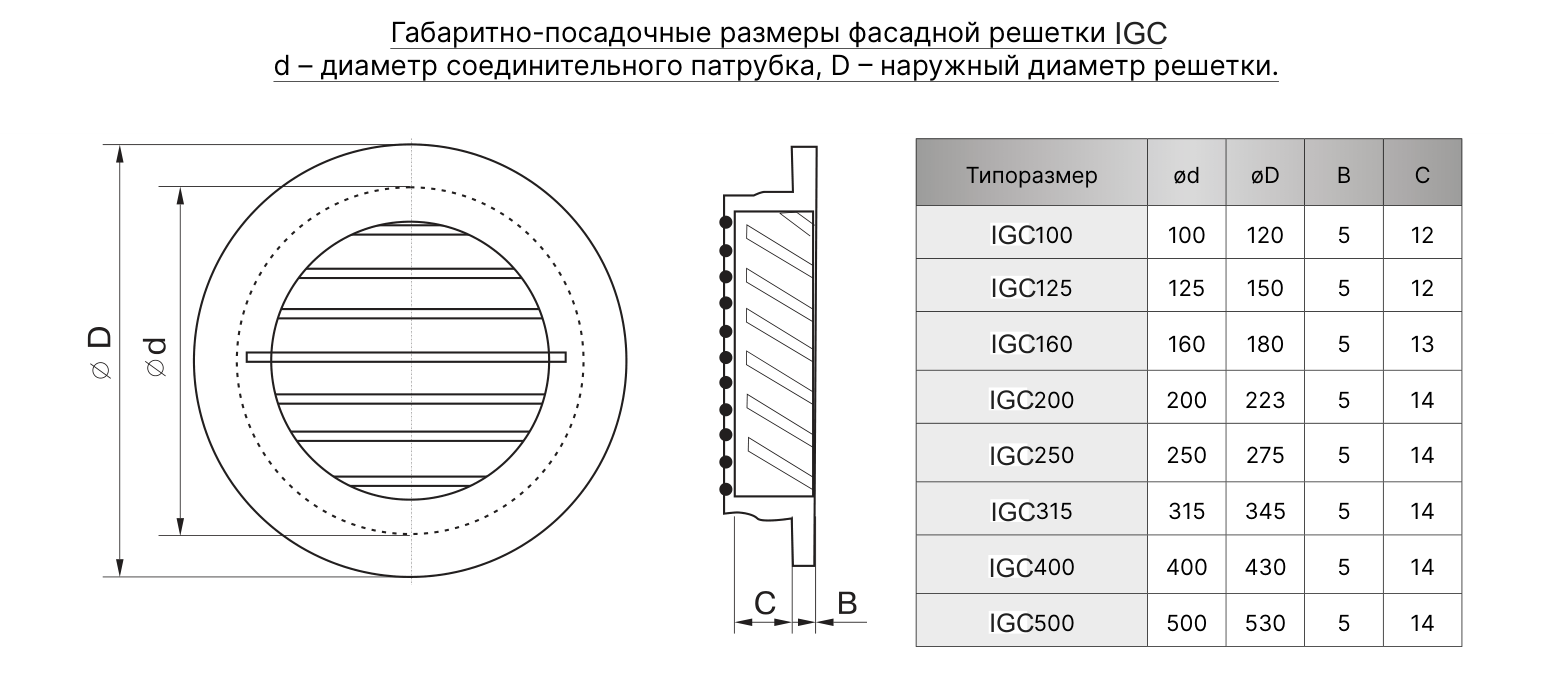

Размеры

Способ крепления решётки выбирается в зависимости от того, важен ли внешний вид крепежа и есть ли доступ к обратной стороне проёма.

Отверстия под саморезы (О)

Самый распространённый способ: решётка притягивается к проёму саморезами или заклёпками прямо через лицевую рамку. Головки крепежа остаются видны с лицевой стороны — по запросу решётка поставляется с готовыми отверстиями под саморезы.

Монтажный уголок (МУ)

К рамке решётки жёстко приварен монтажный уголок, через который она крепится саморезами к закладному элементу (ответному уголку) в проёме или адаптере. Ответный уголок в комплект поставки не входит.

Монтажная пластина (МП)

Полностью скрытое крепление: пластина устанавливается на решётку (приварена намертво либо на болтах — съёмный вариант) и фиксируется в проёме саморезами, дюбелями или анкерами. Требует доступа с внутренней стороны проёма.
