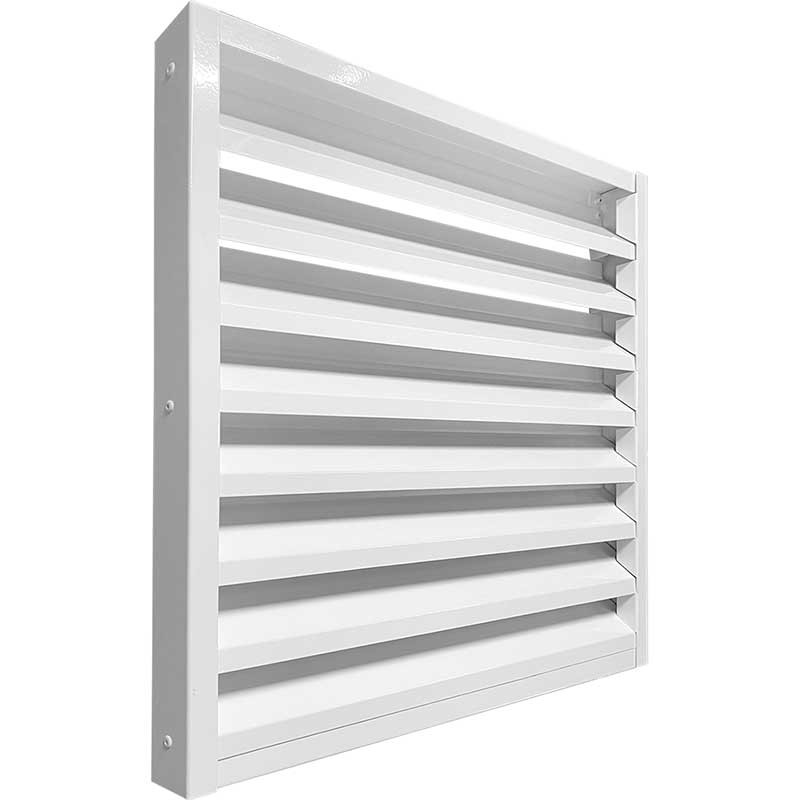

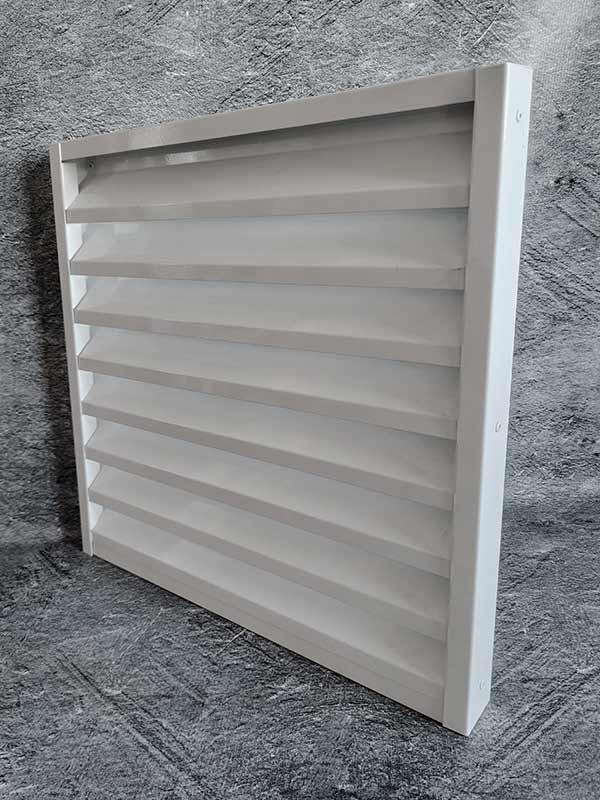

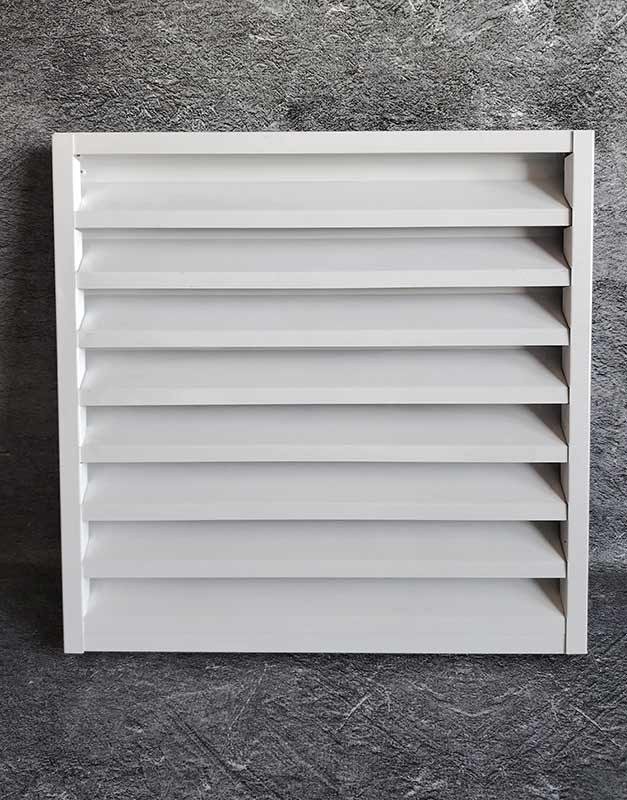

Накладная решетка из оцинкованной стали ФВР-НС

Описание

Решетка ФВР-НС по назначению и функциональности полностью повторяет  решетку ФВР-С. Единственным конструктивным отличием является накладной тип исполнения, ее рамка сделана без внешнего фланца. Решетка ФВР-НС накладывается на проем, либо полностью утапливается в проеме.

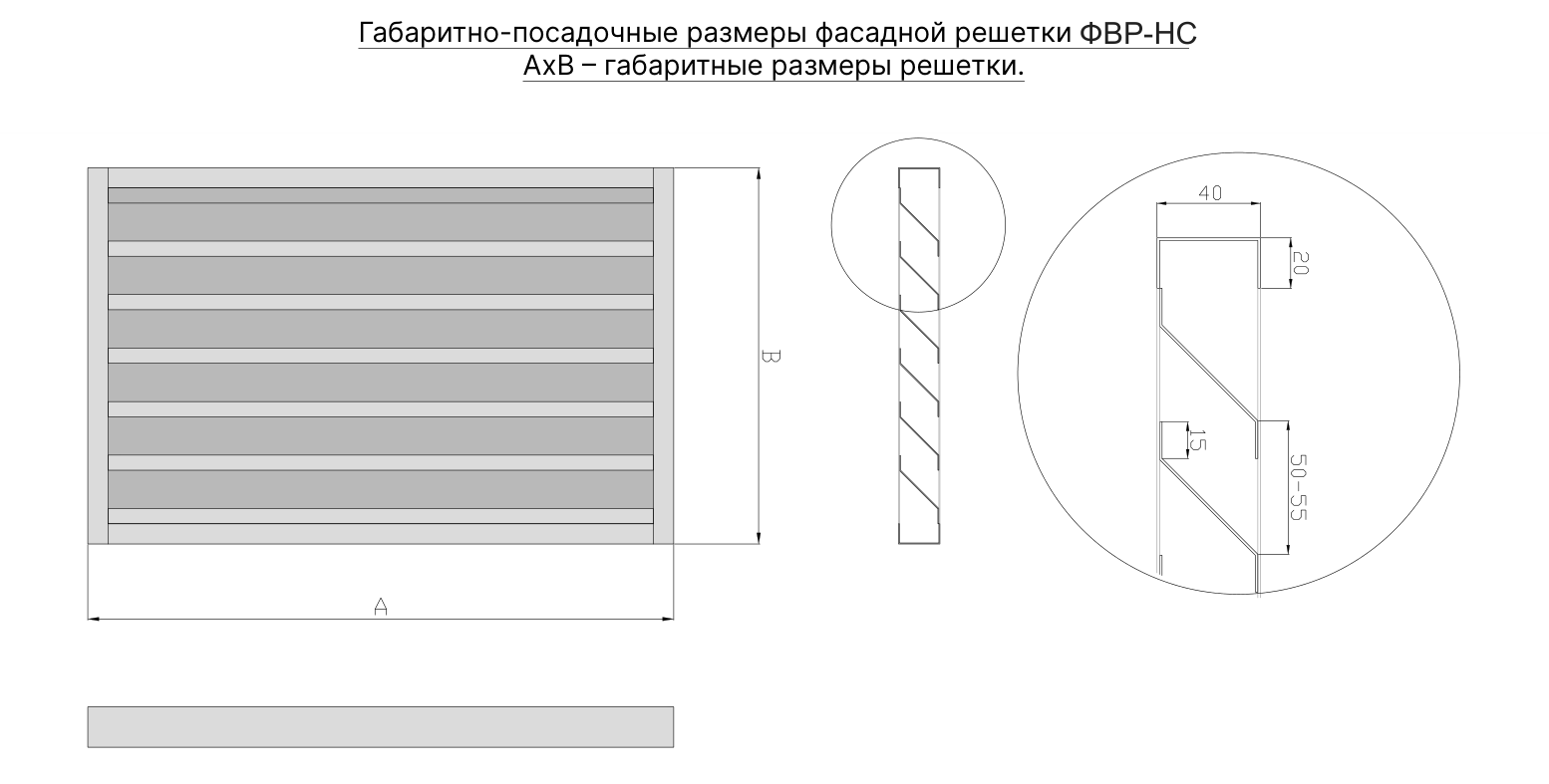

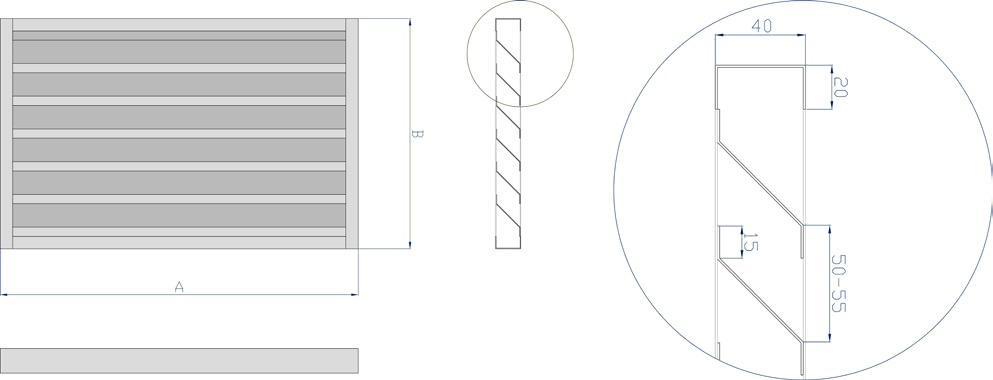

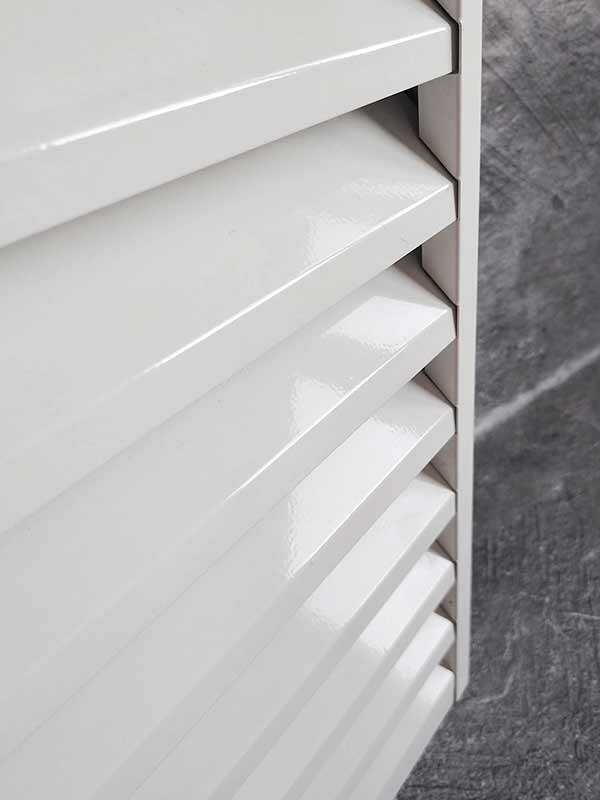

Стальная жалюзийная решетка ФВР-НС предназначена для систем принудительной вентиляции зданий и сооружений любого назначения. Решетка состоит из рамки и вставленных в рамку Z-образных ламелей. Конфигурация рамки и ламелей стандартная – согласно чертежа, по индивидуальному заказу возможна любая конфигурация, размерность рамки и ламелей.

Изготовление жалюзийной решетки ФВР-НС возможно любых размеров по ширине и высоте с точностью до 1 мм, как цельной конструкцией, так и сборной при закрытии больших вентиляционных шахт.

Материалы изготовления

Решетка ФВР-НС полностью изготовлена из листового оцинкованного металлопроката толщиной 0,8 мм и окрашены порошковой краской в цвет по шкале RAL. По умолчанию решетки окрашиваются в стандартный белый цвет RAL 9016, по желанию возможна окраска в любой цвет по шкале RAL.

Способ крепления решётки выбирается в зависимости от того, важен ли внешний вид крепежа и есть ли доступ к обратной стороне проёма.

Отверстия под саморезы (О)

Самый распространённый способ: решётка притягивается к проёму саморезами или заклёпками прямо через лицевую рамку. Головки крепежа остаются видны с лицевой стороны — по запросу решётка поставляется с готовыми отверстиями под саморезы.

Монтажный уголок (МУ)

К рамке решётки жёстко приварен монтажный уголок, через который она крепится саморезами к закладному элементу (ответному уголку) в проёме или адаптере. Ответный уголок в комплект поставки не входит.

Монтажная пластина (МП)

Полностью скрытое крепление: пластина устанавливается на решётку (приварена намертво либо на болтах — съёмный вариант) и фиксируется в проёме саморезами, дюбелями или анкерами. Требует доступа с внутренней стороны проёма.
