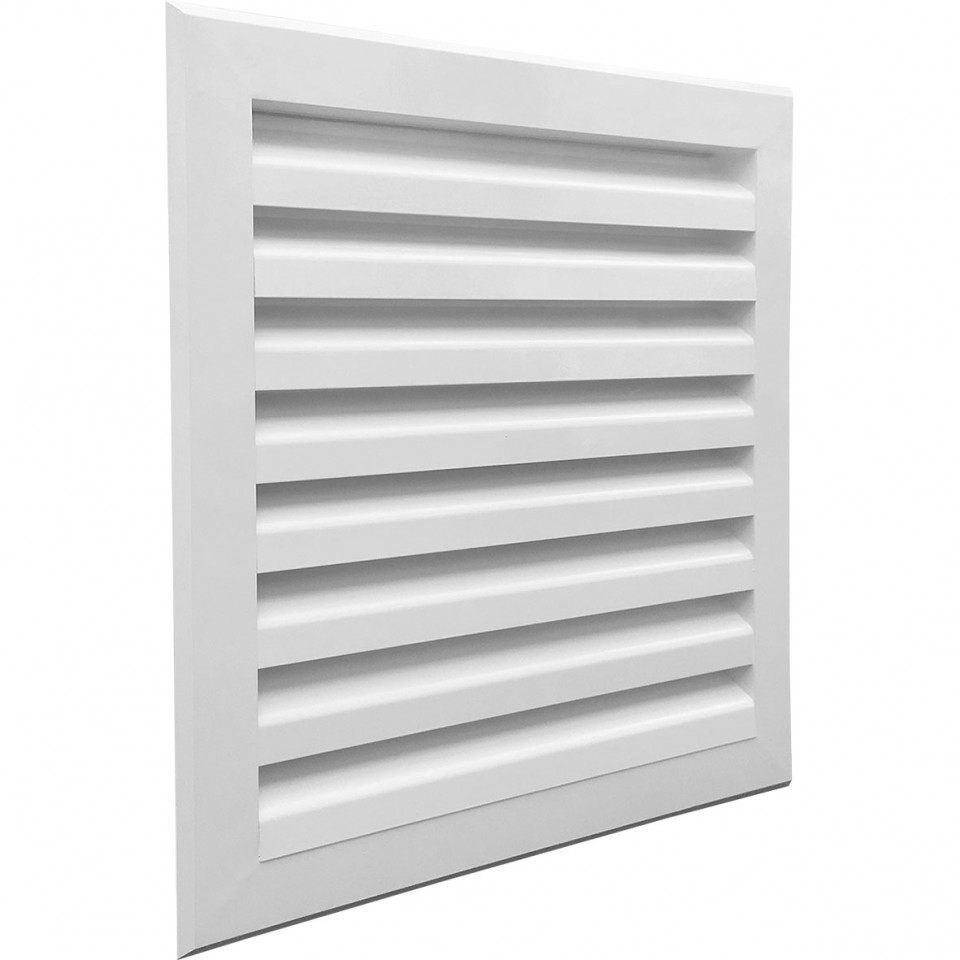

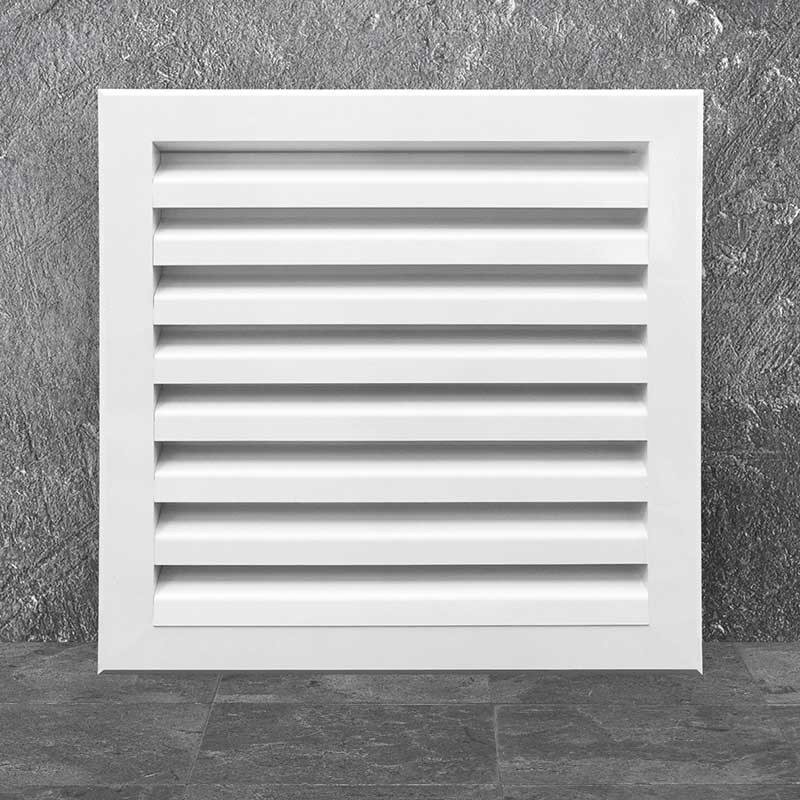

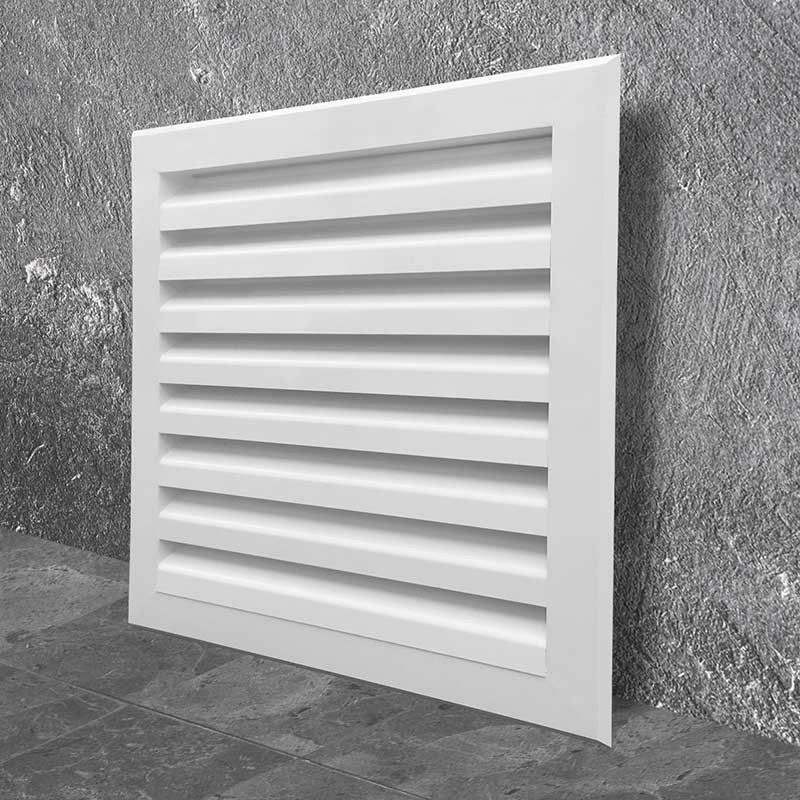

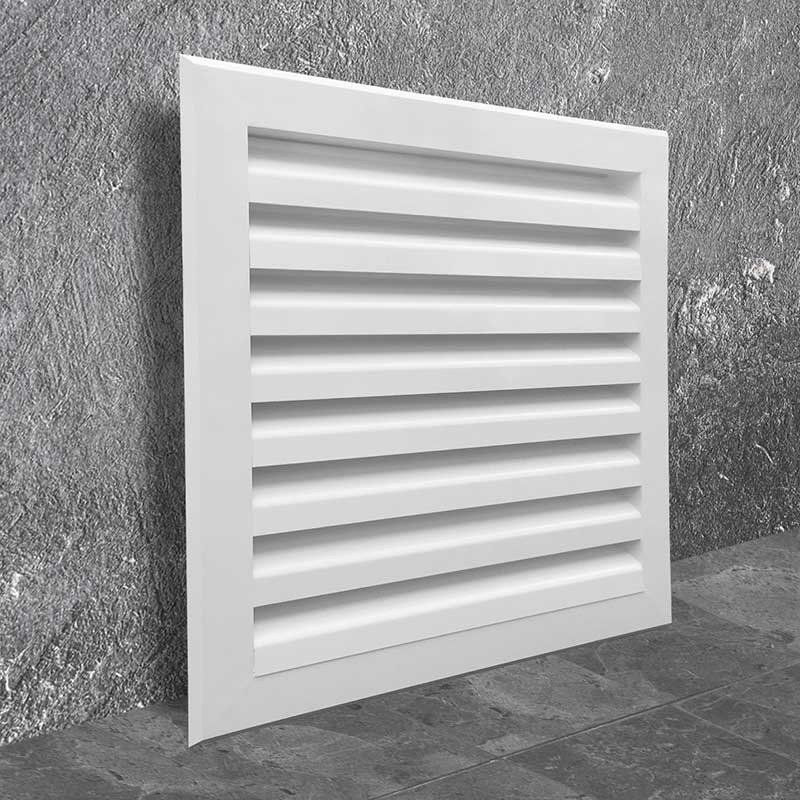

Вентиляционные решетки ФВРГ с Г-образными жалюзи обеспечивают надежную защиту воздуховодов от попадания посторонних предметов и позволяют качественно декорировать места выхода вентиляционных труб.
Особенности конструкции
Фасадная вентиляционная решетка ФВРГ представляет собой раму выполненная из уголка 45х45 и необычной Г-образной ламели установленной в нее неподвижно. Конструкция изготавливается из алюминиевого профиля АД31 (ГОСТ 22233-2001). Изделие покрывается порошковой полиэфирной краской в базовый белый цвет (RAL 9016), под заказ – в любой оттенок (по международному каталогу RAL). Размерный ряд изделий включает в себя стандартные типоразмеры.
Технические требования
Предельные отклонения размеров вентиляционной решетки не должны превышать: по длине и ширине +/- 1,5мм. Стороны решетки должны быть перпендикулярны, отклонение от сторон не должно превышать 0,5 мм на 100 мм длины. Монтаж изделий на месте из установки должен производиться в соответствии с эскизами вентиляционной решетки. Очистка происходит за счет удаления загрязнений с помощью мягкой ткани смоченной теплой водой или мыльным раствором.
Особенности
Вент.система: Приточная и вытяжная
Назначение: Защита воздуховода от осадков и посторонних предметов
Применение: На фасад
КЖС: 0,39
Конструкция
Тип решетки: Встраиваемый
Рамка: Уголок 45х45
Ламели: Г-образная форма с неизменным углом наклона 35˚
Максимальный: 6 м2 (при большем размере изготавливается из составных частей)
Материалы
Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018
Покрытие: Полимерно-порошковое окрашивание
Цвет: Любой цвет по каталогу RAL Classic (по умолчанию белый – RAL9016)

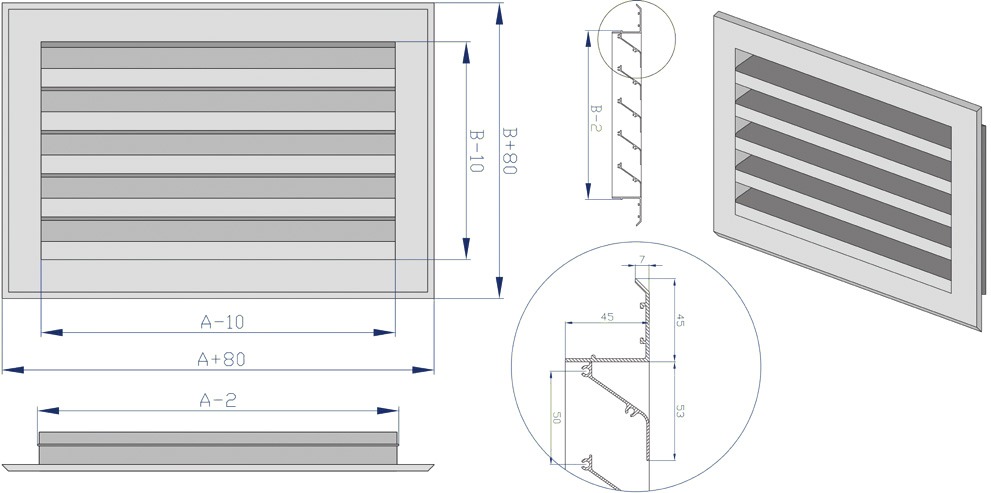

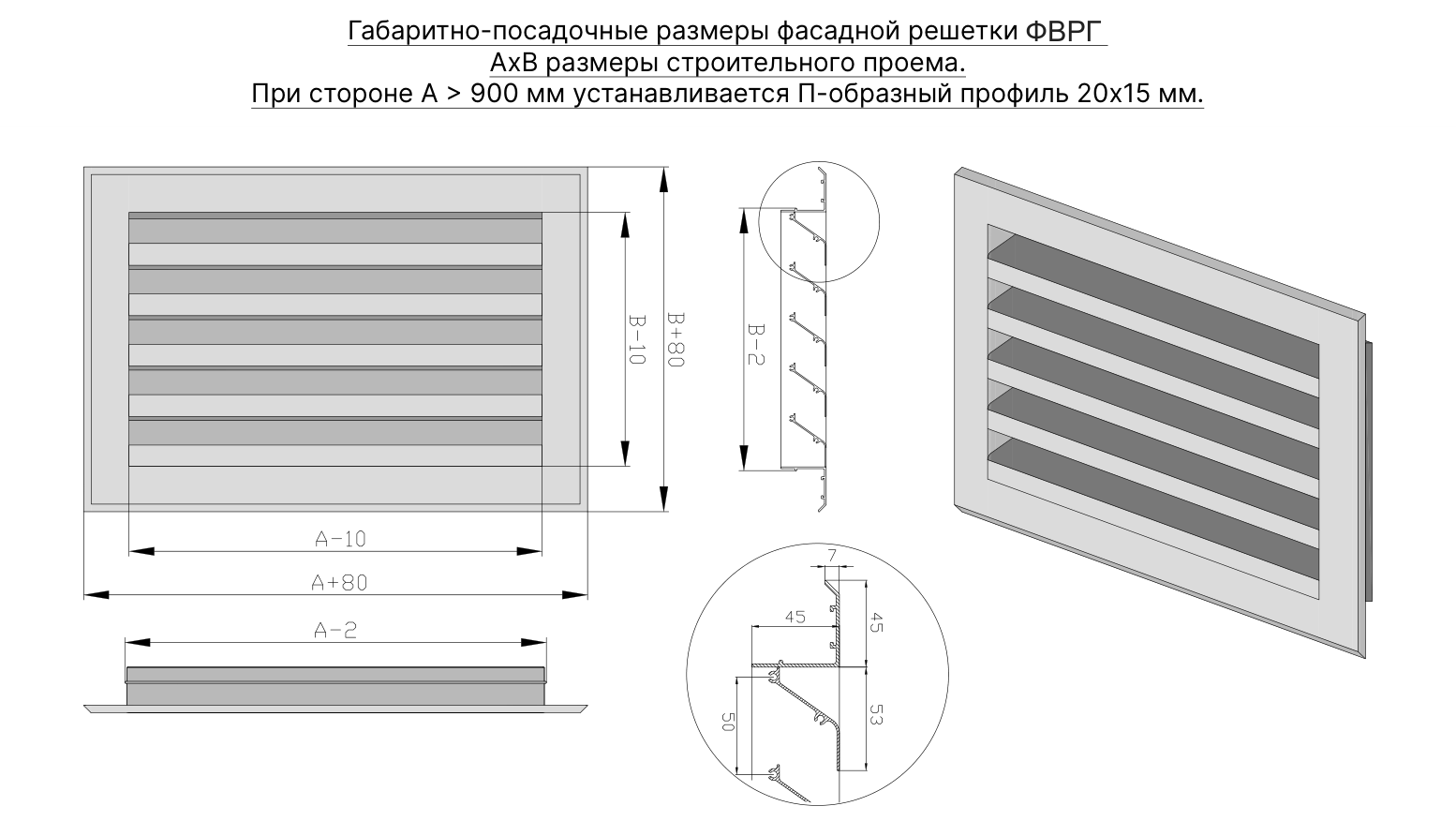

Чертёж, габаритные размеры и варианты монтажа ФВРГ:

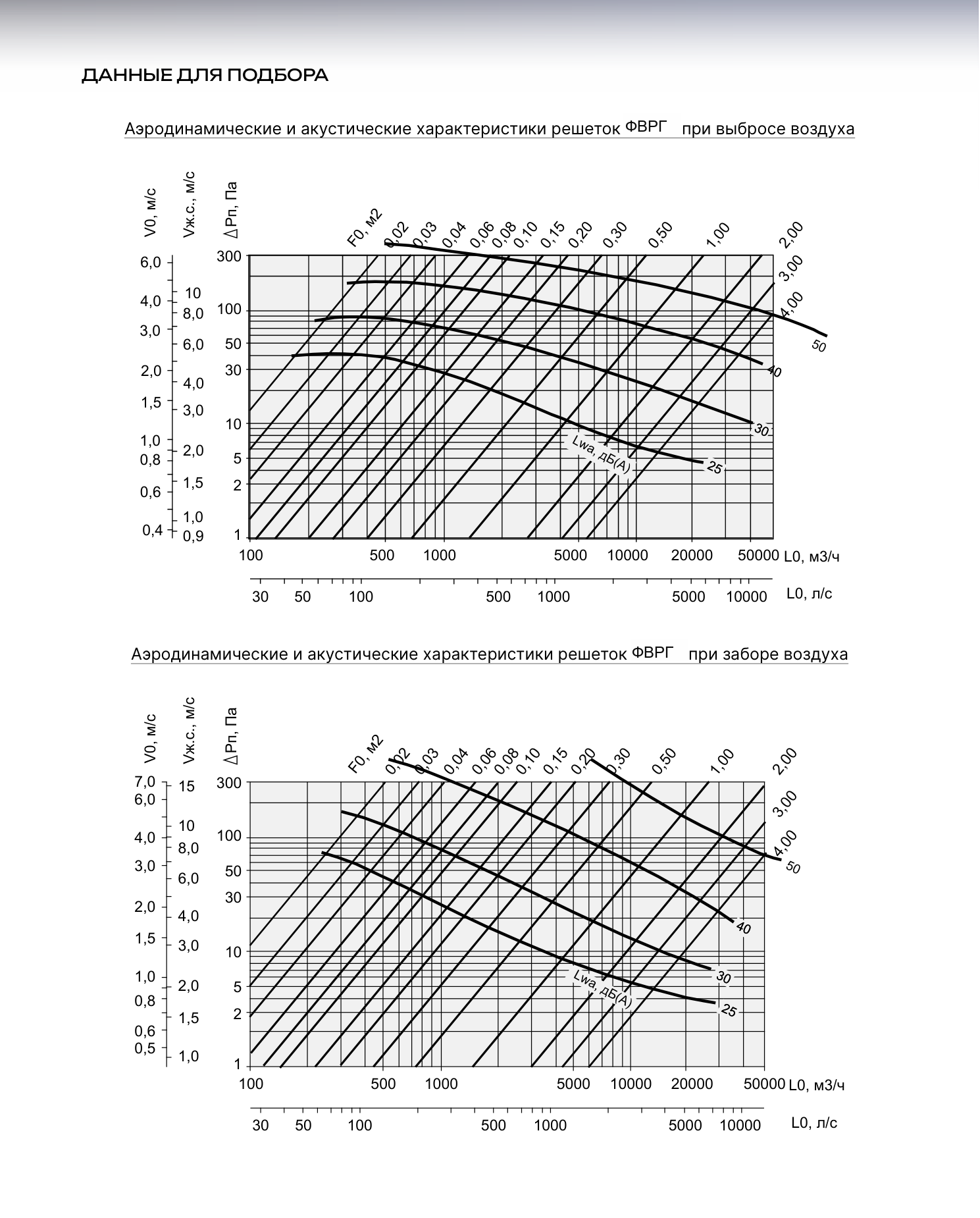

Аэродинамические и акустические характеристики ФВРГ (данные для подбора):
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ФВРГ:
Типоразмер, мм
Fс.с., м²
Масса, кг
200×200
0.014
0.60
300×300
0.033
1.07
400×400
0.059
1.65
500×500
0.093
2.35
600×600
0.135
3.17
700×700
0.185
4.10
800×800
0.243
5.14
900×900
0.308
6.30
1000×1000
0.381
7.57
1100×1100
0.462
8.96
1200×1200
0.551
10.46
1300×1300
0.647
12.07
1400×1400
0.752
13.80
1500×1500
0.864
15.65
1600×1600
0.983
17.60
1700×1700
1.111
19.68
1800×1800
1.246
21.86
1900×1900
1.390
24.17
2000×2000
1.540
26.58
Способ крепления решётки выбирается в зависимости от того, важен ли внешний вид крепежа и есть ли доступ к обратной стороне проёма.
Отверстия под саморезы (О)
Самый распространённый способ: решётка притягивается к проёму саморезами или заклёпками прямо через лицевую рамку. Головки крепежа остаются видны с лицевой стороны — по запросу решётка поставляется с готовыми отверстиями под саморезы.
Монтажный уголок (МУ)
К рамке решётки жёстко приварен монтажный уголок, через который она крепится саморезами к закладному элементу (ответному уголку) в проёме или адаптере. Ответный уголок в комплект поставки не входит.
Монтажная пластина (МП)
Полностью скрытое крепление: пластина устанавливается на решётку (приварена намертво либо на болтах — съёмный вариант) и фиксируется в проёме саморезами, дюбелями или анкерами. Требует доступа с внутренней стороны проёма.
ФВРГ - 300×500 - RAL 9016 - МП - С
ФВРГ
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
МП
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, МУ — монтажный уголок, МП — монтажная пластина
С
Комплектация: «–» — отсутствует, С — сетка ромбовидная 10×10, МС — москитная сетка
