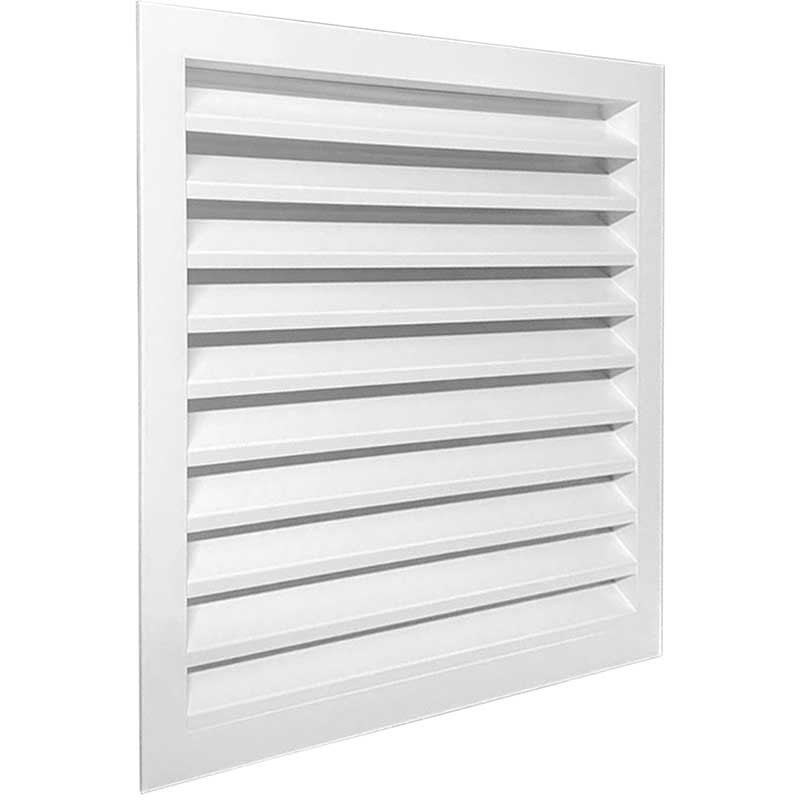

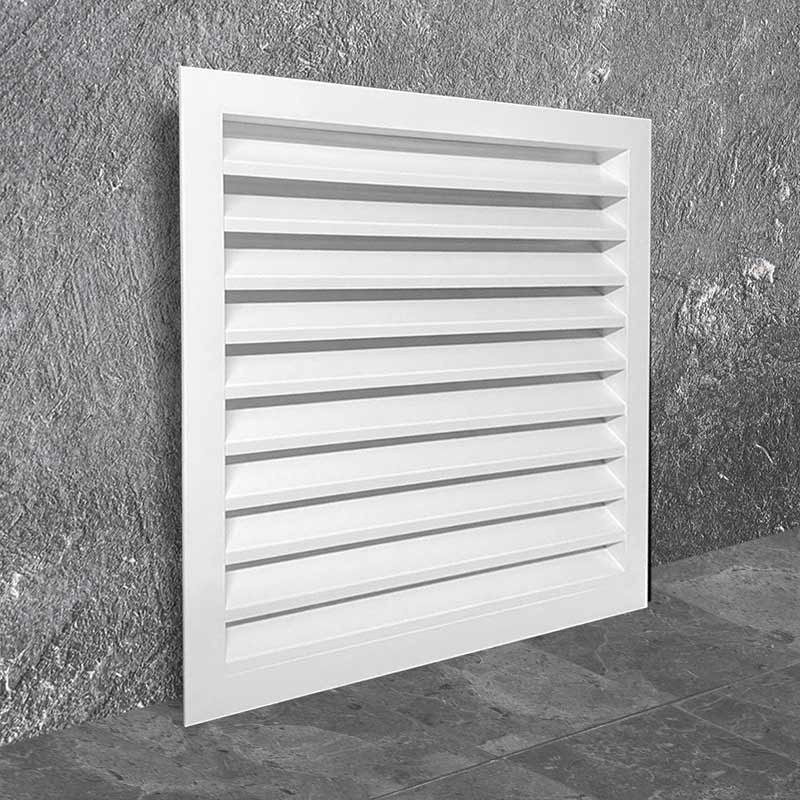

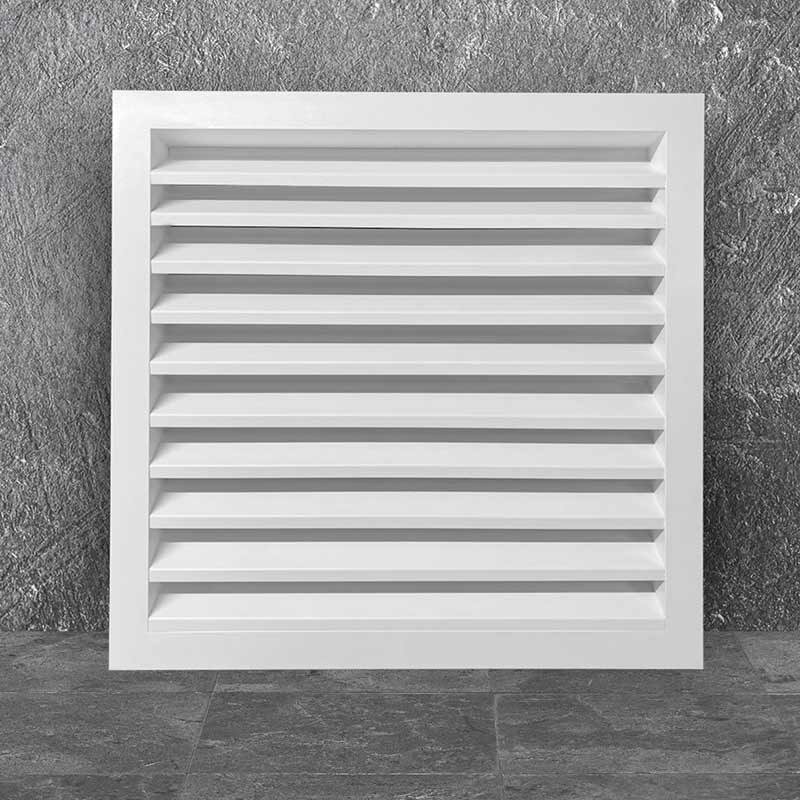

Наружная жалюзийная решетка ВР-40 применяется в приточно-вытяжной вентиляции для защиты воздуховода от осадков и посторонних предметов. Решетка представляет собой рамку из усиленного уголка 45х30, в которой неподвижно закреплены жалюзи Z-образной формы под углом 60˚. Еще одна важная отличительная особенность вентиляционной решётки ВР-40 – повышенный коэффициент живого сечения – 0,63, тогда как у обычной наружной решетки ФВР – 0,41.
Материалы изготовления
При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.
Особенности
Вент.система: Приточная и вытяжная
Назначение: Защита воздуховода от осадков и посторонних предметов
Максимальный: 6 м2 (при большем размере изготавливается из составных частей)
Материалы
Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018
Покрытие: Полимерно-порошковое окрашивание
Цвет: Любой цвет по каталогу RAL Classic (по умолчанию белый – RAL9016)

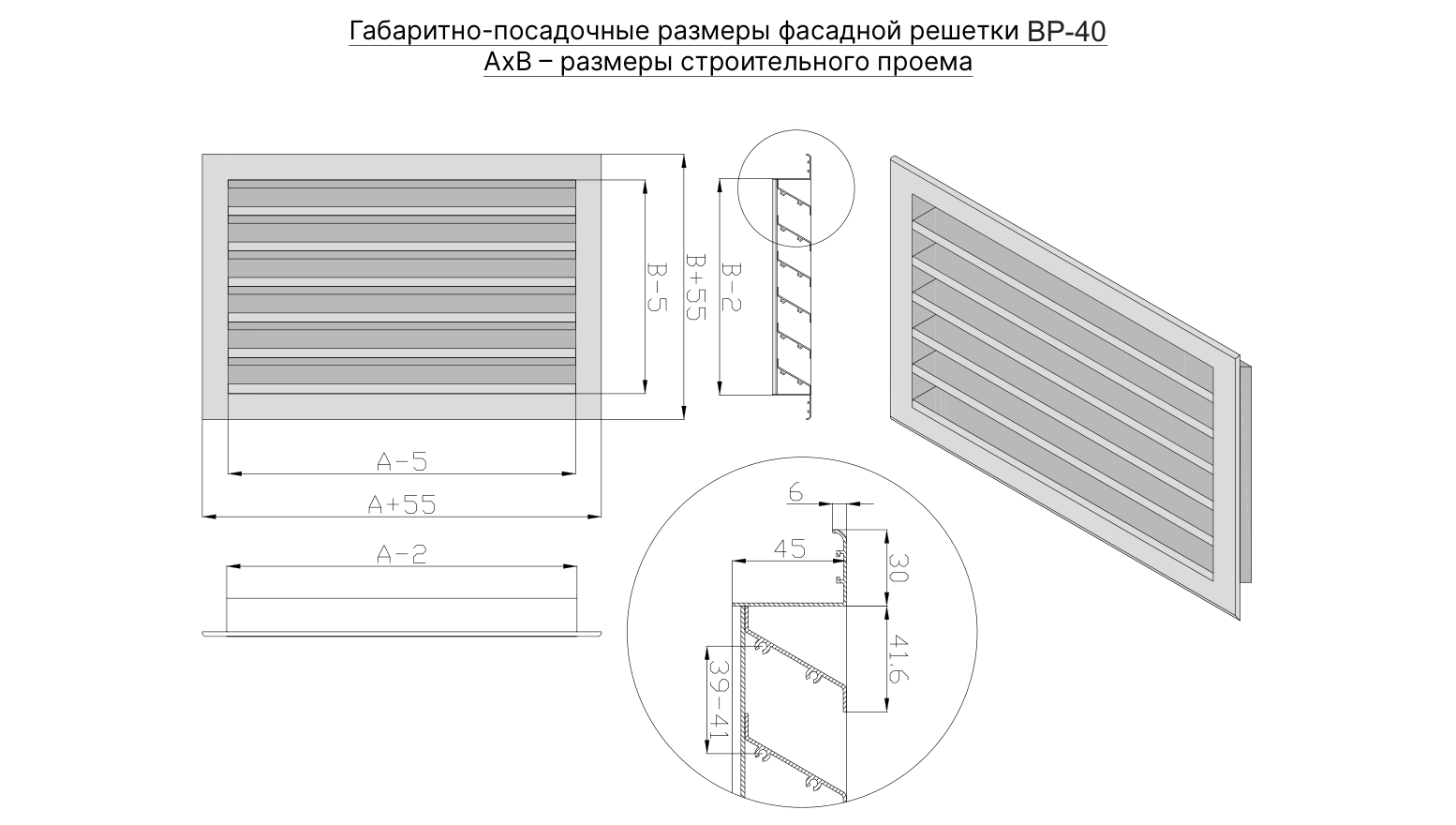

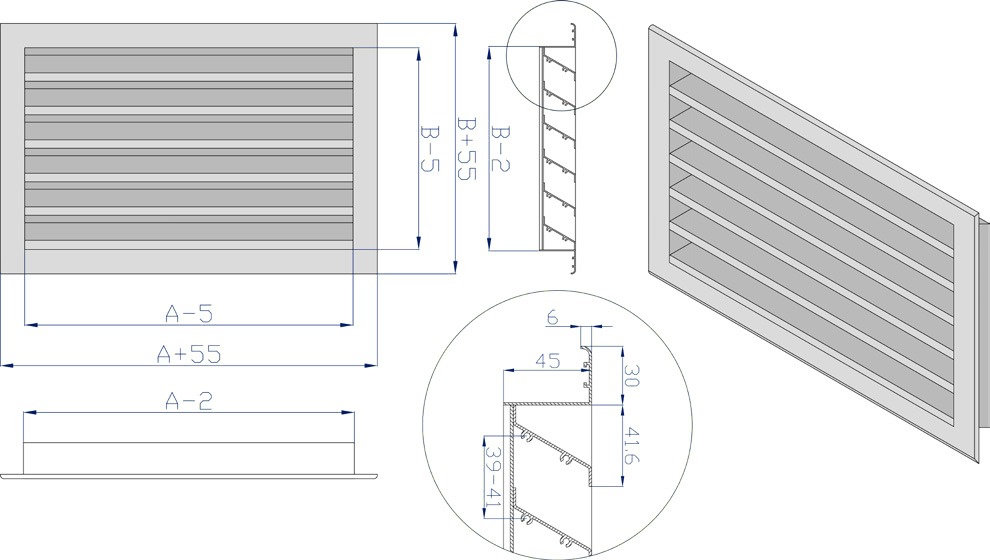

Чертёж, габаритные размеры и варианты монтажа ВР-40:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ВР-40:
Типоразмер, мм
Fс.с., м²
Масса, кг
300×300
0.045
0.96
400×400
0.081
1.47
500×500
0.127
2.10
600×600
0.183
2.84
700×700
0.250
3.69
800×800
0.327
4.66
900×900
0.415
5.75
1000×1000
0.513
6.95
1100×1100
0.621
8.26
1200×1200
0.740
9.68
1300×1300
0.869
11.23
1400×1400
1.008
12.88
1500×1500
1.158
14.65
1600×1600
1.318
16.53
1700×1700
1.488
18.53
1800×1800
1.669
20.64
1900×1900
1.860
22.87
2000×2000
2.062
25.21
Способ крепления решётки выбирается в зависимости от того, важен ли внешний вид крепежа и есть ли доступ к обратной стороне проёма.
Отверстия под саморезы (О)
Самый распространённый способ: решётка притягивается к проёму саморезами или заклёпками прямо через лицевую рамку. Головки крепежа остаются видны с лицевой стороны — по запросу решётка поставляется с готовыми отверстиями под саморезы.
Монтажный уголок (МУ)
К рамке решётки жёстко приварен монтажный уголок, через который она крепится саморезами к закладному элементу (ответному уголку) в проёме или адаптере. Ответный уголок в комплект поставки не входит.
Монтажная пластина (МП)
Полностью скрытое крепление: пластина устанавливается на решётку (приварена намертво либо на болтах — съёмный вариант) и фиксируется в проёме саморезами, дюбелями или анкерами. Требует доступа с внутренней стороны проёма.
ВР-40 - 300×500 - RAL 9016 - МП - С
ВР-40
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
МП
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, МУ — монтажный уголок, МП — монтажная пластина
С
Комплектация: «–» — отсутствует, С — сетка ромбовидная 10×10, МС — москитная сетка
