Наружная накладная регулируемая решетка ФВРНР

Описание

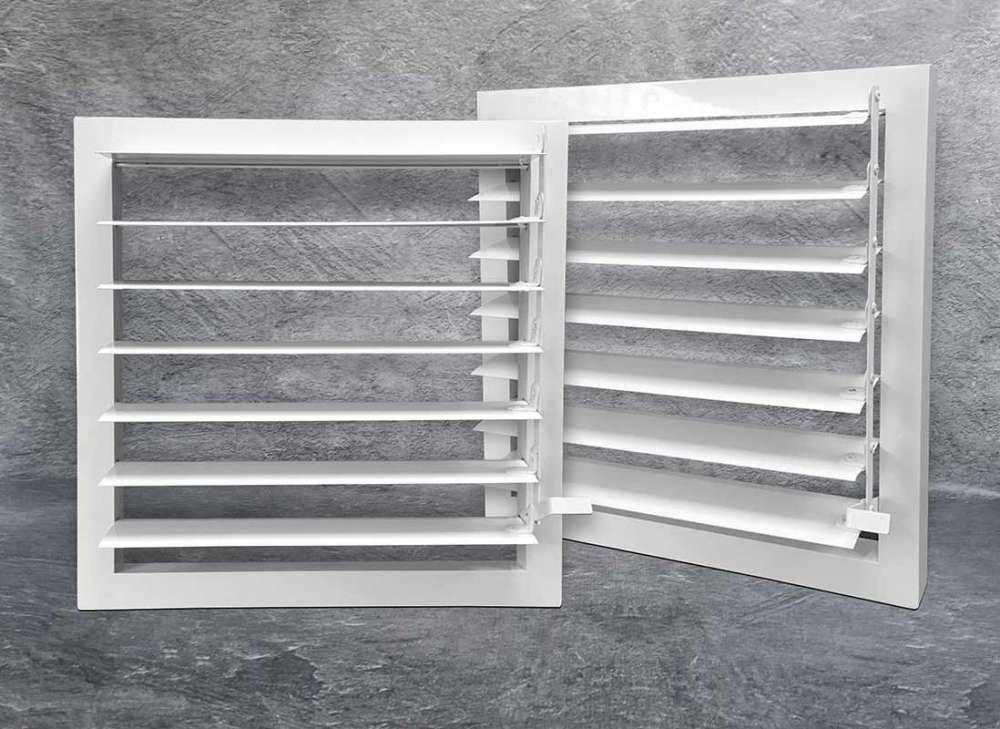

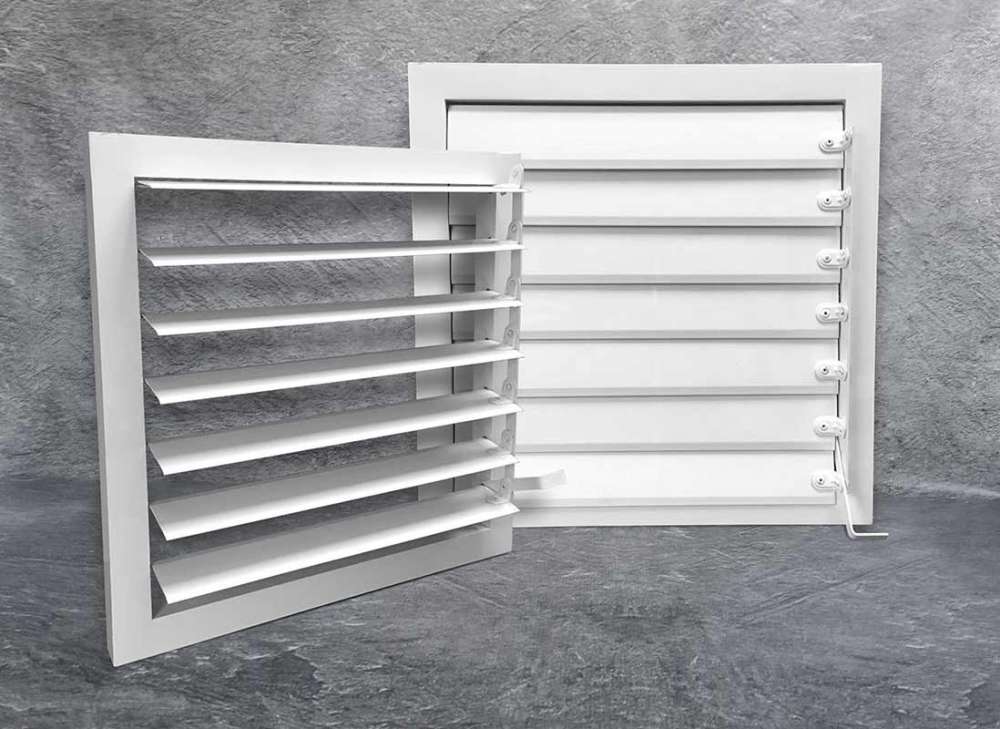

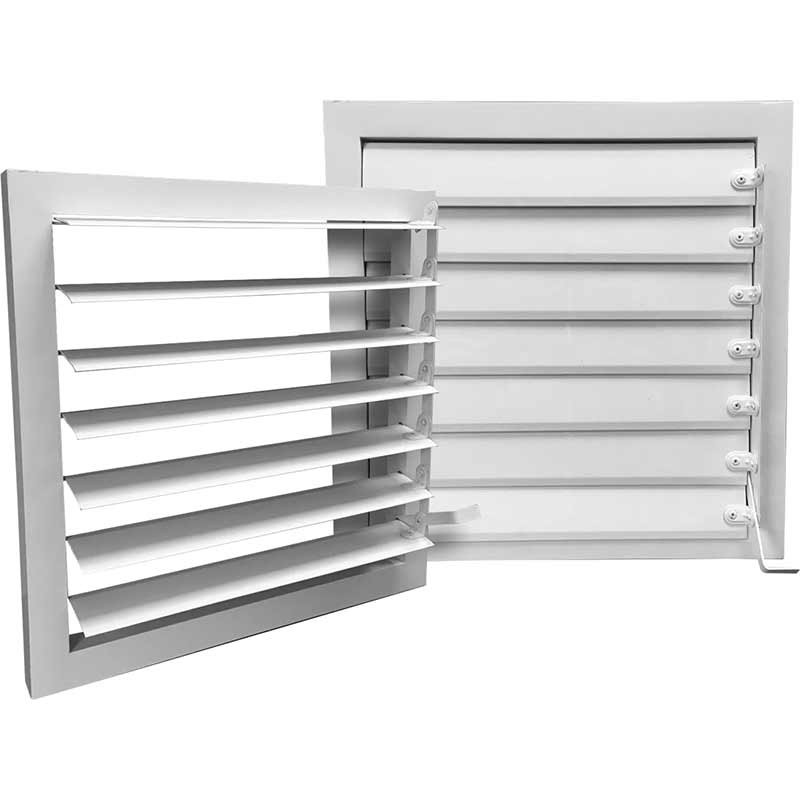

Решетка накладного типа ФВРНР с подвижными ламелями предназначена для регулировки потока воздуха. Открытие/закрытие лопаток выполняется вручную с помощью рычага расположенного либо с лицевой, либо с задней стороны решетки или одновременно с двух сторон.

Решетки ФВРНР подлежат установке как снаружи здания , так и внутри помещения.  Минимальный размер решетки – 100х100 мм, максимальный – 2000х1000 мм. В случае перекрытия проёмов больших размеров решетки поставляются в виде секций и легко стыкуются в проёме при монтаже, или же возможно изготовление цельной конструкции с габаритами до 6000х3000 мм. Для решеток большого размера применяется усиленный профиль обеспечивающий жёсткость всего изделия.

Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

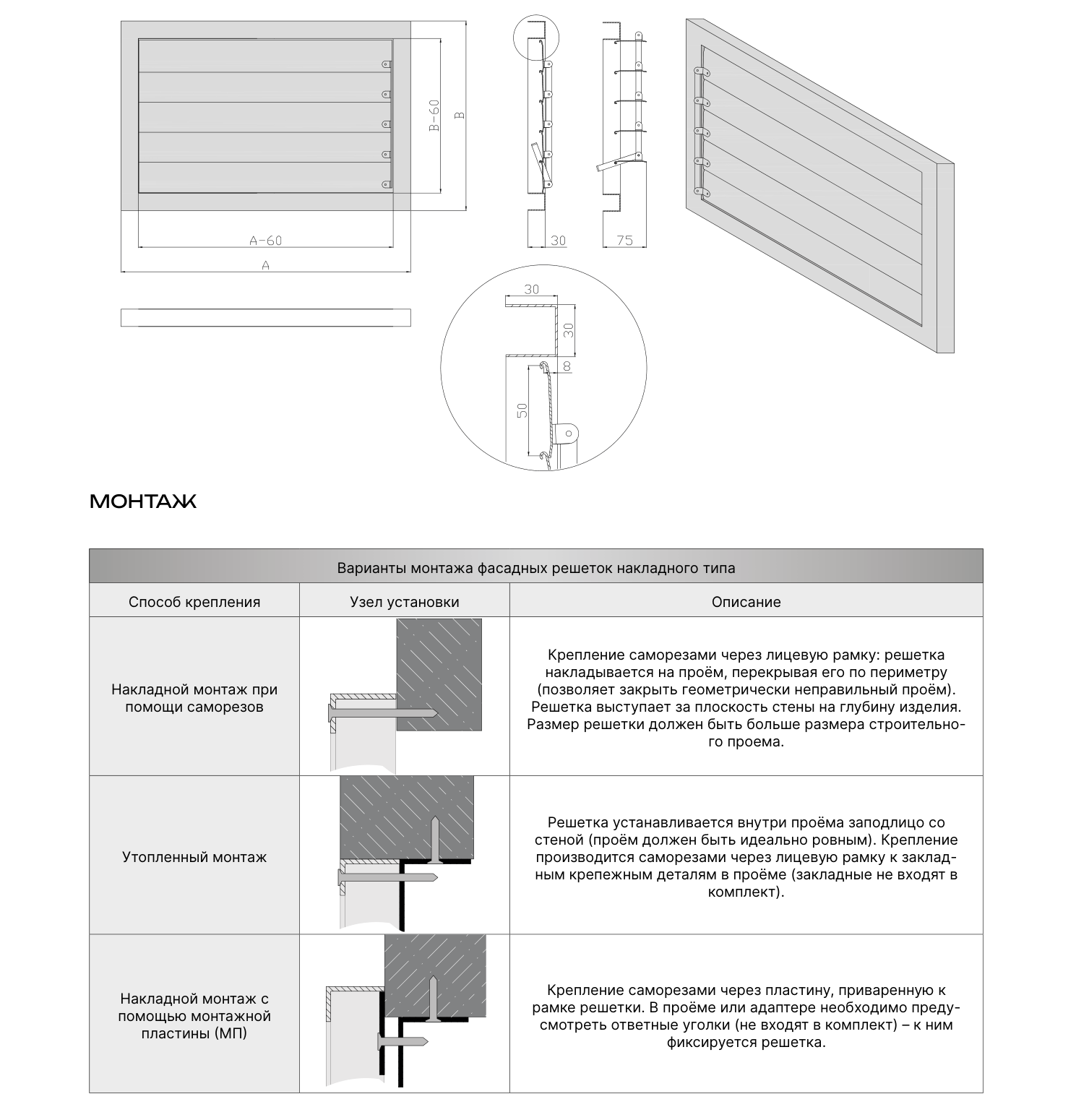

Варианты монтажа:

• накладной монтаж;
• утопленный монтаж;
• монтаж с помощью монтажной пластины.

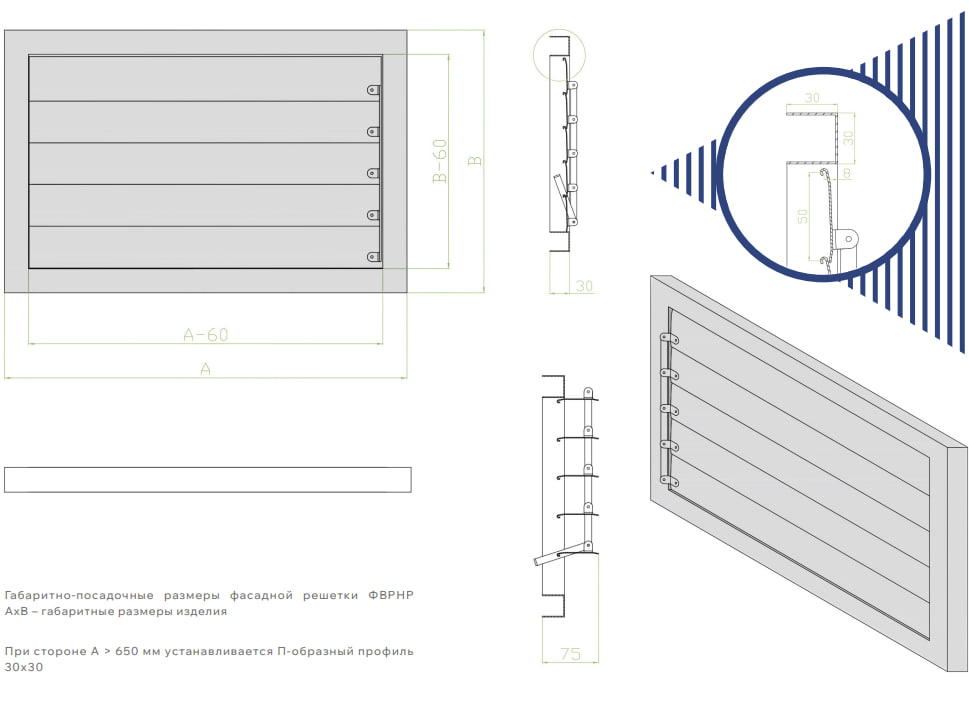

Размеры

Способ крепления решётки выбирается в зависимости от того, важен ли внешний вид крепежа и есть ли доступ к обратной стороне проёма.

Отверстия под саморезы (О)

Самый распространённый способ: решётка притягивается к проёму саморезами или заклёпками прямо через лицевую рамку. Головки крепежа остаются видны с лицевой стороны — по запросу решётка поставляется с готовыми отверстиями под саморезы.

Монтажный уголок (МУ)

К рамке решётки жёстко приварен монтажный уголок, через который она крепится саморезами к закладному элементу (ответному уголку) в проёме или адаптере. Ответный уголок в комплект поставки не входит.

Монтажная пластина (МП)

Полностью скрытое крепление: пластина устанавливается на решётку (приварена намертво либо на болтах — съёмный вариант) и фиксируется в проёме саморезами, дюбелями или анкерами. Требует доступа с внутренней стороны проёма.
