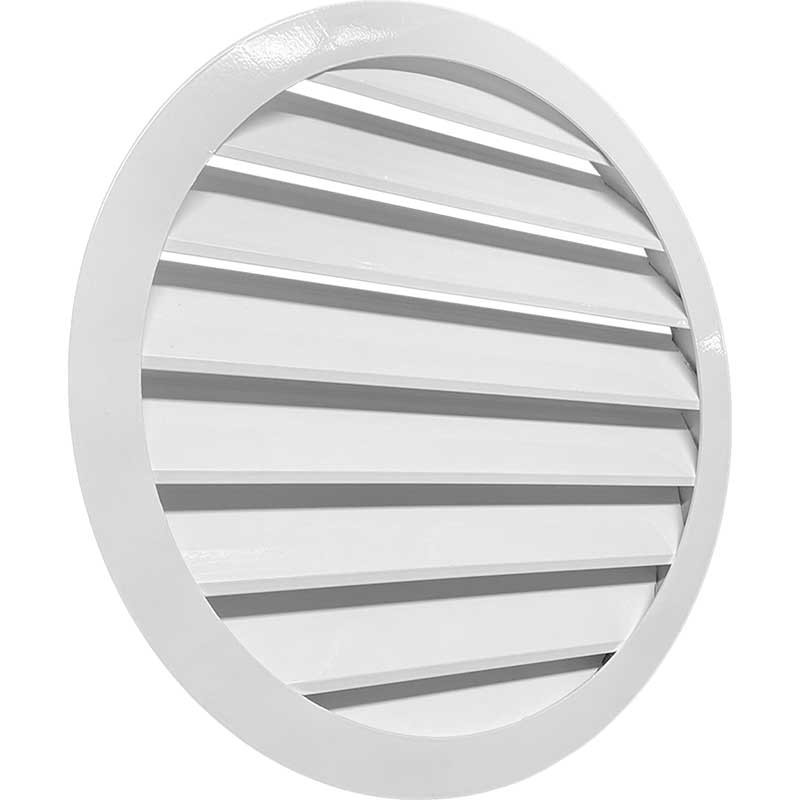

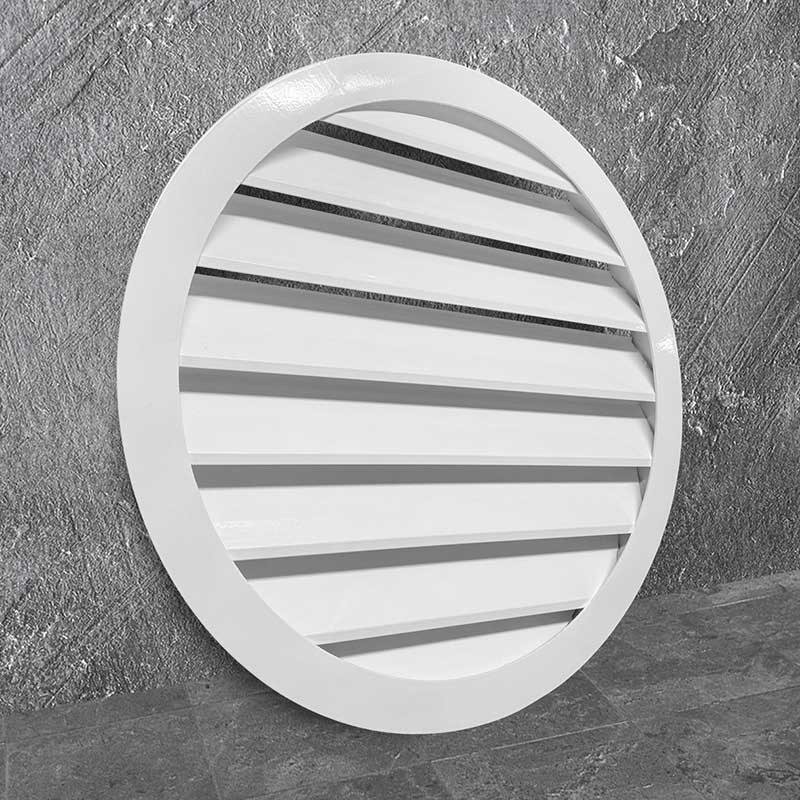

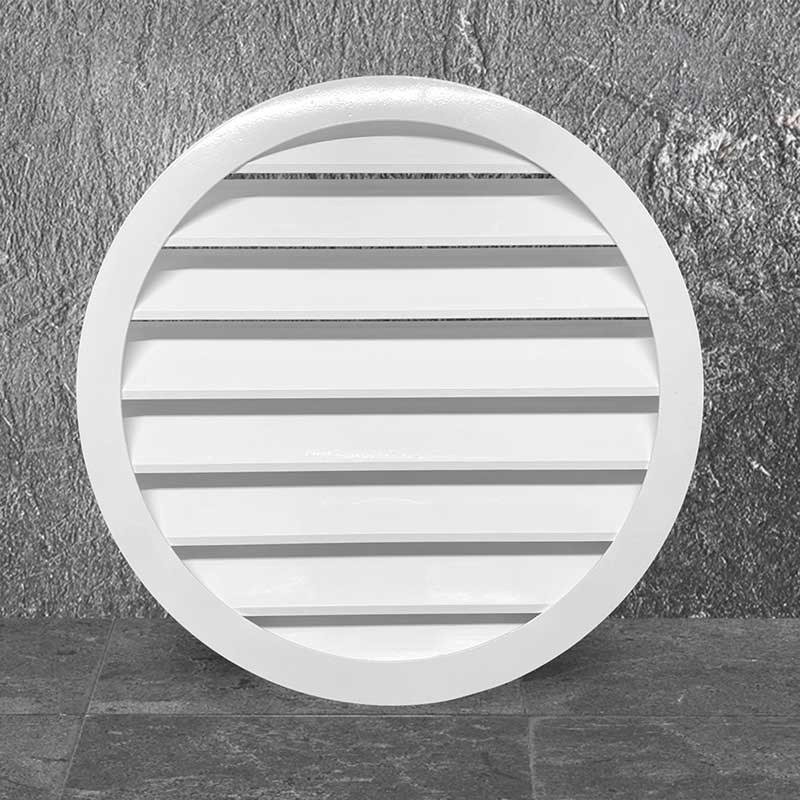

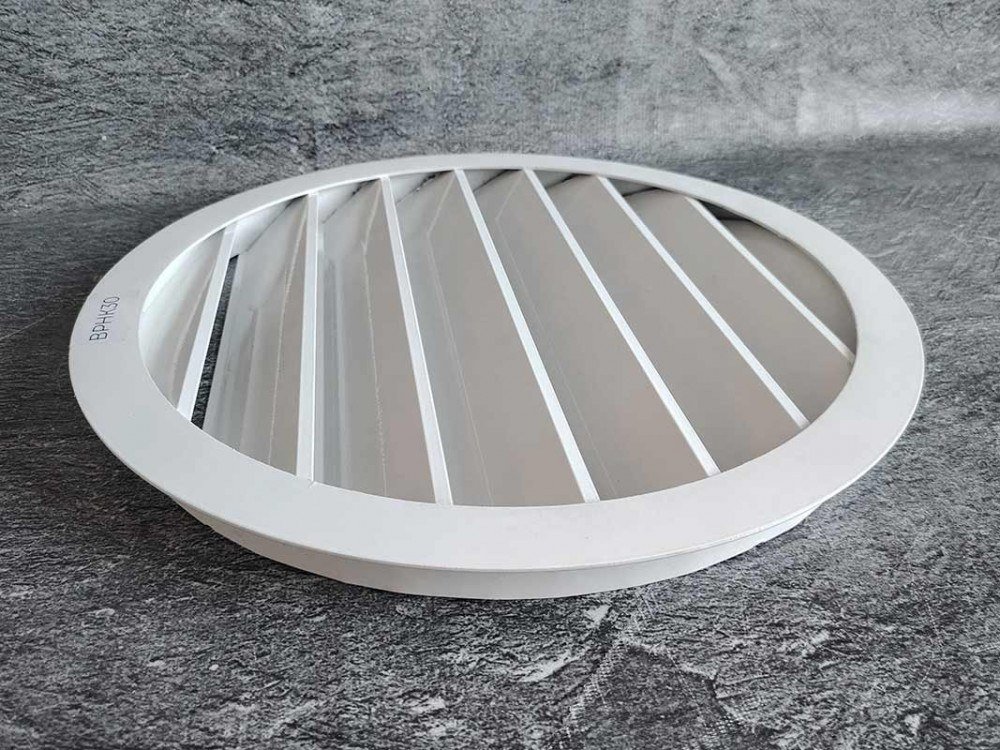

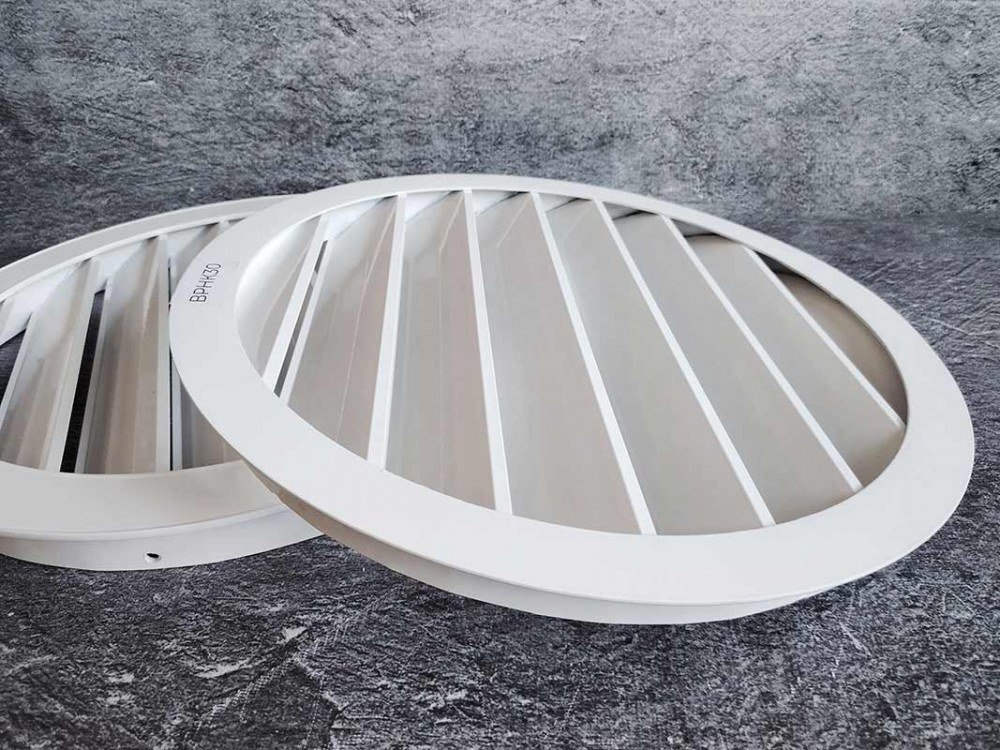

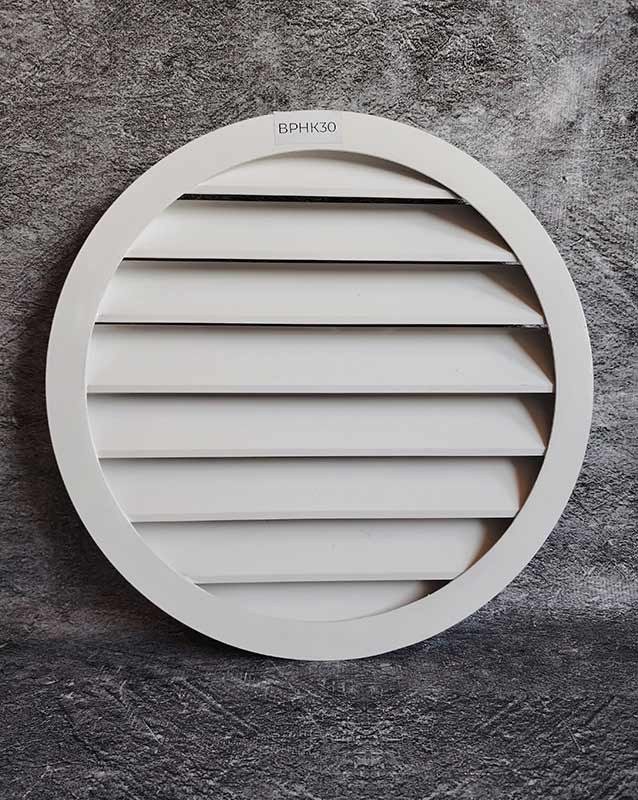

Наружная круглая вентиляционная решетка ФВРК-30, ФВРК-40

Описание

Наружная решетка ФВРК с жалюзи и фланцем круглого сечения предназначена для забора воздуха и удаления отработанного воздуха из помещения, а также для защиты системы вентиляции от попадания атмосферных осадков. Опционально можно оснастить решетку оцинкованной сеткой препятствующей проникновению грызунов, птиц и листвы.

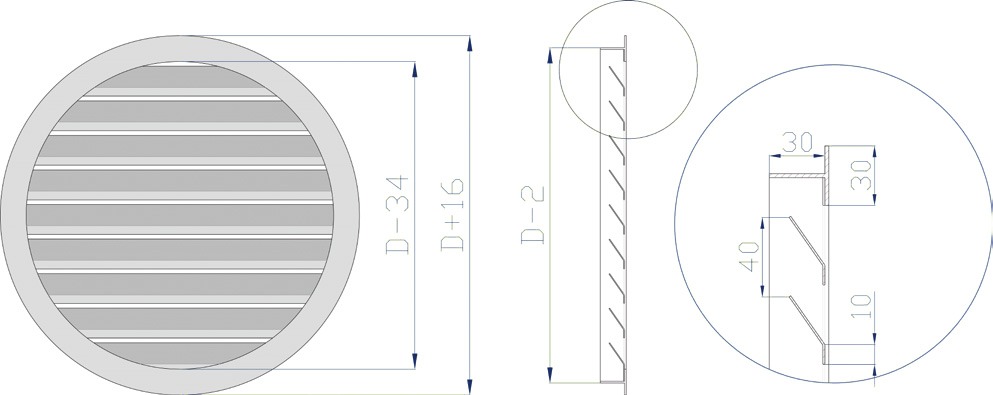

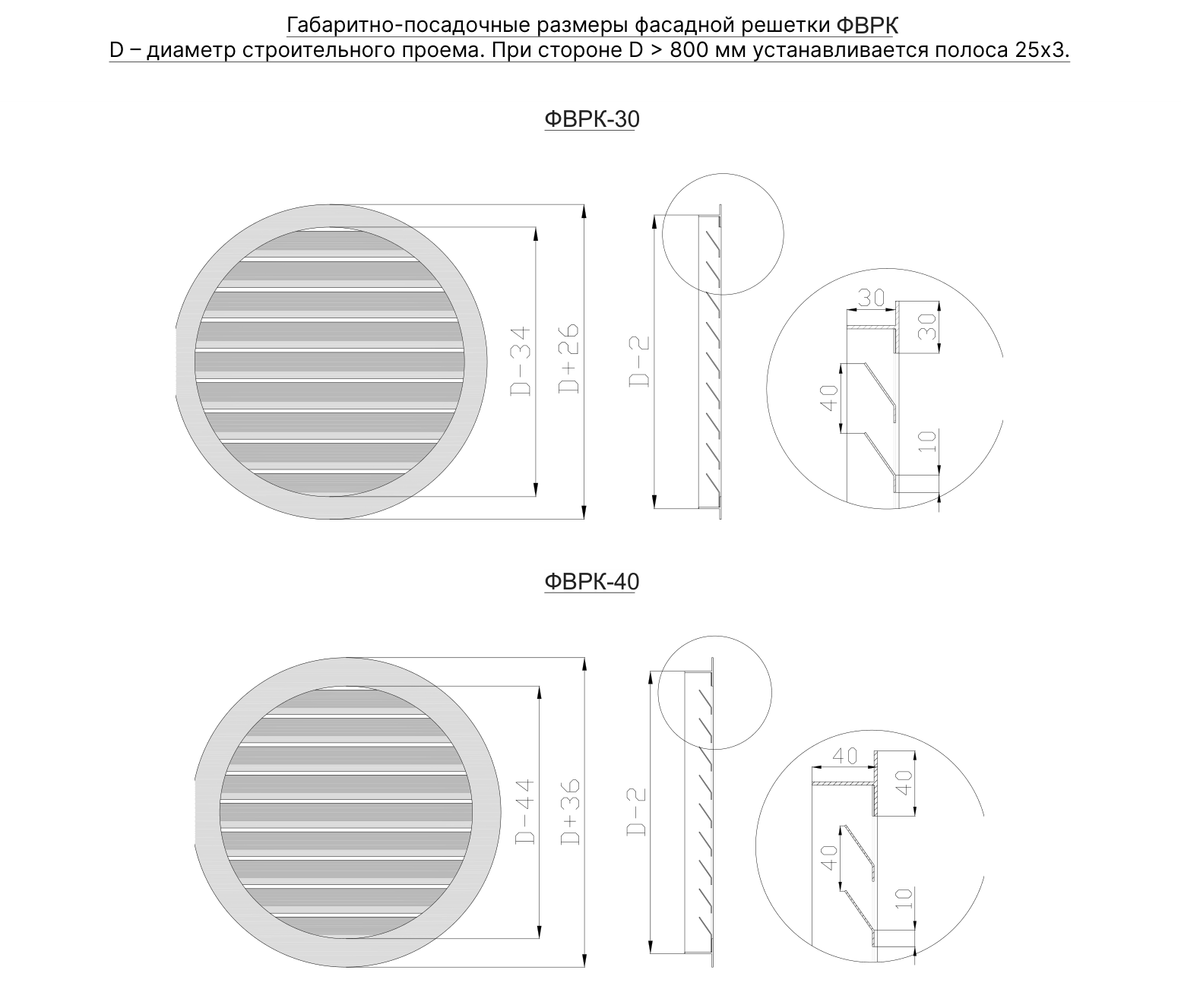

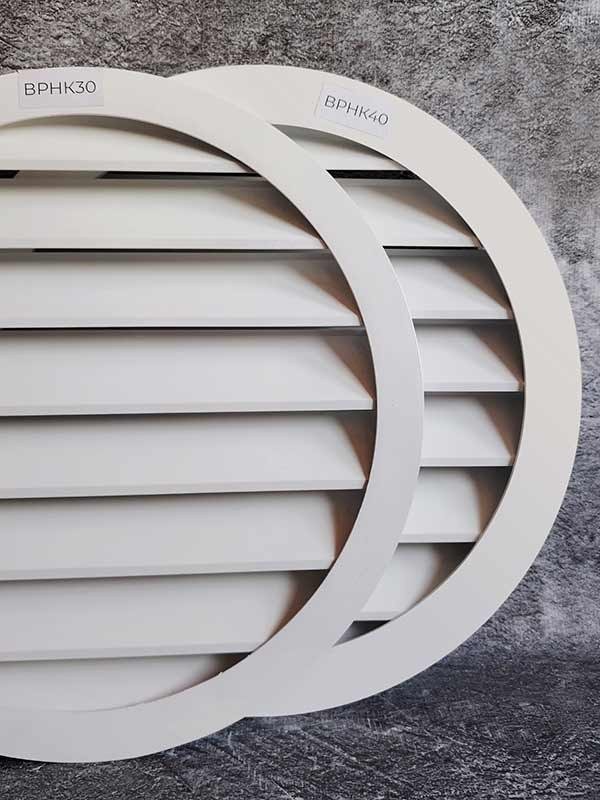

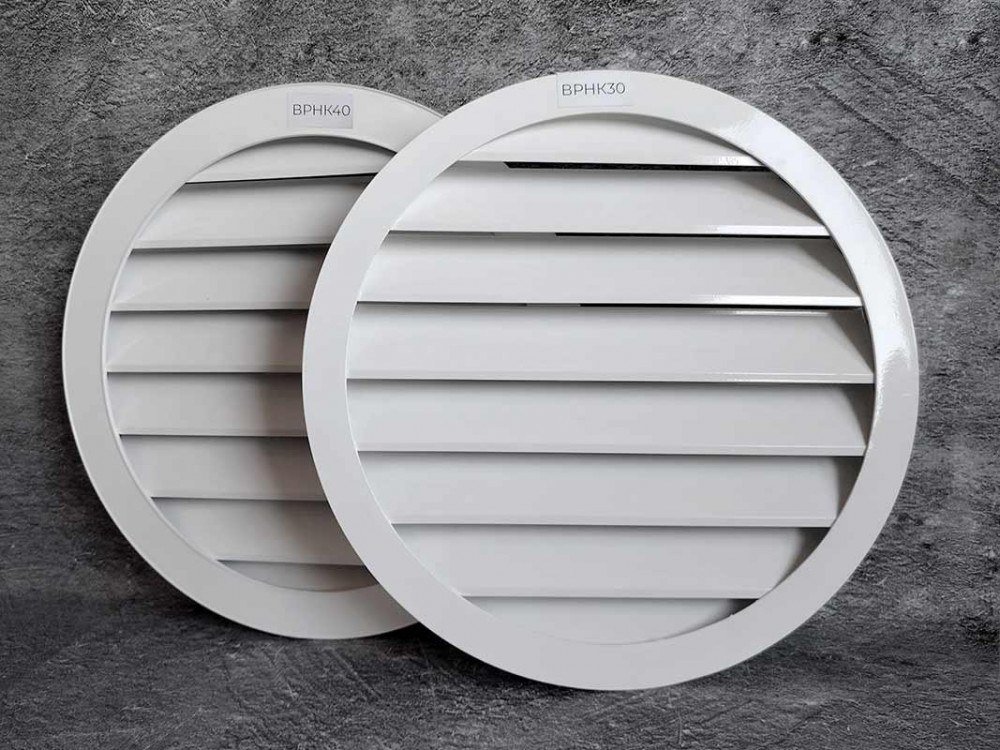

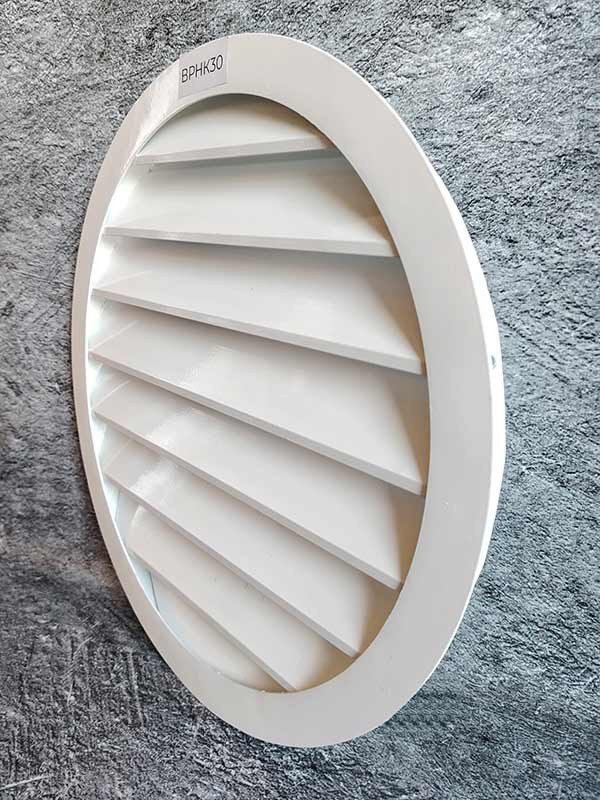

Решетка представляет собой рамку из тавра 30 мм (ФВРК-30) или 40 мм (ФВРК-40) и неподвижно закрепленных в неё Г-образных ламмелей под углом 35˚.

Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.

Материалы изготовления

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

Способ крепления решётки выбирается в зависимости от того, важен ли внешний вид крепежа и есть ли доступ к обратной стороне проёма.

Отверстия под саморезы (О)

Самый распространённый способ: решётка притягивается к проёму саморезами или заклёпками прямо через лицевую рамку. Головки крепежа остаются видны с лицевой стороны — по запросу решётка поставляется с готовыми отверстиями под саморезы.

Монтажный уголок (МУ)

К рамке решётки жёстко приварен монтажный уголок, через который она крепится саморезами к закладному элементу (ответному уголку) в проёме или адаптере. Ответный уголок в комплект поставки не входит.

Монтажная пластина (МП)

Полностью скрытое крепление: пластина устанавливается на решётку (приварена намертво либо на болтах — съёмный вариант) и фиксируется в проёме саморезами, дюбелями или анкерами. Требует доступа с внутренней стороны проёма.
