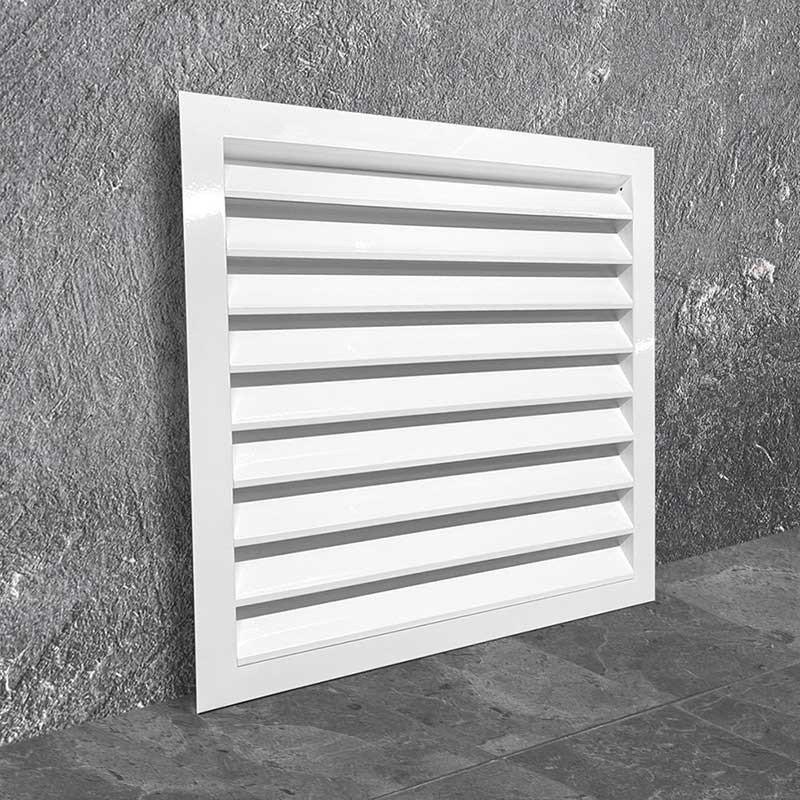

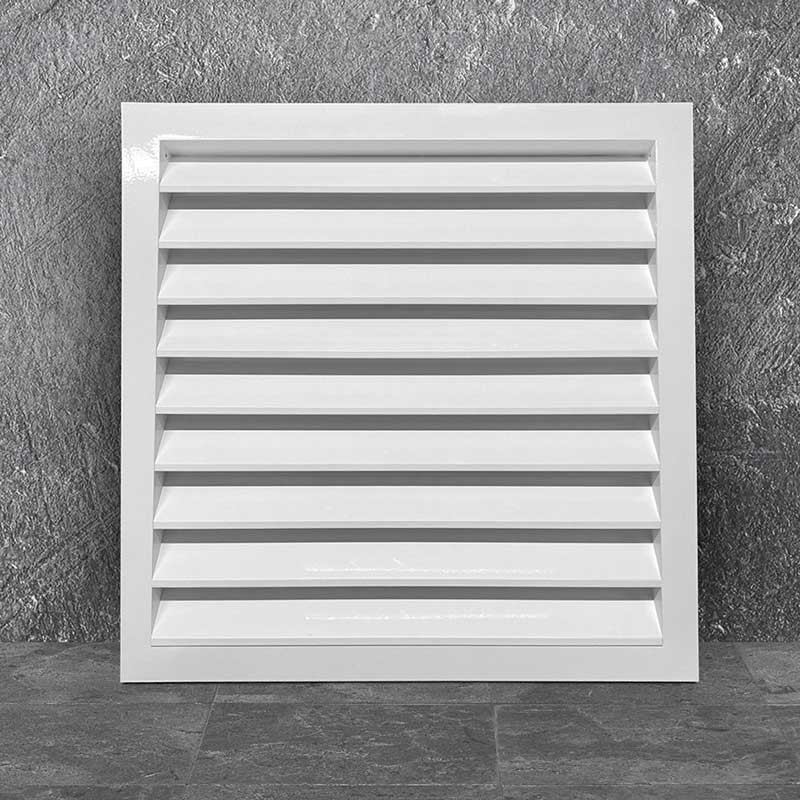

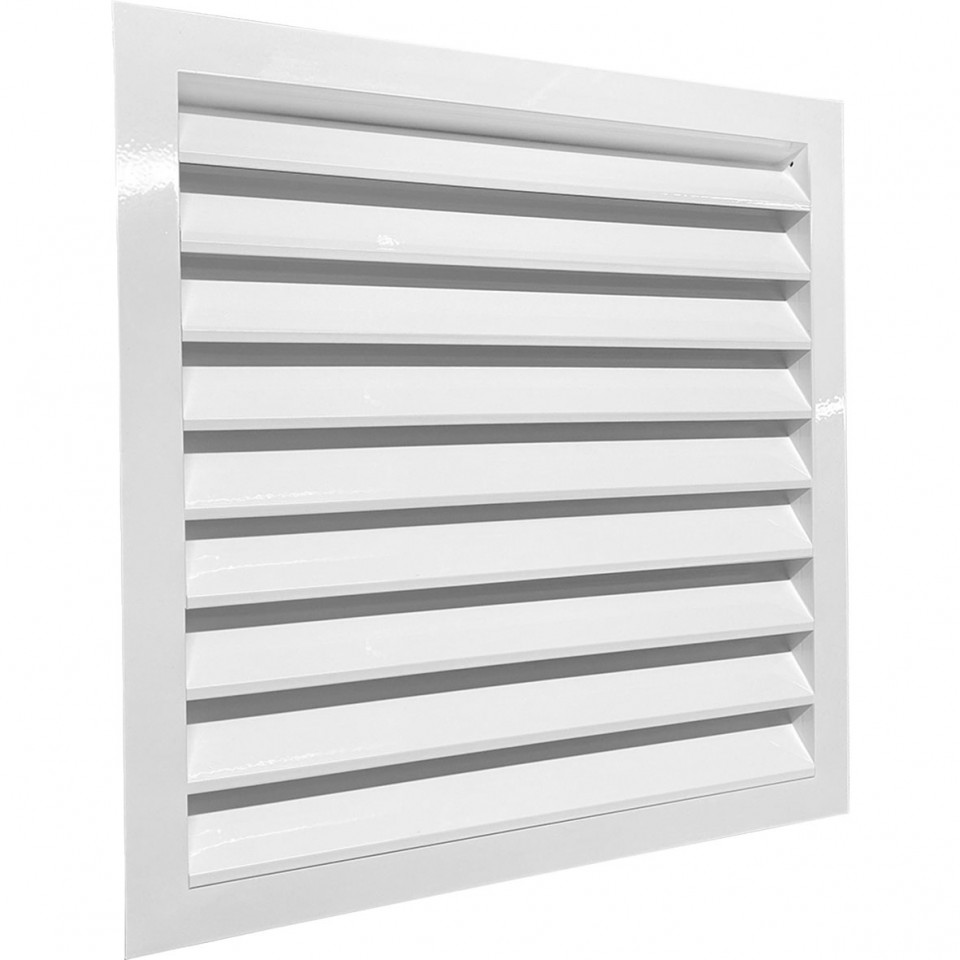

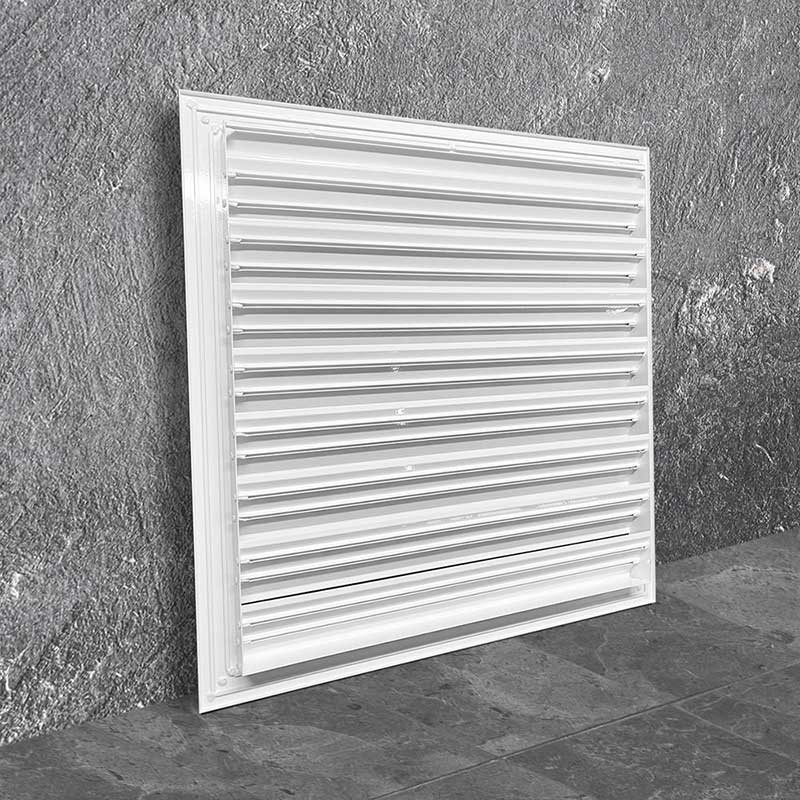

Наружная вентиляционная решетка ФВР

Описание

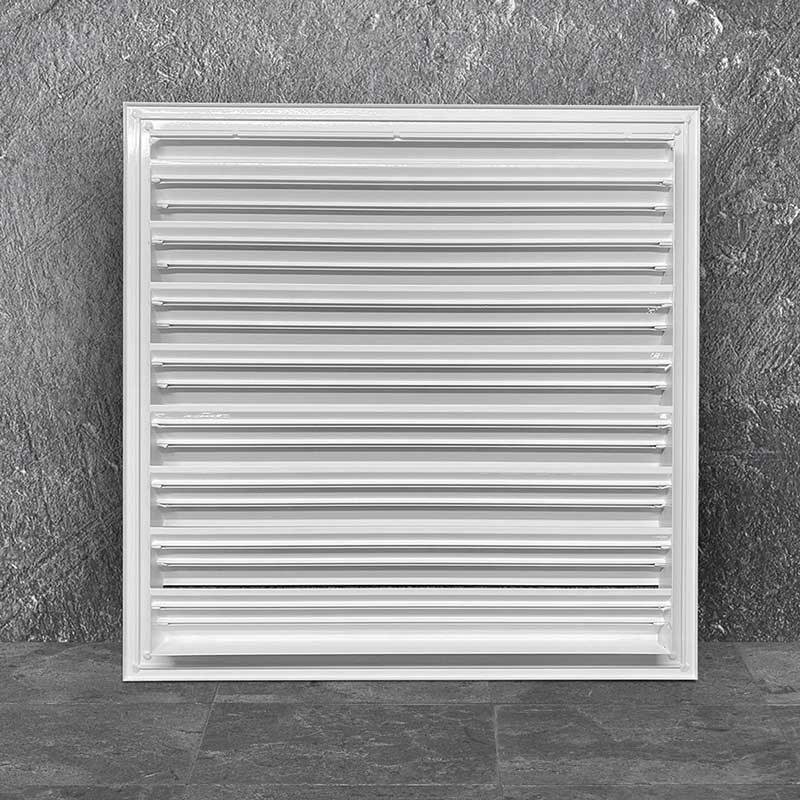

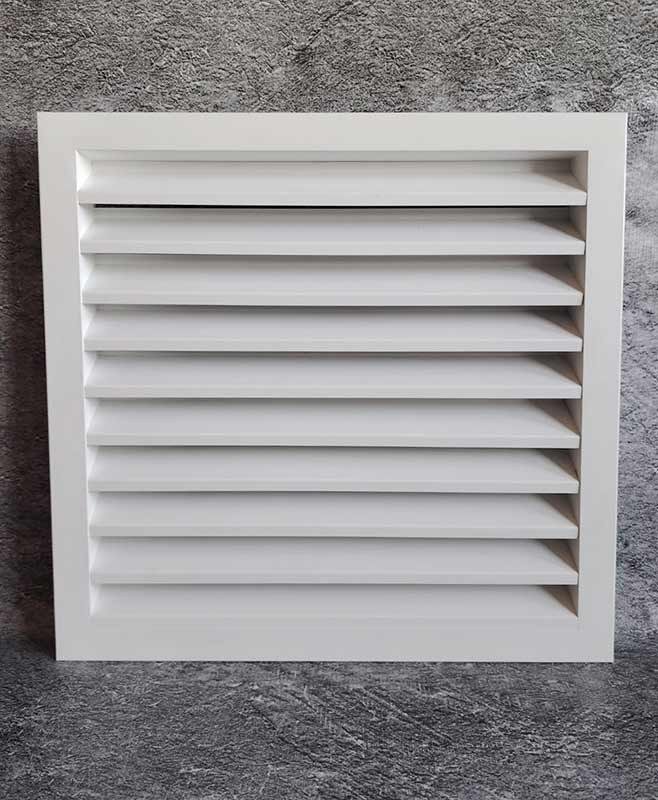

Жалюзийная решетка ФВР предназначена для забора воздуха и его выброса. Устанавливается на фасаде здания для обеспечения вентиляции и защиты внутреннего пространства от попадания атмосферных осадков. Решетка представляет собой рамку из уголка 30х30 мм и неподвижно закрепленных в неё Z-образных ламелей под углом 35˚.

Особенности конструкции

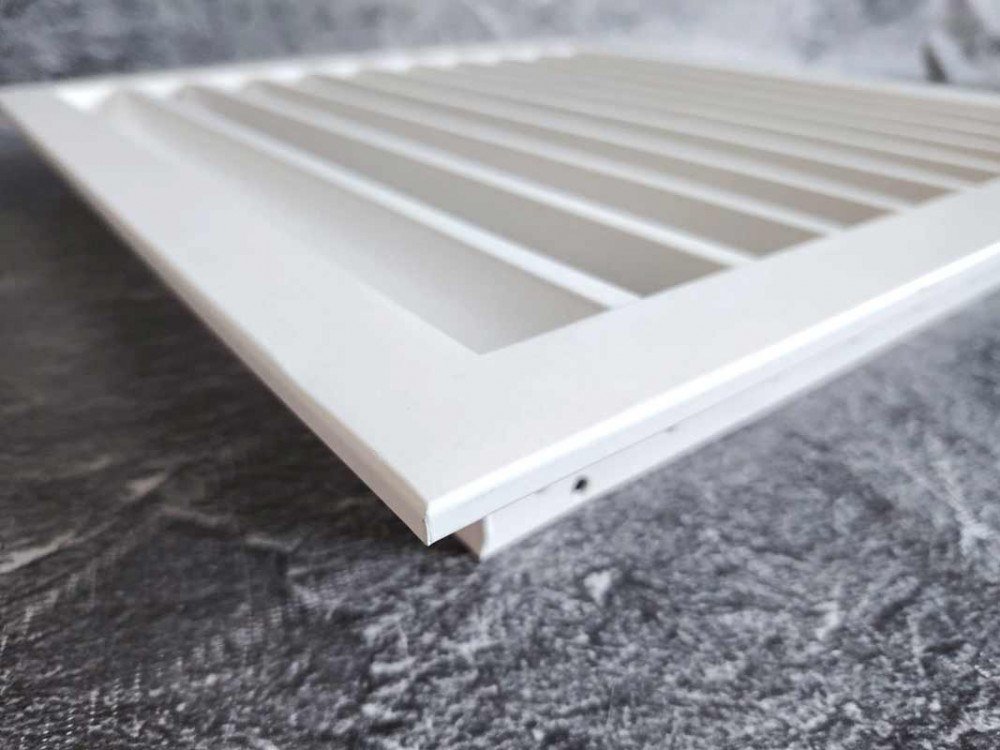

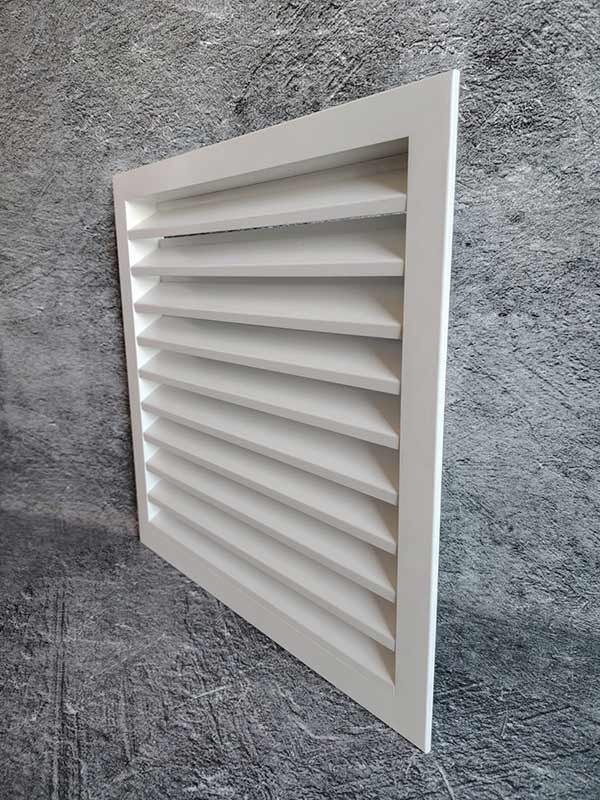

Фасадная вентиляционная решетка ФВР изготовлена из алюминиевой рамки и прикрепленных к лицевой стороне рамки (основания) решетки горизонтальных жалюзи, прочно закрепленных под углом 35 градусов к полости рамки. Жалюзи имеют Z – образную форму. Для соединения с воздуховодом решетка может оснащаться адаптером. Конструкция изготавливается из алюминиевого профиля АД31 (ГОСТ 22233-2001). Рамка фасадной вентиляционной решетки ФВР выполнена из уголка 30х30. Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (соединительные отверстия у решетки расположены с лицевой стороны основания решетки). Изделие покрывается порошковой полиэфирной краской в базовый белый цвет (RAL 9016), под заказ – в любой оттенок (по международному каталогу RAL). Размерный ряд изделий включает в себя стандартные типоразмеры, а также индивидуальные – по размерам заказчика.

Технические требования

Предельные отклонения размеров вентиляционной решетки не должны превышать: по длине и ширине +/- 1,5мм. Стороны решетки должны быть перпендикулярны, отклонение от сторон не должно превышать 0,5 мм на 100 мм длины.

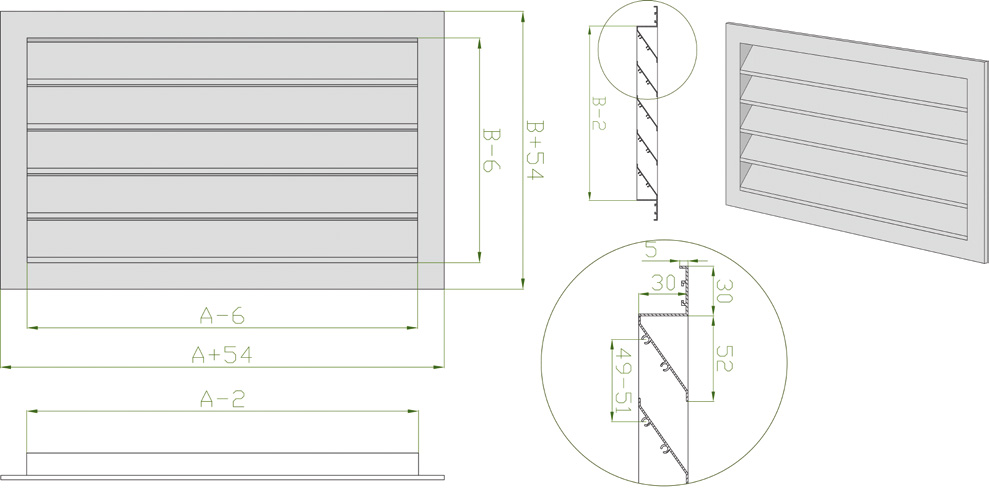

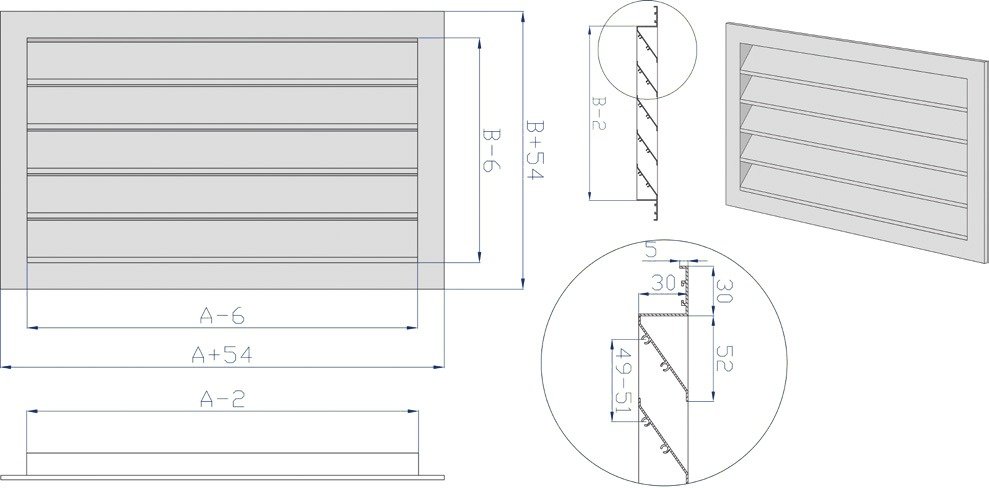

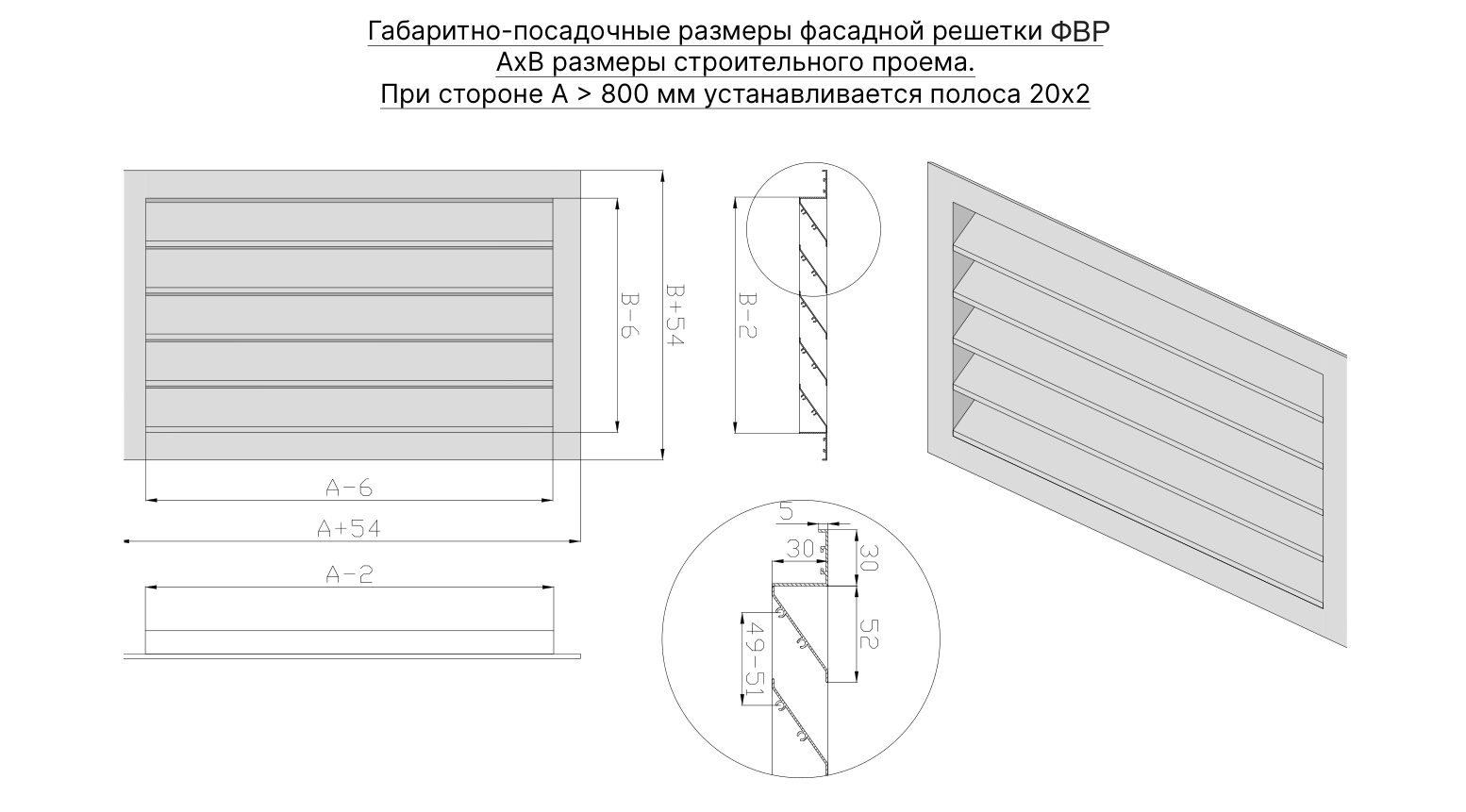

Размеры решетки ФВР

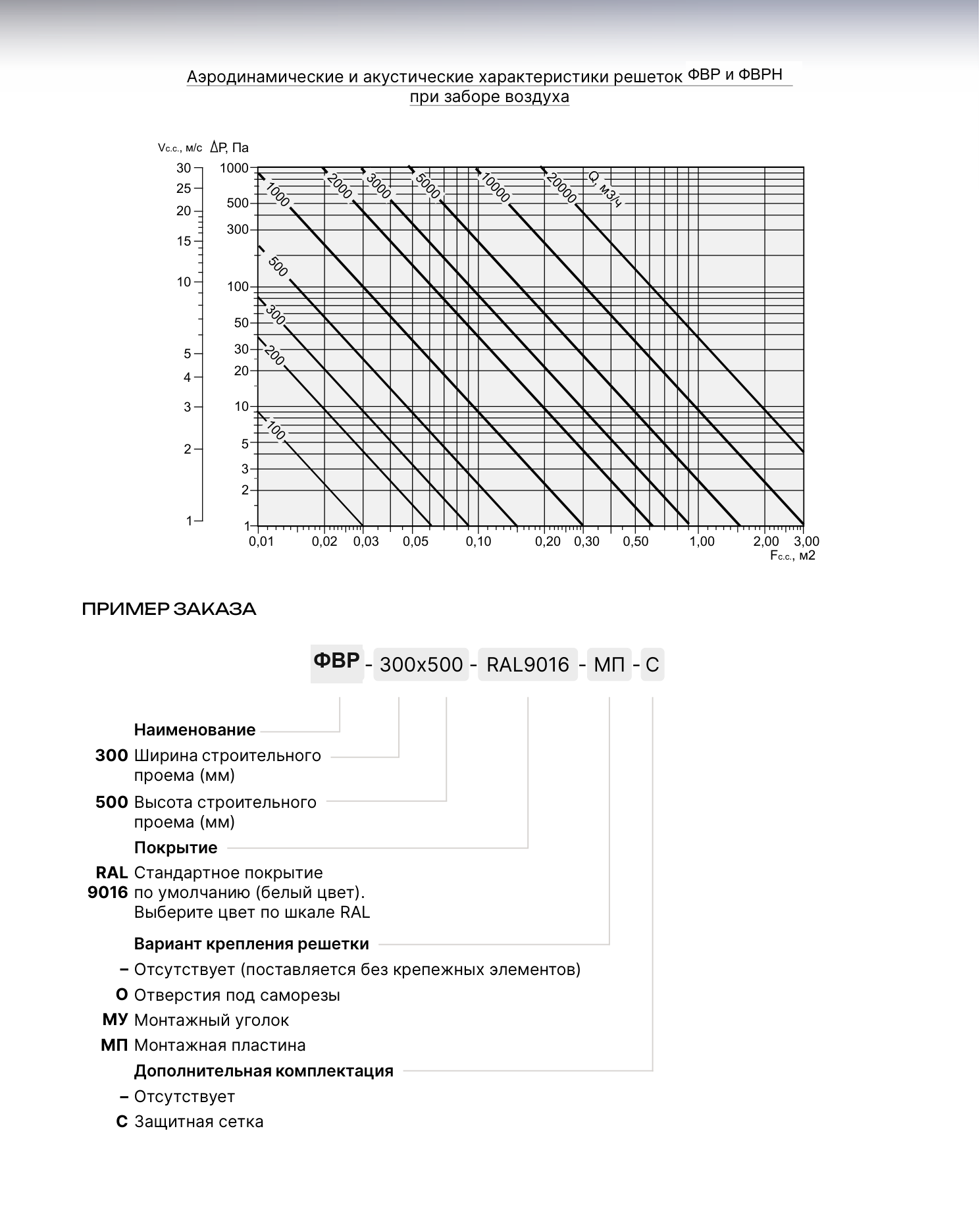

Способ крепления решётки выбирается в зависимости от того, важен ли внешний вид крепежа и есть ли доступ к обратной стороне проёма.

Отверстия под саморезы (О)

Самый распространённый способ: решётка притягивается к проёму саморезами или заклёпками прямо через лицевую рамку. Головки крепежа остаются видны с лицевой стороны — по запросу решётка поставляется с готовыми отверстиями под саморезы.

Монтажный уголок (МУ)

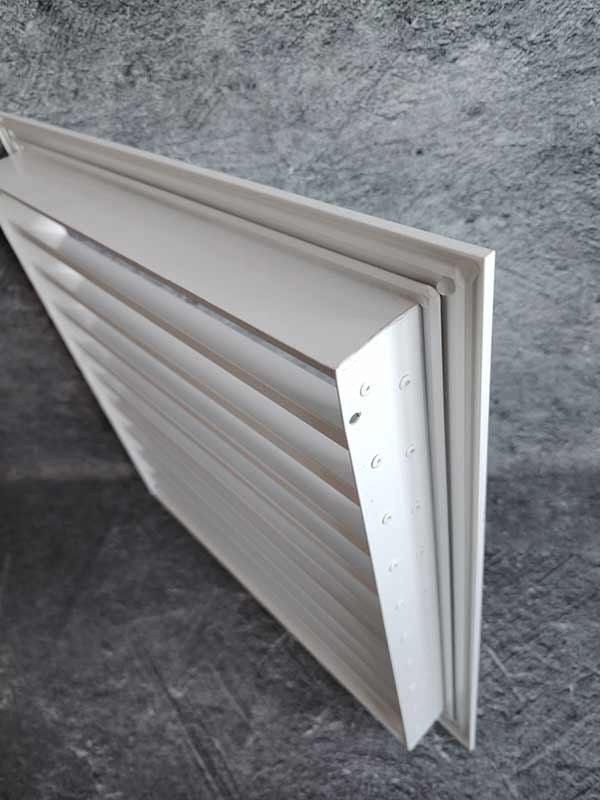

К рамке решётки жёстко приварен монтажный уголок, через который она крепится саморезами к закладному элементу (ответному уголку) в проёме или адаптере. Ответный уголок в комплект поставки не входит.

Монтажная пластина (МП)

Полностью скрытое крепление: пластина устанавливается на решётку (приварена намертво либо на болтах — съёмный вариант) и фиксируется в проёме саморезами, дюбелями или анкерами. Требует доступа с внутренней стороны проёма.
