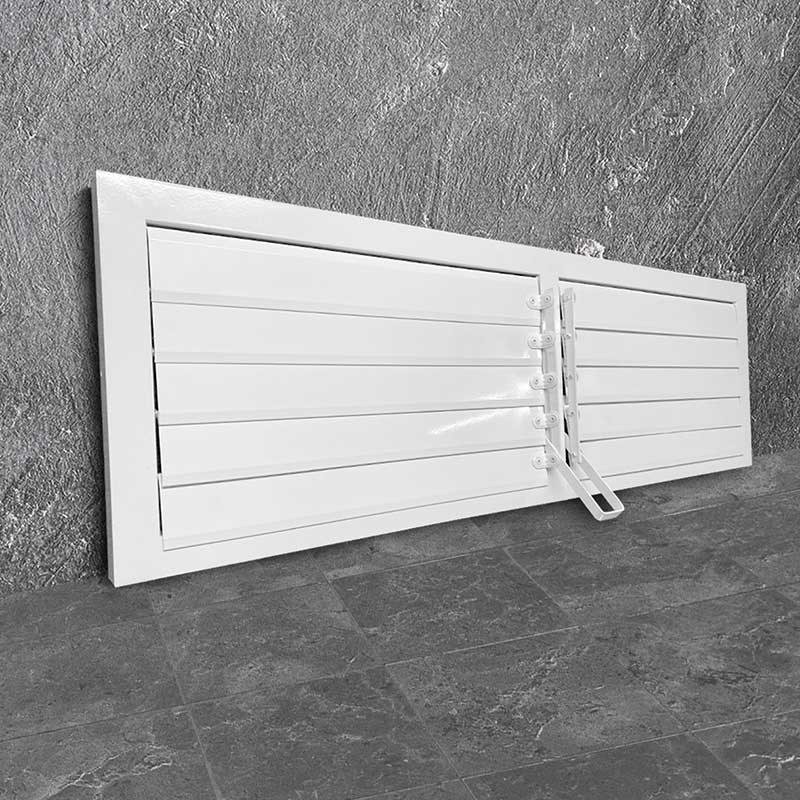

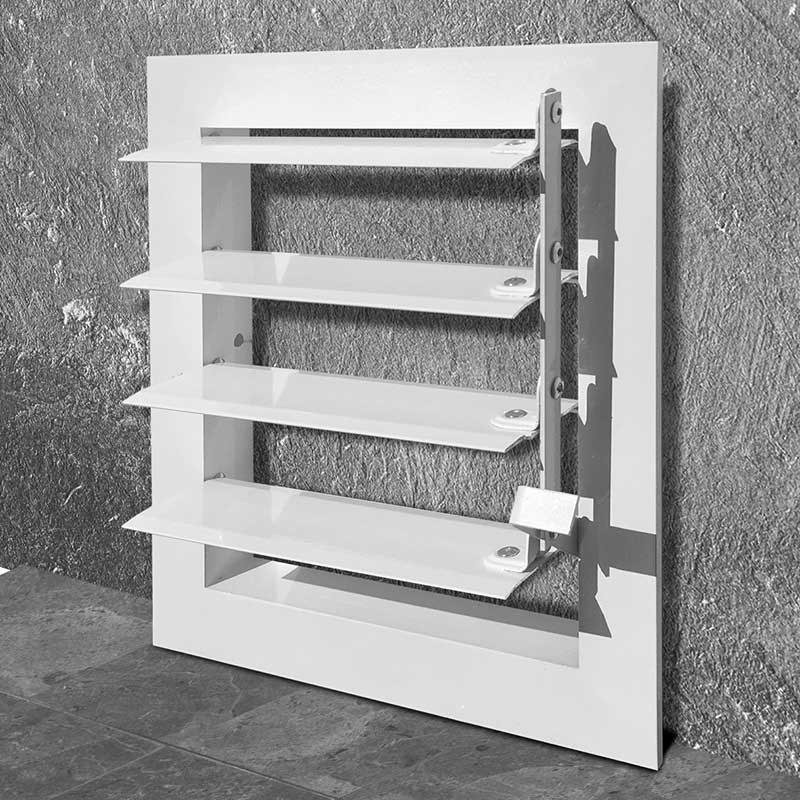

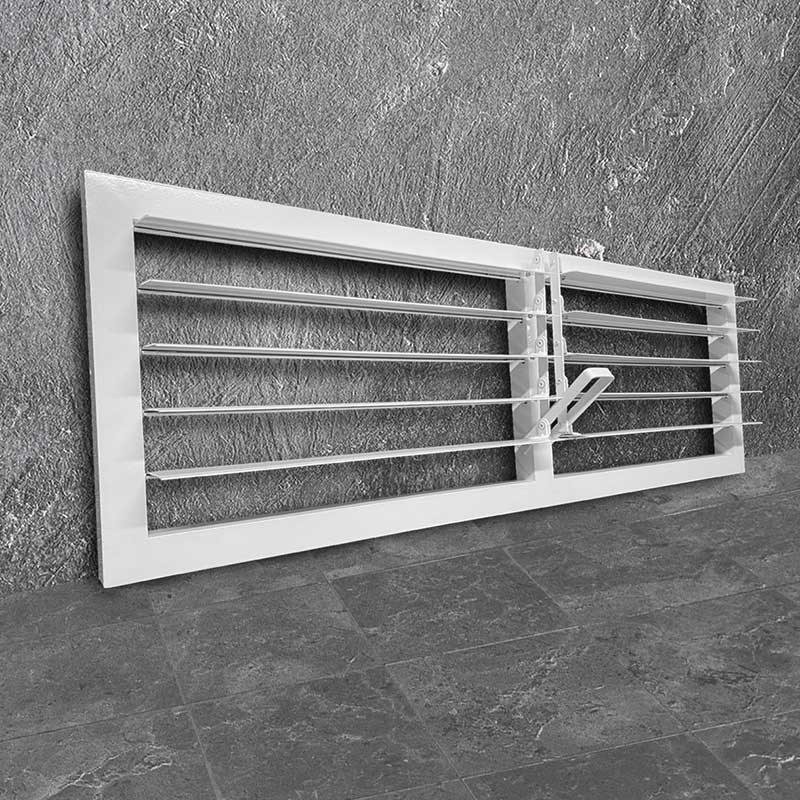

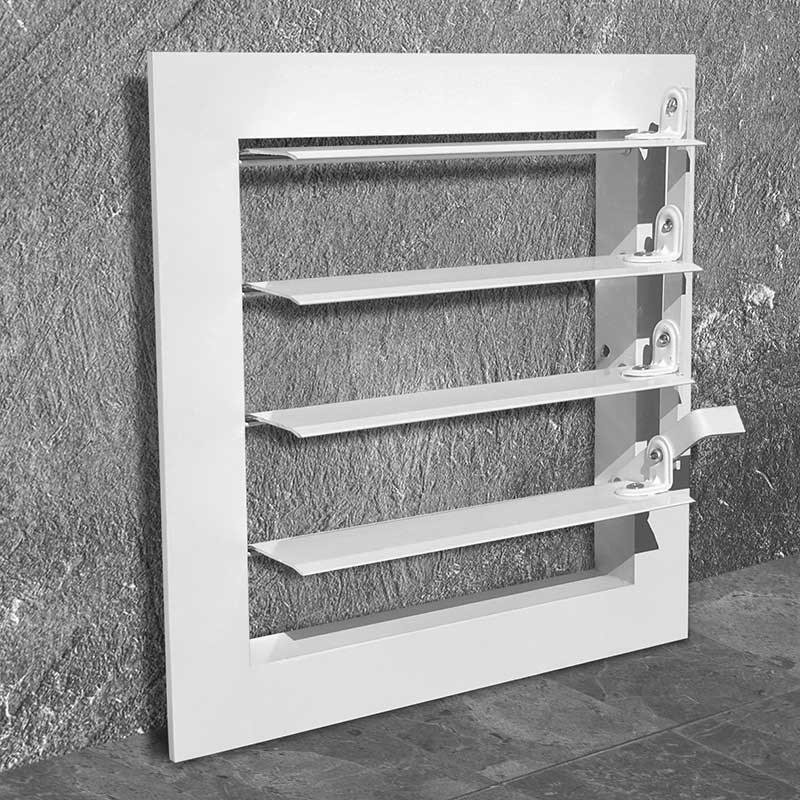

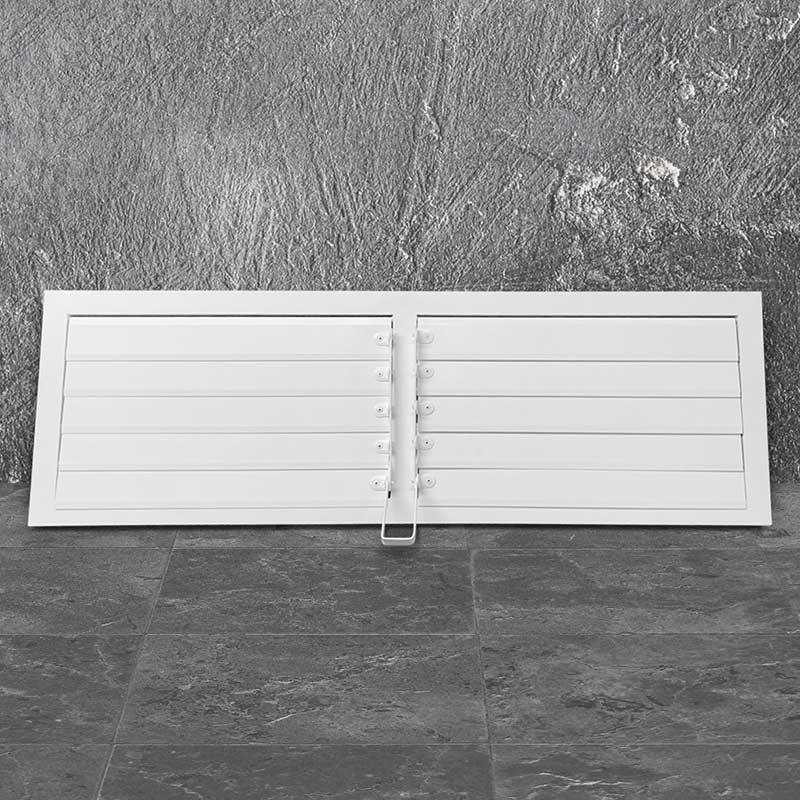

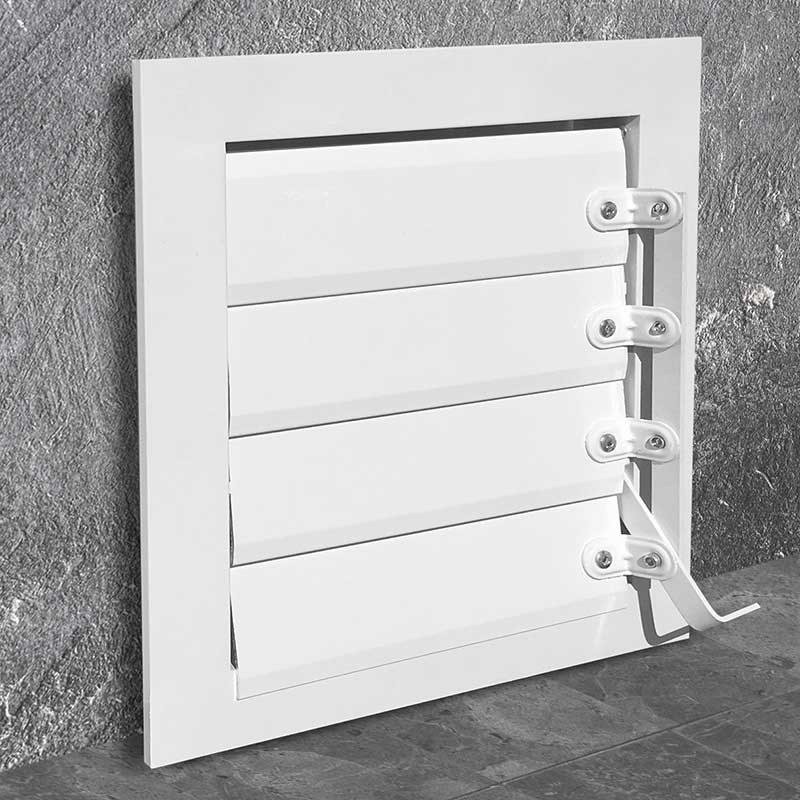

Вентиляционная решетка наружная регулируемая ФВРР

Описание

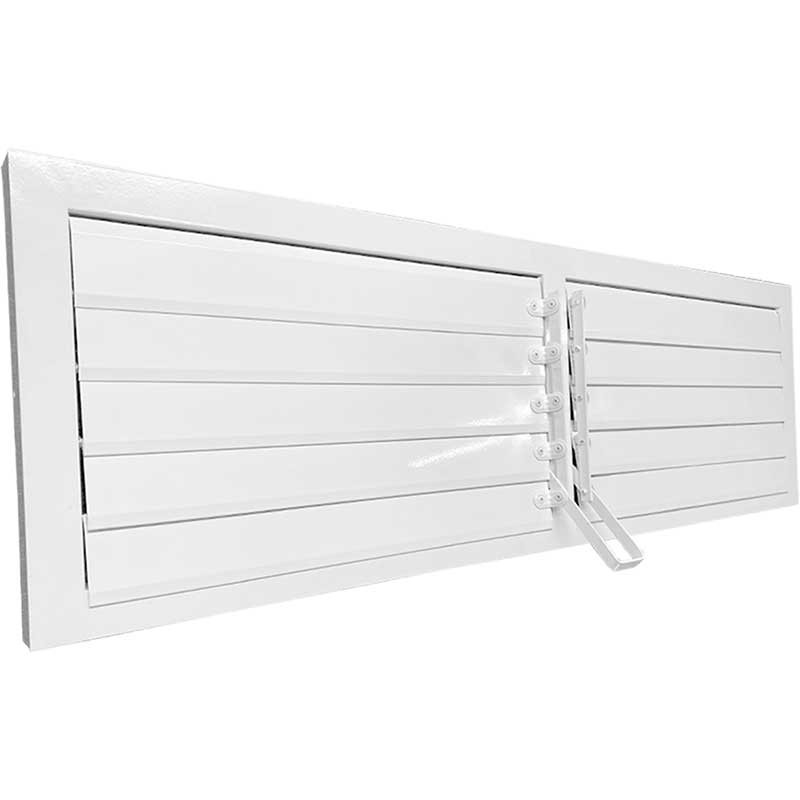

Фасадная регулируемая вентиляционная решетка ФВРР представляет собой раму изготовленная из алюминиевого уголка 30х30. Подвижно закрепленные жалюзи отклоняются вверх и низ с помощью ручки, расположенной на лицевой или внутренней стороне вентиляционной решетки. Изделие изготавливается из алюминиевого профиля АД31 (ГОСТ 22233-2001). Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (соединительные отверстия у решетки расположены с лицевой стороны основания решетки или внутренней стороны). Изделие покрывается порошковой полиэфирной краской в базовый белый цвет (RAL 9016), под заказ – в любой оттенок (по международному каталогу RAL). Размерный ряд изделий включает в себя стандартные типоразмеры, а также индивидуальные – по размерам заказчика.

Условия эксплуатации

Диапазон рабочих температур от 40 до 70 градусов по Цельсию, влажность воздуха не более 90 процентов, при этом проходящий воздух не должен содержать волокнистых, горючих, клейких, абразивных и агрессивных примесей.

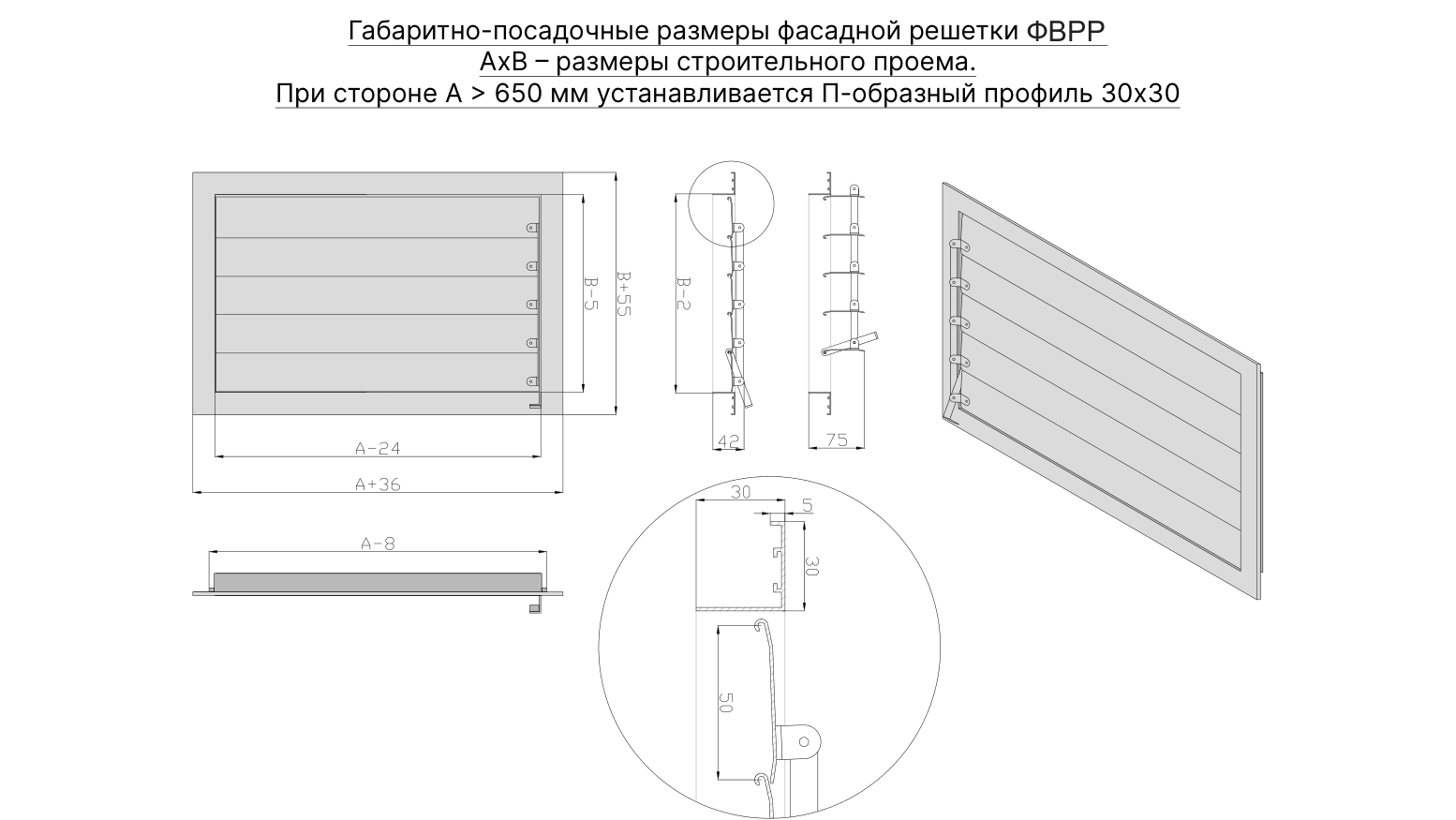

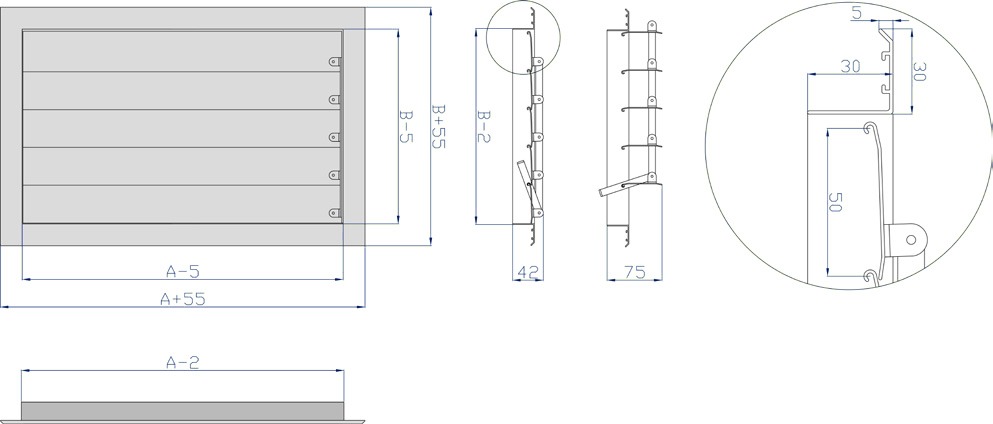

Размеры решетки ФВРР

Способ крепления решётки выбирается в зависимости от того, важен ли внешний вид крепежа и есть ли доступ к обратной стороне проёма.

Отверстия под саморезы (О)

Самый распространённый способ: решётка притягивается к проёму саморезами или заклёпками прямо через лицевую рамку. Головки крепежа остаются видны с лицевой стороны — по запросу решётка поставляется с готовыми отверстиями под саморезы.

Монтажный уголок (МУ)

К рамке решётки жёстко приварен монтажный уголок, через который она крепится саморезами к закладному элементу (ответному уголку) в проёме или адаптере. Ответный уголок в комплект поставки не входит.

Монтажная пластина (МП)

Полностью скрытое крепление: пластина устанавливается на решётку (приварена намертво либо на болтах — съёмный вариант) и фиксируется в проёме саморезами, дюбелями или анкерами. Требует доступа с внутренней стороны проёма.
