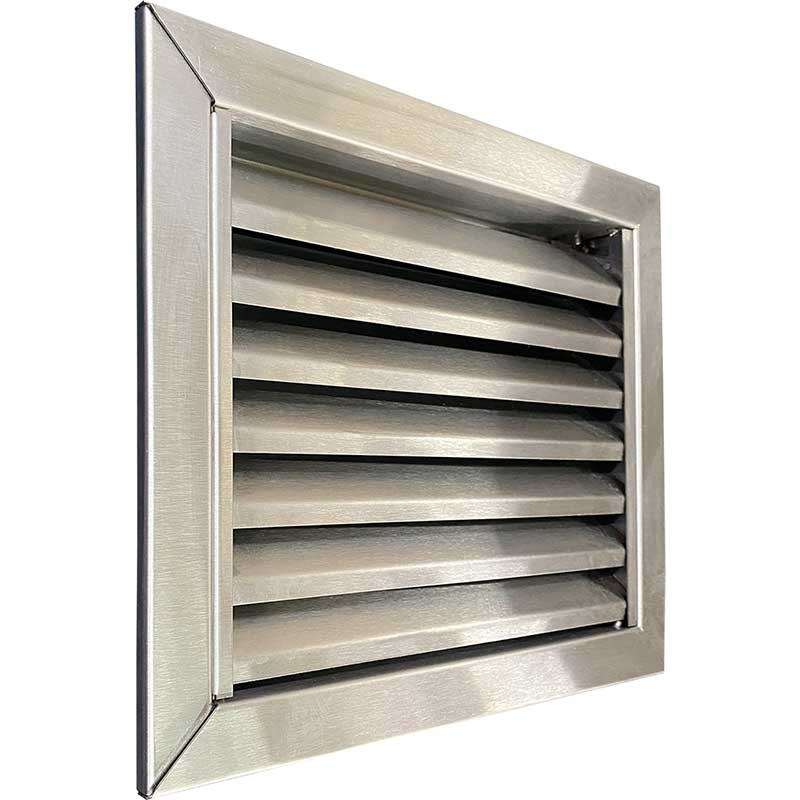

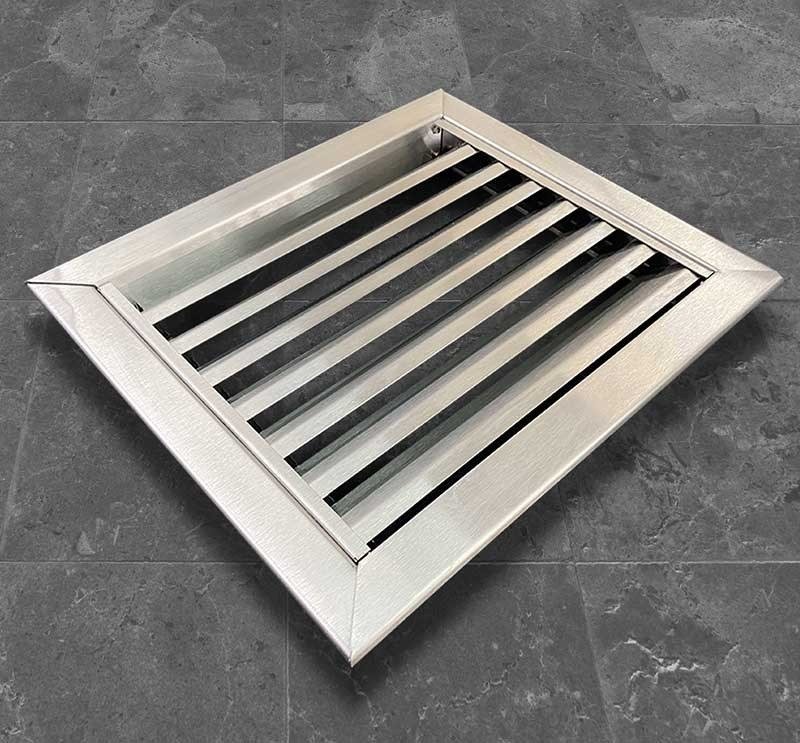

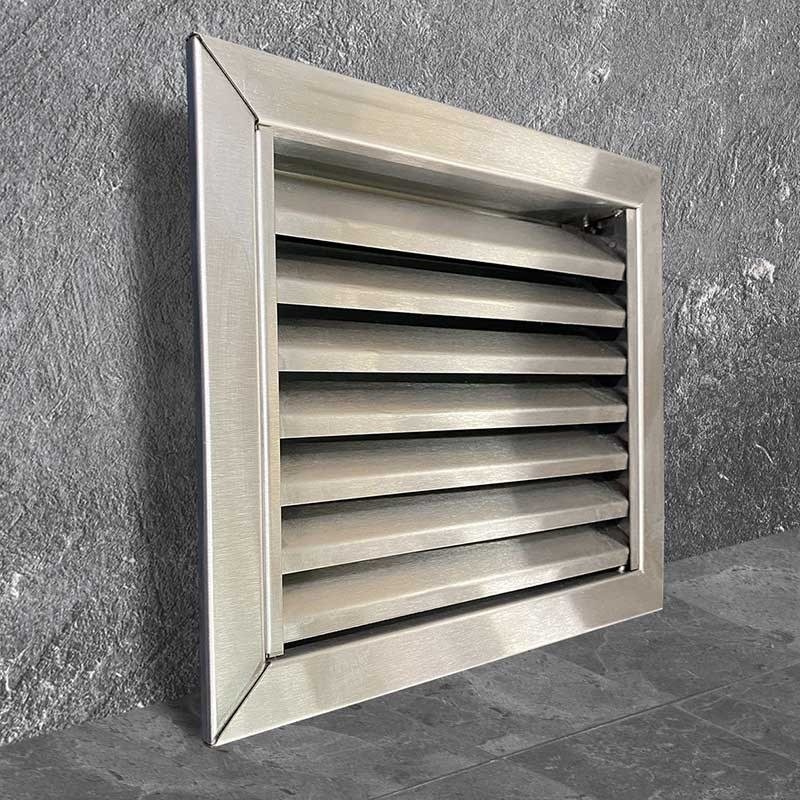

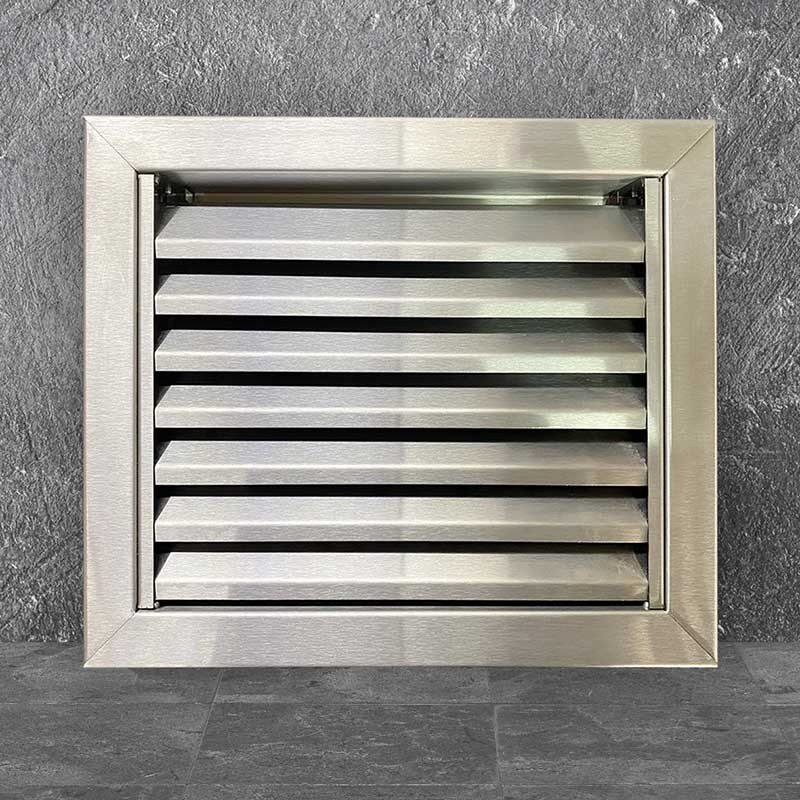

Жалюзийная решетка из нержавеющей стали ВРС предназначена для систем принудительной вентиляции зданий и сооружений любого назначения. Решетка состоит из рамки и вставленных в рамку ламелей под углом 45 ˚. Конфигурация рамки и ламелей стандартная – согласно чертежа, по индивидуальному заказу возможна любая конфигурация, размерность рамки и ламелей. Изготовление жалюзийной решетки ВРС возможно любых размеров по ширине и высоте с точностью до 1 мм, как цельной конструкцией, так и сборной при закрытии больших вентиляционных шахт.
Материалы изготовления
Решетка ВРС полностью изготовлена из нержавеющей стали толщиной 0,8 мм. По умолчанию решетки поставляются без покрытия, по желанию возможна окраска в любой цвет по шкале RAL.
Преимущества решеток из нержавеющей стали ВРС:
Основное достоинство решеток из нержавеющей стали – высокий уровень устойчивости к появлению коррозии;
Высокая прочность нержавеющей стали делает решетки более надежными и долговечными. Решетки ВРС могут прослужить более 10 лет.
Безопасность изделий обуславливается производством решеток из экологически чистого материала.
Жаропрочность. Решетки ВРС могут выдерживать перепады температур и устойчивы к высоким температурам. Даже после пожара решетки сохраняют свой внешний вид, достаточно их протереть и отполировать.
Привлекательный внешний вид. Сияющая поверхность изделий позволяет использовать решетки в качестве декоративного элемента вентиляции без дополнительного покрытия полиэфирной краской.
Размер решетки
Особенности
Вент.система: Приточная и вытяжная
Назначение: Защита воздуховода от осадков и посторонних предметов
Максимальный: 6 м2 (при большем размере изготавливается из составных частей)
Материалы
Профиль: Нержавеющая сталь толщиной 0,8 мм. Марка AISI 430 по умолчанию, AISI 403 по запросу.
Покрытие: Без покрытия (по умолчанию)
Цвет: Любой цвет по каталогу RAL Classic (по запросу)

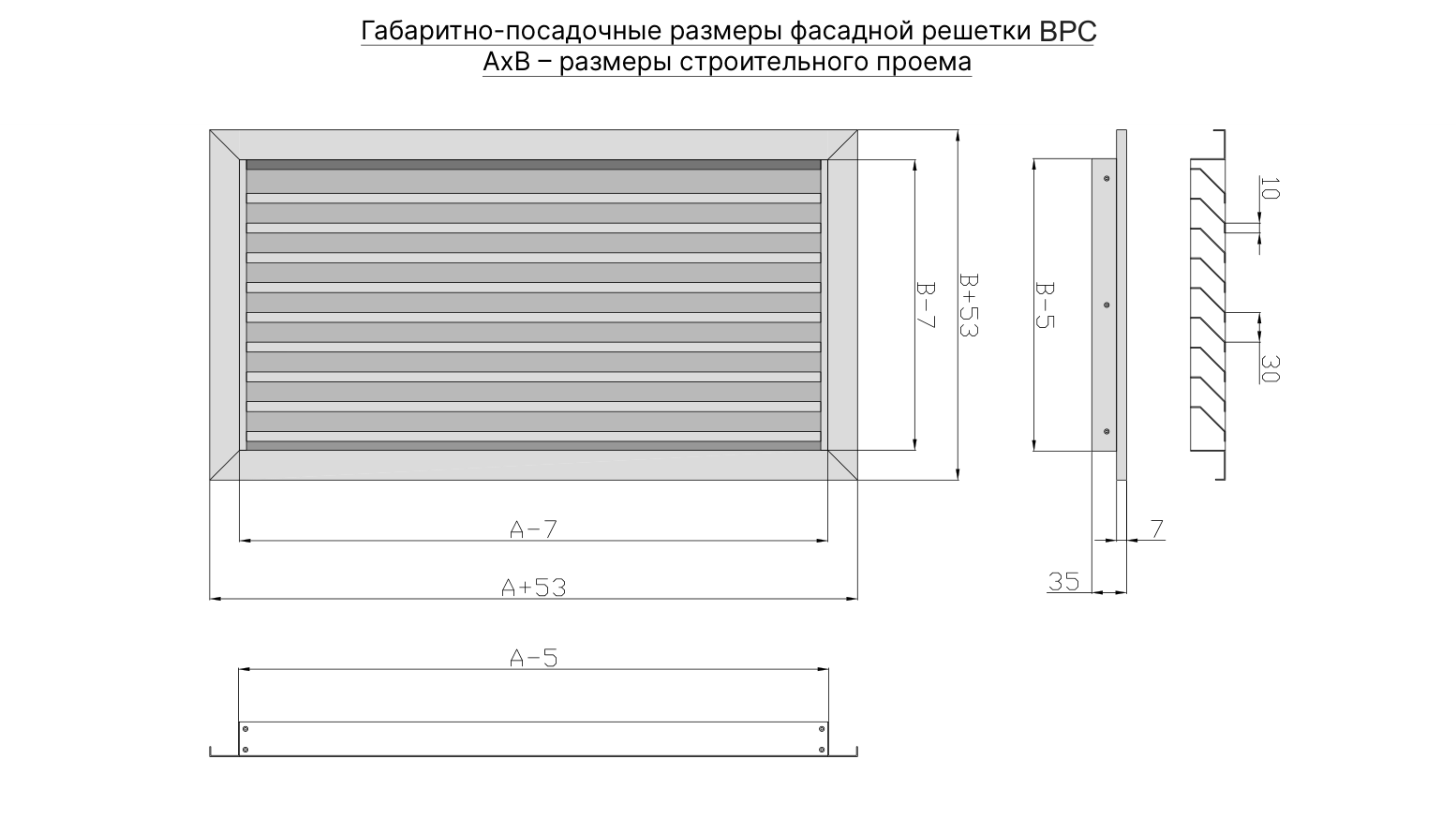

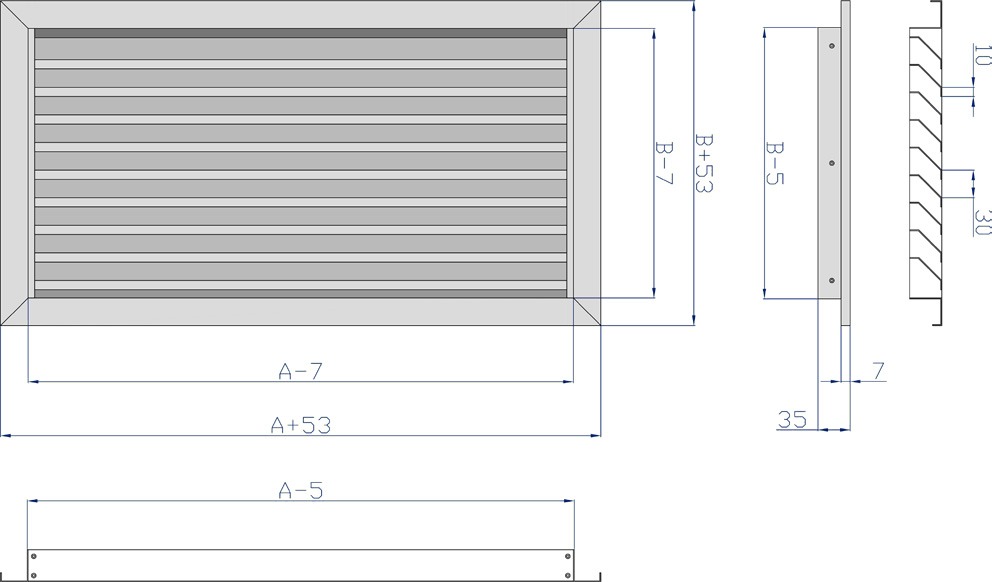

Чертёж, габаритные размеры и варианты монтажа ВРС:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ВРС:
Типоразмер, мм
Fс.с., м²
Масса, кг
100×100
0.004
0.42
150×150
0.008
0.65
200×200
0.019
0.94
250×250
0.024
1.28
300×300
0.035
1.68
350×350
0.049
2.12
400×400
0.064
2.62
500×500
0.100
3.79
600×600
0.145
5.16
700×700
0.198
6.75
800×800
0.260
8.55
900×900
0.329
10.57
1000×1000
0.407
12.80
1100×1100
0.493
15.24
1200×1200
0.588
17.90
1300×1300
0.690
20.76
1400×1400
0.801
23.85
1500×1500
0.921
27.14
Способ крепления решётки выбирается в зависимости от того, важен ли внешний вид крепежа и есть ли доступ к обратной стороне проёма.
Отверстия под саморезы (О)
Самый распространённый способ: решётка притягивается к проёму саморезами или заклёпками прямо через лицевую рамку. Головки крепежа остаются видны с лицевой стороны — по запросу решётка поставляется с готовыми отверстиями под саморезы.
Монтажный уголок (МУ)
К рамке решётки жёстко приварен монтажный уголок, через который она крепится саморезами к закладному элементу (ответному уголку) в проёме или адаптере. Ответный уголок в комплект поставки не входит.
Монтажная пластина (МП)
Полностью скрытое крепление: пластина устанавливается на решётку (приварена намертво либо на болтах — съёмный вариант) и фиксируется в проёме саморезами, дюбелями или анкерами. Требует доступа с внутренней стороны проёма.
ВРС - 300×500 - RAL 9016 - МП - С
ВРС
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
МП
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, МУ — монтажный уголок, МП — монтажная пластина
С
Комплектация: «–» — отсутствует, С — сетка ромбовидная 10×10, МС — москитная сетка
