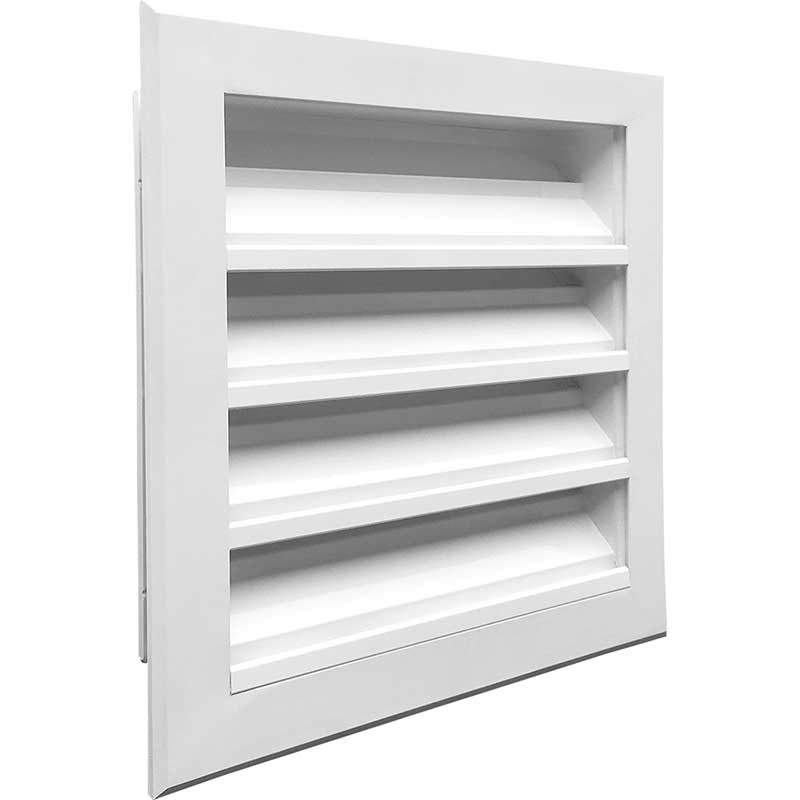

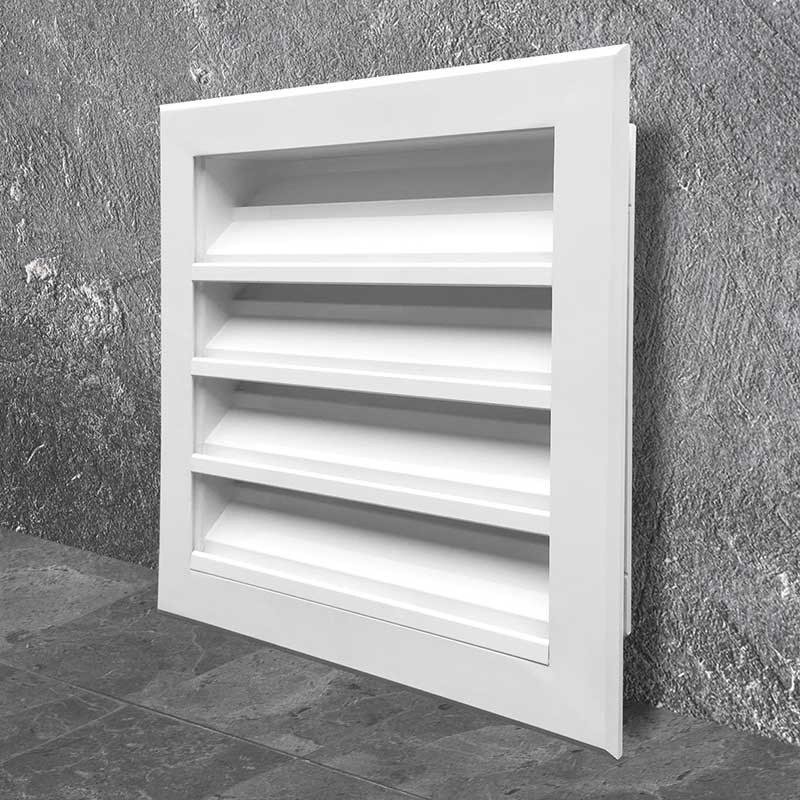

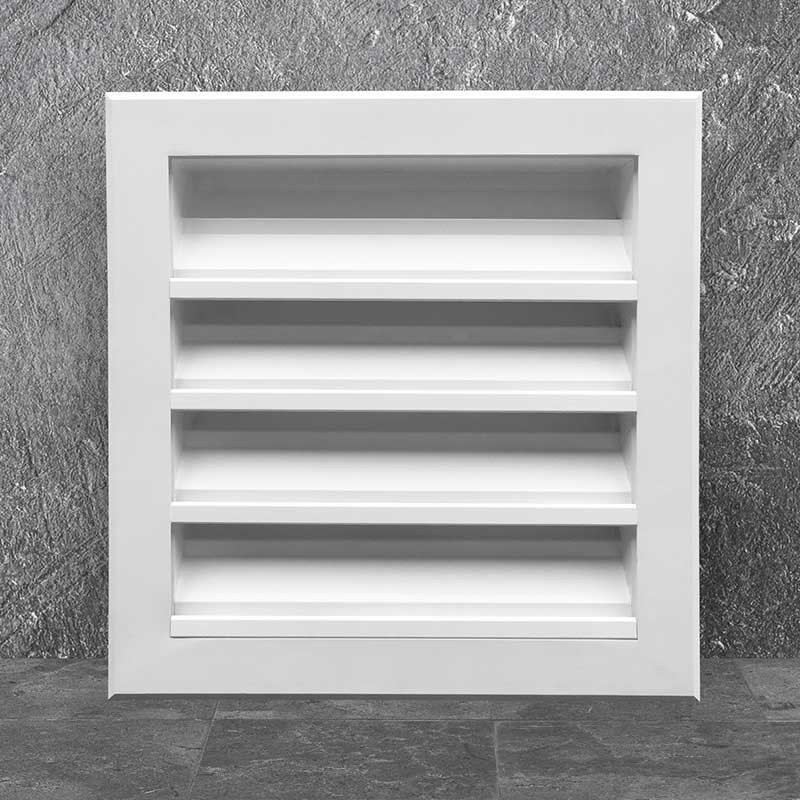

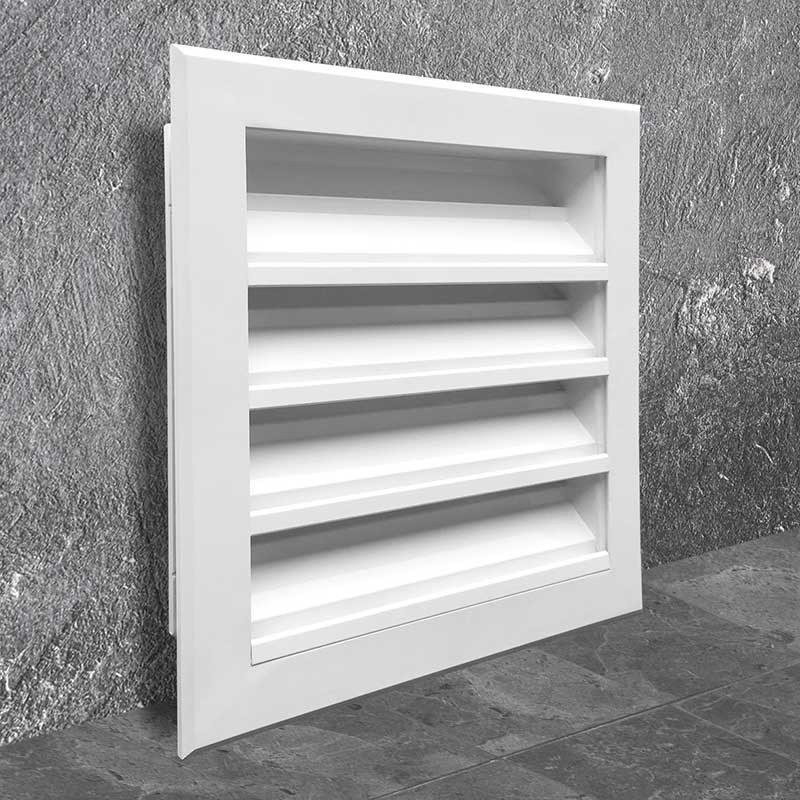

Усиленная фасадная металлическая решетка ФР100

Описание

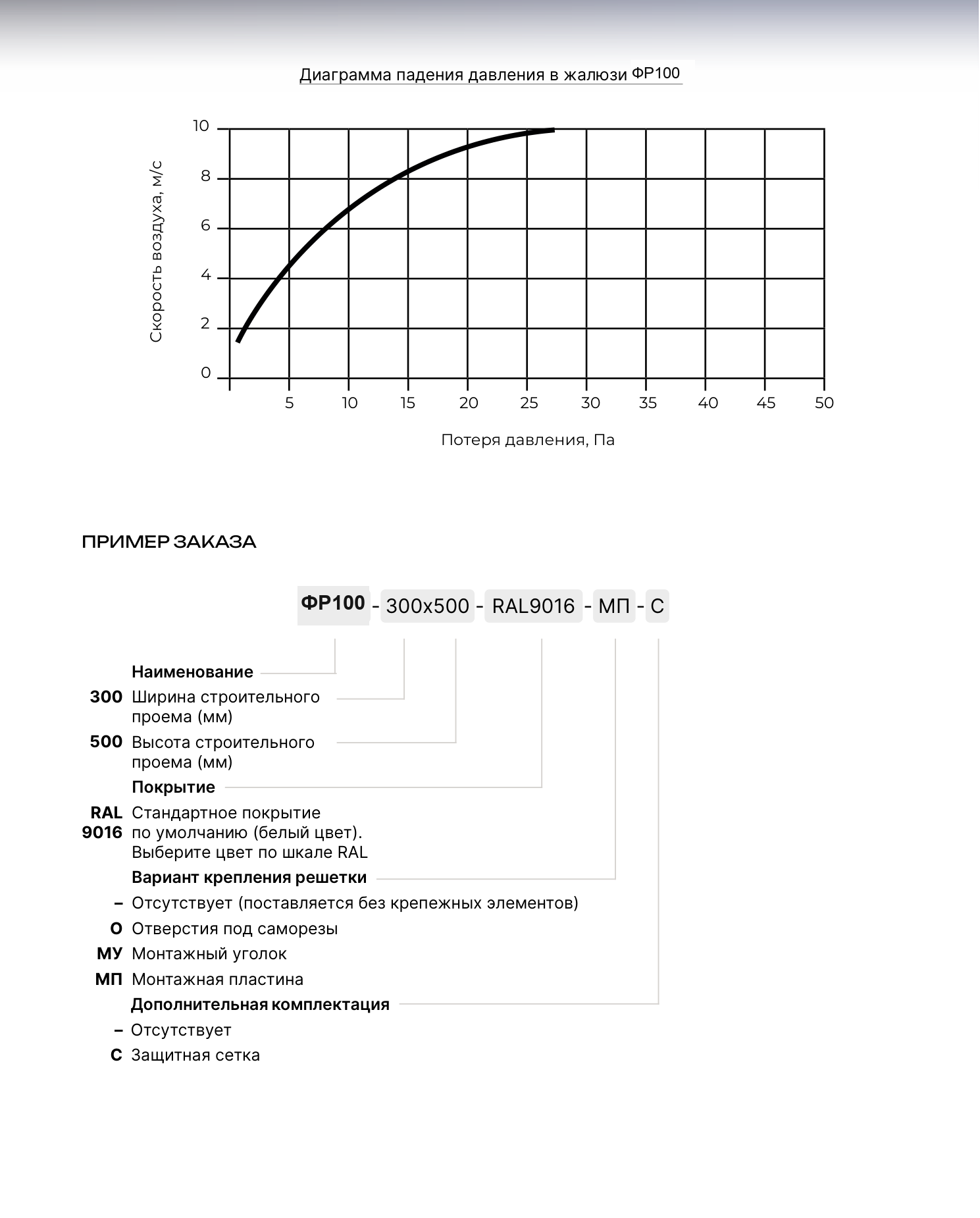

Фасадная усиленная решетка ФР100 изготавливается из усиленных алюминиевых профилей специальной запатентованной формы. Фасадные решетки данной модели как и другие изготавливаться могут как прямоугольной, так и круглой или трапецевидной формы, но без возможности ручной или автоматической регулировки ламелей. Максимальная скорость воздуха в свободном сечении решетки ФР100 допускается до 15 м/с, конструкция и используемые при производстве материалы обеспечивают надёжность конструкции при больших скоростях воздуха. Для предотвращения провисания ламелей при ширине строительного проёма более 1200 мм решетка поставляется с вертикальной перемычкой с задней стороны решетки, которая крепиться к каждой ламели.

По дополнительному заказу фасадная усиленная решетка ФР100 может быть укомплектована защитно-декоративной сеткой препятствующей проникновению в вентиляционный канал листвы и мелкого мусора.

Окраска решетки ФР100 производится порошковыми полиэфирными красками в любой цвет по шкале RAL.

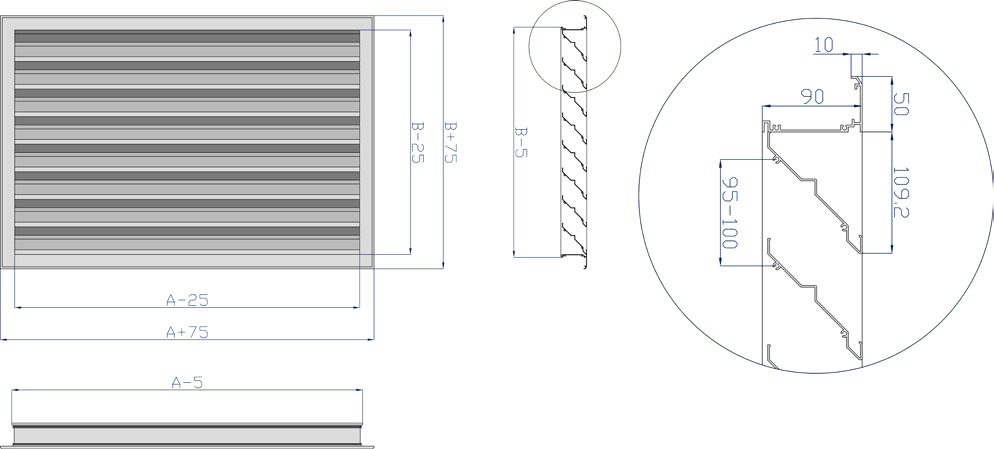

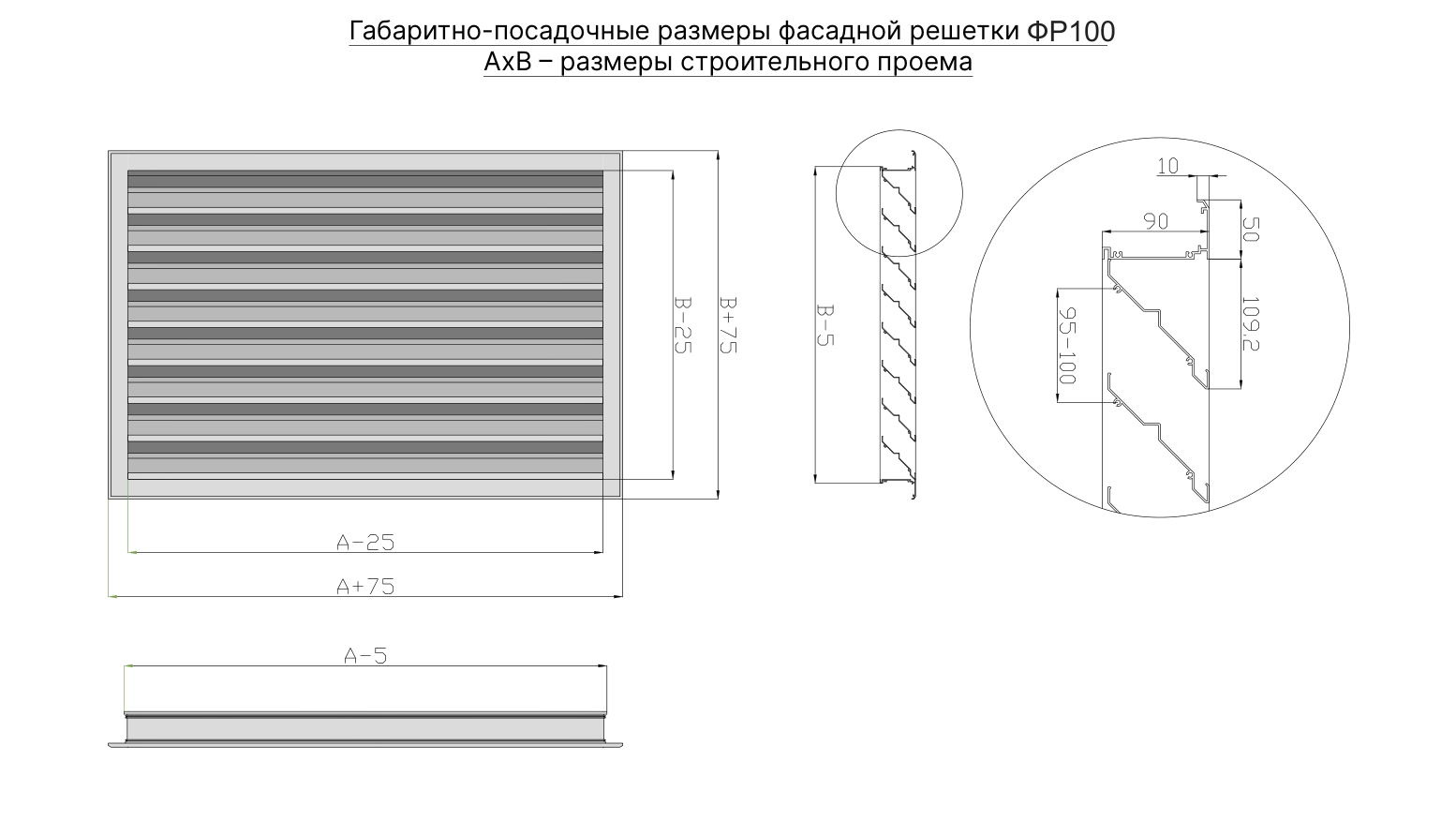

Размеры

Способ крепления решётки выбирается в зависимости от того, важен ли внешний вид крепежа и есть ли доступ к обратной стороне проёма.

Отверстия под саморезы (О)

Самый распространённый способ: решётка притягивается к проёму саморезами или заклёпками прямо через лицевую рамку. Головки крепежа остаются видны с лицевой стороны — по запросу решётка поставляется с готовыми отверстиями под саморезы.

Монтажный уголок (МУ)

К рамке решётки жёстко приварен монтажный уголок, через который она крепится саморезами к закладному элементу (ответному уголку) в проёме или адаптере. Ответный уголок в комплект поставки не входит.

Монтажная пластина (МП)

Полностью скрытое крепление: пластина устанавливается на решётку (приварена намертво либо на болтах — съёмный вариант) и фиксируется в проёме саморезами, дюбелями или анкерами. Требует доступа с внутренней стороны проёма.
