Решетки используют при снабжении системами промышленных зданий, жилых помещений, предприятий, офисов и т.д. Фасадные вентиляционные решетки чаще всего используются именно как элемент защиты, препятствующий не только прохождению мусора, но и крупных объектов.

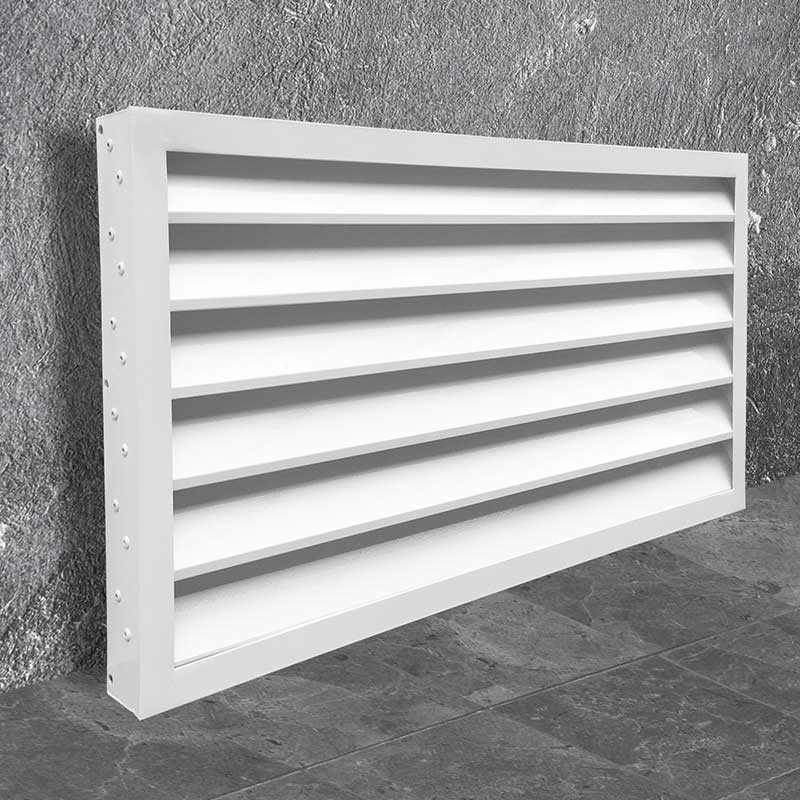

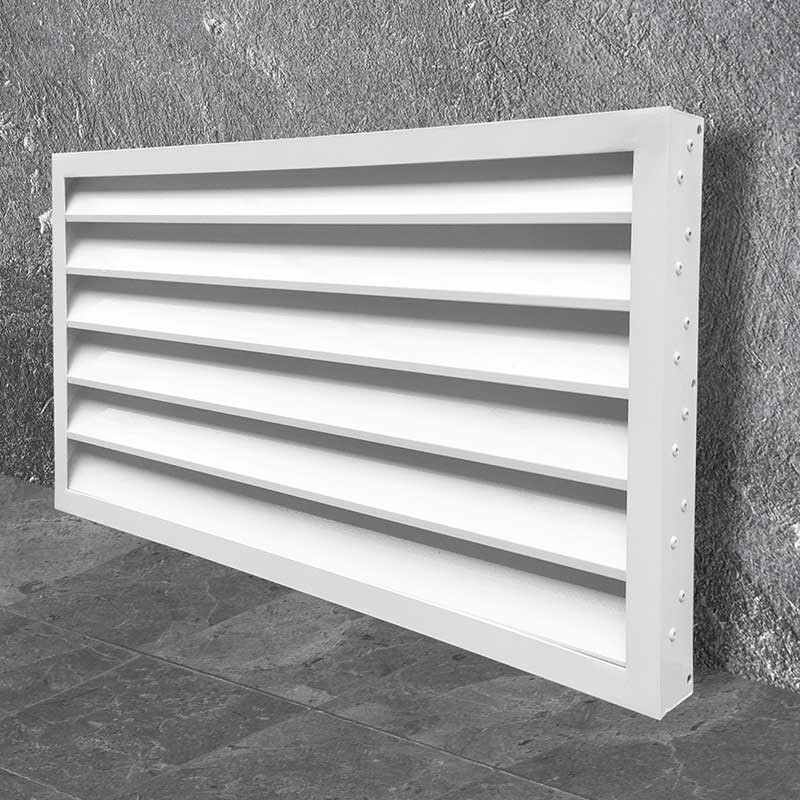

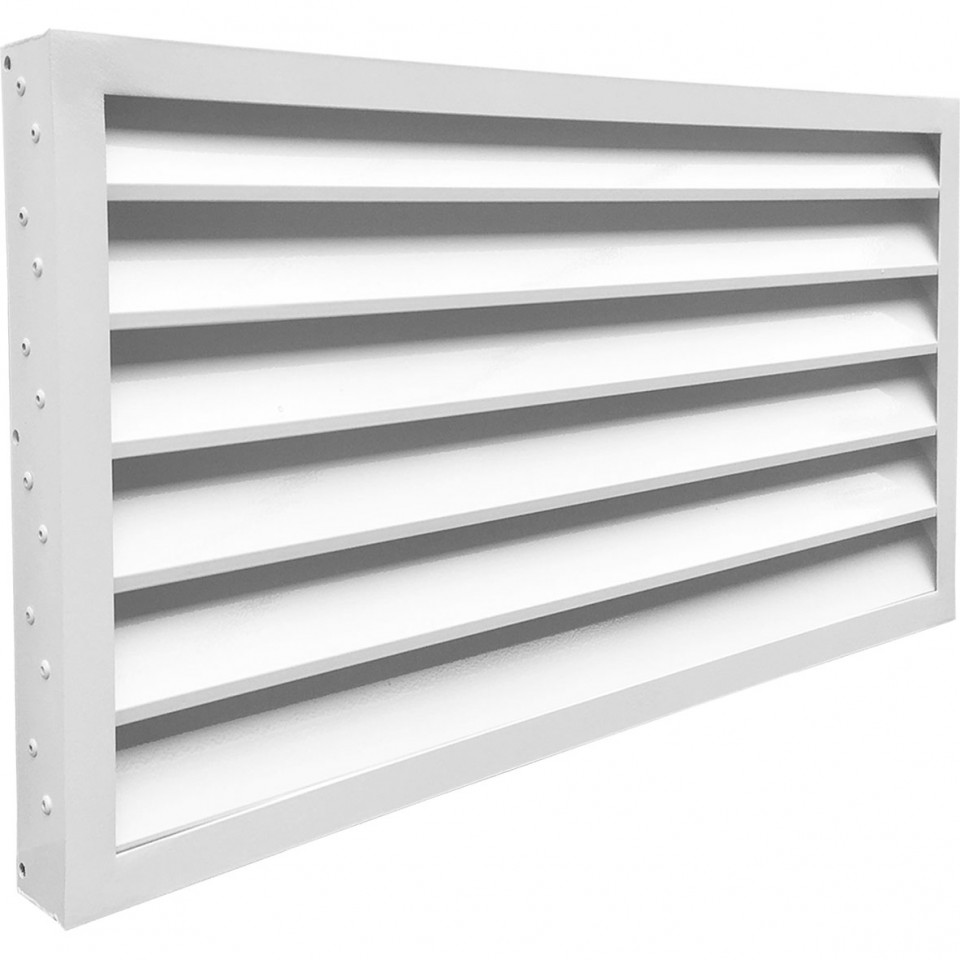

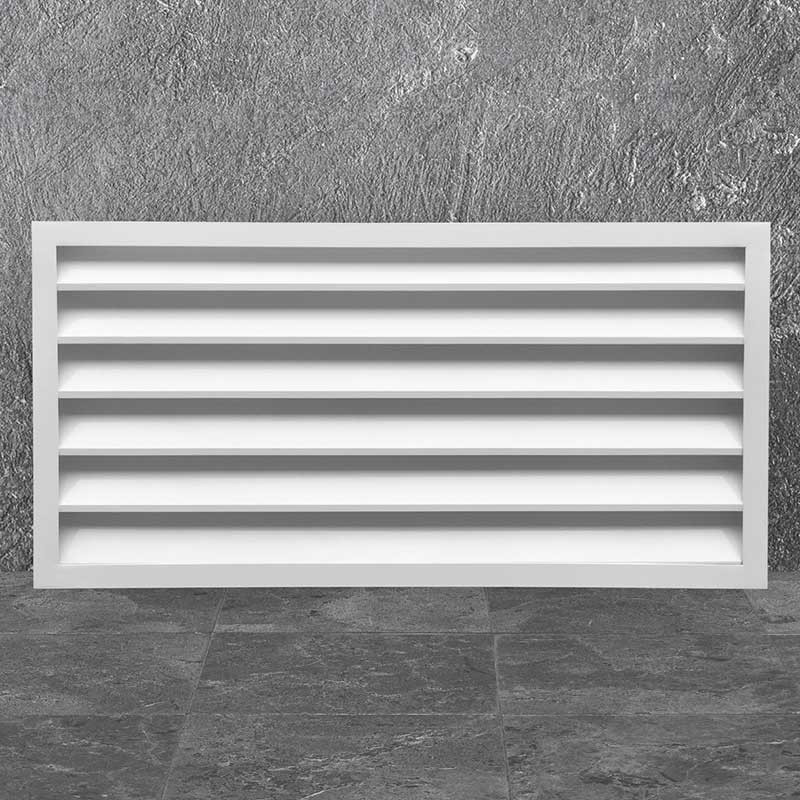

Конструкция
Фасадная накладная вентиляционная решетка ФВРН изготовлена из алюминиевой рамки из плоского уголка и прикрепленных к лицевой стороне рамки (основания) решетки горизонтальных жалюзи, прочно закрепленных к полости рамки. Жалюзи имеют Z – образную форму. Конструкция изготавливается из алюминиевого профиля АД31 (ГОСТ 22233-2001) по накладному типу. Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (соединительные отверстия у решетки расположены с лицевой стороны основания решетки или внутренней стороны). Изделие покрывается порошковой полиэфирной краской в базовый белый цвет (RAL 9016), под заказ – в любой оттенок (по международному каталогу RAL). Размерный ряд изделий включает в себя стандартные типоразмеры, а также индивидуальные – по размерам заказчика.
Особенности
Вент.система: Приточная и вытяжная
Назначение: Защита воздуховода от осадков и посторонних предметов
Применение: На фасад
КЖС: 0,37
Конструкция
Тип решетки: Накладной
Рамка: Уголок 15х30
Ламели: Z-образных ламелей под углом 35˚
Комплектация: Сетка, монтажная пластина (МП)
Размер
Минимальный: 100х100
Максимальный: 2 м2 (при большем размере изготавливается из составных частей)
Материалы
Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018
Покрытие: Полимерно-порошковое окрашивание
Цвет: Любой цвет по каталогу RAL Classic (по умолчанию белый – RAL9016)

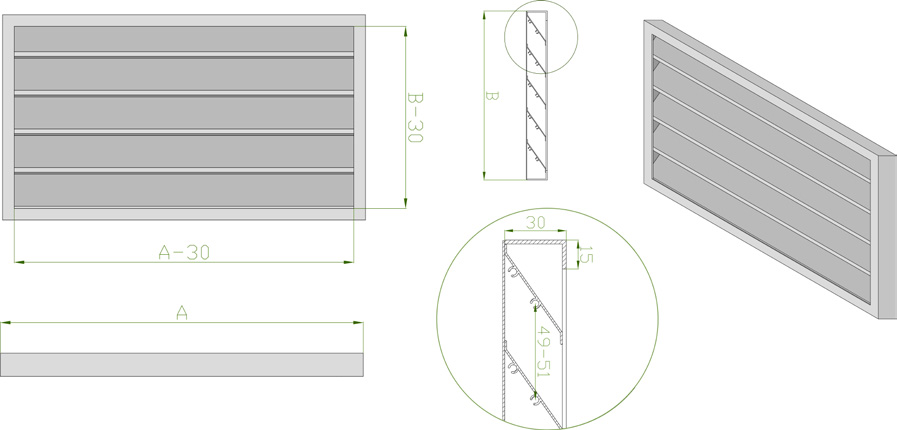

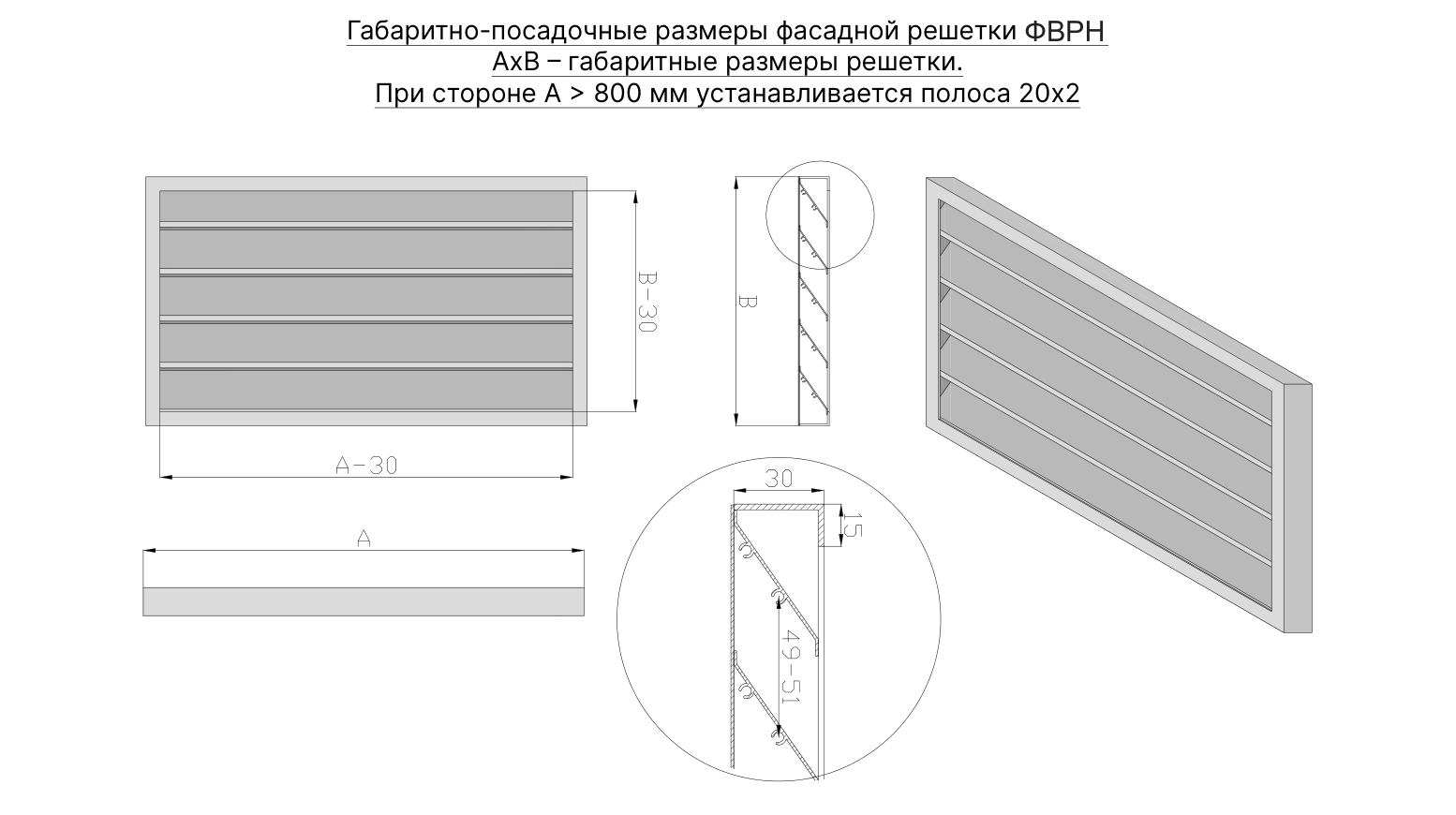

Чертёж, габаритные размеры и варианты монтажа ФВРН:

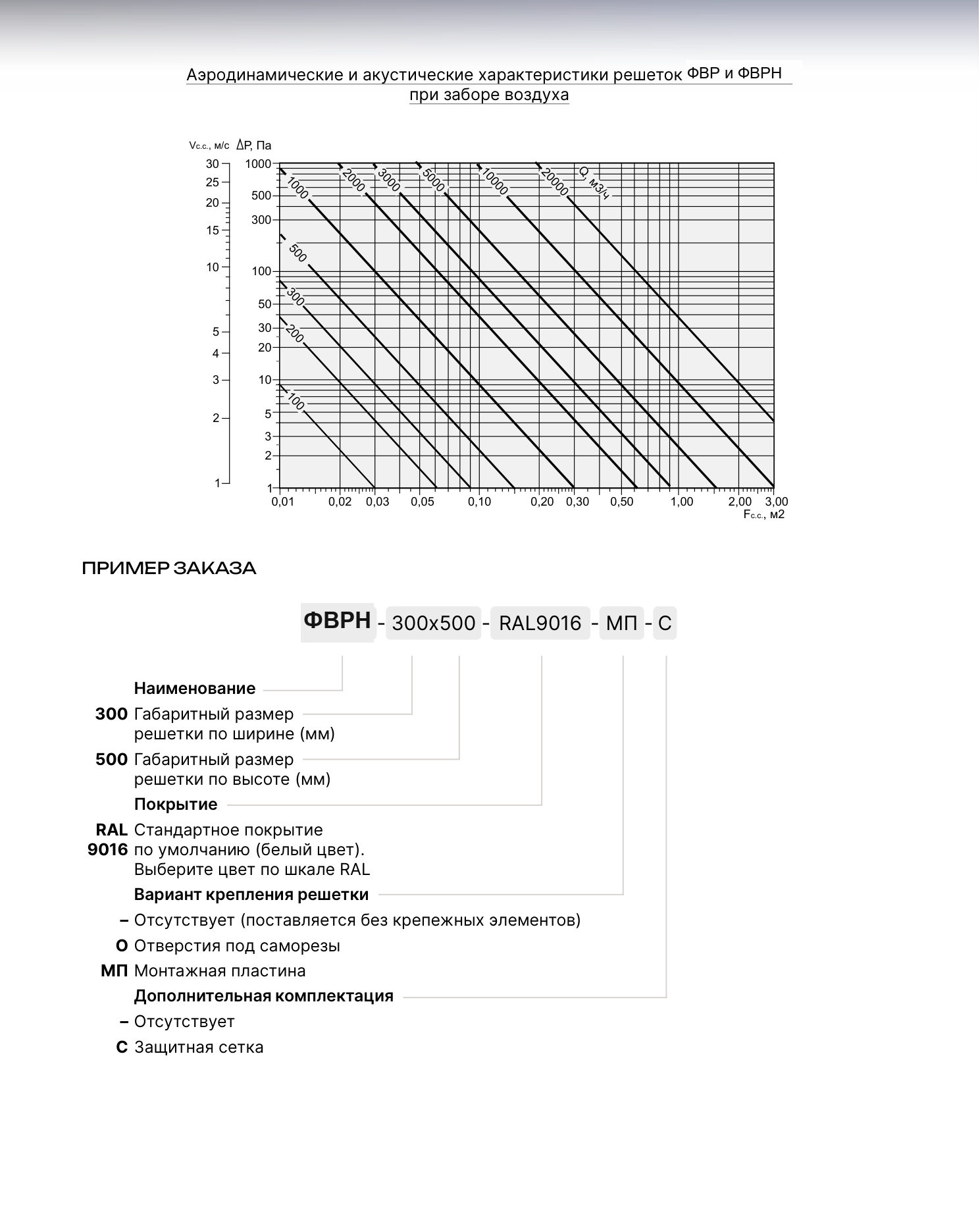

Аэродинамические и акустические характеристики ФВРН (данные для подбора):
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ФВРН:
Типоразмер, мм
Fс.с., м²
Масса, кг
100×100
0.004
0.18
150×150
0.008
0.27
200×200
0.015
0.38
250×250
0.023
0.52
300×300
0.033
0.67
350×350
0.046
0.85
400×400
0.060
1.04
500×500
0.093
1.49
600×600
0.134
2.02
700×700
0.182
2.64
800×800
0.238
3.33
900×900
0.301
4.11
1000×1000
0.372
4.96
1100×1100
0.450
5.90
1200×1200
0.536
6.92
1300×1300
0.629
8.02
1400×1400
0.729
9.20
1500×1500
0.837
10.46
Способ крепления решётки выбирается в зависимости от того, важен ли внешний вид крепежа и есть ли доступ к обратной стороне проёма.
Отверстия под саморезы (О)
Самый распространённый способ: решётка притягивается к проёму саморезами или заклёпками прямо через лицевую рамку. Головки крепежа остаются видны с лицевой стороны — по запросу решётка поставляется с готовыми отверстиями под саморезы.
Монтажный уголок (МУ)
К рамке решётки жёстко приварен монтажный уголок, через который она крепится саморезами к закладному элементу (ответному уголку) в проёме или адаптере. Ответный уголок в комплект поставки не входит.
Монтажная пластина (МП)
Полностью скрытое крепление: пластина устанавливается на решётку (приварена намертво либо на болтах — съёмный вариант) и фиксируется в проёме саморезами, дюбелями или анкерами. Требует доступа с внутренней стороны проёма.
ФВРН - 300×500 - RAL 9016 - МП - С
ФВРН
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
МП
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, МП — монтажная пластина
С
Комплектация: «–» — отсутствует, С — сетка ромбовидная 10×10, МС — москитная сетка
