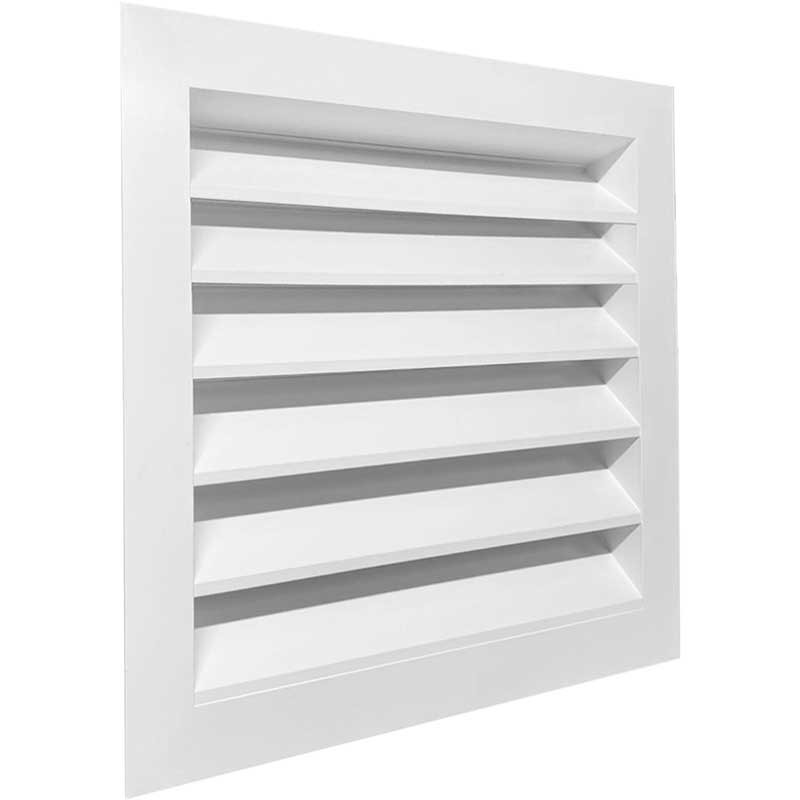

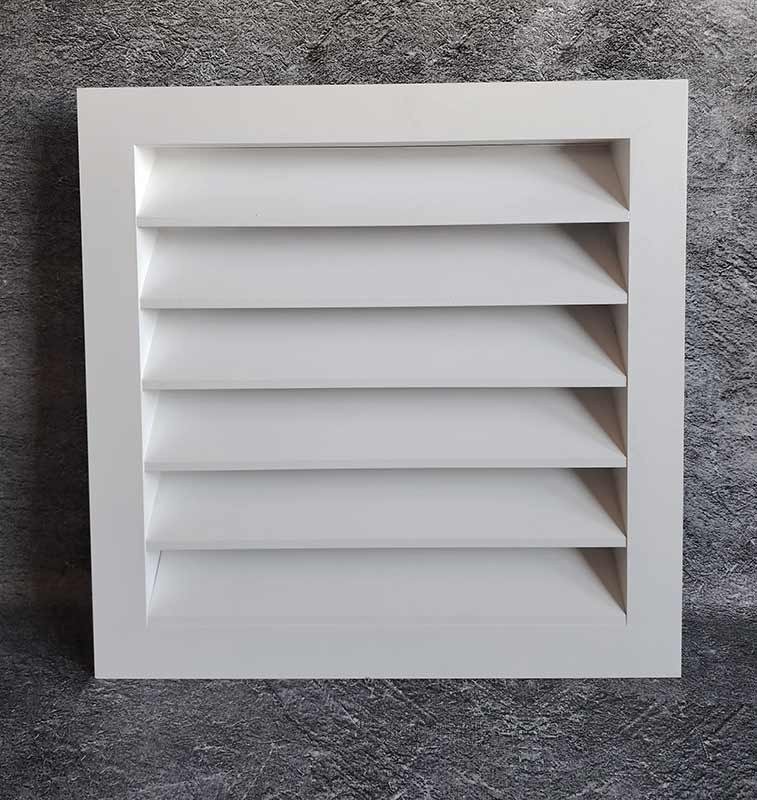

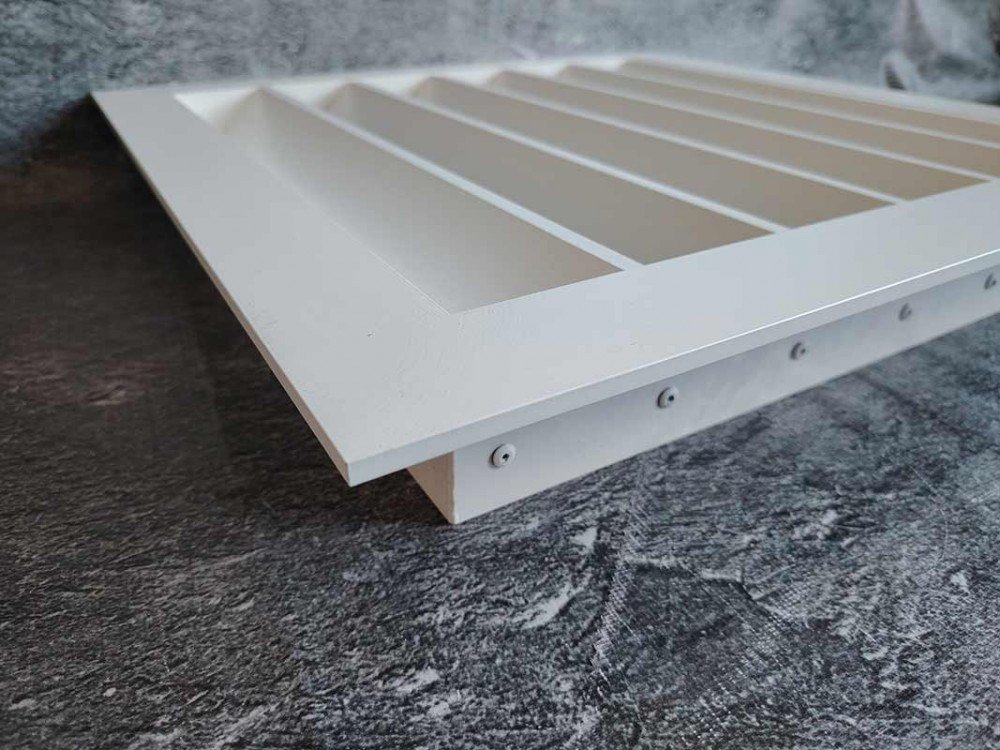

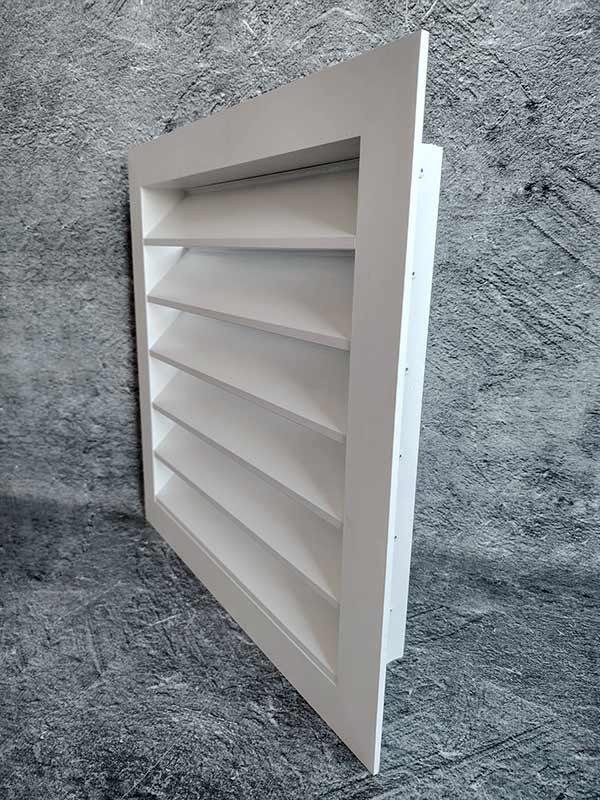

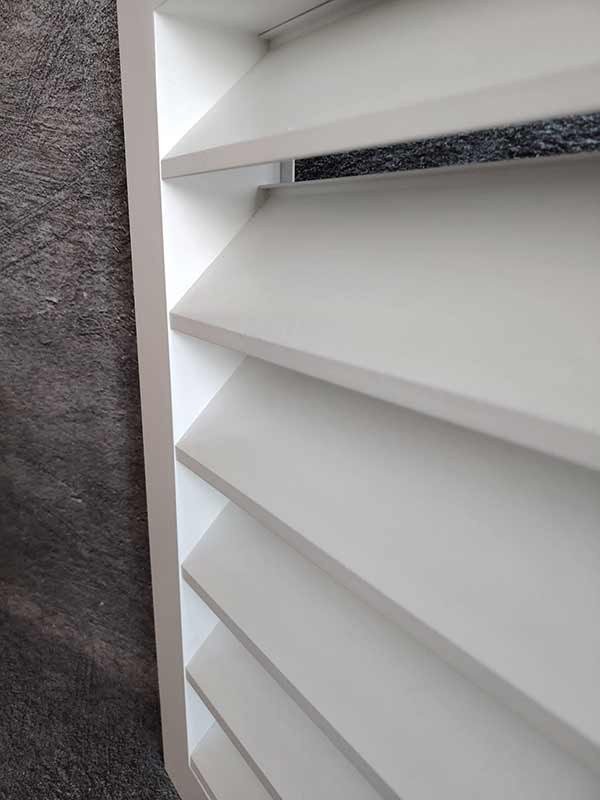

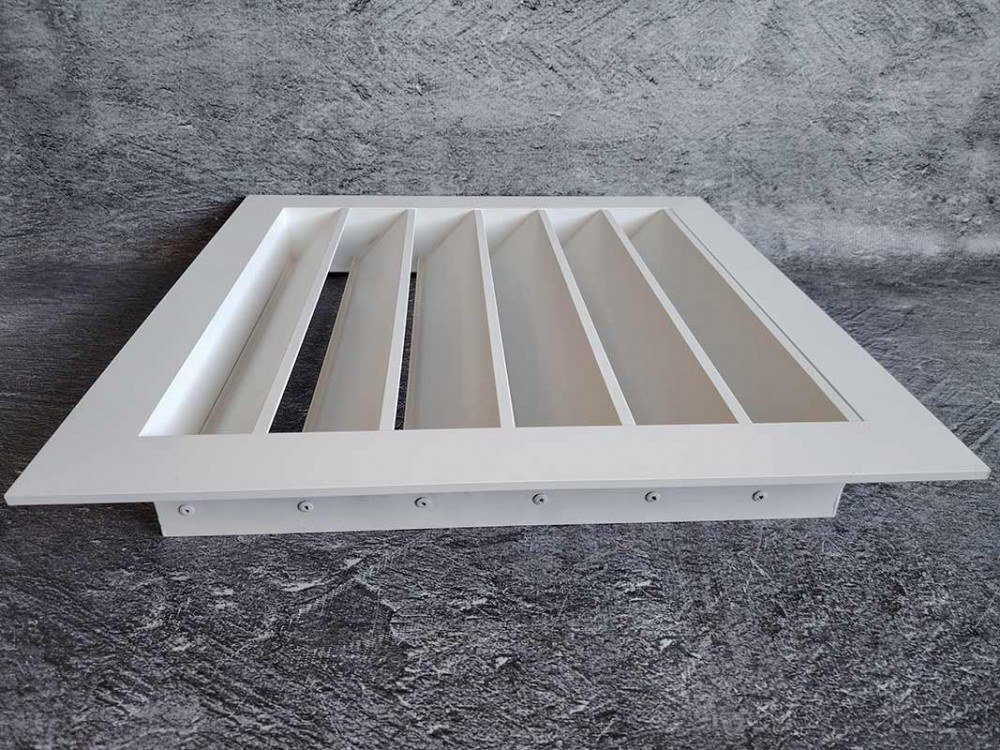

Наружная жалюзийная решетка ВР-70 применяется в приточно-вытяжной вентиляции для защиты воздуховода от осадков и посторонних предметов. Решетка представляет собой рамку из усиленного уголка 70х45, в которой неподвижно закреплены жалюзи Z-образной формы под углом 45˚.
Решетки данного типа предназначены для монтажа чаще всего в большие проемы и в воздуховоды, где требуются решетки с увеличенным коэффициентом живого сечения. Конструкция и используемые при производстве материалы обеспечивают надёжность конструкции при больших скоростях воздуха.
Материалы изготовления
При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.
Размер решетки
Особенности
Вент.система: Приточная и вытяжная
Назначение: Защита воздуховода от осадков и посторонних предметов
Максимальный: 9 м2 (при большем размере изготавливается из составных частей)
Материалы
Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018
Покрытие: Полимерно-порошковое окрашивание
Цвет: Любой цвет по каталогу RAL Classic (по умолчанию белый – RAL9016)

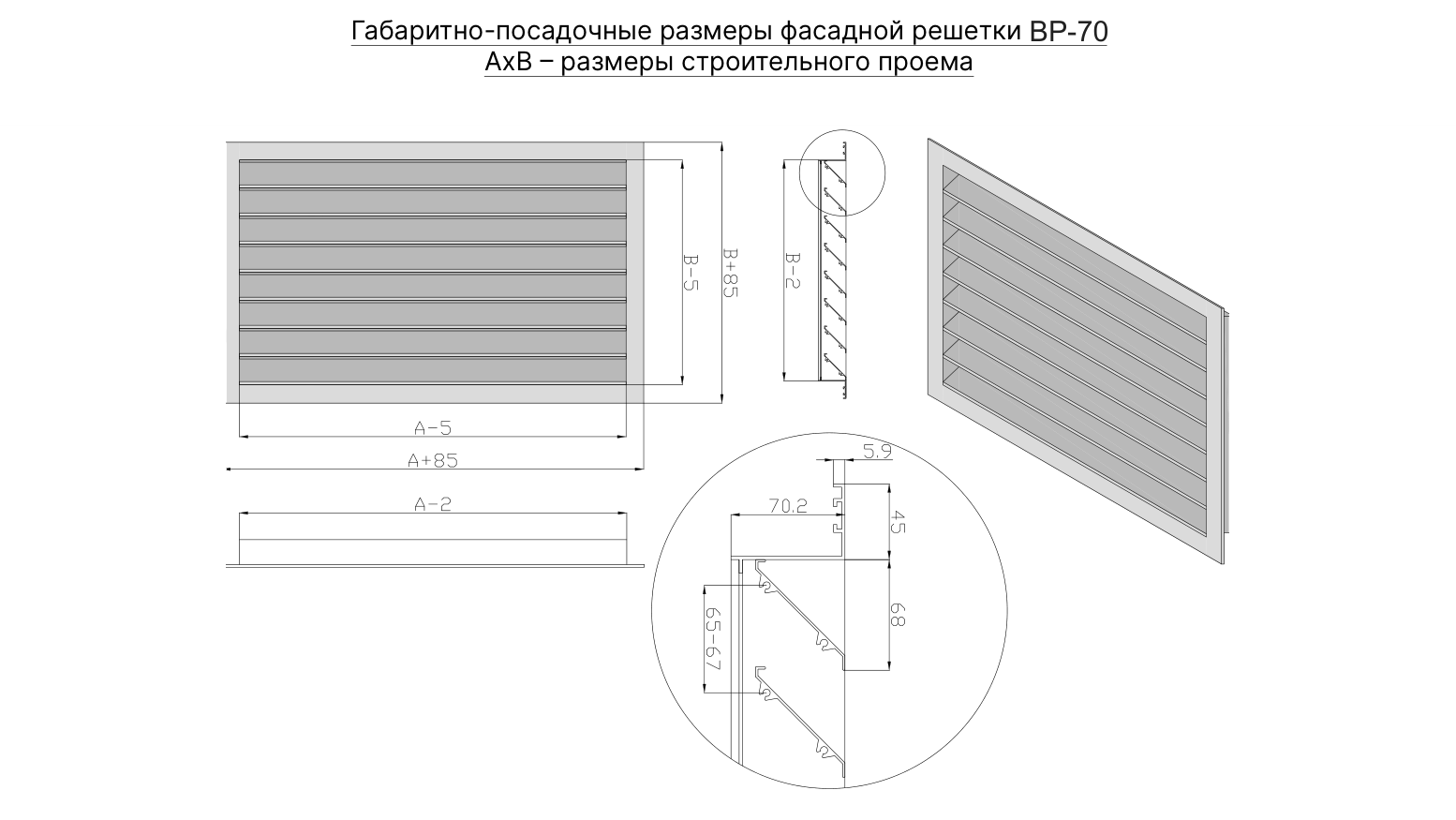

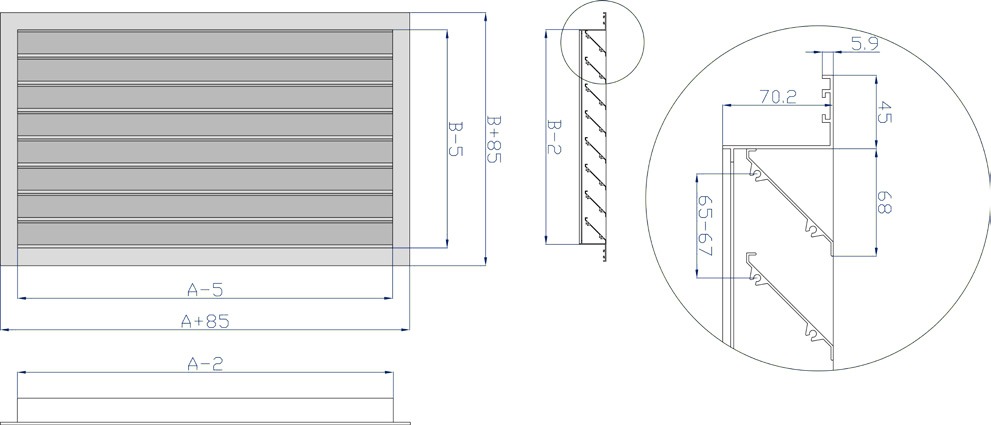

Чертёж, габаритные размеры и варианты монтажа ВР-70:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ВР-70:
Типоразмер, мм
Fс.с., м²
Масса, кг
300×300
0.042
1.61
400×400
0.075
2.42
500×500
0.118
3.41
600×600
0.171
4.57
700×700
0.233
5.90
800×800
0.305
7.41
900×900
0.386
9.08
1000×1000
0.477
10.93
1100×1100
0.578
12.95
1200×1200
0.688
15.14
1300×1300
0.808
17.51
1400×1400
0.938
20.04
1500×1500
1.077
22.75
1600×1600
1.226
25.63
1700×1700
1.385
28.69
1800×1800
1.553
31.91
1900×1900
1.731
35.31
2000×2000
1.918
38.88
Способ крепления решётки выбирается в зависимости от того, важен ли внешний вид крепежа и есть ли доступ к обратной стороне проёма.
Отверстия под саморезы (О)
Самый распространённый способ: решётка притягивается к проёму саморезами или заклёпками прямо через лицевую рамку. Головки крепежа остаются видны с лицевой стороны — по запросу решётка поставляется с готовыми отверстиями под саморезы.
Монтажный уголок (МУ)
К рамке решётки жёстко приварен монтажный уголок, через который она крепится саморезами к закладному элементу (ответному уголку) в проёме или адаптере. Ответный уголок в комплект поставки не входит.
Монтажная пластина (МП)
Полностью скрытое крепление: пластина устанавливается на решётку (приварена намертво либо на болтах — съёмный вариант) и фиксируется в проёме саморезами, дюбелями или анкерами. Требует доступа с внутренней стороны проёма.
ВР-70 - 300×500 - RAL 9016 - МП - С
ВР-70
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
МП
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, МУ — монтажный уголок, МП — монтажная пластина
С
Комплектация: «–» — отсутствует, С — сетка ромбовидная 10×10, МС — москитная сетка
