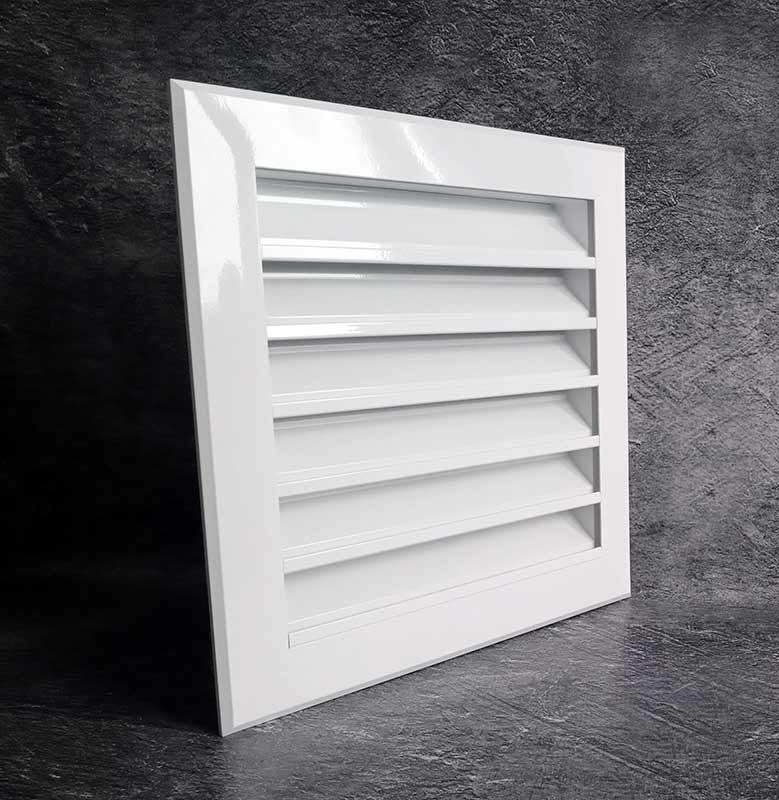

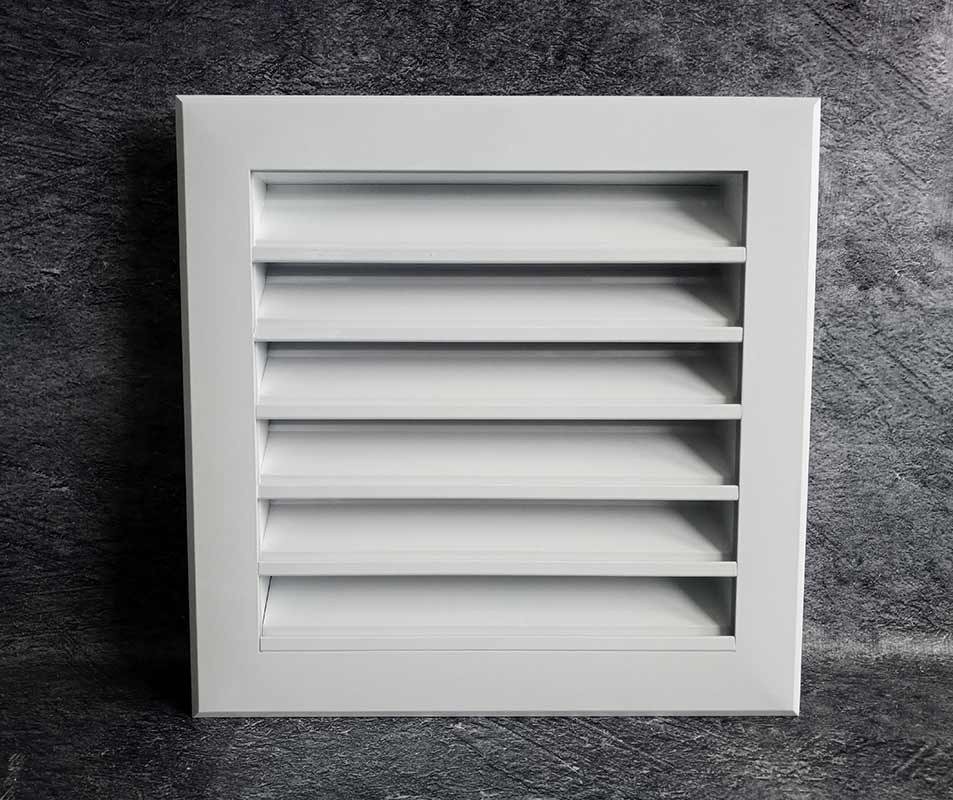

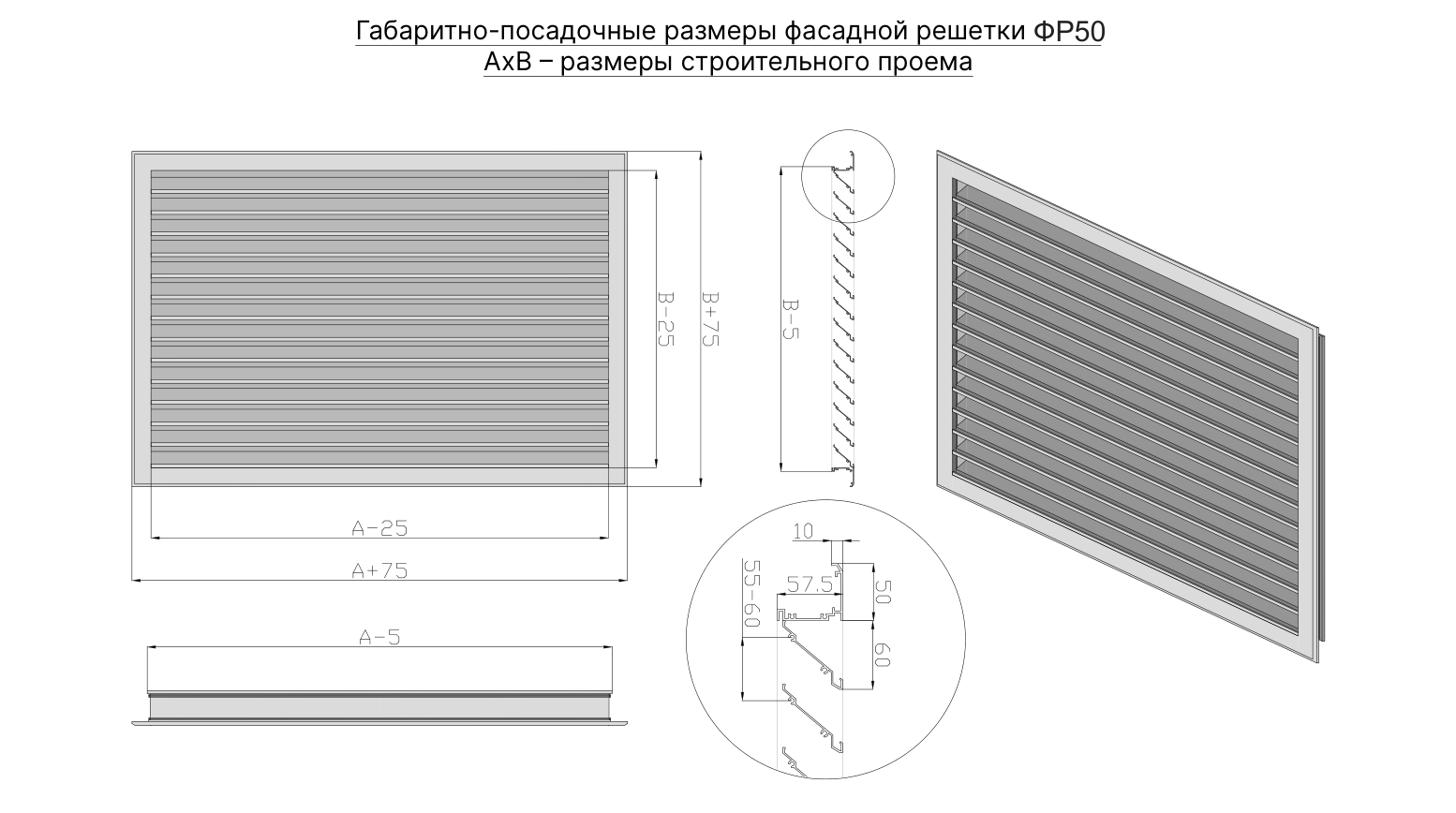

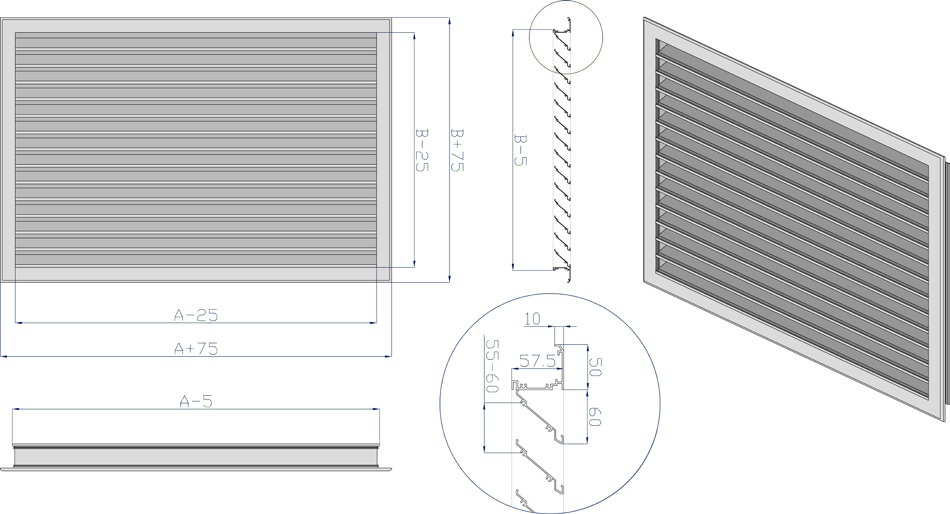

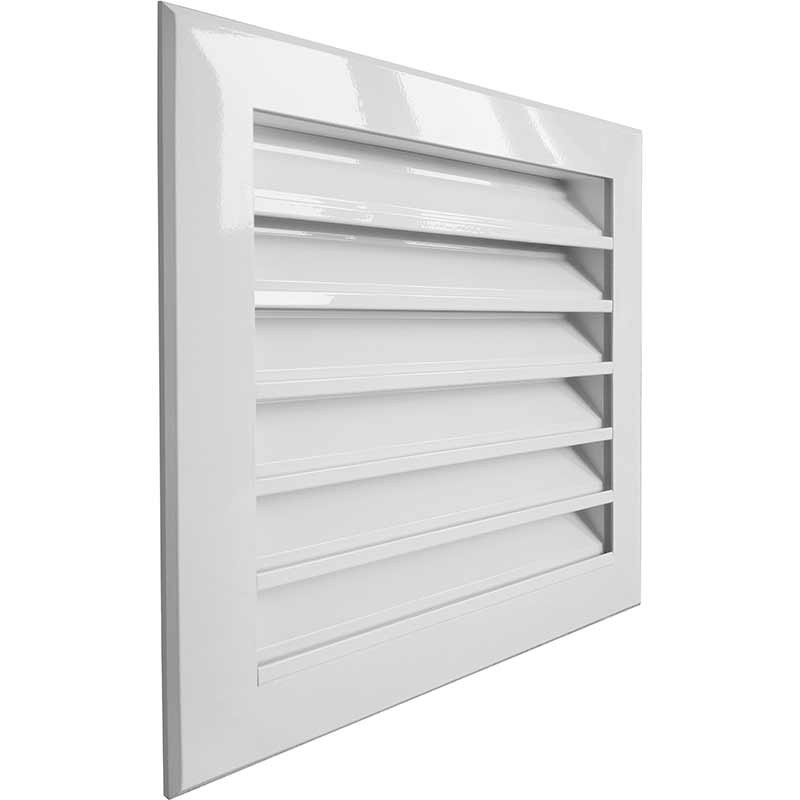

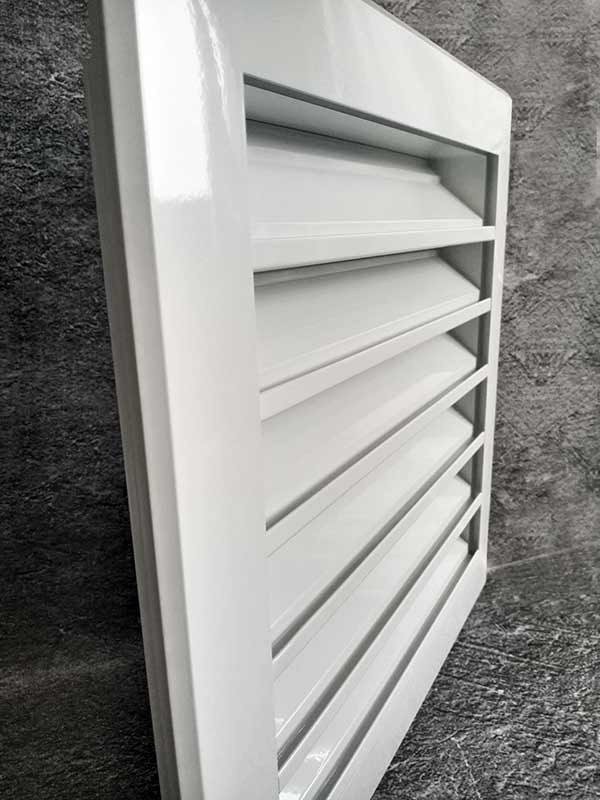

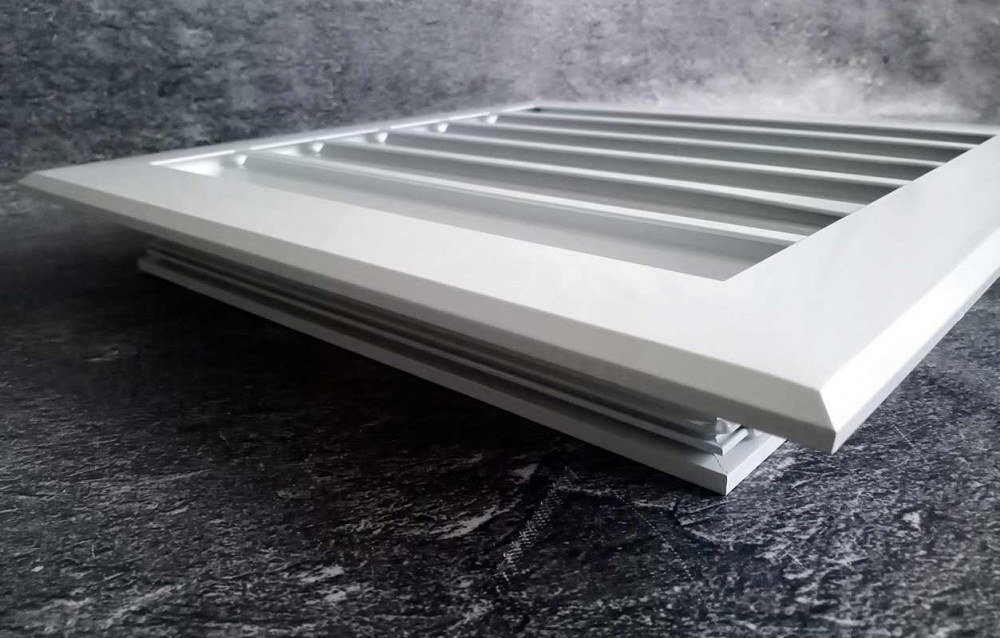

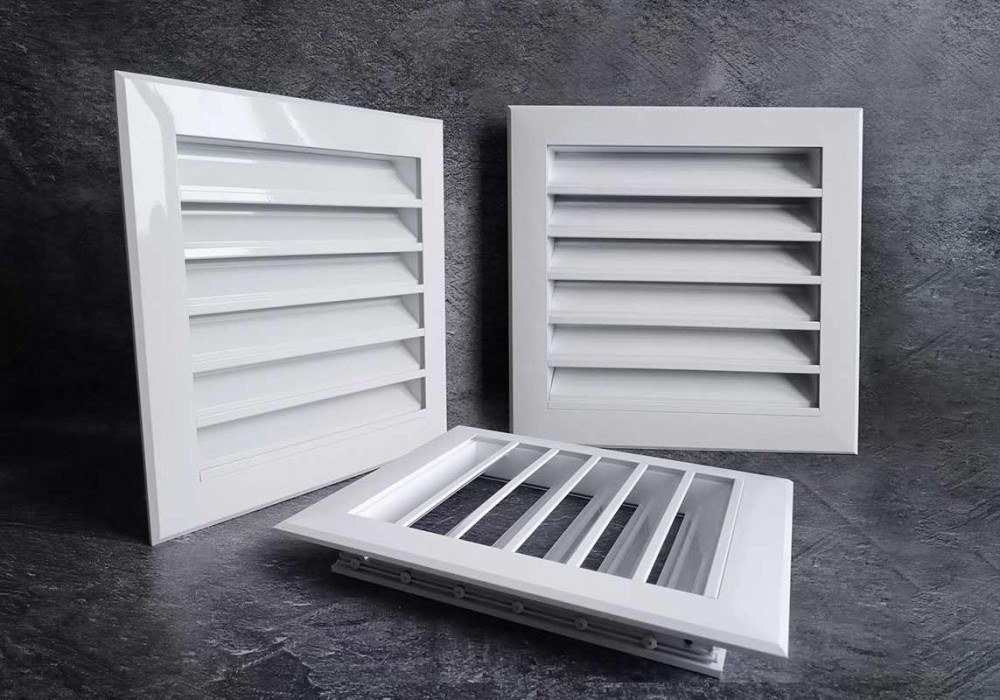

Наружная жалюзийная решетка ФР50

Описание

Решетка НР50 по назначению и функциональности полностью повторяет  решетку ФР100. Единственным конструктивным отличием является ее глубина: у ФР100 – 90 мм, а у ФР50– 57,5 мм.

Усиленная жалюзийная решетка ФР50 используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха.

Решетки данного типа предназначены для монтажа чаще всего в большие проемы и в воздуховоды, где требуются решетки с увеличенным коэффициентом живого сечения. Максимальная скорость воздуха в свободном сечении решетки ФР100 допускается до 15 м/с, конструкция и используемые при производстве материалы обеспечивают надёжность конструкции при больших скоростях воздуха. Решетки ФР50 рекомендуется использовать при рабочем сечении до 5 м2. Для предотвращения провисания ламелей при ширине строительного проёма более 1200мм решетка поставляется с вертикальной перемычкой с задней стороны решетки, которая крепиться к каждой ламели.

Жалюзийные решетки данной модели как и другие изготавливаться могут как прямоугольной, так и круглой или трапециевидной формы, но без возможности ручной или автоматической регулировки ламелей.

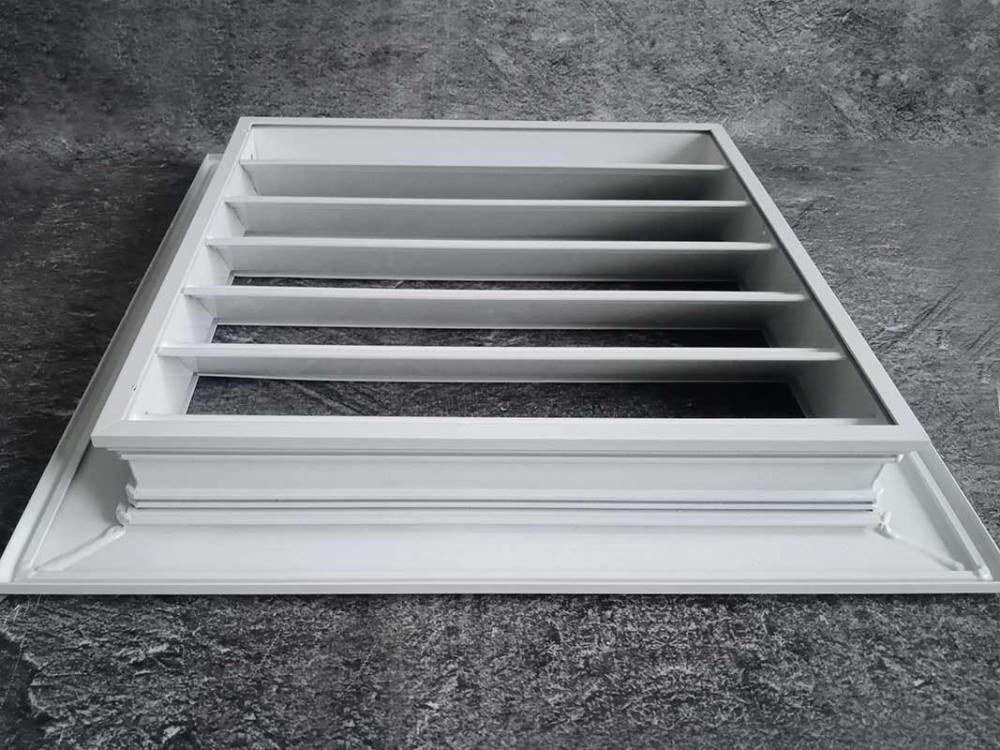

Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.

Материалы изготовления

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

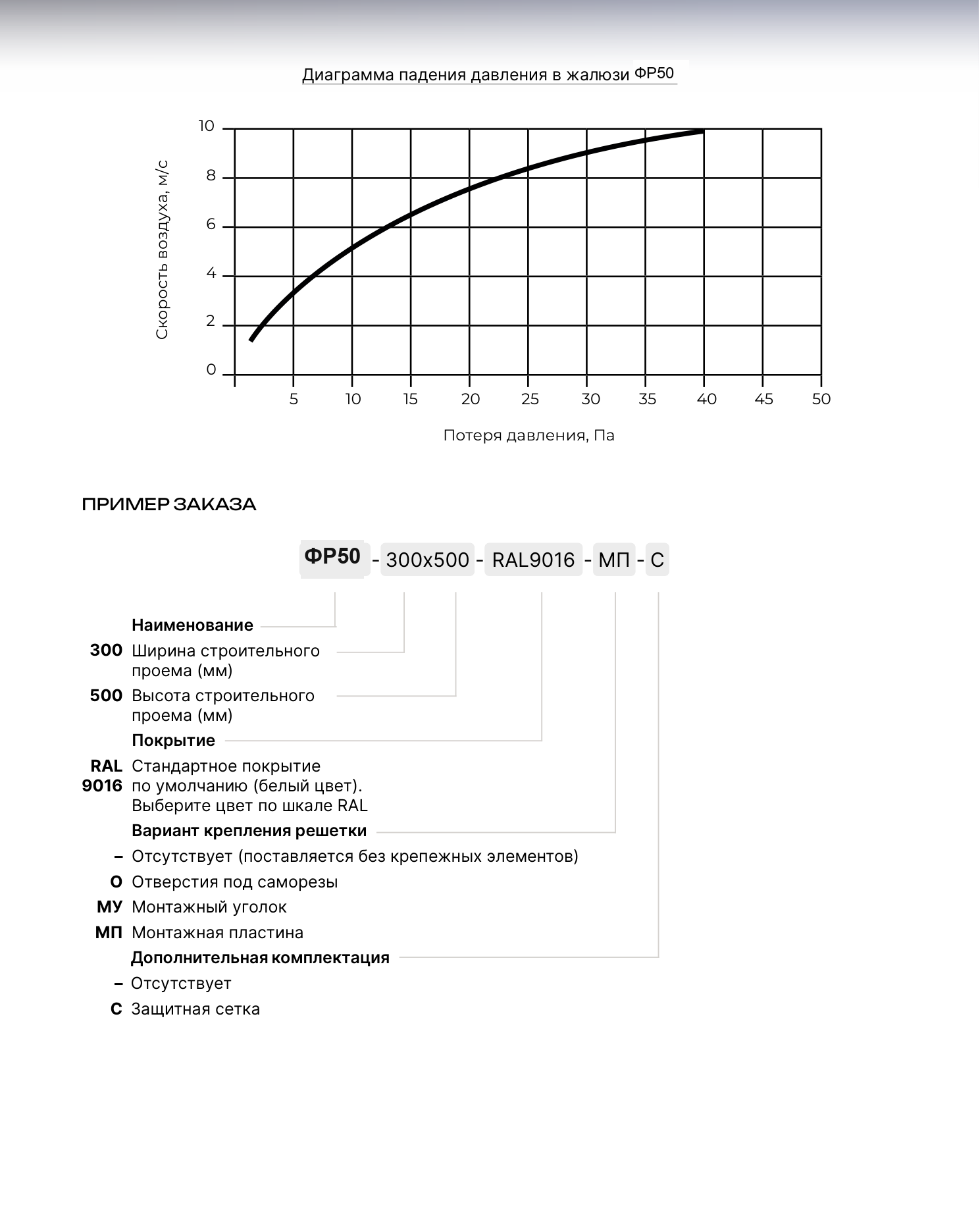

Способ крепления решётки выбирается в зависимости от того, важен ли внешний вид крепежа и есть ли доступ к обратной стороне проёма.

Отверстия под саморезы (О)

Самый распространённый способ: решётка притягивается к проёму саморезами или заклёпками прямо через лицевую рамку. Головки крепежа остаются видны с лицевой стороны — по запросу решётка поставляется с готовыми отверстиями под саморезы.

Монтажный уголок (МУ)

К рамке решётки жёстко приварен монтажный уголок, через который она крепится саморезами к закладному элементу (ответному уголку) в проёме или адаптере. Ответный уголок в комплект поставки не входит.

Монтажная пластина (МП)

Полностью скрытое крепление: пластина устанавливается на решётку (приварена намертво либо на болтах — съёмный вариант) и фиксируется в проёме саморезами, дюбелями или анкерами. Требует доступа с внутренней стороны проёма.
