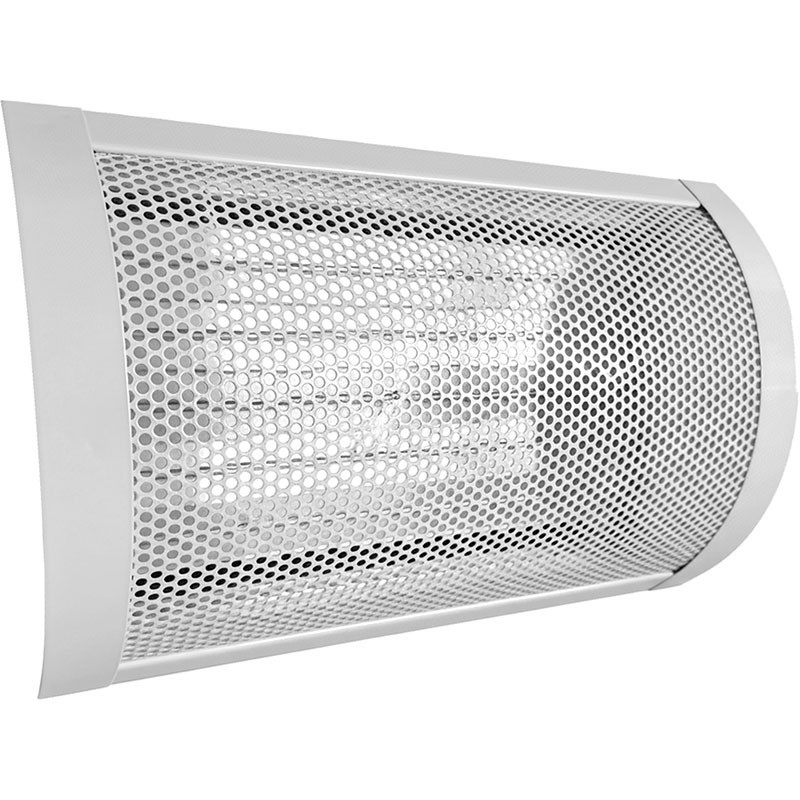

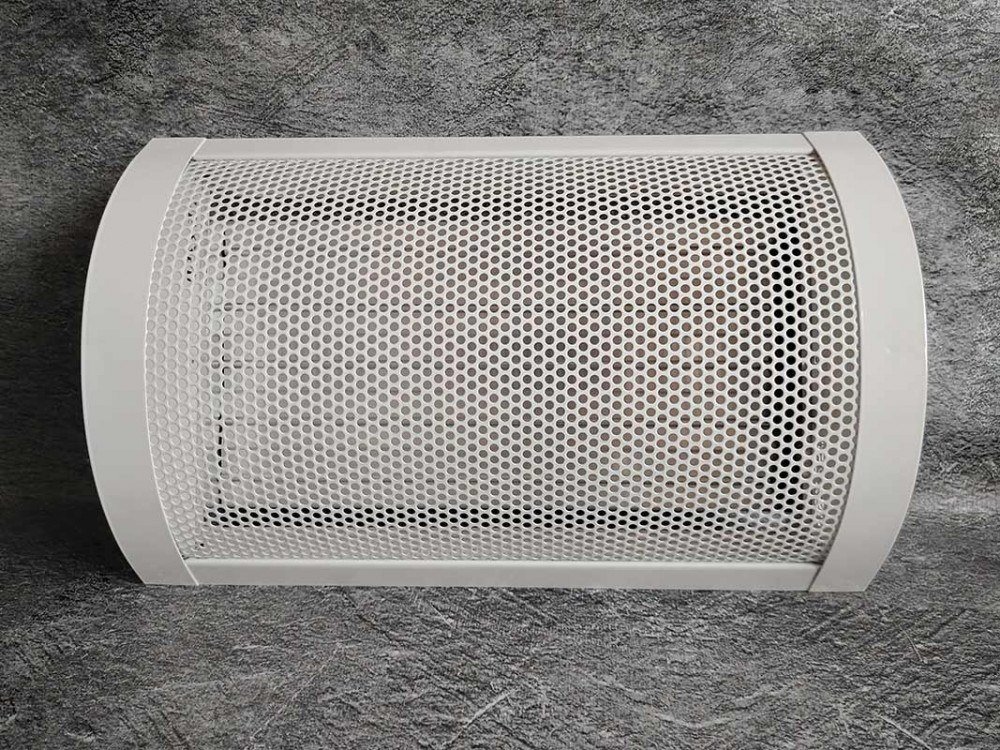

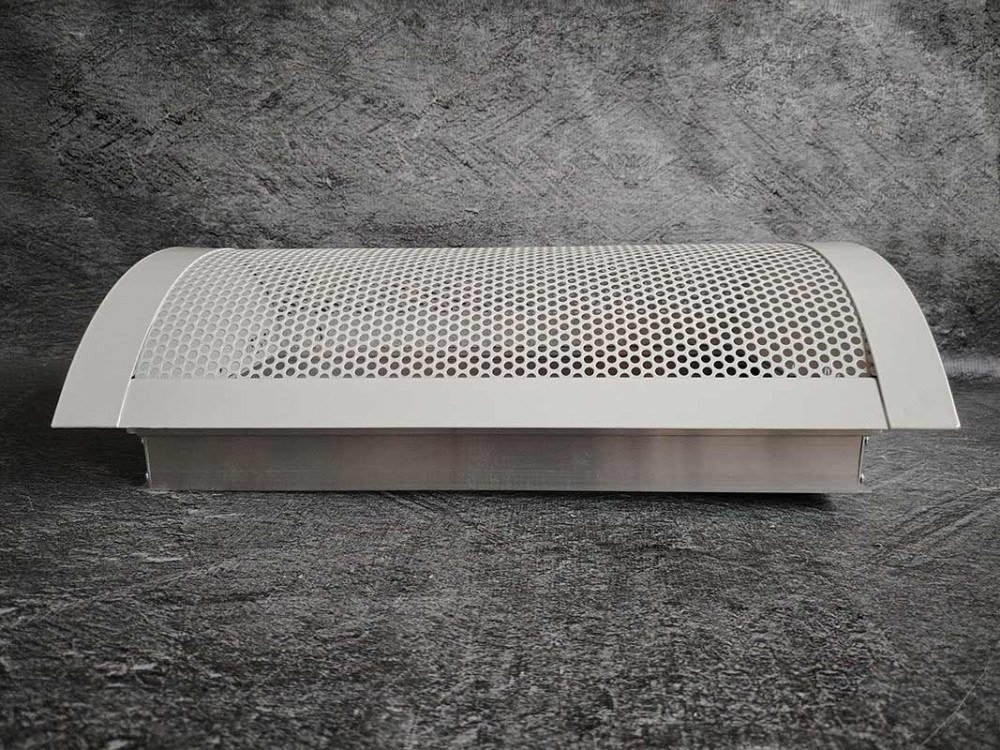

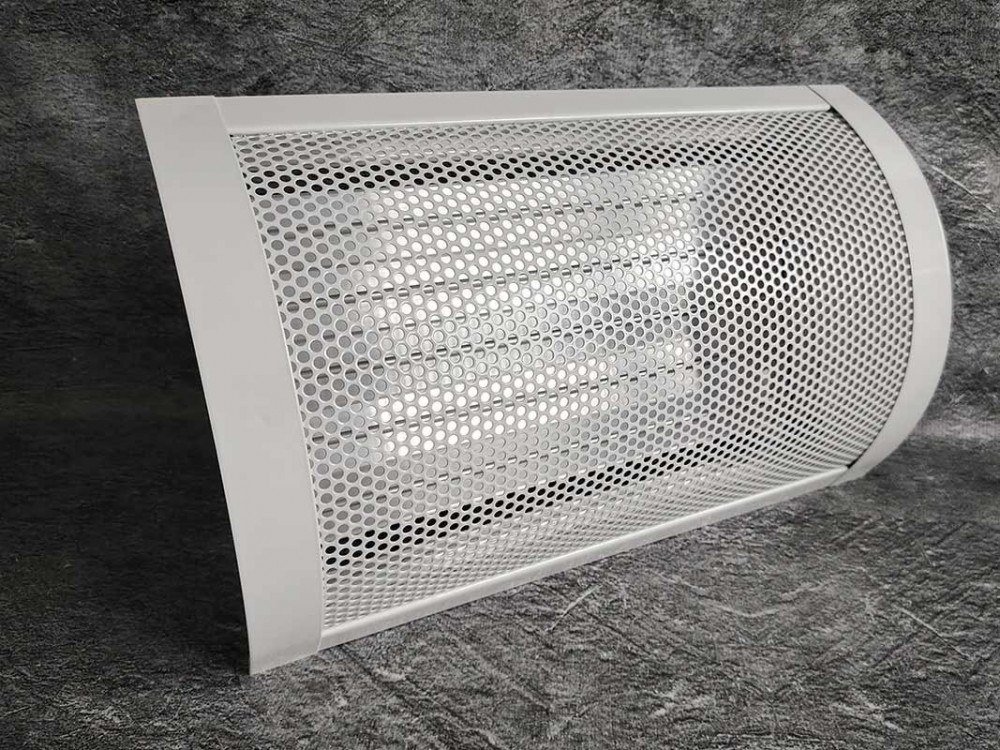

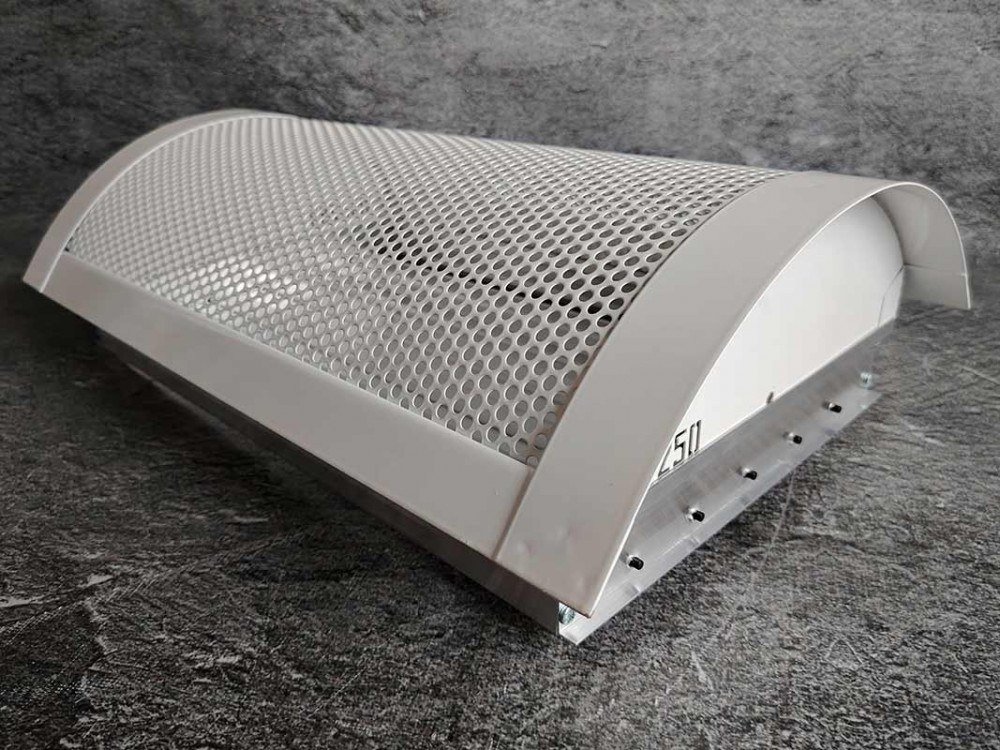

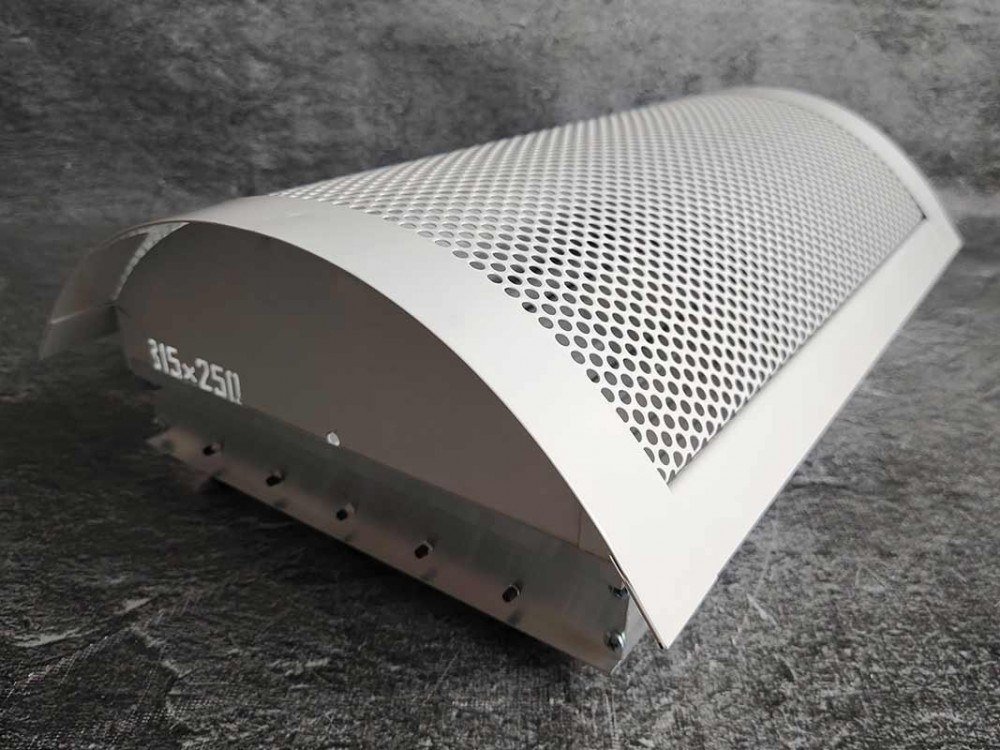

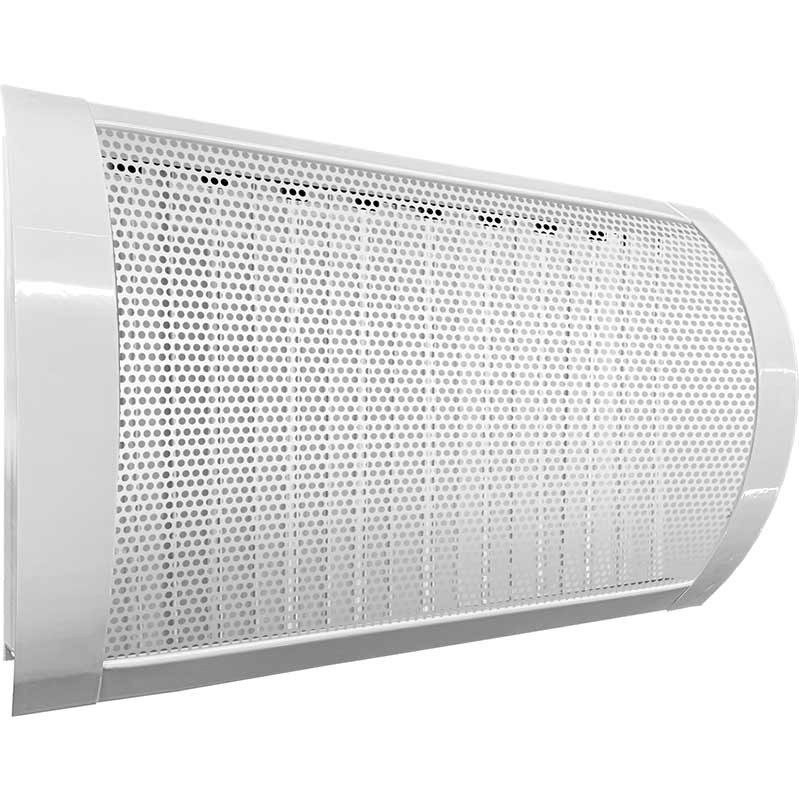

Цилиндрическая перфорированная решётка ВРПЦ-Р AIRS со встроенным клапаном расхода воздуха для регулировки объёма подаваемого/удаляемого воздуха. Цилиндрический корпус повторяет форму круглого воздуховода, посадочная часть — прямоугольная под размер строительного проёма.
- Материал: оцинкованная сталь, перфорированная вставка RV 5-7
- Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
- Конструкция: цилиндрическая рамка, прямоугольная посадочная часть

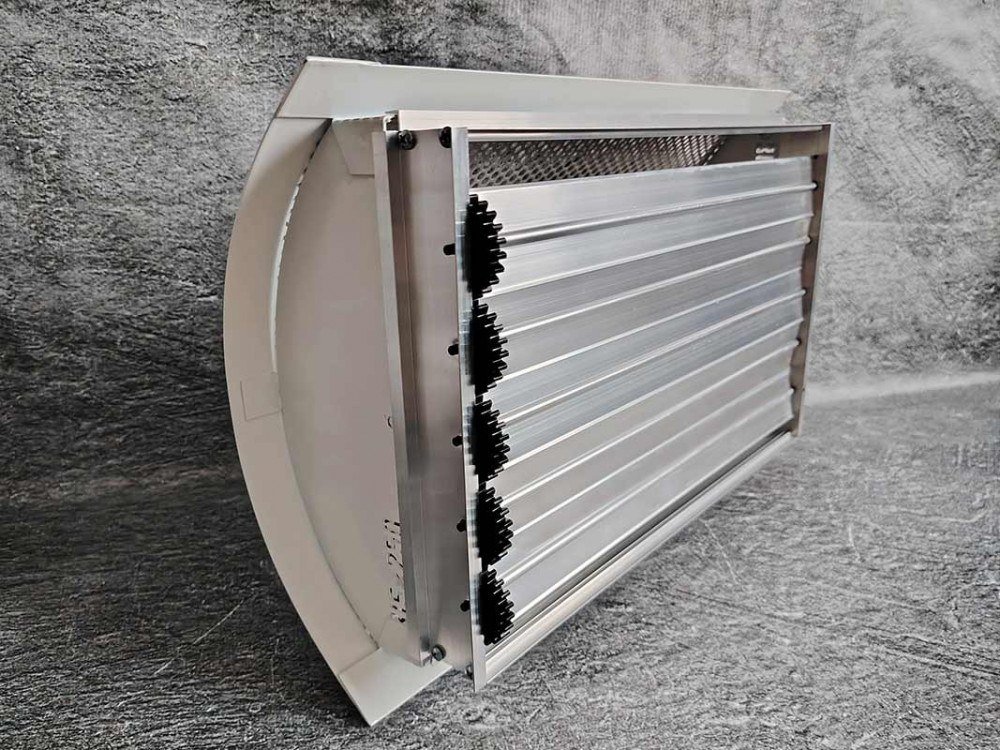

- Доп. комплектация: встроенный клапан расхода воздуха (КРВ)

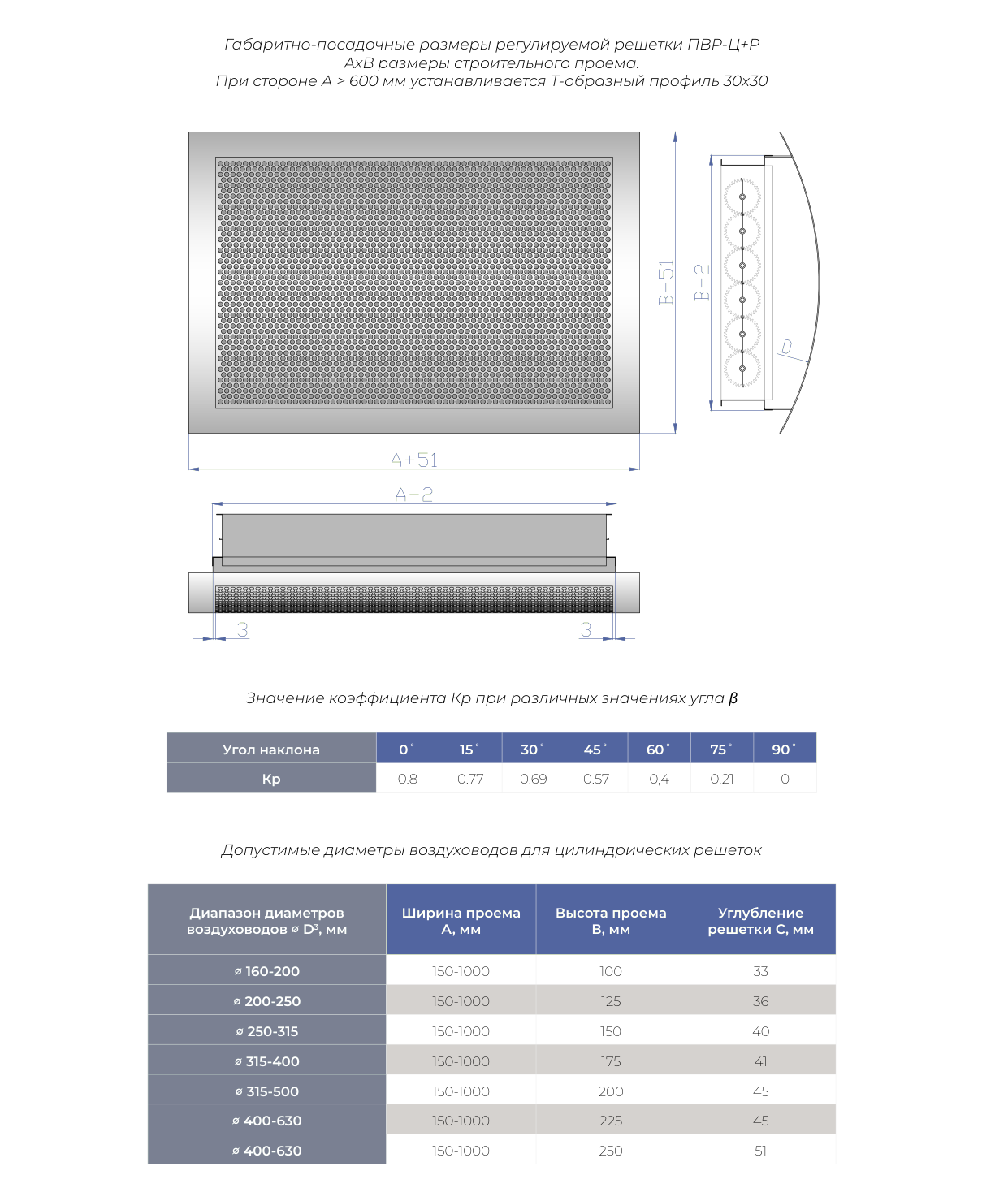

Чертёж и габаритные размеры ВРПЦ-Р:

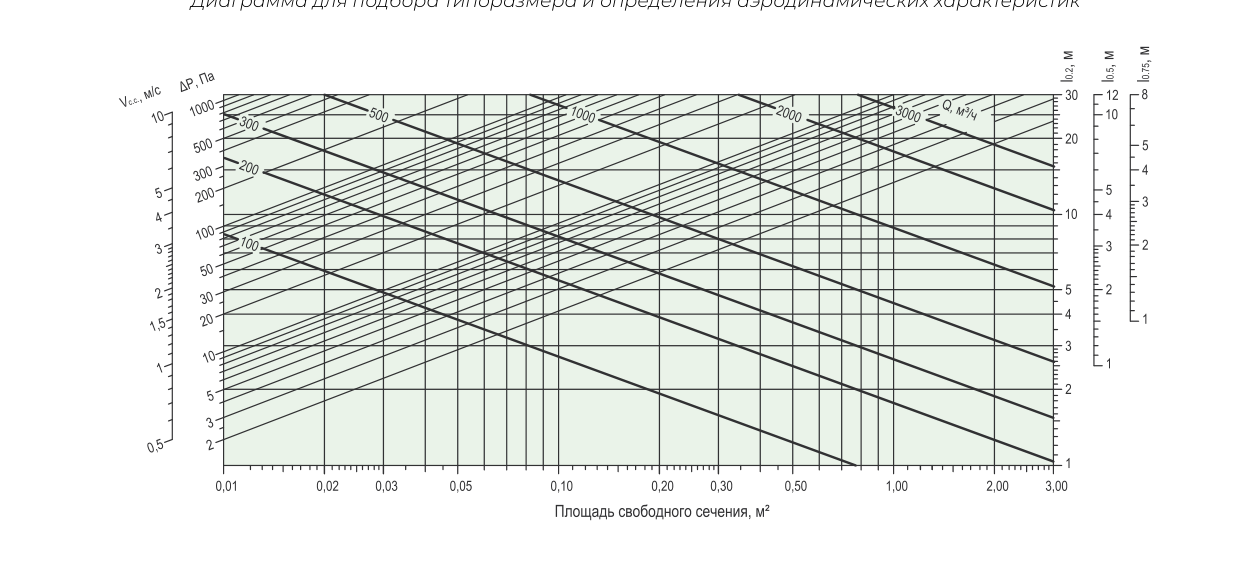

Данные для подбора типоразмера ВРПЦ-Р:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
| Типоразмер, мм | Fс.с., м² | Масса, кг |
|---|
| 100×100 | 0.003 | 0.43 |
| 125×125 | 0.004 | 0.48 |
| 150×150 | 0.007 | 0.69 |
| 175×175 | 0.009 | 0.69 |
| 200×200 | 0.014 | 0.98 |
| 225×225 | 0.016 | 1.07 |
| 250×250 | 0.023 | 1.31 |
| 275×275 | 0.025 | 1.41 |
| 300×300 | 0.034 | 1.72 |

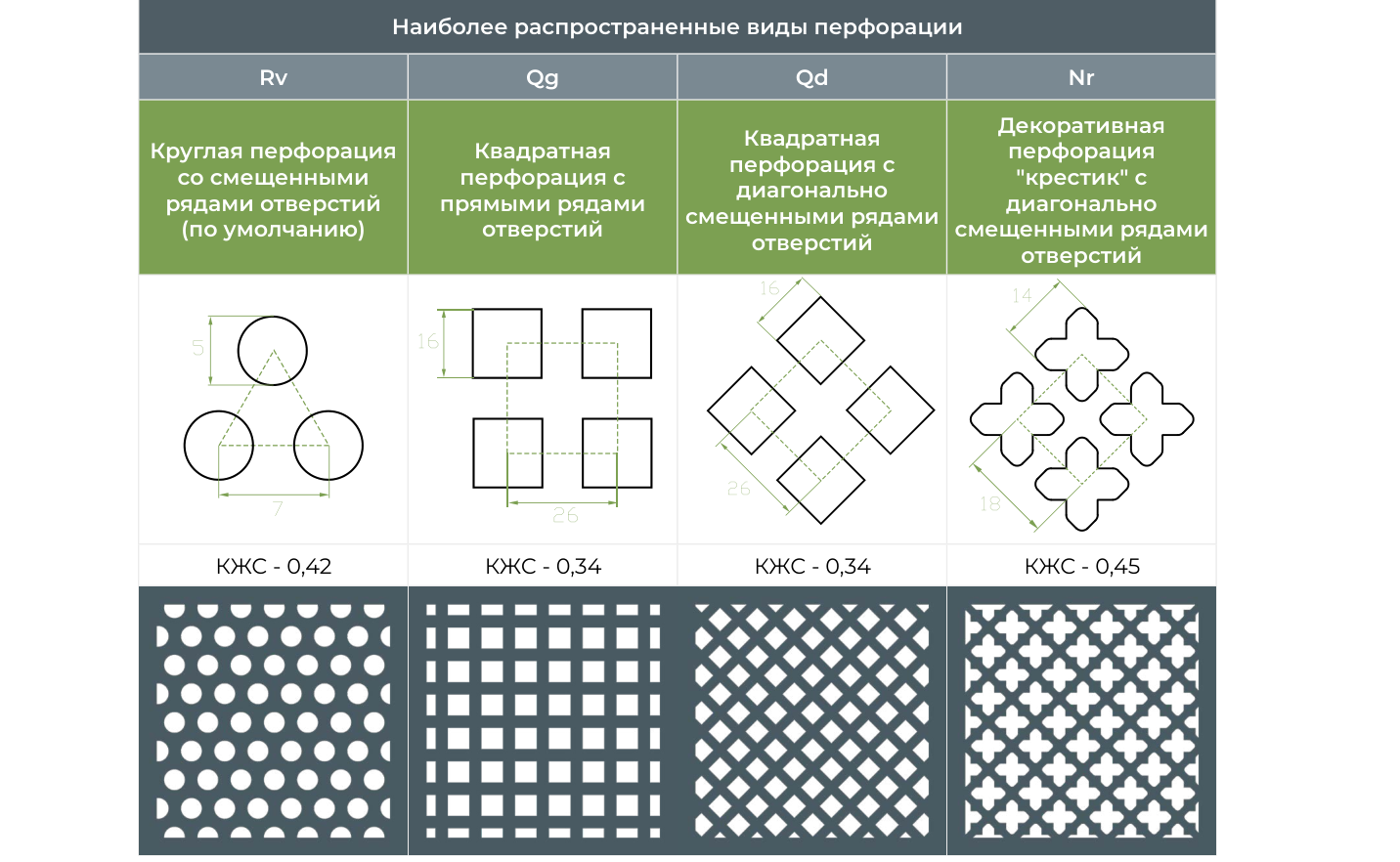

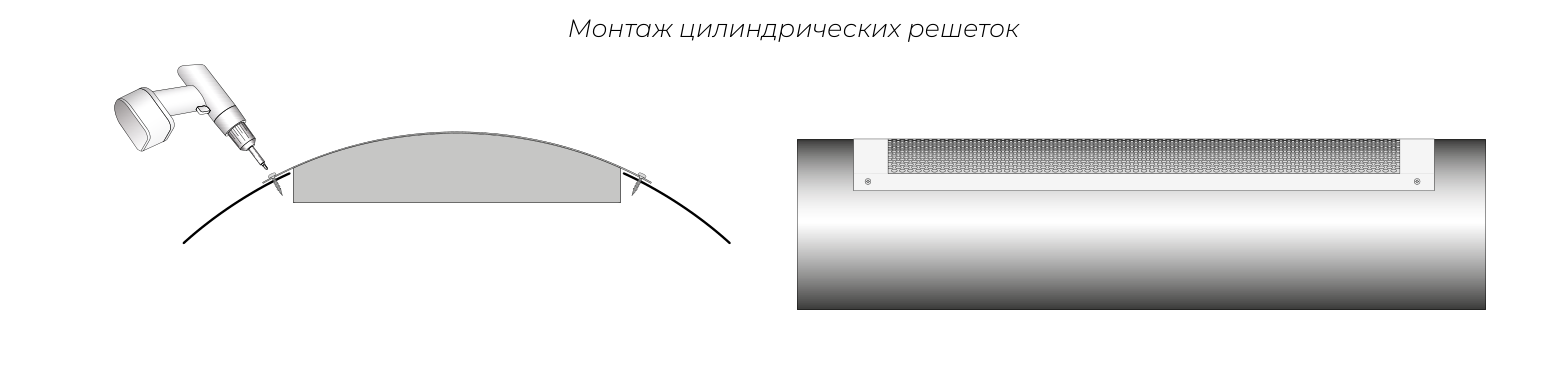

Варианты монтажа. Крепление цилиндрической решетки осуществляется саморезами. Возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами. По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке. Монтаж цилиндрических решеток Наиболее распространенные виды перфорации
ВРПЦ-Р - 300×500 - RAL 9016 - Rv - П
| ВРПЦ-Р | Тип решётки |
| 300×500 | Ширина × высота строительного проёма, мм |
| RAL 9016 | Покрытие: по умолчанию белый, любой цвет по шкале RAL |
| Rv | Тип перфорации (Rv — круглые отверстия со смещёнными рядами) |
| П | Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки |
