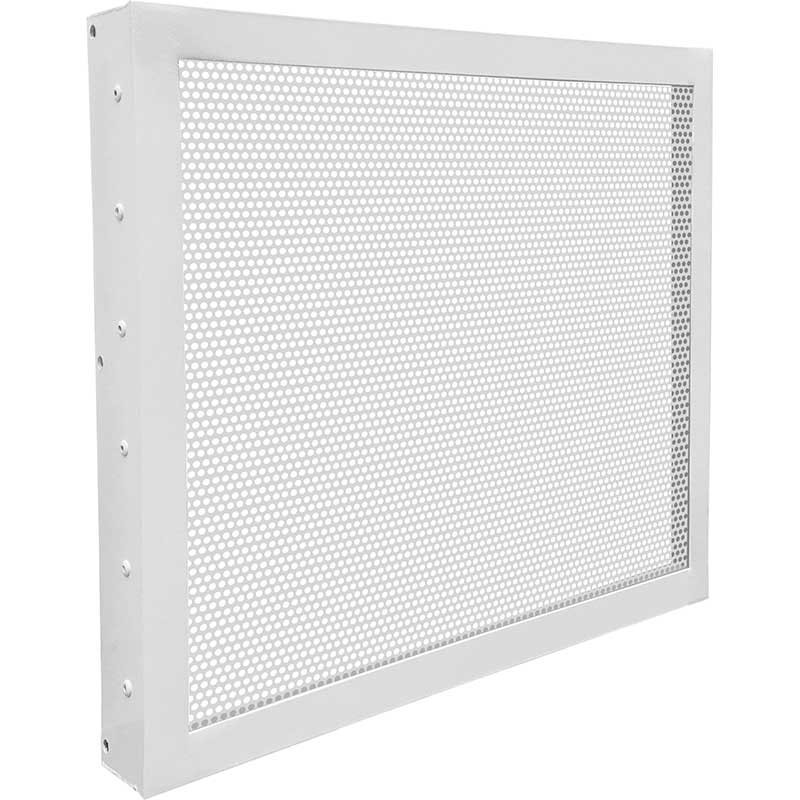

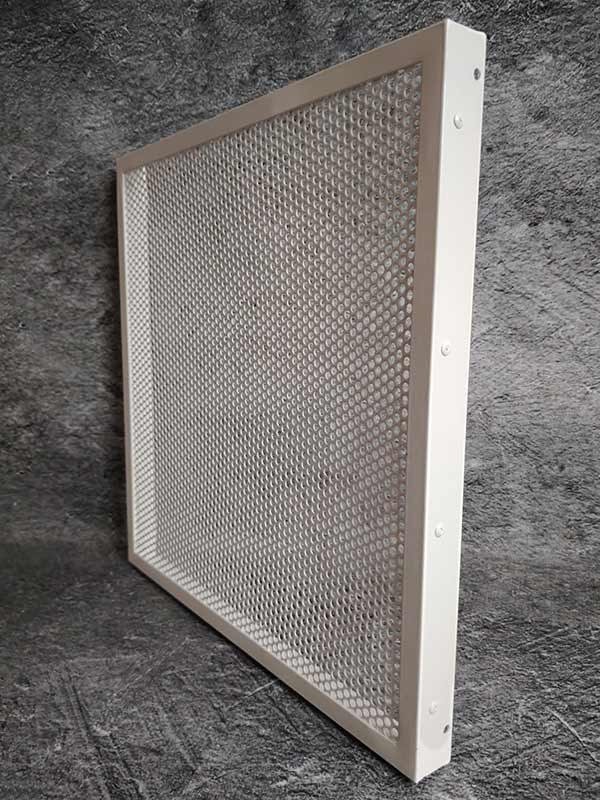

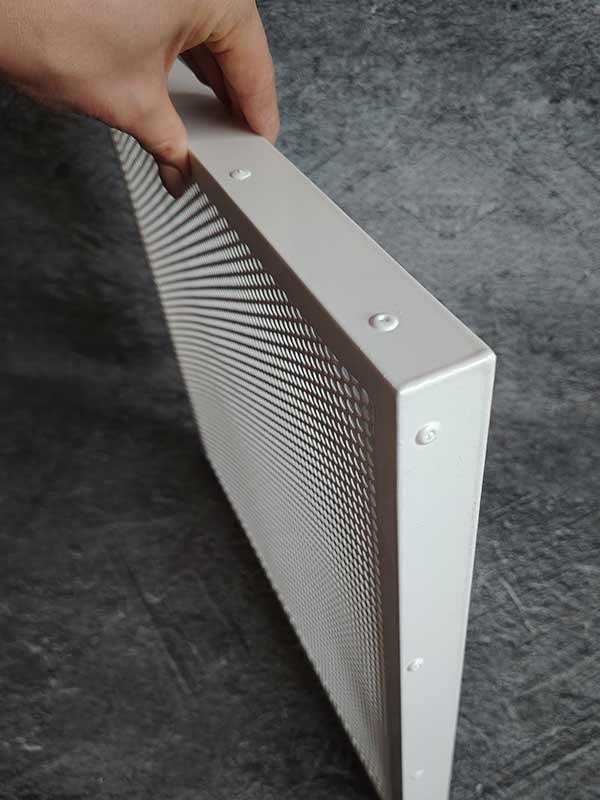

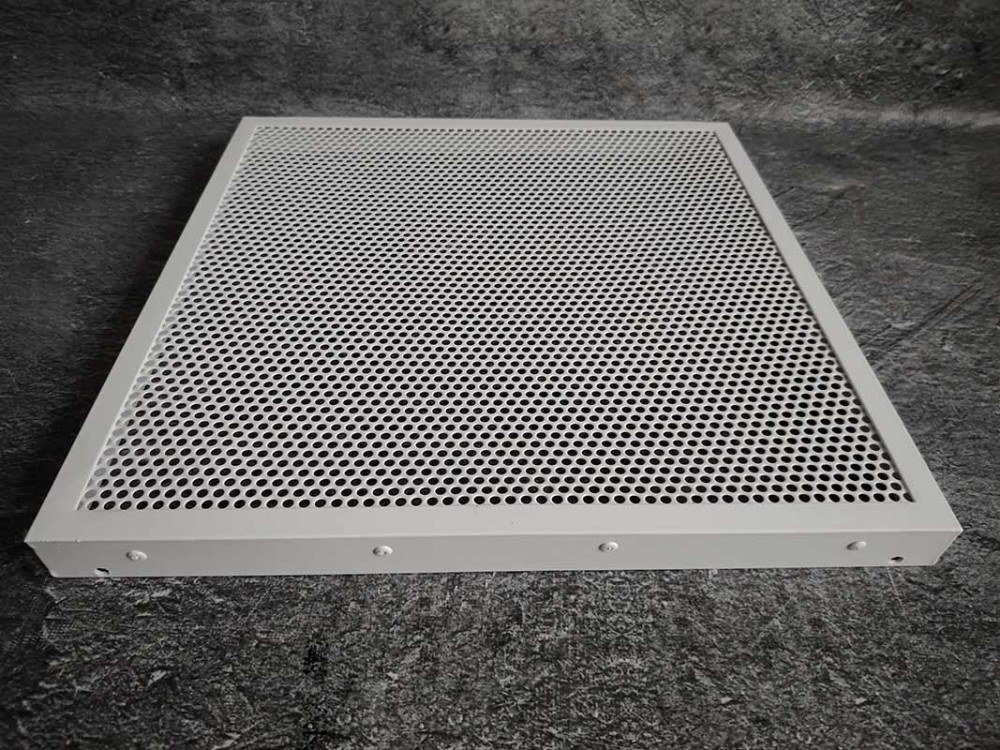

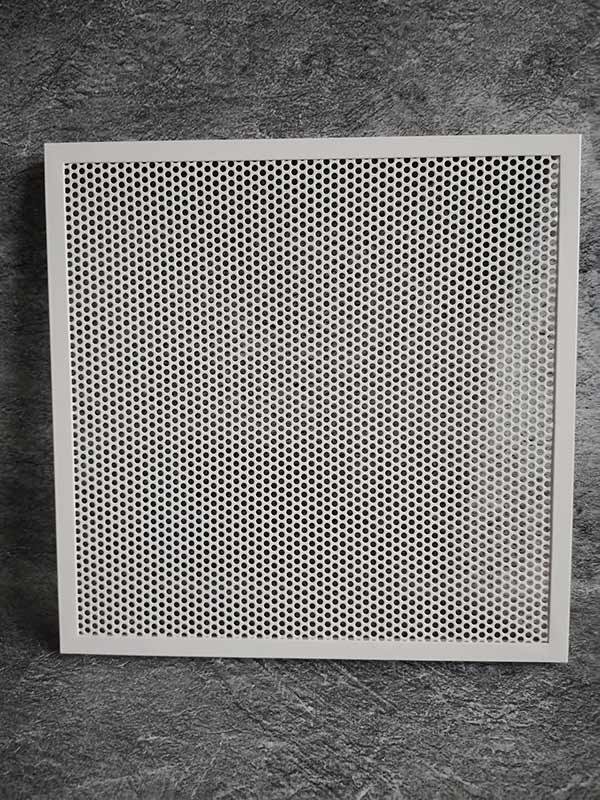

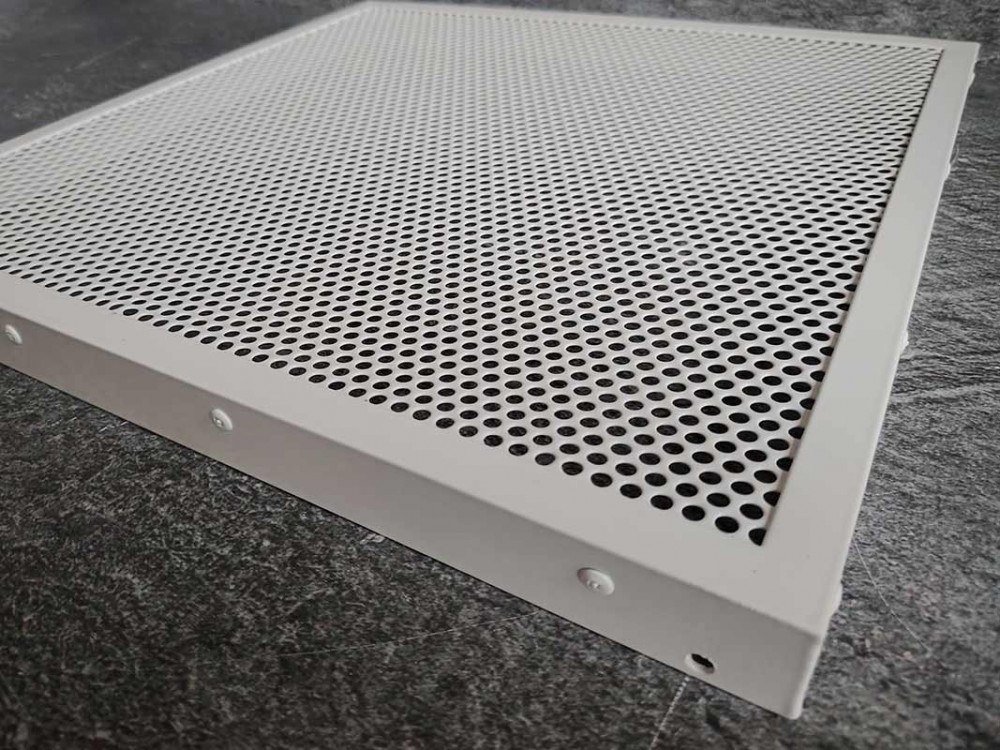

Накладная перфорированная вентиляционная решётка ВРПН AIRS монтируется поверх строительного проёма без утапливания в стену. Изготовлена из оцинкованной стали с перфорированной вставкой RV 5-7.
- Материал: оцинкованная сталь, перфорированная вставка RV 5-7
- Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
- Тип монтажа: накладной

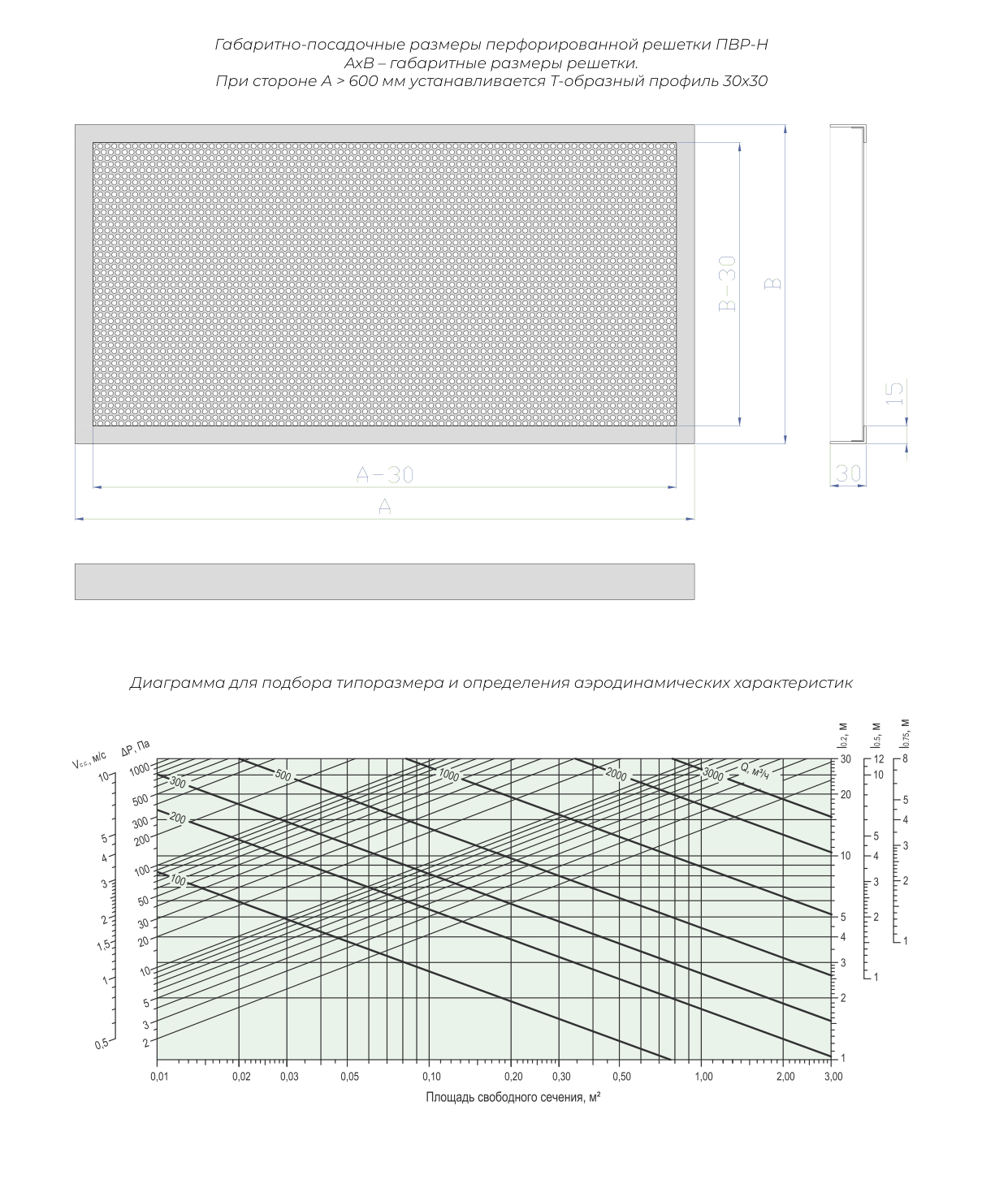

Чертёж и габаритные размеры ВРПН:

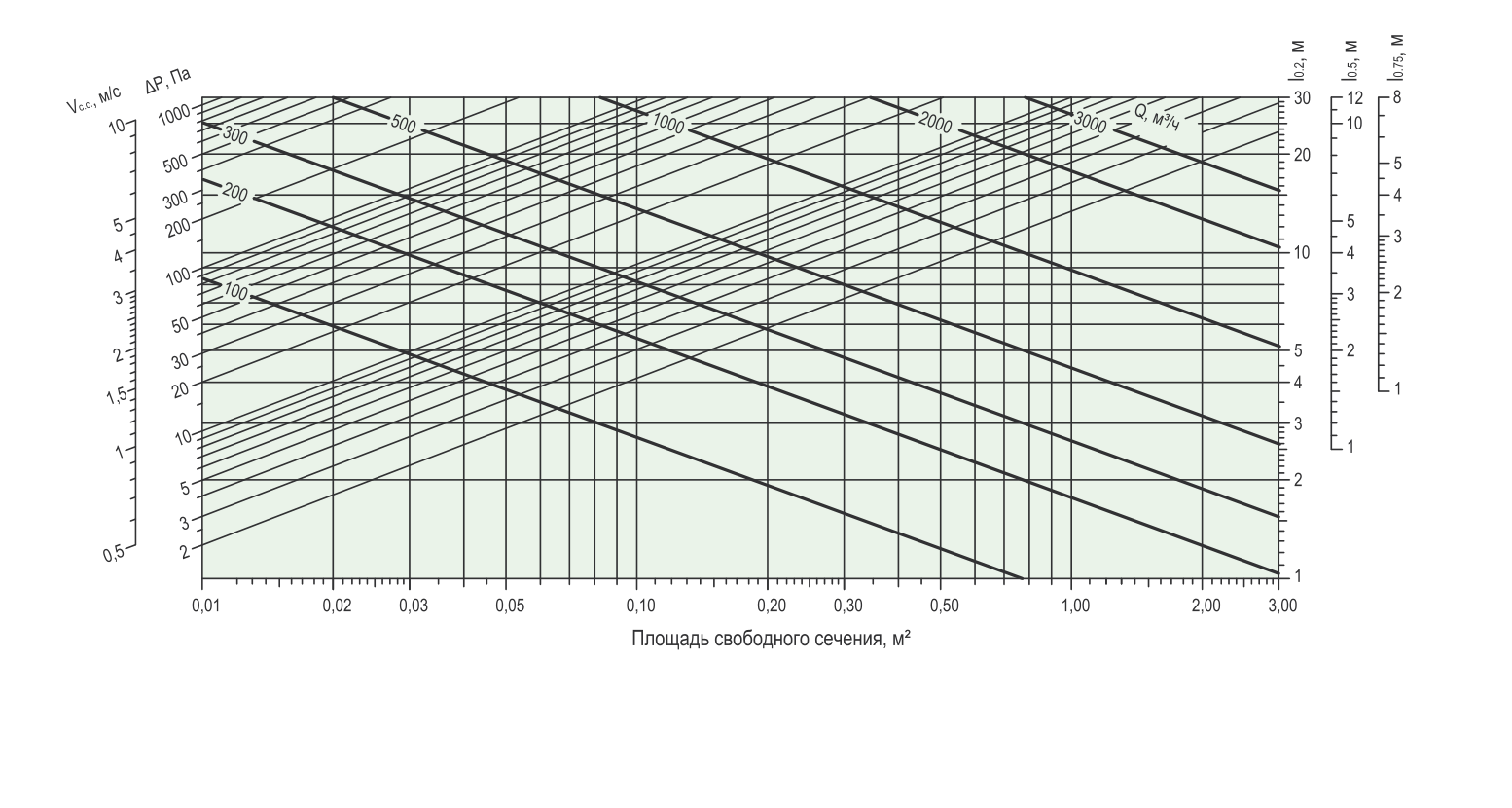

Диаграмма для подбора типоразмера и определения аэродинамических характеристик ВРПН:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
| Типоразмер, мм | Fс.с., м² | Масса, кг |
|---|
| 200×200 | 0.0141 | 0.49 |
| 250×250 | 0.0228 | 0.66 |
| 300×300 | 0.0336 | 0.84 |
| 350×350 | 0.0466 | 1.04 |
| 400×400 | 0.0616 | 1.26 |
| 450×450 | 0.0787 | 1.5 |
| 500×500 | 0.098 | 1.76 |
| 550×550 | 0.1193 | 2.04 |
| 600×600 | 0.1428 | 2.34 |
| 650×650 | 0.1683 | 2.66 |
| 700×700 | 0.1959 | 3.0 |
| 750×750 | 0.2257 | 3.35 |
| 800×800 | 0.2575 | 3.73 |
| 850×850 | 0.2914 | 4.12 |
| 900×900 | 0.3275 | 4.54 |
| 950×950 | 0.3656 | 4.97 |
| 1000×1000 | 0.4058 | 5.42 |
| 1100×1100 | 0.4926 | 6.38 |
| 1200×1200 | 0.5878 | 7.42 |

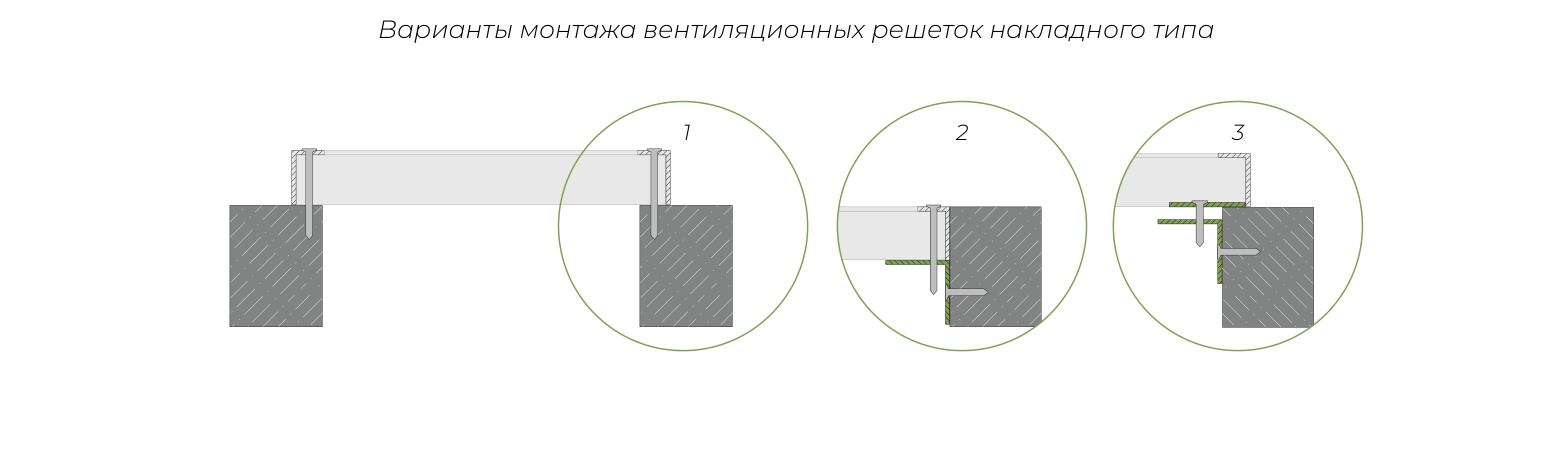

Варианты монтажа решётки ВРПН:
- Накладной монтаж
- Утопленный монтаж
- Монтаж с помощью монтажной пластины
ВРПН - 300×500 - RAL 9016 - Rv - П
| ВРПН | Тип решётки |
| 300×500 | Ширина × высота строительного проёма, мм |
| RAL 9016 | Покрытие: по умолчанию белый, любой цвет по шкале RAL |

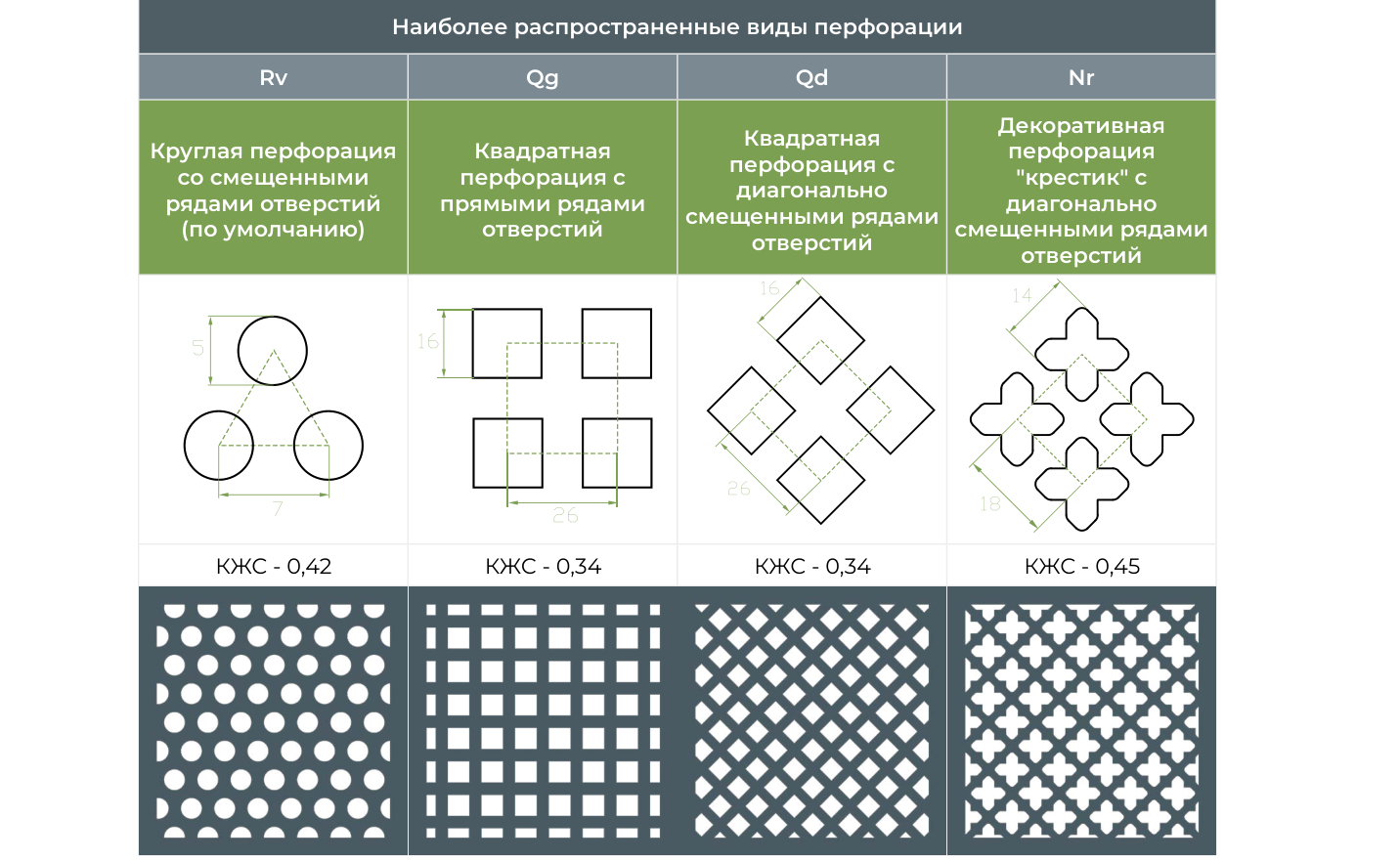

| Rv | Тип перфорации (Rv — круглые отверстия со смещёнными рядами) |
| П | Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки |
