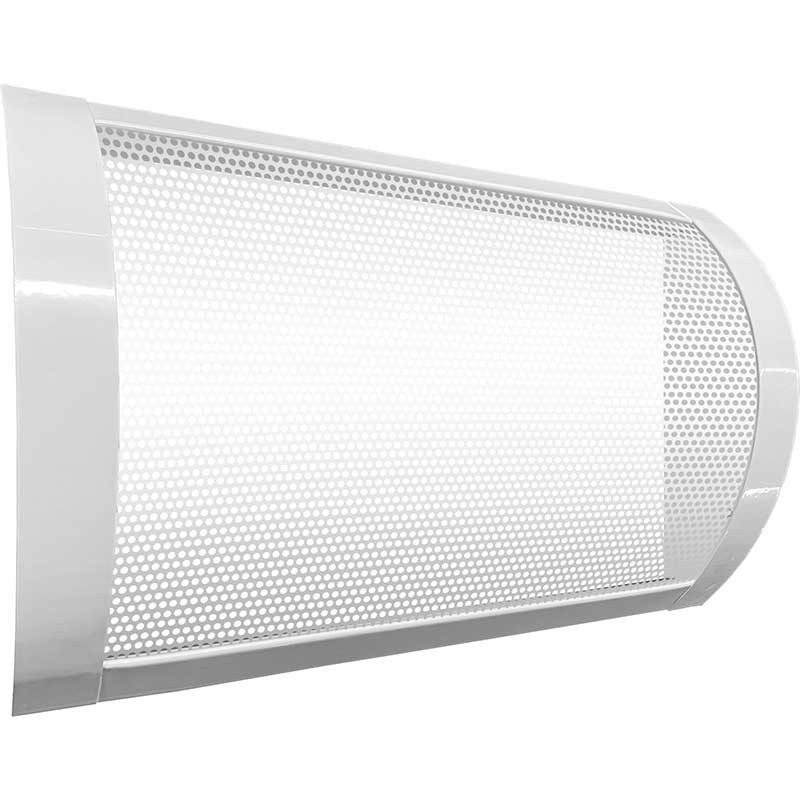

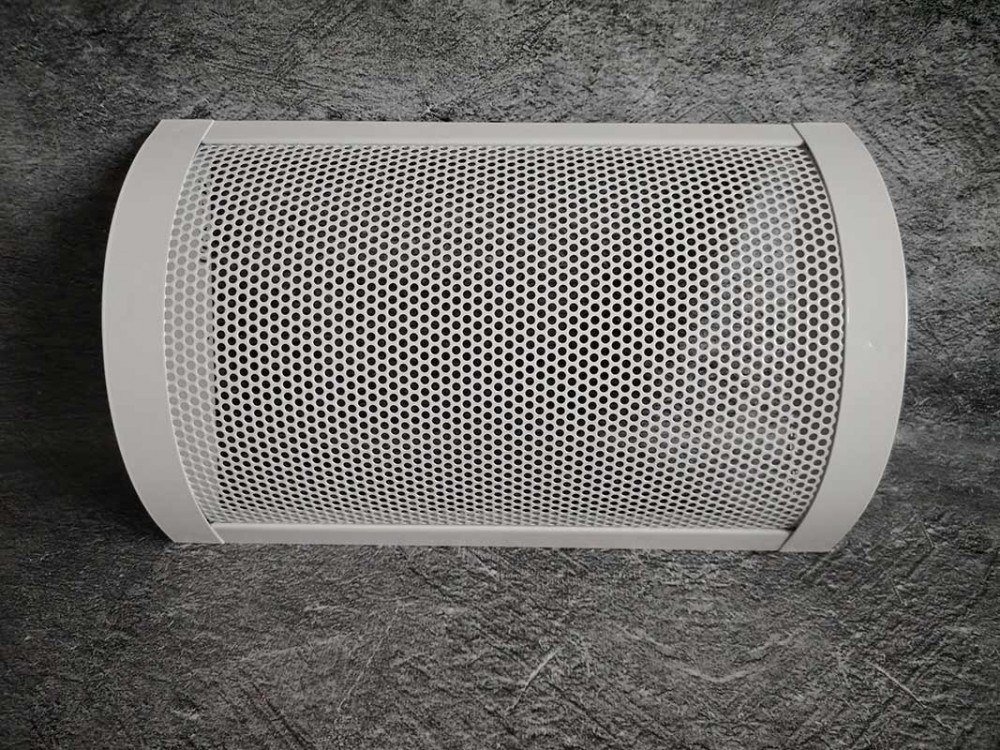

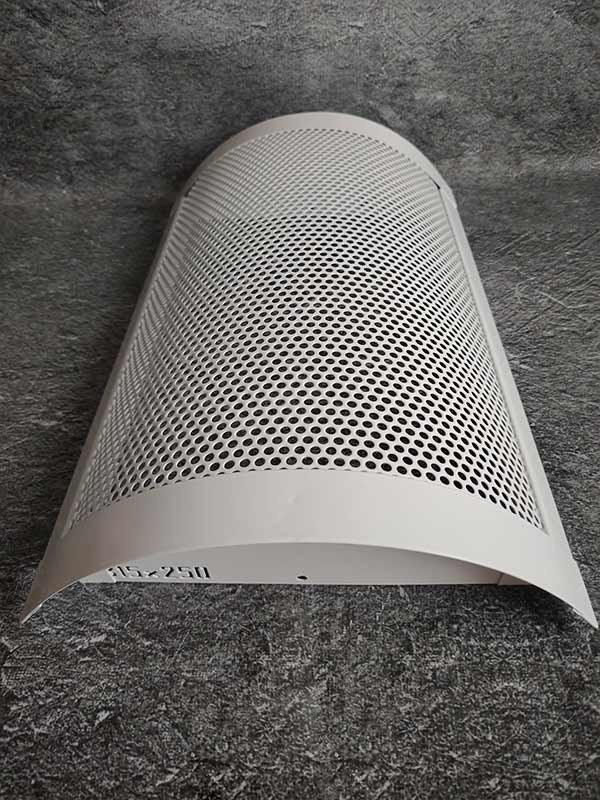

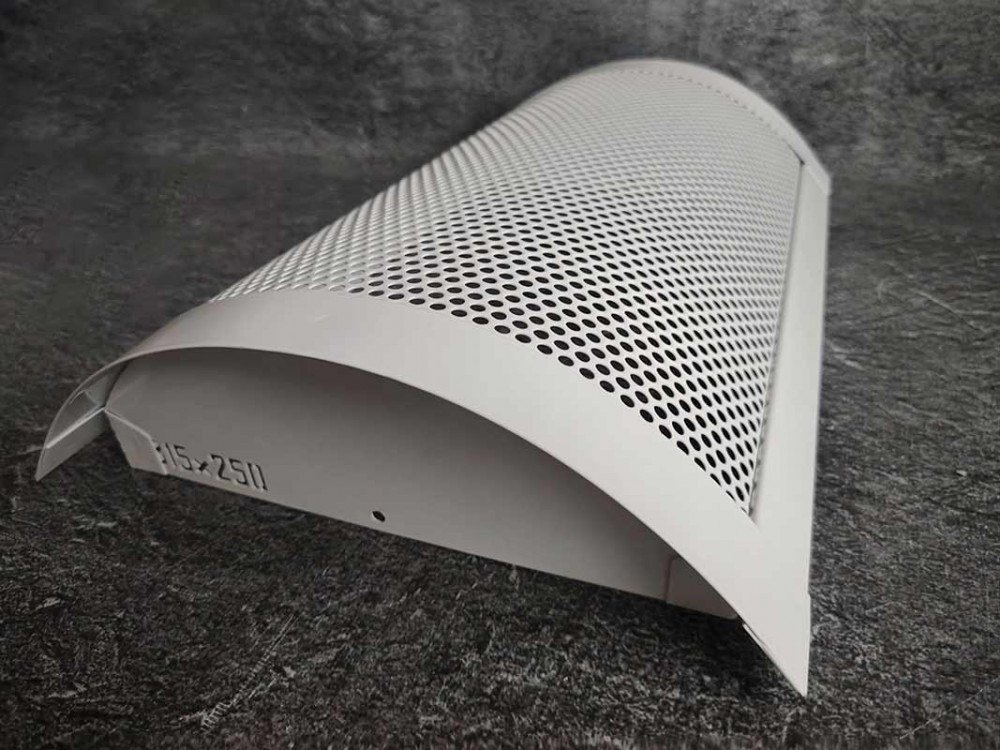

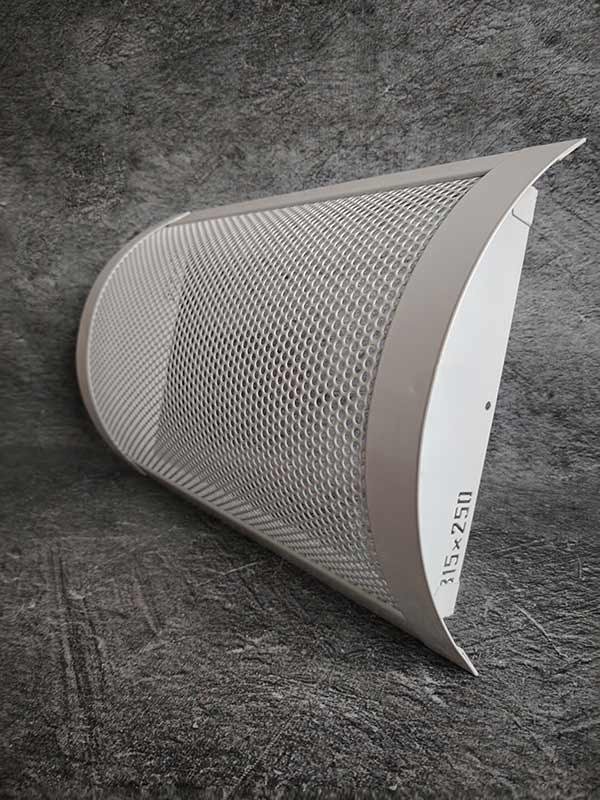

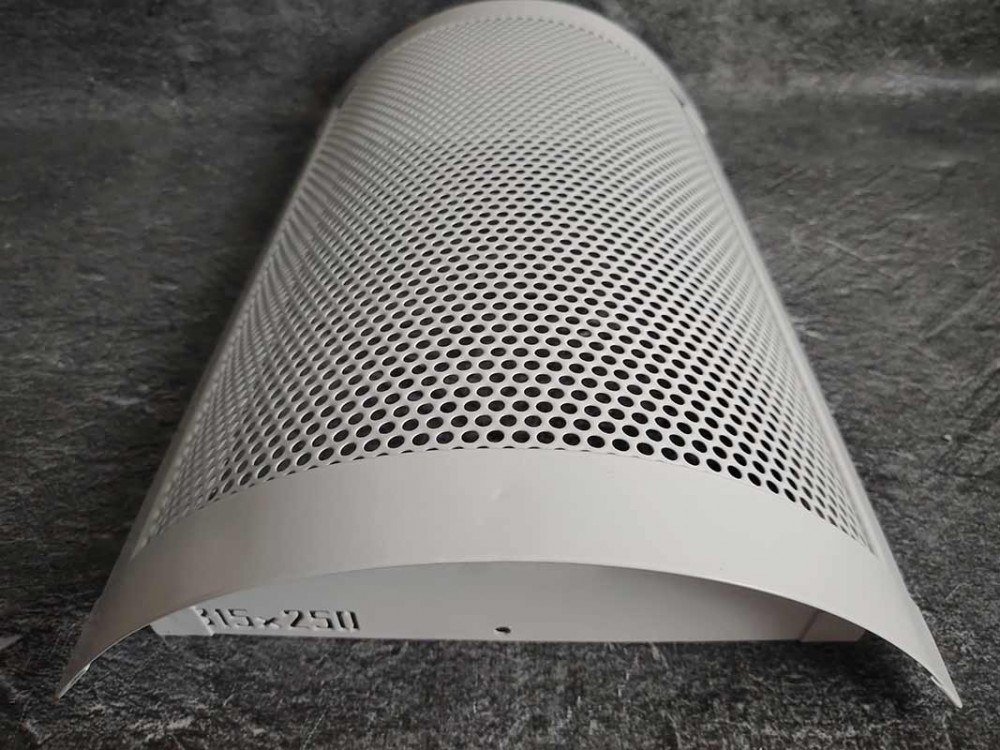

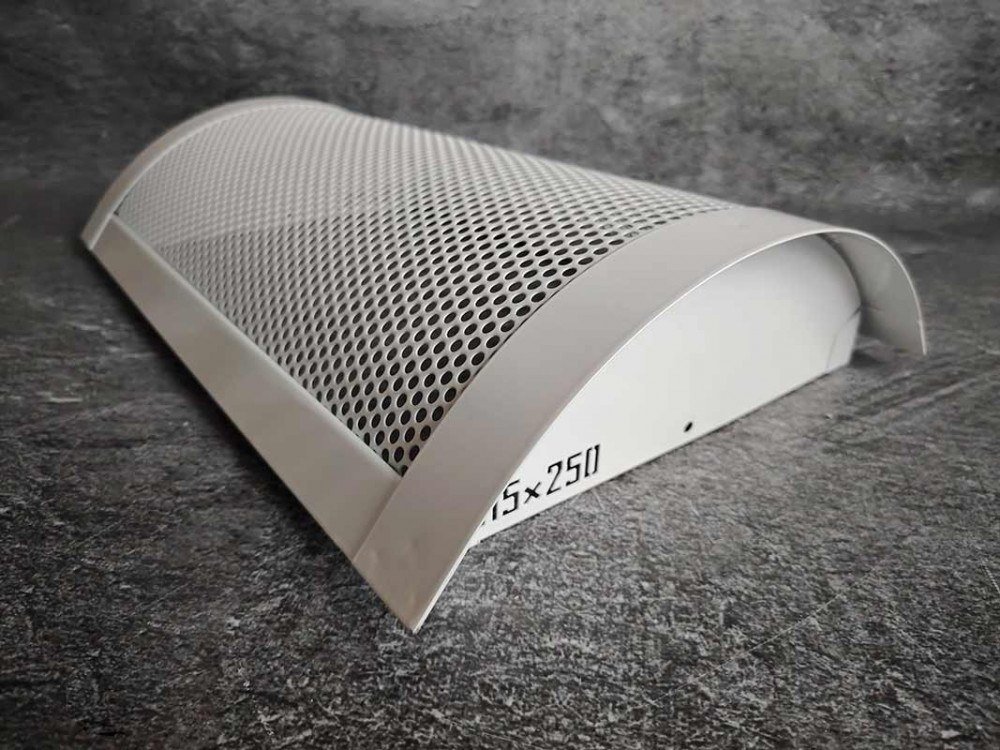

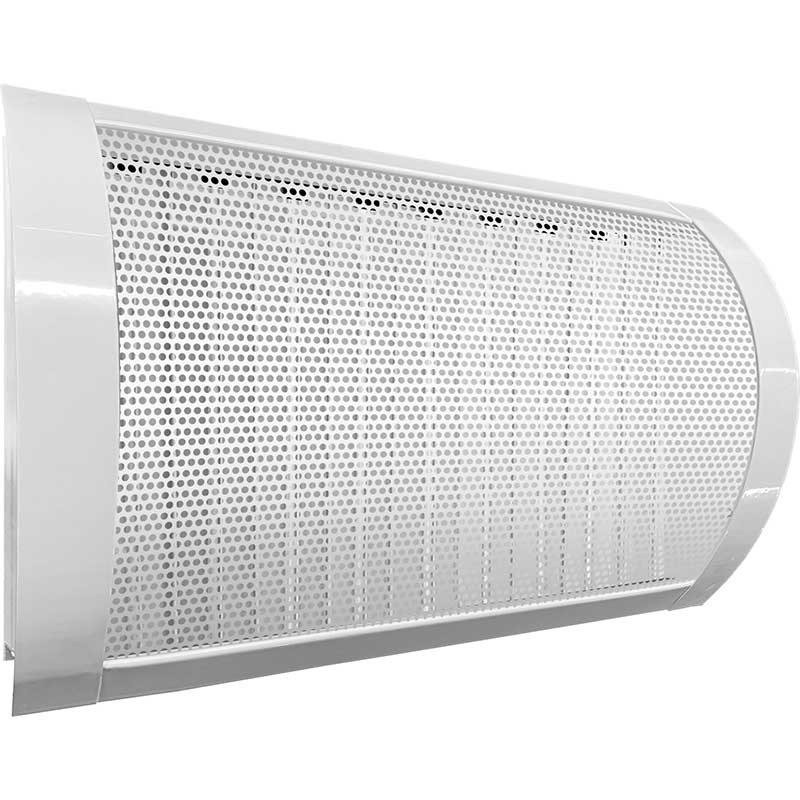

Цилиндрическая перфорированная решётка ВРПЦ AIRS имеет цилиндрический корпус, повторяющий форму круглого воздуховода, при прямоугольной посадочной части под размер строительного проёма. Устанавливается в приточно-вытяжной вентиляции и системах кондиционирования воздуха.
- Материал: оцинкованная сталь, перфорированная вставка RV 5-7
- Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
- Конструкция: цилиндрическая рамка, прямоугольная посадочная часть
- Доп. комплектация: клапан расхода воздуха (модель ВРПЦ-Р)

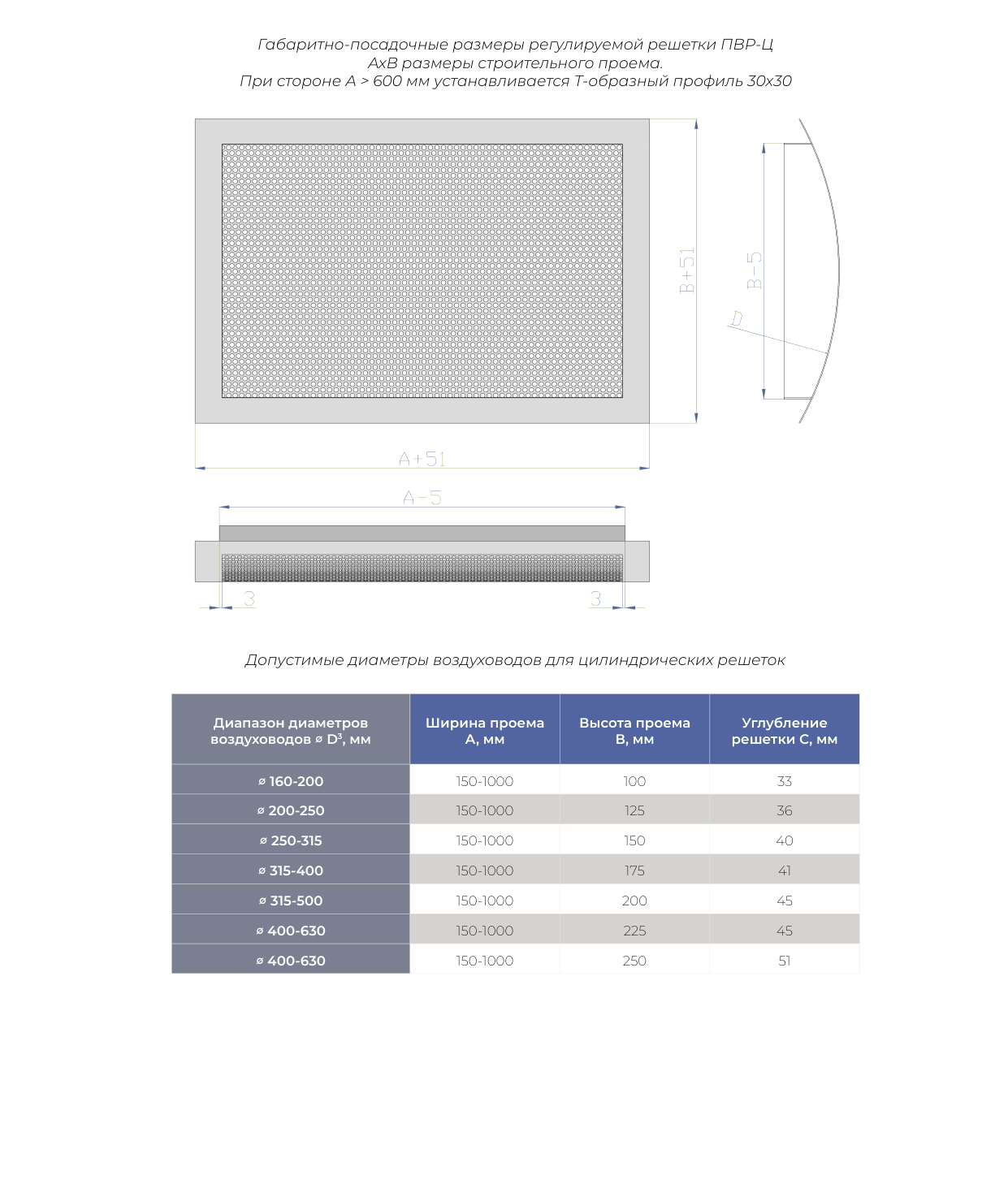

Чертёж и габаритные размеры ВРПЦ:

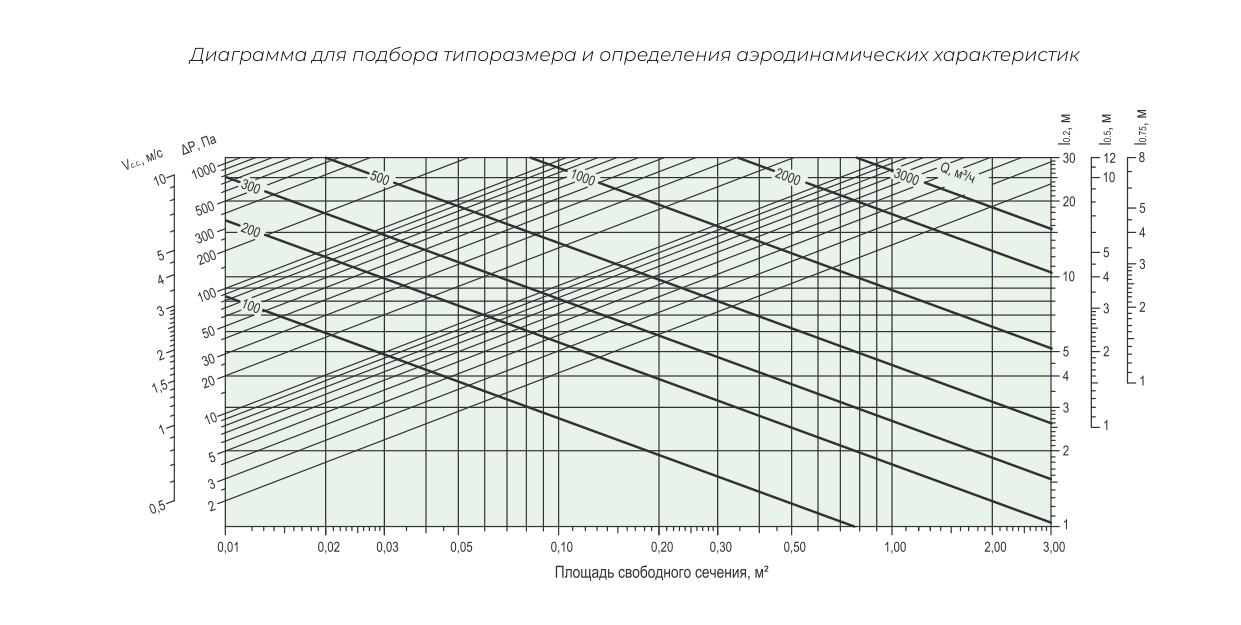

Данные для подбора типоразмера ВРПЦ:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
| Типоразмер, мм | Fс.с., м² | Масса, кг |
|---|
| 100×100 | 0.0029 | 0.22 |
| 125×125 | 0.0038 | 0.25 |
| 150×150 | 0.0074 | 0.35 |
| 175×175 | 0.0088 | 0.38 |
| 200×200 | 0.0141 | 0.49 |
| 225×225 | 0.016 | 0.53 |
| 250×250 | 0.0228 | 0.66 |
| 275×275 | 0.0252 | 0.7 |
| 300×300 | 0.0336 | 0.84 |

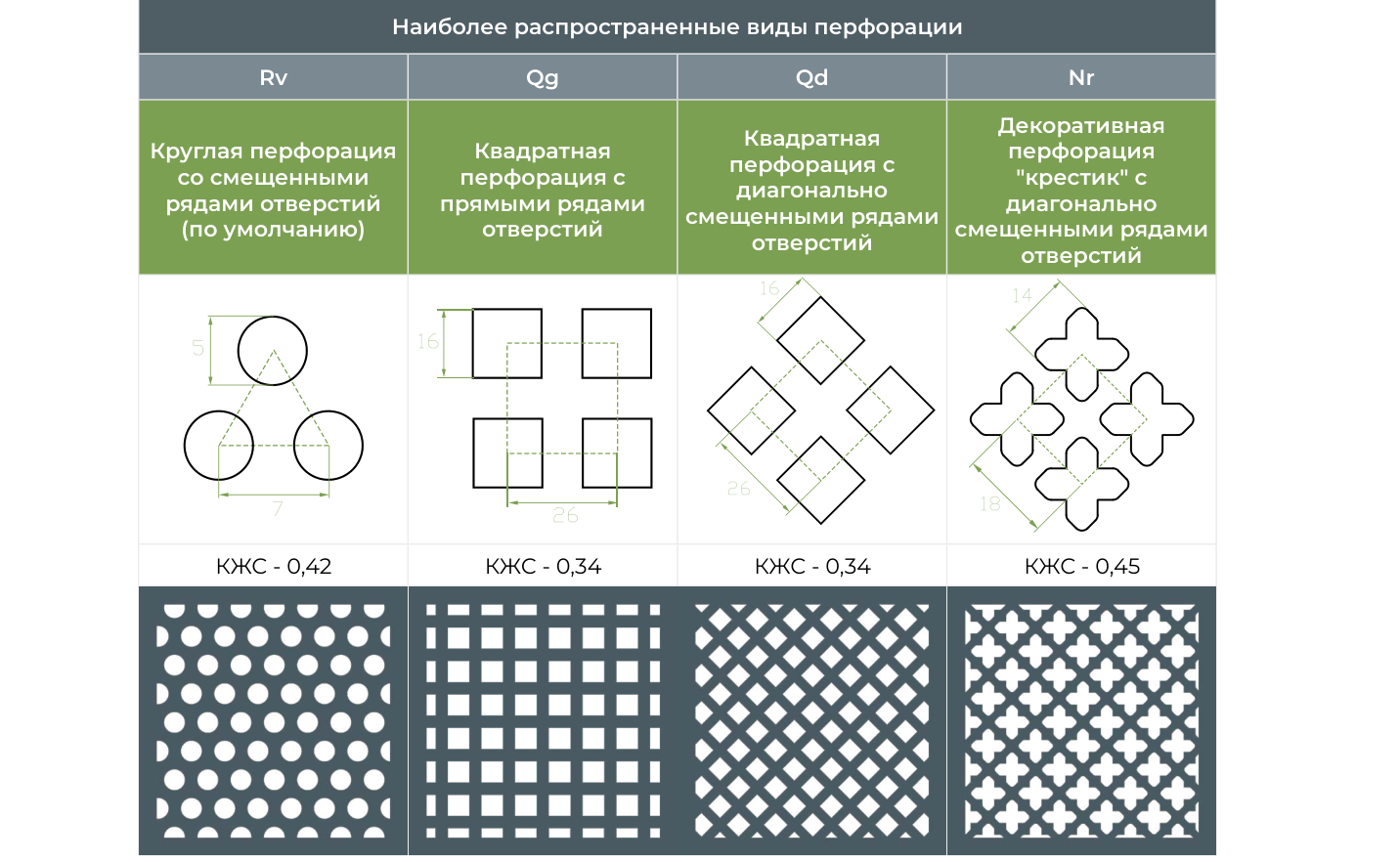

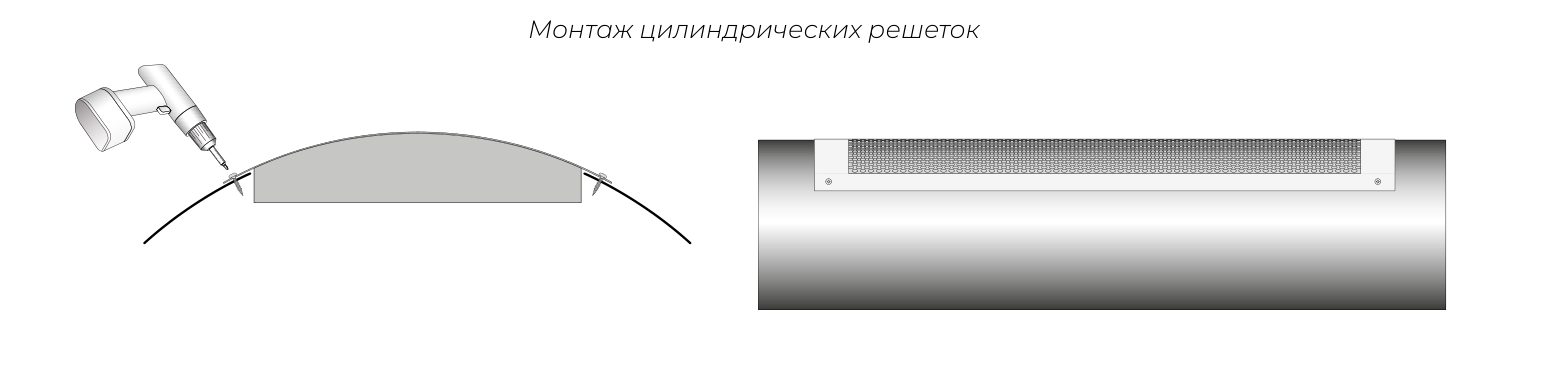

Варианты монтажа. Крепление цилиндрической решетки осуществляется саморезами. Возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами. По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке. Наиболее распространенные виды перфорации
ВРПЦ - 300×500 - RAL 9016 - Rv - П
| ВРПЦ | Тип решётки |
| 300×500 | Ширина × высота строительного проёма, мм |
| RAL 9016 | Покрытие: по умолчанию белый, любой цвет по шкале RAL |
| Rv | Тип перфорации (Rv — круглые отверстия со смещёнными рядами) |
| П | Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки |
