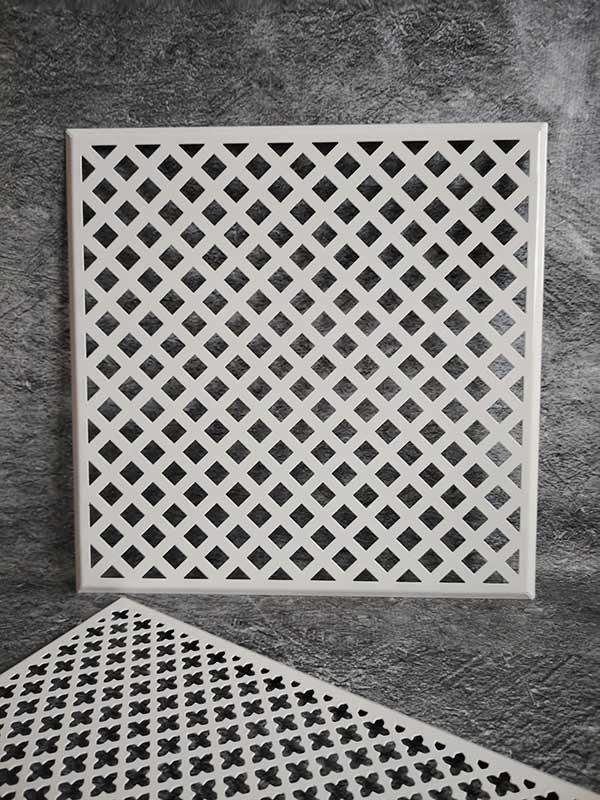

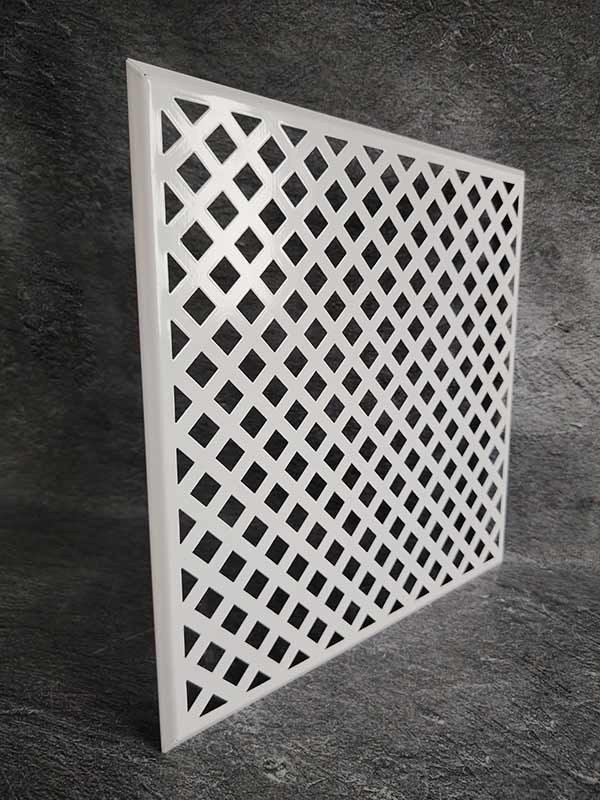

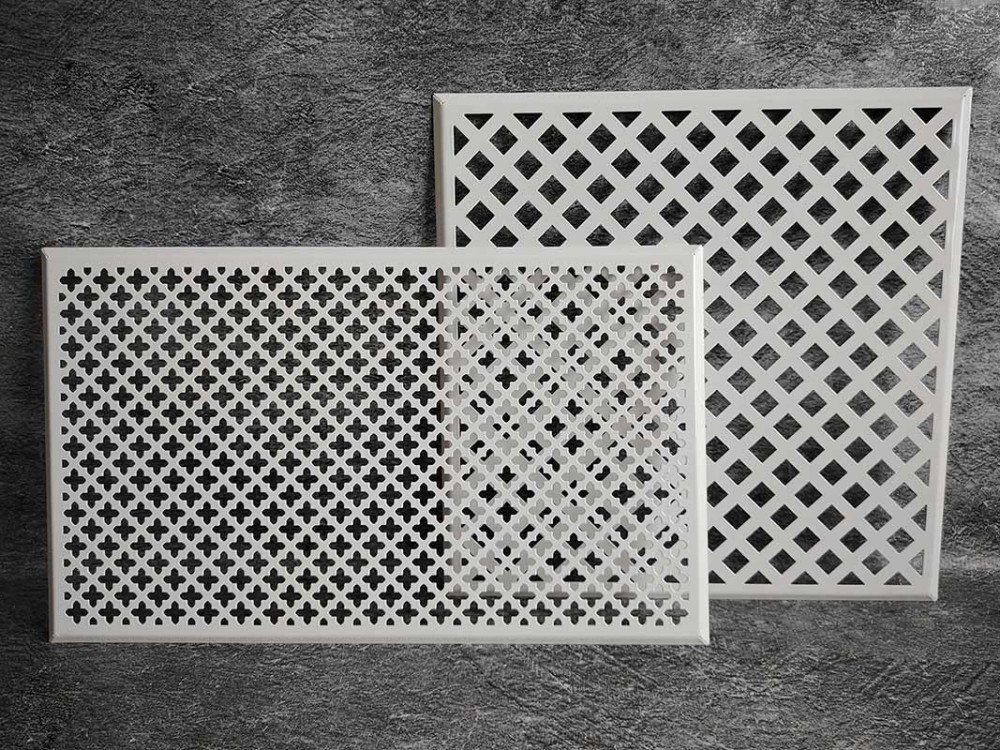

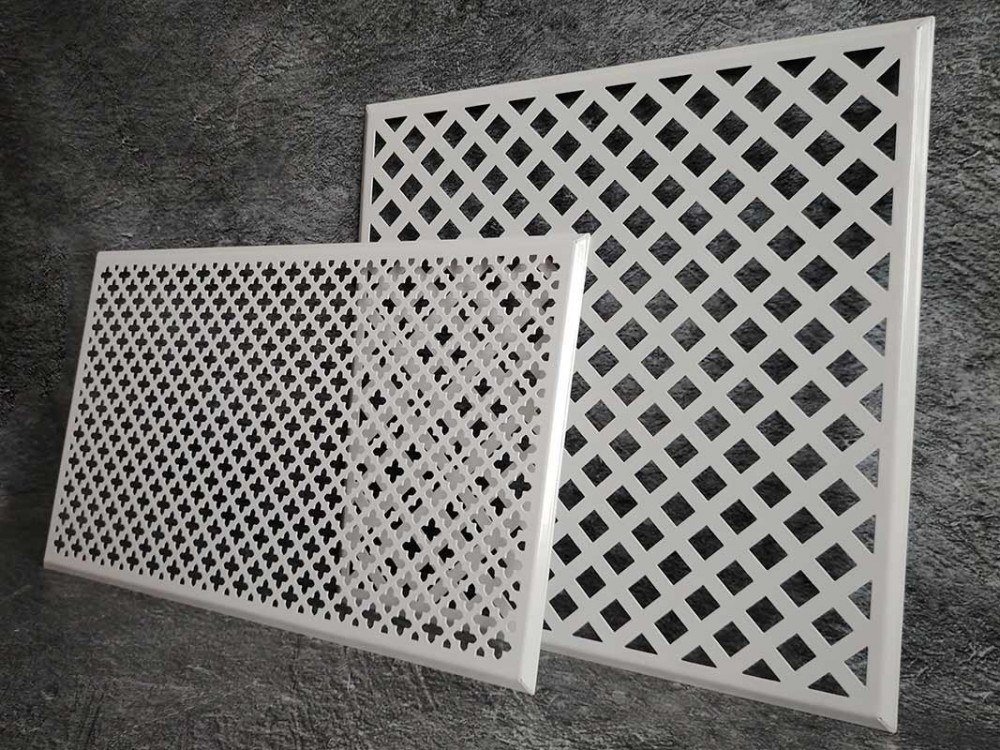

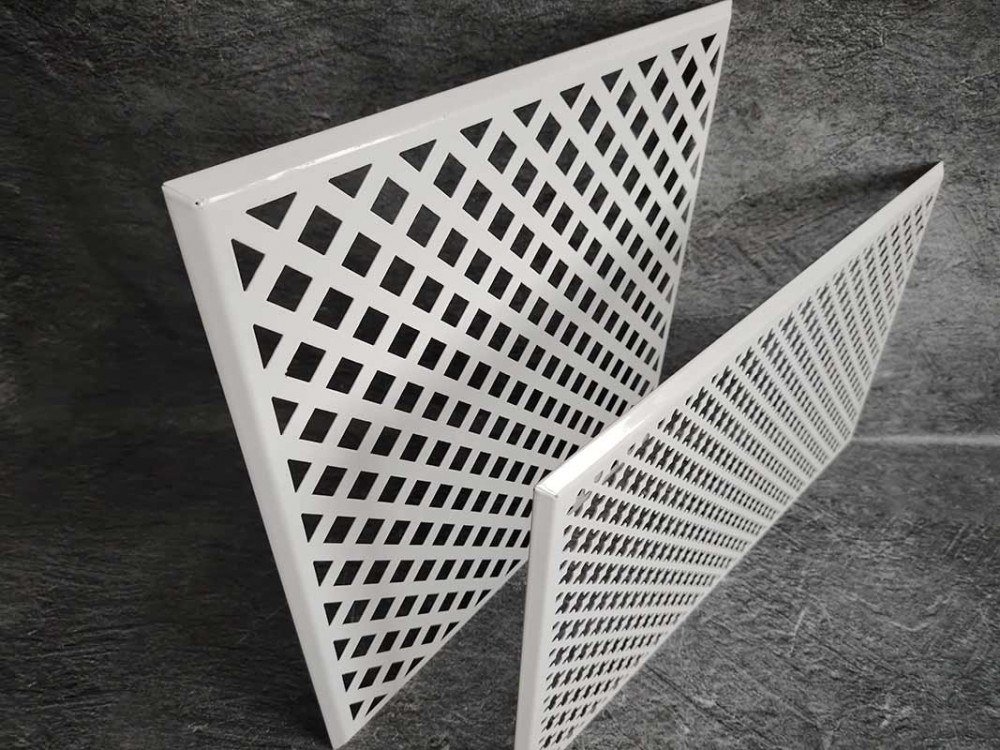

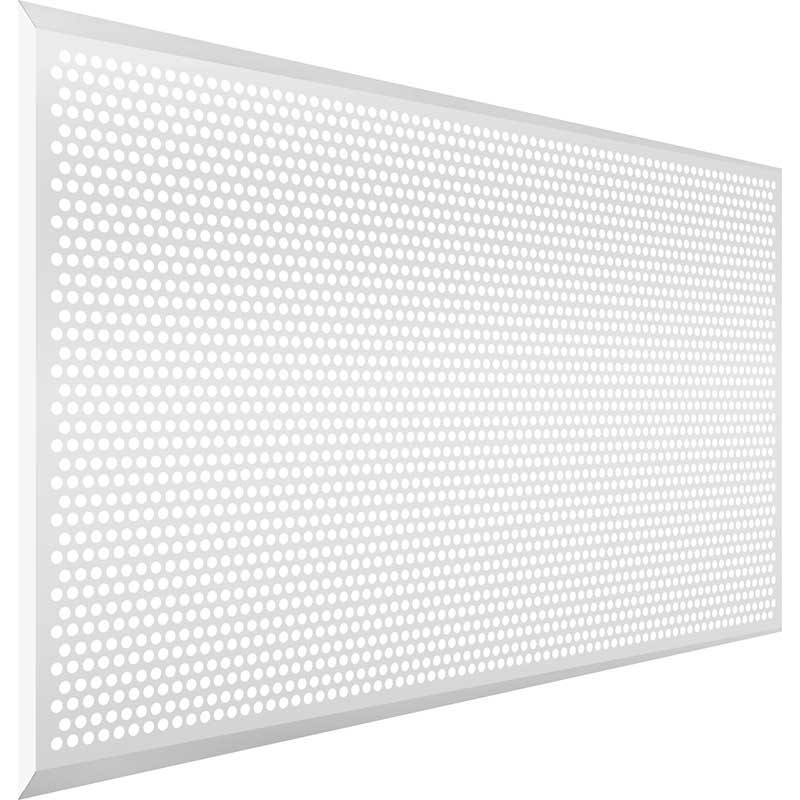

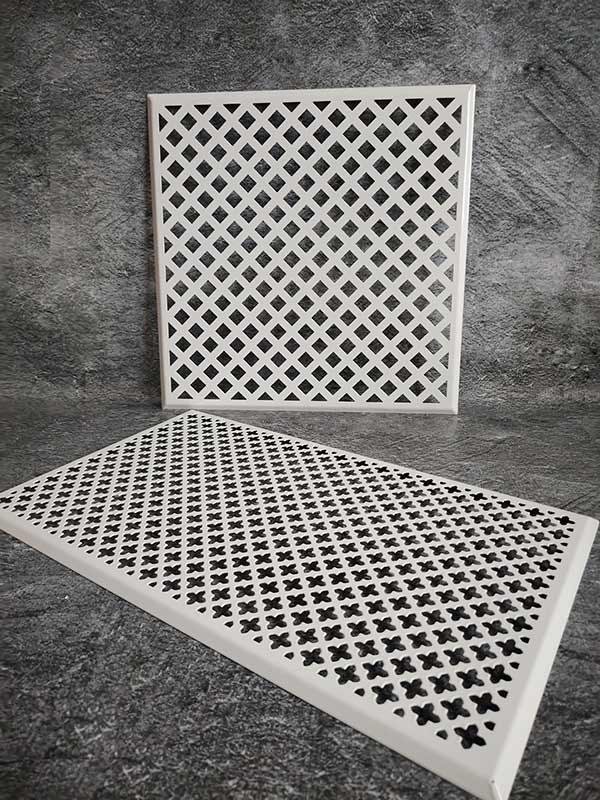

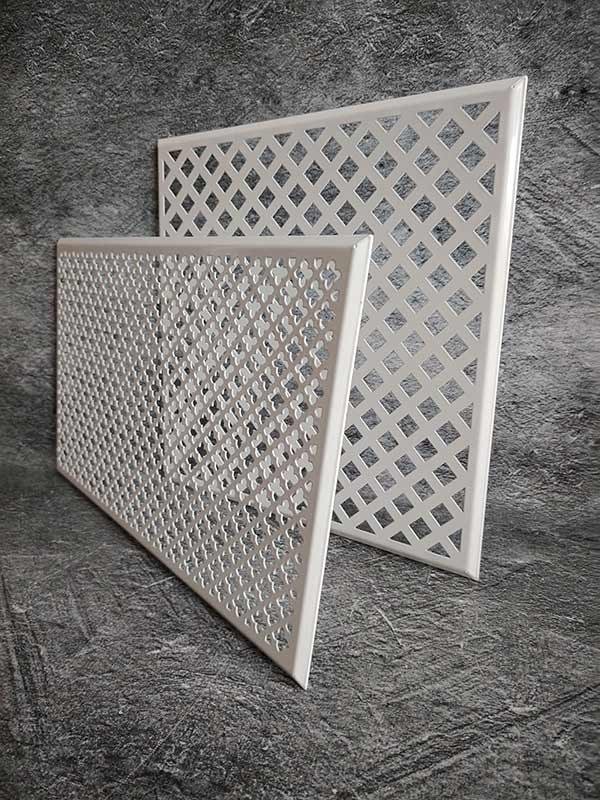

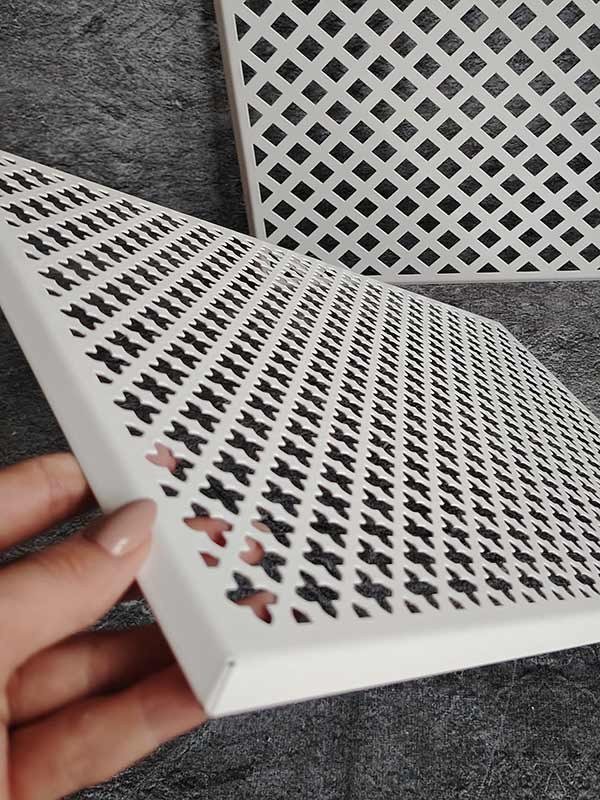

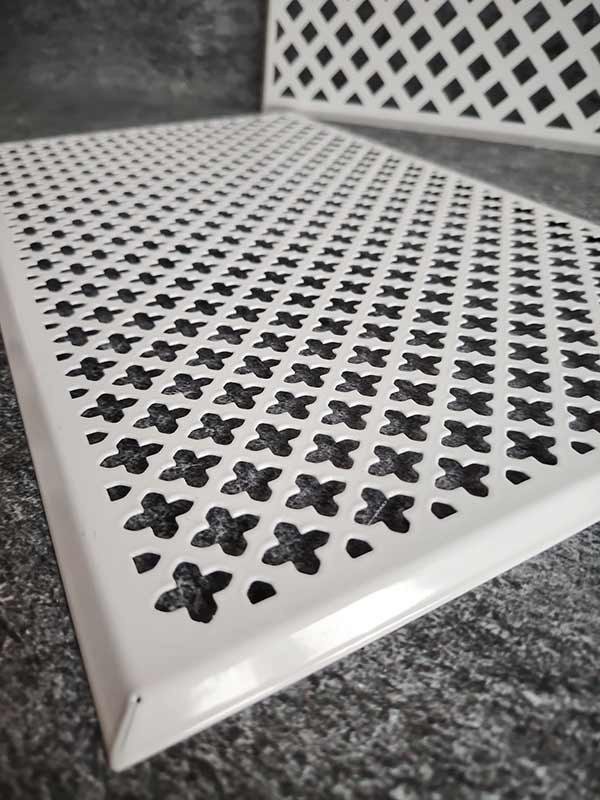

Декоративная плоская перфорированная решётка ВРП-Д AIRS сочетает функциональность вентиляционной решётки с эстетичным плоским дизайном без выступающей рамки. Изготавливается стандартных типоразмеров, а также по индивидуальным размерам с шагом 1 мм.
- Материал: оцинкованная сталь, перфорированная вставка RV 5-7
- Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
- Особенность: плоский декоративный дизайн, минимальный размер 100×100 мм

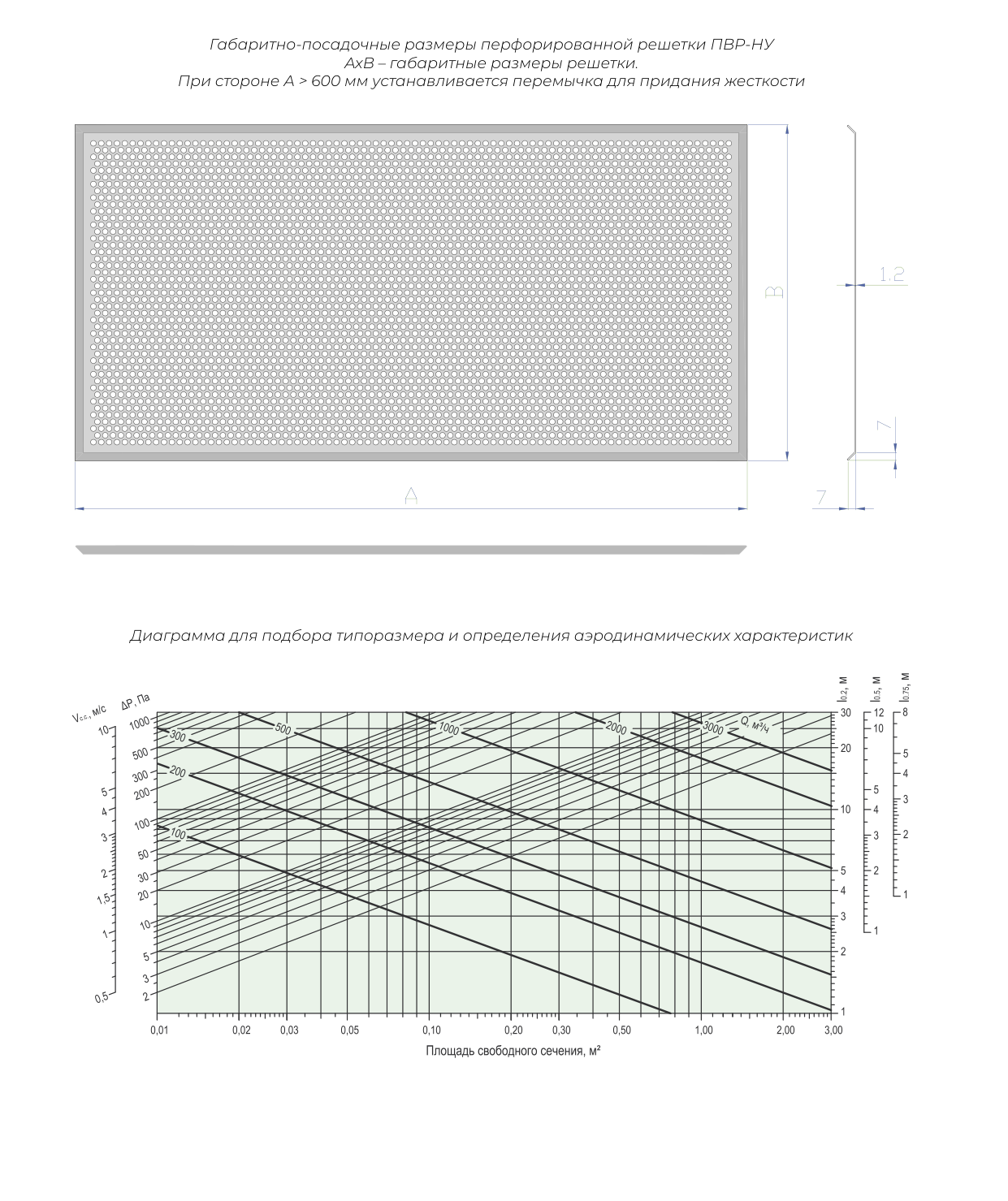

Чертёж и габаритные размеры ВРП-Д:

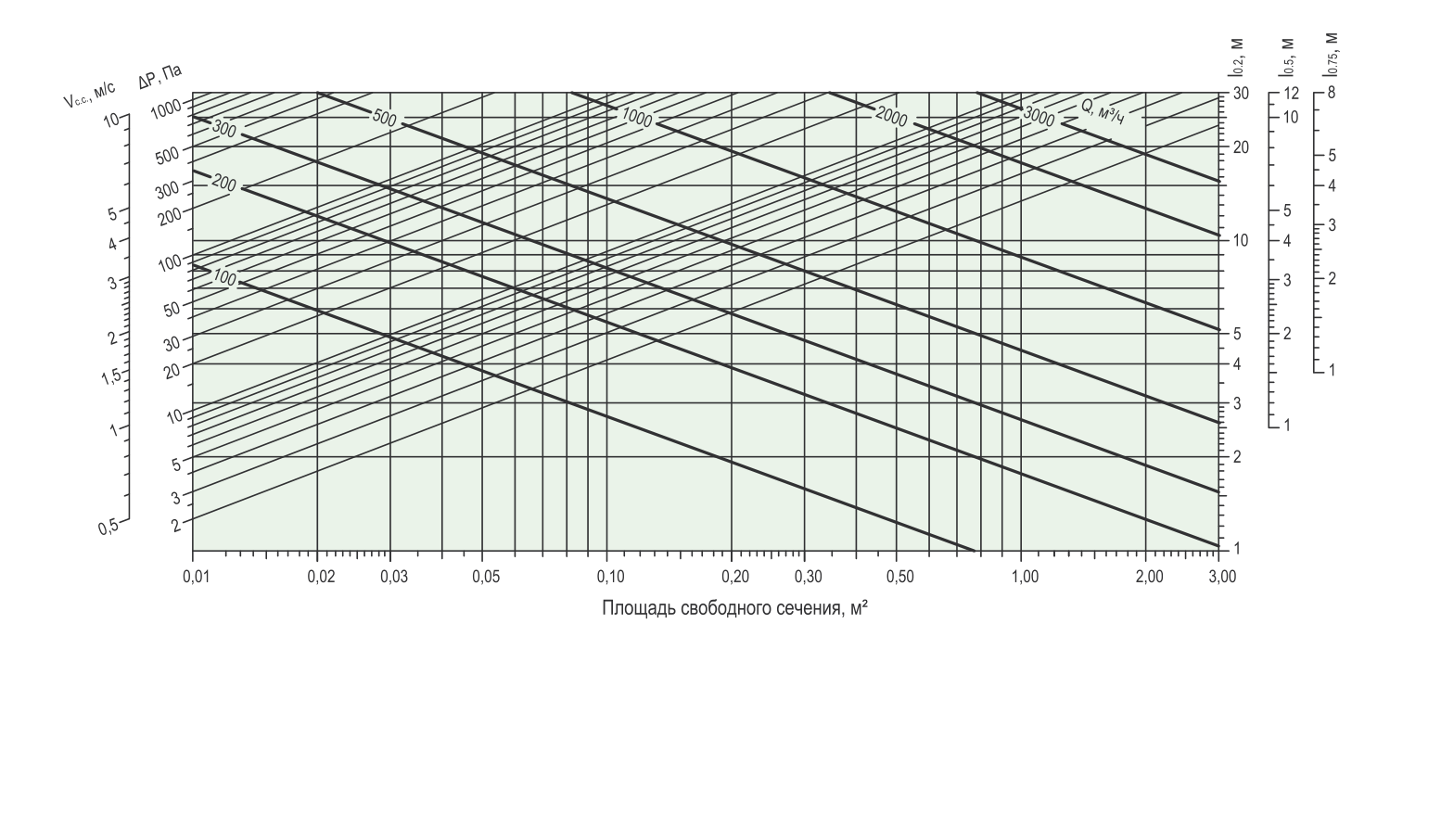

Диаграмма для подбора типоразмера и определения аэродинамических характеристик ВРП-Д:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
| Типоразмер, мм | Fс.с., м² | Масса, кг |
|---|
| 200×200 | 0.016 | 0.16 |
| 250×250 | 0.025 | 0.25 |
| 300×300 | 0.036 | 0.36 |
| 350×350 | 0.049 | 0.49 |
| 400×400 | 0.064 | 0.63 |
| 450×450 | 0.081 | 0.8 |
| 500×500 | 0.1 | 0.98 |
| 550×550 | 0.121 | 1.19 |
| 600×600 | 0.144 | 1.41 |
| 650×650 | 0.169 | 1.65 |
| 700×700 | 0.196 | 1.91 |
| 750×750 | 0.225 | 2.19 |
| 800×800 | 0.256 | 2.49 |
| 850×850 | 0.289 | 2.81 |
| 900×900 | 0.324 | 3.15 |
| 950×950 | 0.361 | 3.51 |
| 1000×1000 | 0.4 | 3.89 |
| 1100×1100 | 0.484 | 4.7 |
| 1200×1200 | 0.576 | 5.59 |

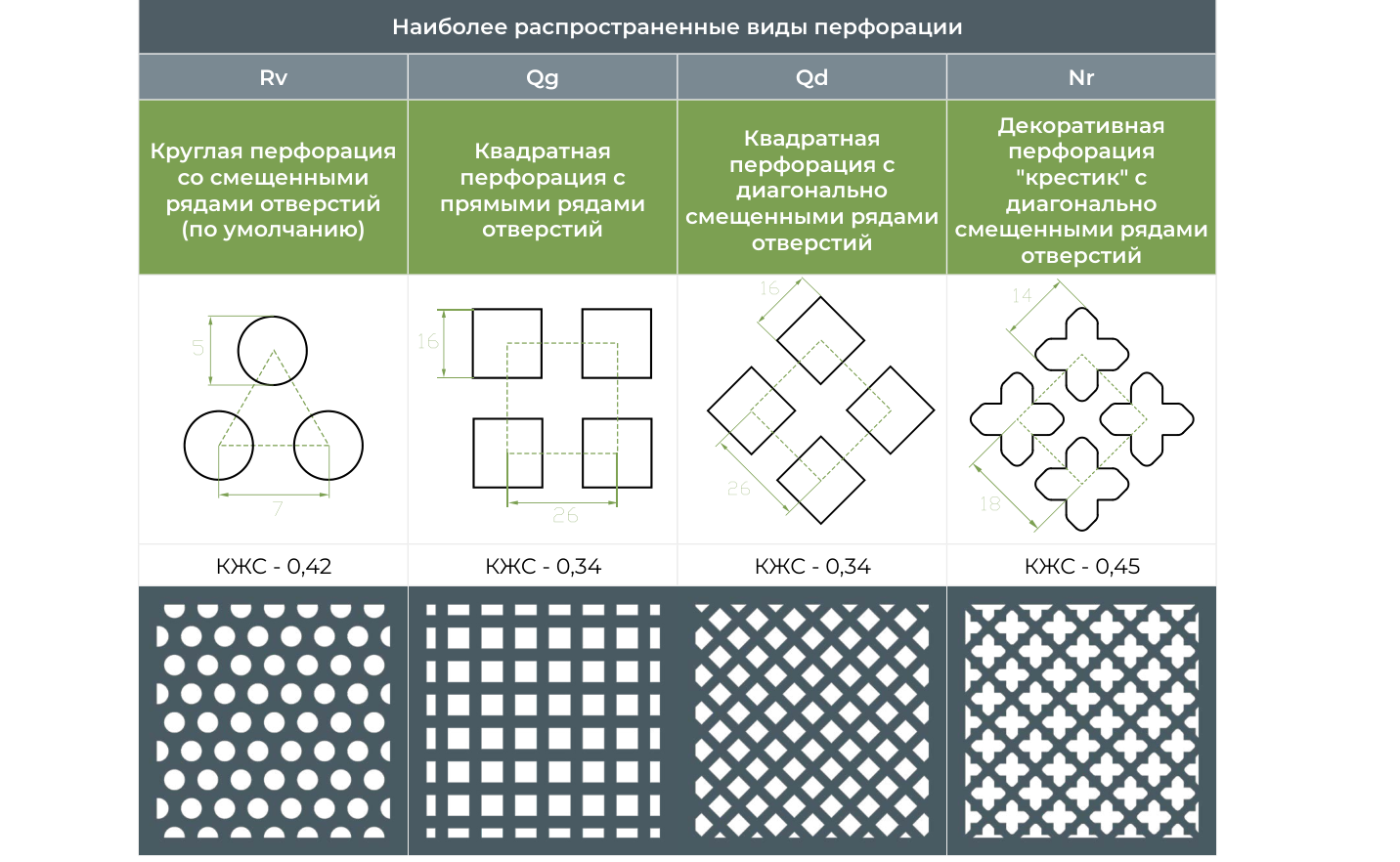

Варианты монтажа. Крепление цилиндрической решетки осуществляется саморезами. Возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами. По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке. Монтаж перфорированных решеток ВРП-Д Наиболее распространенные виды перфорации

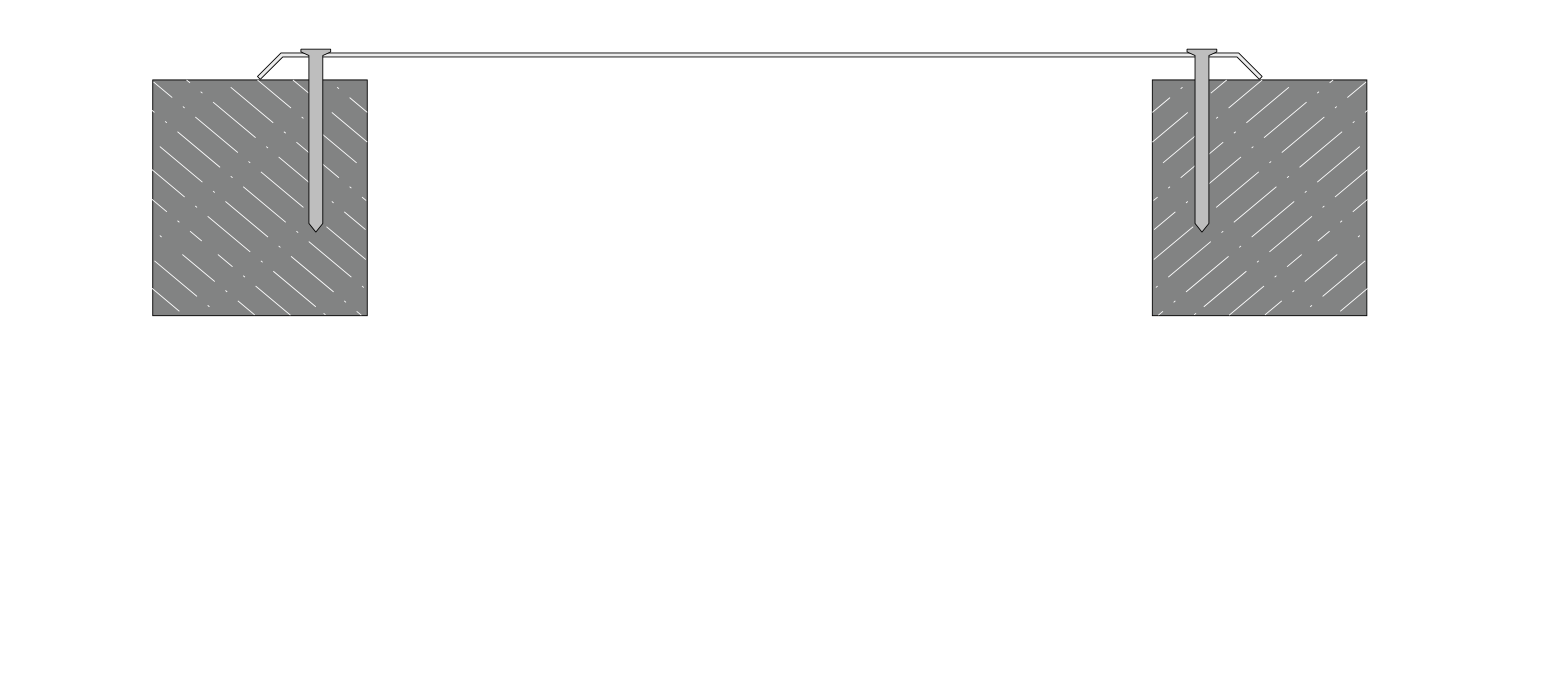

Монтаж перфорированных решеток ВРП-Д
ВРП-Д - 300×500 - RAL 9016 - Rv - П
| ВРП-Д | Тип решётки |
| 300×500 | Ширина × высота строительного проёма, мм |
| RAL 9016 | Покрытие: по умолчанию белый, любой цвет по шкале RAL |
| Rv | Тип перфорации (Rv — круглые отверстия со смещёнными рядами) |
| П | Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки |
