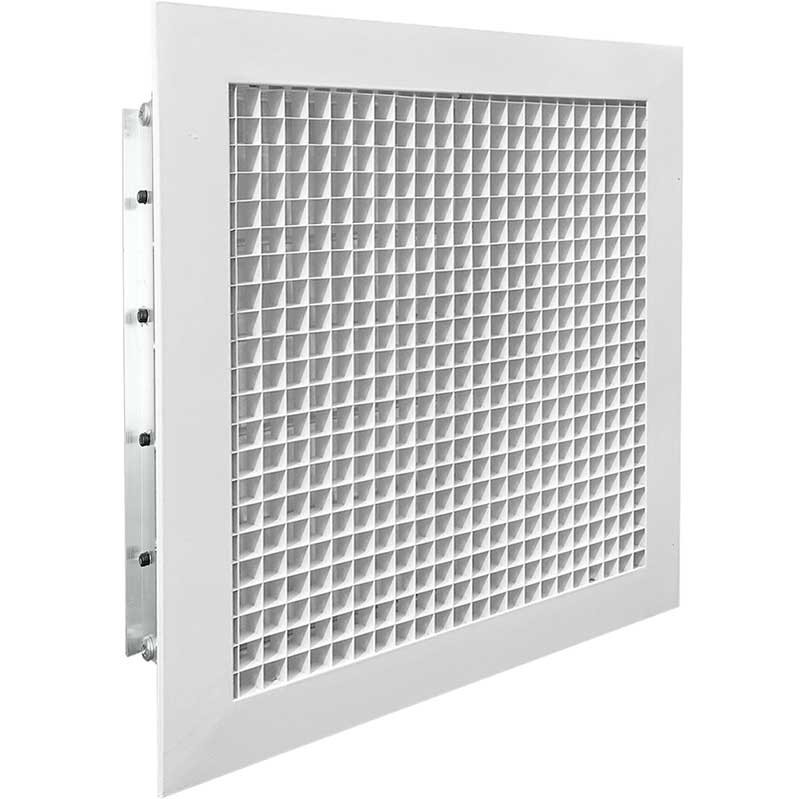

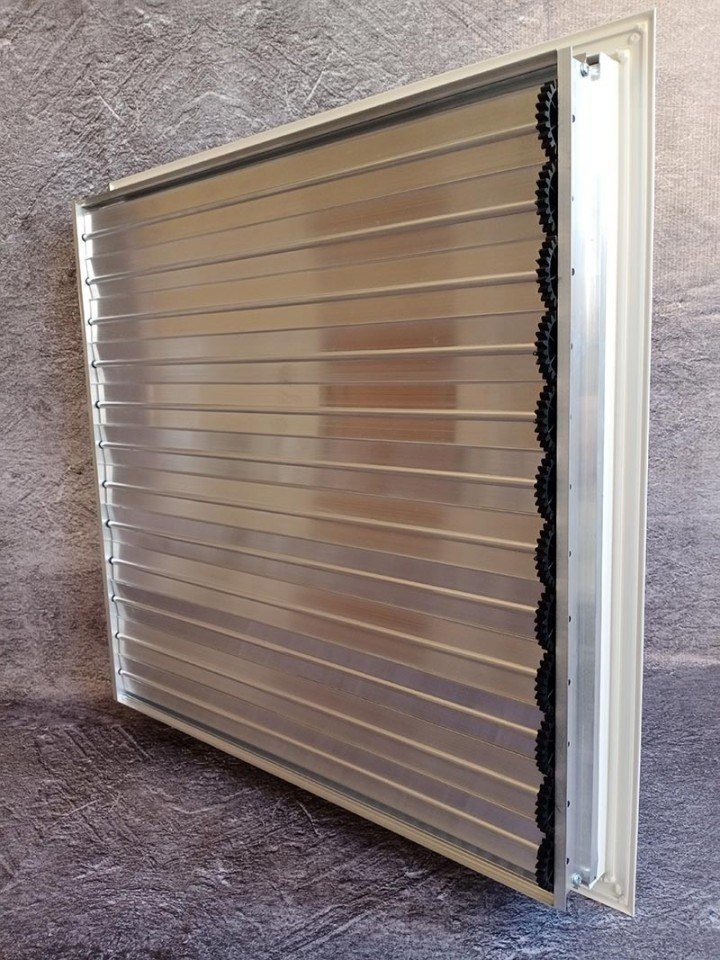

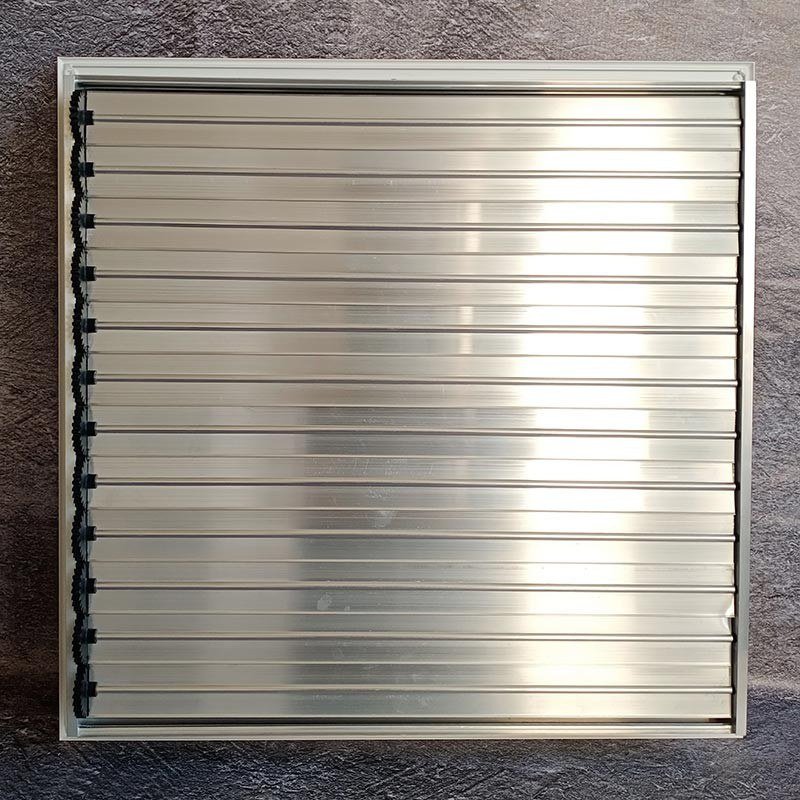

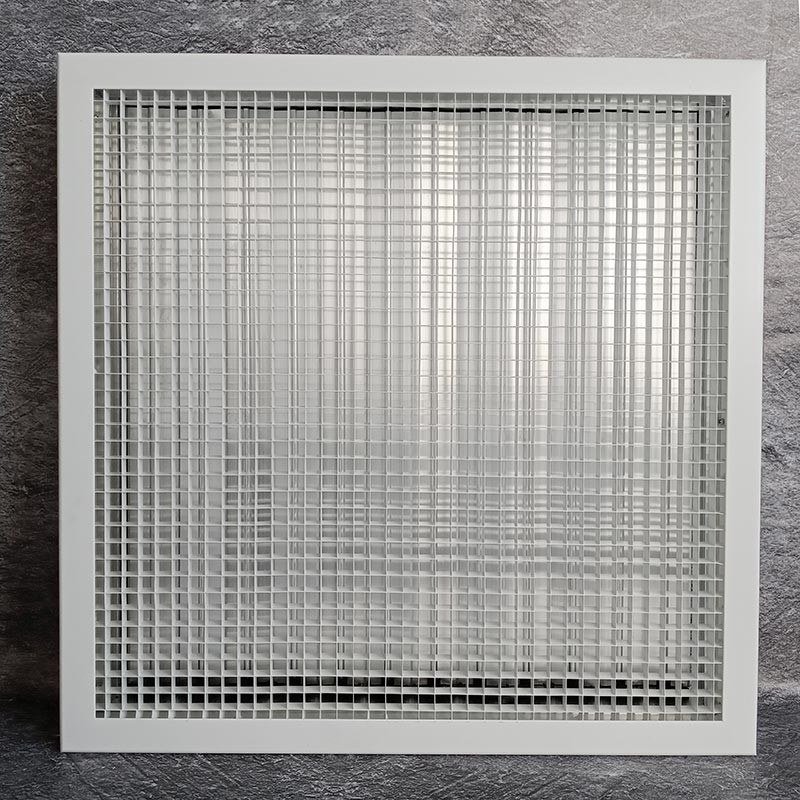

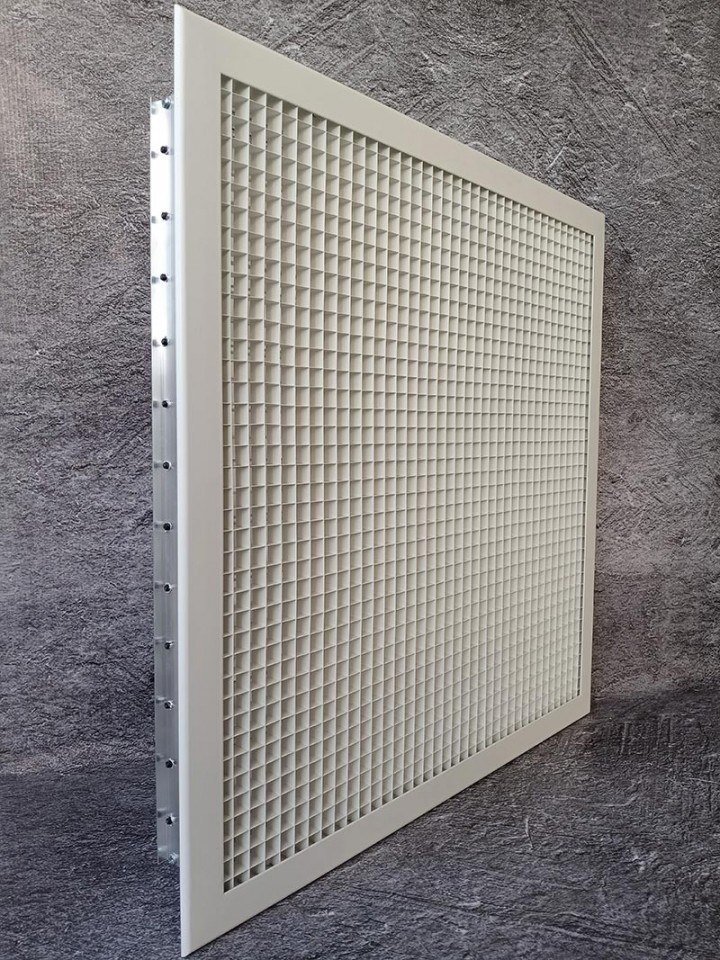

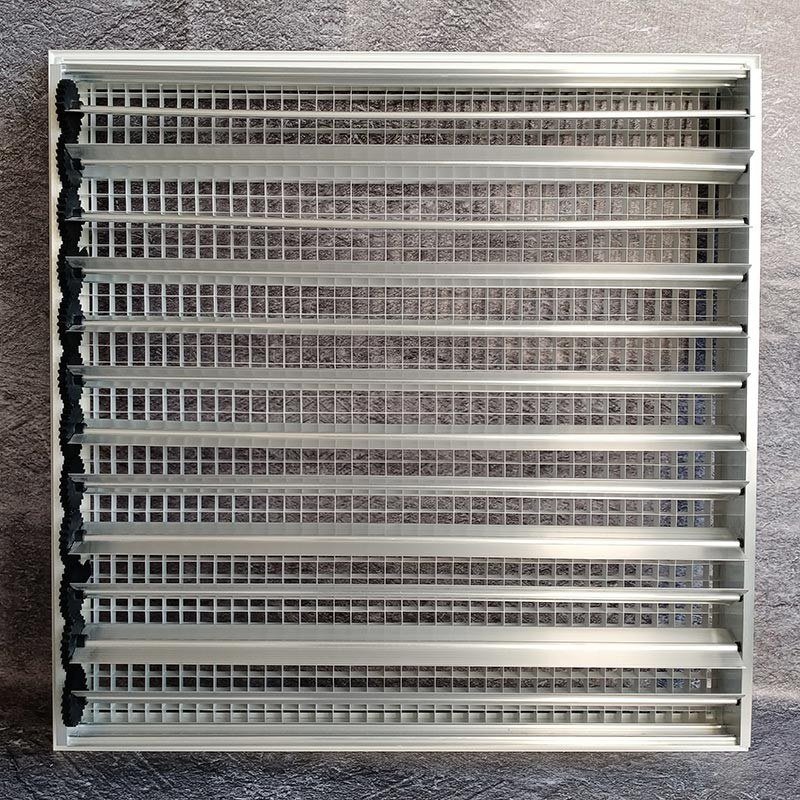

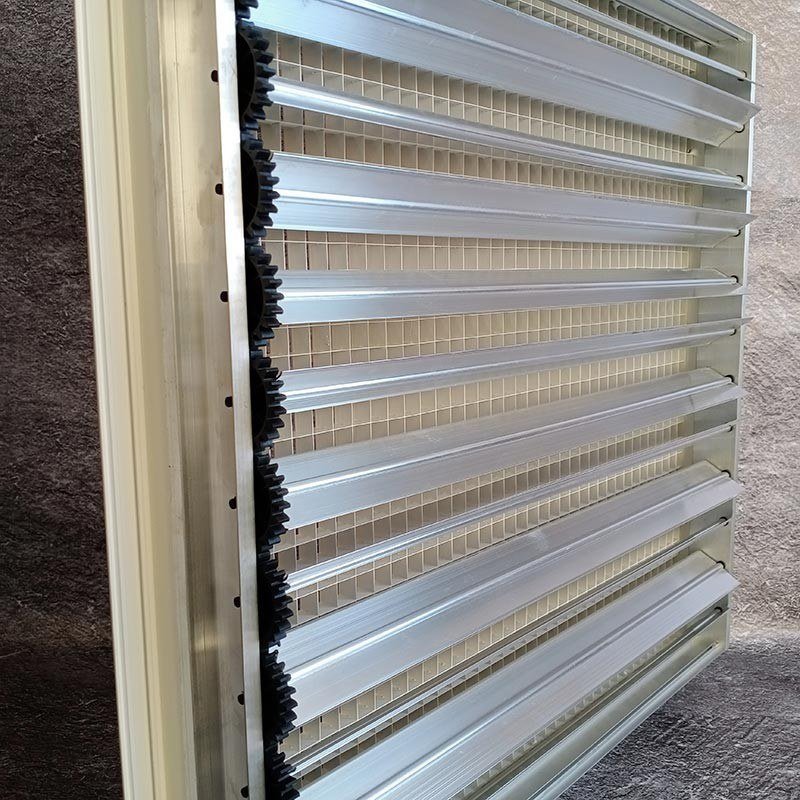

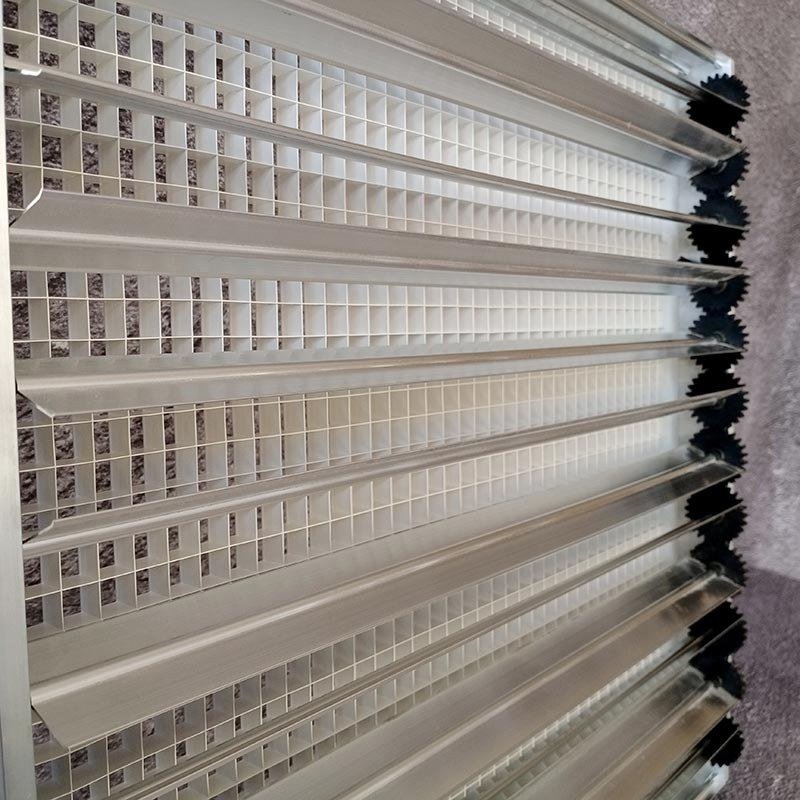

Сотовая вентиляционная решётка ЯРАБ AIRS со встроенным клапаном расхода воздуха (КРВ) для регулировки объёма подаваемого/удаляемого воздуха. КРВ снабжён пластиковыми шестерёнками и втулками для плавной регулировки.
- Материал: алюминиевый профиль АД31 (ГОСТ 22233-2001), ячеистая вставка 15×15 мм
- Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
- Доп. комплектация: встроенный клапан расхода воздуха (КРВ)
- Типоразмеры: 100×100 – 1200×1200 мм, а также по индивидуальным размерам с шагом 1 мм

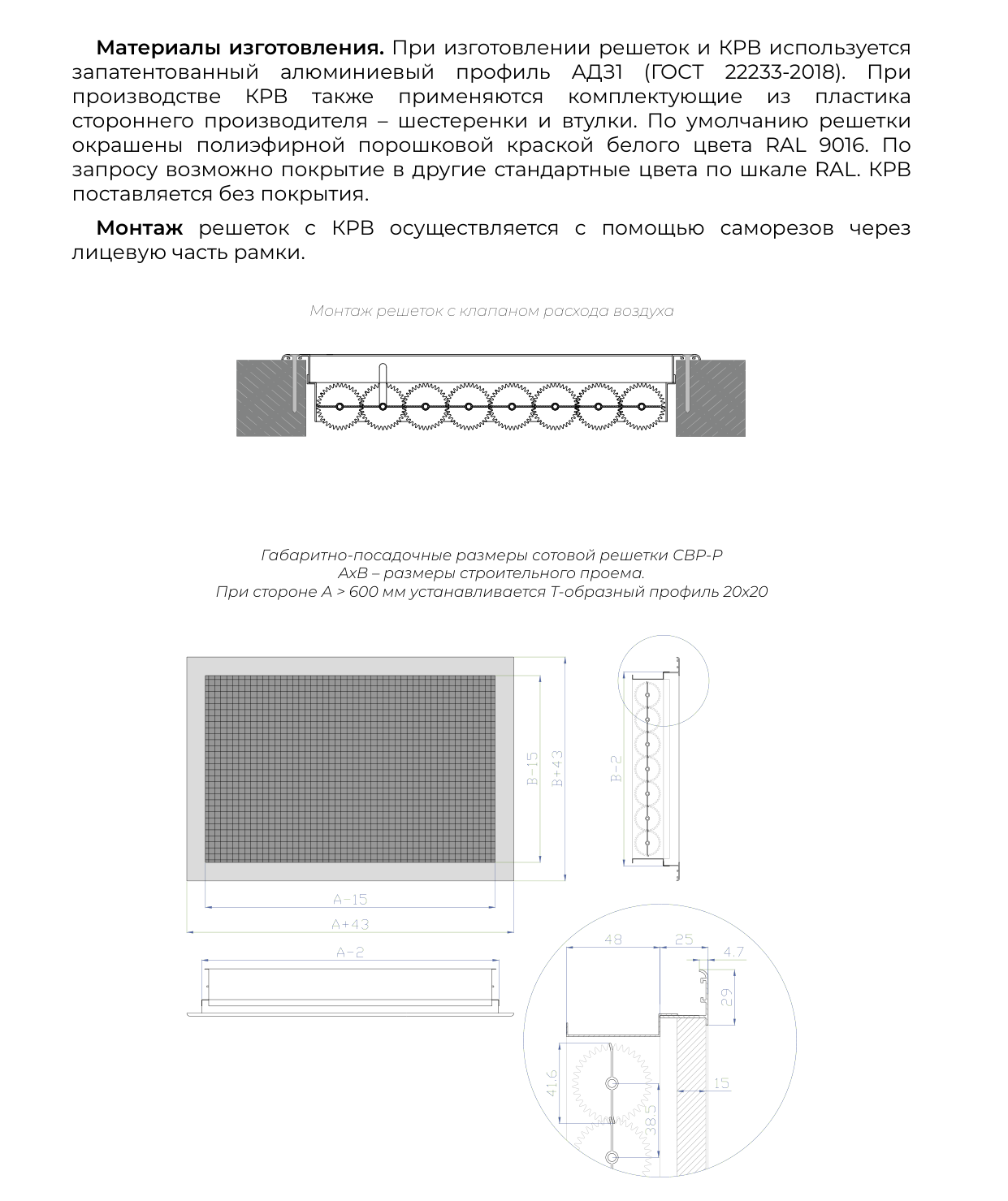

Чертёж и габаритные размеры ЯРАБ:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
| Типоразмер, мм | Fс.с., м² | Масса, кг |
|---|
| 200×200 | 0.0319 | 0.66 |
| 250×250 | 0.0504 | 0.88 |
| 300×300 | 0.0731 | 1.12 |
| 350×350 | 0.1 | 1.38 |
| 400×400 | 0.1311 | 1.67 |
| 450×450 | 0.1663 | 1.98 |
| 500×500 | 0.2058 | 2.32 |
| 550×550 | 0.2495 | 2.68 |
| 600×600 | 0.2974 | 3.06 |

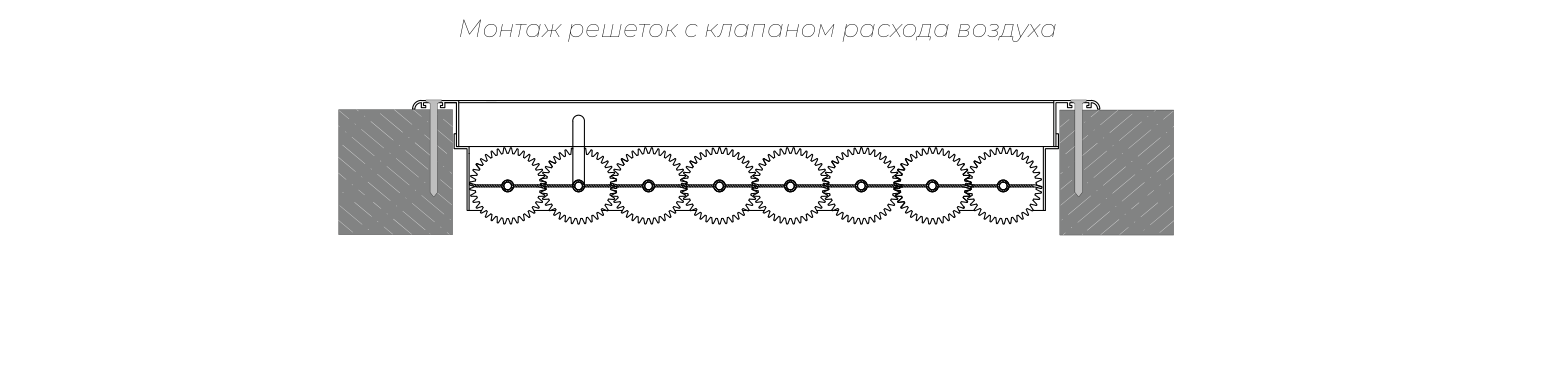

Монтаж решеток с КРВ осуществляется с помощью саморезов через лицевую часть рамки. Габаритно-посадочные размеры сотовой решетки ЯРАБ АхВ – размеры строительного проема. При стороне А > 600 мм устанавливается Т-образный профиль 20х20 Монтаж решеток с клапаном расхода воздуха
ЯРАБ - 300×500 - RAL 9016 - П
| ЯРАБ | Тип решётки |
| 300×500 | Ширина × высота строительного проёма, мм |
| RAL 9016 | Покрытие: по умолчанию белый, любой цвет по шкале RAL |
| П | Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки |
