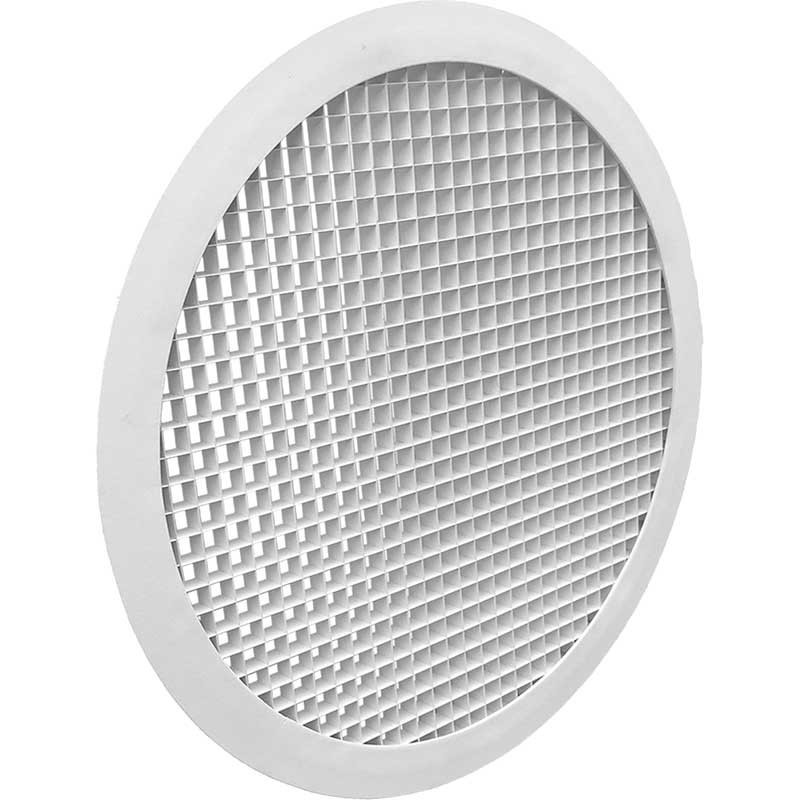

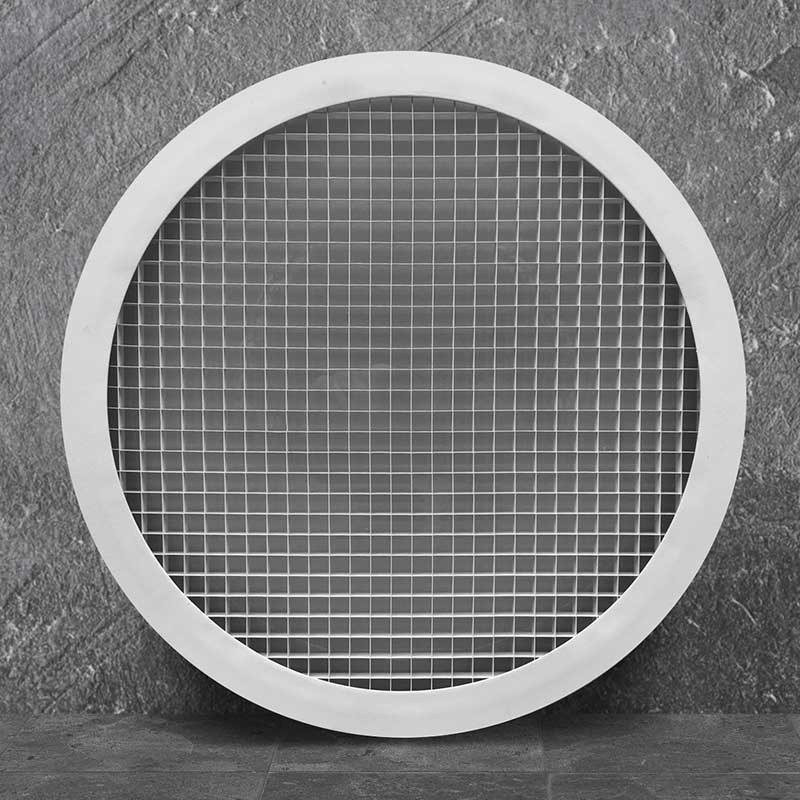

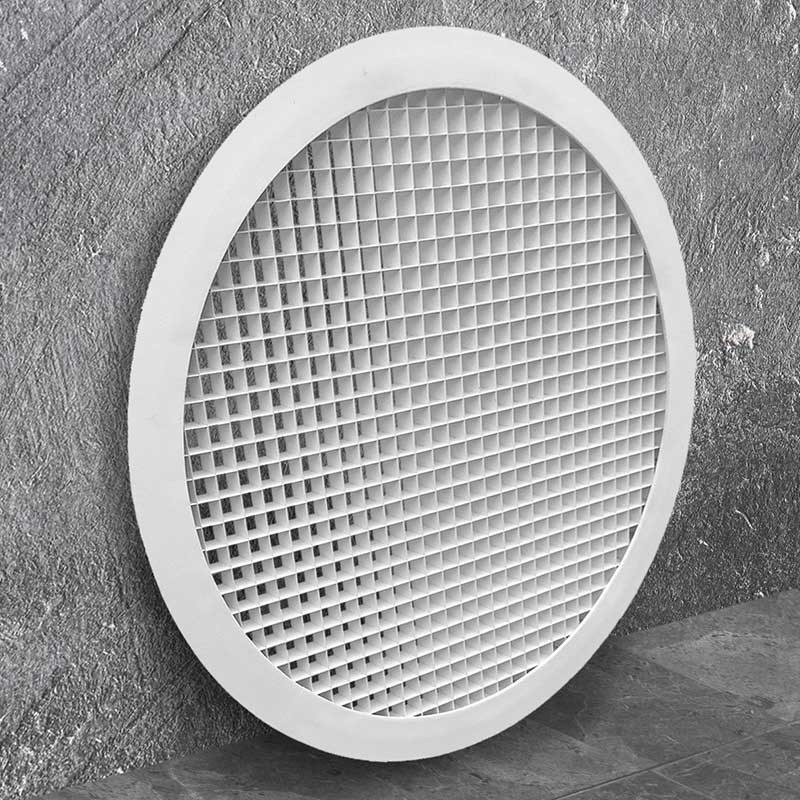

Круглая сотовая решётка ЯРАК AIRS предназначена для монтажа в круглые воздуховоды. Изготовлена из круглой рамки и ячеистой вставки 15×15 мм из тонкого алюминиевого листа — лёгкий вес и повышенный коэффициент живого сечения. Размер фланца рамки — 20, 30 или 40 мм.
Подобрать размер ЯРАК
Вариант крепления
без указания
отверстия под саморезы (О)
пружинные защёлки (П)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Описание
Характеристики
Чертежи и размеры
Таблицы
Варианты монтажа
Пример заказа
Круглая сотовая решётка ЯРАК AIRS предназначена для монтажа в круглые воздуховоды. Изготовлена из круглой рамки и ячеистой вставки 15×15 мм из тонкого алюминиевого листа — лёгкий вес и повышенный коэффициент живого сечения. Размер фланца рамки — 20, 30 или 40 мм.
Материал: алюминиевый профиль АД31 (ГОСТ 22233-2001), ячеистая вставка 15×15 мм
Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
Размер фланца: 20 / 30 / 40 мм
Диаметры: 150 – 600 мм (рекомендуемые), а также по индивидуальным размерам

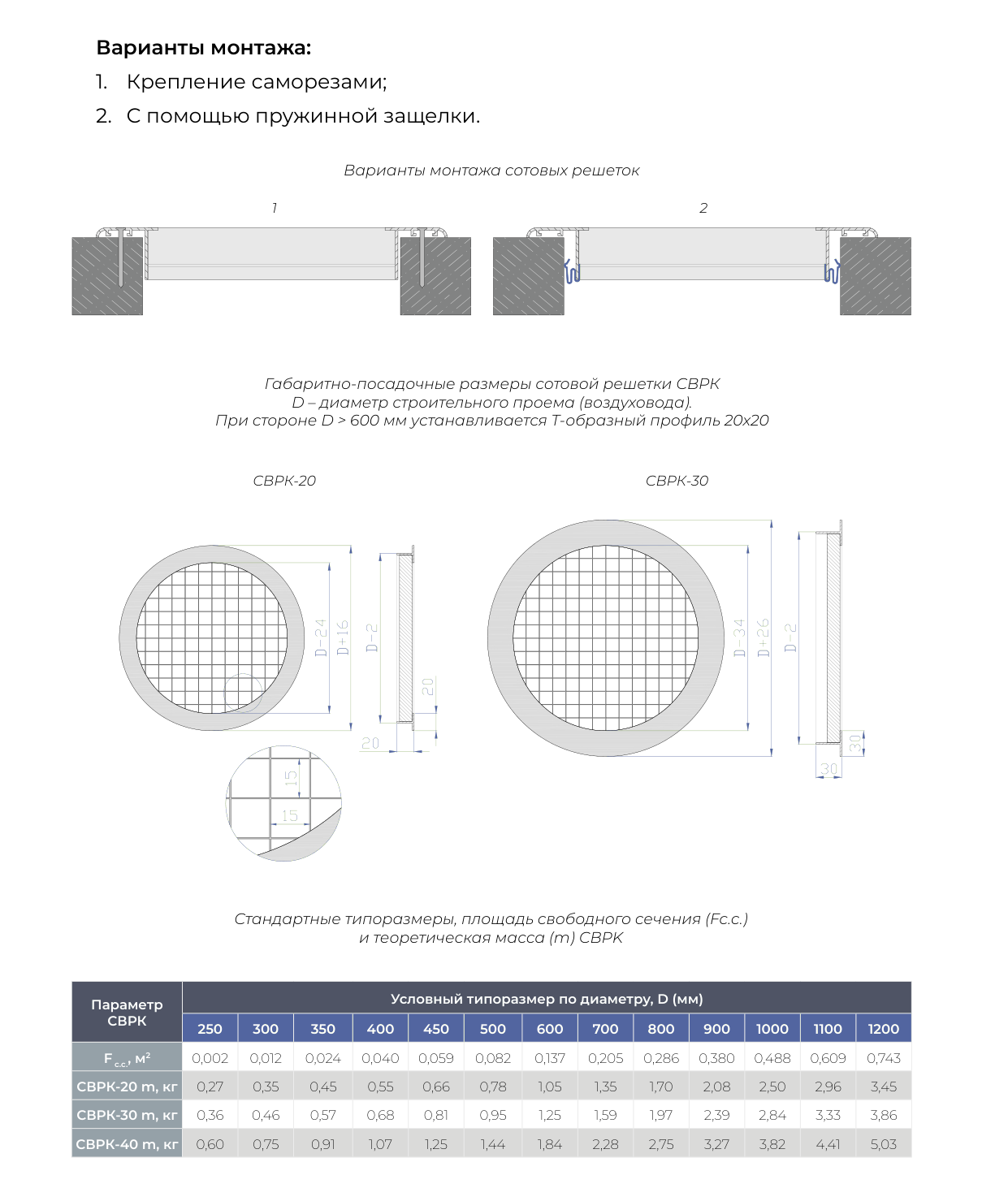

Чертёж и габаритные размеры ЯРАК:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным диаметрам:
Диаметр D, мм
Fс.с., м²
Масса, кг
Ø250
0.002
0.27
Ø300
0.012
0.35
Ø350
0.024
0.45
Ø400
0.04
0.55
Ø450
0.059
0.66
Ø500
0.082
0.78
Ø600
0.137
1.05
Ø700
0.205
1.35
Ø800
0.286
1.7
Ø900
0.38
2.08
Ø1000
0.488
2.5
Ø1100
0.609
2.96
Ø1200
0.743
3.45

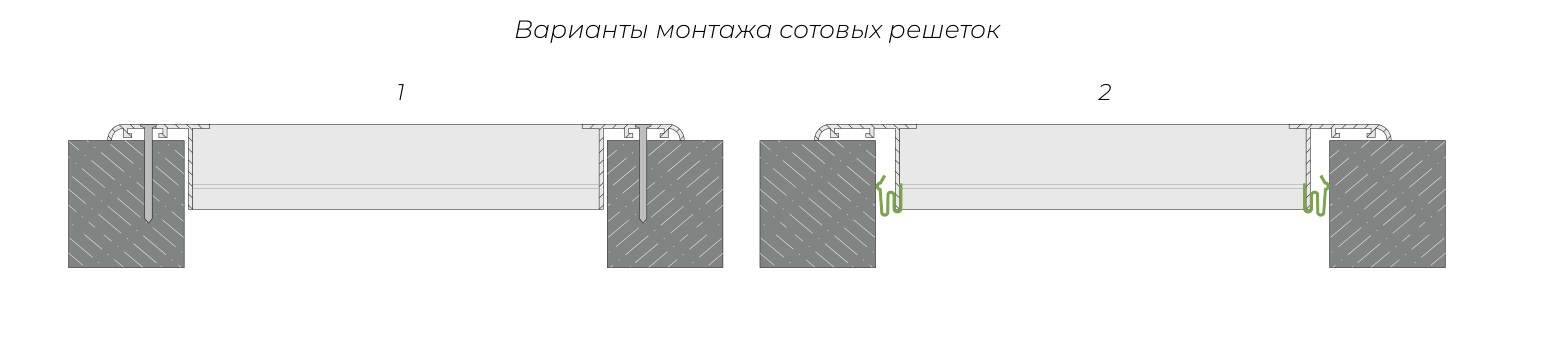

Варианты монтажа решётки ЯРАК:
Крепление саморезами
С помощью пружинной защелки
ЯРАК - 20 - 315 - RAL 9016 - О
ЯРАК
Тип решётки Размер фланца: 20, 30 или 40 мм Диаметр воздуховода, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
О
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
