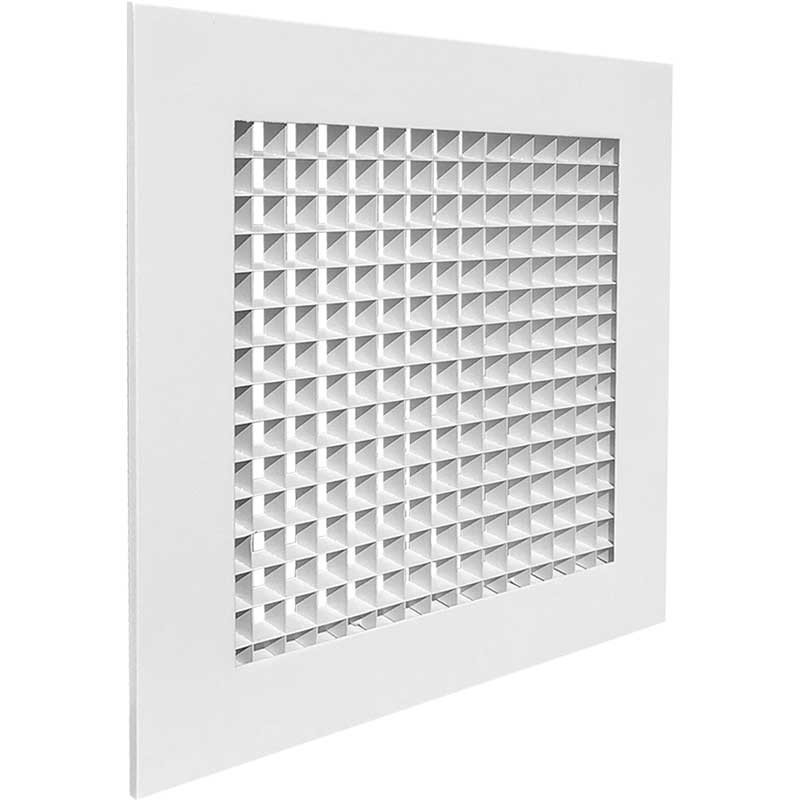

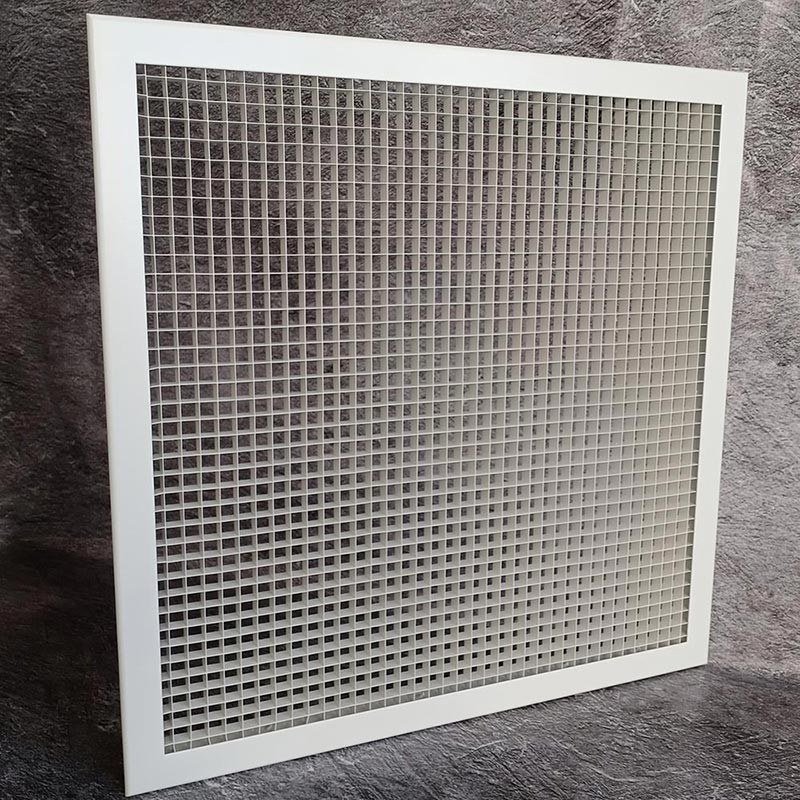

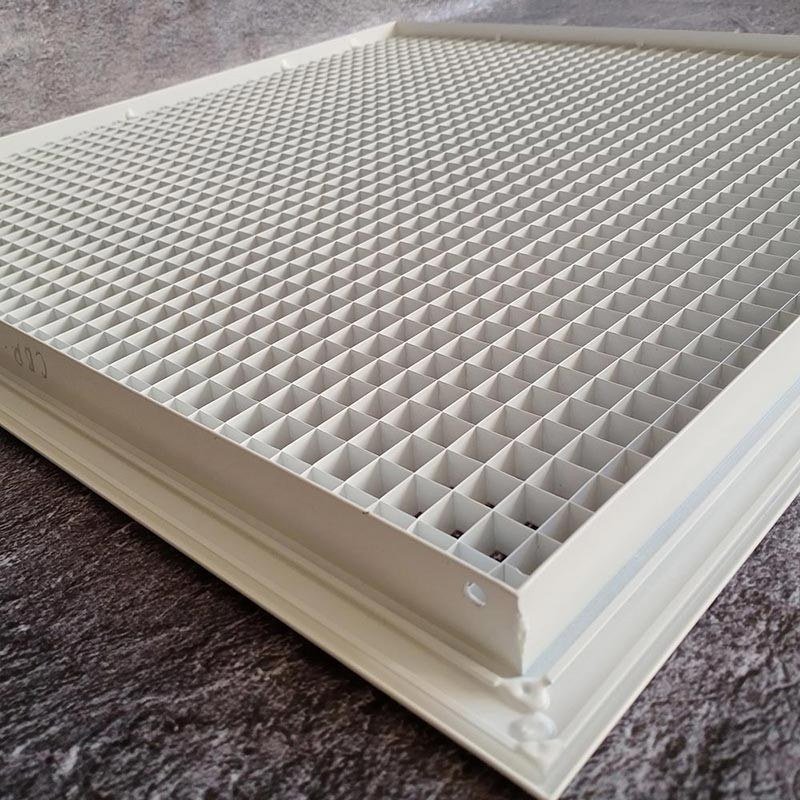

Сотовая вентиляционная решётка ЯРА AIRS применяется в приточно-вытяжной вентиляции, системах воздуховодов и кондиционирования воздуха. Изготовлена из алюминиевого профиля в виде рамки и ячеистой вставки с квадратными ячейками 15×15 мм — повышенный коэффициент живого сечения за счёт тонкого листа алюминия.
Подобрать размер ЯРА
Вариант крепления
без указания
отверстия под саморезы (О)
пружинные защёлки (П)
монтажный уголок (МУ)
монтажная пластина (МП)
Дополнительная комплектация
отсутствует
фильтр
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Описание
Характеристики
Чертежи и размеры
Таблицы
Варианты монтажа
Пример заказа
Сотовая вентиляционная решётка ЯРА AIRS применяется в приточно-вытяжной вентиляции, системах воздуховодов и кондиционирования воздуха. Изготовлена из алюминиевого профиля в виде рамки и ячеистой вставки с квадратными ячейками 15×15 мм — повышенный коэффициент живого сечения за счёт тонкого листа алюминия.
Материал: алюминиевый профиль АД31 (ГОСТ 22233-2001), ячеистая вставка 15×15 мм
Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
Варианты крепления: отверстия под саморезы, пружинная защёлка (скрытый монтаж)
Типоразмеры: 100×100 – 1200×1200 мм, а также по индивидуальным размерам с шагом 1 мм
Доп. комплектация: клапан расхода воздуха (модель ЯРАБ), адаптер для присоединения к воздуховоду

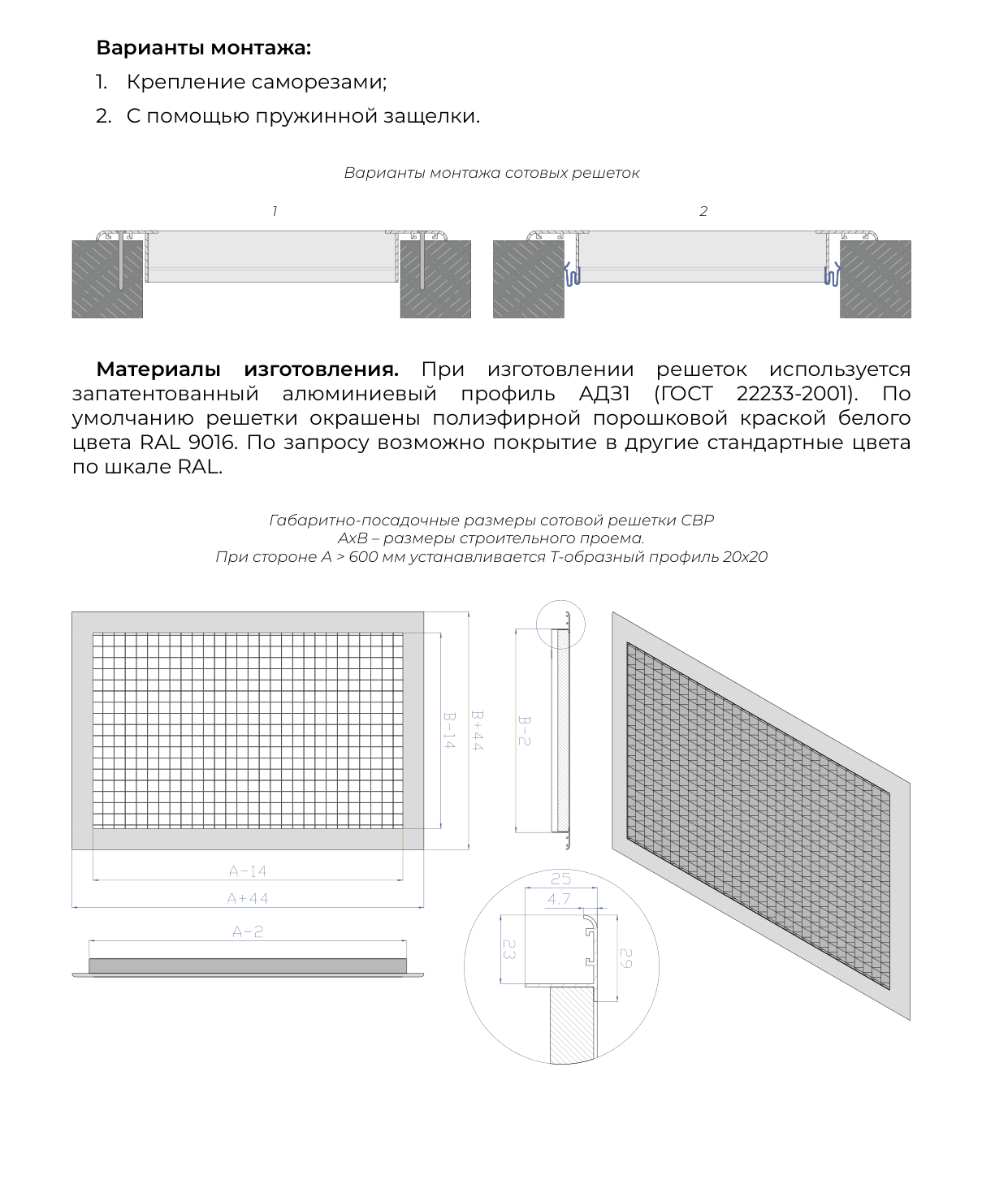

Чертёж и габаритные размеры ЯРА:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
Типоразмер, мм
Fс.с., м²
Масса, кг
200×200
0.0319
0.31
250×250
0.0504
0.39
300×300
0.0731
0.48
350×350
0.1
0.57
400×400
0.1311
0.67
450×450
0.1663
0.78
500×500
0.2058
0.89
550×550
0.2495
1.02
600×600
0.2974
1.14

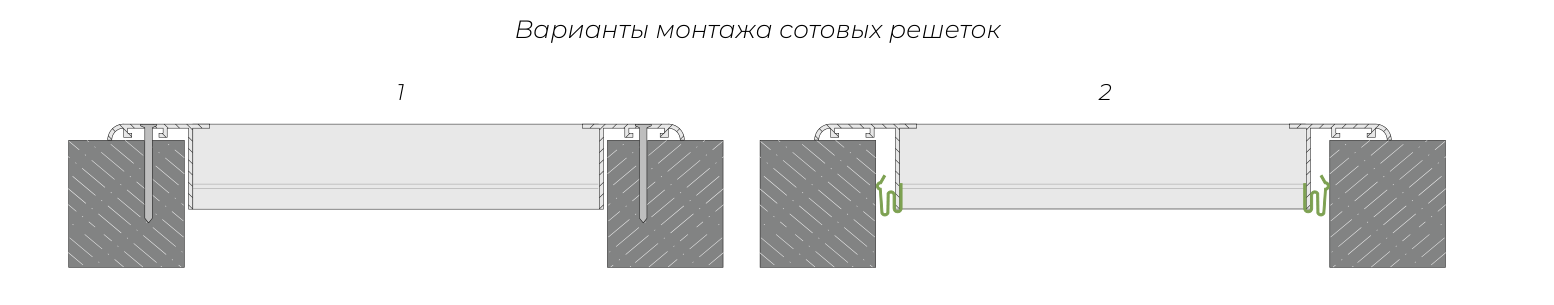

Варианты монтажа решётки ЯРА:
Крепление саморезами
С помощью пружинной защелки
ЯРА - 300×500 - RAL 9016 - П
ЯРА
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
