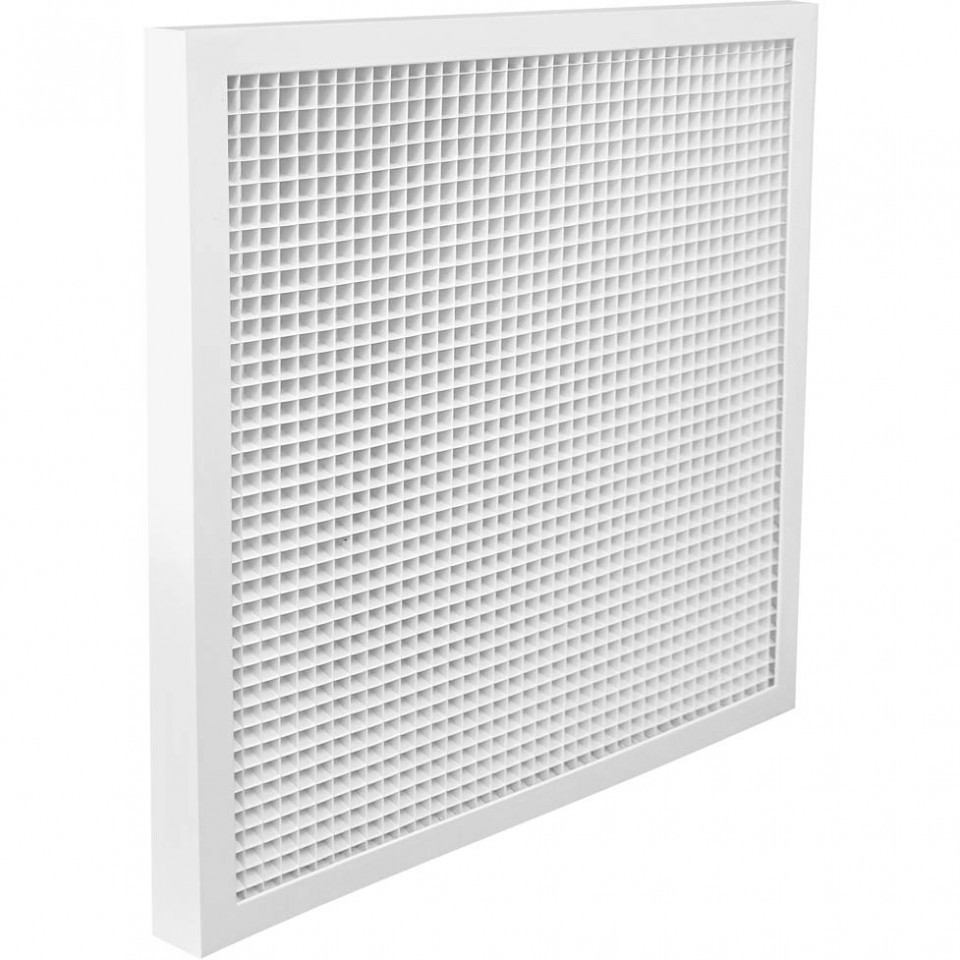

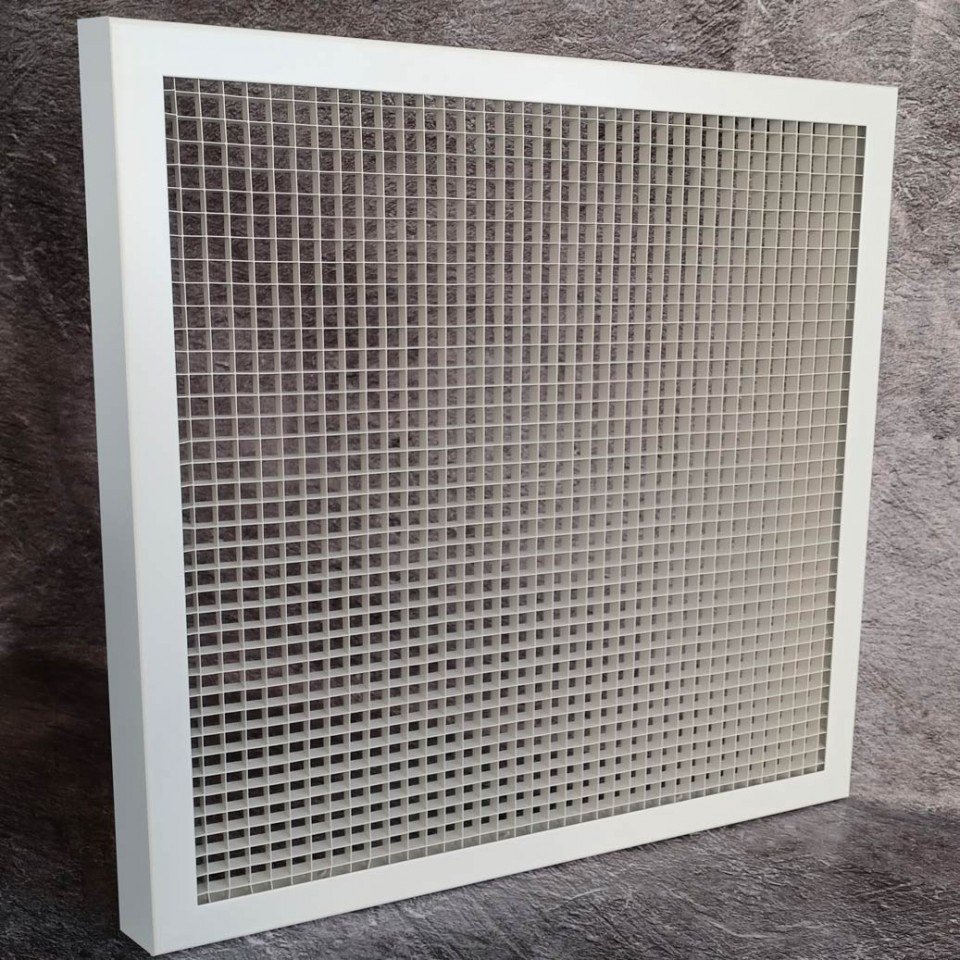

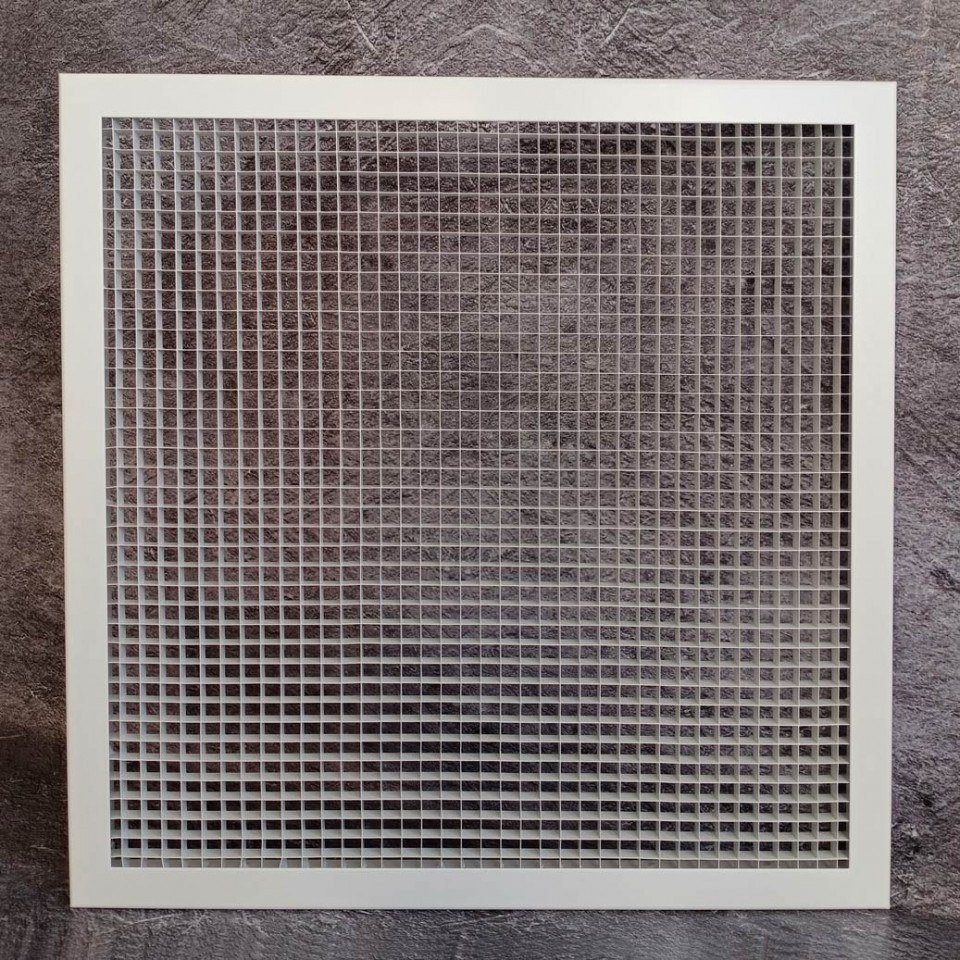

Накладная ячеистая вентиляционная решётка ЯРАН AIRS монтируется поверх строительного проёма без утапливания в стену. Поддерживает накладной, утопленный и скрытый варианты монтажа.

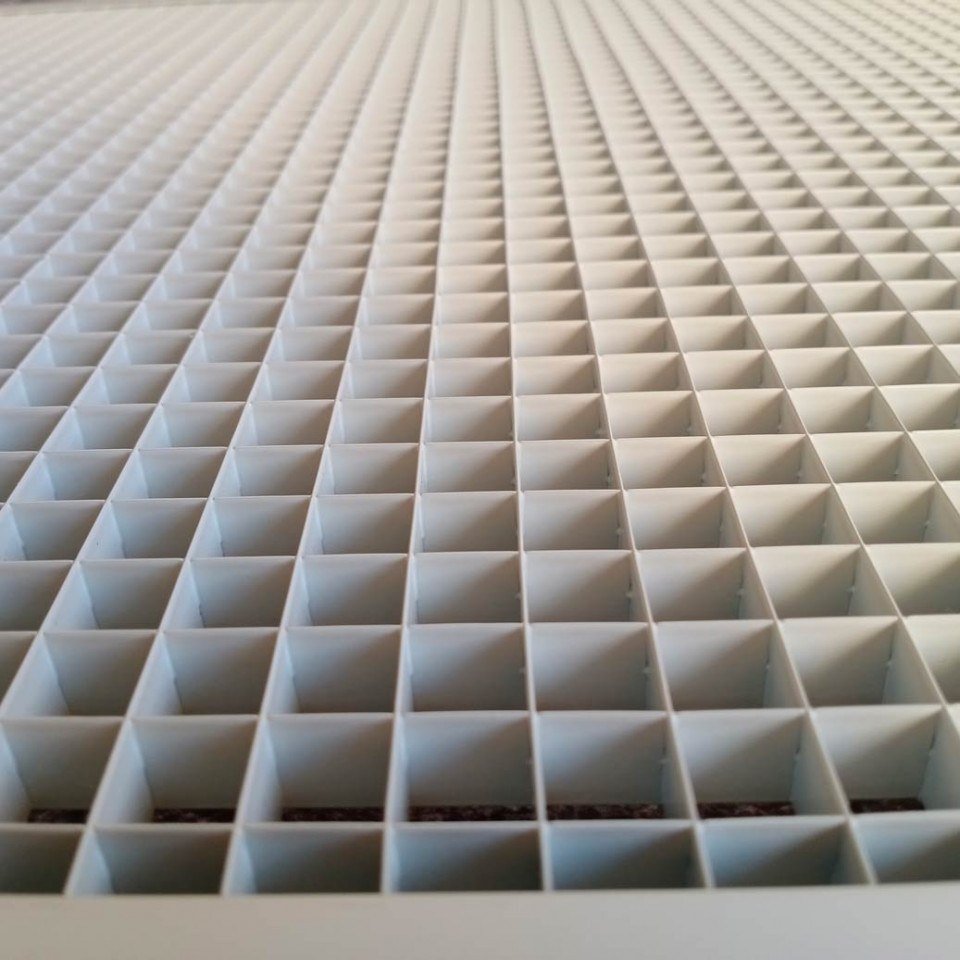

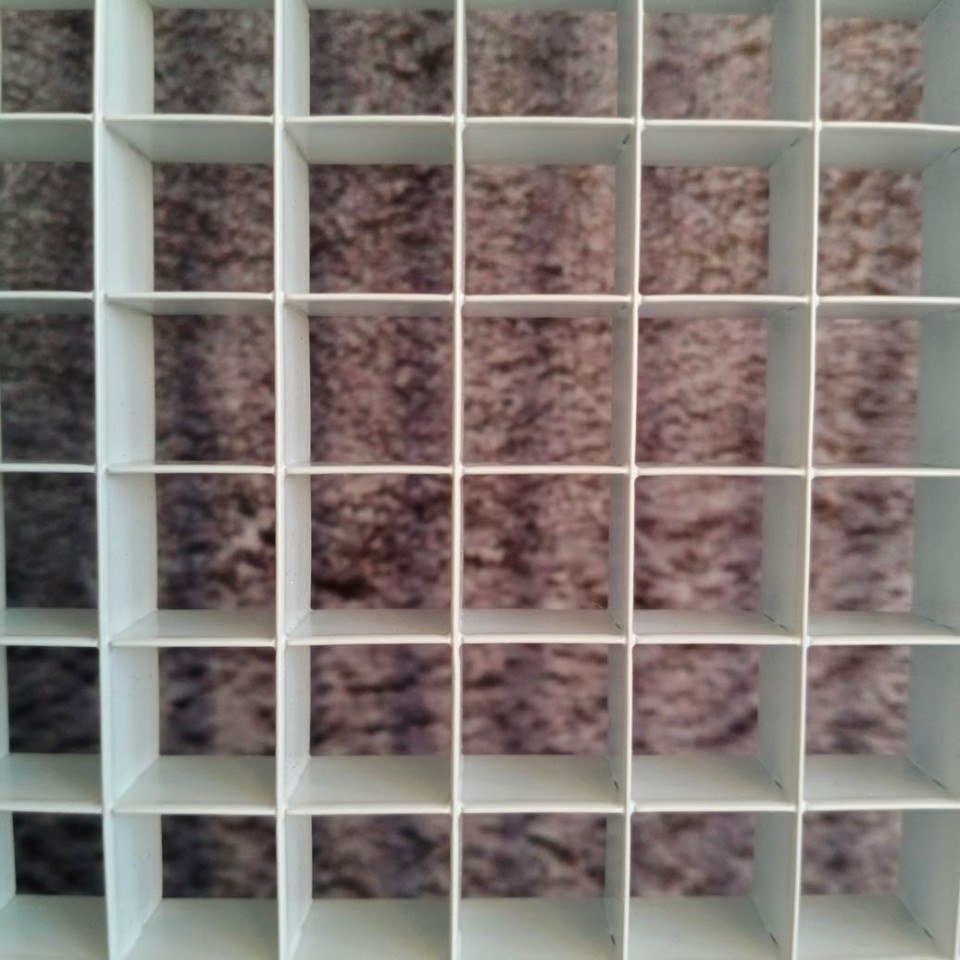

Материал: алюминиевый профиль АД31 (ГОСТ 22233-2001), ячеистая вставка 15×15 мм
Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
Варианты монтажа: накладной; утопленный (доп. уголки); скрытое крепление на монтажных пластинах
Типоразмеры: 100×100 – 1200×1200 мм, а также по индивидуальным размерам с шагом 1 мм

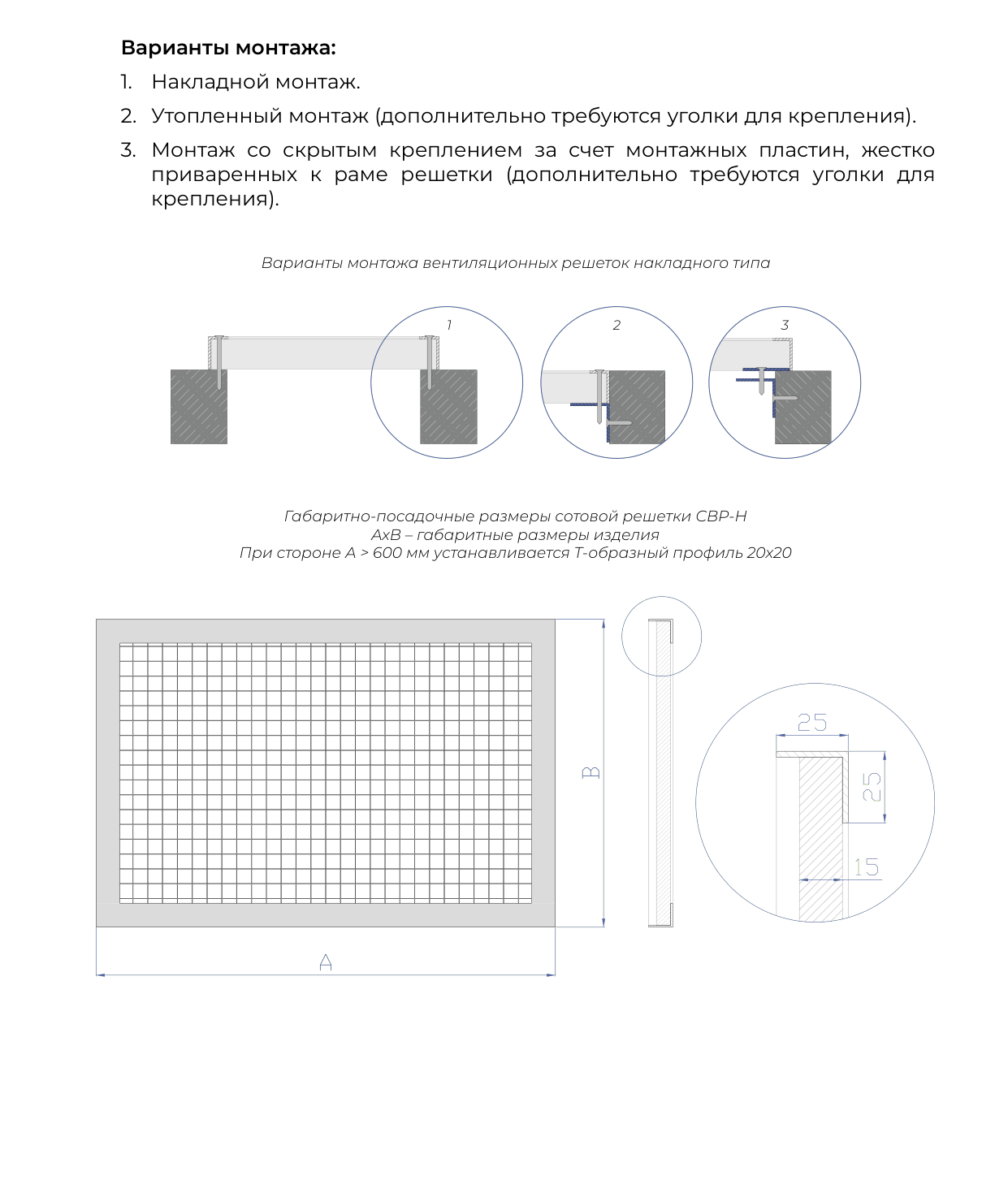

Чертёж и габаритные размеры ЯРАН:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
Типоразмер, мм
Fс.с., м²
Масса, кг
200×200
0.0319
0.31
250×250
0.0504
0.39
300×300
0.0731
0.48
350×350
0.1
0.57
400×400
0.1311
0.67
450×450
0.1663
0.78
500×500
0.2058
0.89
550×550
0.2495
1.02
600×600
0.2974
1.14

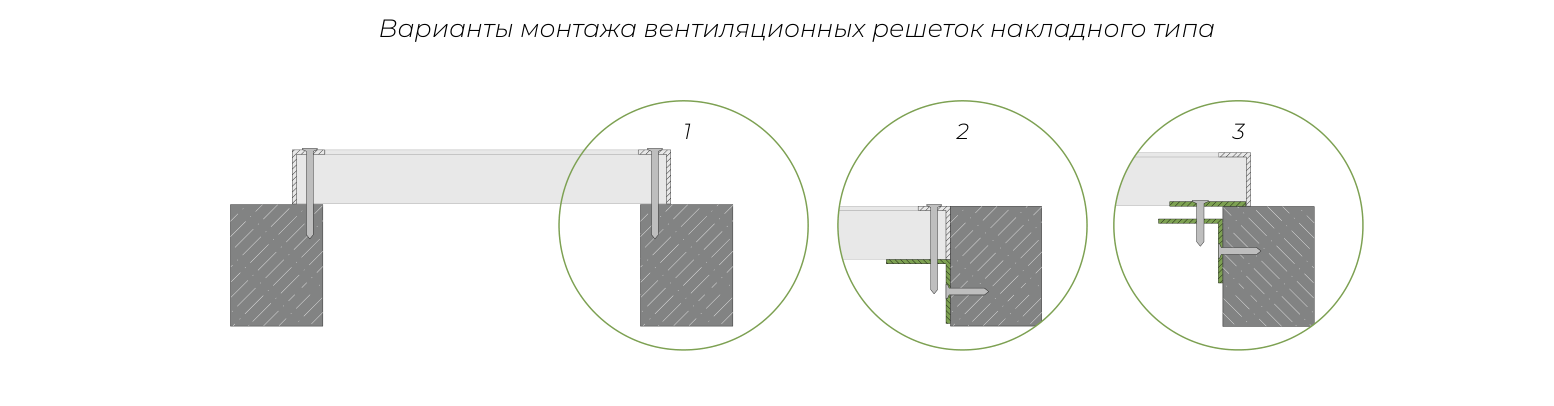

Варианты монтажа решётки ЯРАН:
Накладной монтаж
Утопленный монтаж (дополнительно требуются уголки для крепления)
Монтаж со скрытым креплением за счет монтажных пластин, жестко
ЯРАН - 300×500 - RAL 9016 - П
ЯРАН
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
