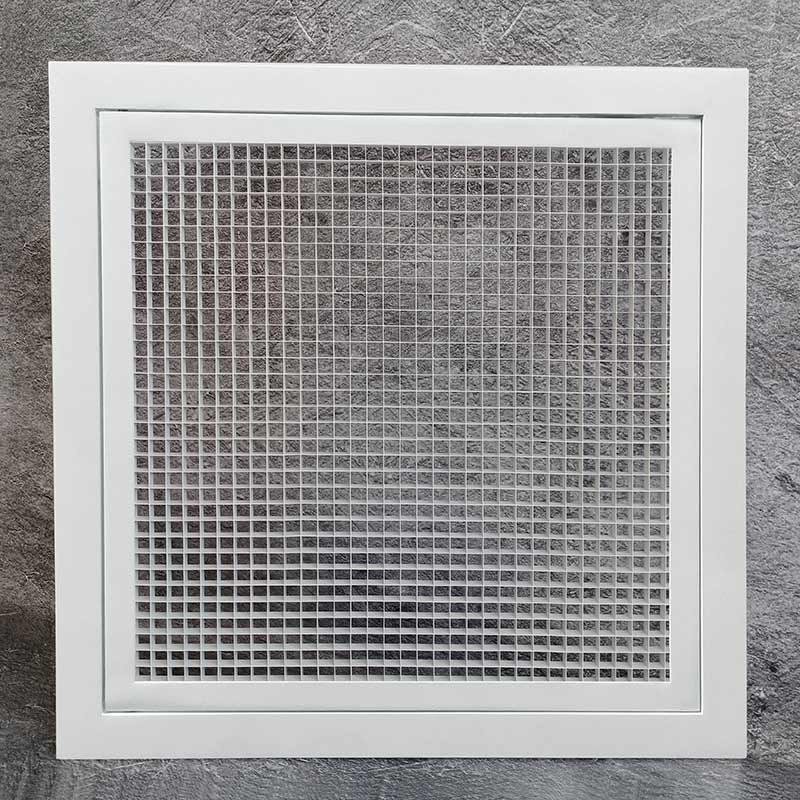

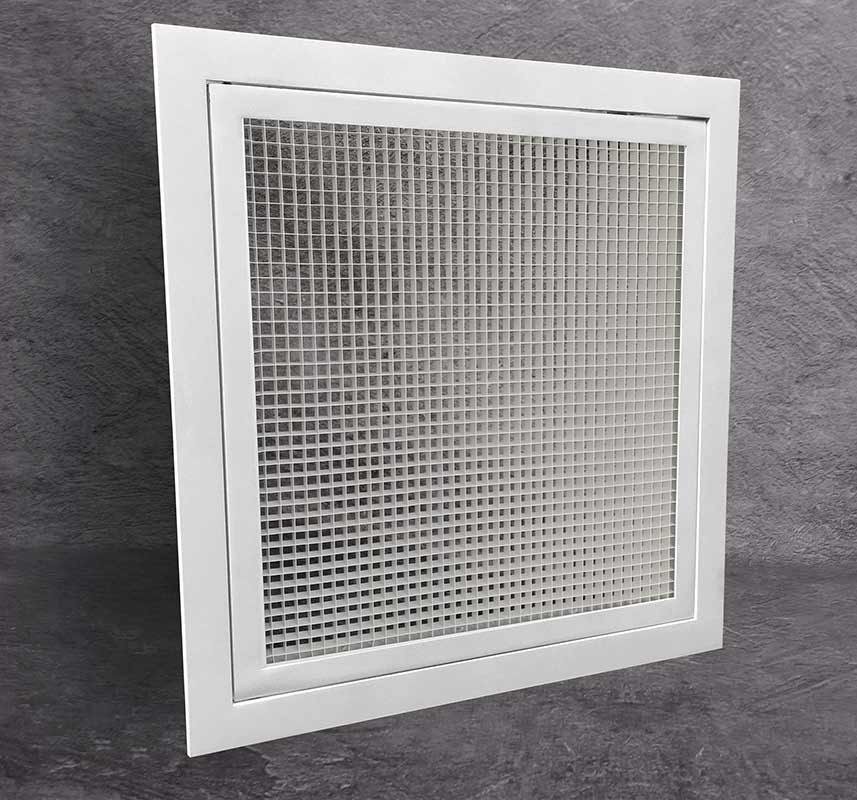

Ячеистая вентиляционная решётка-люк Л-ЯРА AIRS с поворотной створкой из ячеистой вставки (квадратные ячейки 15×15 мм) — сочетает высокую пропускную способность сотового полотна с функцией ревизионного люка.
Подобрать размер Л-ЯРА
Вариант исполнения
одностворчатый
двустворчатый (Д2)
Вариант крепления решётки
без крепежа
отверстия под саморезы

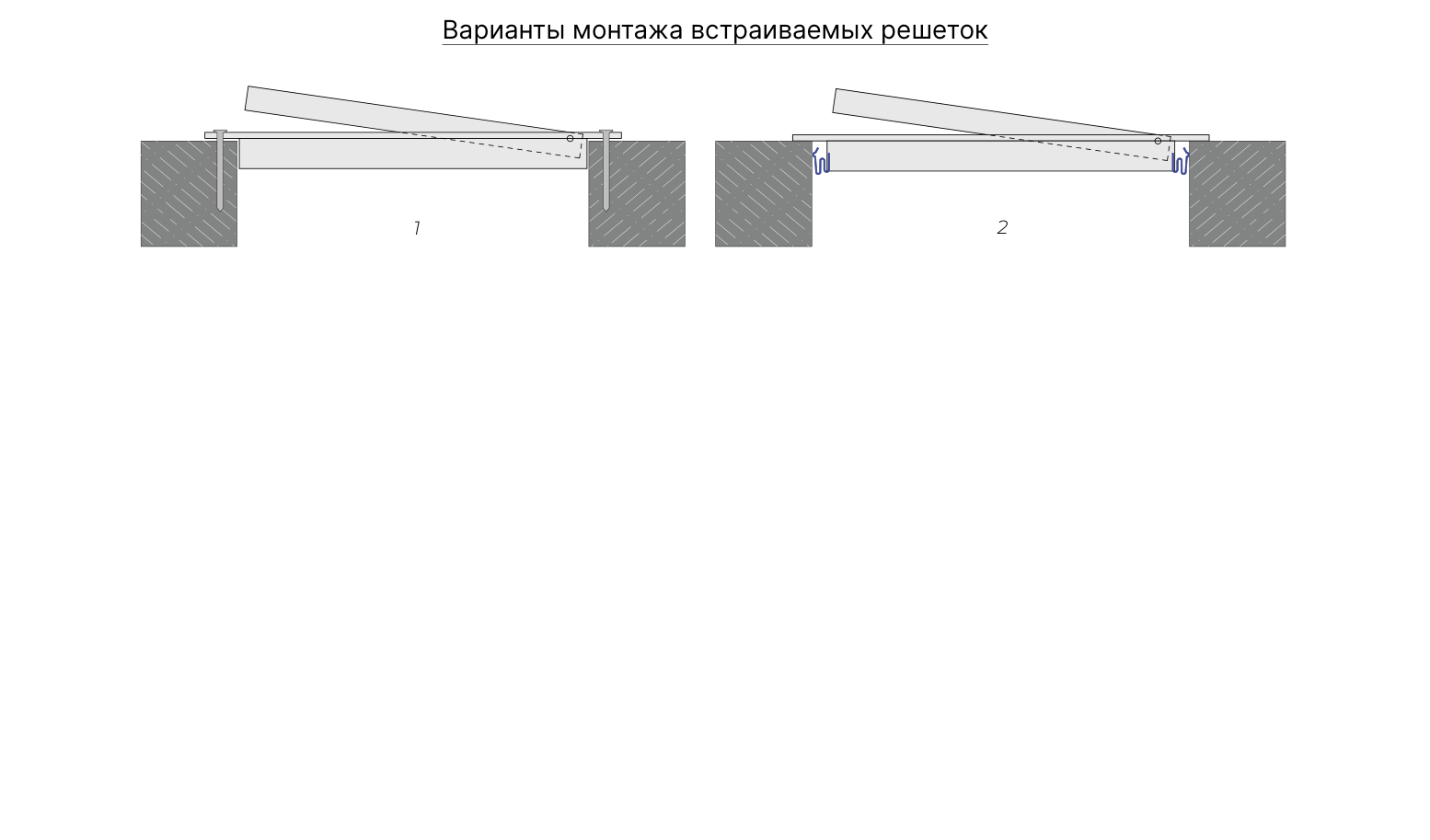

монтажный уголок (для встраиваемых)
монтажная пластина
Выбрать цвет RAL Classic
×
Описание
Характеристики
Чертежи и размеры
Графики
Таблицы

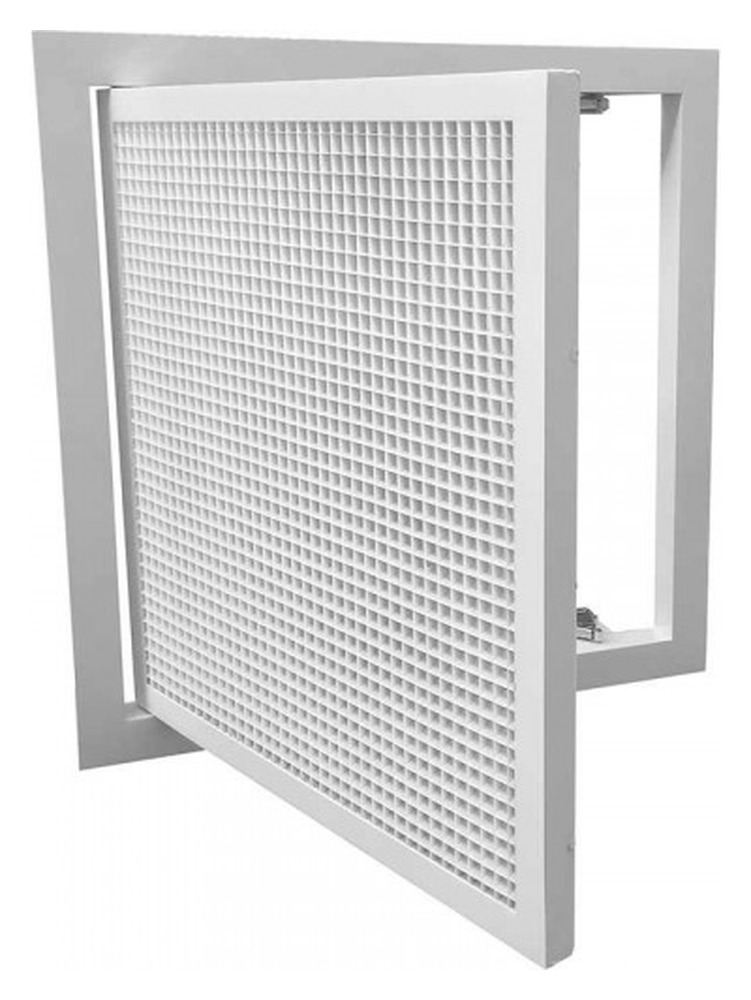

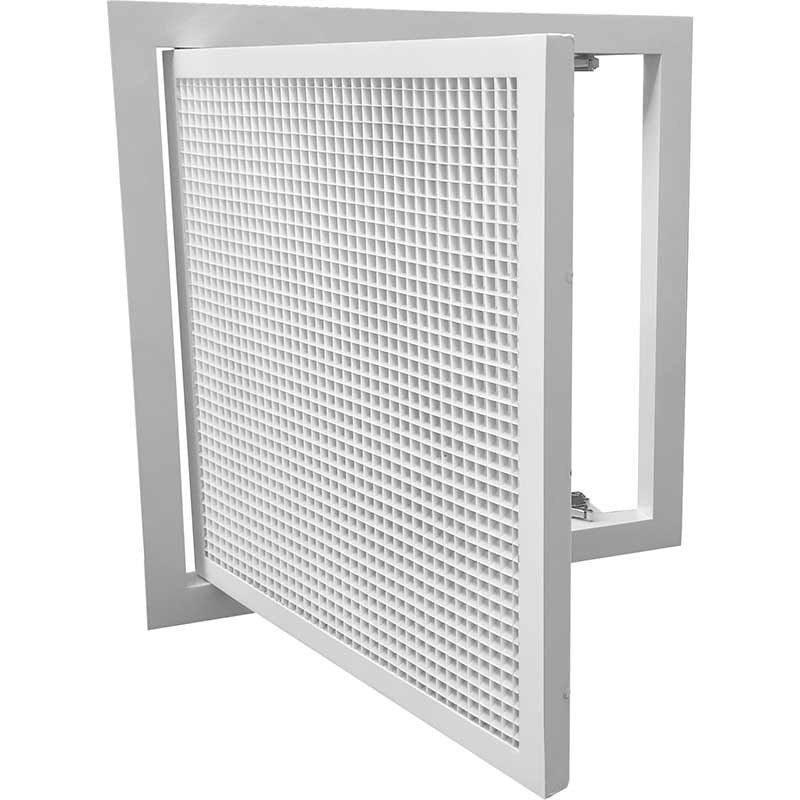

Ячеистая вентиляционная решётка-люк Л-ЯРА AIRS с поворотной створкой из ячеистой вставки (квадратные ячейки 15×15 мм) — сочетает высокую пропускную способность сотового полотна с функцией ревизионного люка.
- Назначение: доступ к системе вентиляции, инженерным и сантехническим коммуникациям

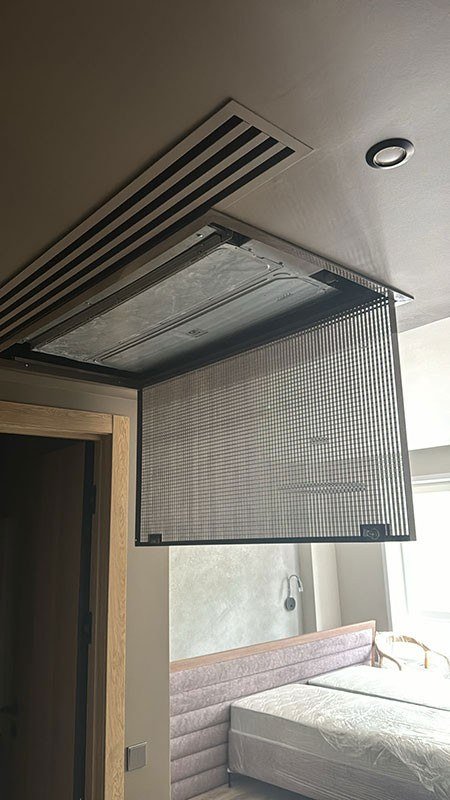

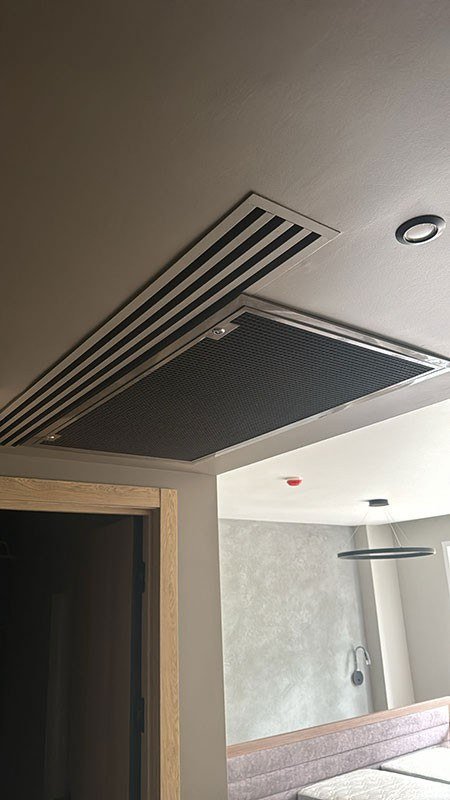

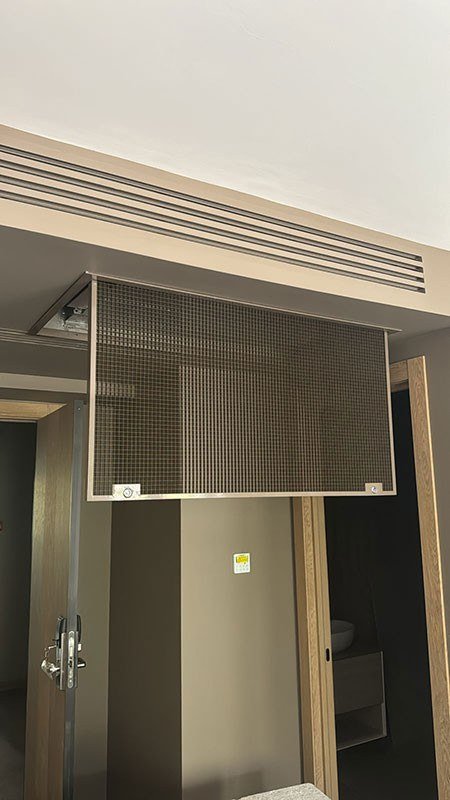

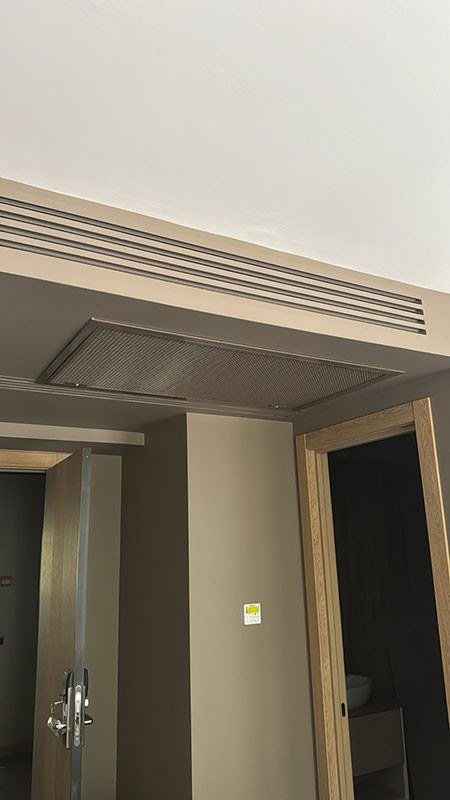

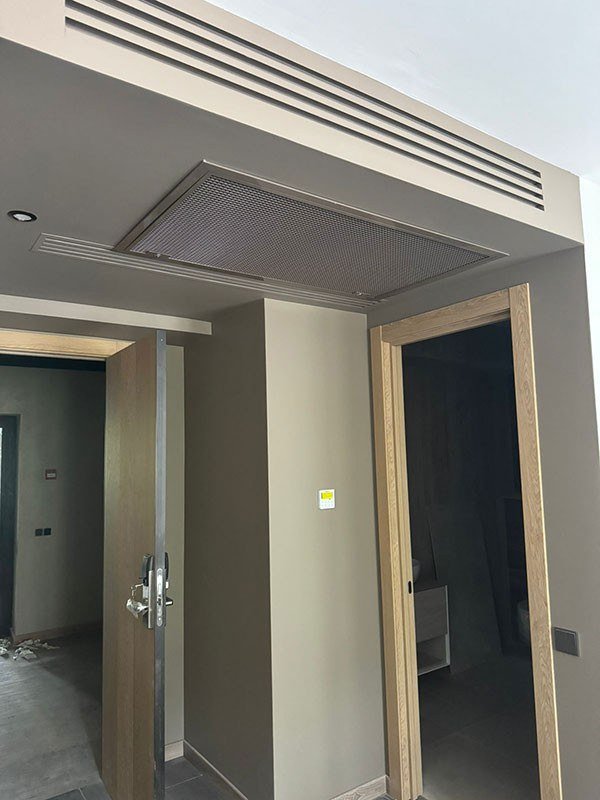

- Применение: санузлы, подвесные потолки, технические помещения

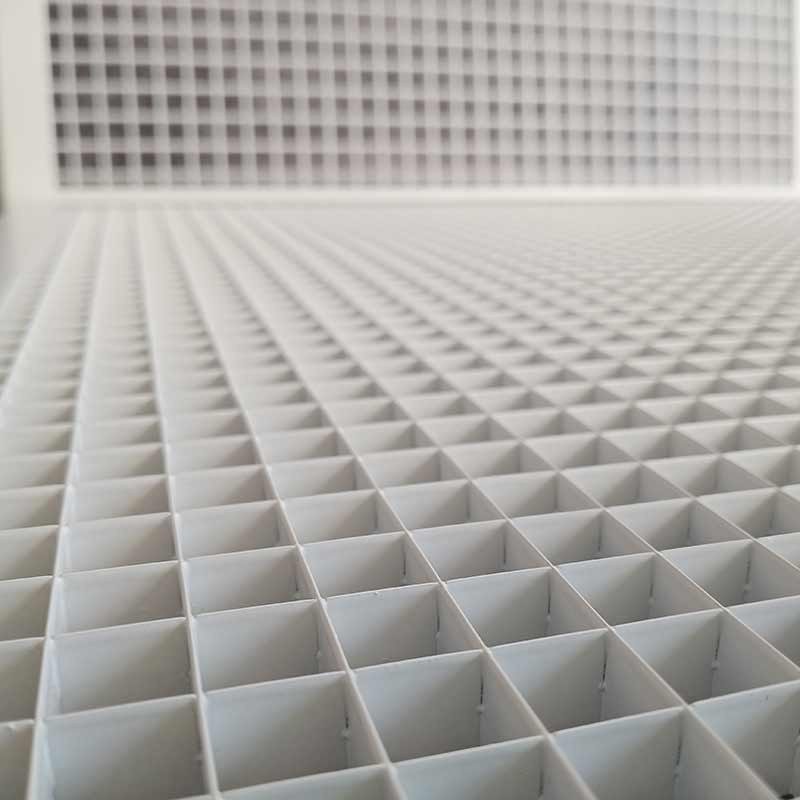

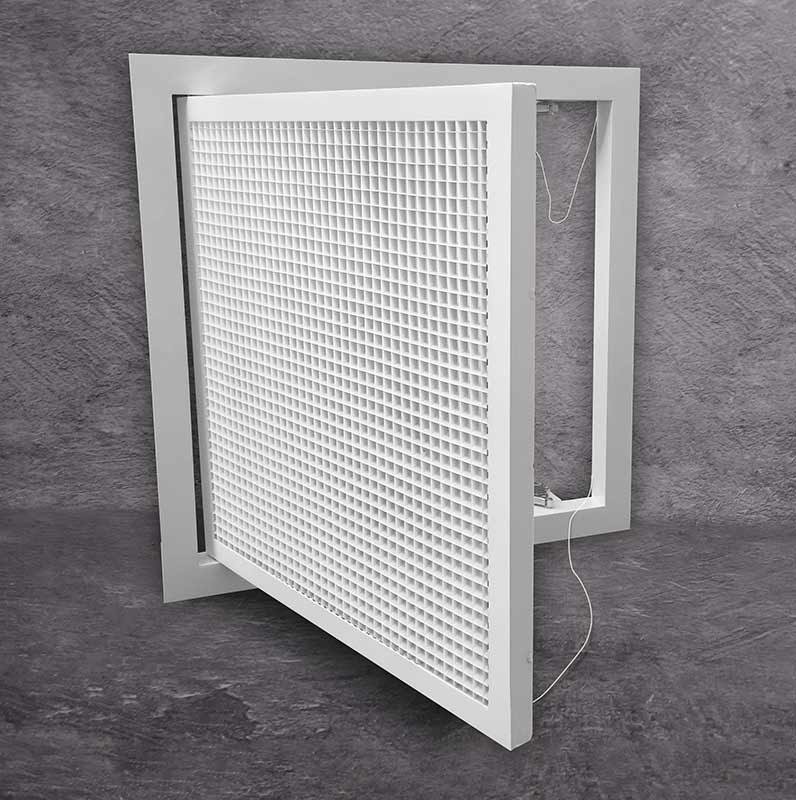

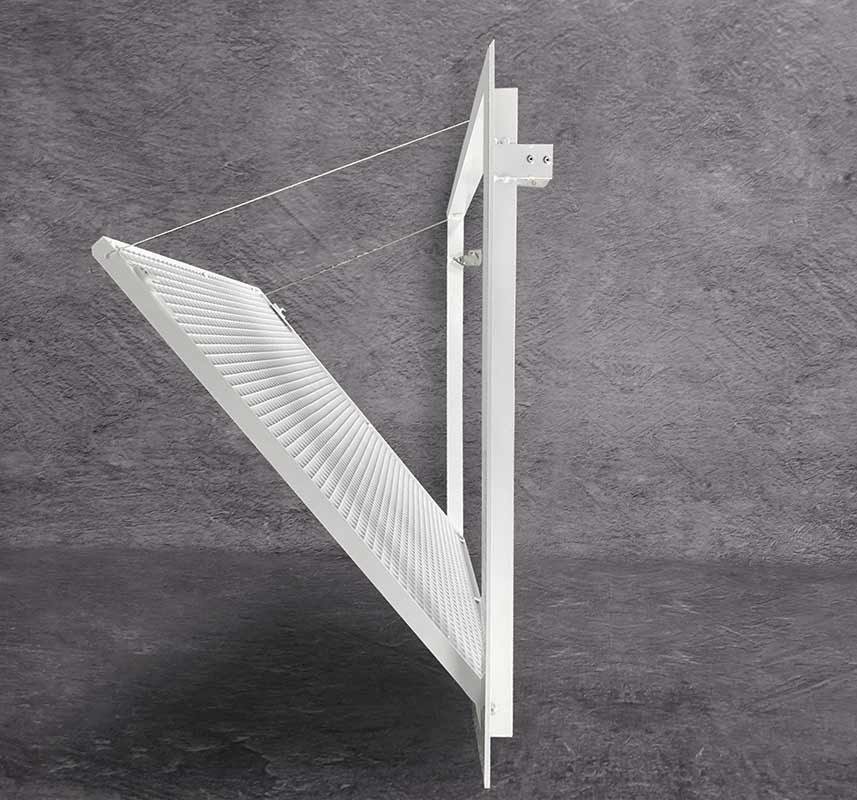

- Створка: поворотная, из ячеистой вставки с квадратными ячейками 15×15 мм

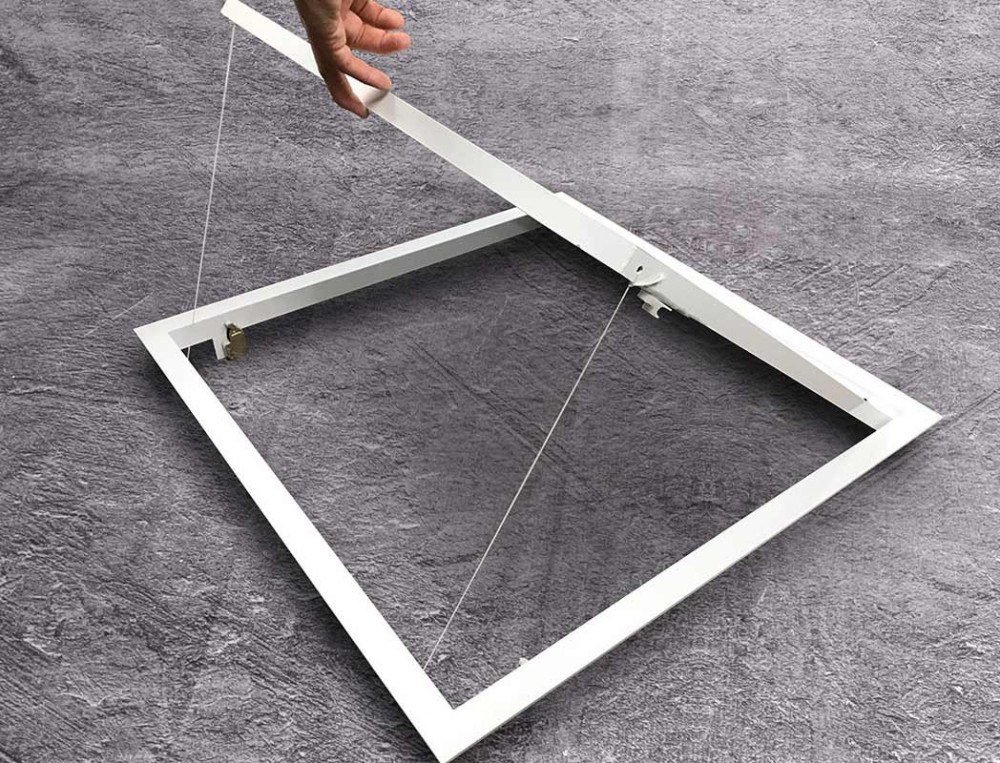

- Рамка: уголок 30×30 мм — встраиваемый тип; швеллер 30×30×30 мм — накладной
- Механизм открывания: мастер-ключ; мебельный замок (открывание нажатием); почтовый замок с ключом; магнитный замок; шпингалет
- Вариант исполнения: одностворчатый или двустворчатый (Д2)
- Материал: алюминиевый профиль АД31 (ГОСТ 22233-2018)
- Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
- Минимальный размер: 150×150 мм
- Максимальный размер: 1200×1200 мм (стандартные типоразмеры + любые размеры с шагом 1 мм); большие размеры — составные, от двух створок

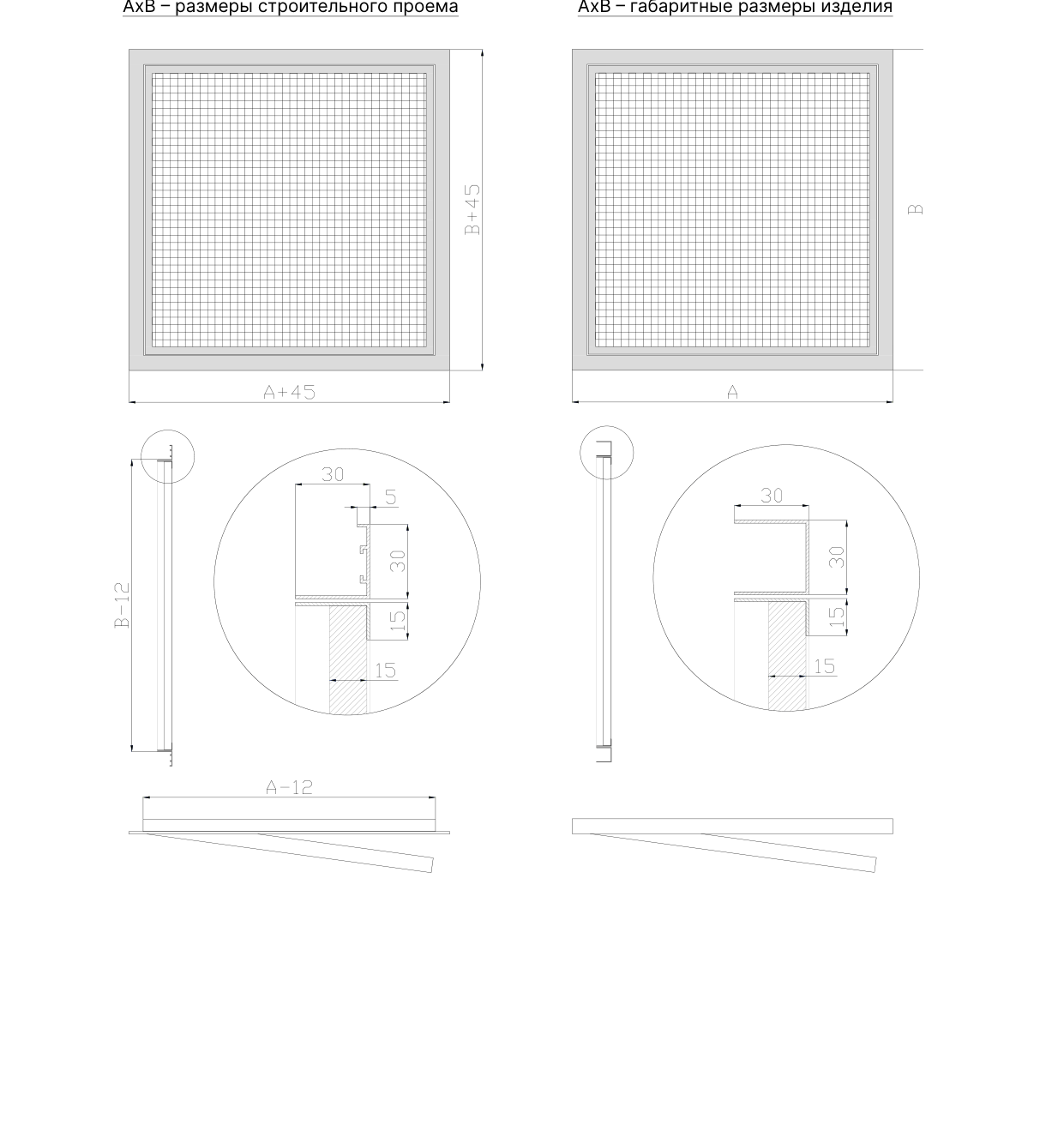

Чертёж решётки-люка Л-ЯРА (встраиваемая: А×В — размеры строительного проёма; накладная: А×В — габаритные размеры изделия):
Аэродинамические характеристики по модели Л-ЯРА уточняйте у менеджера.
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
| Типоразмер, мм | Fс.с., м² | Масса, кг |
|---|
| 200×200 | 0.019 | 0.31 |
| 250×250 | 0.034 | 0.39 |
| 300×300 | 0.053 | 0.48 |
| 350×350 | 0.077 | 0.57 |
| 400×400 | 0.104 | 0.67 |
| 450×450 | 0.136 | 0.78 |
| 500×500 | 0.172 | 0.89 |
| 550×550 | 0.212 | 1.02 |
| 600×600 | 0.256 | 1.14 |
| 650×650 | 0.304 | 1.28 |
| 700×700 | 0.357 | 1.42 |
| 750×750 | 0.414 | 1.57 |
| 800×800 | 0.475 | 1.73 |
| 850×850 | 0.54 | 1.89 |
| 900×900 | 0.61 | 2.06 |
| 950×950 | 0.683 | 2.24 |
| 1000×1000 | 0.761 | 2.42 |
| 1050×1050 | 0.843 | 2.61 |
| 1100×1100 | 0.93 | 2.81 |
| 1150×1150 | 1.02 | 3.01 |
| 1200×1200 | 1.115 | 3.22 |
