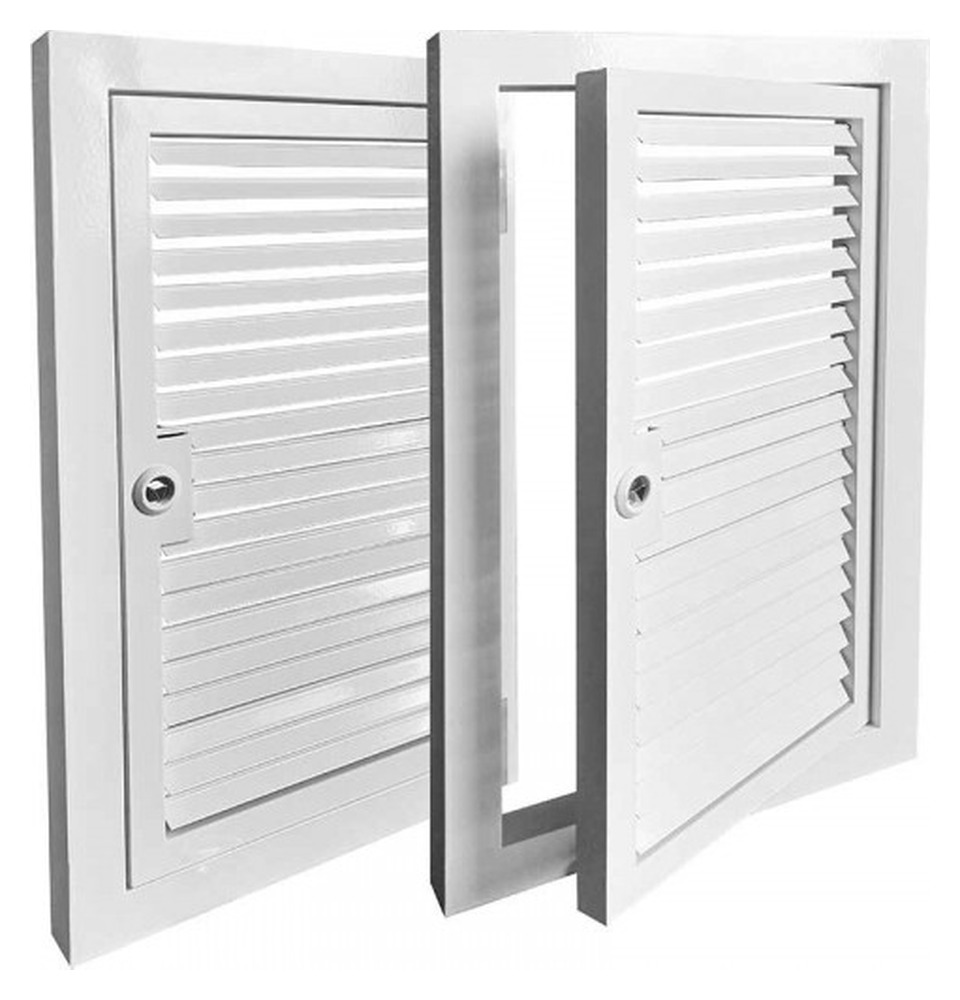

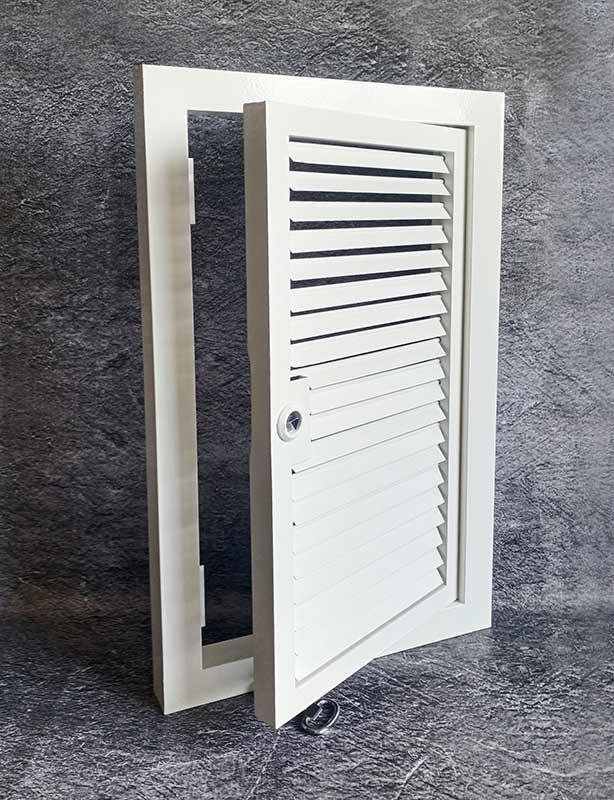

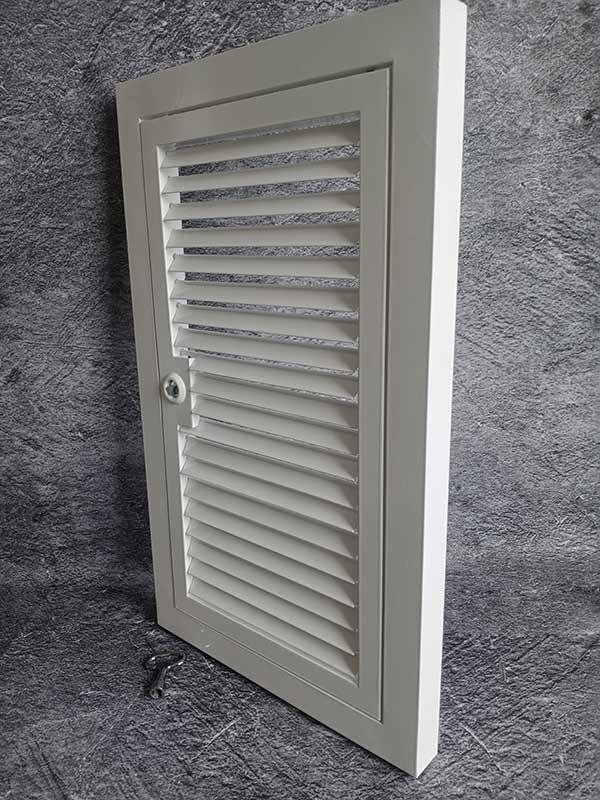

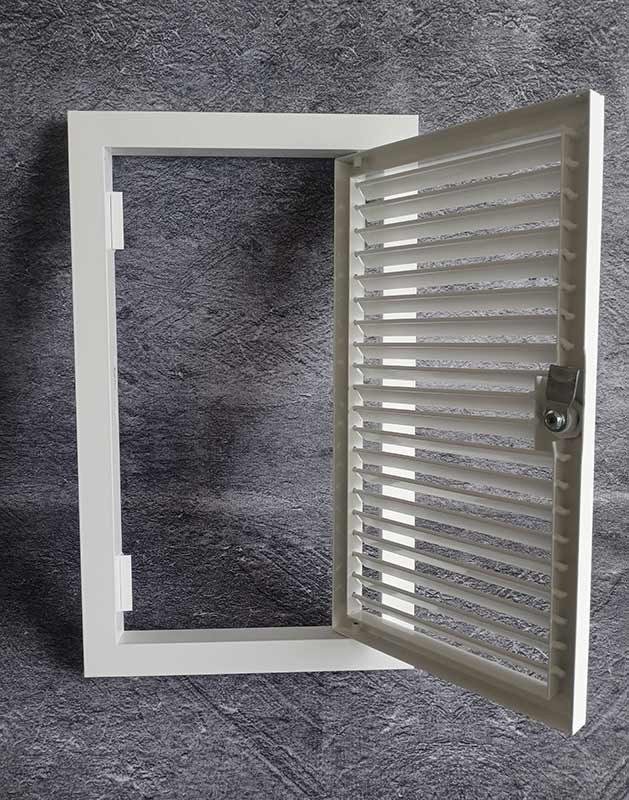

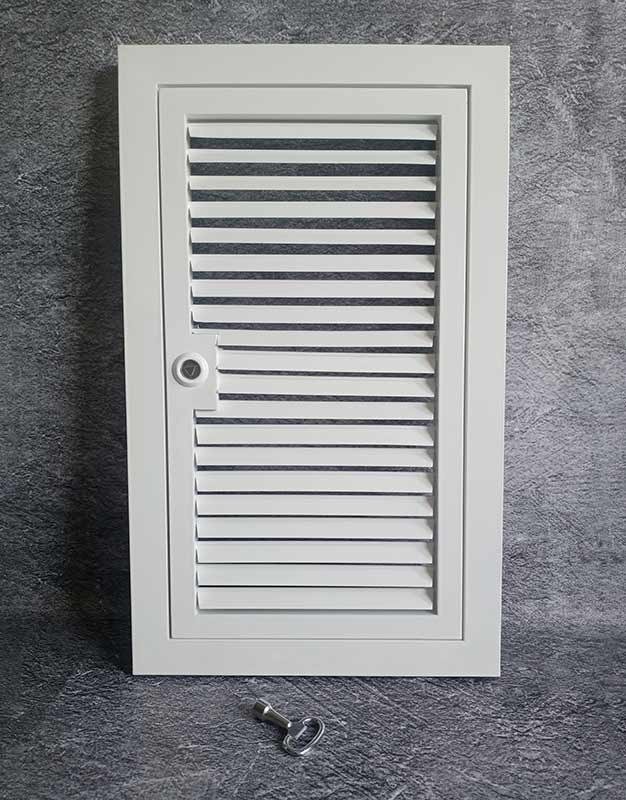

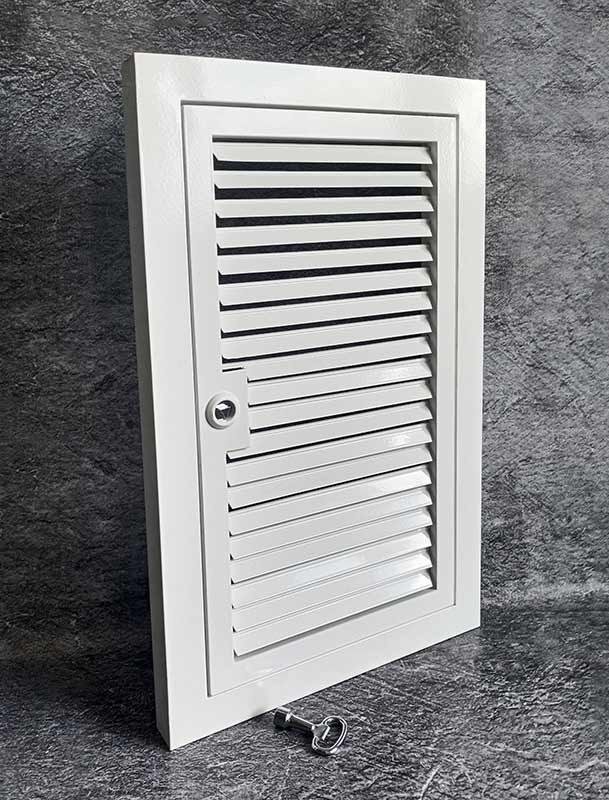

Люк ревизионный с нерегулируемыми ламелями Л-ОГРН-Г

• Назначение: доступ к системе вентиляции, инженерным и сантехническим коммуникациям
• Применение: санузлы, подвесные потолки, технические помещения
• Створка: поворотная, горизонтальные каплеобразные жалюзи под фиксированным углом 30°/45°/90°; жалюзи внутрь (тип 1) или наружу (тип 2)
• Рамка: уголок 30×30 мм — встраиваемый тип; швеллер 30×30×30 мм — накладной

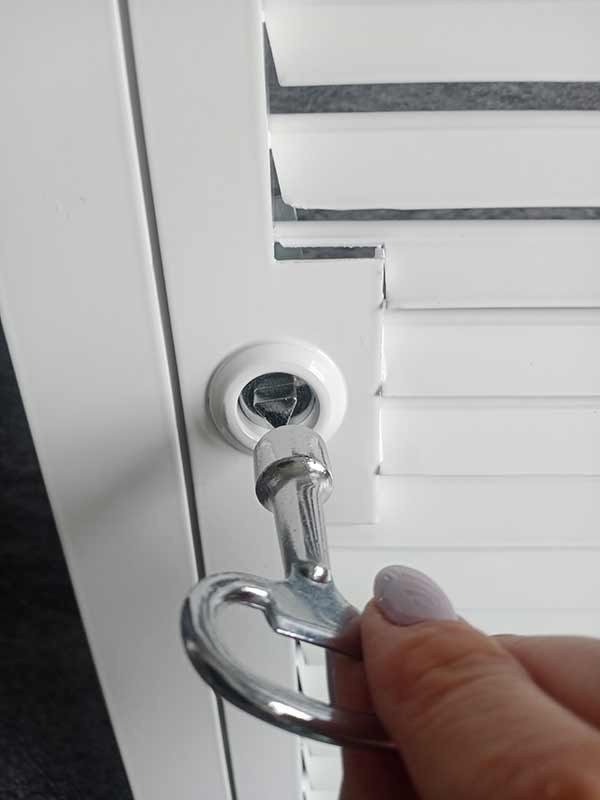

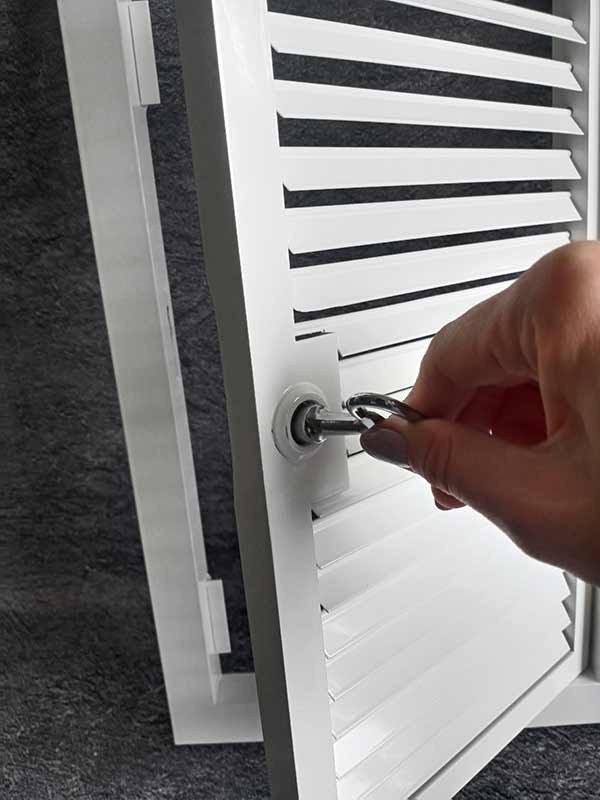

• Механизм открывания: мастер-ключ; мебельный замок (открывание нажатием); почтовый замок с ключом; магнитный замок; шпингалет
• Вариант исполнения: одностворчатый или двустворчатый (Д2)
• Материал: алюминиевый профиль АД31 (ГОСТ 22233-2018)
• Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
• Минимальный размер: встраиваемый — 110×110 мм; накладной — 150×150 мм
• Максимальный размер: 2900×1000 мм (при ширине более 500 мм устанавливается полоса 12×3 мм); большие размеры — составные, от двух створок

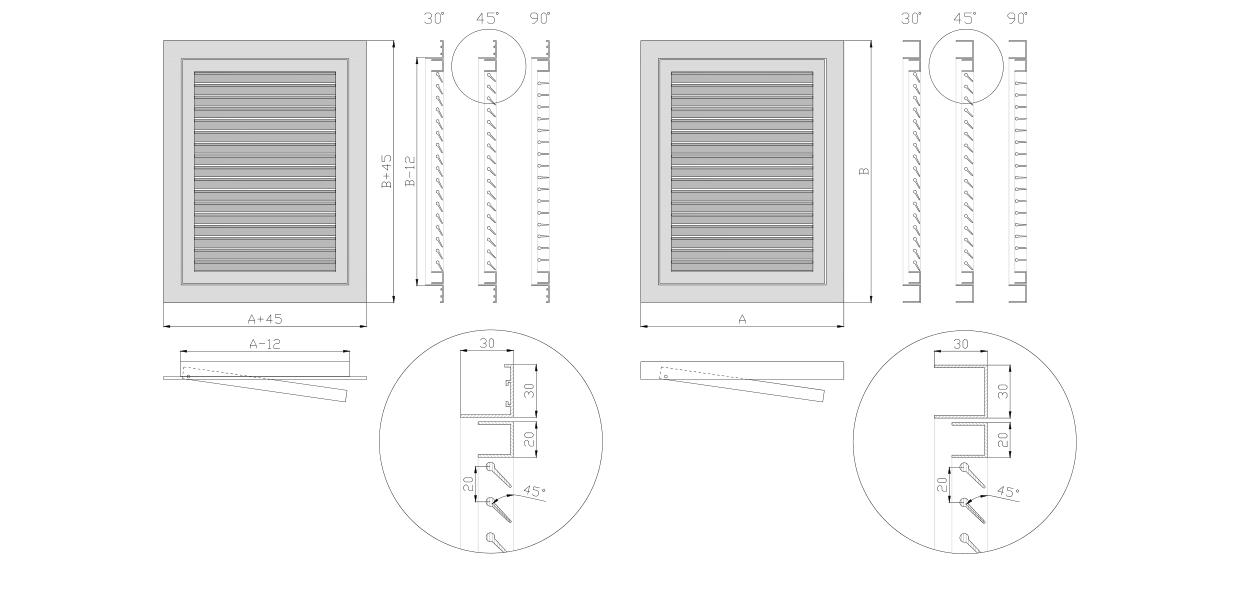

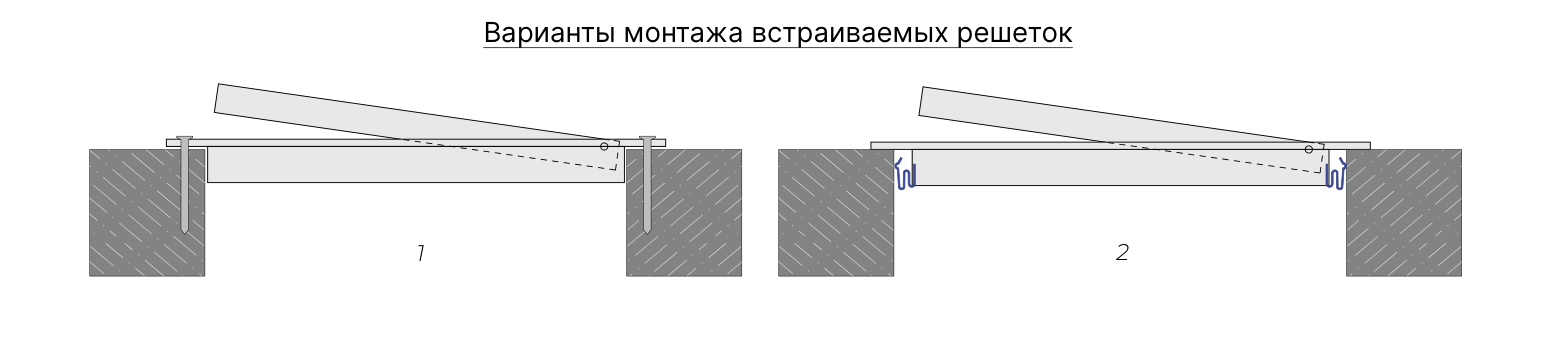

Чертёж люка Л-ОГРН-Г: встраиваемый (А×В — размеры строительного проёма) и накладной (А×В — габаритные размеры изделия):

Аэродинамические характеристики по модели Л-ОГРН-Г уточняйте у менеджера.

Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
