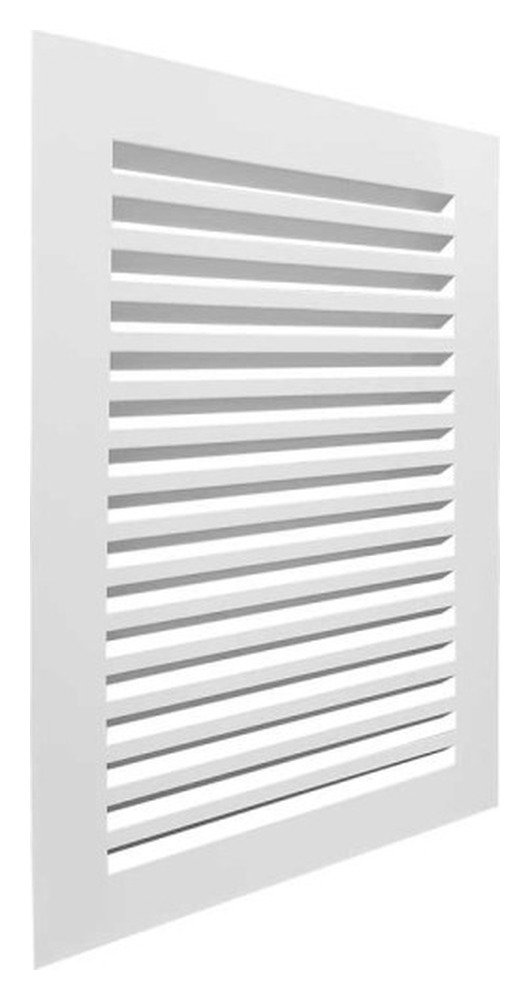

Декоративная плоская решётка ФВР РКДМ-П AIRS из оцинкованной стали: глубина рамки равна толщине листа (0,9 мм), поэтому решётка практически не выступает над плоскостью стены. Ламели отогнуты внутрь на 30°, исполнение — вперёд или назад загнутые.
Подобрать размер ФВР РКДМ-П
Вариант крепления
без указания
отверстия под саморезы (О)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Описание
Характеристики
Чертежи и размеры
Таблицы
Варианты монтажа
Пример заказа
Декоративная плоская решётка ФВР РКДМ-П AIRS из оцинкованной стали: глубина рамки равна толщине листа (0,9 мм), поэтому решётка практически не выступает над плоскостью стены. Ламели отогнуты внутрь на 30°, исполнение — вперёд или назад загнутые.
Применение: противопожарные клапаны, воздуховоды и стены — декорирование и защита от несанкционированного доступа, механического воздействия и попадания посторонних предметов
Рамка: фланец 35 мм по умолчанию; по требованию — любой фланец

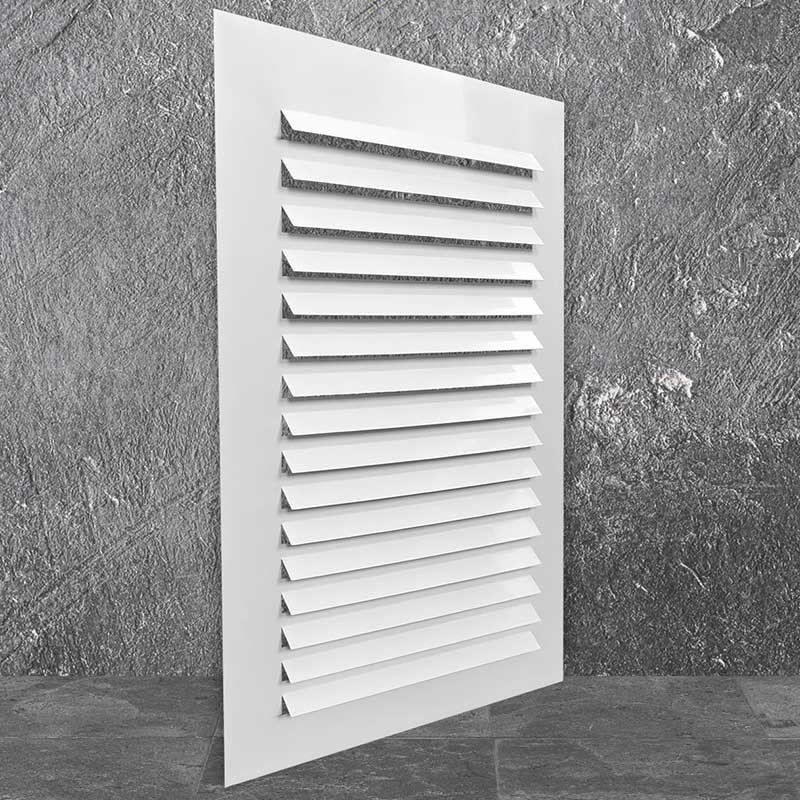

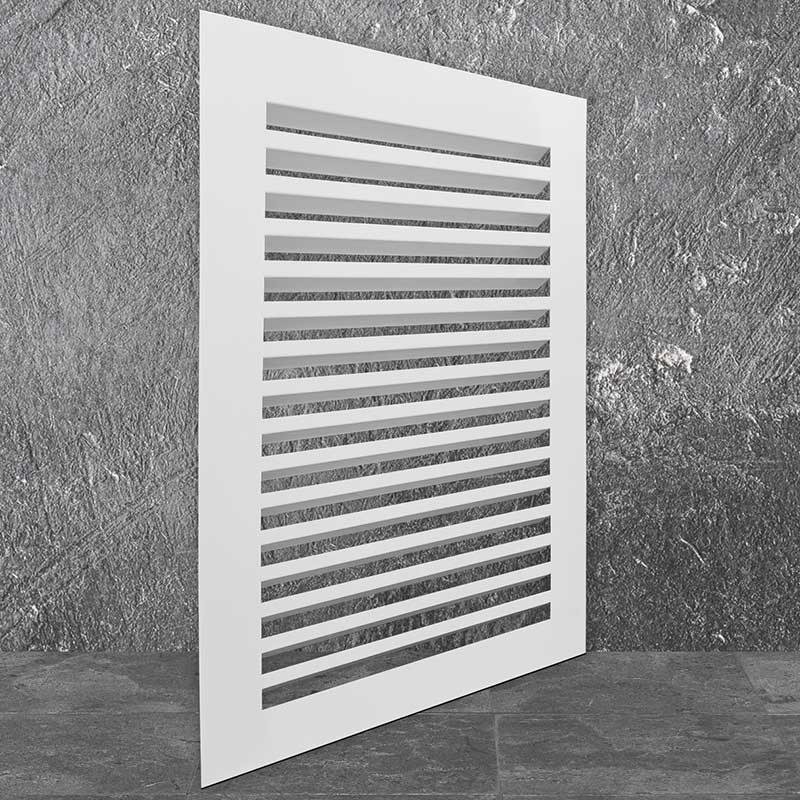

Ламели: отогнуты внутрь на 30°; исполнение: вперёд или назад загнутые (по умолчанию — назад)
Материал: оцинкованный листовой металлопрокат 0,9 мм
Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
Минимальный размер: 150×150 мм
Максимальный размер: при А ≤ 1490 мм — В до 2990 мм; при А 1490–1990 мм — В до 1490 мм (большие размеры — составные)

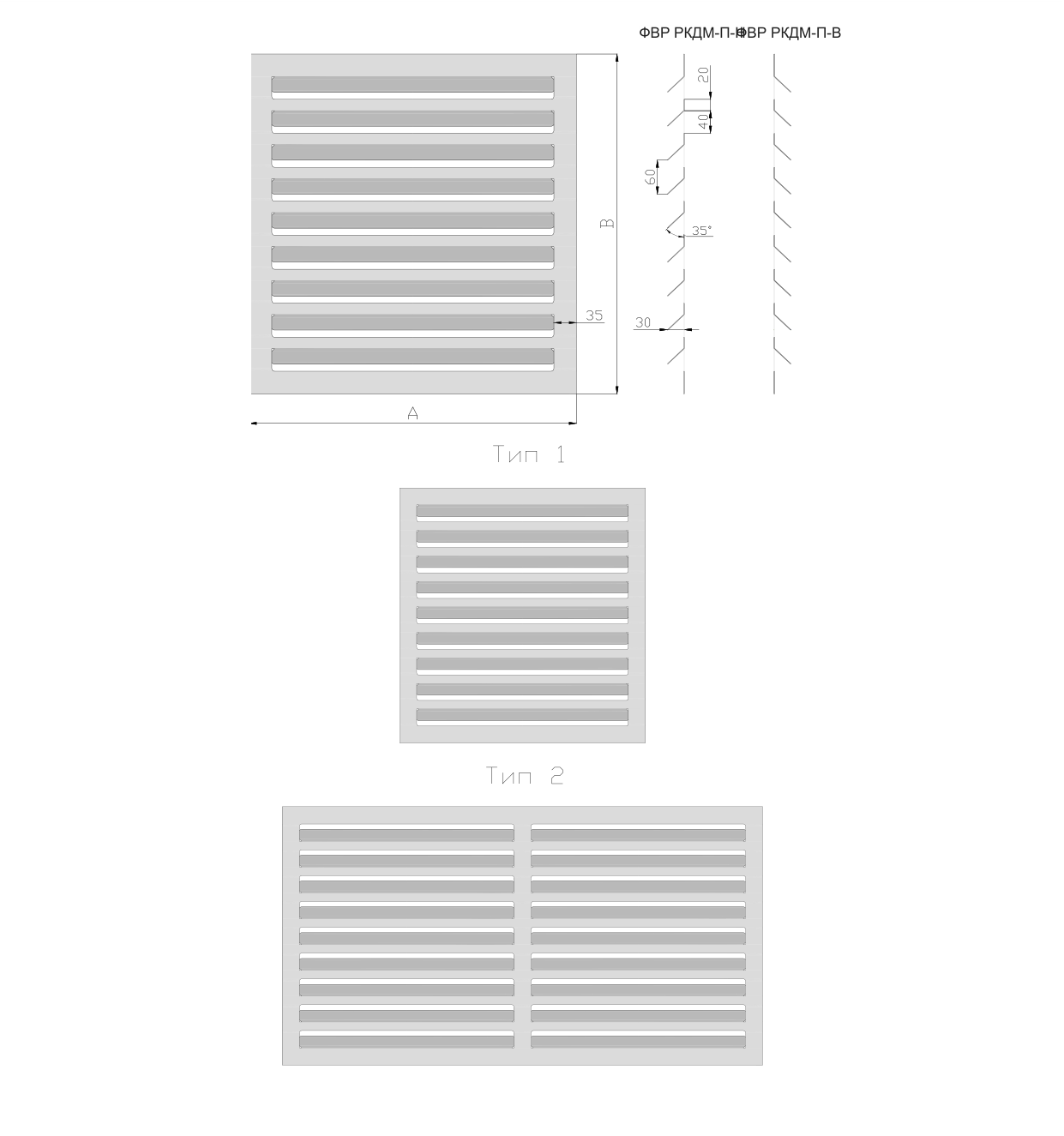

Чертёж и габаритные размеры ФВР РКДМ-П (А×В — габаритные размеры решётки; при стороне А более 600 мм решётка изготавливается по типу 2 — с перемычкой):
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
Типоразмер, мм
Fс.с., м²
Масса, кг
150×150
0.013
0.26
200×200
0.022
0.42
300×300
0.05
0.87
400×400
0.09
1.48
500×500
0.14
2.25
600×600
0.202
3.18
700×700
0.274
4.26
900×900
0.454
6.92
1100×1100
0.678
10.22
1300×1300
0.946
14.15
1430×1430
1.121
16.7
1600×1600
1.434
21.26
1800×1800
1.814
26.79

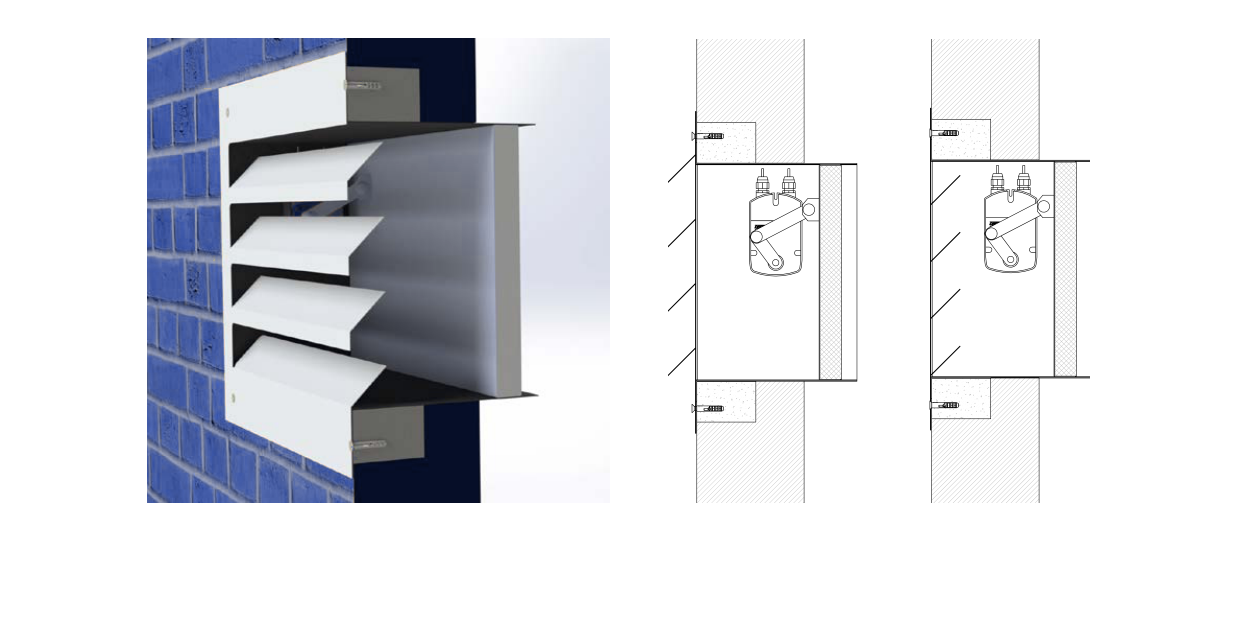

Схема монтажа решётки ФВР РКДМ-П:
ФВР РКДМ-П - 300×500 - RAL 9016 - Н - О
ФВР РКДМ-П
Тип решётки
300×500
Габаритный размер решётки по ширине × высоте, мм
RAL 9016
Покрытие: стандартное по умолчанию (белый), любой цвет по шкале RAL
Н
Исполнение ламелей: В — вперёд загнутые, Н — назад загнутые (по умолчанию)
О
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы
