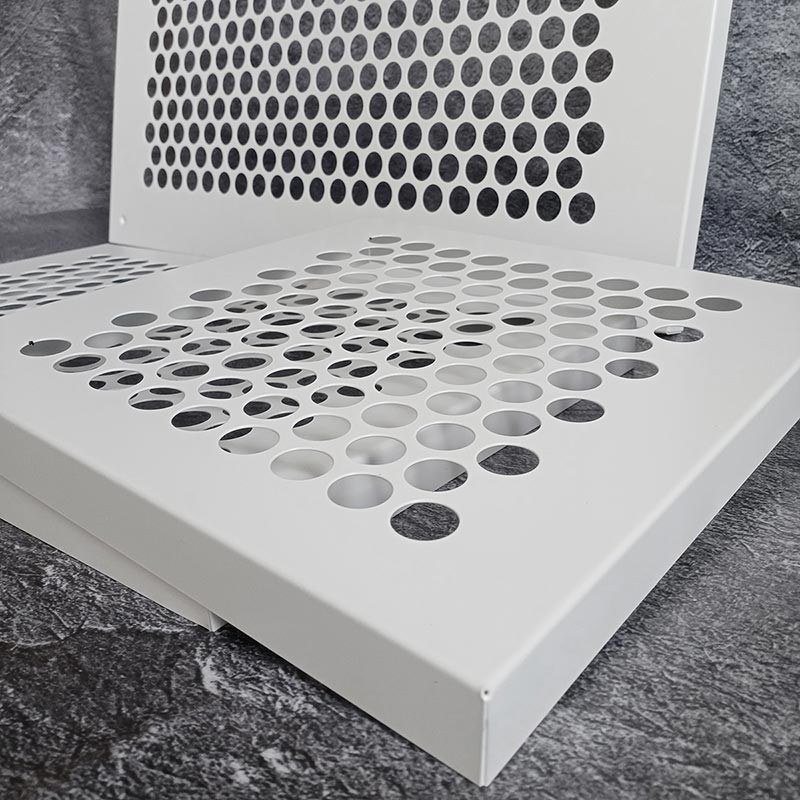

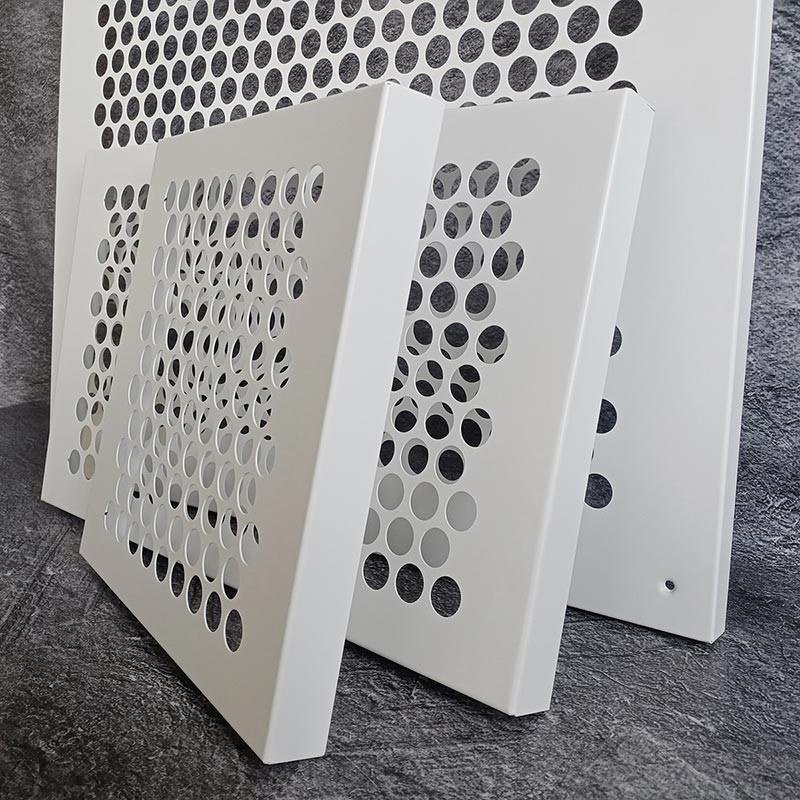

Перфорированная решётка ФВР РКДМ-М AIRS для систем дымоудаления: лицевая панель с круглыми отверстиями свободно пропускает газ и дым и одновременно играет декоративную роль. Устанавливается на противопожарные клапаны, воздуховоды и стены.
Подобрать размер ФВР РКДМ-М
Вариант крепления
без указания
отверстия под саморезы (О)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Описание
Характеристики
Чертежи и размеры
Таблицы
Варианты монтажа
Пример заказа

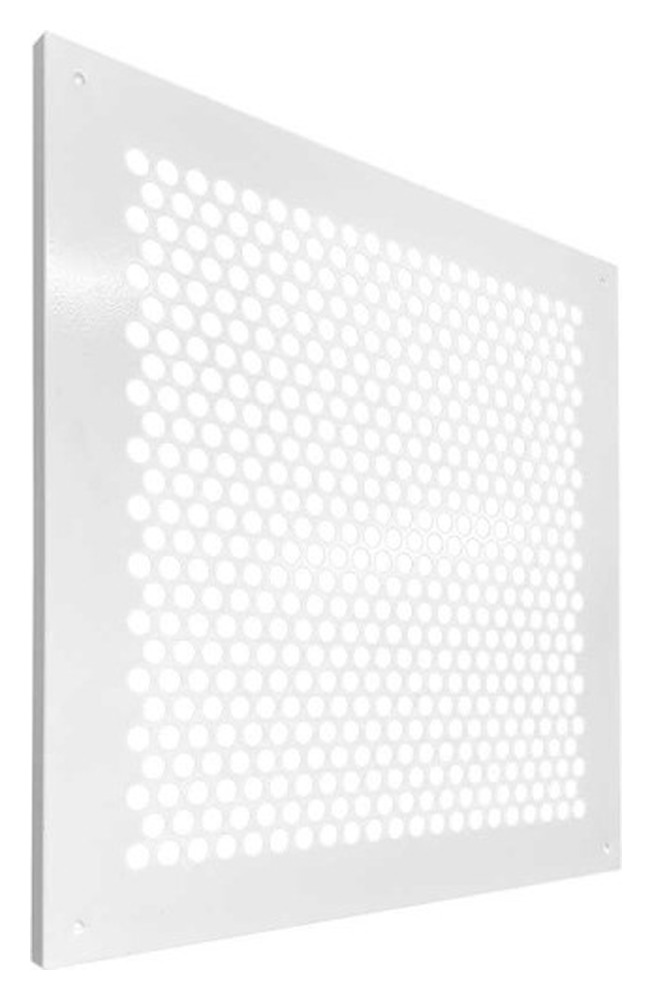

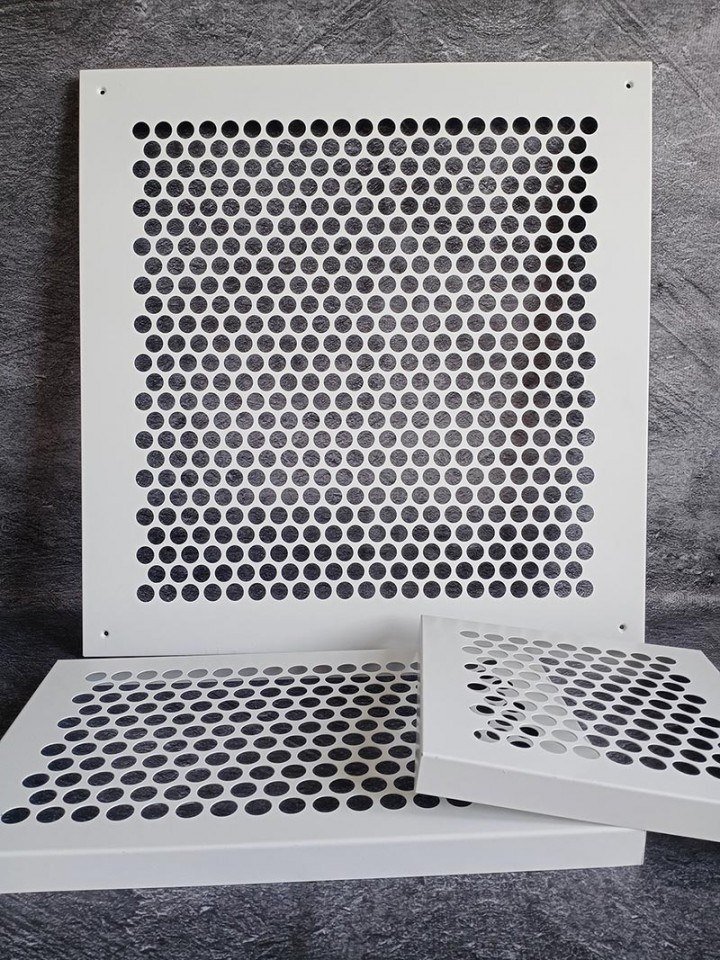

Перфорированная решётка ФВР РКДМ-М AIRS для систем дымоудаления: лицевая панель с круглыми отверстиями свободно пропускает газ и дым и одновременно играет декоративную роль. Устанавливается на противопожарные клапаны, воздуховоды и стены.
Применение: противопожарные клапаны, воздуховоды и стены — декорирование и защита от несанкционированного доступа, механического воздействия и попадания посторонних предметов
Тип: накладная, прямоугольная
Рамка: фланец 35 мм по умолчанию; по требованию — любой фланец под размер фланца клапана

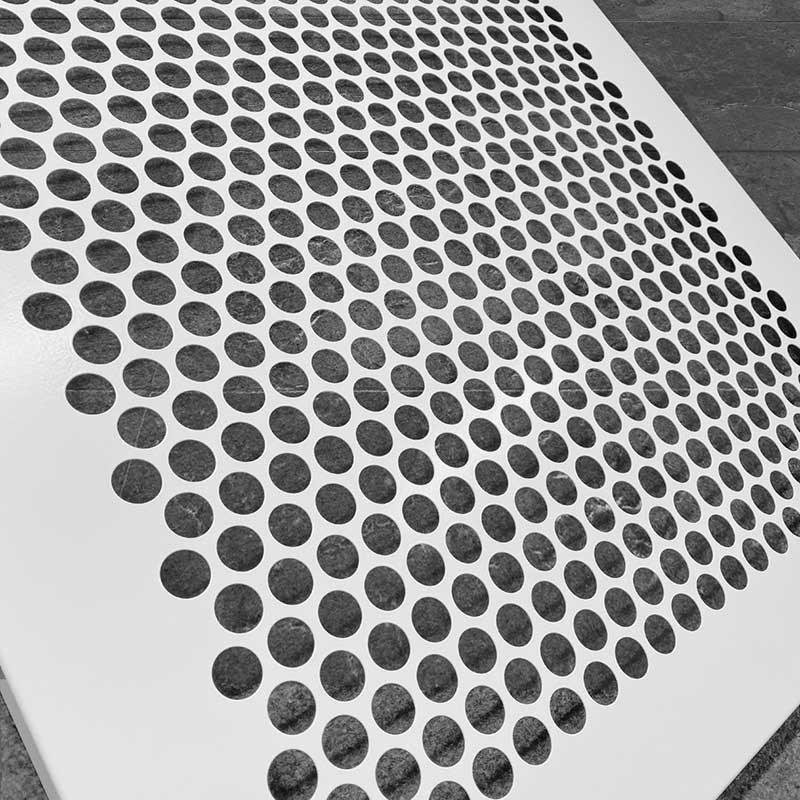

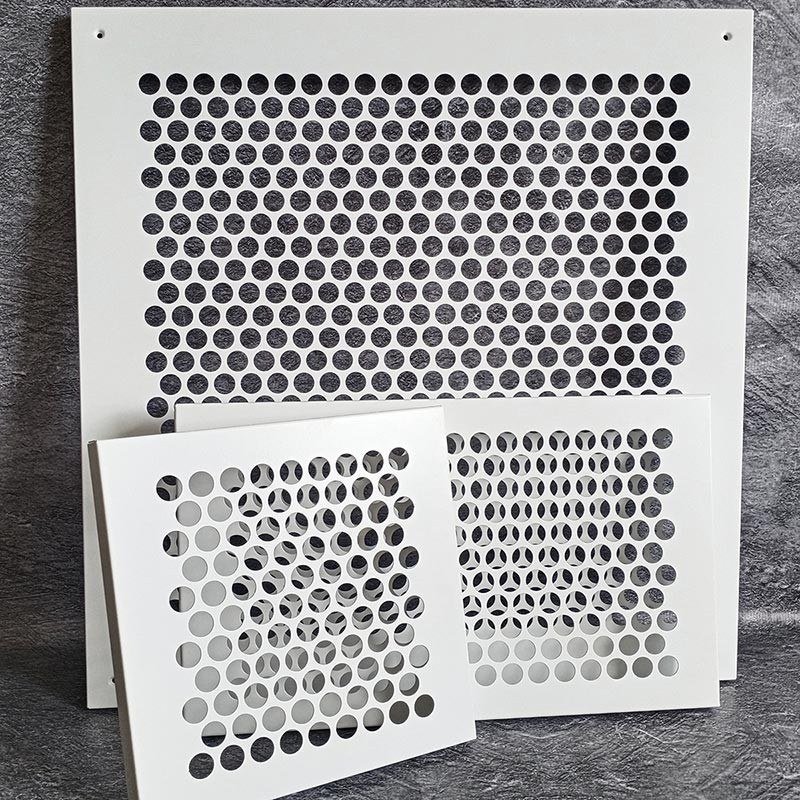

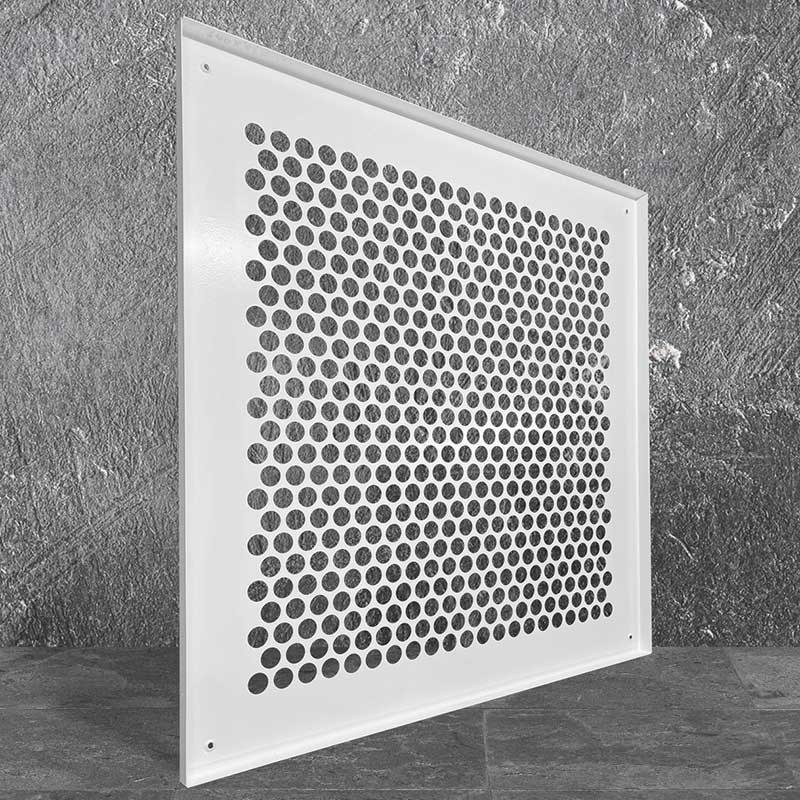

Лицевая сторона: перфорация круглыми отверстиями
Материал: оцинкованный листовой металлопрокат 0,9 мм
Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
Минимальный размер: 150×150 мм
Максимальный размер: при А ≤ 1430 мм — В до 2930 мм; при А 1430–1930 мм — В до 1430 мм (большие размеры — составные)

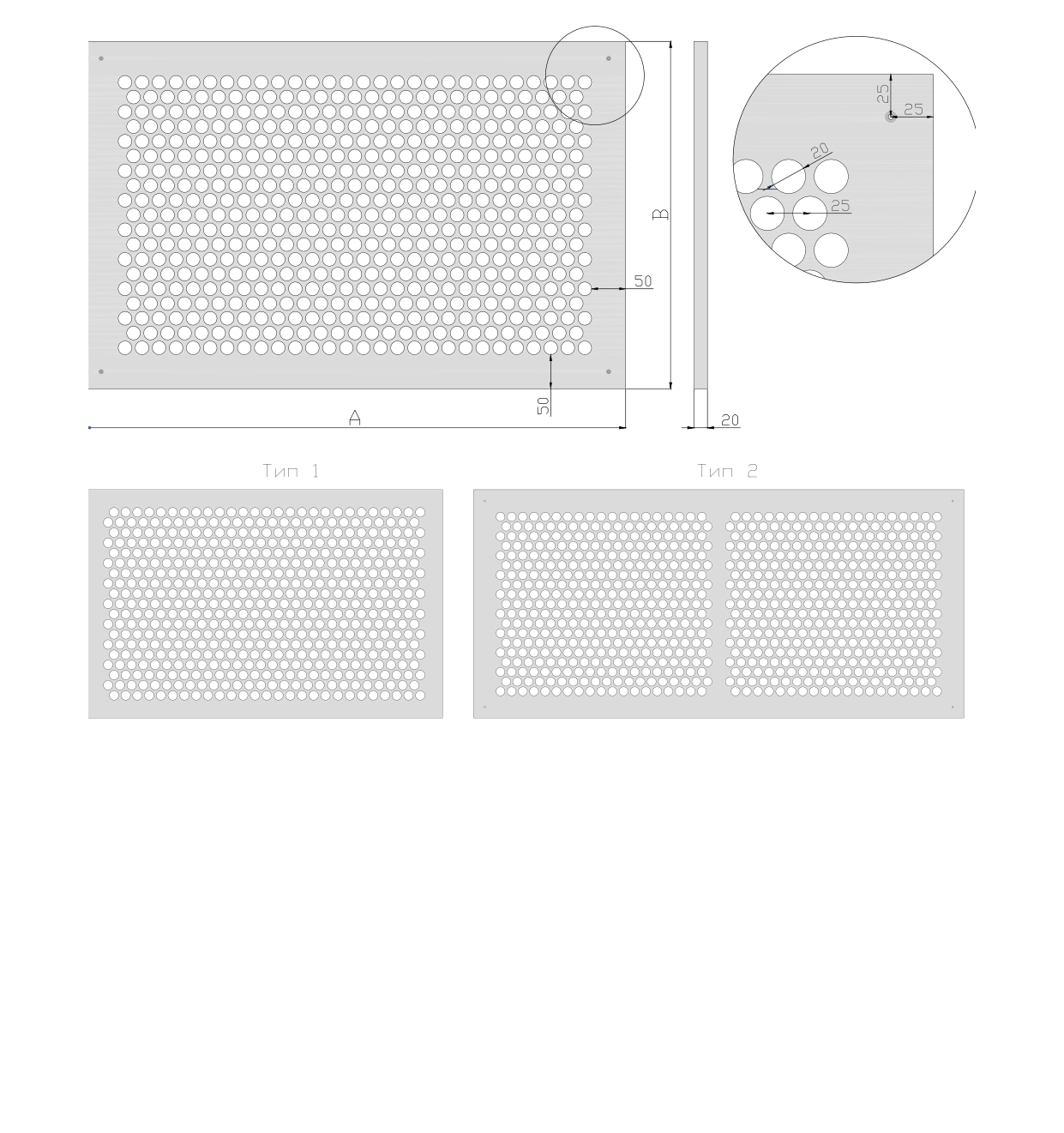

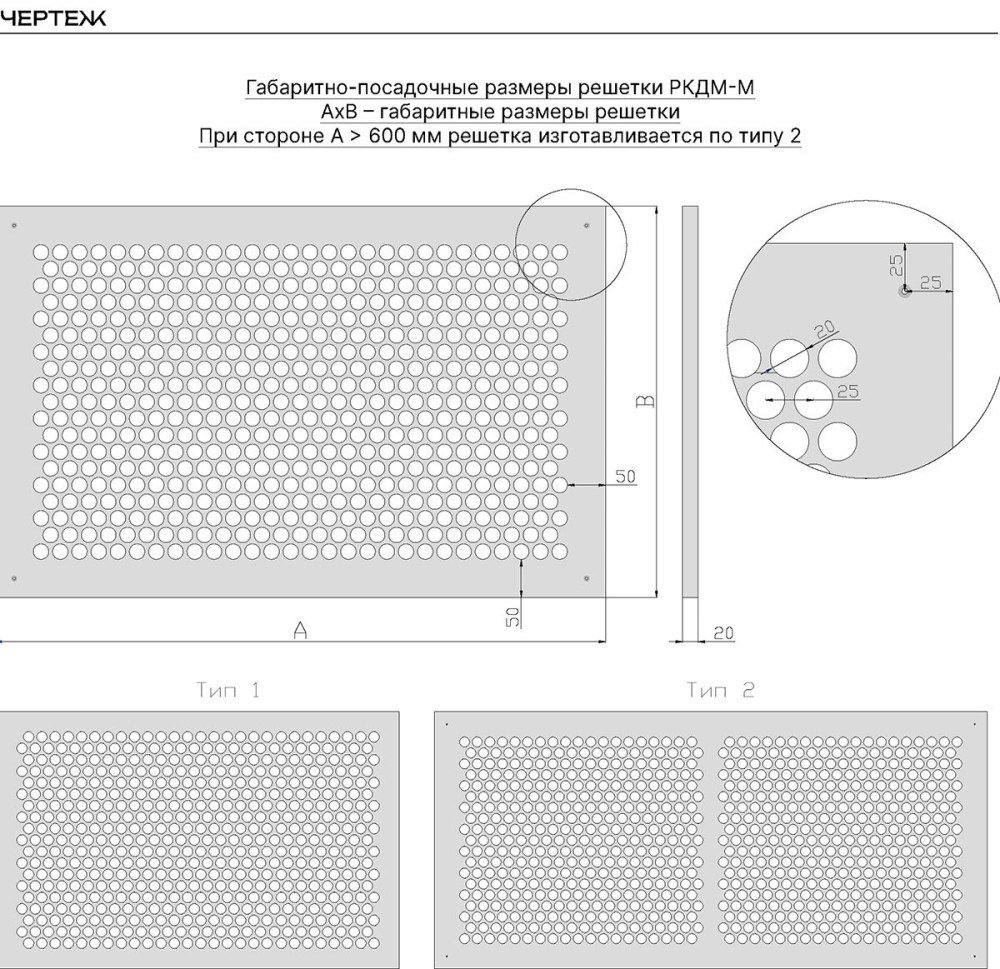

Чертёж и габаритные размеры ФВР РКДМ-М (А×В — габаритные размеры решётки; при стороне А более 600 мм решётка изготавливается по типу 2 — с перемычкой):
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
Типоразмер, мм
Fс.с., м²
Масса, кг
150×150
0.013
0.37
200×200
0.022
0.53
300×300
0.05
0.93
400×400
0.09
1.45
500×500
0.14
2.08
600×600
0.202
2.82
700×700
0.274
3.68
900×900
0.454
5.74
1100×1100
0.678
8.25
1300×1300
0.946
11.21
1430×1430
1.121
13.12
1600×1600
1.434
16.51
1800×1800
1.814
20.61

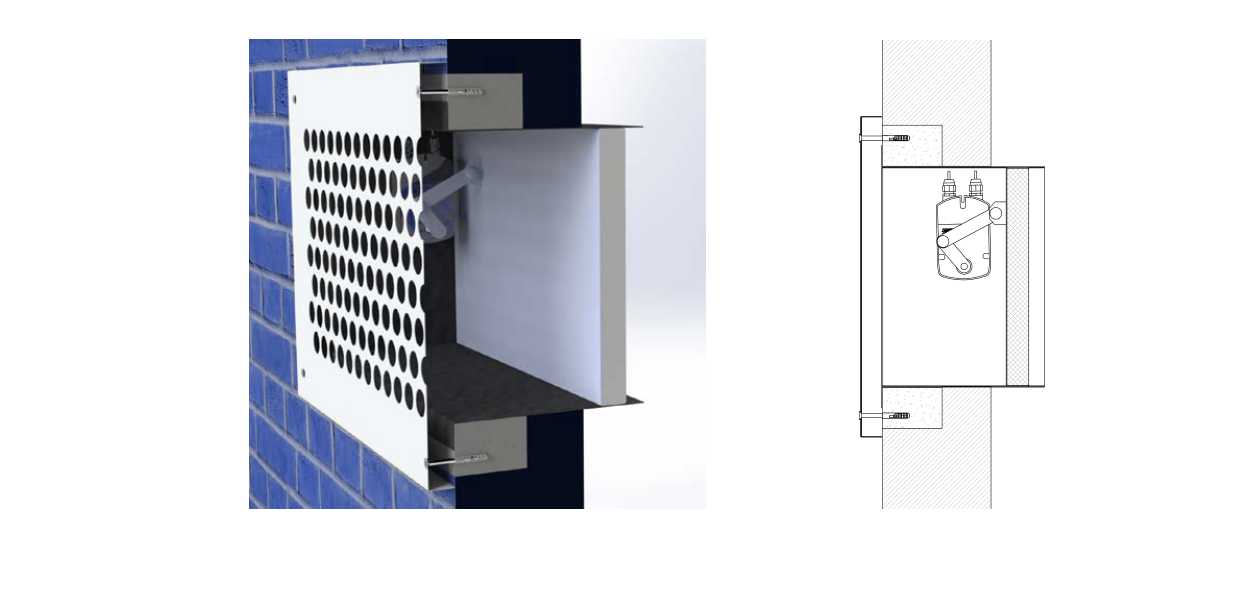

Схема монтажа решётки ФВР РКДМ-М:
ФВР РКДМ-М - 300×500 - RAL 9016 - О
ФВР РКДМ-М
Тип решётки
300×500
Габаритный размер решётки по ширине × высоте, мм
RAL 9016
Покрытие: стандартное по умолчанию (белый), любой цвет по шкале RAL
О
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы
