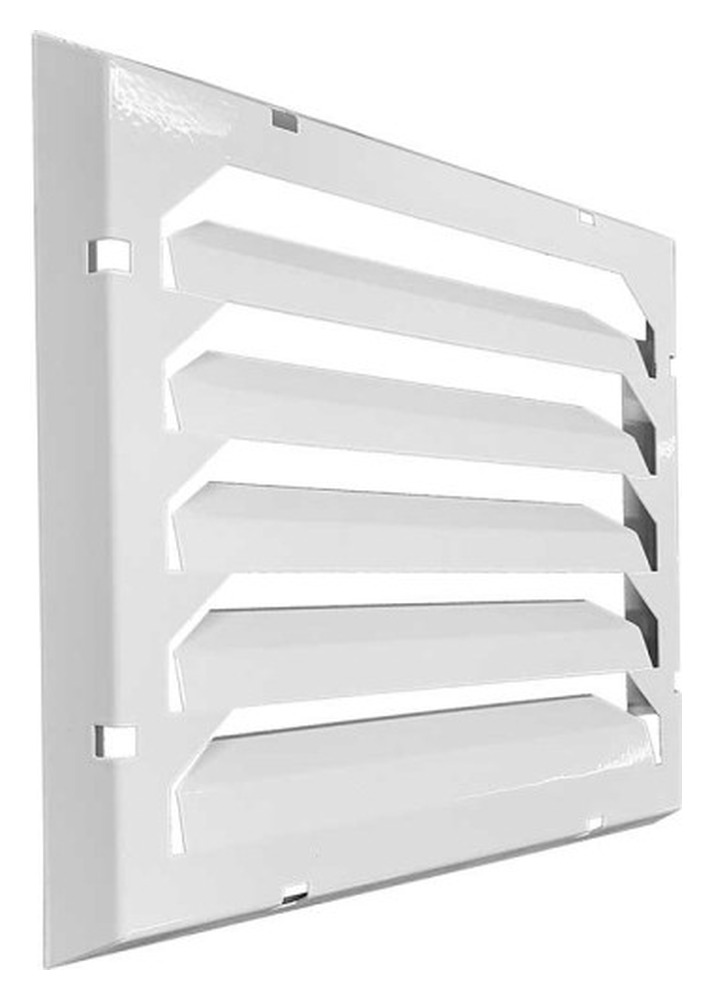

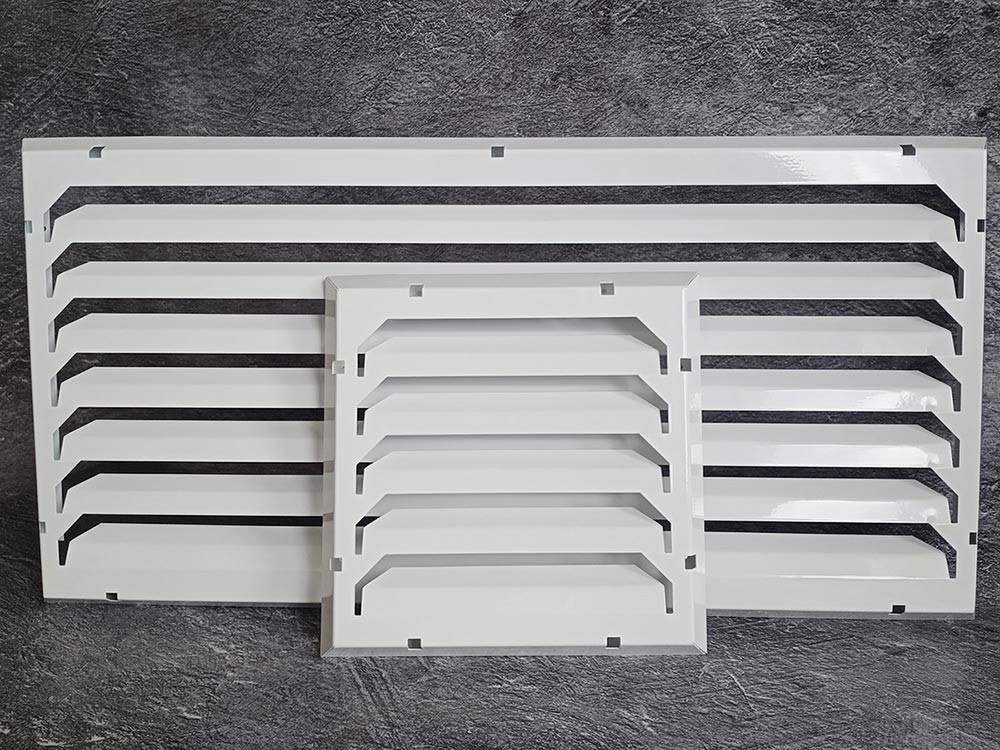

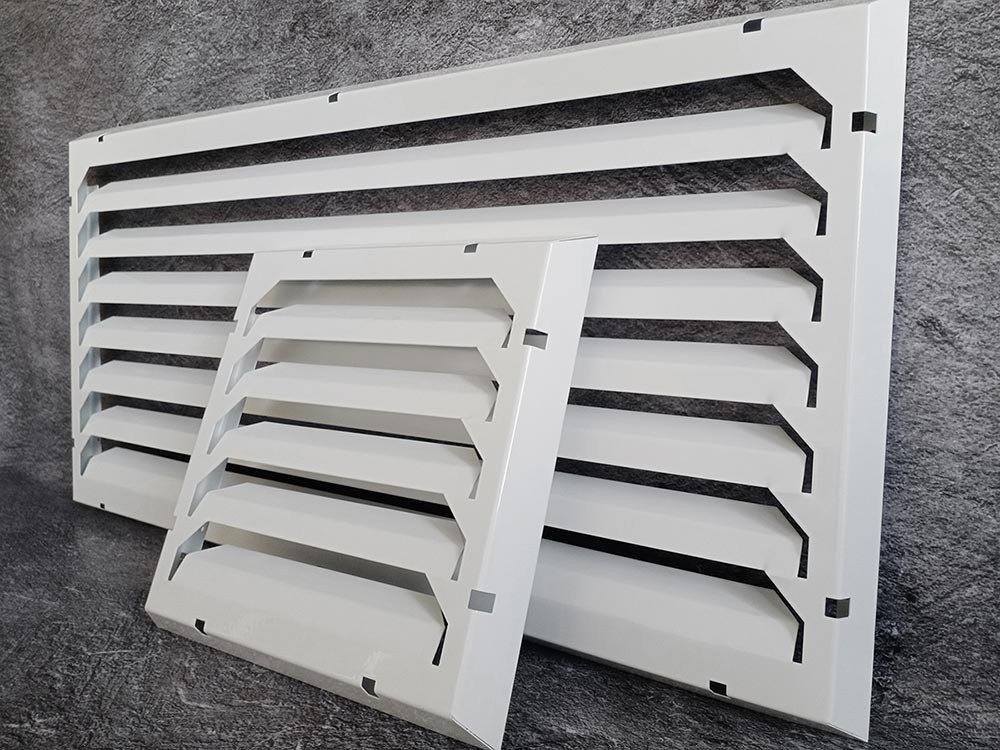

Объёмная жалюзийная решётка ВОР-ФВК AIRS из стали устанавливается на огнезадерживающие клапаны. «Обратнозагнутый» скошенный фланец 35 мм (по требованию — под размер фланца клапана), ламели отогнуты внутрь на 30 мм — пропускают газ и дым, скрывая внутренние элементы конструкции клапана.
Подобрать размер ВОР-ФВК
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Описание
Характеристики
Чертежи и размеры
Таблицы
Варианты монтажа
Пример заказа
Объёмная жалюзийная решётка ВОР-ФВК AIRS из стали устанавливается на огнезадерживающие клапаны. «Обратнозагнутый» скошенный фланец 35 мм (по требованию — под размер фланца клапана), ламели отогнуты внутрь на 30 мм — пропускают газ и дым, скрывая внутренние элементы конструкции клапана.
Применение: противопожарные клапаны, воздуховоды и стены — декорирование и защита от несанкционированного доступа, механического воздействия и попадания посторонних предметов
Тип: накладная, прямоугольная, объёмная

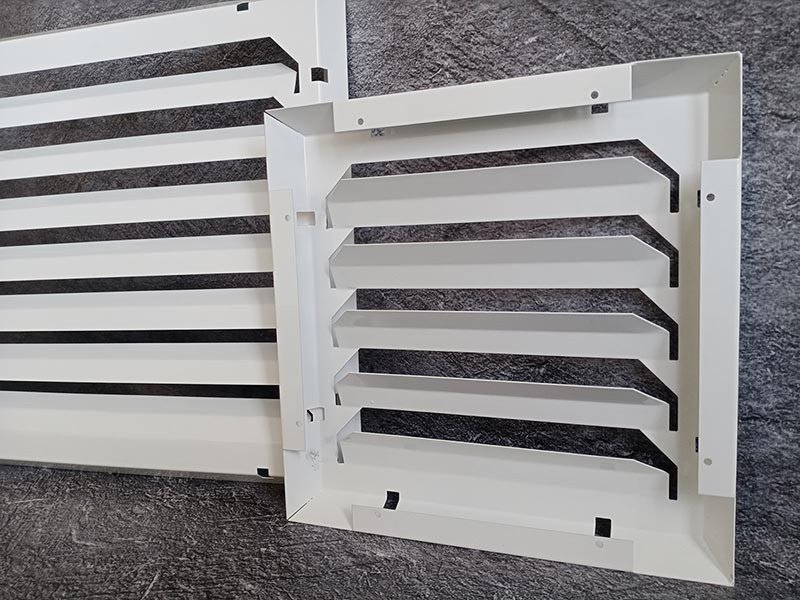

Рамка: «обратнозагнутый» скошенный фланец 35 мм по умолчанию; по требованию — под размер фланца клапана

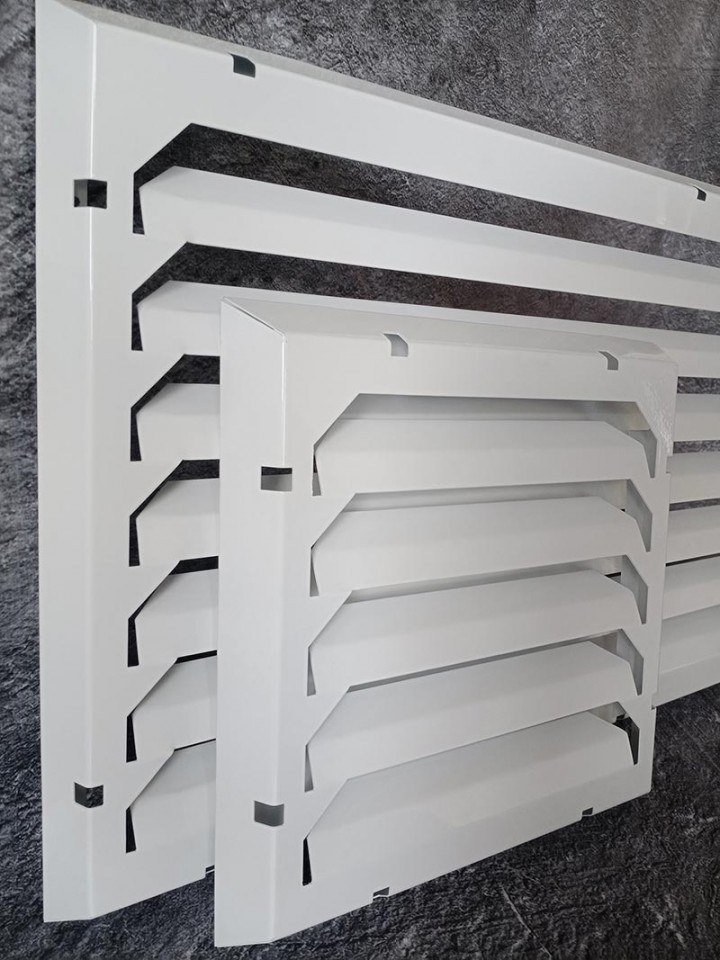

Ламели: отогнуты внутрь на 30 мм
Материал: оцинкованный листовой металлопрокат 0,9 мм
Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
Минимальный размер: 150×150 мм
Максимальный размер: при А ≤ 1390 мм — В до 2890 мм; при А 1390–1890 мм — В до 1390 мм (большие размеры — составные)

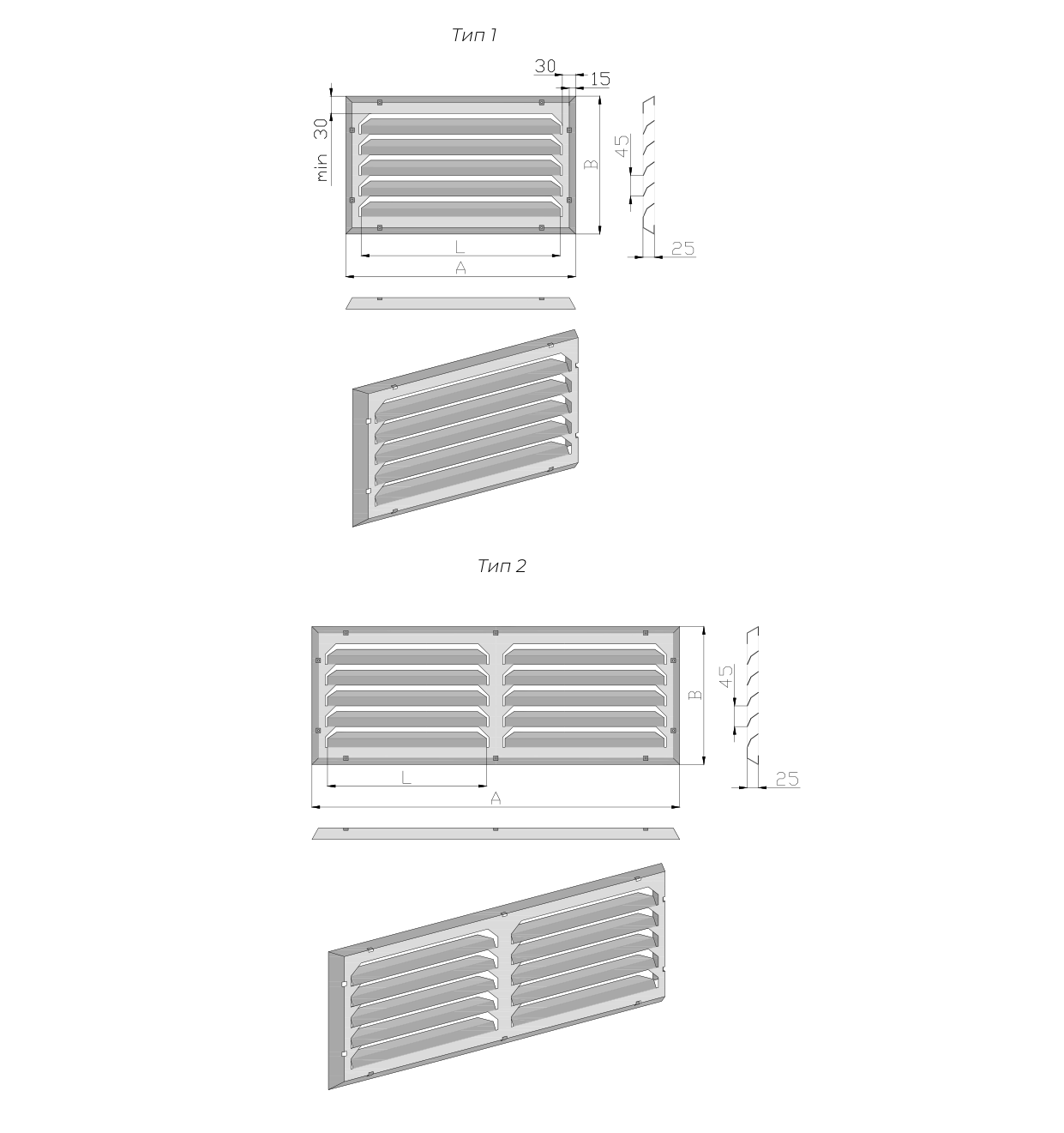

Чертёж и габаритные размеры ВОР-ФВК (А×В — габаритные размеры решётки; при стороне А более 600 мм решётка изготавливается по типу 2 — с перемычкой):
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
Типоразмер, мм
Fс.с., м²
Масса, кг
150×150
0.014
0.42
200×200
0.025
0.63
300×300
0.057
1.16
400×400
0.101
1.84
500×500
0.158
2.69
600×600
0.227
3.7
700×700
0.309
4.87
900×900
0.51
7.68
1100×1100
0.762
11.14
1300×1300
1.065
15.24
1430×1430
1.261
17.88
1600×1600
1.613
22.58
1800×1800
2.041
28.28

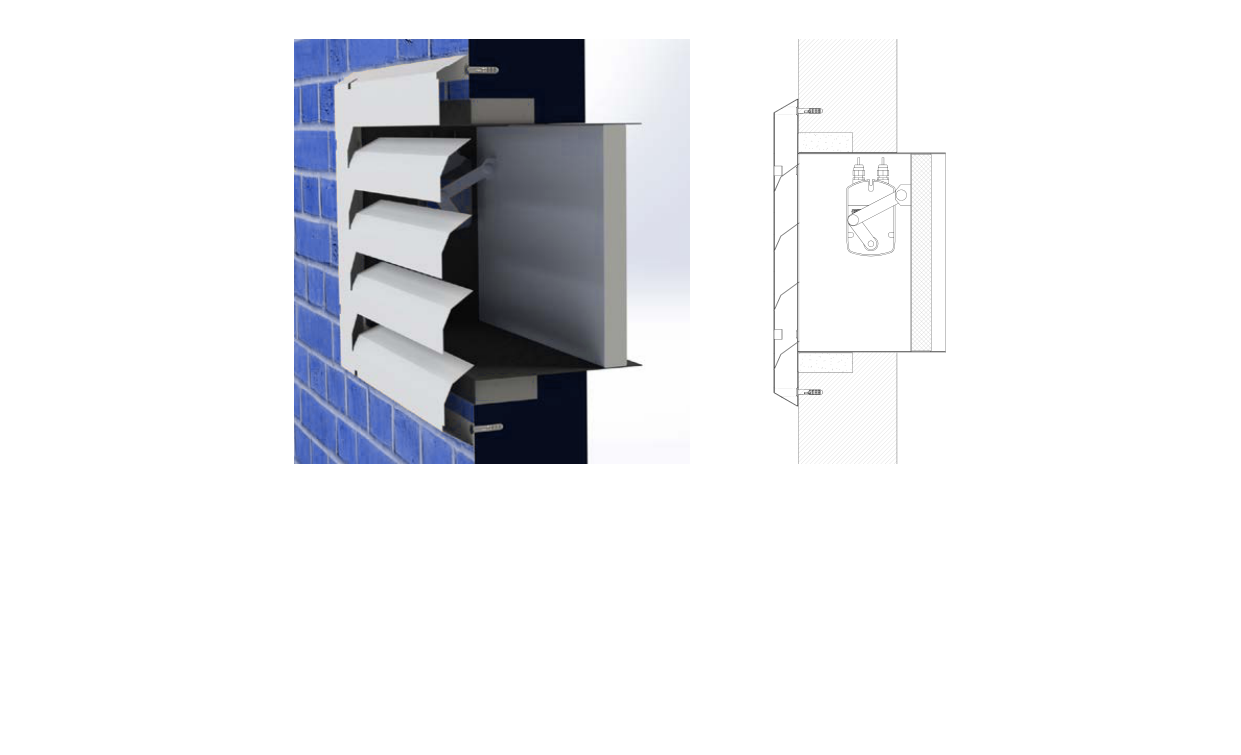

Схема монтажа решётки ВОР-ФВК:
ВОР-ФВК - 300×500 - RAL 9016
ВОР-ФВК
Тип решётки
300×500
Габаритный размер решётки по ширине × высоте, мм
RAL 9016
Покрытие: стандартное по умолчанию (белый), любой цвет по шкале RAL
