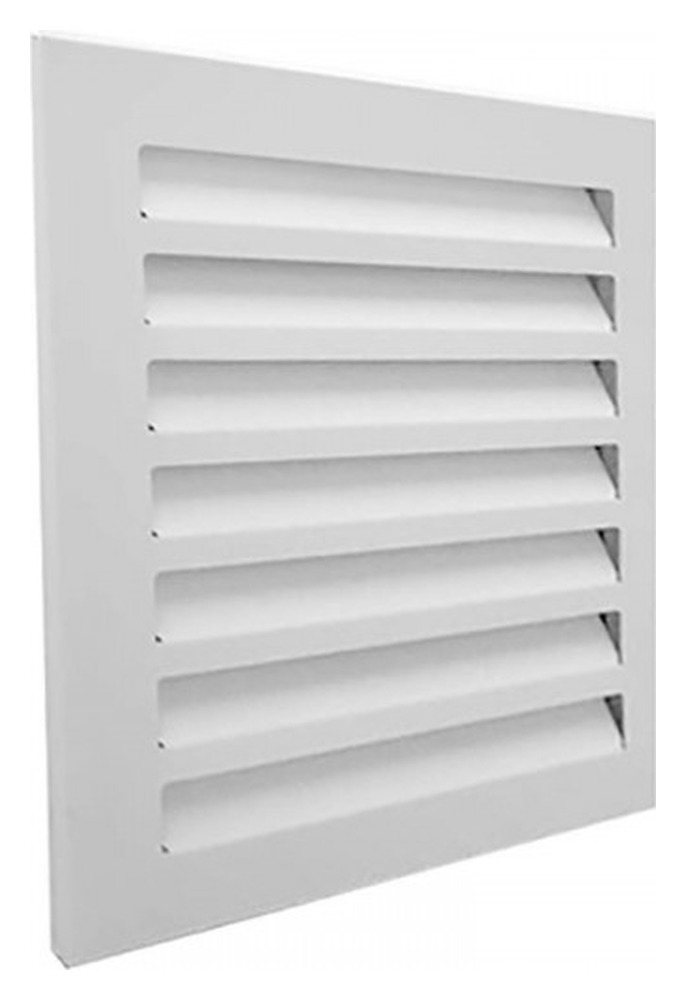

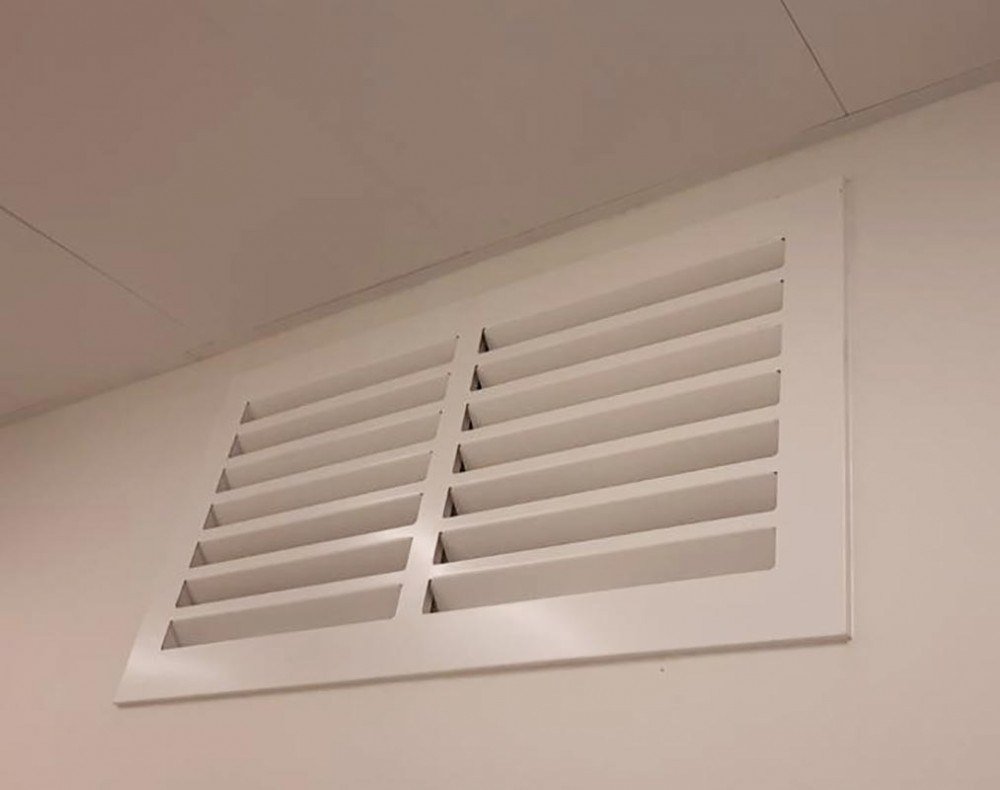

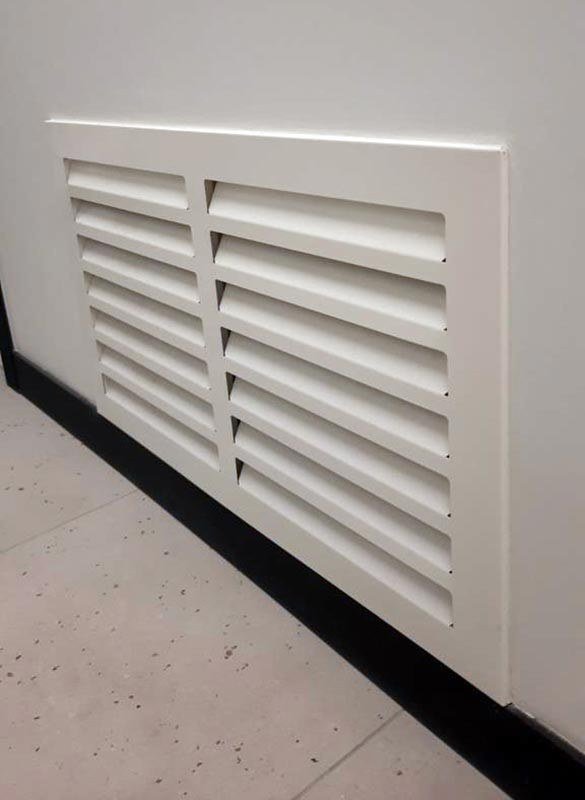

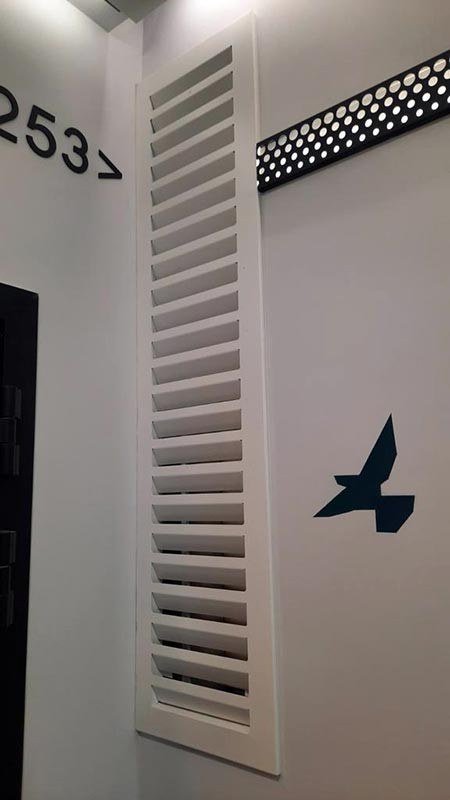

Встраиваемая декоративная решётка ФВР РКДМ-В AIRS с фланцем для противопожарного клапана: монтируется в строительный проём, полотно из ламелей отогнуто внутрь на 30°. Ширина фланца по умолчанию 30 мм, возможно изготовление с фланцем от 30 до 60 мм.
Подобрать размер ФВР РКДМ-В
Вариант крепления
без указания
отверстия под саморезы (О)
монтажный уголок (МУ)
монтажная пластина (МП)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Описание
Характеристики
Чертежи и размеры
Таблицы
Варианты монтажа
Пример заказа

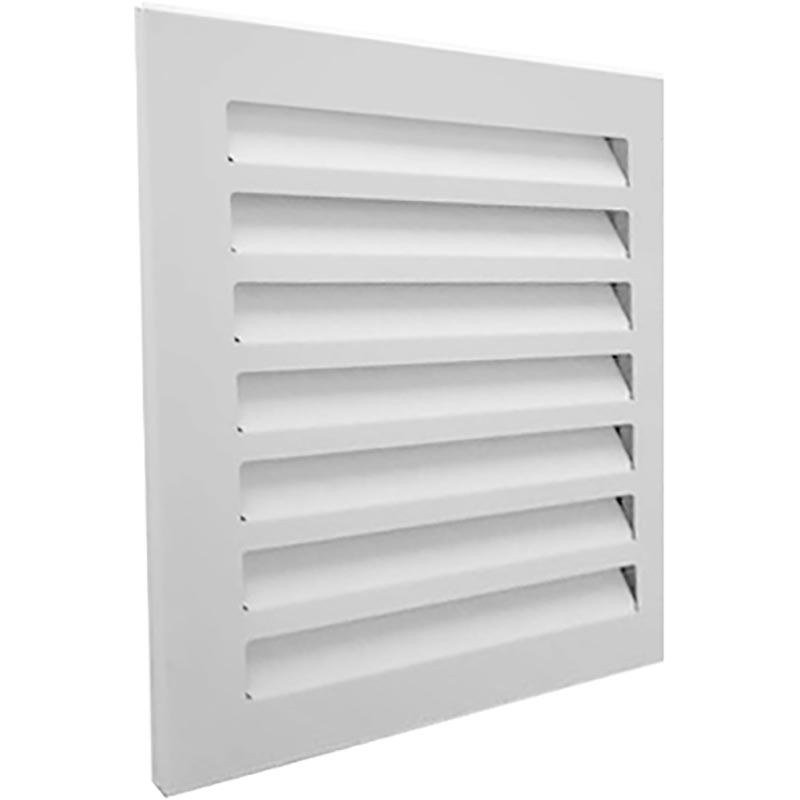

Встраиваемая декоративная решётка ФВР РКДМ-В AIRS с фланцем для противопожарного клапана: монтируется в строительный проём, полотно из ламелей отогнуто внутрь на 30°. Ширина фланца по умолчанию 30 мм, возможно изготовление с фланцем от 30 до 60 мм.
Применение: противопожарные клапаны, воздуховоды и стены — декорирование и защита от несанкционированного доступа, механического воздействия и попадания посторонних предметов
Тип: встраиваемая, прямоугольная
Рамка: фланец 30 мм по умолчанию (по требованию — от 30 до 60 мм)
Ламели: полотно из ламелей, отогнутых внутрь на 30°; исполнение: вперёд или назад загнутые (по умолчанию — назад)
Материал: оцинкованный листовой металлопрокат 0,9 мм
Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
Минимальный размер: 150×150 мм (по размерам строительного проёма)
Максимальный размер: при А ≤ 1440 мм — В до 2940 мм; при А 1440–1940 мм — В до 1440 мм (большие размеры — составные)

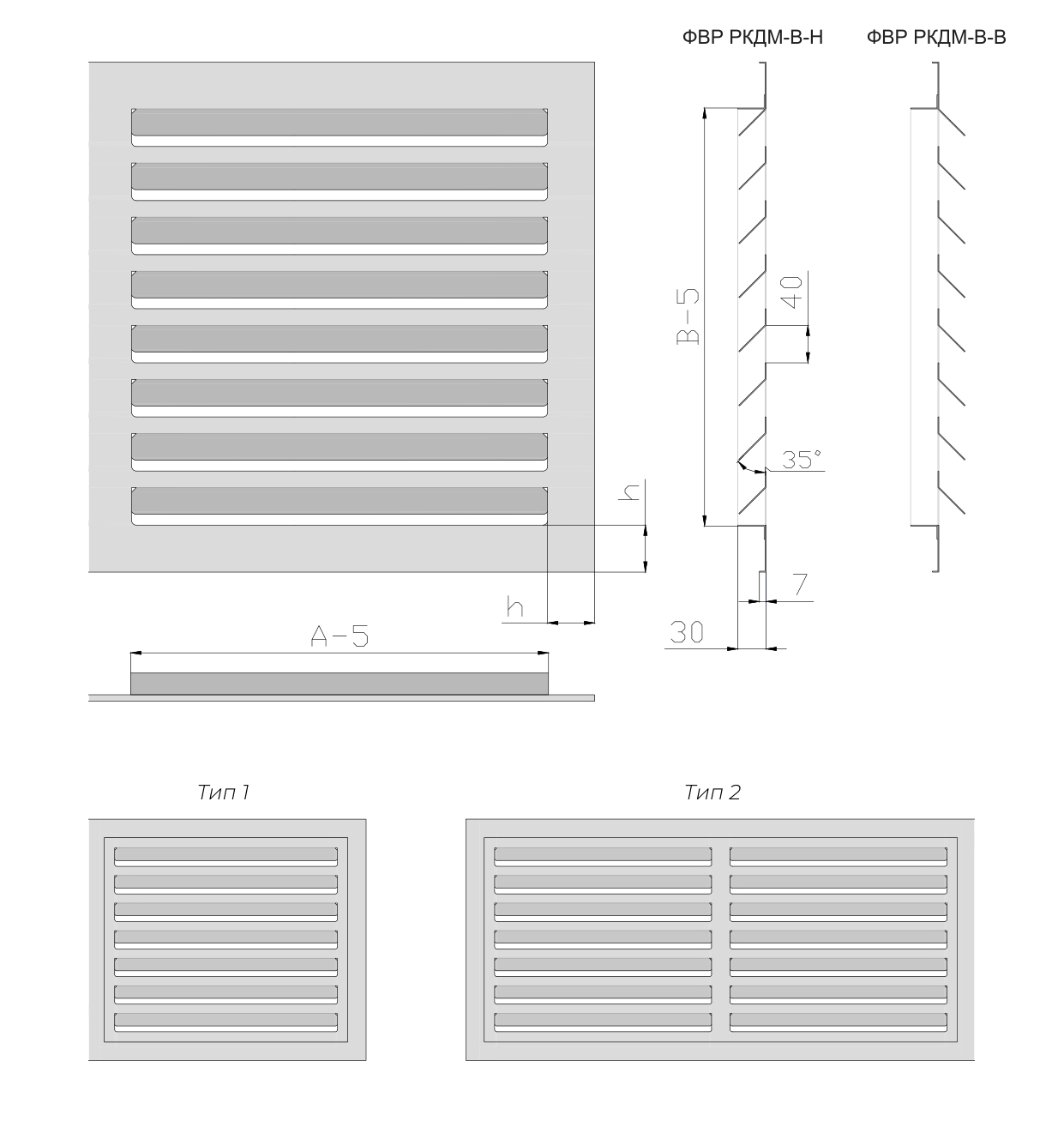

Чертёж и габаритные размеры ФВР РКДМ-В (А×В — габаритные размеры решётки; при стороне А более 600 мм решётка изготавливается по типу 2 — с перемычкой):
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
Типоразмер, мм
Fс.с., м²
Масса, кг
150×150
0.014
0.49
200×200
0.025
0.73
300×300
0.057
1.32
400×400
0.101
2.07
500×500
0.158
2.97
600×600
0.227
4.04
700×700
0.309
5.27
900×900
0.51
8.21
1100×1100
0.76
11.79
1300×1300
1.065
16.01
1430×1430
1.261
18.72
1600×1600
1.613
23.54
1800×1800
2.041
29.35

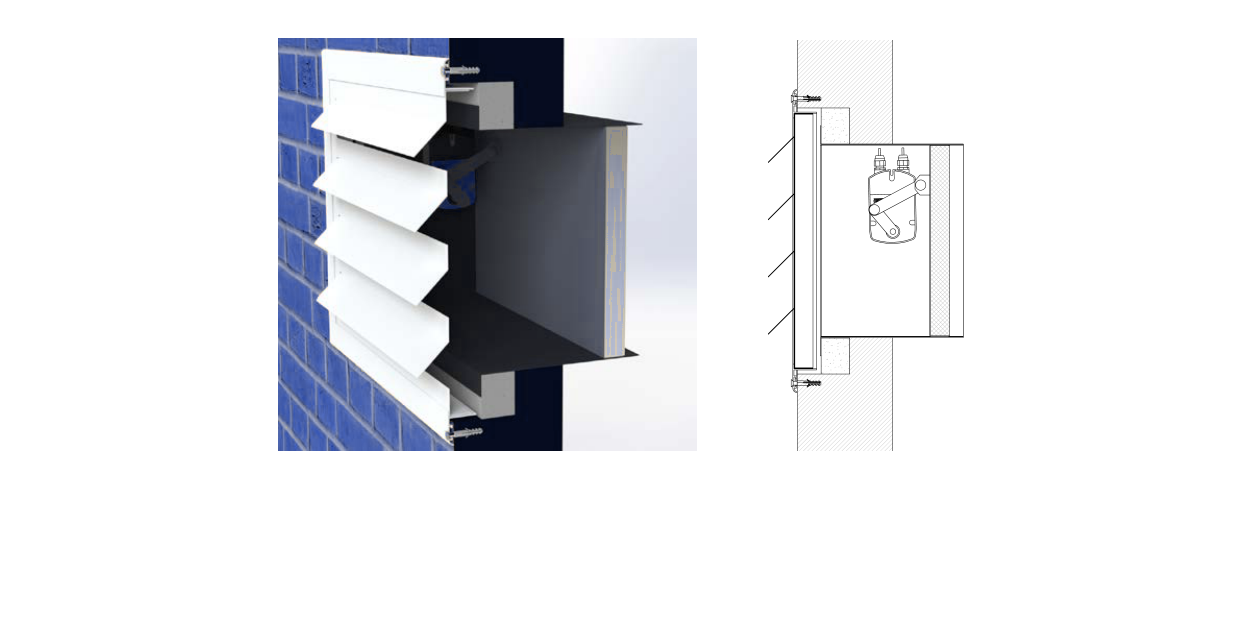

Схема монтажа решётки ФВР РКДМ-В:
ФВР РКДМ-В - 300×500 - 30 - RAL 9016 - Н - О
ФВР РКДМ-В
Тип решётки
300×500
Габаритный размер решётки по ширине × высоте, мм Ширина фланца по умолчанию 30 мм (возможные размеры от 30 до 60 мм)
RAL 9016
Покрытие: стандартное по умолчанию (белый), любой цвет по шкале RAL
Н
Исполнение ламелей: В — вперёд загнутые, Н — назад загнутые (по умолчанию)
О
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы
