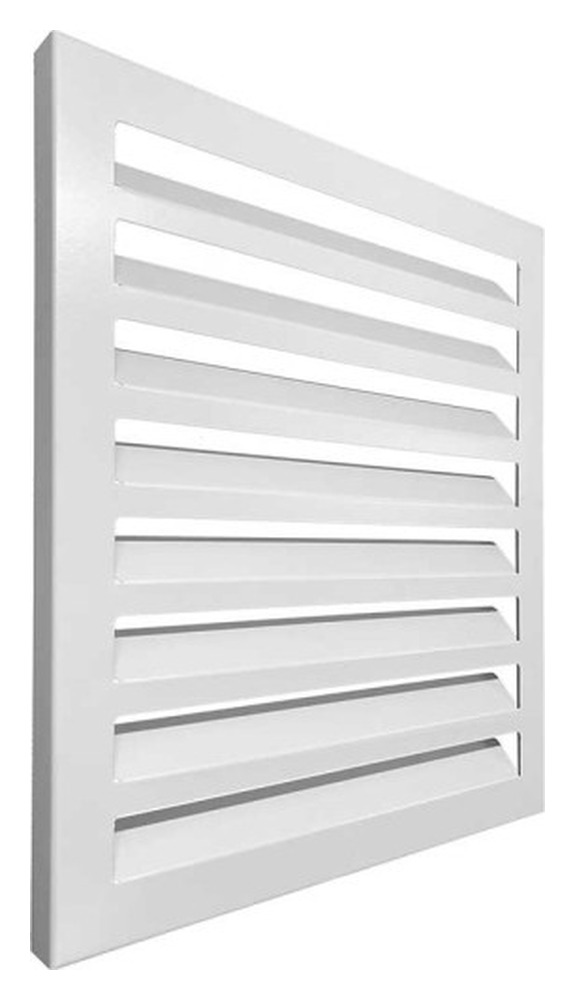

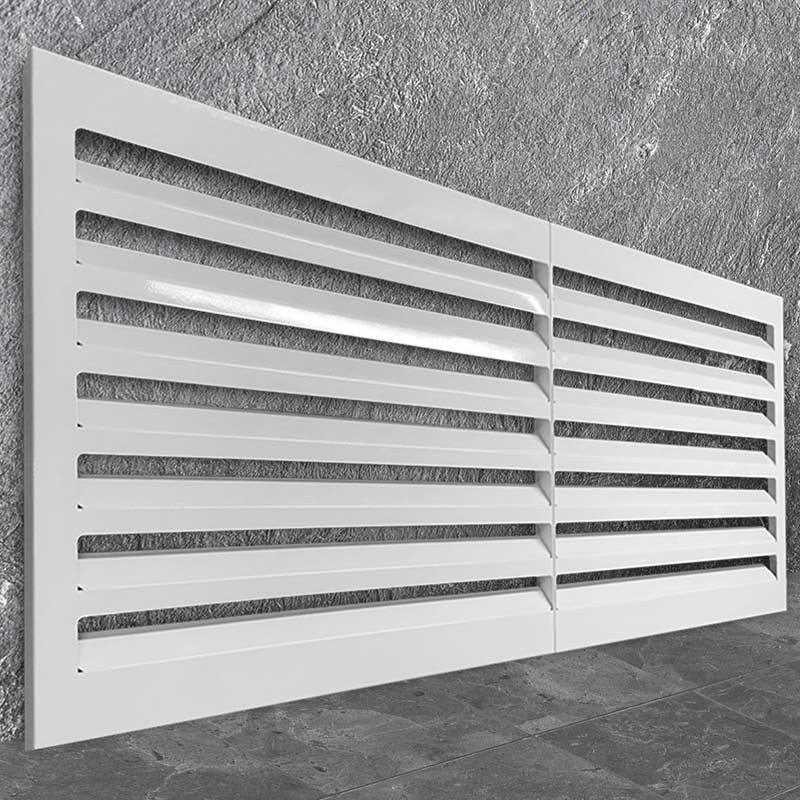

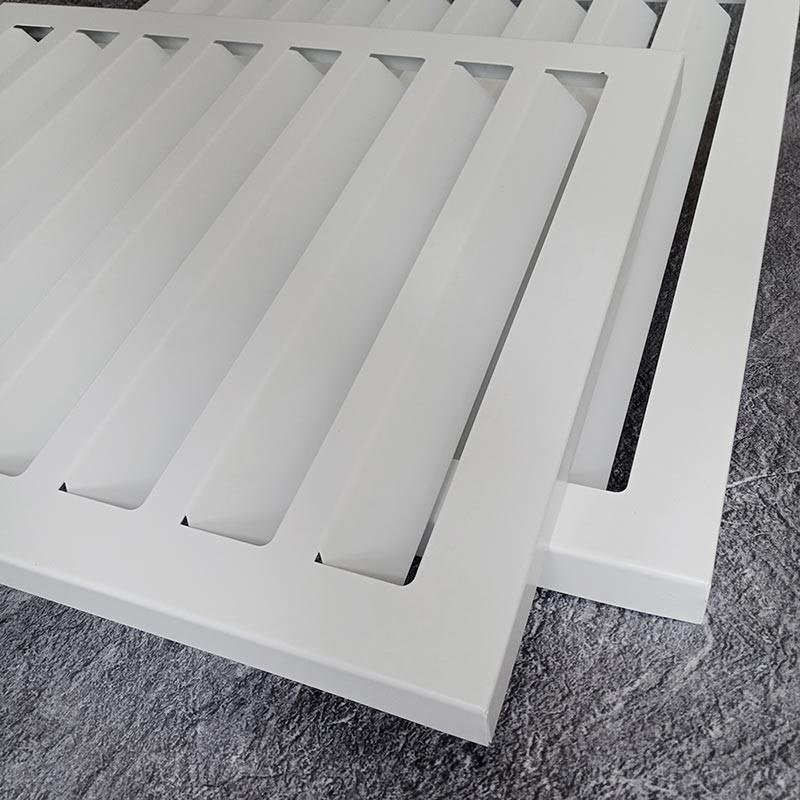

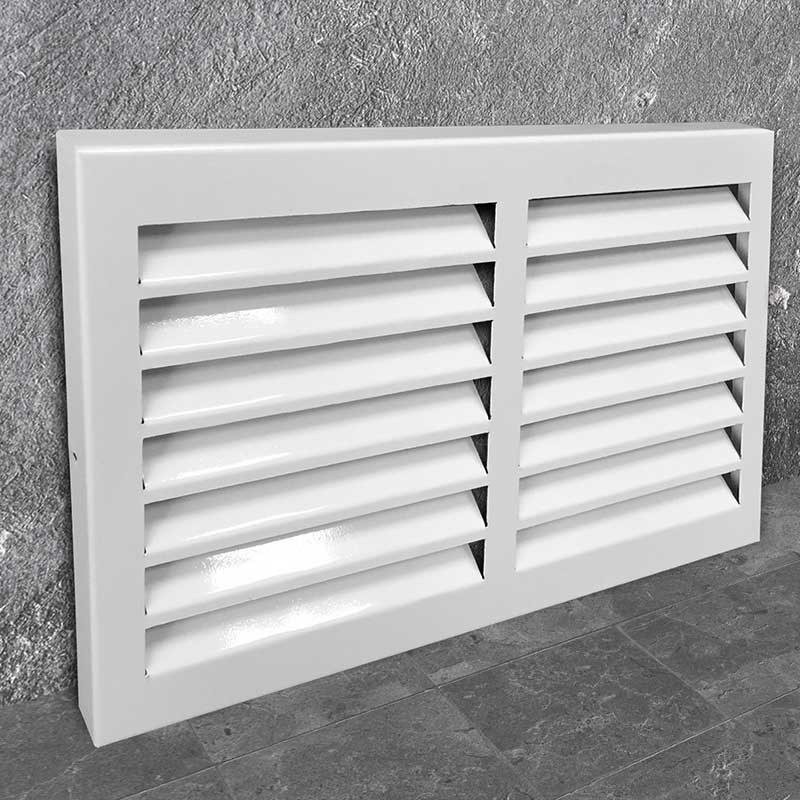

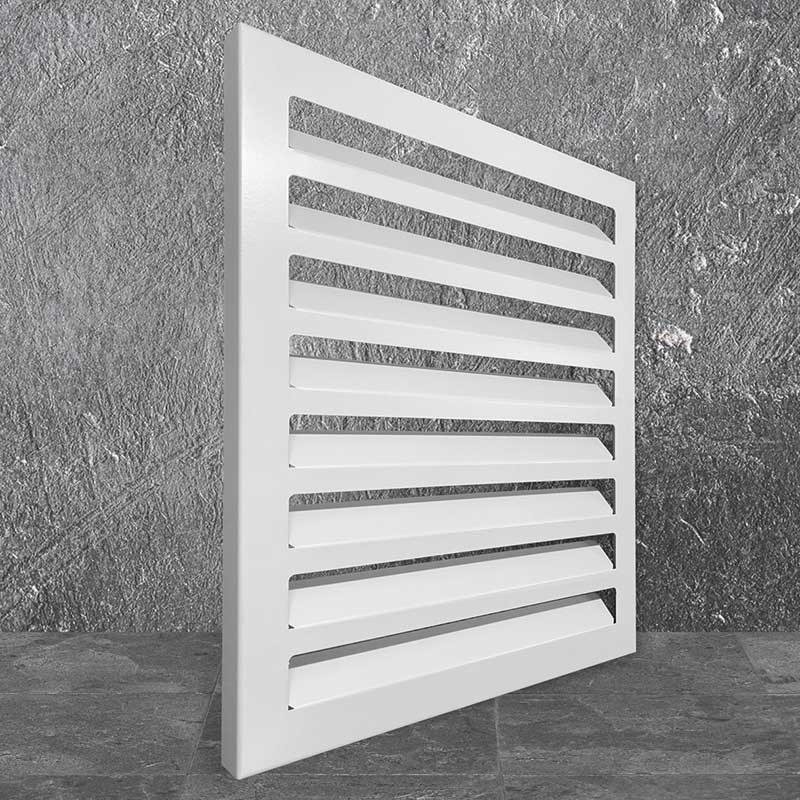

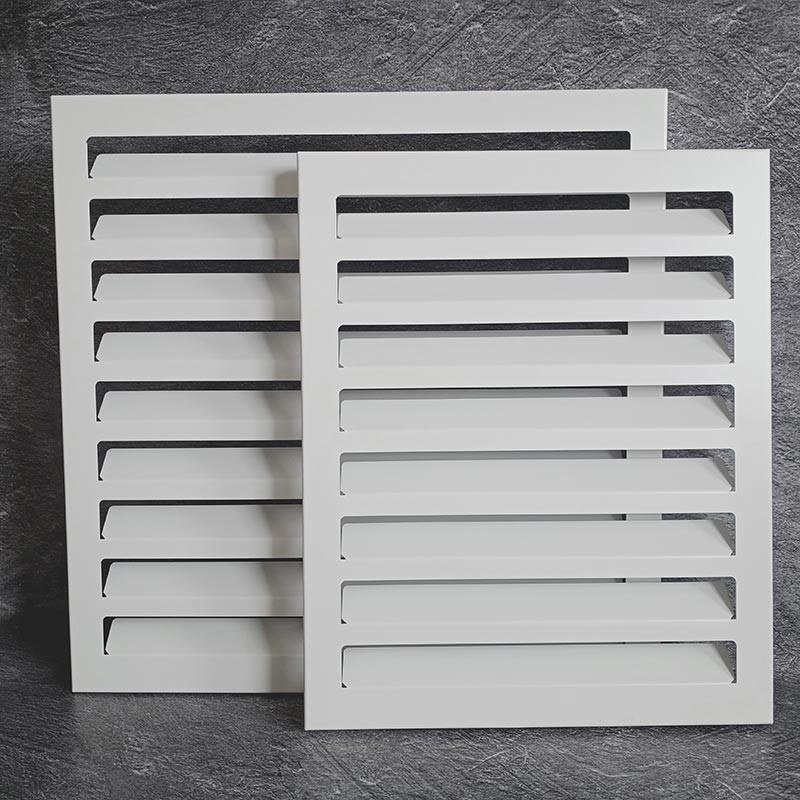

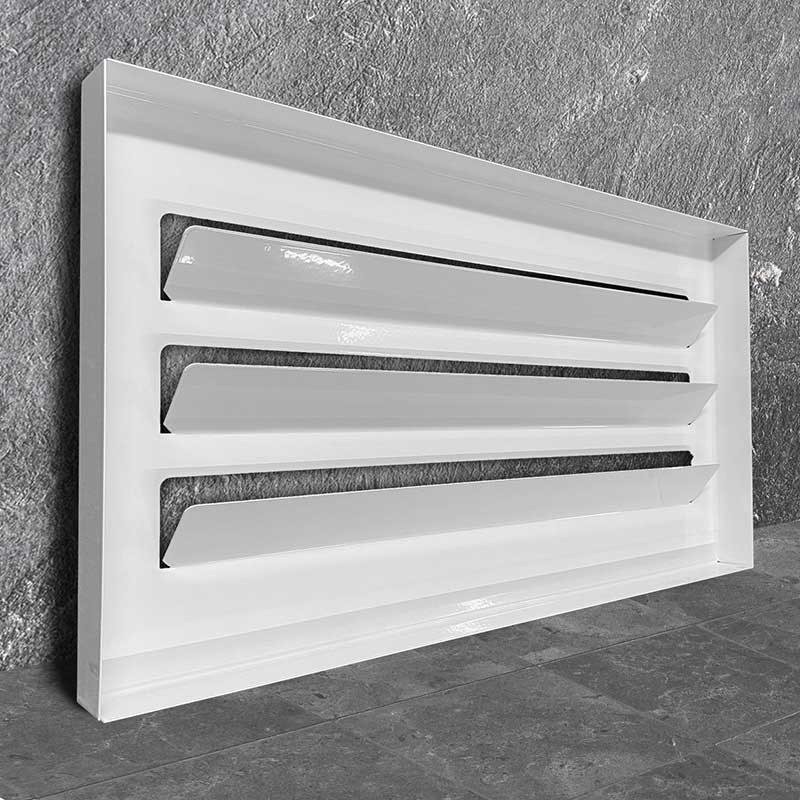

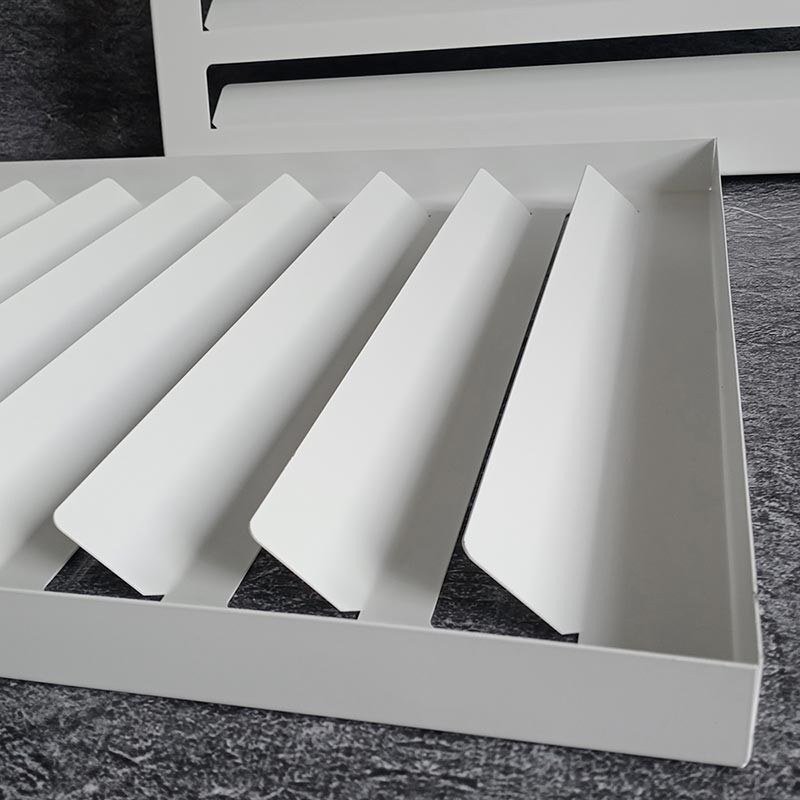

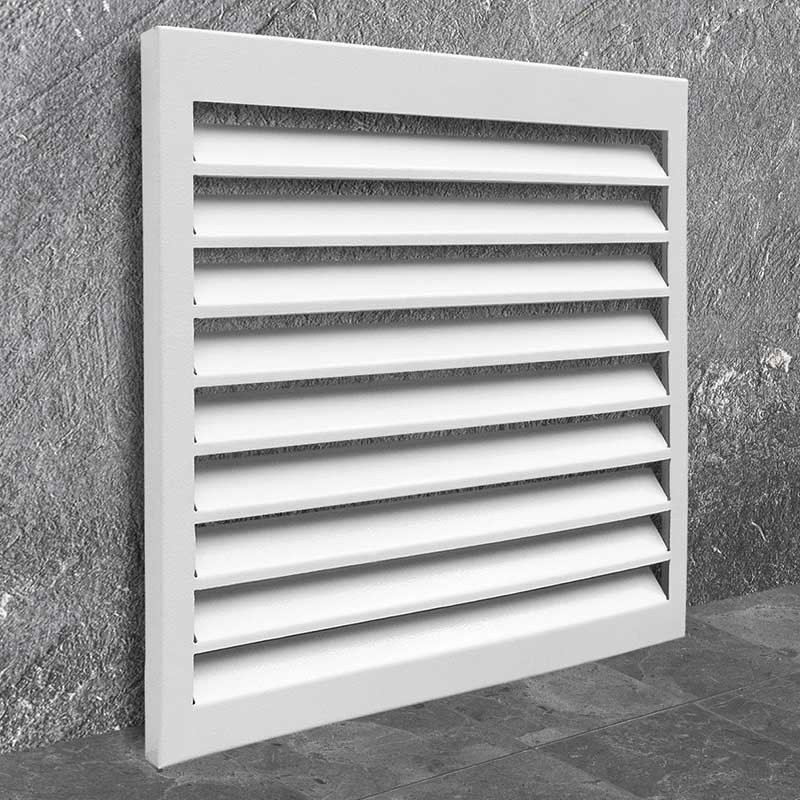

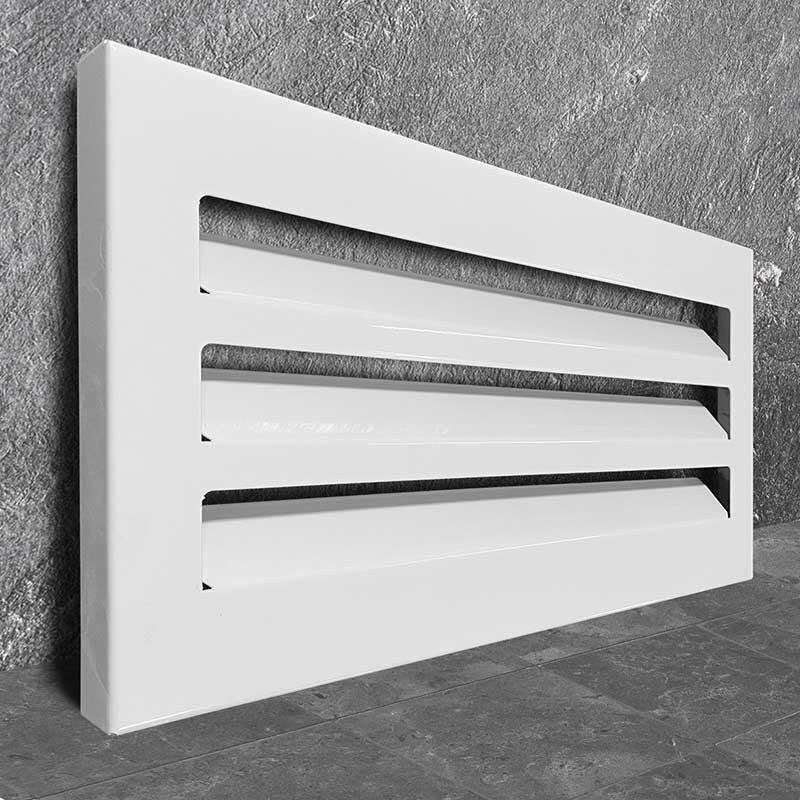

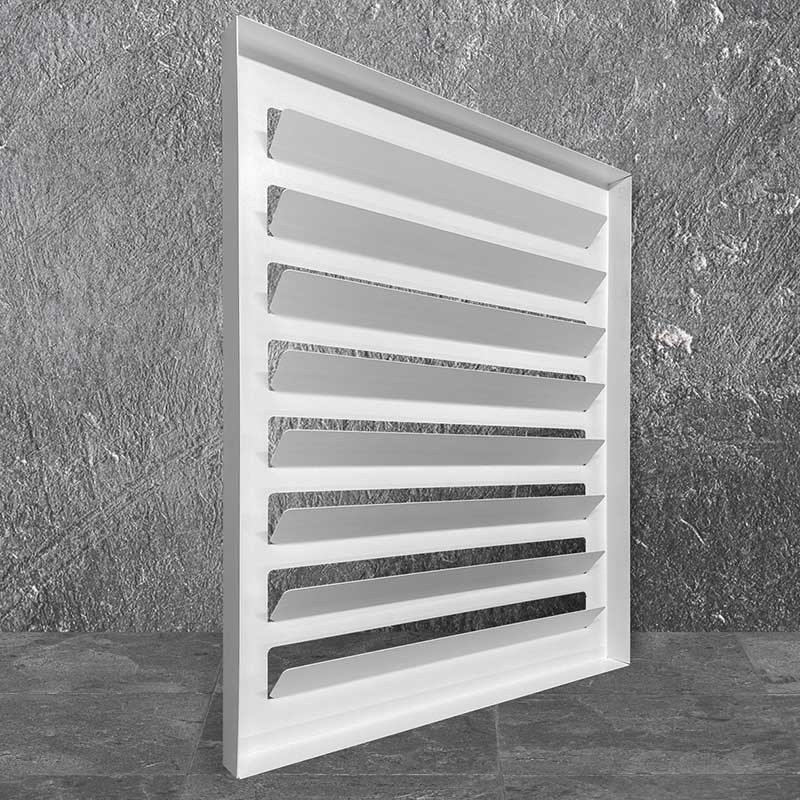

Оцинкованная решётка ФВР РКДМ AIRS устанавливается на противопожарные клапаны, воздуховоды и стены — декорирует место установки клапана и защищает его от несанкционированного доступа и попадания посторонних предметов. Ламели отогнуты внутрь на 35°: свободно пропускают газ и дым, при этом скрывают внутренние элементы конструкции клапана.
Подобрать размер ФВР РКДМ
Вариант крепления
без указания
отверстия под саморезы (О)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Описание
Характеристики
Чертежи и размеры
Таблицы
Варианты монтажа
Пример заказа
Оцинкованная решётка ФВР РКДМ AIRS устанавливается на противопожарные клапаны, воздуховоды и стены — декорирует место установки клапана и защищает его от несанкционированного доступа и попадания посторонних предметов. Ламели отогнуты внутрь на 35°: свободно пропускают газ и дым, при этом скрывают внутренние элементы конструкции клапана.
Применение: противопожарные клапаны, воздуховоды и стены — декорирование и защита от несанкционированного доступа, механического воздействия и попадания посторонних предметов
Тип: накладная, прямоугольная
Рамка: фланец 35 мм по умолчанию; по требованию — любой фланец под размер фланца клапана
Ламели: отогнуты внутрь на 35°
Материал: оцинкованный листовой металлопрокат 0,9 мм
Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
Минимальный размер: 150×150 мм
Максимальный размер: при А ≤ 1430 мм — В до 2930 мм; при А 1430–1930 мм — В до 1430 мм (большие размеры — составные)

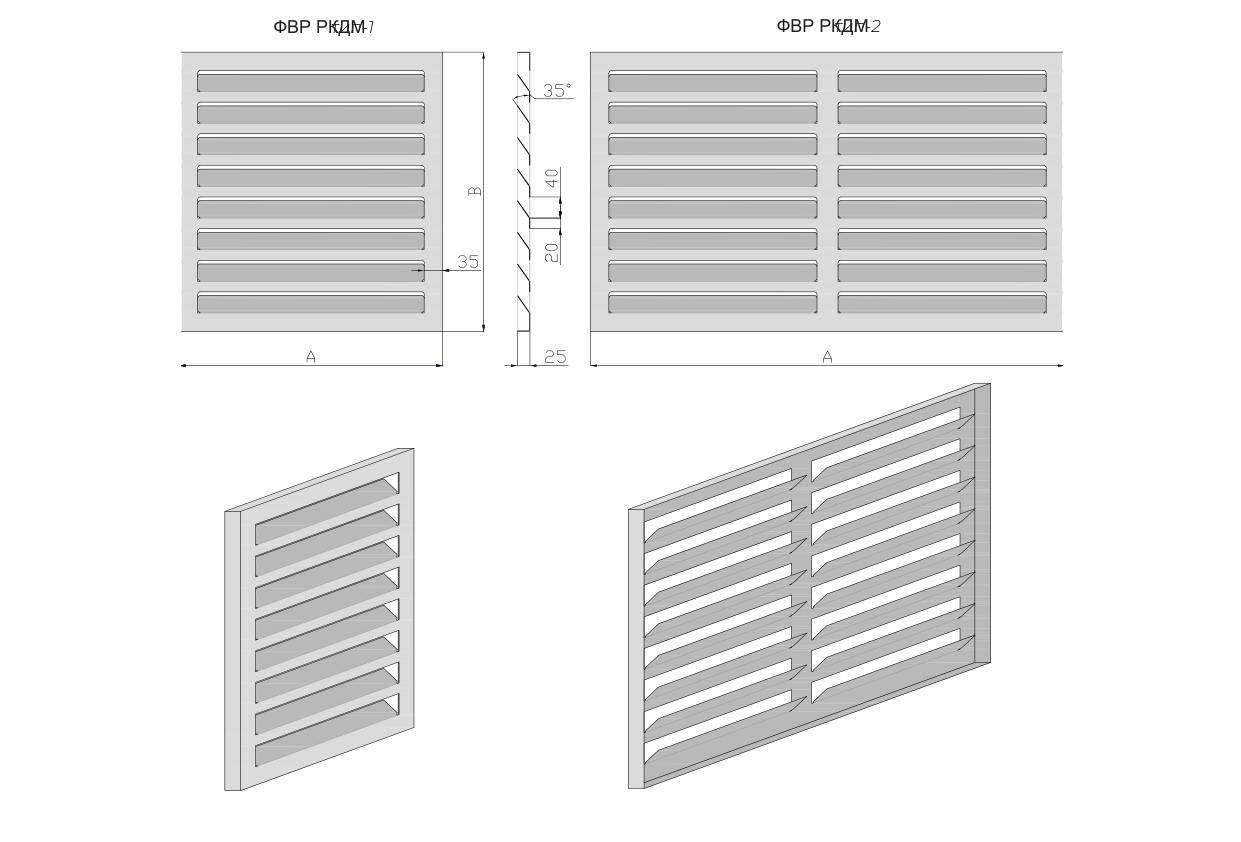

Чертёж и габаритные размеры ФВР РКДМ (А×В — габаритные размеры решётки; при стороне А более 600 мм решётка изготавливается по типу 2 — с перемычкой):

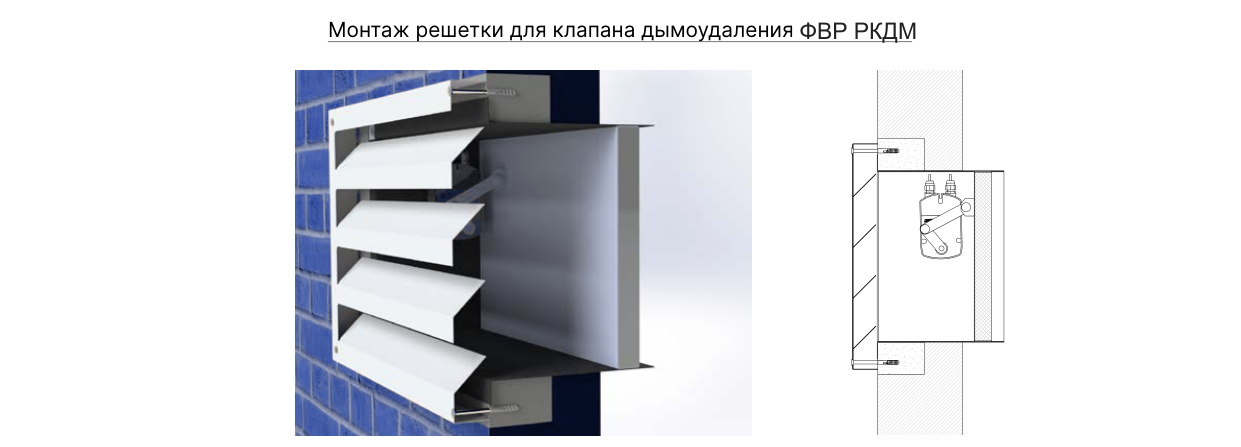

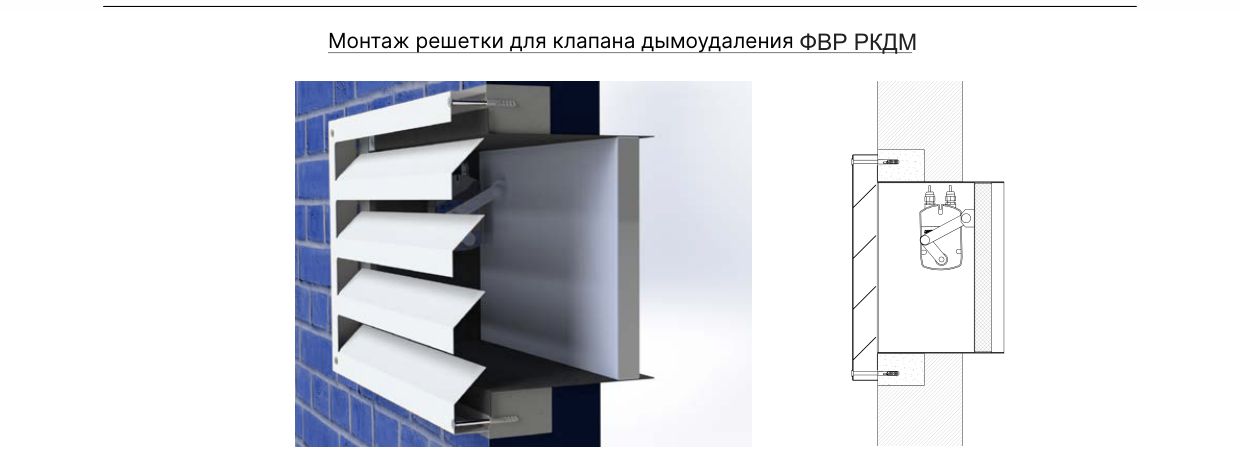

Монтаж решётки:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
Типоразмер, мм
Fс.с., м²
Масса, кг
150×150
0.014
0.35
200×200
0.025
0.54
300×300
0.057
1.04
400×400
0.101
1.69
500×500
0.158
2.51
600×600
0.227
3.48
700×700
0.309
4.62
900×900
0.51
7.37
1100×1100
0.762
10.76
1300×1300
1.065
14.8
1430×1430
1.261
17.4
1600×1600
1.613
22.04
1800×1800
2.041
27.68
Решётка устанавливается на клапан дымоудаления; крепление — через отверстия под саморезы (вариант О из примера заказа).
ФВР РКДМ - 300×500 - RAL 9016 - О
ФВР РКДМ
Тип решётки
300×500
Габаритный размер решётки по ширине × высоте, мм
RAL 9016
Покрытие: стандартное по умолчанию (белый), любой цвет по шкале RAL
О
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы
