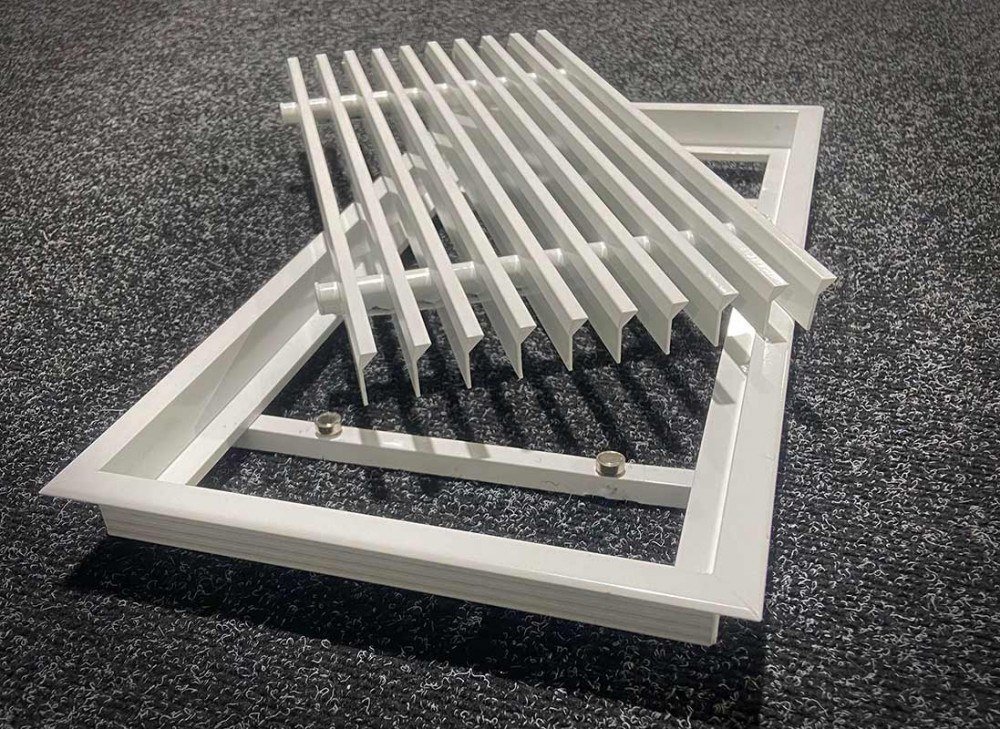

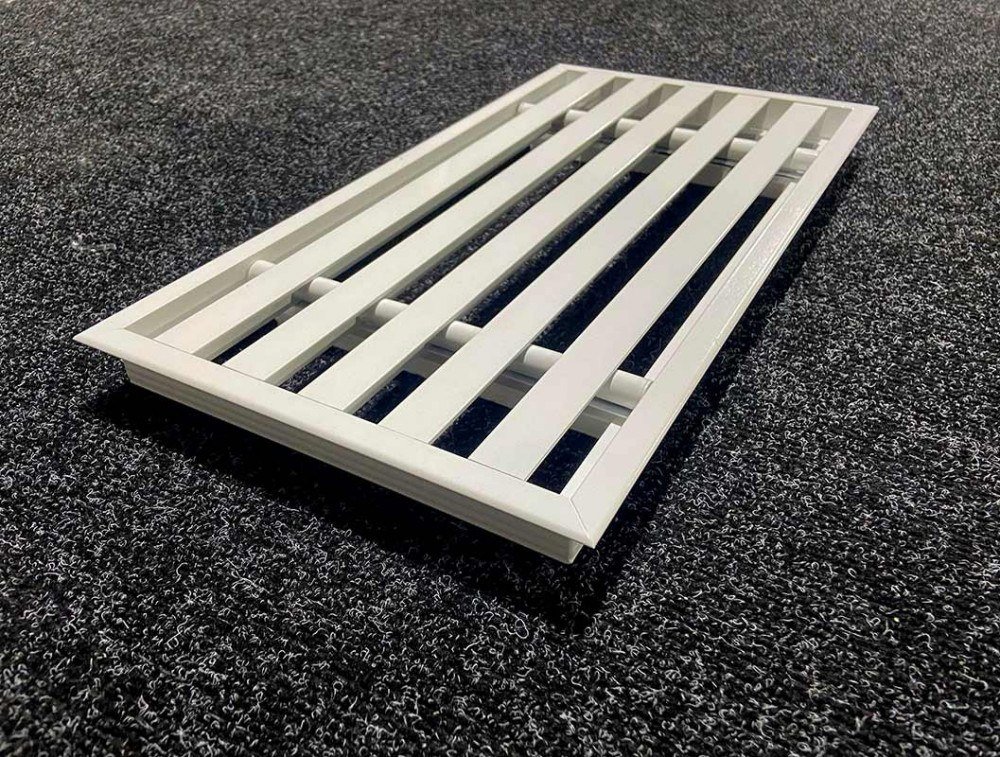

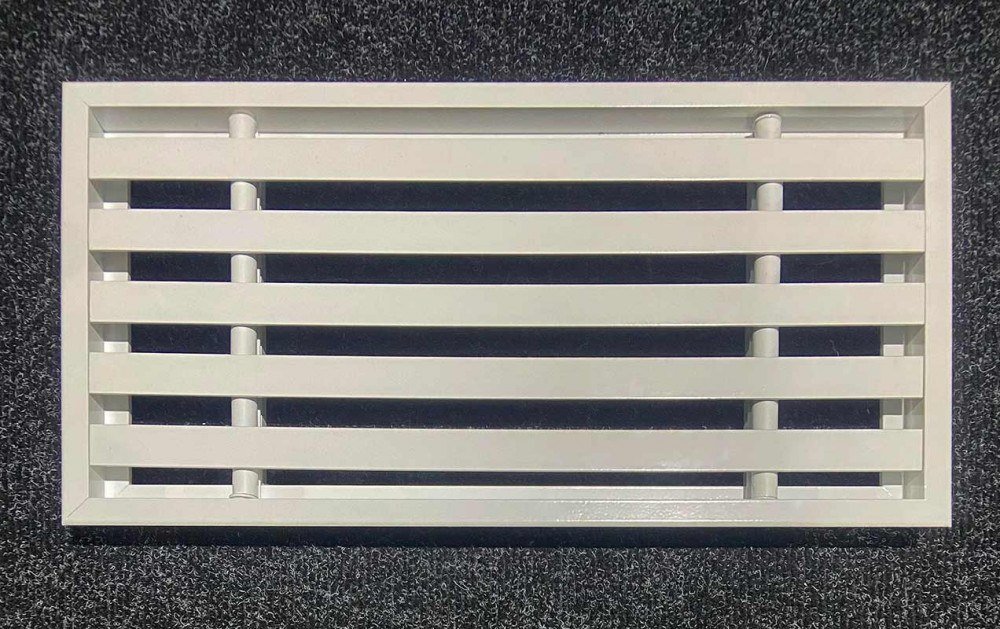

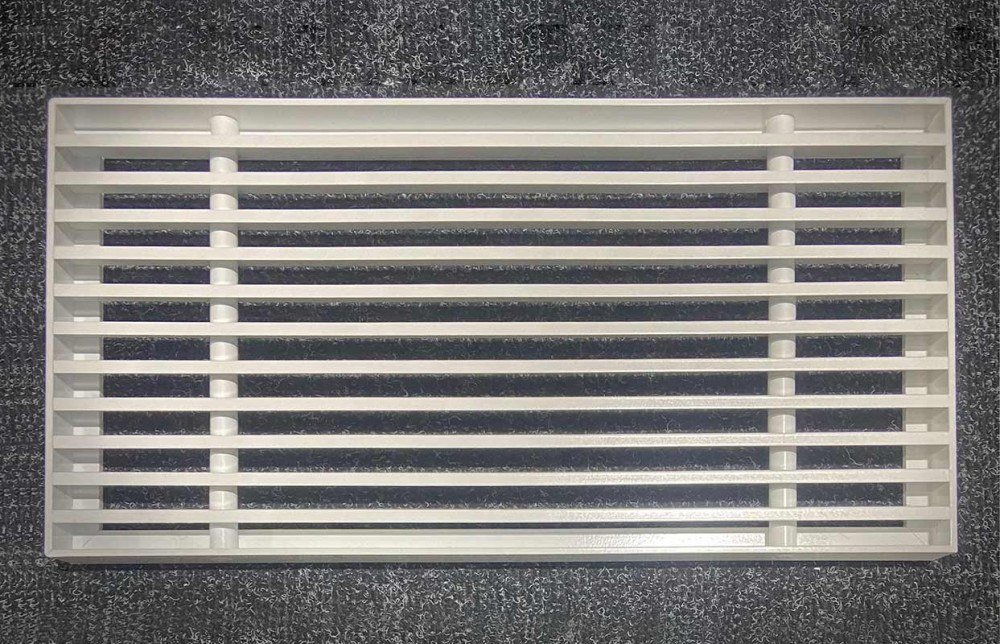

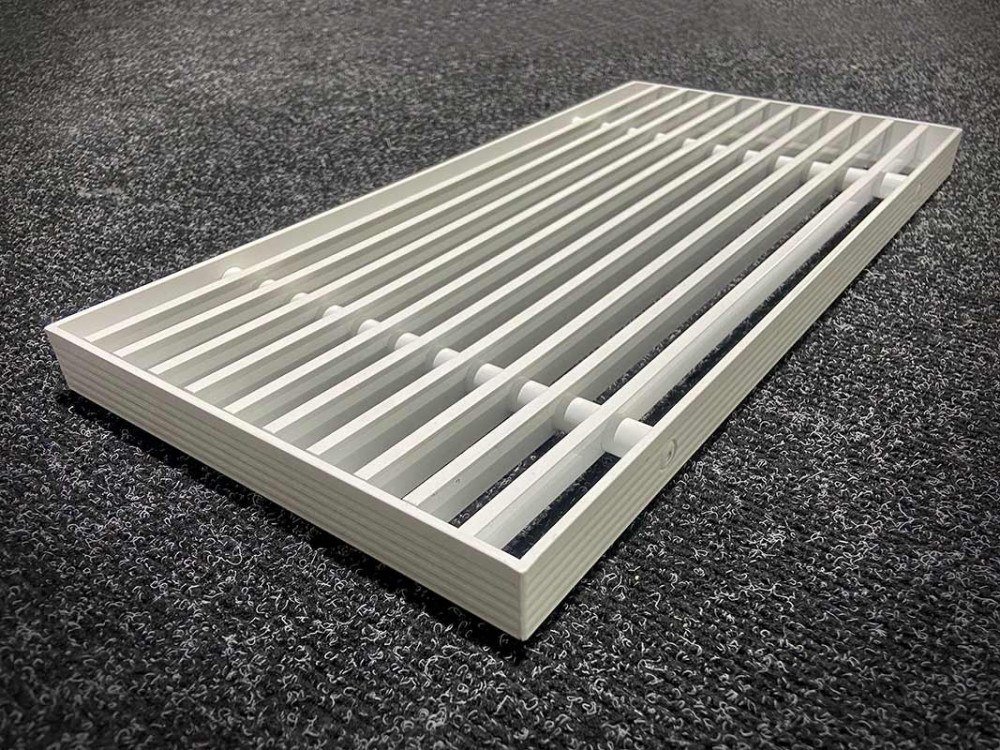

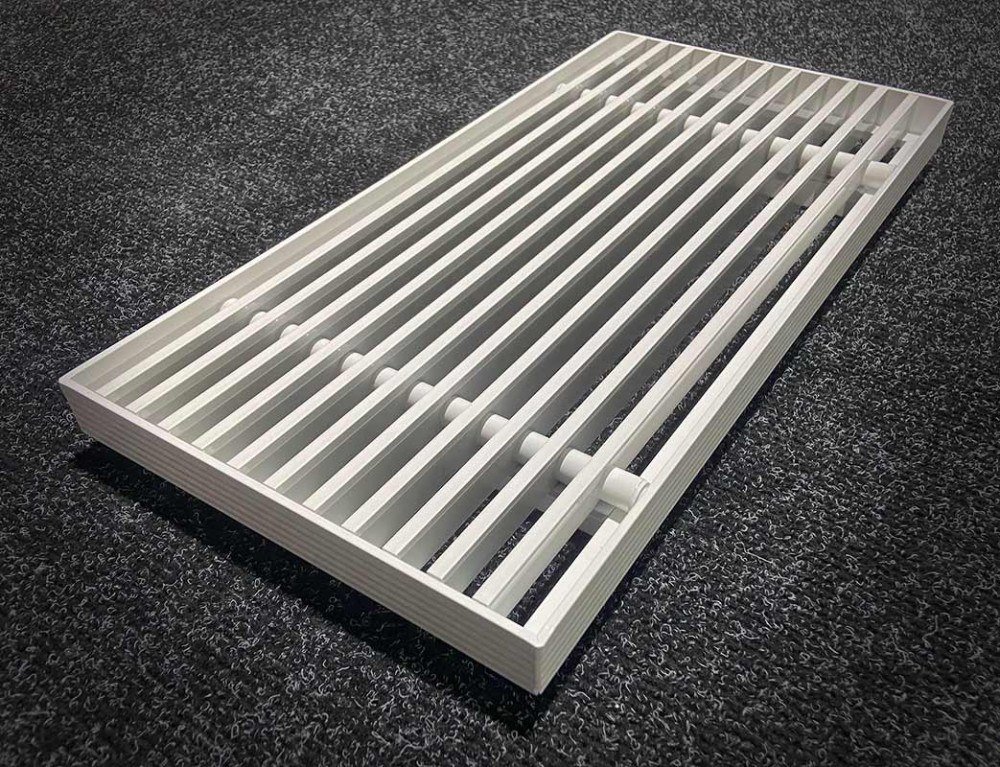

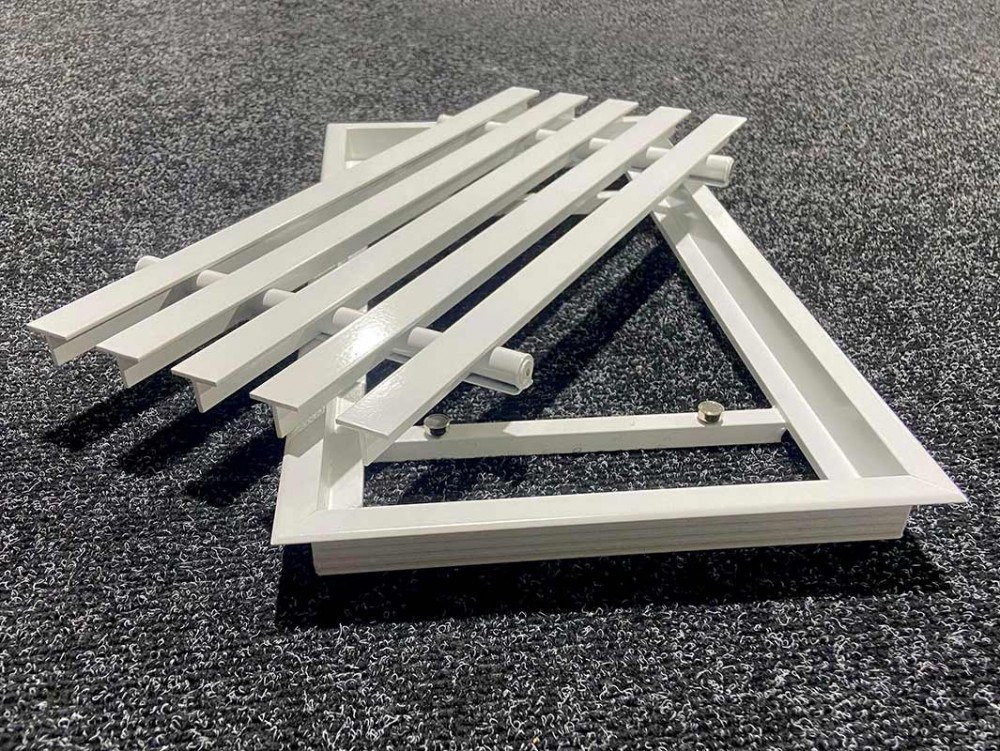

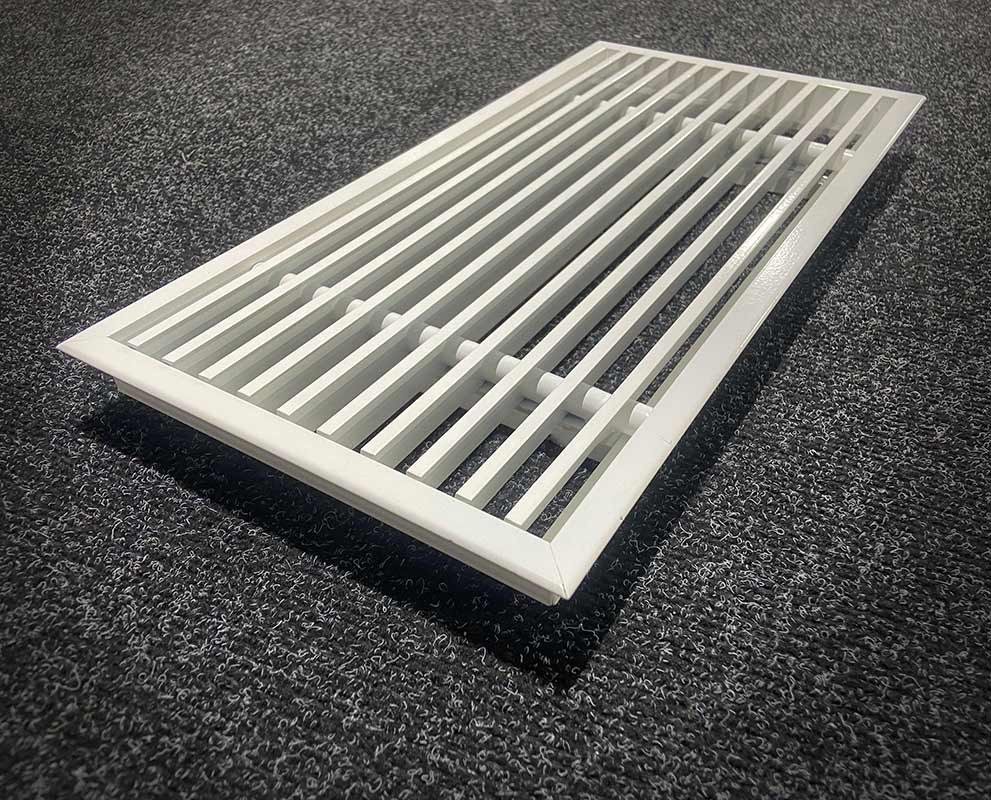

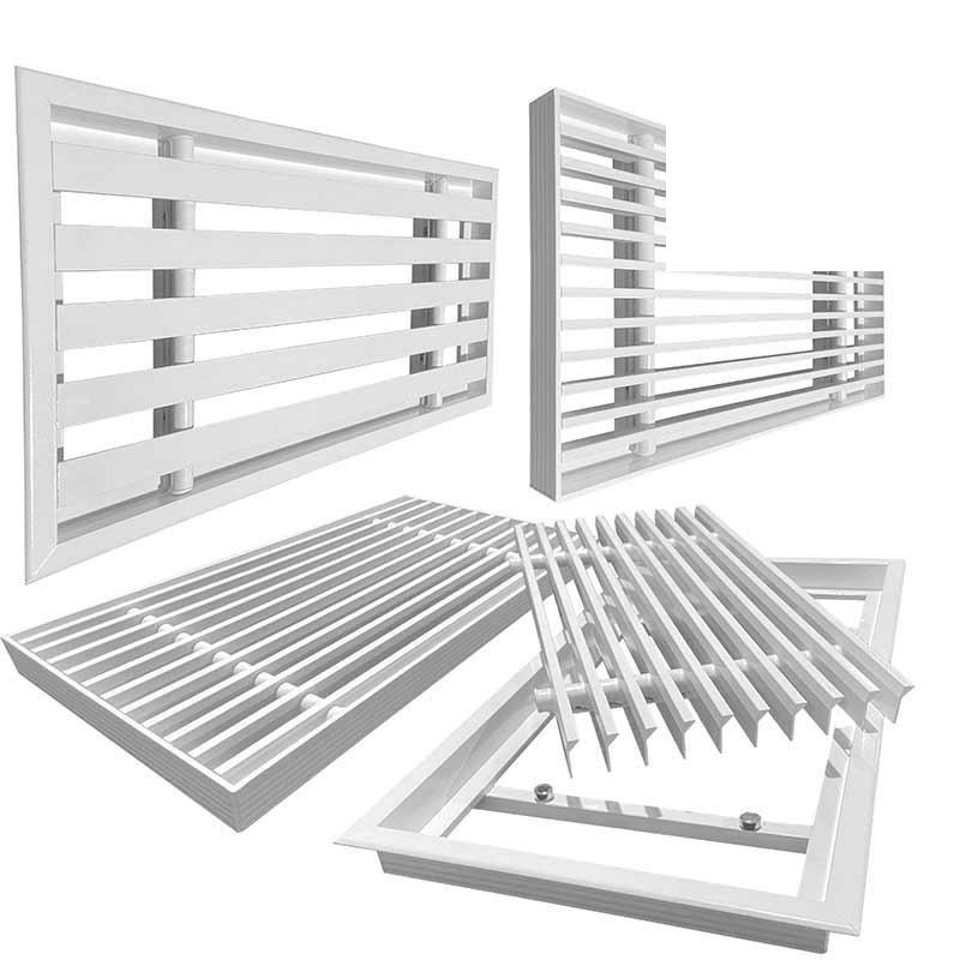

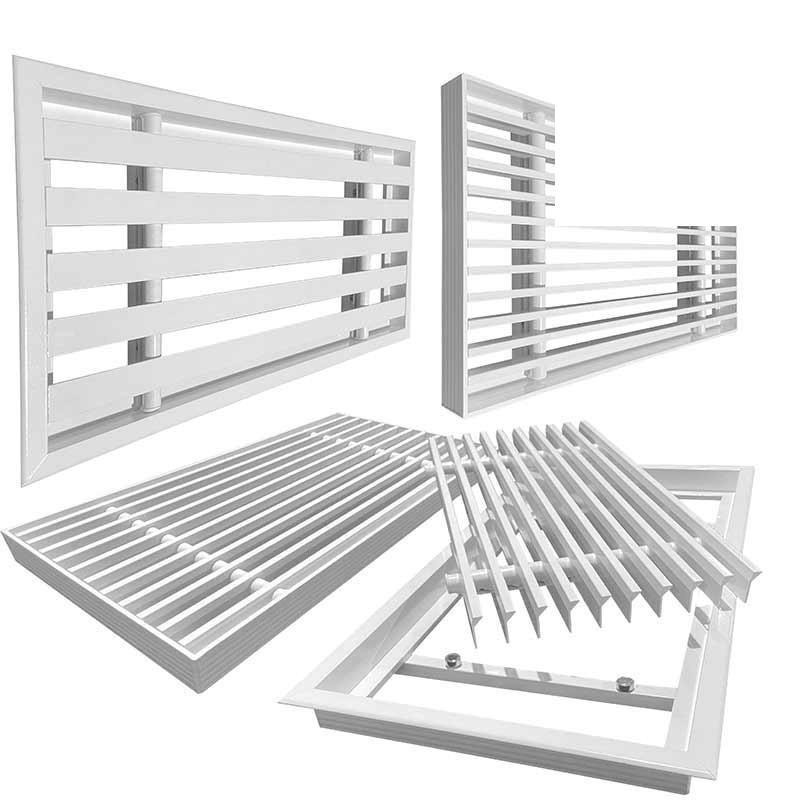

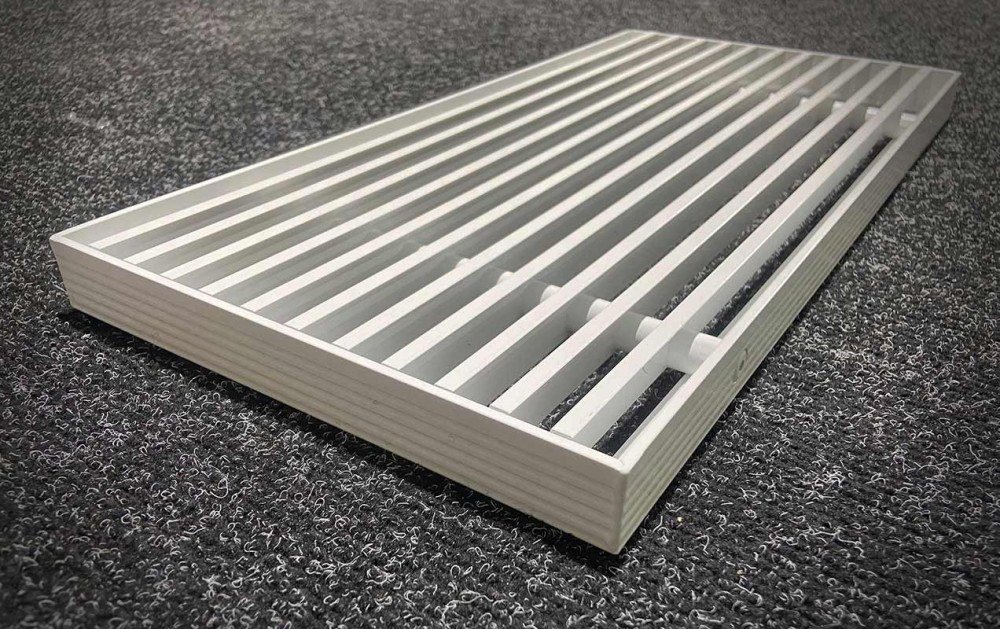

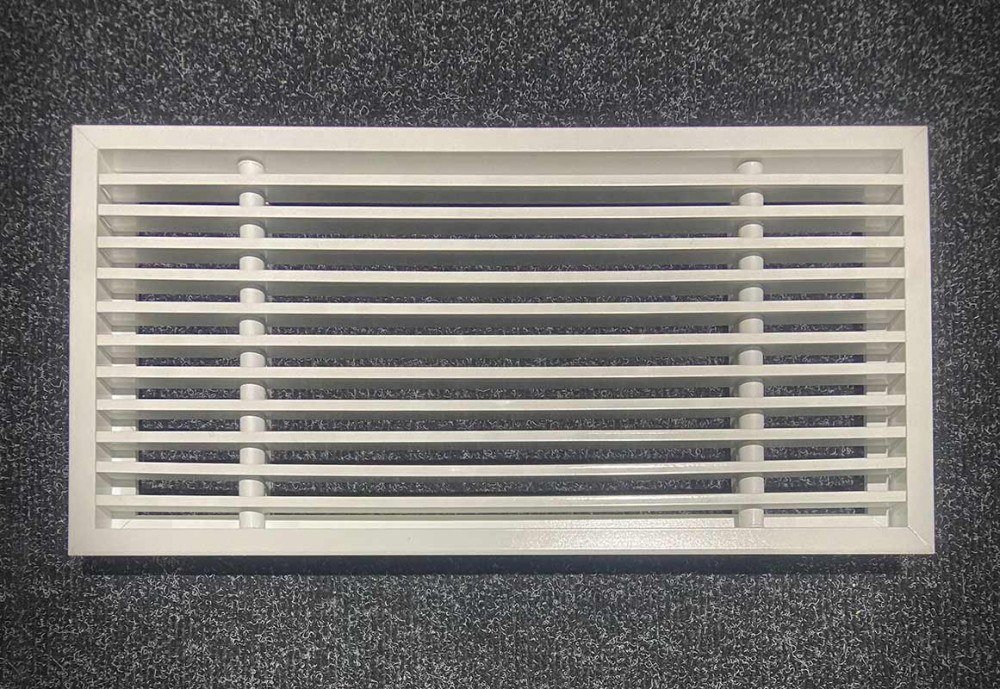

ННЛ — вентиляционная решётка AIRS. Вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения.
Подобрать размер ННЛ
Вид рамки
Встраиваемые с фланцем (В)
Скрытые без фланца (Н)
Вид ламелей
Л
У1
У2
Б
Т
5У1
5У2
Конструкция
Несъемные ламели (по умолчанию)
Съемные ламели (С)
Вариант крепления
без указания
монтажные скобы (МС)
Монтажная рама
отсутствует
монтажная рама (МР)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Вентиляционная решётка ННЛ применяется для вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения. Изделие защищает вентиляционный канал и придаёт проёму законченный вид, сохраняя пропускную способность системы.
Конструктивно решётка — встраиваемый или скрытый, изготавливается из алюминиевого профиля АД31, окрашивается порошковой краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Особенности
Вент.система: Приточная и вытяжная
Назначение: Защита и эстетическое оформление вентиляционного отверстия
Применение: Вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения
КЖС: Зависит от типа ламелей
Конструкция
Тип решетки: Встраиваемый или скрытый
Рамка: Z-образня для встраиваемого типа с фланцем 13 мм, L-образная – для скрытого

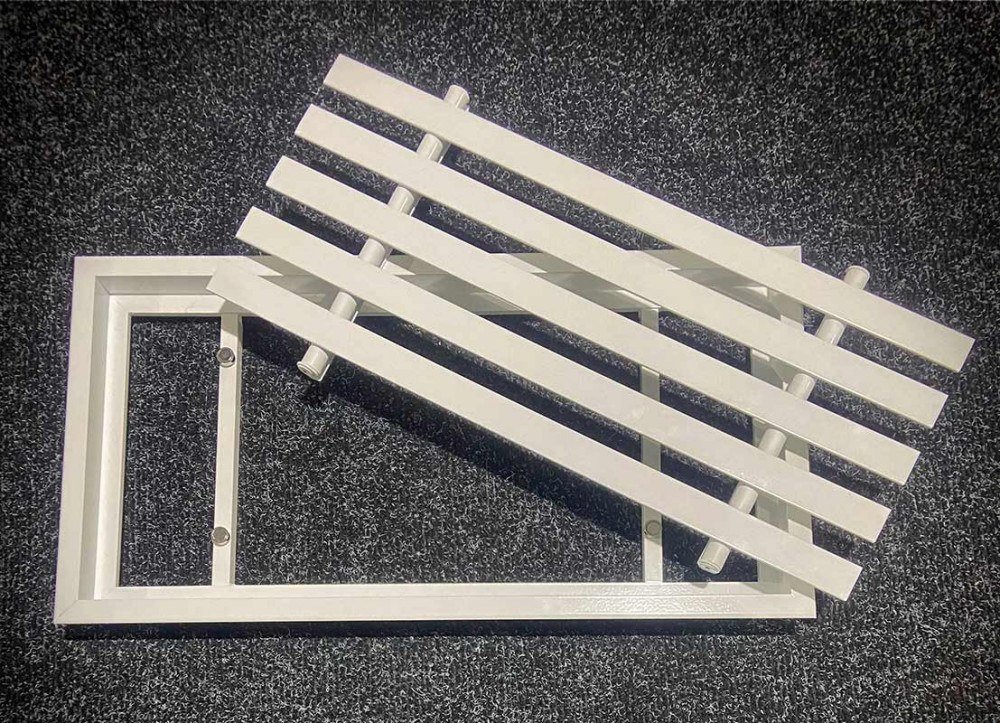

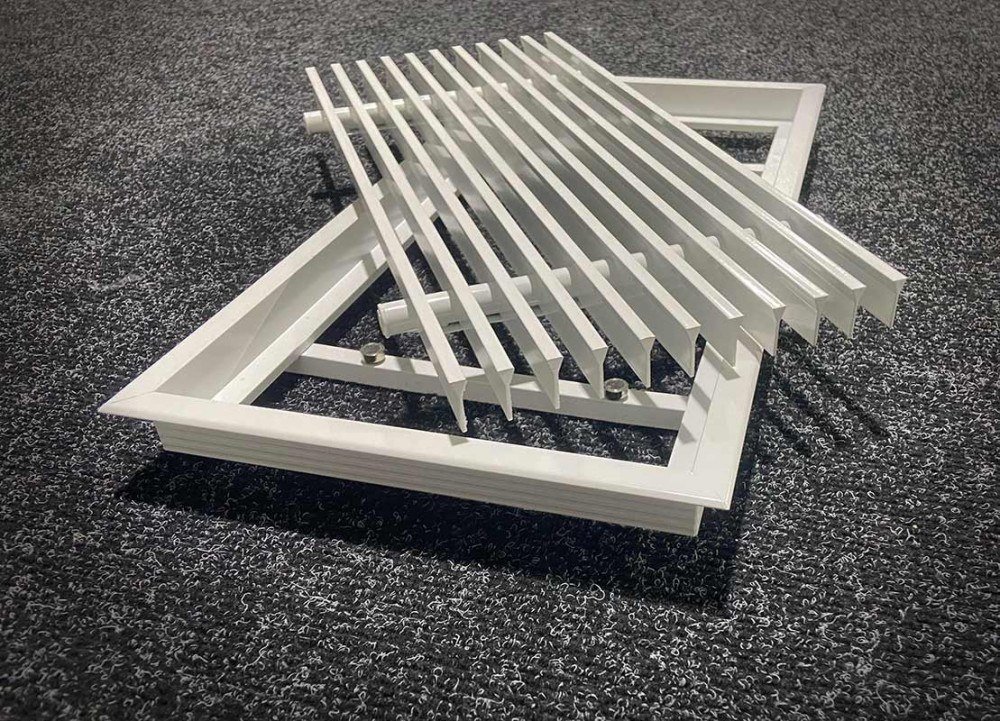

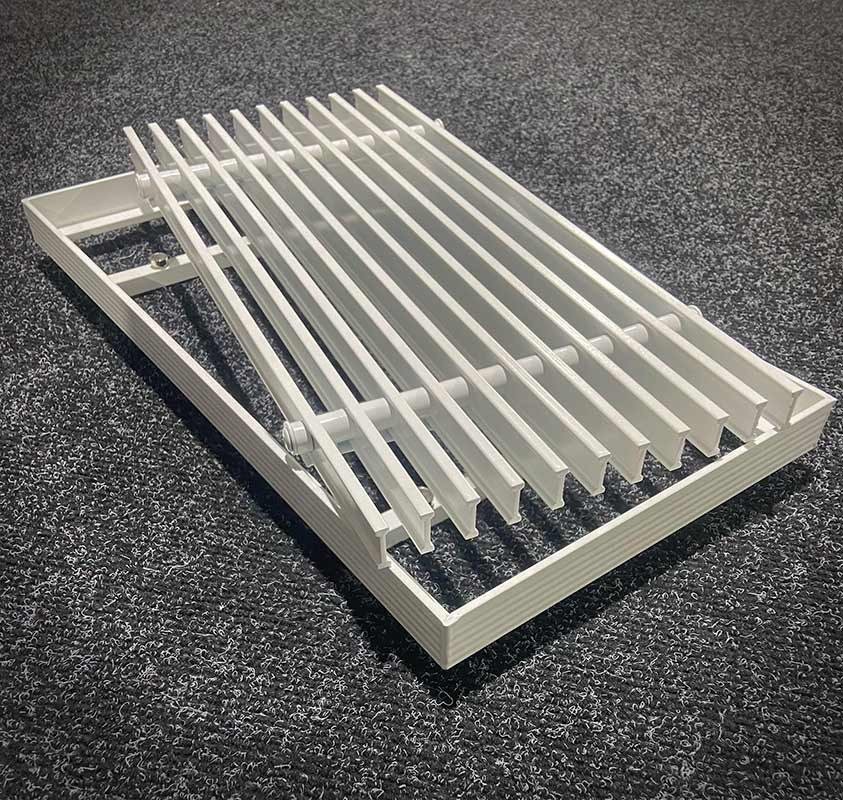

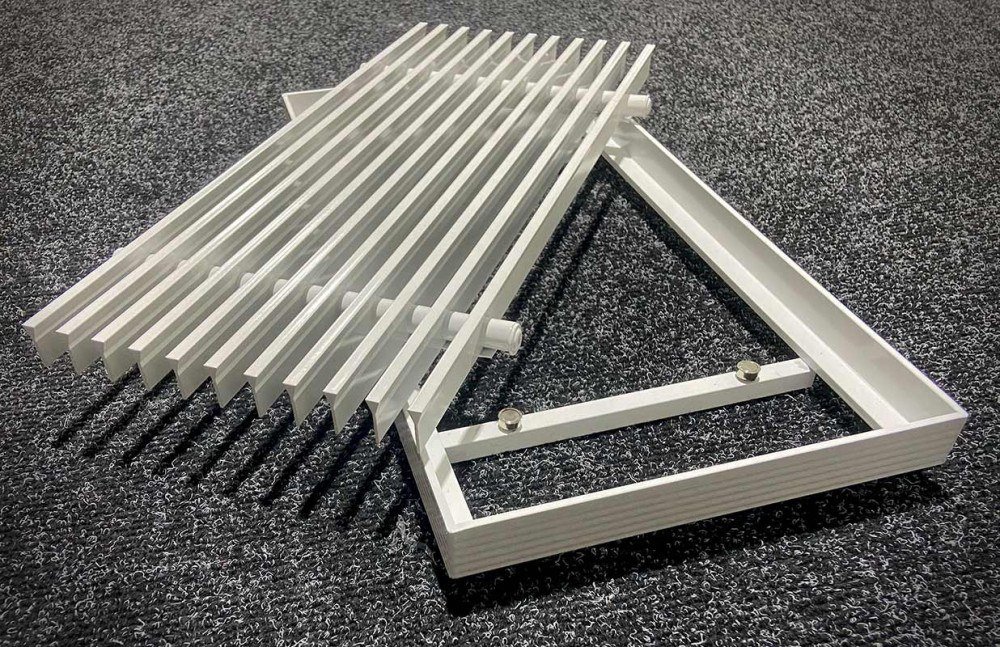

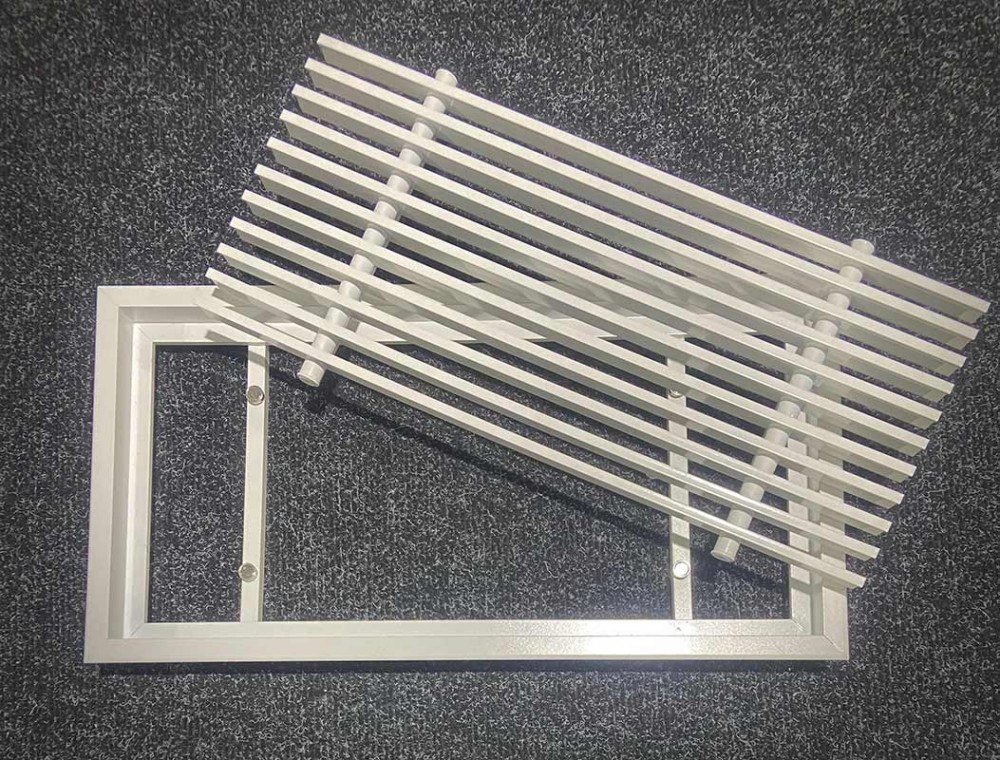

Ламели: 7 вариантов ламелей, отличающихся внешним видом и аэродинамическими характеристиками. Ламельное полотно Несъемное или съемное на магнитах для легкого обслуживания вентиляционного канала
Размер
Минимальный: 100х100
Максимальный: 2900х1000 (при большем размере изготавливается из составных частей)
Материалы
Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018
Покрытие: Полимерно-порошковое окрашивание
Цвет: Любой цвет по каталогу RAL Classic (по умолчанию белый – RAL9016)

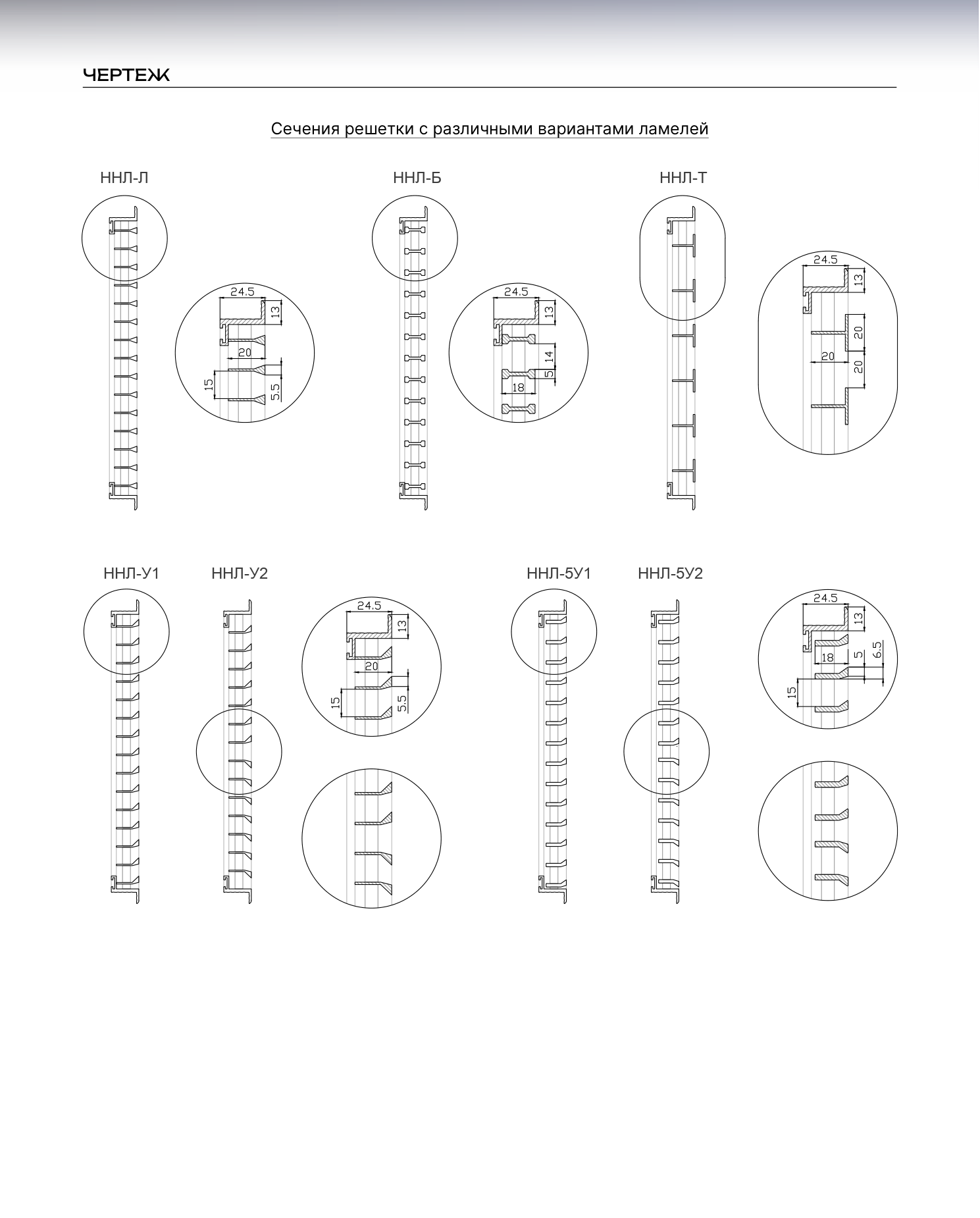

Чертёж и габаритные размеры ННЛ:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ННЛ (высота 100 мм):
Типоразмер, мм
Fс.с., м²
Масса, кг
300×100
0.012
0.53
400×100
0.017
0.68
500×100
0.021
0.82
600×100
0.026
0.97
700×100
0.030
1.12
800×100
0.035
1.26
900×100
0.040
1.41
1000×100
0.044
1.55
1100×100
0.049
1.70
1200×100
0.053
1.84
1300×100
0.058
1.99
1400×100
0.062
2.14
1500×100
0.067
2.28
1600×100
0.071
2.43
1700×100
0.076
2.57
1800×100
0.081
2.72
1900×100
0.085
2.87
2000×100
0.090
3.01

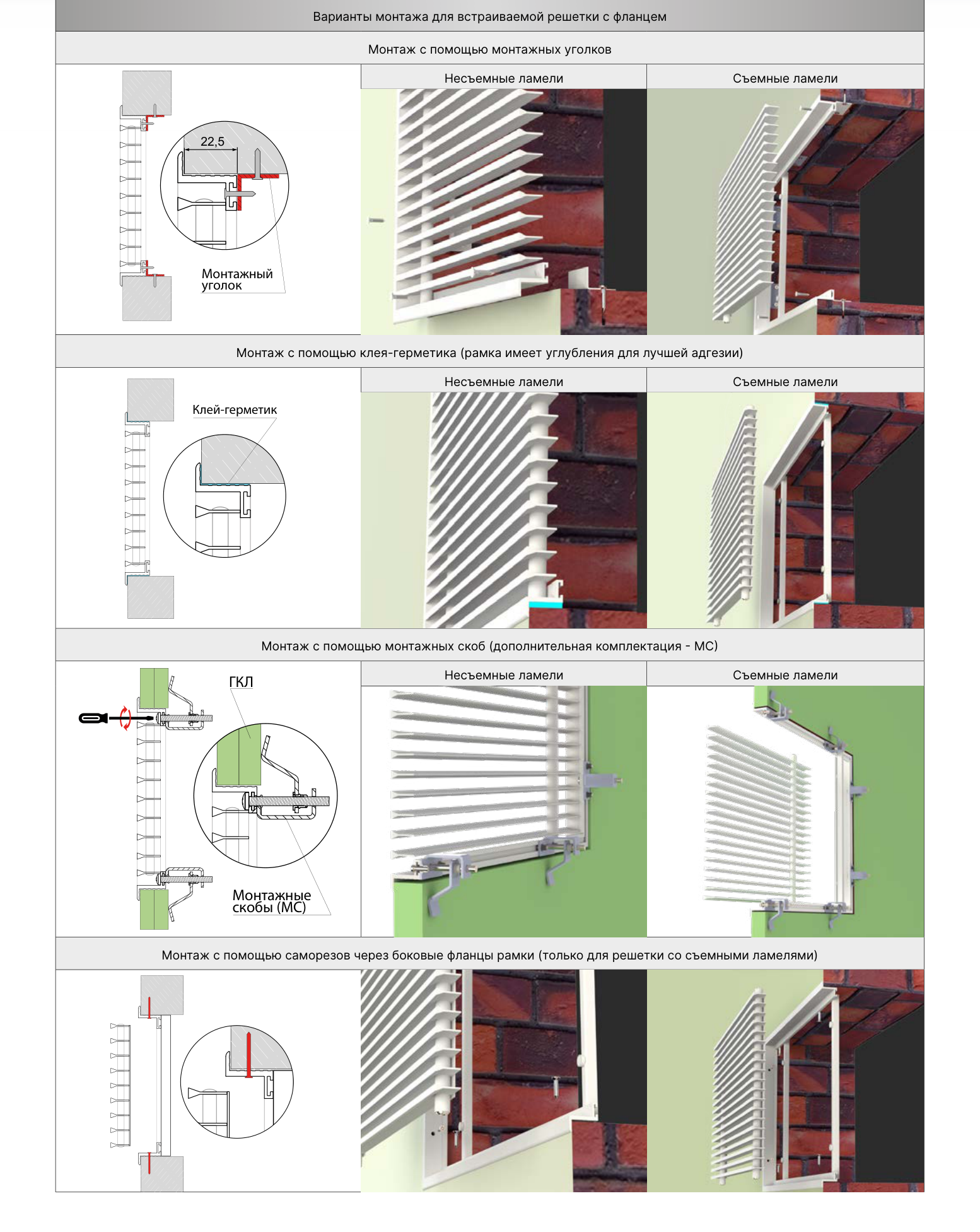

Схема монтажа решётки ННЛ:
ННЛ - Л - В - 300×500 - RAL 9016 - МС
ННЛ
Тип решётки (линейная)
Л
Вид ламелей: Л, Б, У1, У2
В
Исполнение: В — встраиваемая, Н — скрытая (накладная)
300×500
Ширина × высота, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
