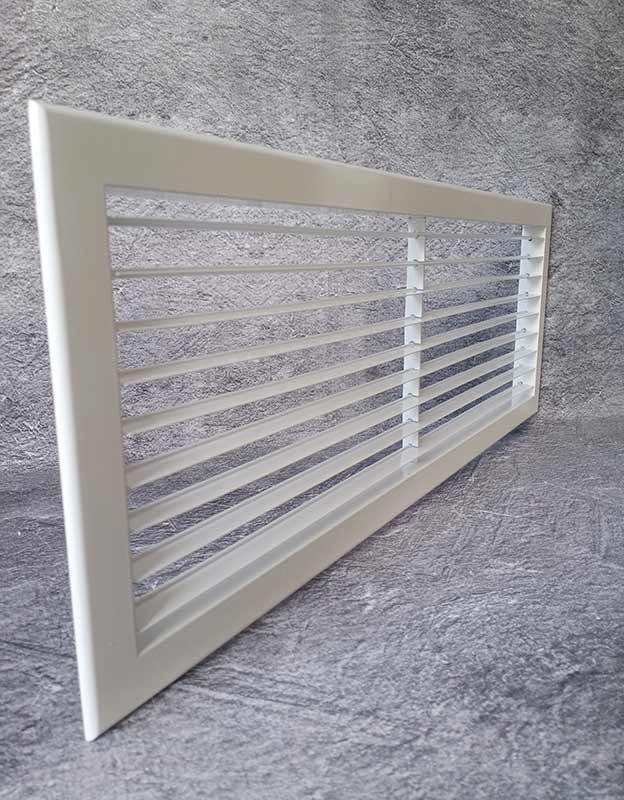

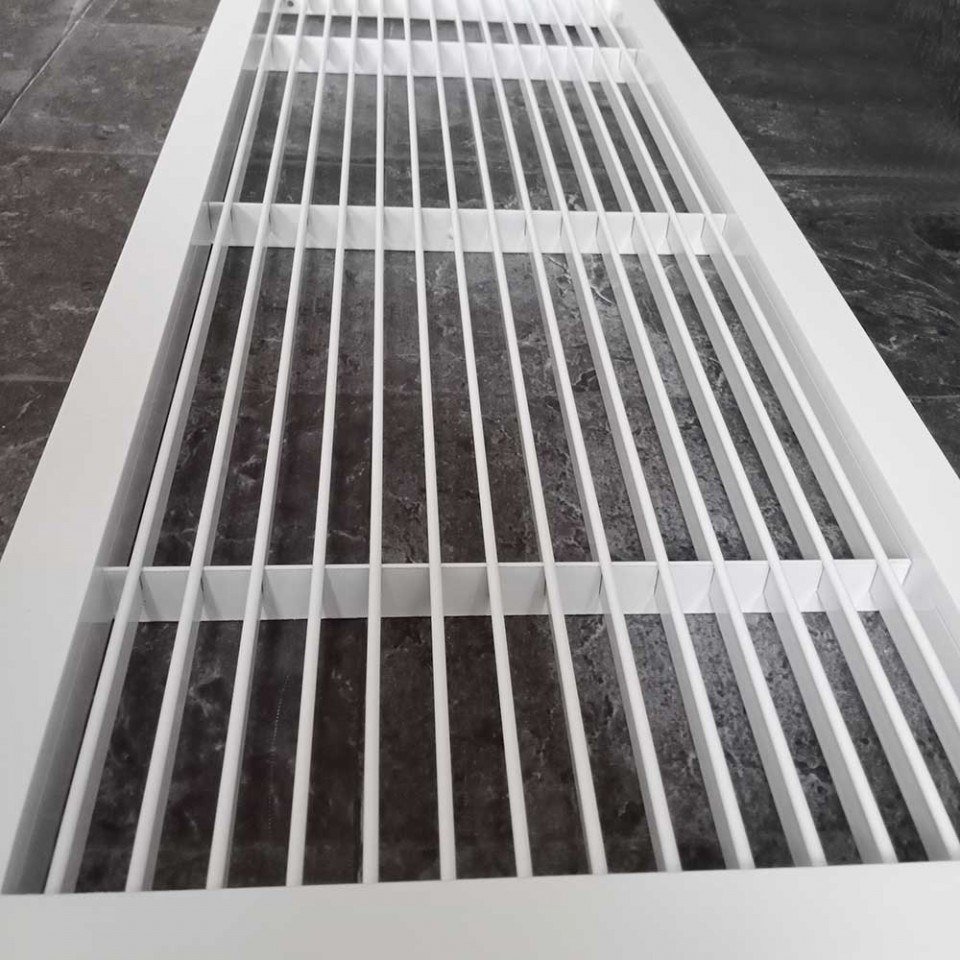

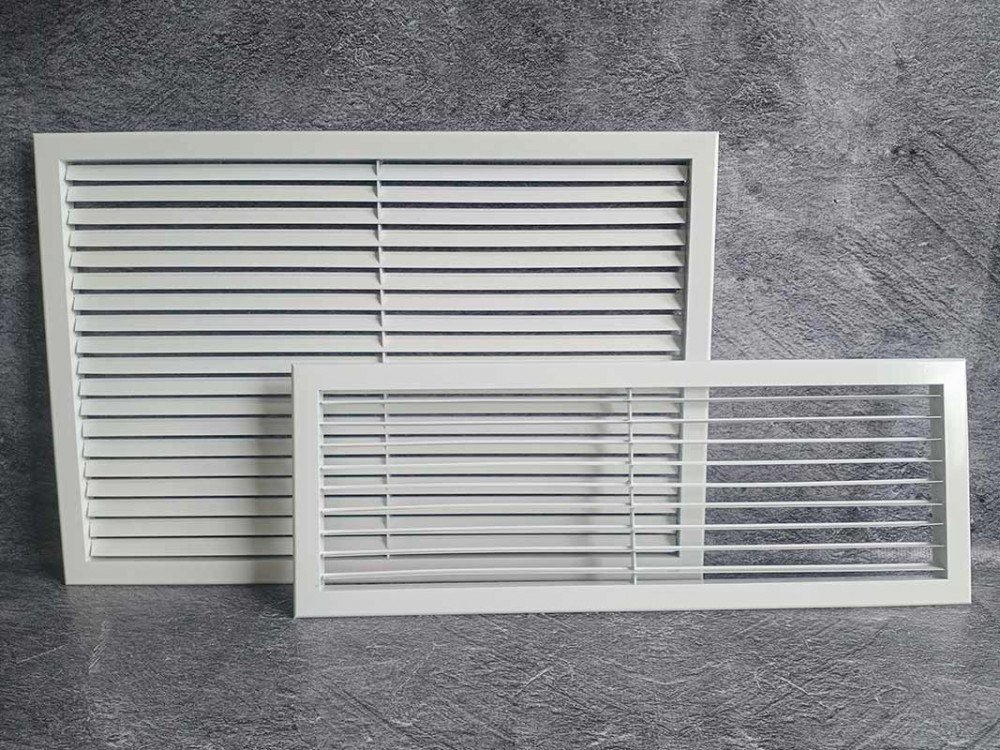

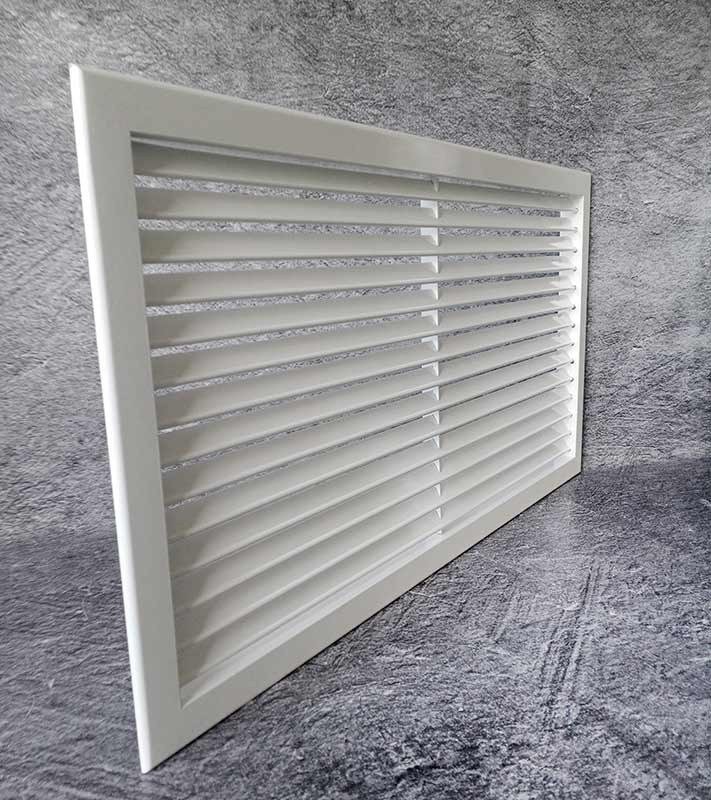

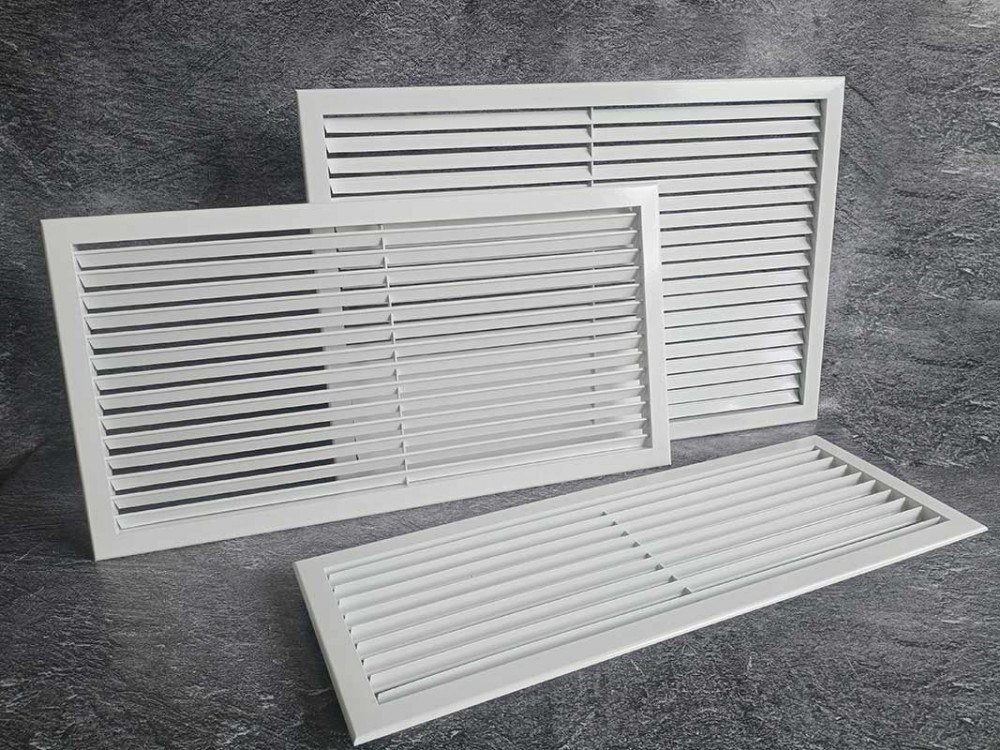

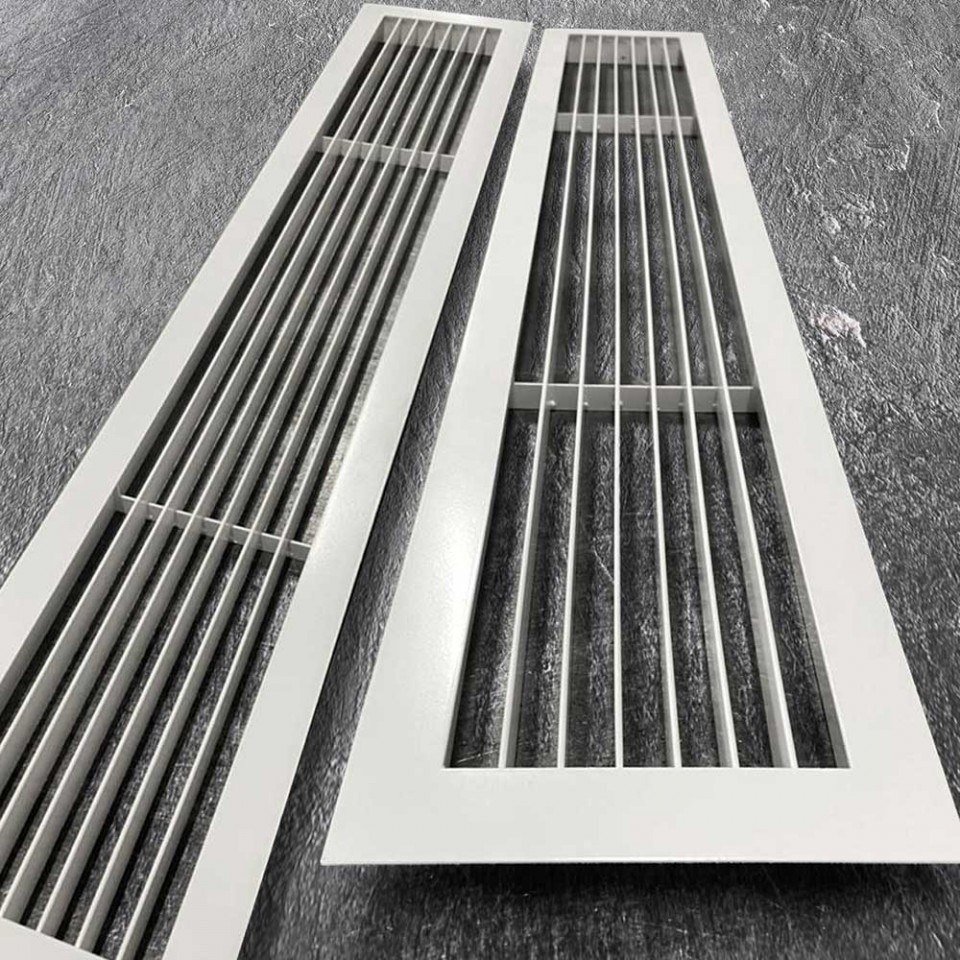

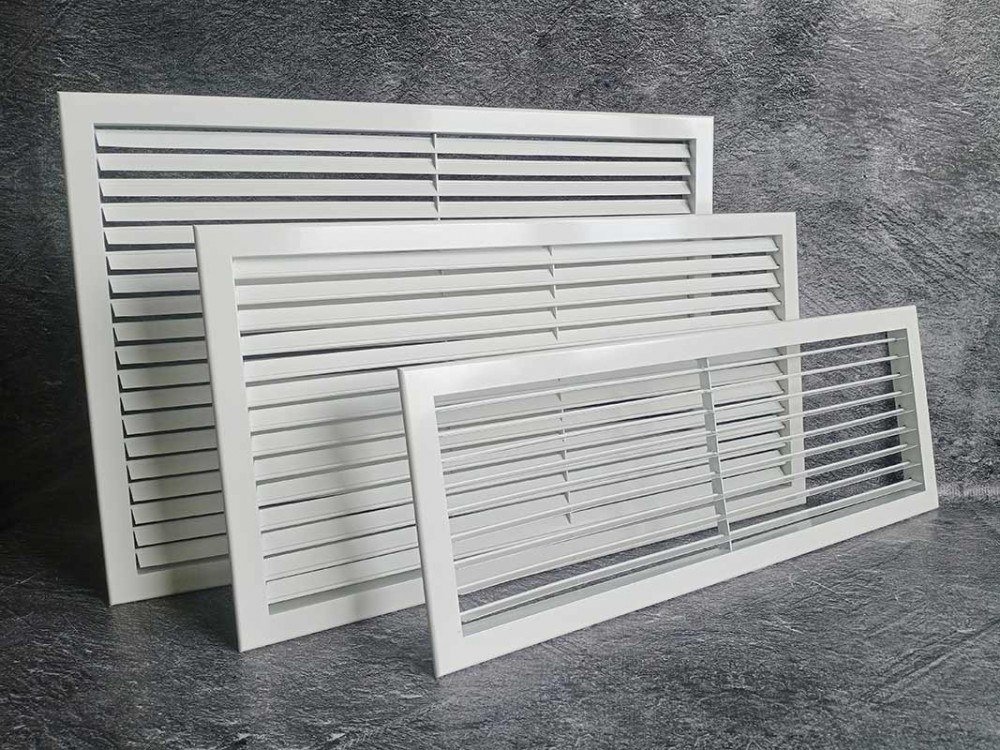

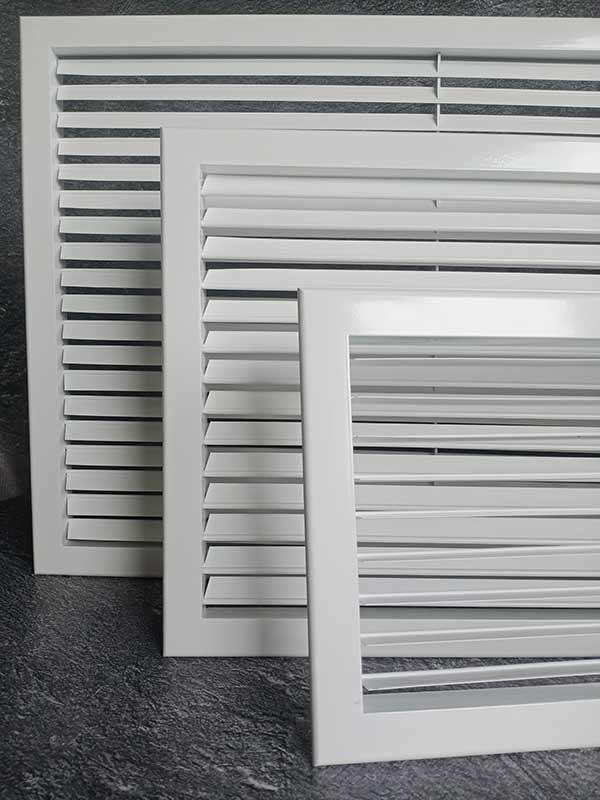

ОГРН-Г — вентиляционная решётка AIRS. Вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения.
Подобрать размер ОГРН-Г
Тип жалюзи
Тип 2
Тип 1
Угол наклона жалюзи
45°
90°
30°
Вариант крепления
без указания
отверстия под саморезы (О)
пружинные защёлки (П)
Монтажная рама
отсутствует
монтажная рама (МР)
Дополнительная комплектация
без доп. комплектации
фильтр
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Вентиляционная решётка ОГРН-Г применяется для вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения. Изделие защищает вентиляционный канал и придаёт проёму законченный вид, сохраняя пропускную способность системы.
Конструктивно решётка — встраиваемый, изготавливается из алюминиевого профиля АД31, окрашивается порошковой краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Особенности
Вент.система: Приточная и вытяжная
Назначение: Защита и эстетическое оформление вентиляционного отверстия
Применение: Вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения
Ламели: Один ряд статичных каплеобразных ламелей, расположенных горизонтально под углом 30˚, 45˚ или 90˚ во внутреннюю сторону (ОГРН-Г-1) или во внешнюю сторону (ОГРН-Г-2)
Комплектация: Монтажная рама (МР)
Размер
Минимальный: 150х100
Максимальный: 2900х2000 (при большем размере изготавливается из составных частей)
Материалы
Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018
Покрытие: Полимерно-порошковое окрашивание
Цвет: Любой цвет по каталогу RAL Classic (по умолчанию белый – RAL9016)

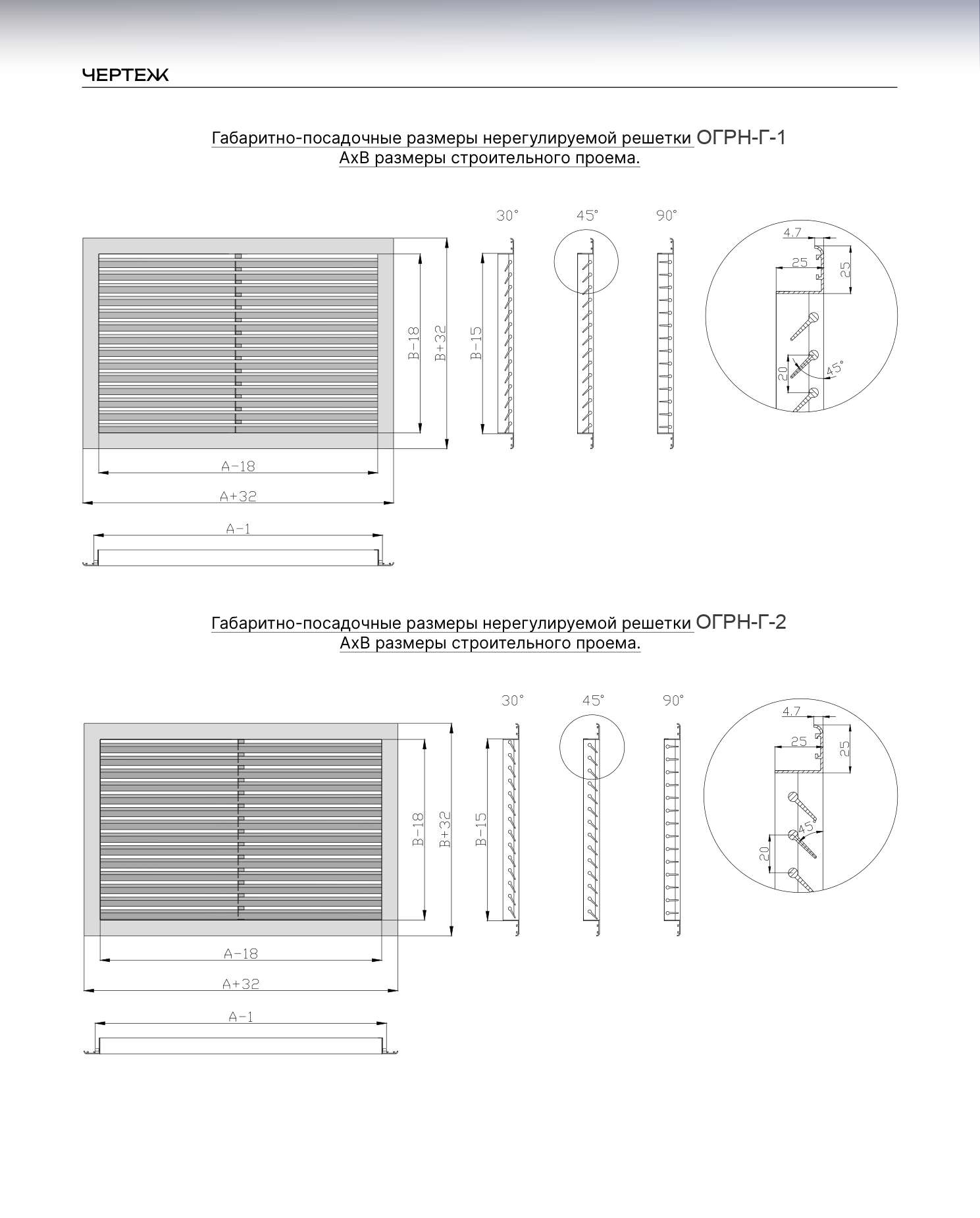

Чертёж и габаритные размеры ОГРН-Г:

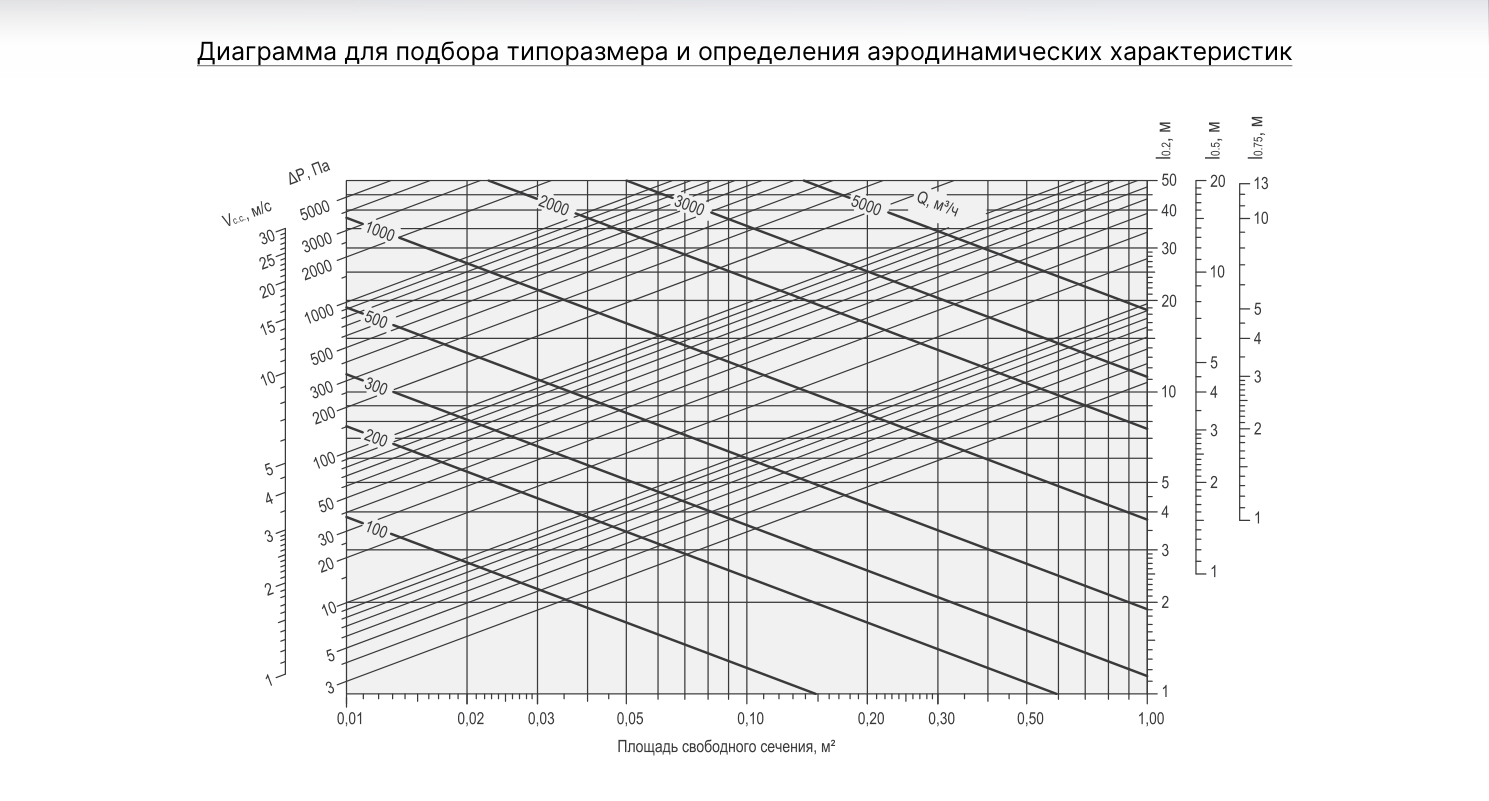

Аэродинамические характеристики ОГРН-Г (данные для подбора):
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ОГРН-Г (высота 100 мм):
Типоразмер, мм
Fс.с., м²
Масса, кг
100×100
0.007
0.16
150×100
0.011
0.21
200×100
0.015
0.25
250×100
0.019
0.29
300×100
0.023
0.34
400×100
0.031
0.43
500×100
0.040
0.52
600×100
0.048
0.60
700×100
0.056
0.69
800×100
0.064
0.78
900×100
0.072
0.87
1000×100
0.081
0.96
1100×100
0.089
1.05
1200×100
0.097
1.14
1300×100
0.105
1.22
1400×100
0.113
1.31
1500×100
0.122
1.40
1600×100
0.130
1.49
1700×100
0.138
1.58
1800×100
0.146
1.67
1900×100
0.154
1.75
2000×100
0.163
1.84

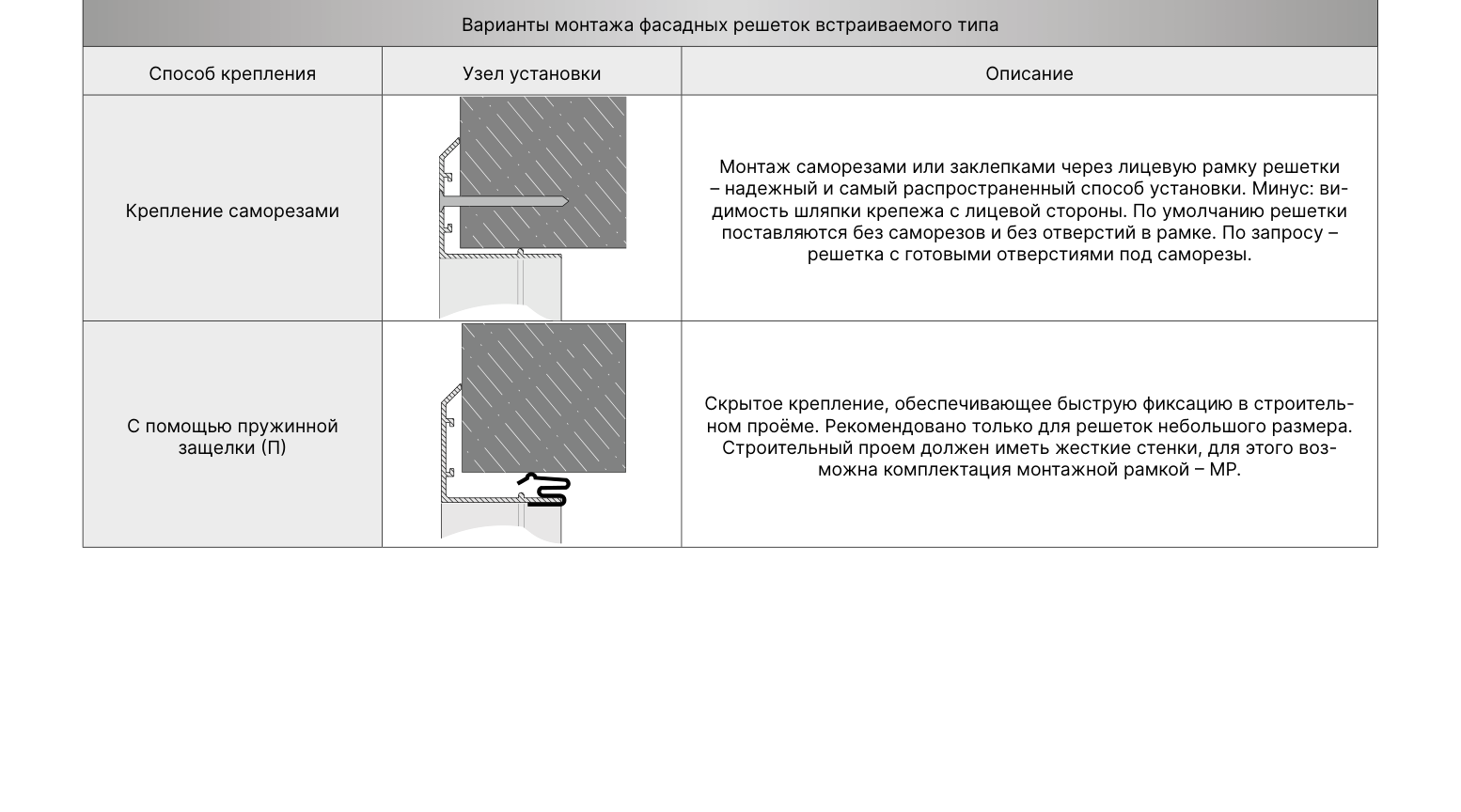

Схема монтажа решётки ОГРН-Г:
ОГРН-Г - 300×500 - RAL 9016 - П - G3 - МР
ОГРН-Г
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные фиксаторы
G3
Дополнительная комплектация: «–», фильтр (G3/G4/M5/F7/F9), P — выравниватель потока воздуха
