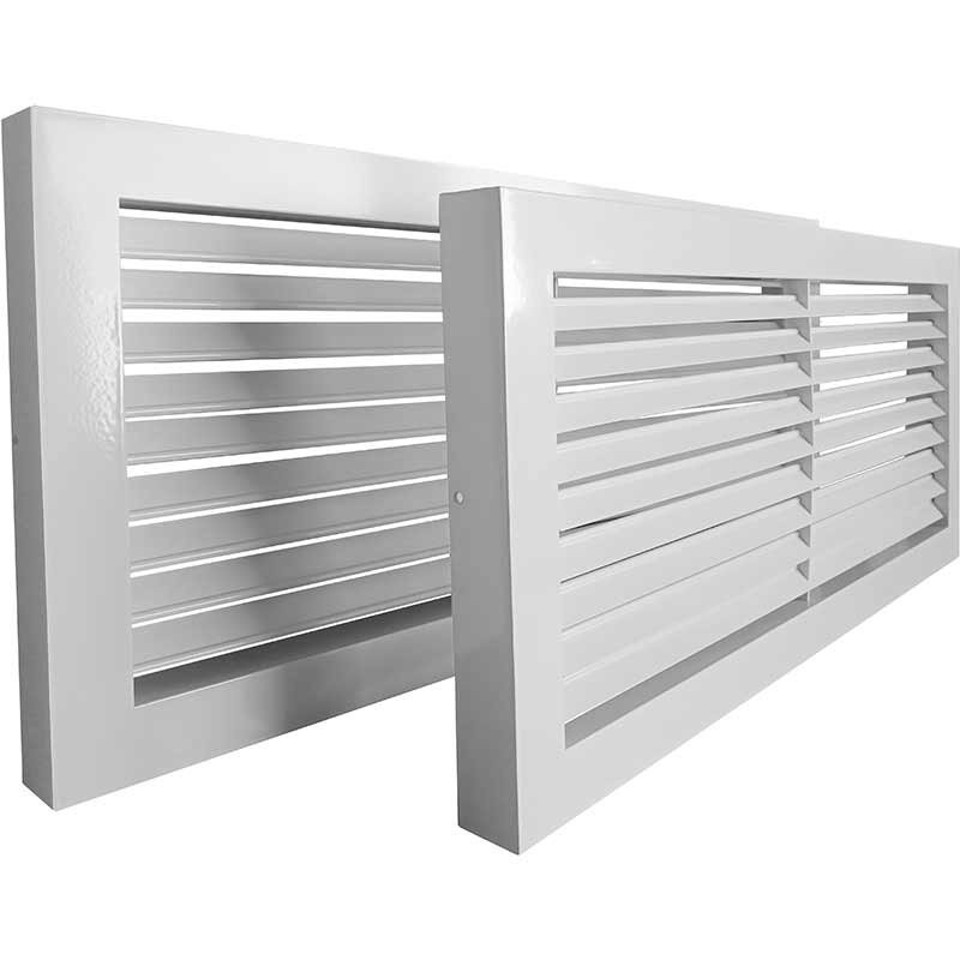

ОГРН-ГН — вентиляционная решётка AIRS. Вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения.
Подобрать размер ОГРН-ГН
Тип жалюзи
Тип 1
Тип 2
Угол наклона жалюзи
30°
45°
90°
Вариант крепления
без указания
отверстия под саморезы (О)
монтажная пластина (МП)
Монтажная рама
отсутствует
монтажная рама (МР)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×

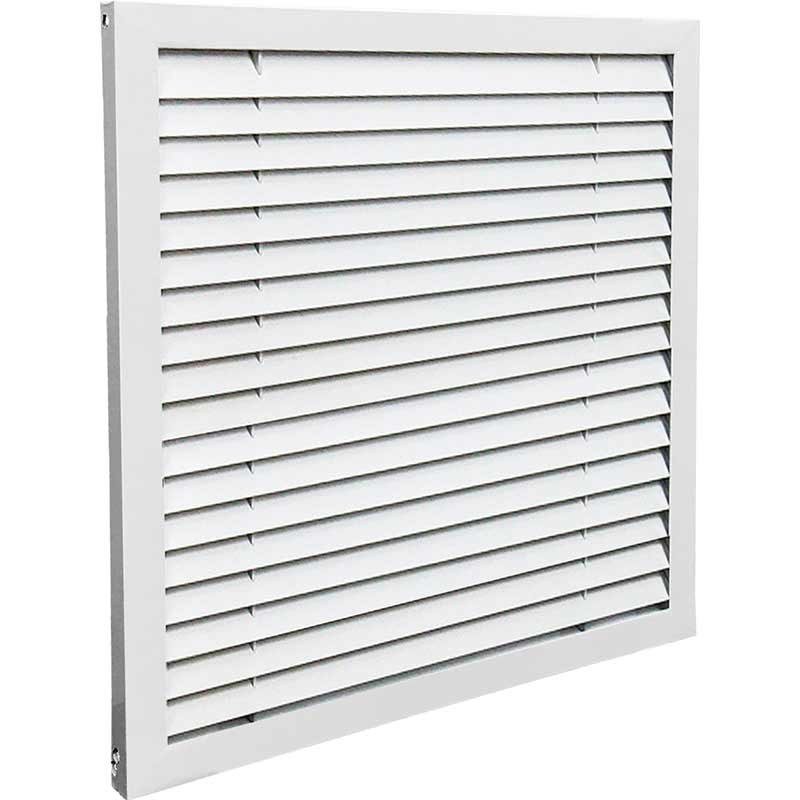

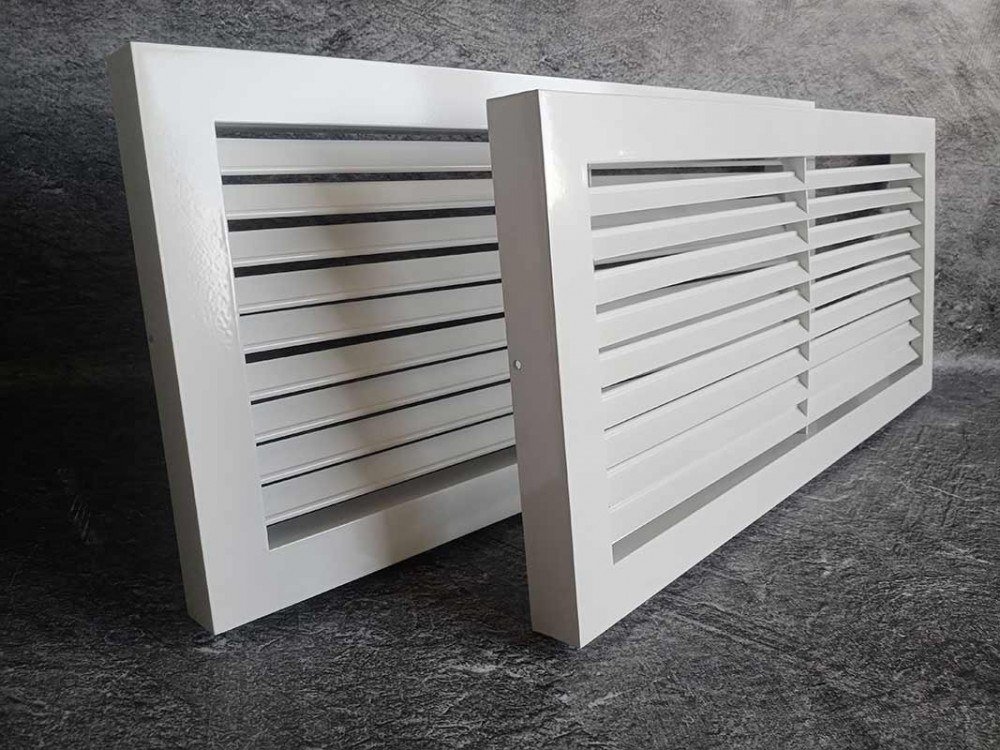

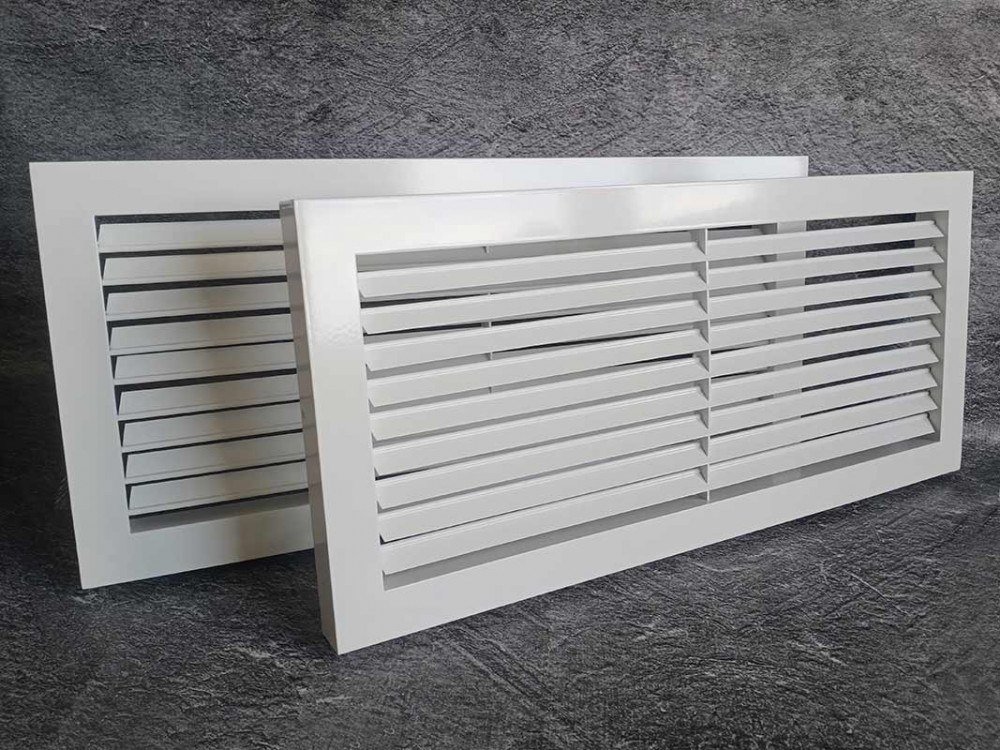

Вентиляционная решётка ОГРН-ГН применяется для вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения. Изделие защищает вентиляционный канал и придаёт проёму законченный вид, сохраняя пропускную способность системы.
Конструктивно решётка — накладной, изготавливается из алюминиевого профиля АД31, окрашивается порошковой краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Особенности
Вент.система: Приточная и вытяжная
Назначение: Защита и эстетическое оформление вентиляционного отверстия
Применение: Вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения

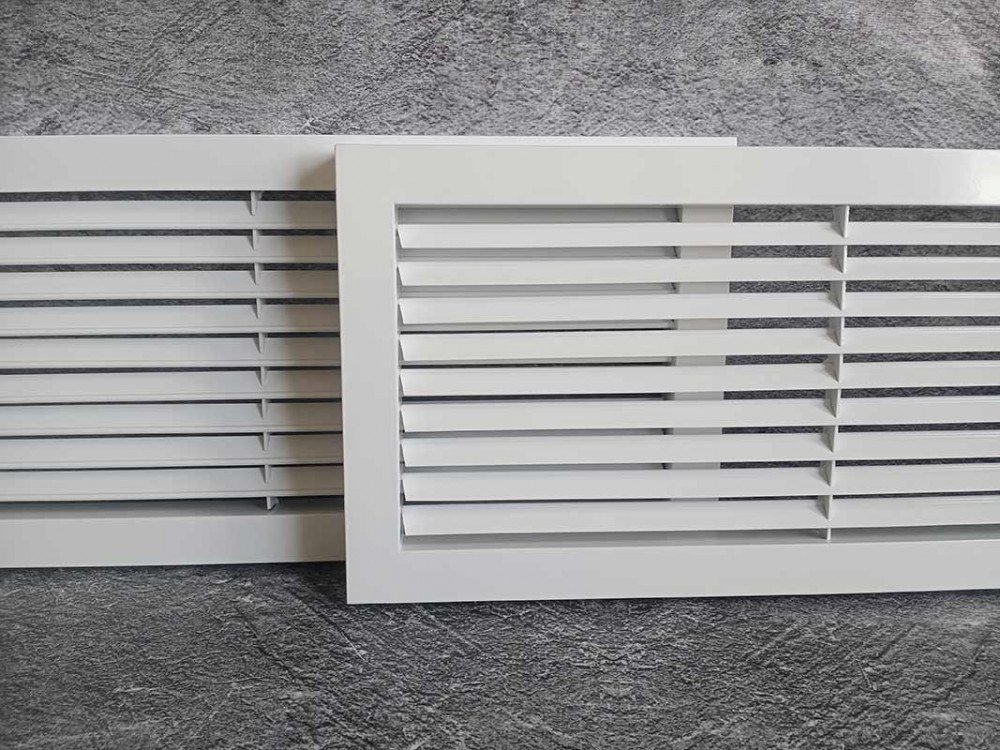

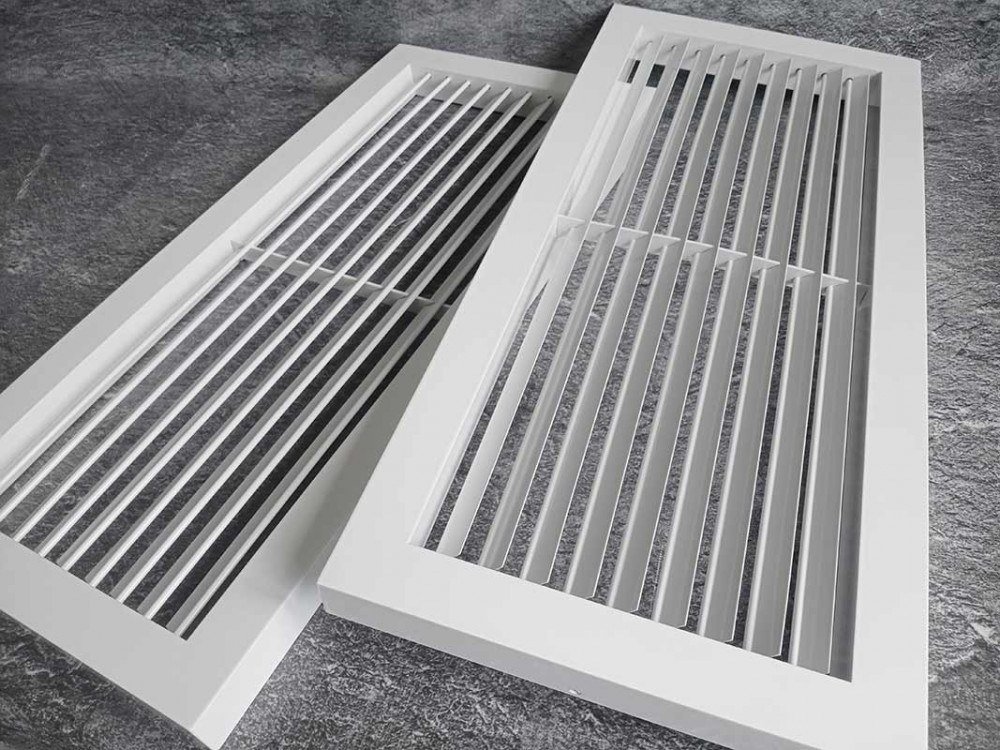

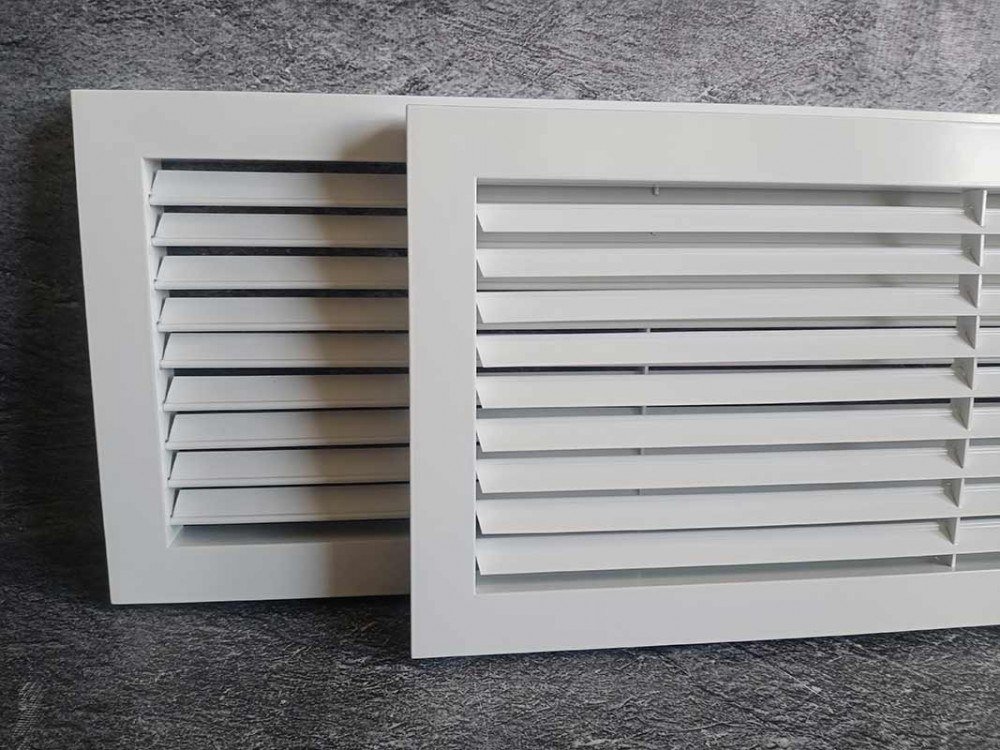

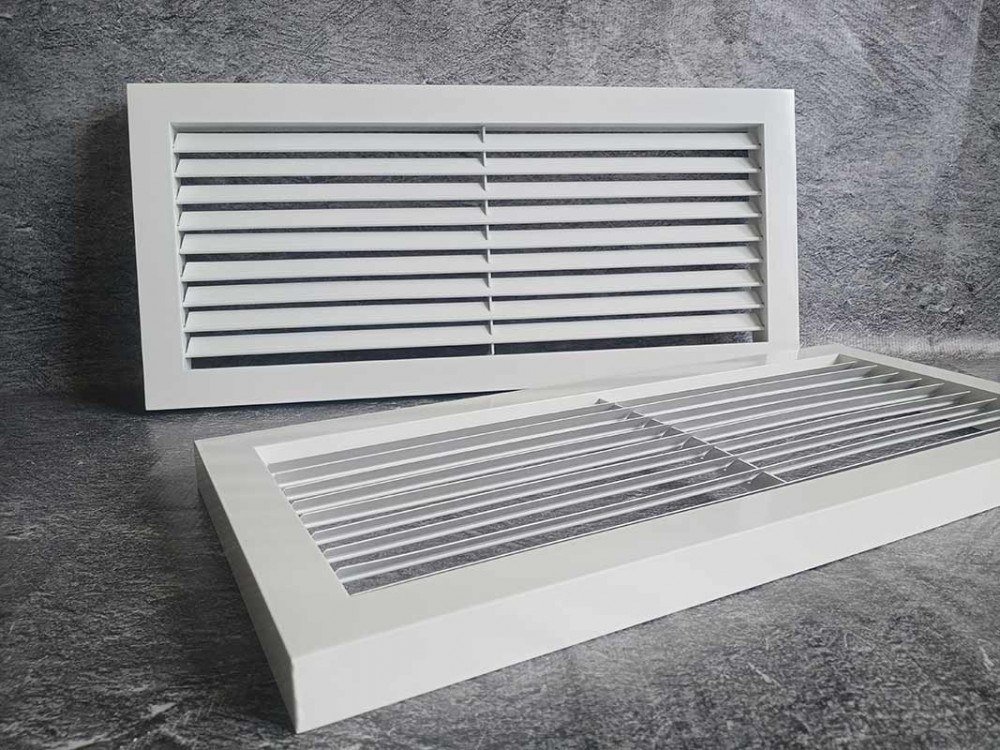

Ламели: Один ряд статичных каплеобразных ламелей, расположенных горизонтально под углом 30˚, 45˚ или 90˚ во внутреннюю сторону (ОГРН-ГН-1) или во внешнюю сторону (ОГРН-ГН-2)
Размер
Минимальный: 150х100
Максимальный: 2900х2000 (при большем размере изготавливается из составных частей)
Материалы
Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018
Покрытие: Полимерно-порошковое окрашивание
Цвет: Любой цвет по каталогу RAL Classic (по умолчанию белый – RAL9016)

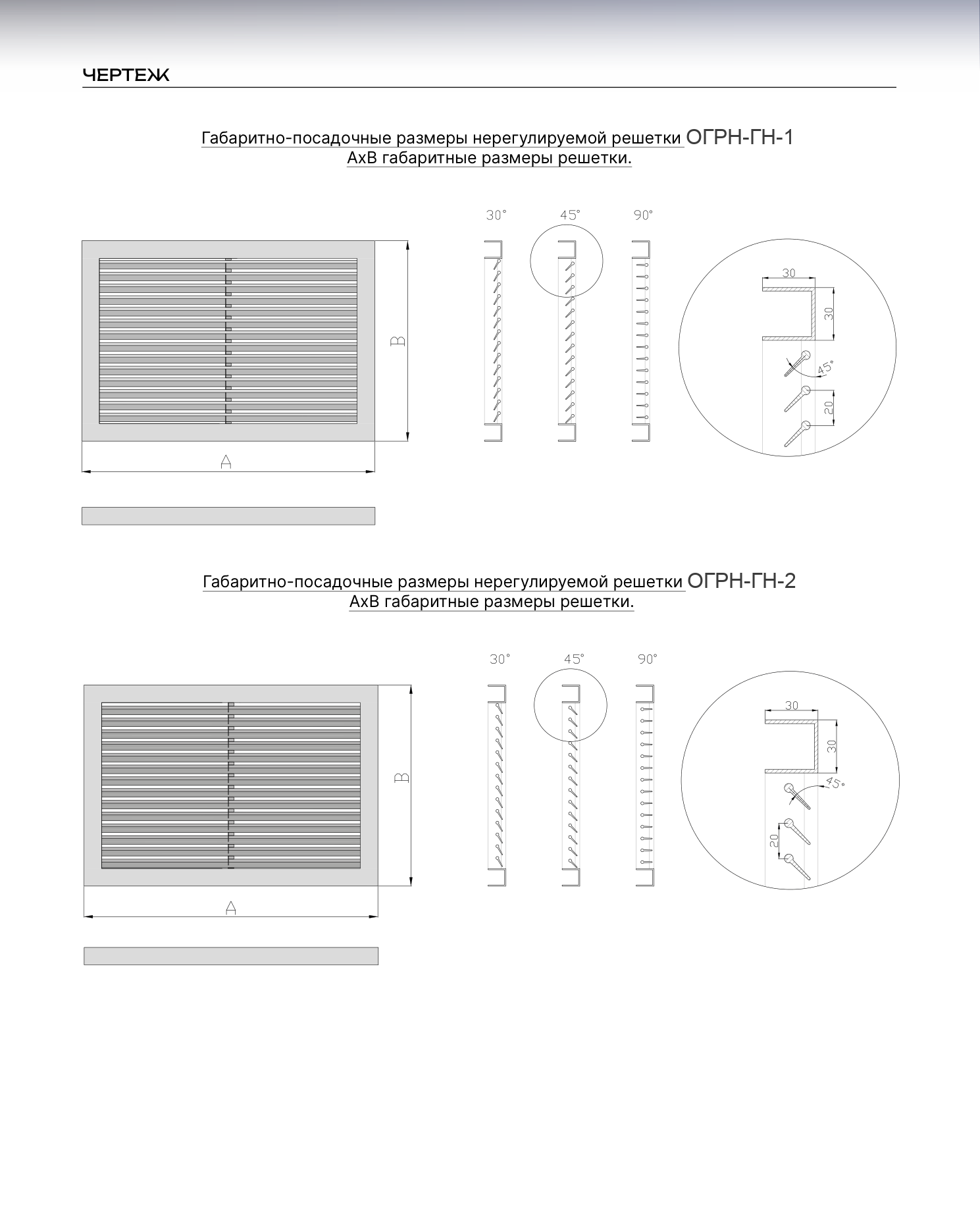

Чертёж и габаритные размеры ОГРН-ГН:

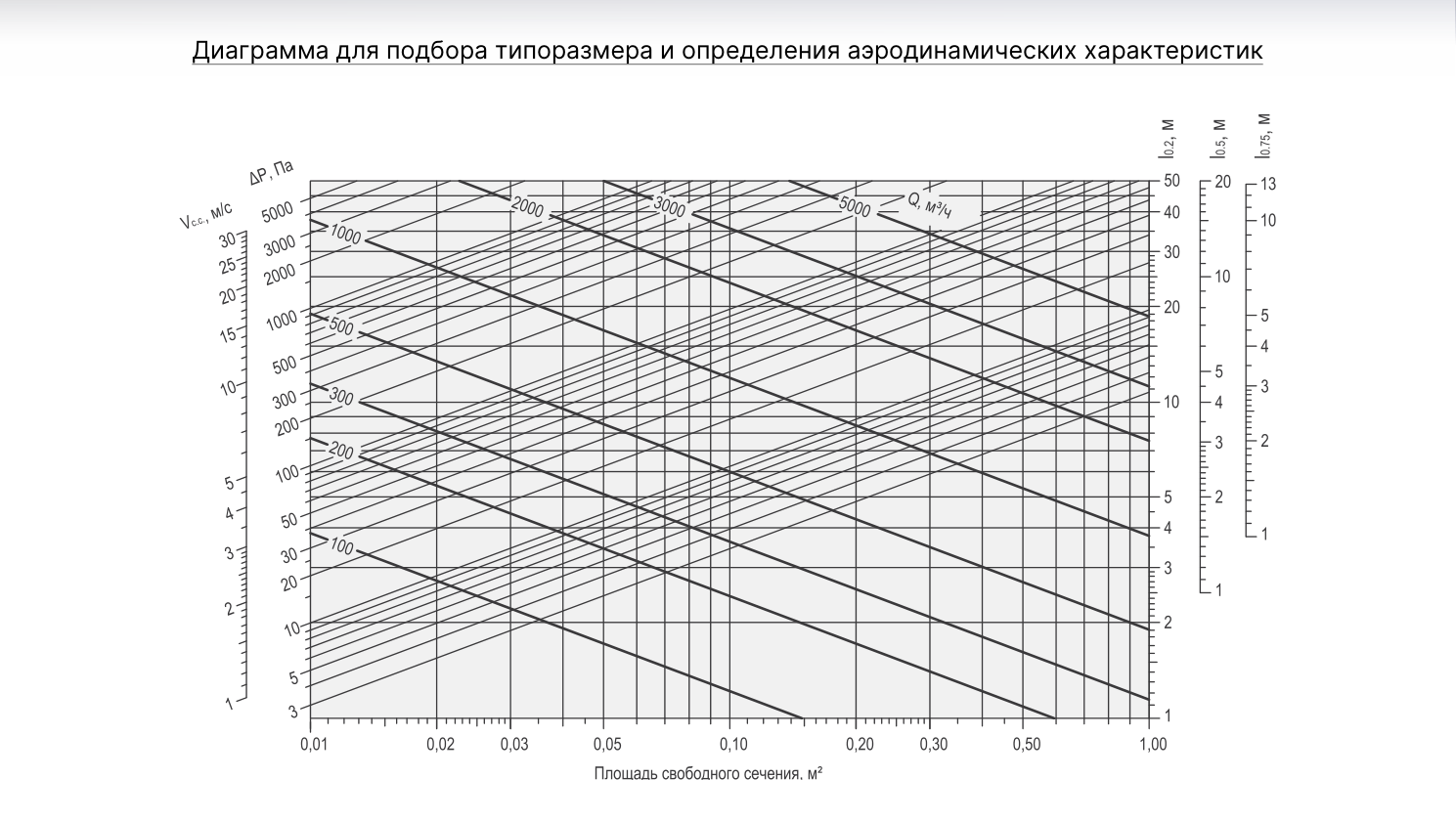

Аэродинамические характеристики ОГРН-ГН (данные для подбора):
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ОГРН-ГН (высота 100 мм):
Типоразмер, мм
Fс.с., м²
Масса, кг
100×100
0.002
0.15
150×100
0.004
0.19
200×100
0.006
0.23
250×100
0.008
0.27
300×100
0.010
0.31
400×100
0.014
0.39
500×100
0.018
0.48
600×100
0.022
0.56
700×100
0.026
0.64
800×100
0.030
0.72
900×100
0.034
0.81
1000×100
0.038
0.89
1100×100
0.042
0.97
1200×100
0.046
1.05
1300×100
0.050
1.14
1400×100
0.054
1.22
1500×100
0.058
1.30
1600×100
0.062
1.38
1700×100
0.066
1.46
1800×100
0.070
1.55
1900×100
0.074
1.63
2000×100
0.078
1.71

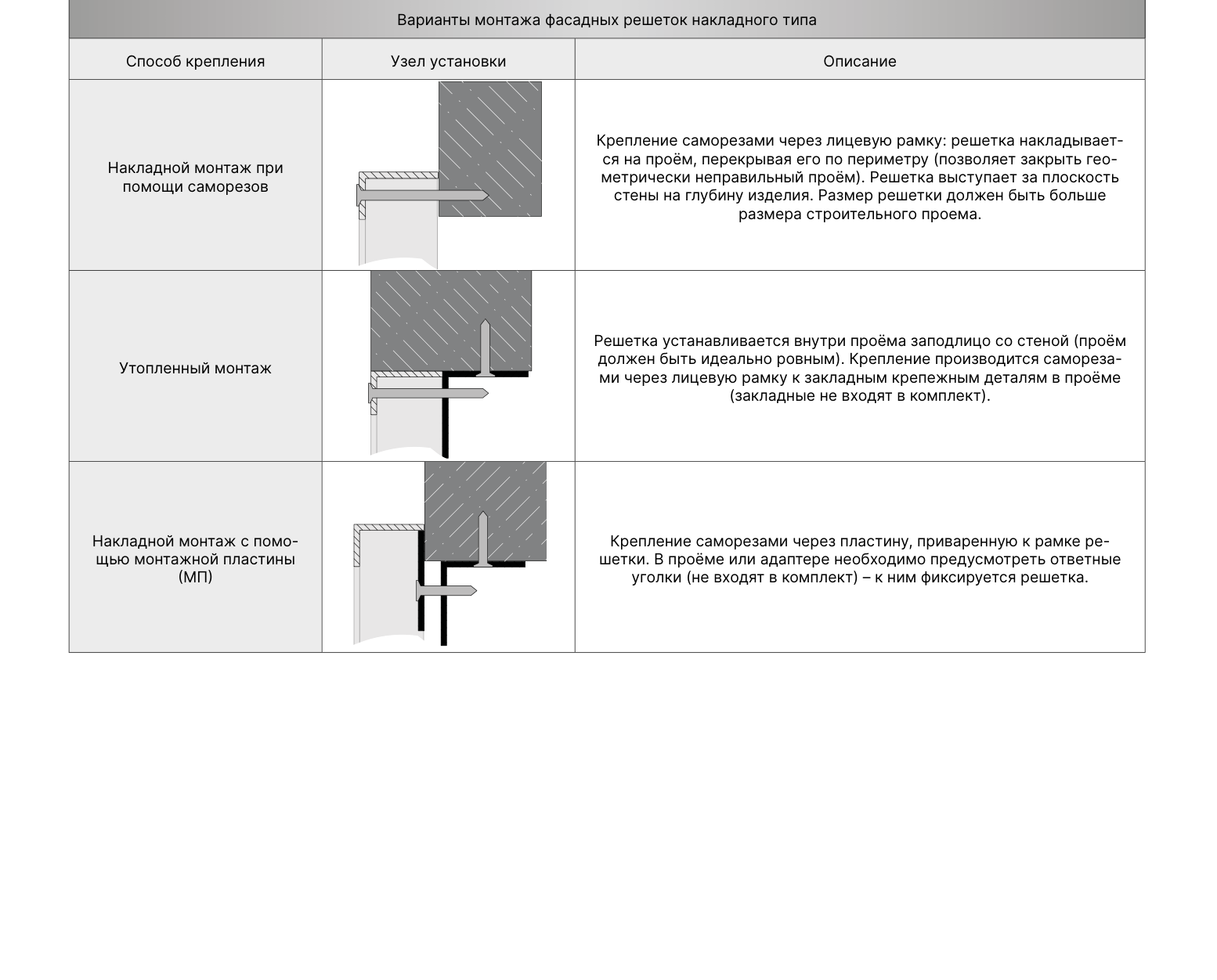

Схема монтажа решётки ОГРН-ГН:
ОГРН-ГН - 300×500 - RAL 9016 - П - G3 - МР
ОГРН-ГН
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные фиксаторы
G3
Дополнительная комплектация: «–», фильтр (G3/G4/M5/F7/F9), P — выравниватель потока воздуха
