НЩТ — вентиляционная решётка AIRS. Вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения.
Подобрать размер НЩТ
Вариант крепления
без указания
отверстия под саморезы (О)
пружинные защёлки (П)
Дополнительная комплектация
отсутствует
P
G3
G4
M5
F7
F9
Монтажная рама
отсутствует
монтажная рама (МР)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×

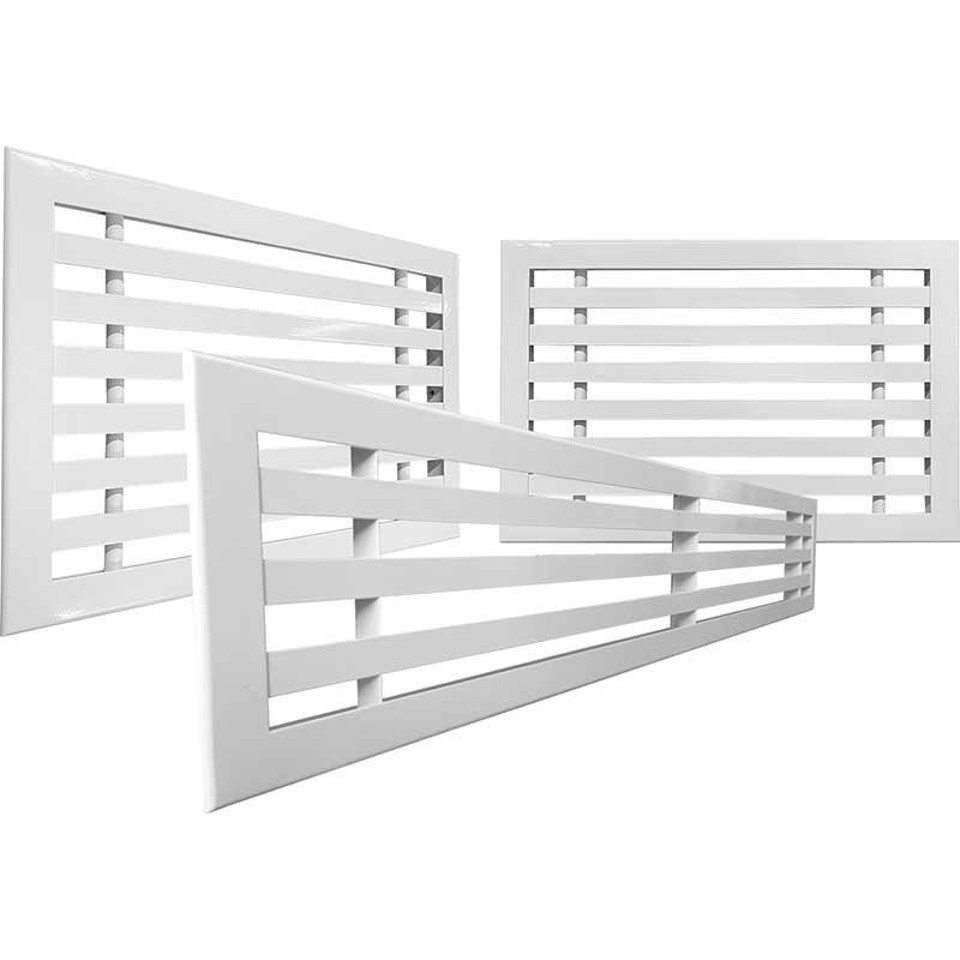

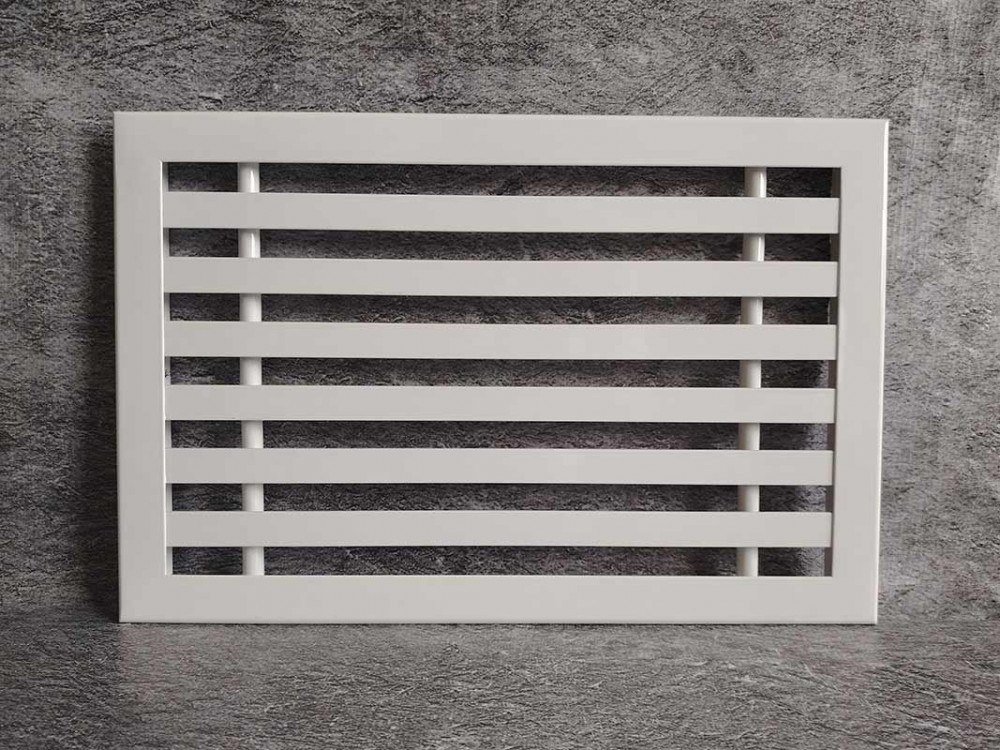

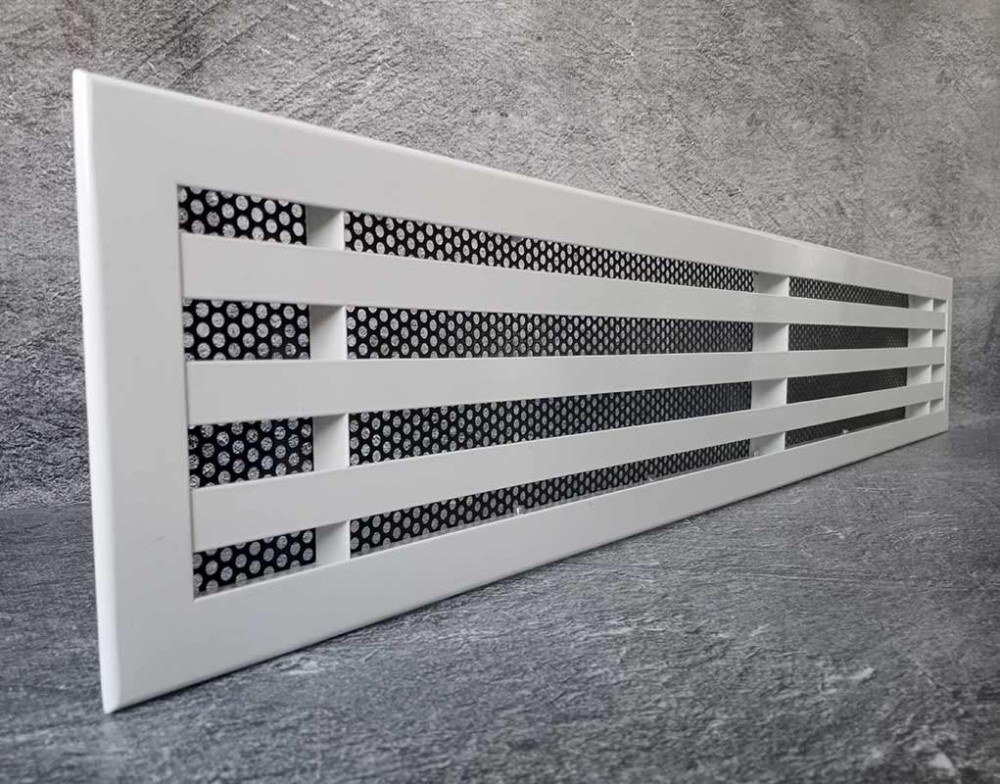

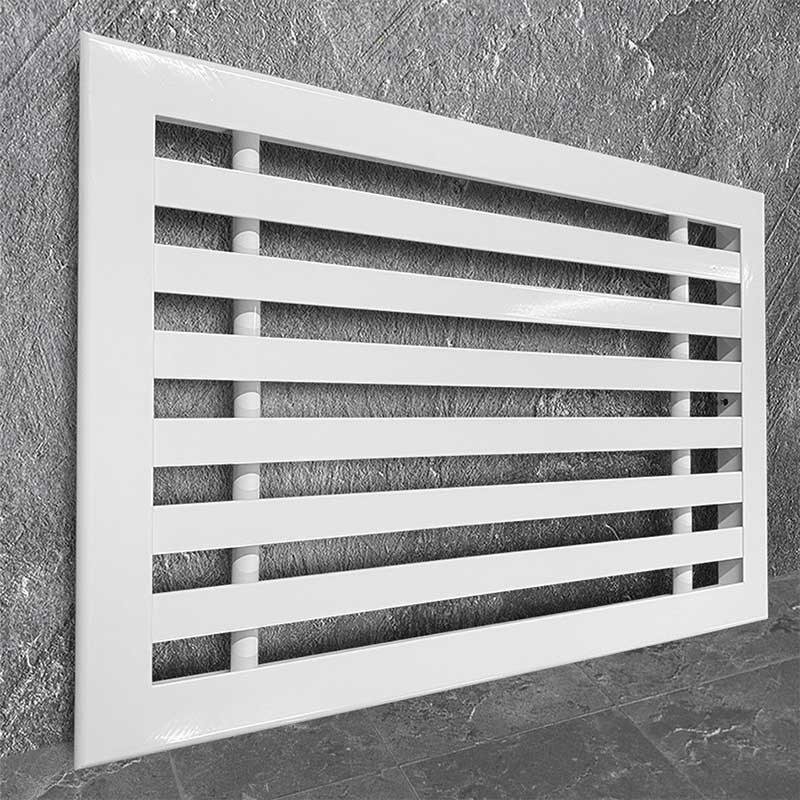

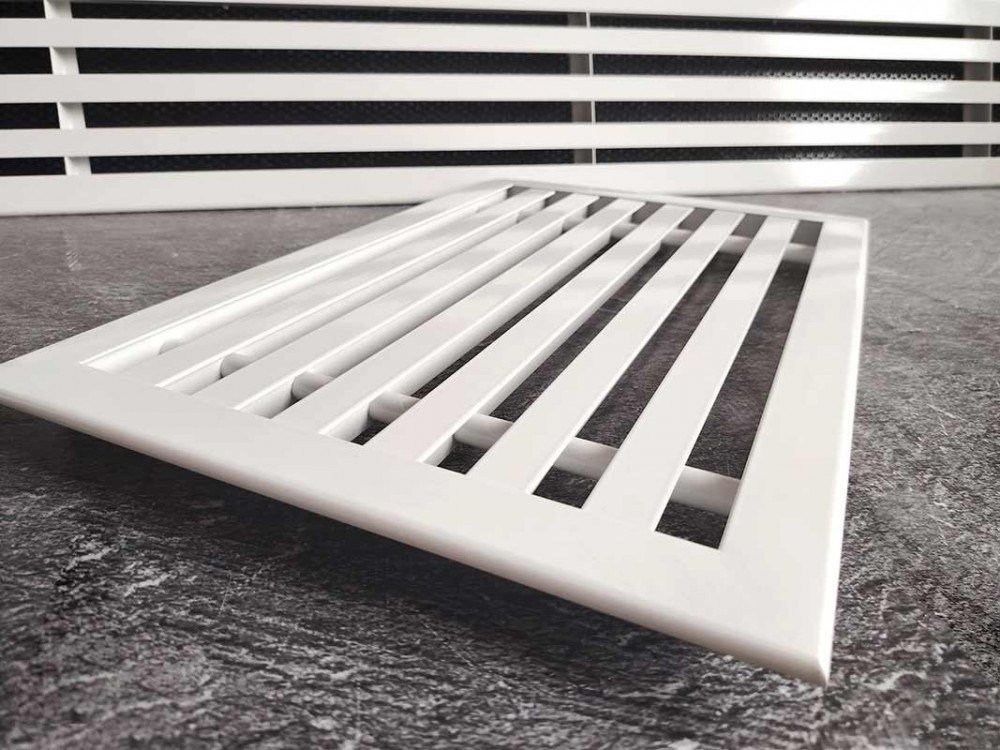

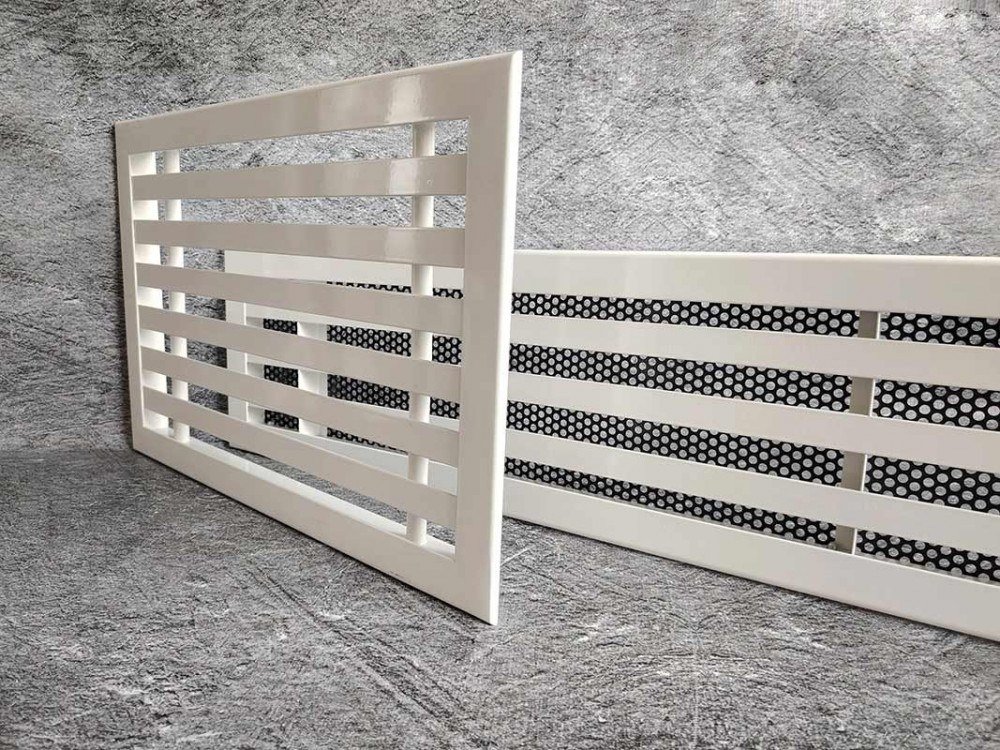

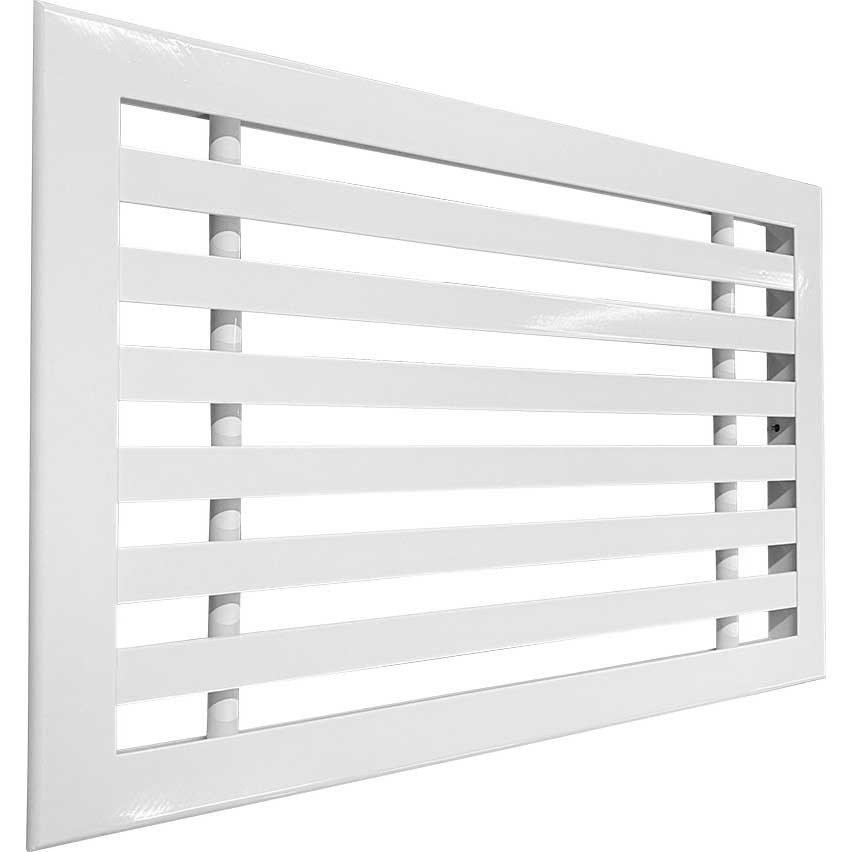

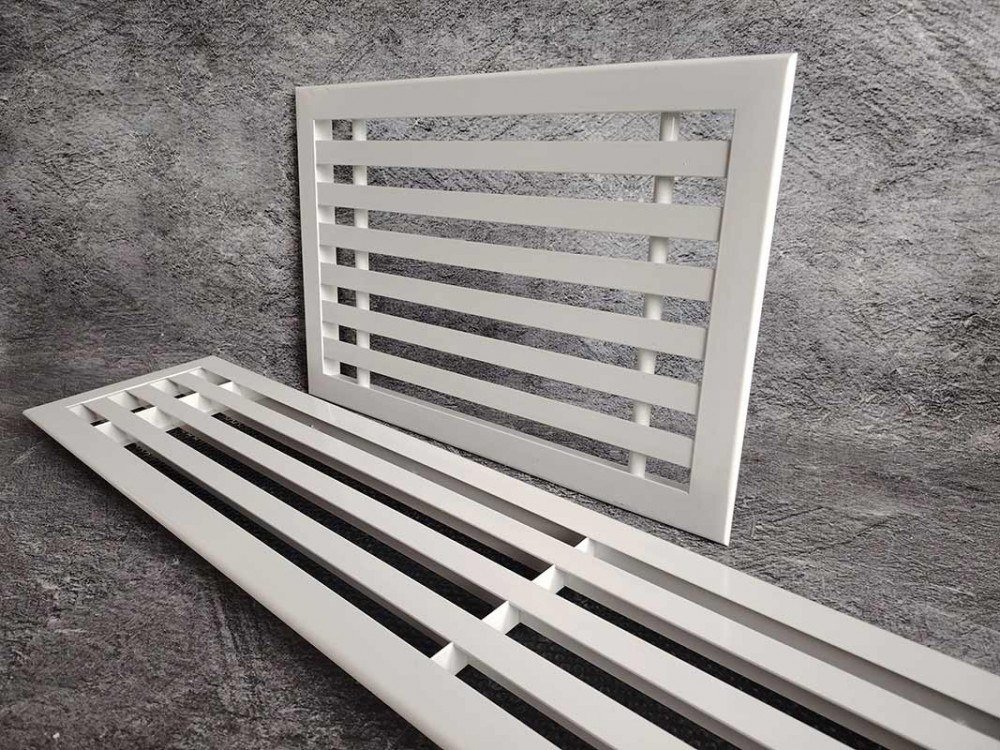

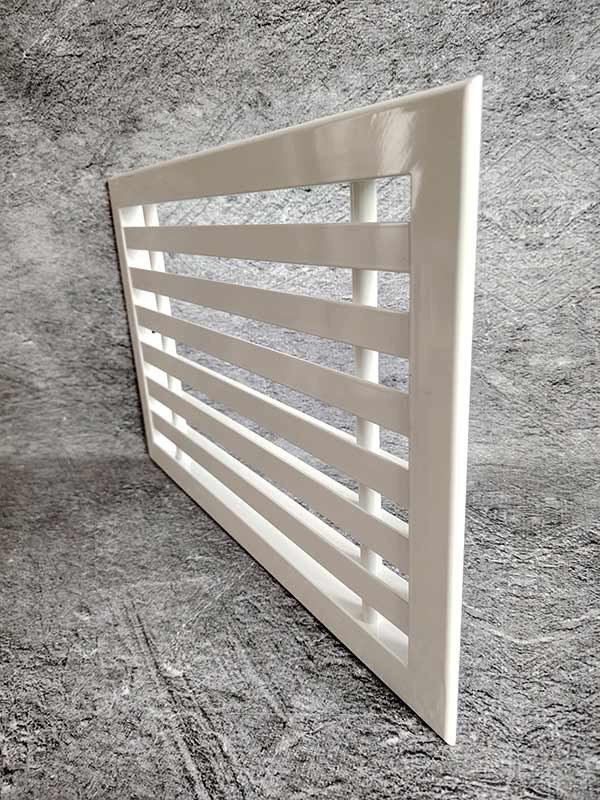

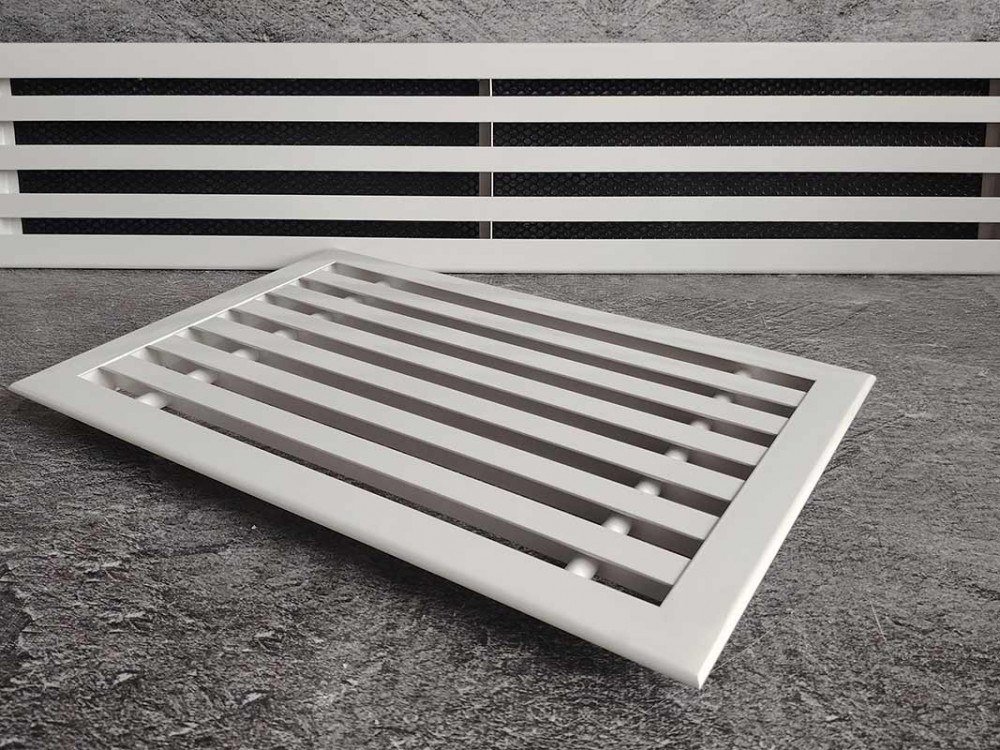

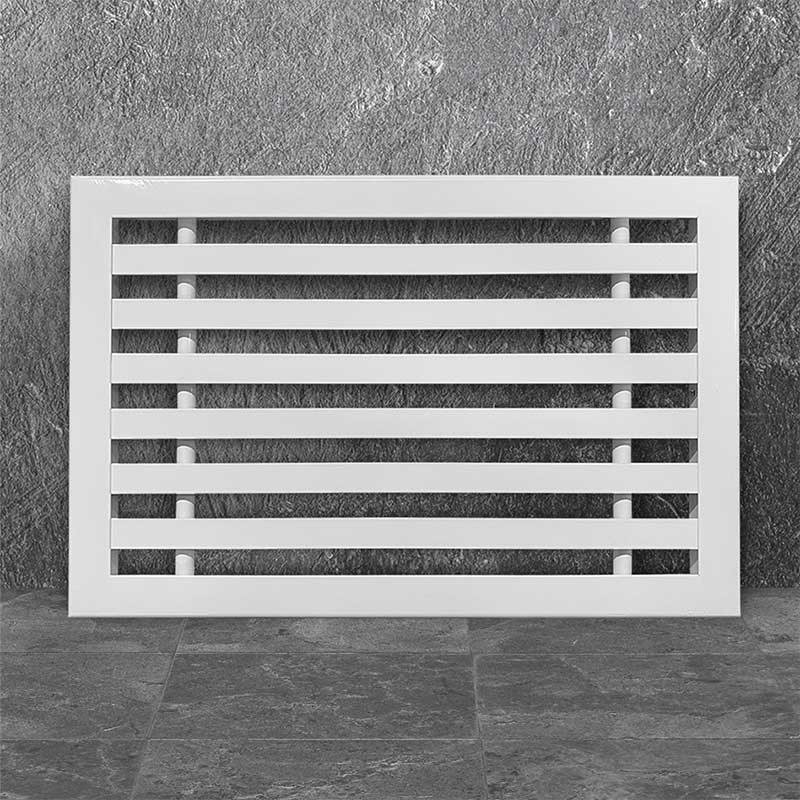

Вентиляционная решётка НЩТ применяется для вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения. Изделие защищает вентиляционный канал и придаёт проёму законченный вид, сохраняя пропускную способность системы.
Конструктивно решётка — встраиваемый, изготавливается из алюминиевого профиля АД31, окрашивается порошковой краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Особенности
Вент.система: Приточная и вытяжная
Назначение: Защита и эстетическое оформление вентиляционного отверстия
Применение: Вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения
КЖС: 0,5
Конструкция
Тип решетки: Встраиваемый
Рамка: Уголок 29х25
Ламели: T-образные ламели 20 мм, зафиксированные под углом 0˚относительно плоскости помощью гребенки или трубки ∅ 8 мм. Раздача воздуха происходит с углом отклонения 0˚

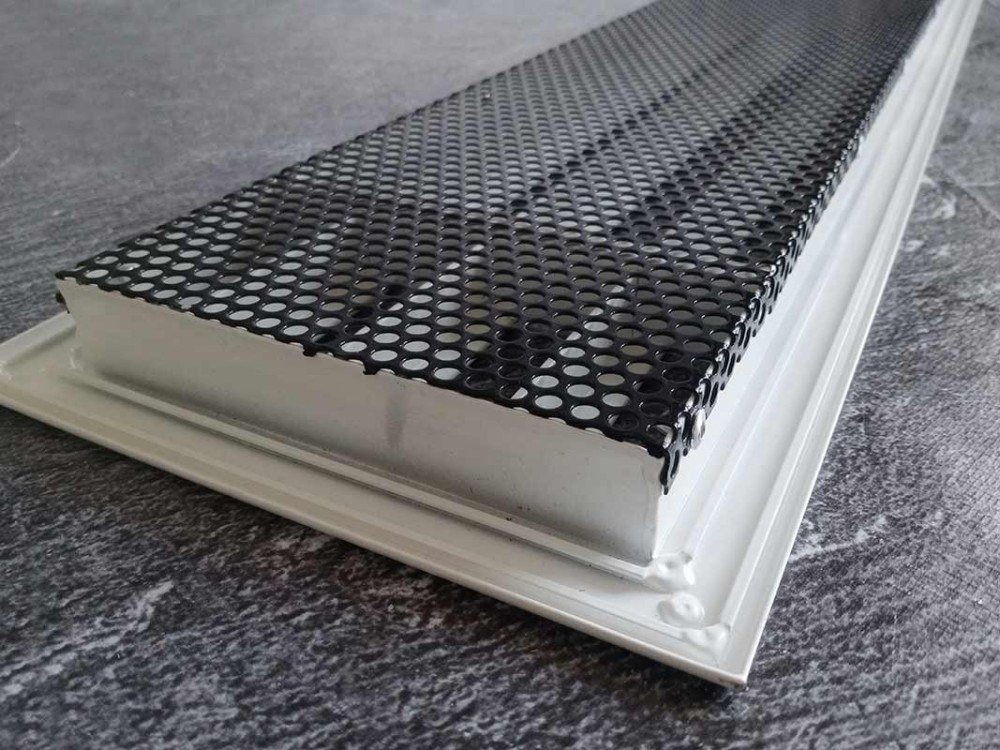

Комплектация: Фильтр, выравниватель потока воздуха (Р)
Размер
Минимальный: 80х80
Максимальный: 2900х1000 (при большем размере изготавливается из составных частей)
Материалы
Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018
Покрытие: Полимерно-порошковое окрашивание
Цвет: Любой цвет по каталогу RAL Classic (по умолчанию белый – RAL9016)

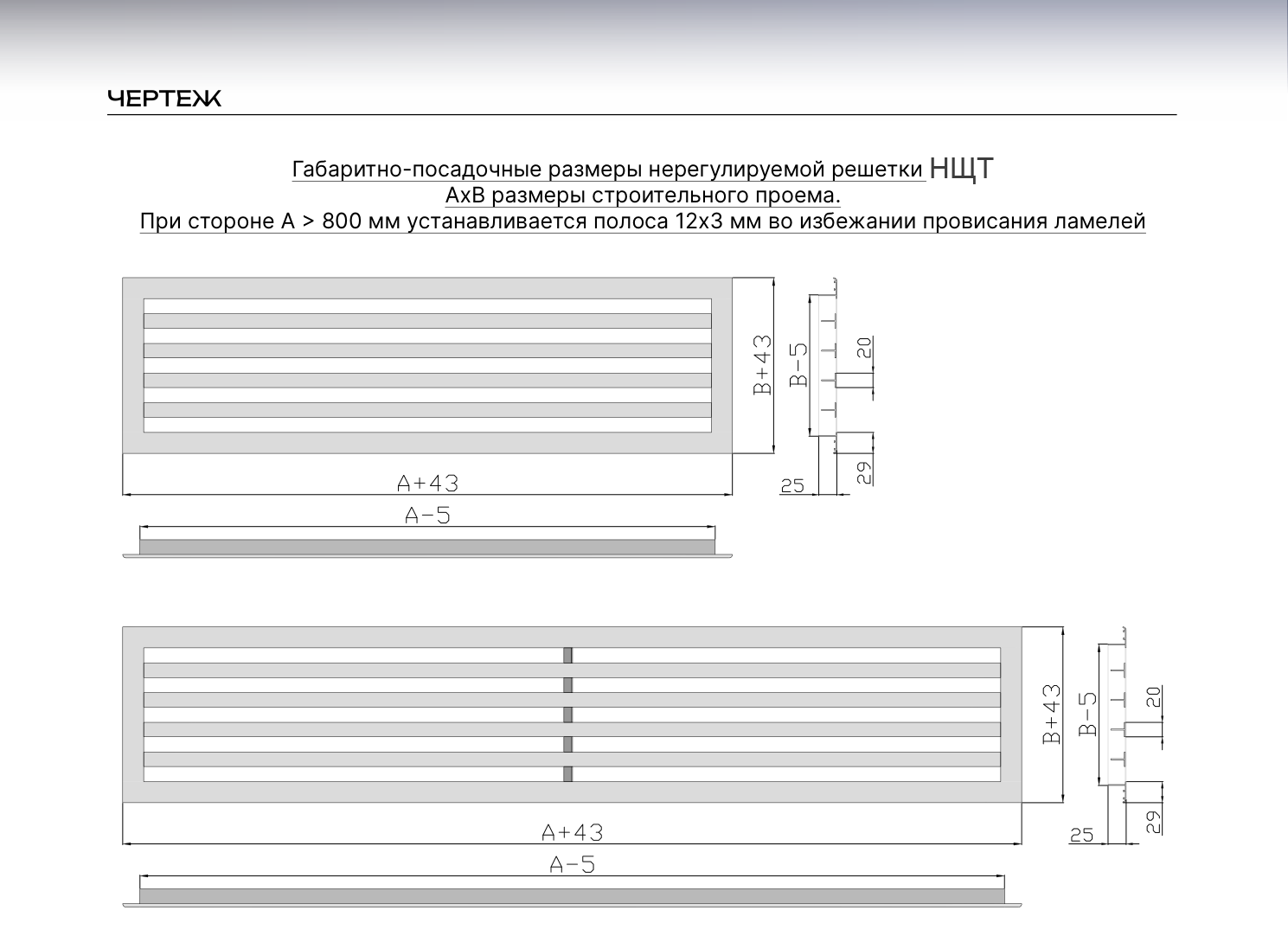

Чертёж и габаритные размеры НЩТ:

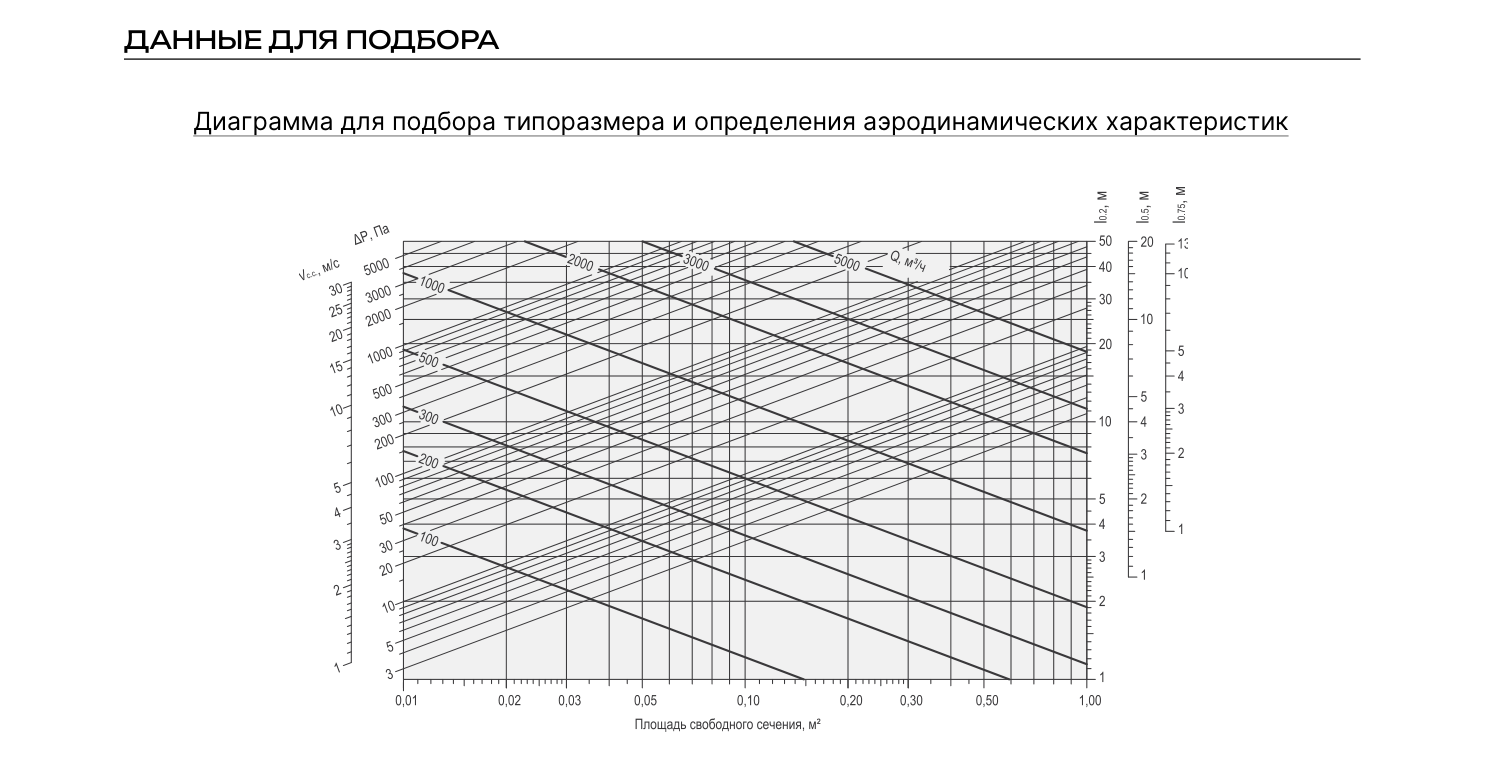

Аэродинамические характеристики НЩТ (данные для подбора):
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам НЩТ (высота 50 мм):
Типоразмер, мм
Fс.с., м²
Масса, кг
100×50
0.001
0.11
150×50
0.002
0.16
200×50
0.003
0.21
250×50
0.004
0.25
300×50
0.005
0.30
350×50
0.006
0.34
400×50
0.007
0.39
450×50
0.008
0.44
500×50
0.008
0.48
550×50
0.009
0.53
600×50
0.010
0.57
650×50
0.011
0.62
700×50
0.012
0.66
750×50
0.013
0.71
800×50
0.014
0.76
850×50
0.015
0.80
900×50
0.015
0.85
950×50
0.016
0.89
1000×50
0.017
0.94
1050×50
0.018
0.99
1100×50
0.019
1.03
1150×50
0.020
1.08
1200×50
0.021
1.12
1250×50
0.021
1.17
1300×50
0.022
1.21
1350×50
0.023
1.26
1400×50
0.024
1.31
1450×50
0.025
1.35
1500×50
0.026
1.40
1550×50
0.027
1.44
1600×50
0.028
1.49
1650×50
0.028
1.53
1700×50
0.029
1.58
1750×50
0.030
1.63
1800×50
0.031
1.67
1850×50
0.032
1.72
1900×50
0.033
1.76
1950×50
0.034
1.81
2000×50
0.035
1.86

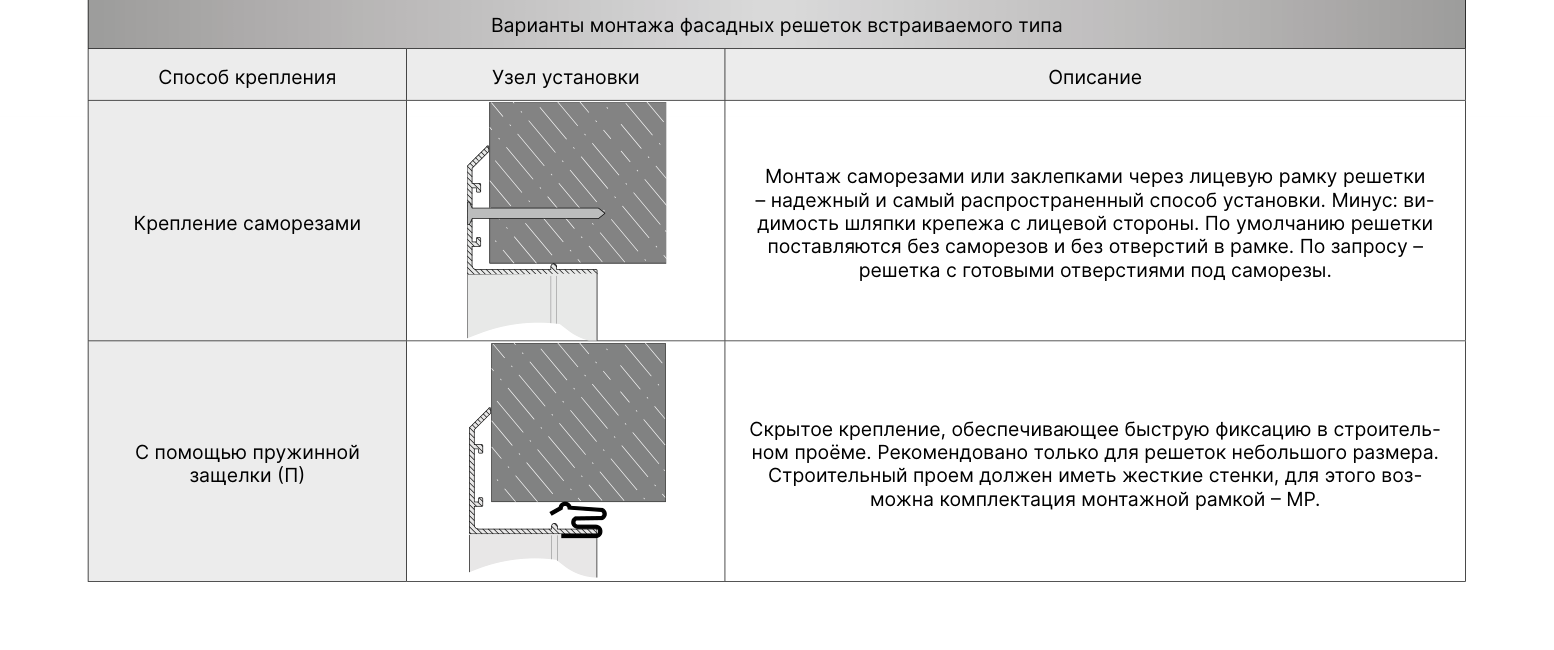

Схема монтажа решётки НЩТ:
НЩТ - 300×500 - RAL 9016 - П - G3 - МР
НЩТ
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные фиксаторы
G3
Дополнительная комплектация: «–», фильтр (G3/G4/M5/F7/F9), P — выравниватель потока воздуха
