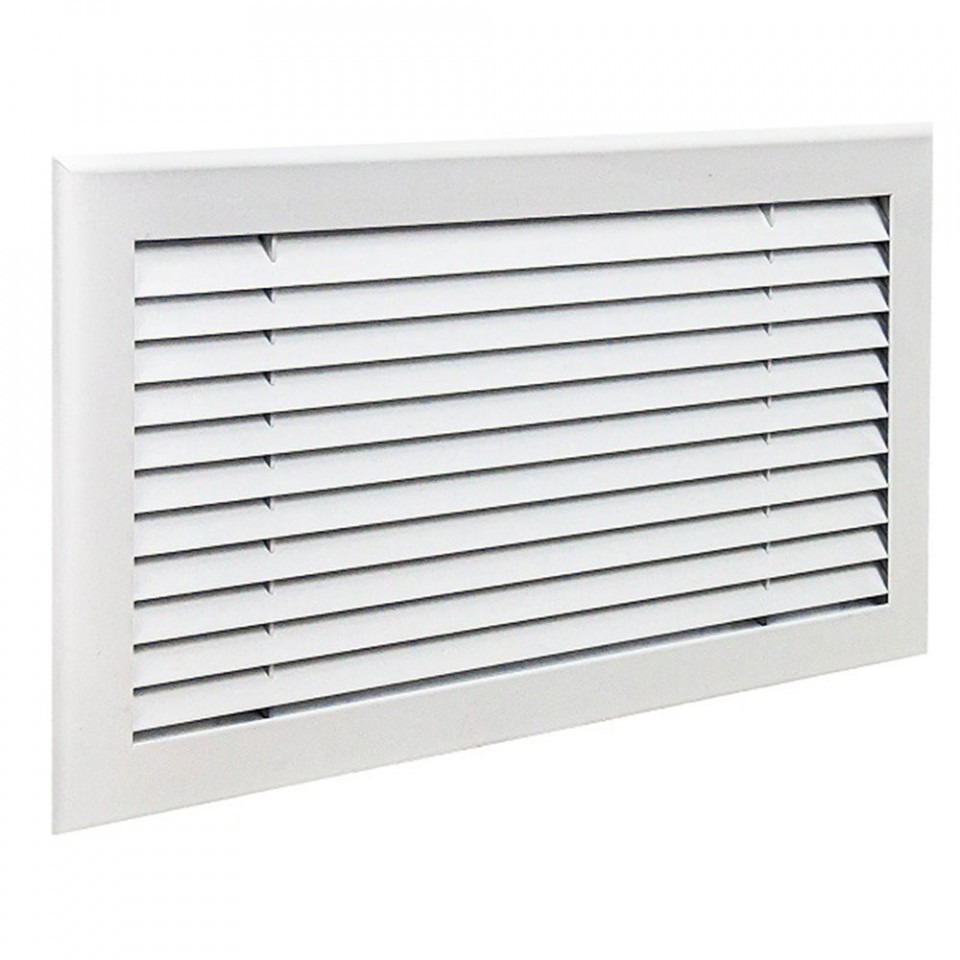

Настенная решётка с клапаном ОГРНБ-Г

Особенности

• Вент.система: Приточная и вытяжная
• Назначение: Защита, эстетическое оформление вентиляционного отверстия и регулировка объема подаваемого воздуха
• Применение: Вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения
• КЖС: ОГРНБ-Г-30° – 0,28; ОГРНБ-Г-45° – 0,46; ОГРНБ-Г-90° – 0,63

Конструкция

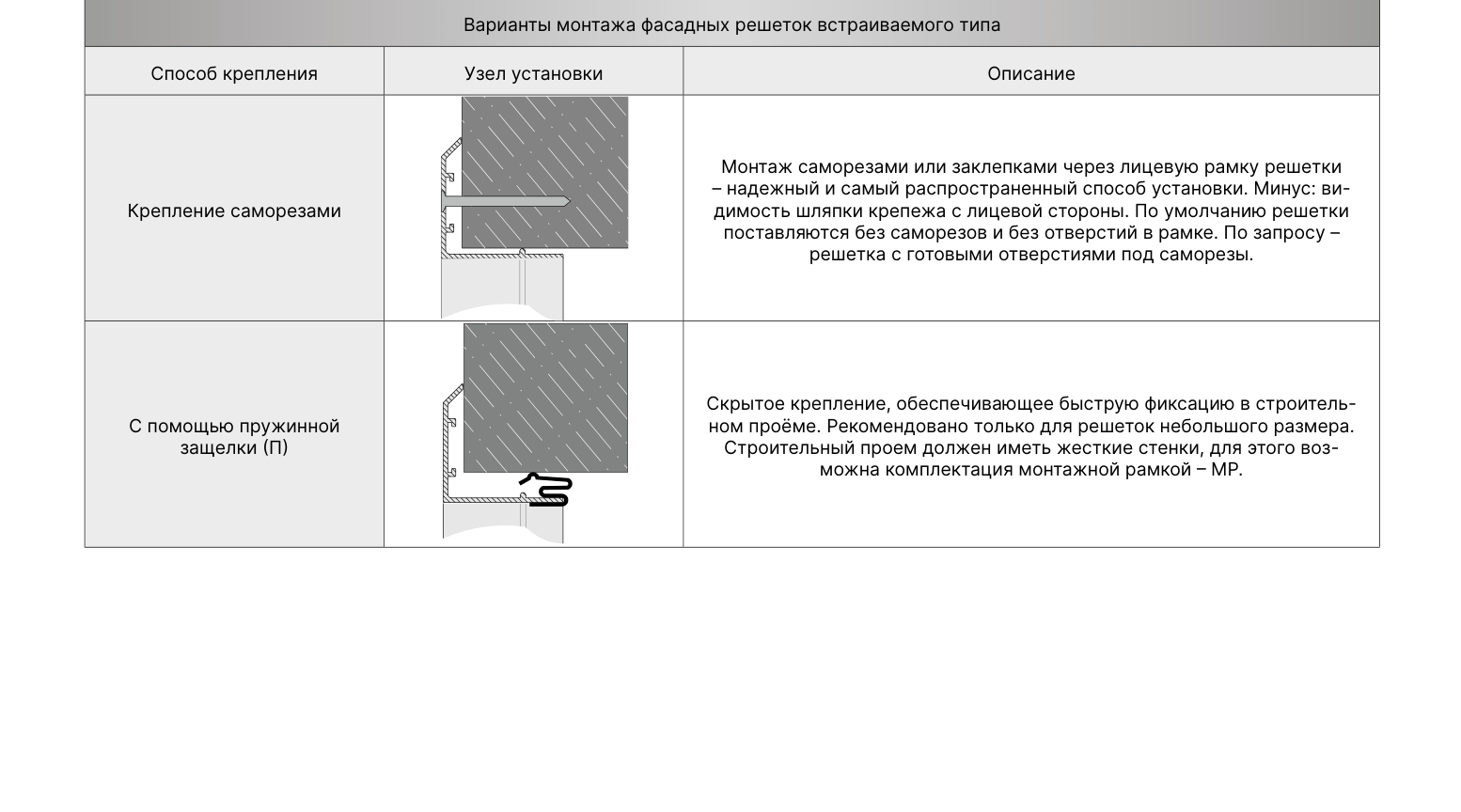

• Тип решетки: Встраиваемый
• Рамка: Уголок 25х25
• Ламели: Один ряд статичных каплеобразных ламелей, расположенных горизонтально под углом 30˚, 45˚ или 90˚ во внутреннюю сторону (ОГРНБ-Г-1) или во внешнюю сторону (ОГРНБ-Г-2) Опция Клапан расхода воздуха

Размер

• Минимальный: 150х100
• Максимальный: 2900х2500 (при большем размере изготавливается из составных частей)

Материалы

• Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018
• Покрытие: Полимерно-порошковое окрашивание
• Цвет: Любой цвет по каталогу RAL Classic (по умолчанию белый – RAL9016) Клапан расхода воздуха Рамка – листовая оцинкованная сталь; лопатки – алюминиевый профиль АДЗ1 (ГОСТ 22233-2018); комплектующие (шестеренки и втулки) – пластик. Без покрытия

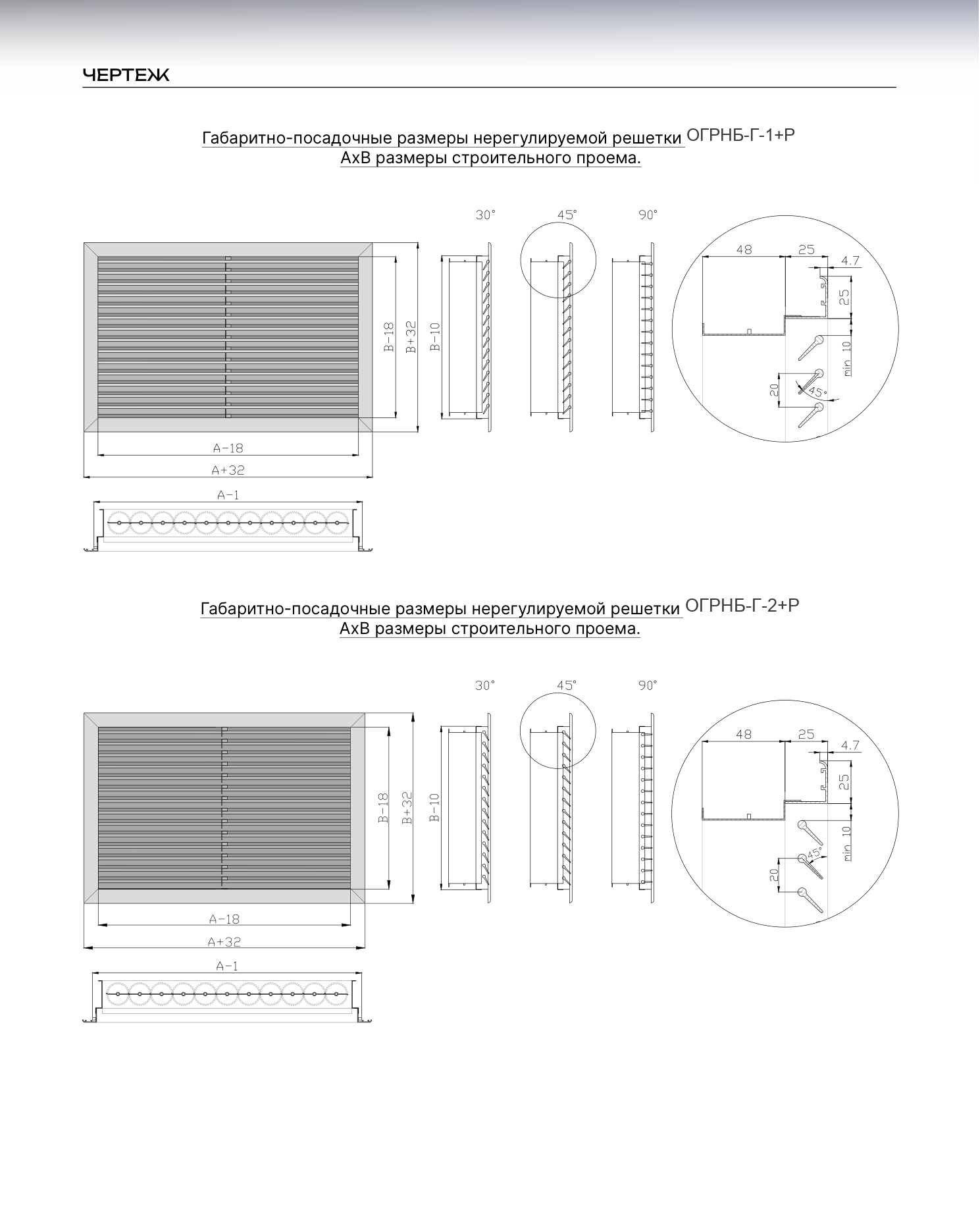

Чертёж и габаритные размеры ОГРНБ-Г:

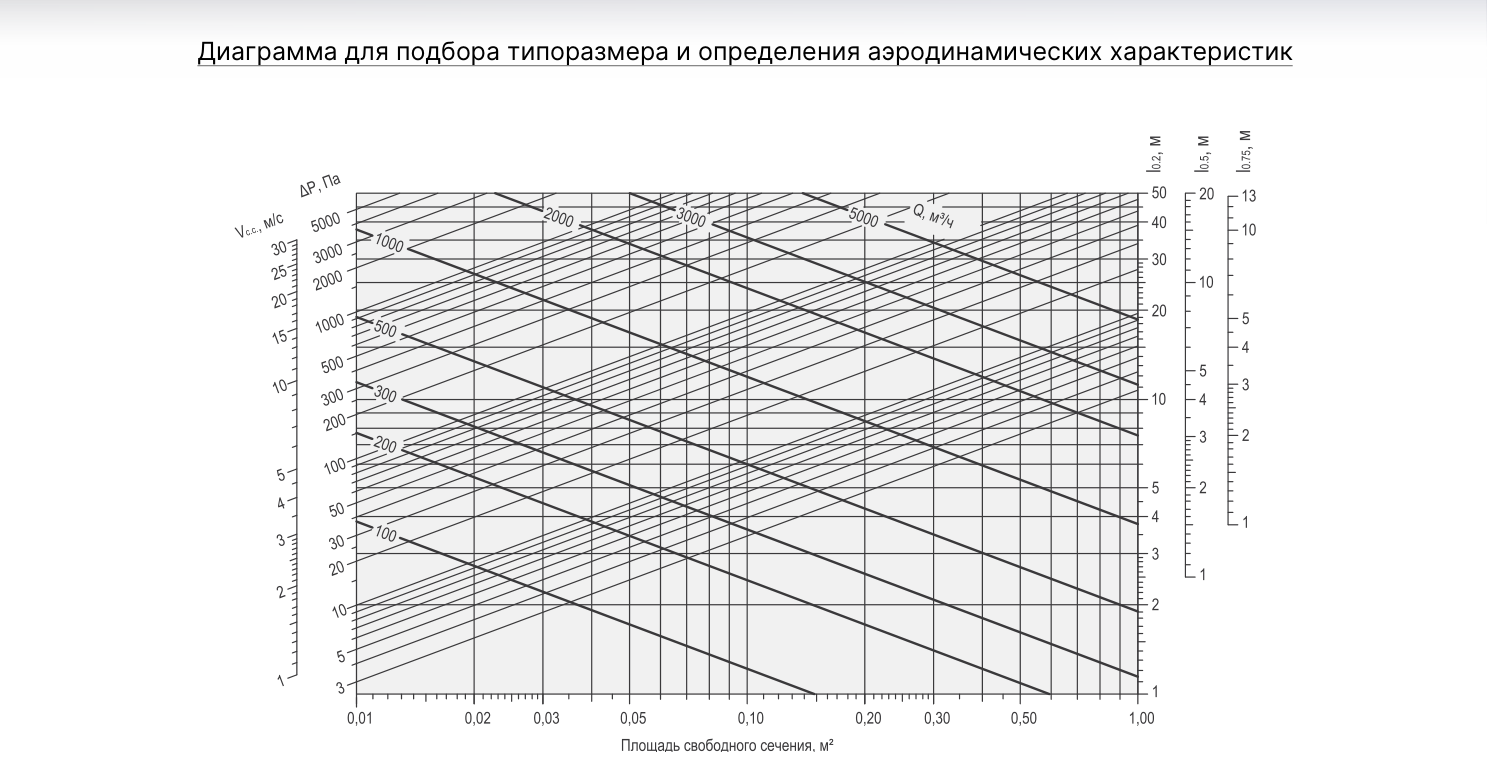

Аэродинамические характеристики ОГРНБ-Г (данные для подбора):

Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ОГРНБ-Г (высота 100 мм):
