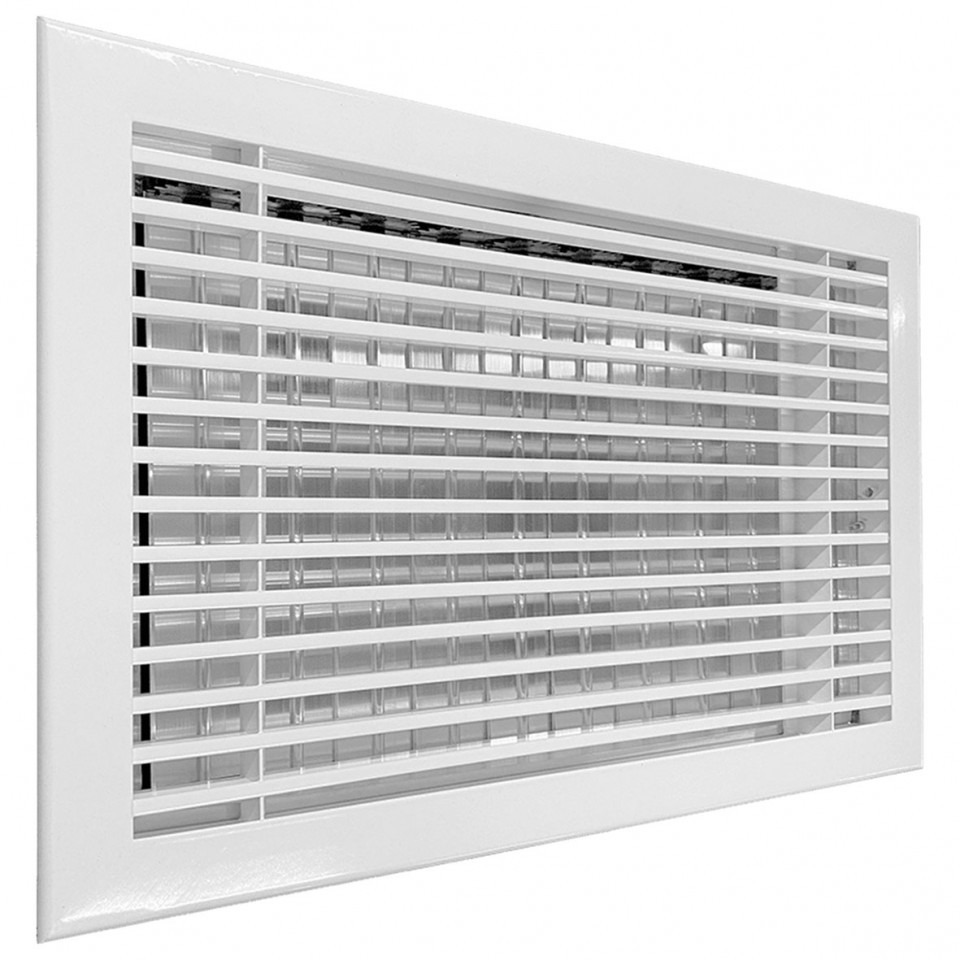

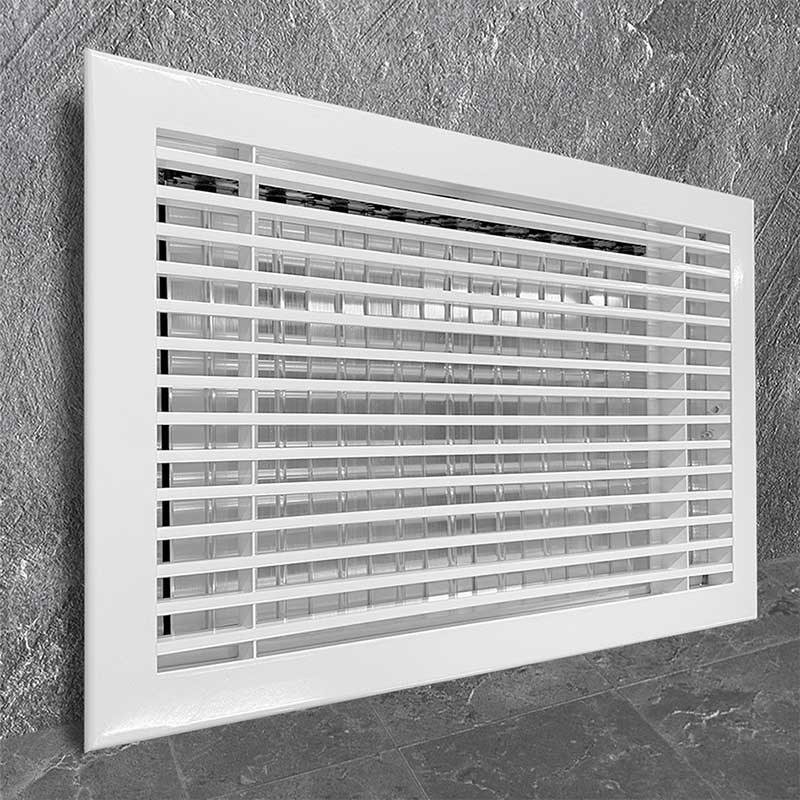

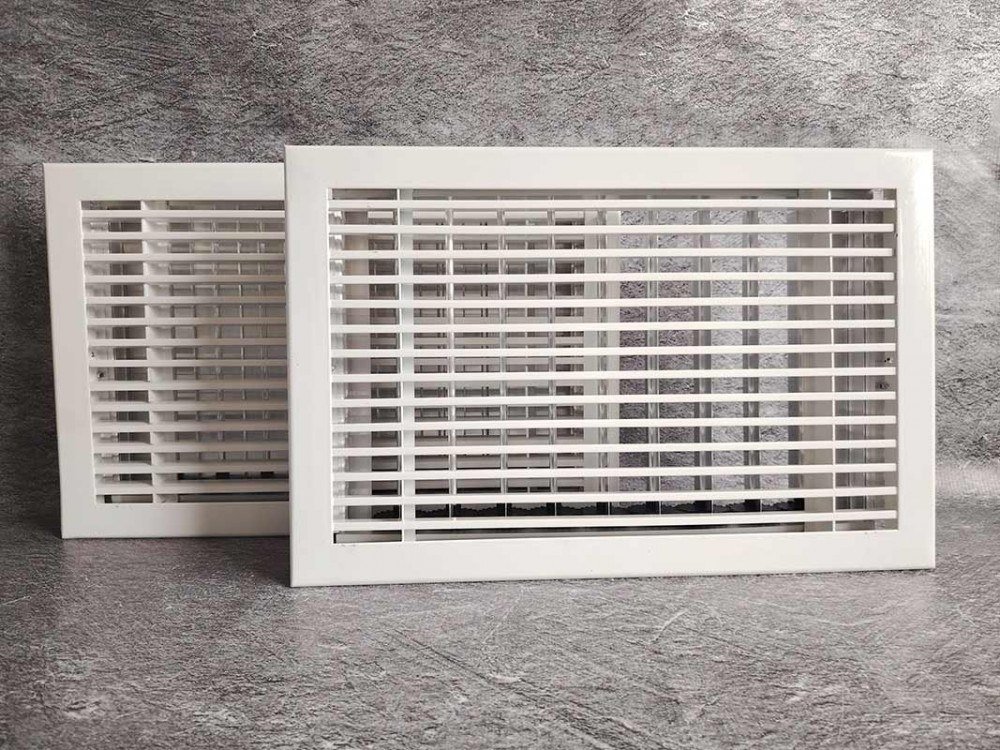

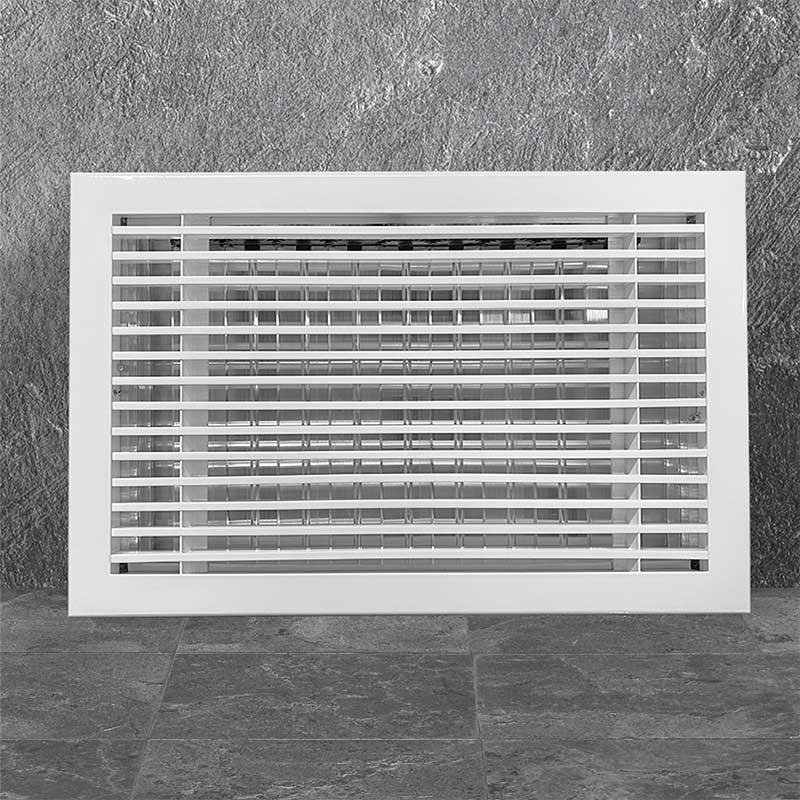

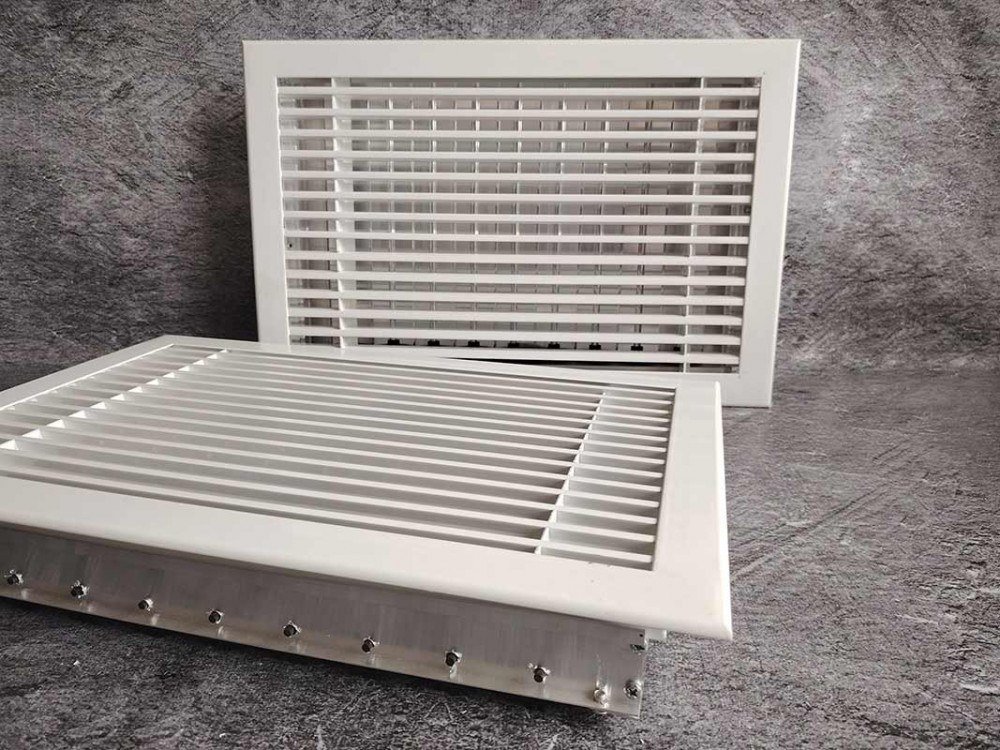

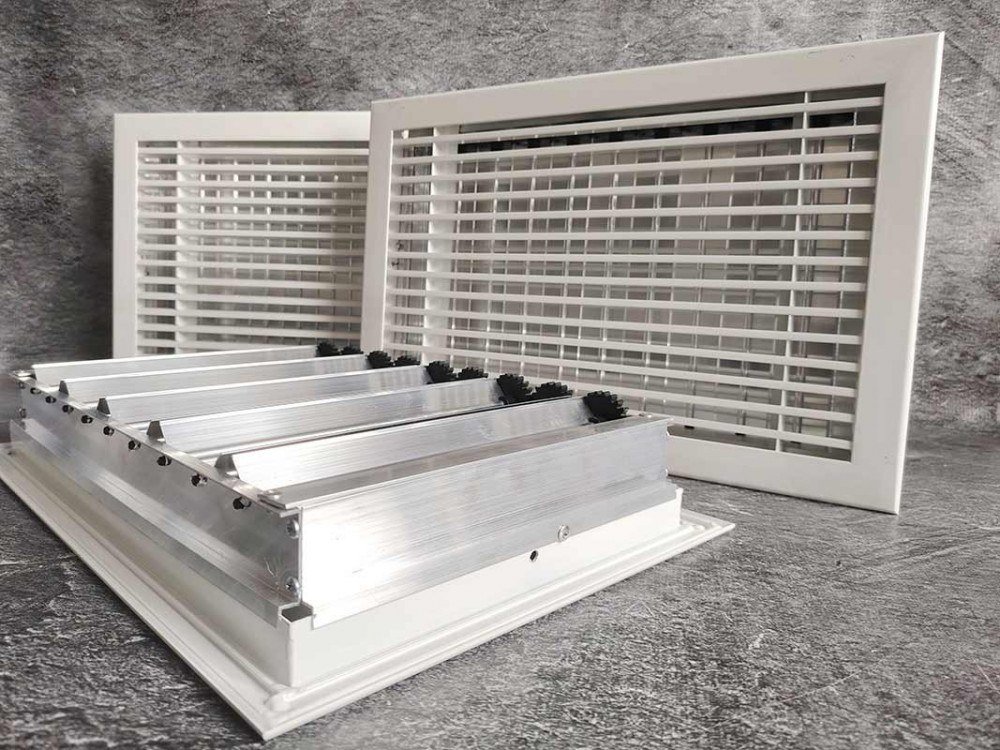

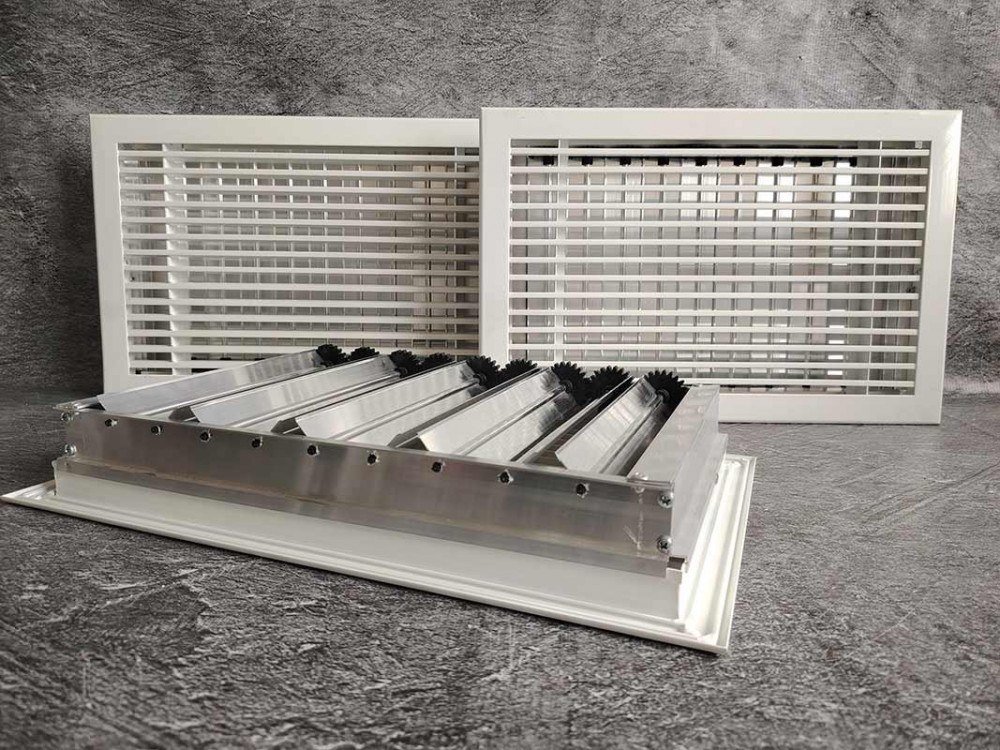

ННРБ — вентиляционная решётка AIRS. Вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения.
Подобрать размер ННРБ
Вариант крепления
без указания
отверстия под саморезы (О)
пружинные защёлки (П)
Монтажная рама
отсутствует
монтажная рама (МР)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Вентиляционная решётка ННРБ применяется для вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения. Изделие защищает вентиляционный канал и придаёт проёму законченный вид, сохраняя пропускную способность системы.
Конструктивно решётка — встраиваемый, изготавливается из алюминиевого профиля АД31, окрашивается порошковой краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Особенности
Вент.система: Приточная и вытяжная
Назначение: Защита, эстетическое оформление вентиляционного отверстия и регулировка объема подаваемого воздуха
Применение: Вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения
КЖС: 0,59
Конструкция
Тип решетки: Встраиваемый
Рамка: Уголок 29х25
Ламели: Y-образные ламели 5,5 мм, зафиксированные под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 0˚. Опция Клапан расхода воздуха
Размер
Минимальный: 80х80
Максимальный: 2900х2500 (при большем размере изготавливается из составных частей)
Материалы
Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018
Покрытие: Полимерно-порошковое окрашивание

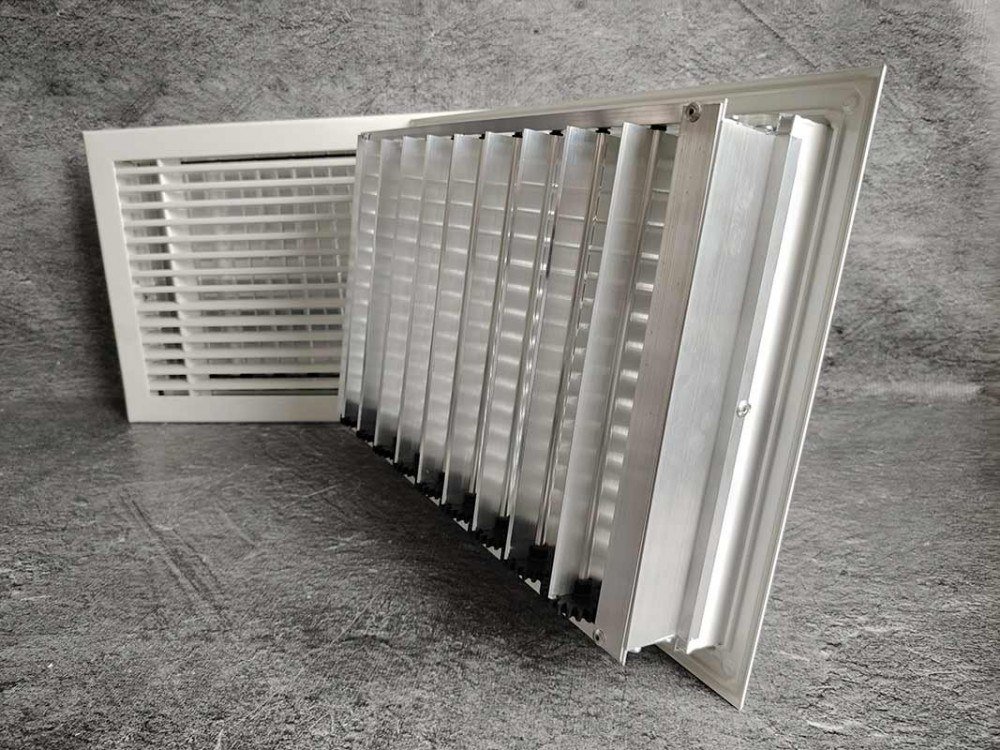

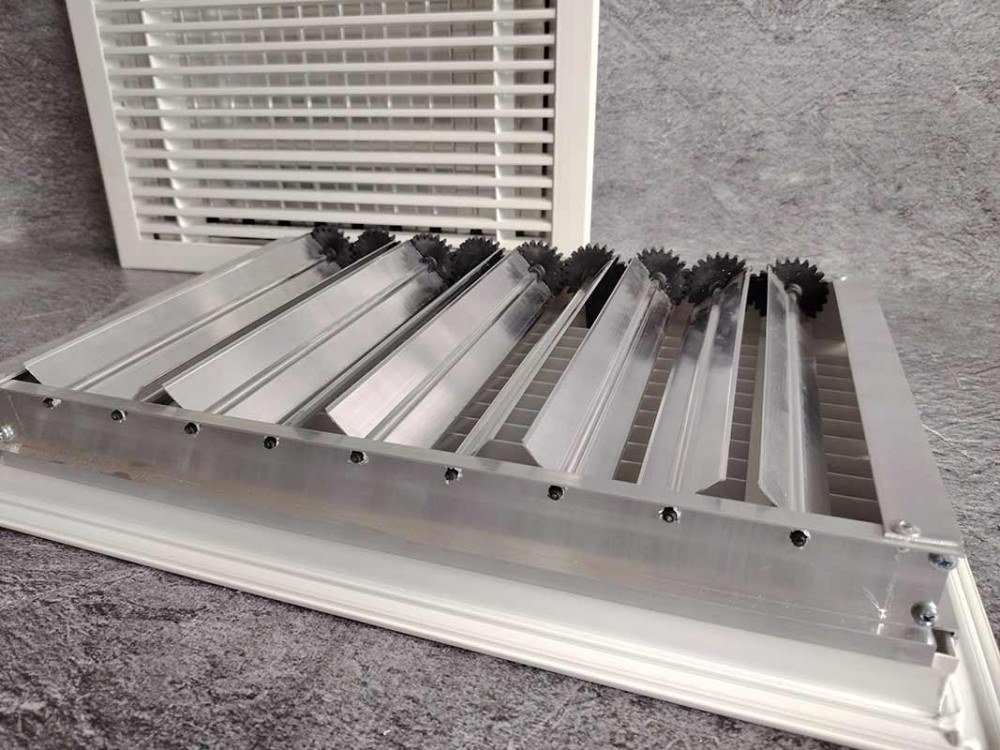

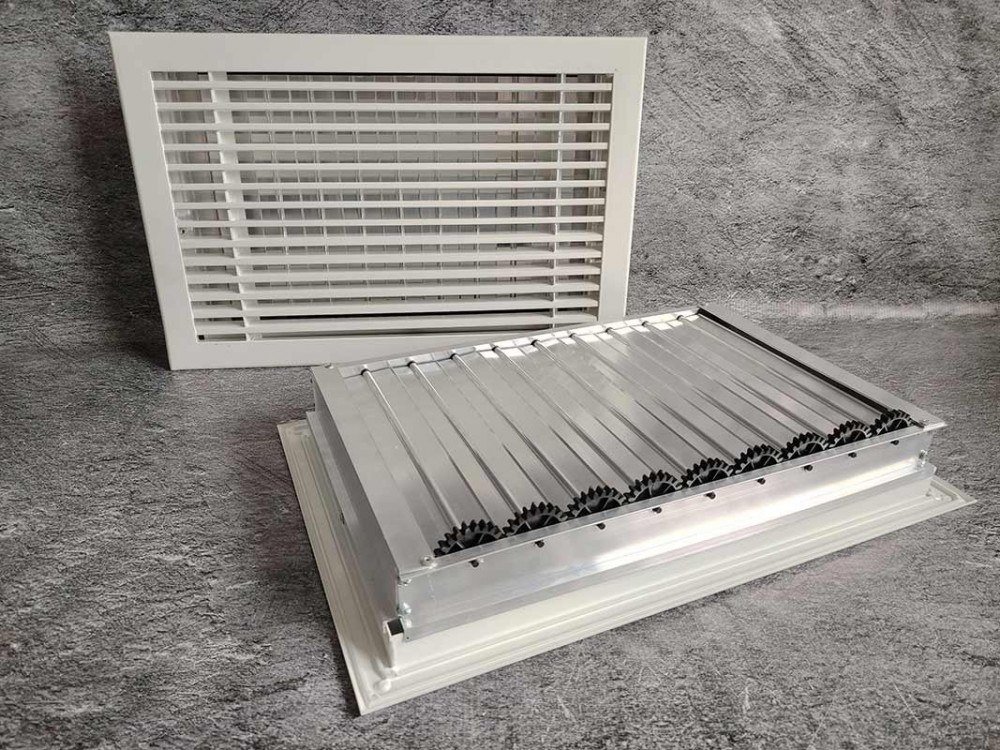

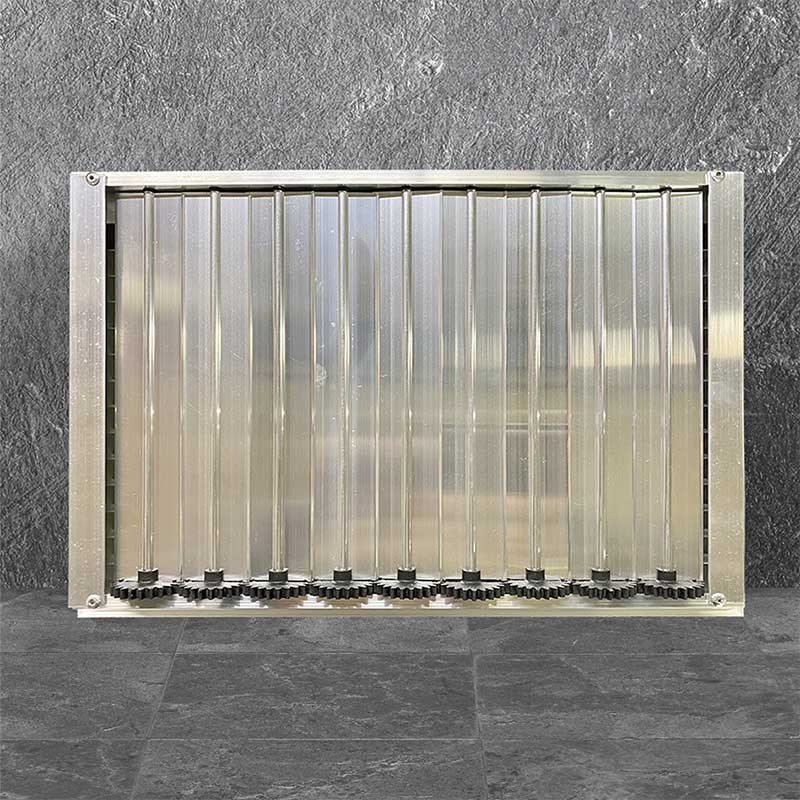

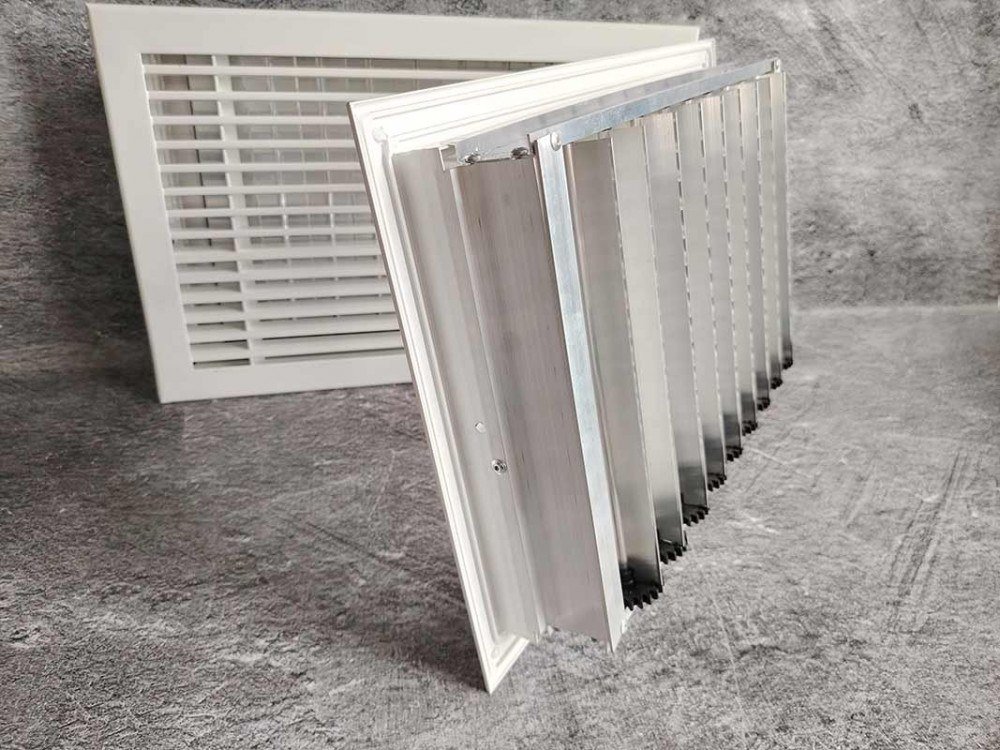

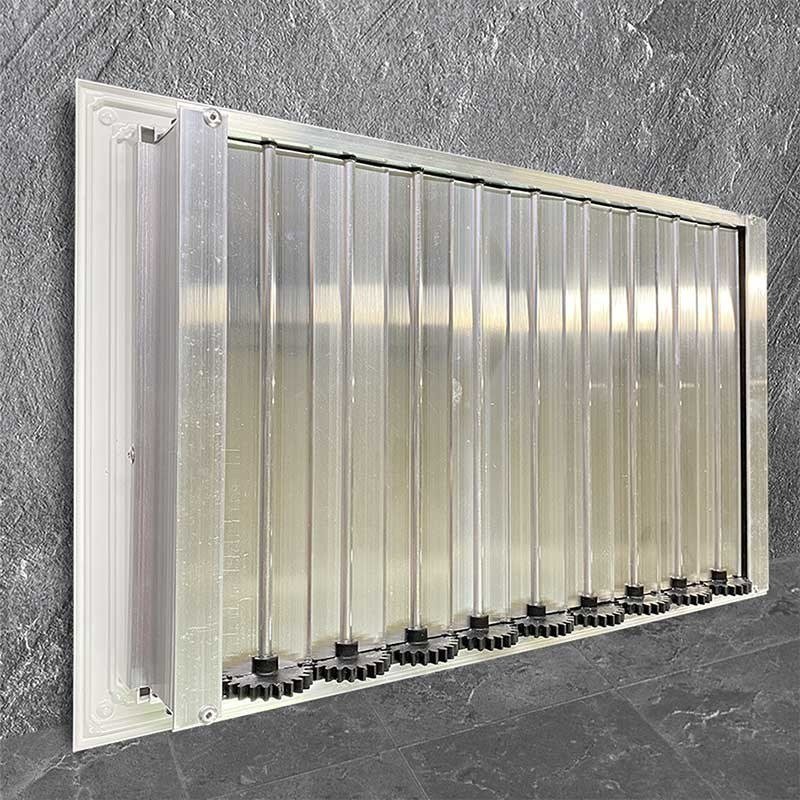

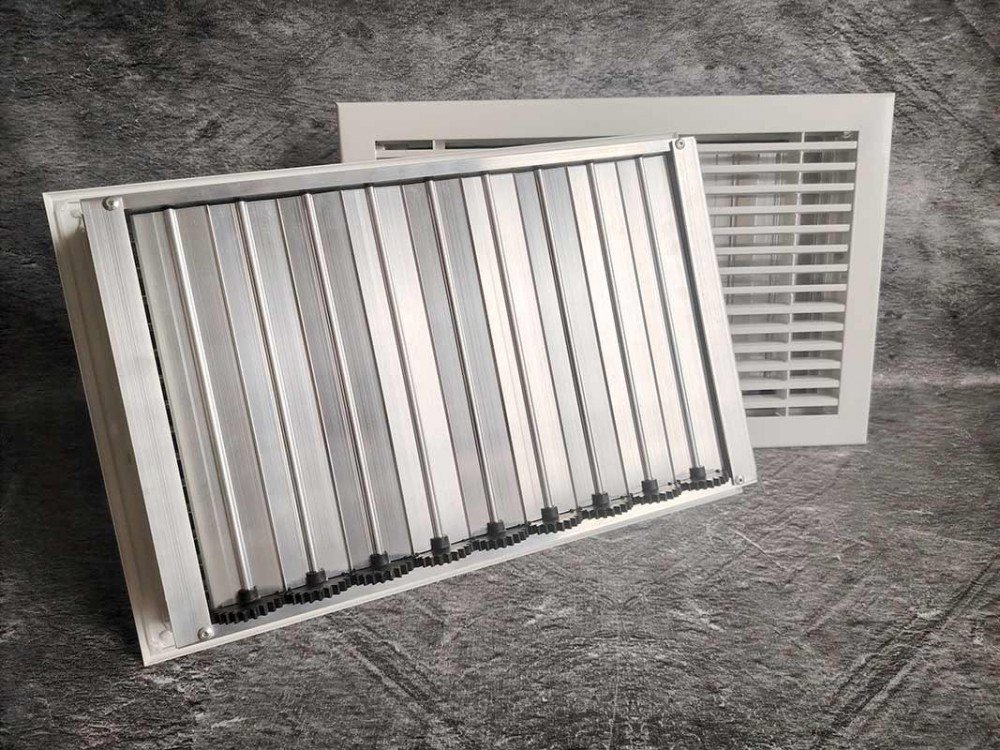

Цвет: Любой цвет по каталогу RAL Classic (по умолчанию белый – RAL9016) Клапан расхода воздуха Рамка – листовая оцинкованная сталь; лопатки – алюминиевый профиль АДЗ1 (ГОСТ 22233-2018); комплектующие (шестеренки и втулки) – пластик. Без покрытия

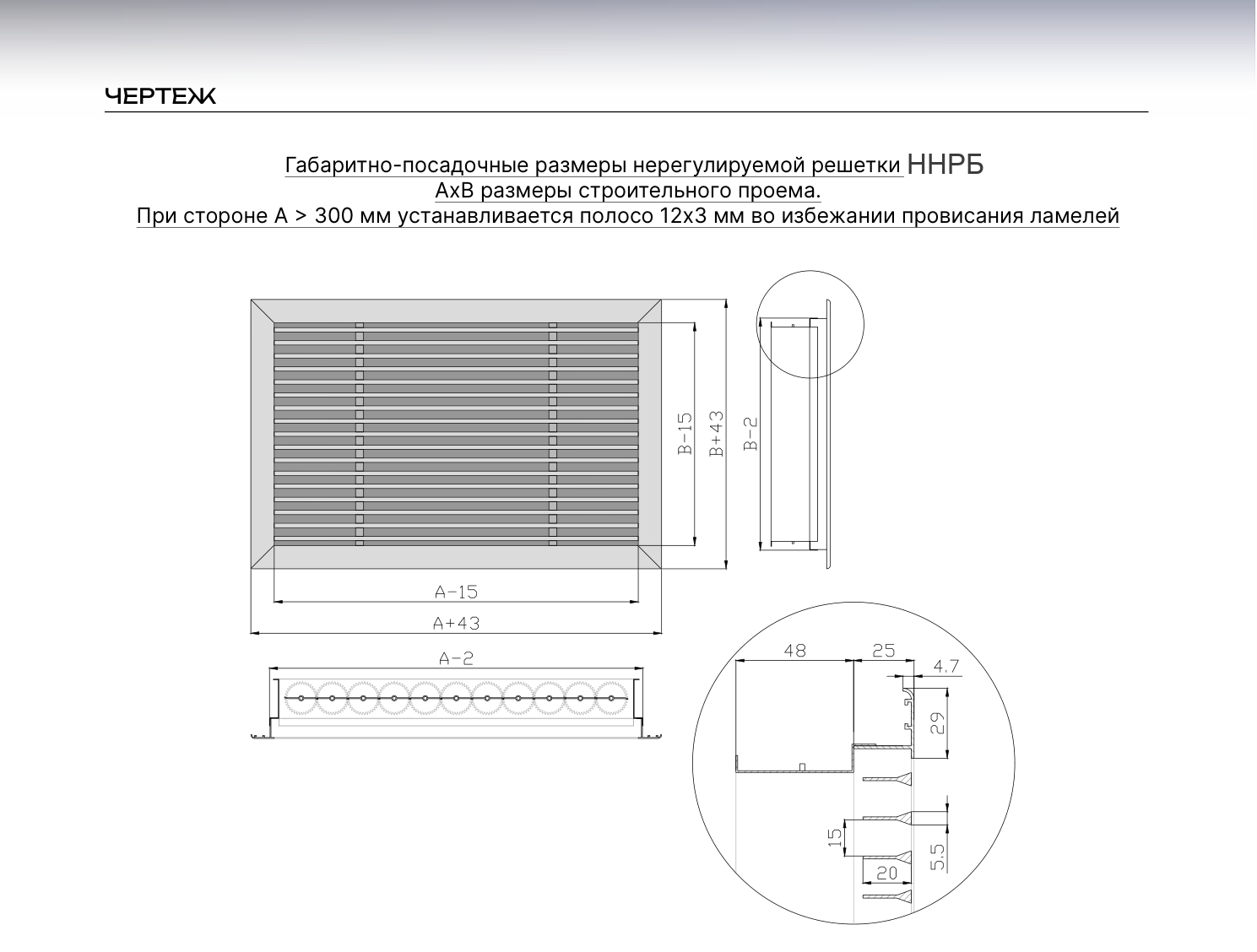

Чертёж и габаритные размеры ННРБ:

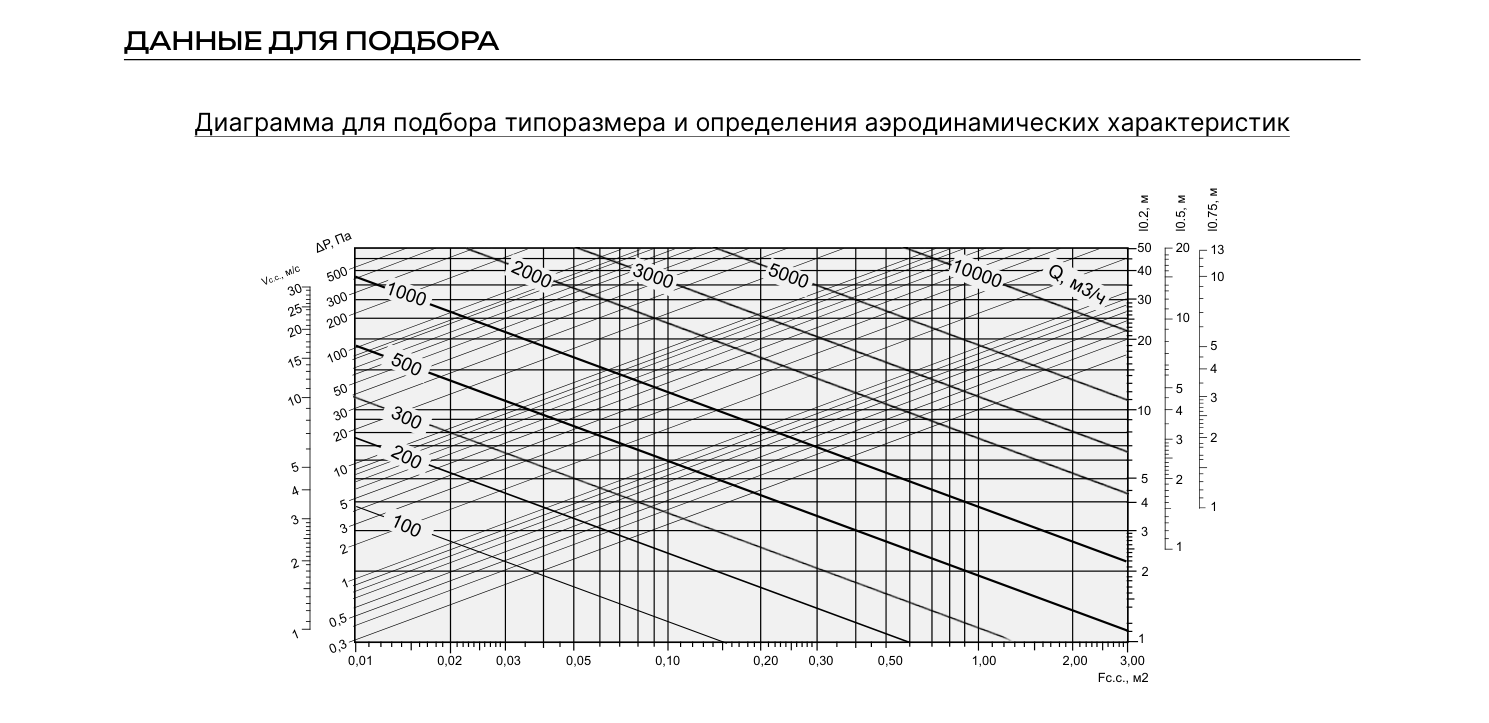

Аэродинамические характеристики ННРБ (данные для подбора):
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ННРБ (высота 50 мм):
Типоразмер, мм
Fс.с., м²
Масса, кг
100×50
0.002
0.25
150×50
0.003
0.34
200×50
0.004
0.44
250×50
0.005
0.53
300×50
0.006
0.62
350×50
0.007
0.71
400×50
0.008
0.81
450×50
0.009
0.90
500×50
0.010
0.99
550×50
0.011
1.08
600×50
0.012
1.18
650×50
0.013
1.27
700×50
0.014
1.36
750×50
0.015
1.45
800×50
0.016
1.55
850×50
0.017
1.64
900×50
0.018
1.73
950×50
0.019
1.82
1000×50
0.020
1.92
1050×50
0.021
2.01
1100×50
0.023
2.10
1150×50
0.024
2.20
1200×50
0.025
2.29
1250×50
0.026
2.38
1300×50
0.027
2.47
1350×50
0.028
2.57
1400×50
0.029
2.66
1450×50
0.030
2.75
1500×50
0.031
2.84
1550×50
0.032
2.94
1600×50
0.033
3.03
1650×50
0.034
3.12
1700×50
0.035
3.21
1750×50
0.036
3.31
1800×50
0.037
3.40
1850×50
0.038
3.49
1900×50
0.039
3.58
1950×50
0.040
3.68
2000×50
0.041
3.77

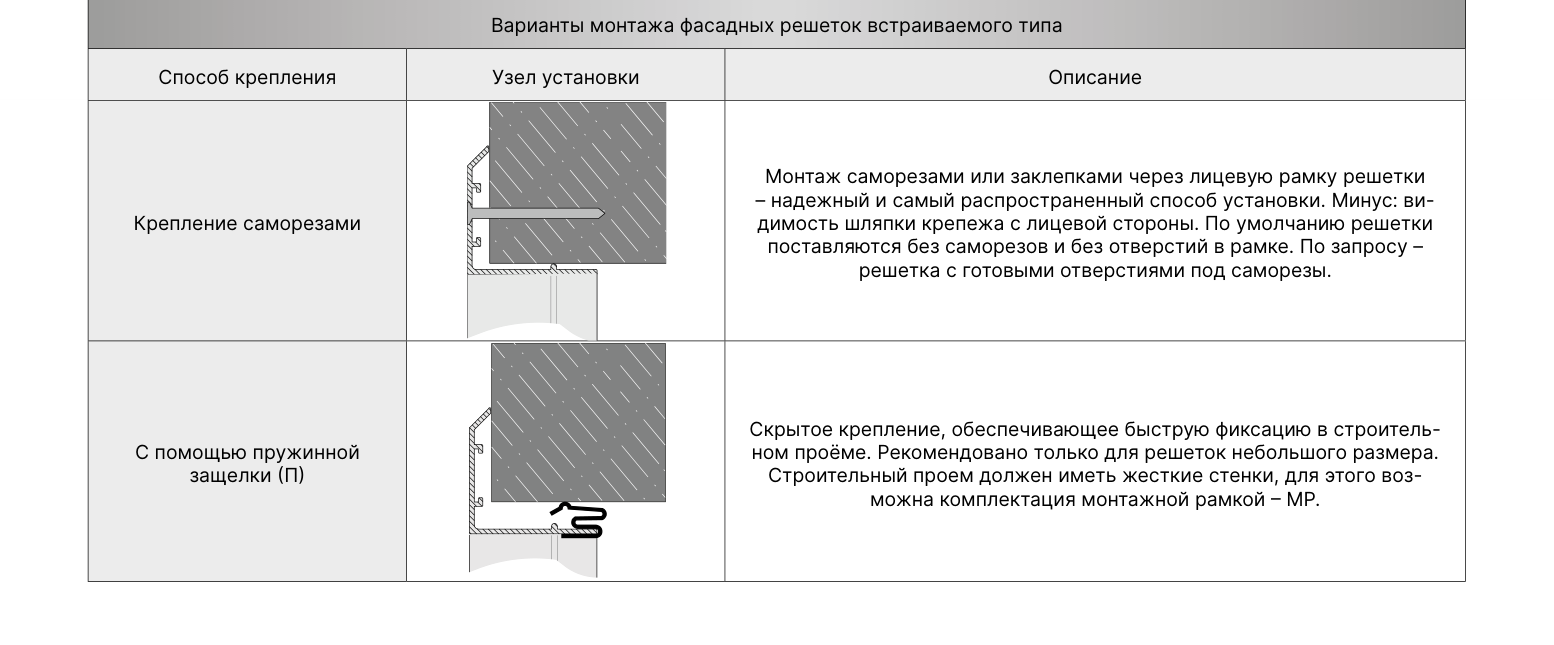

Схема монтажа решётки ННРБ:
ННРБ - 300×500 - RAL 9016 - П - G3 - МР
ННРБ
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные фиксаторы
G3
Дополнительная комплектация: «–», фильтр (G3/G4/M5/F7/F9), P — выравниватель потока воздуха
