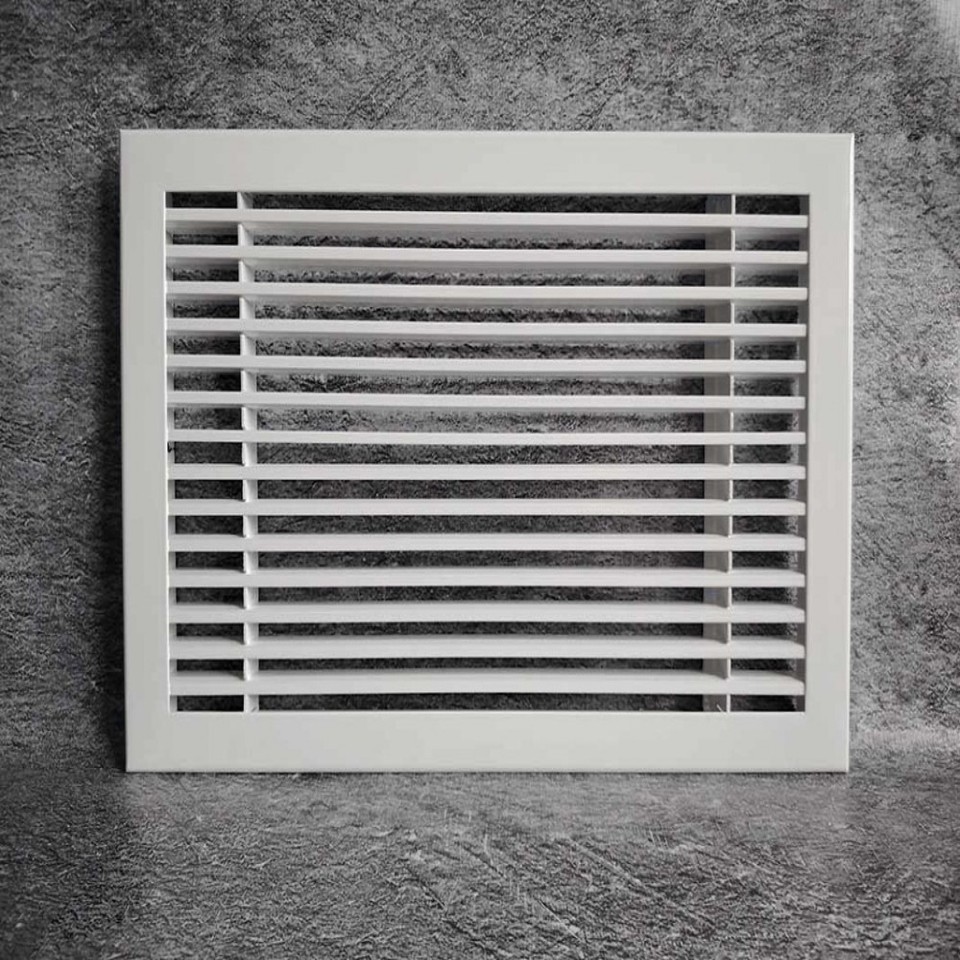

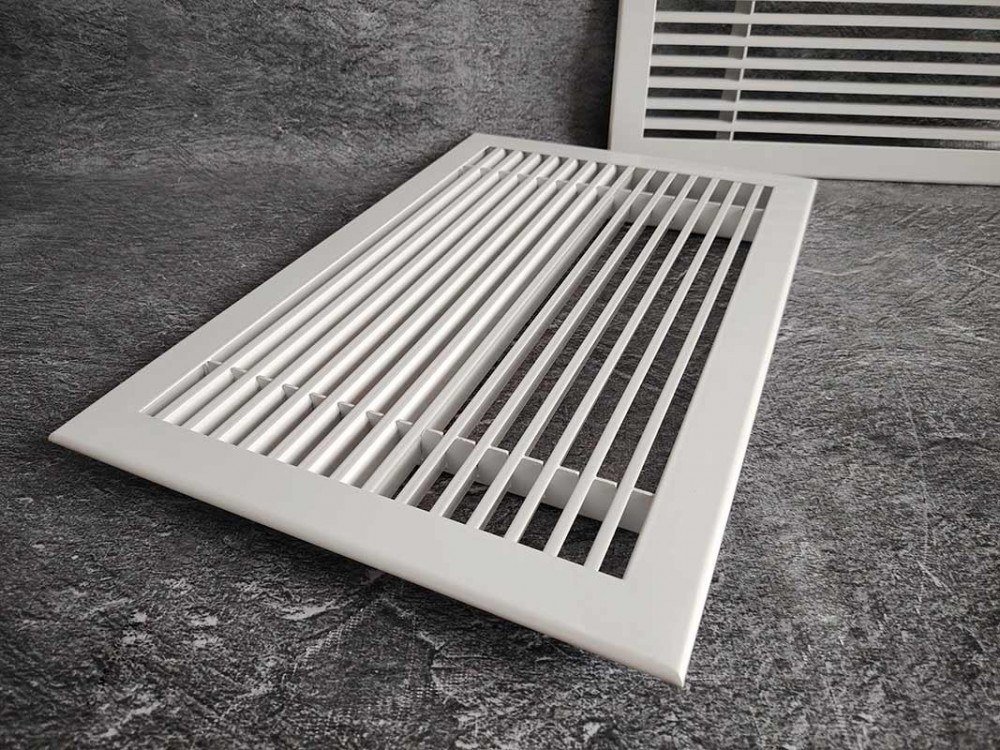

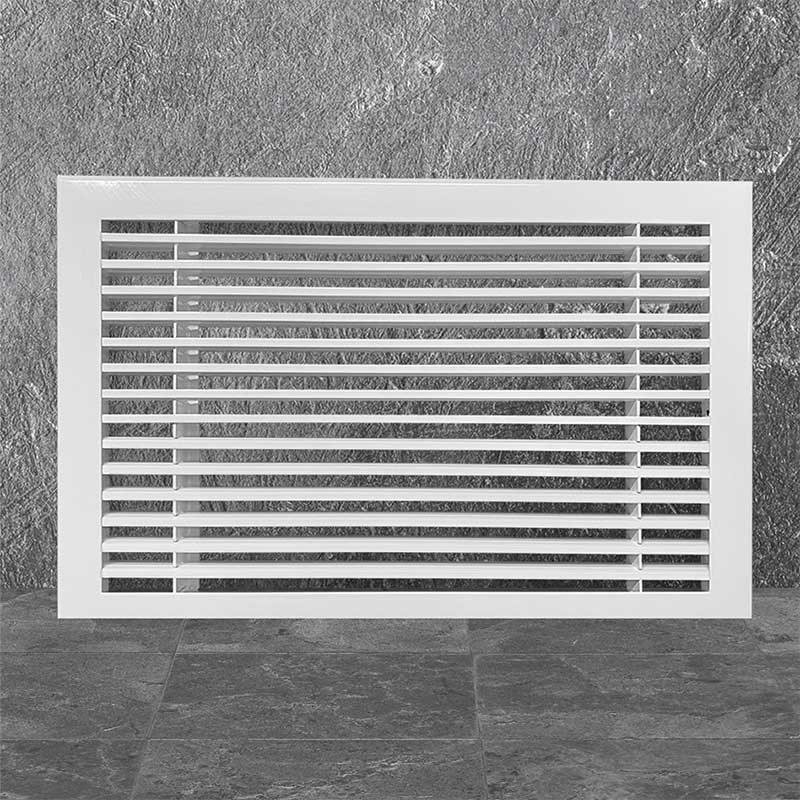

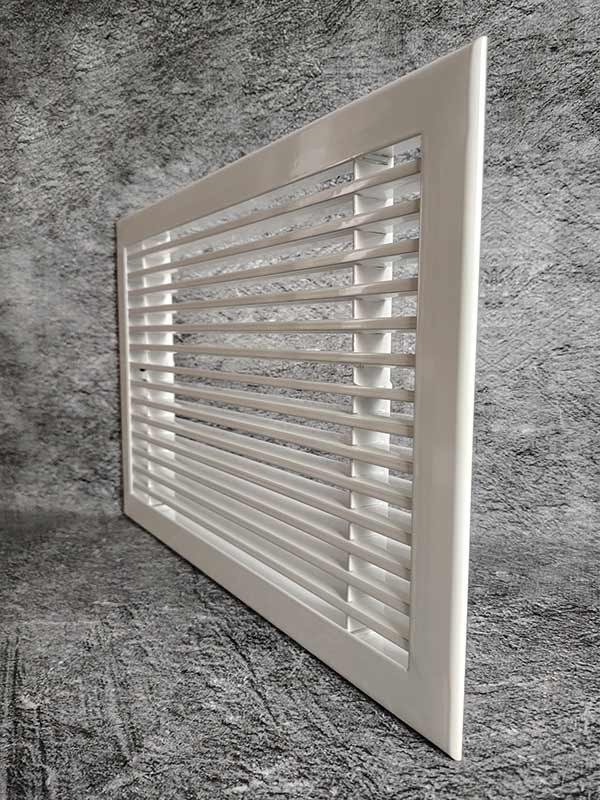

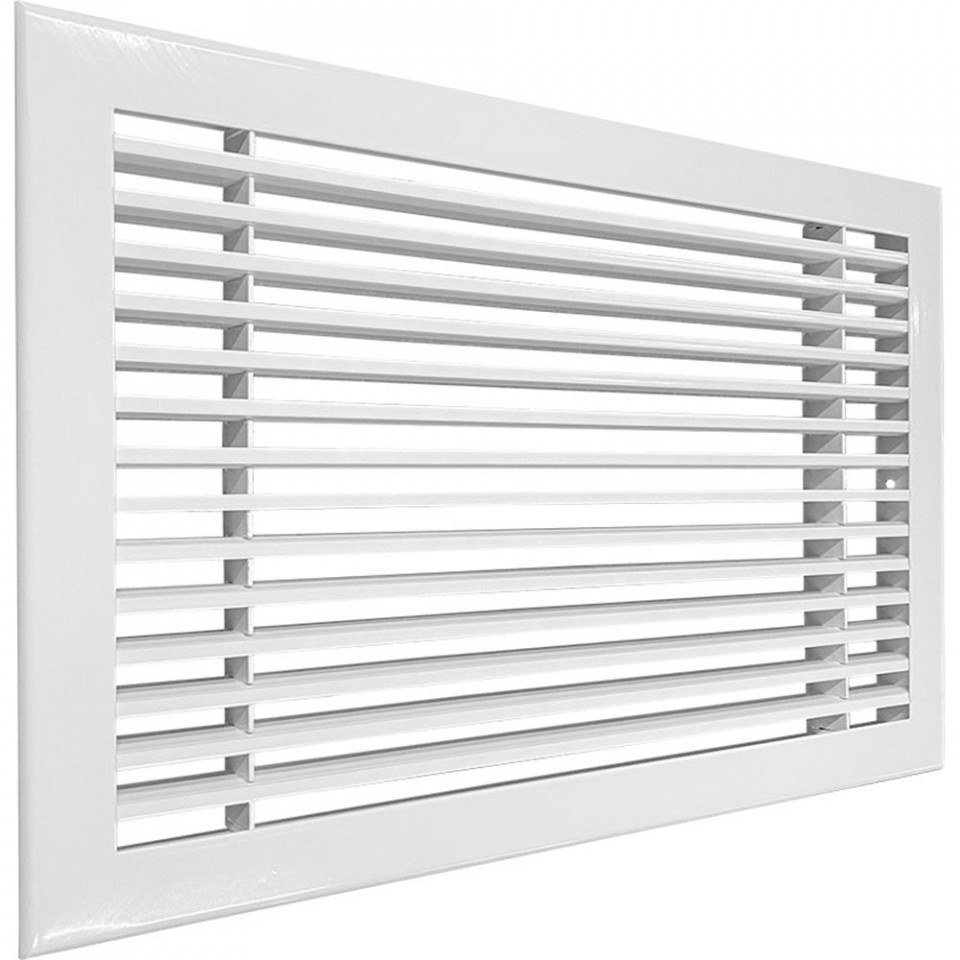

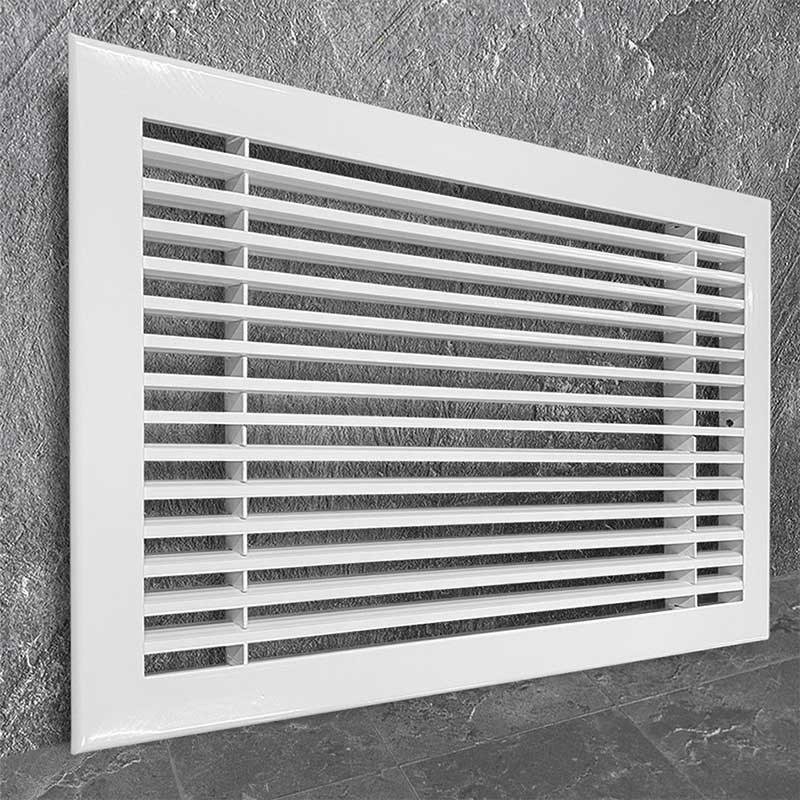

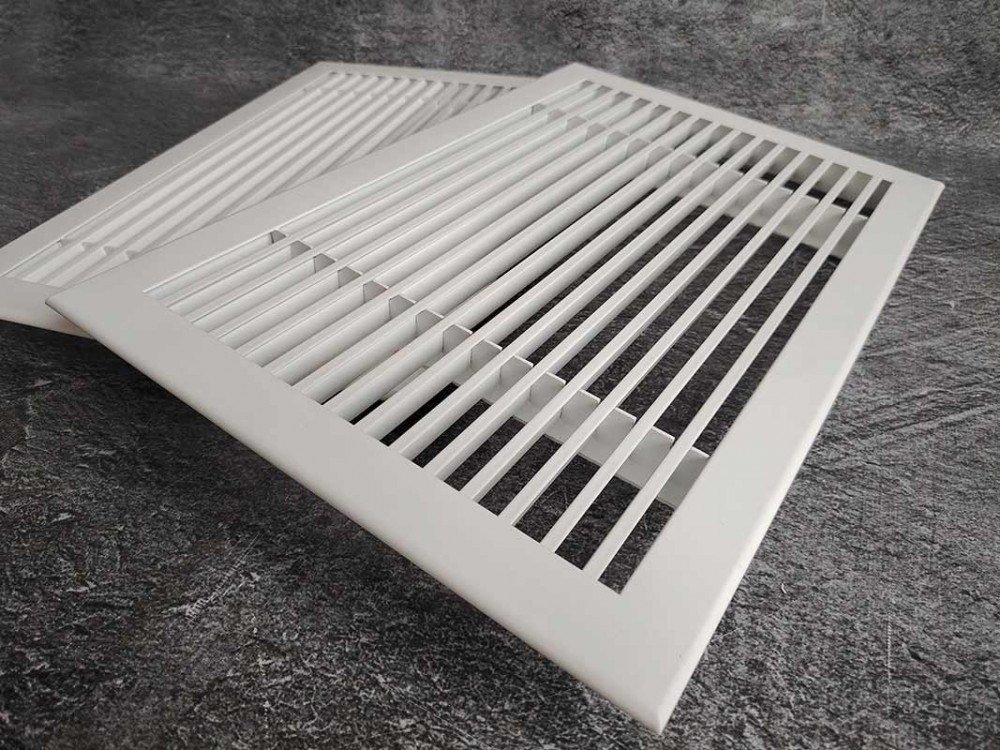

ННР-Y2 — вентиляционная решётка AIRS. Вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения.
Подобрать размер ННР-Y2
Тип рамки
Встраиваемая с фланцем
Скрытая без фланца
Дополнительная комплектация
Монтажная рамка (МР)
Монтажные скобы (МС)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Вентиляционная решётка ННР-Y2 применяется для вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения. Изделие защищает вентиляционный канал и придаёт проёму законченный вид, сохраняя пропускную способность системы.
Конструктивно решётка — встраиваемый, изготавливается из алюминиевого профиля АД31, окрашивается порошковой краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Особенности
Вент.система: Приточная и вытяжная
Назначение: Защита и эстетическое оформление вентиляционного отверстия
Применение: Вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения
КЖС: 0,62
Конструкция
Тип решетки: Встраиваемый
Рамка: Уголок 29х25

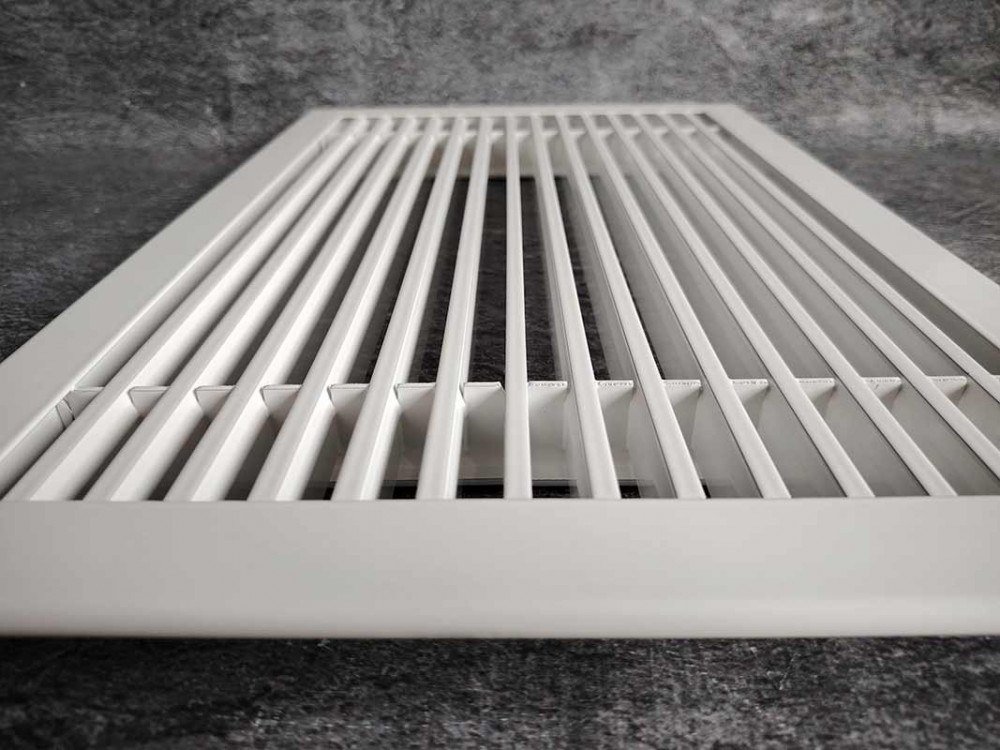

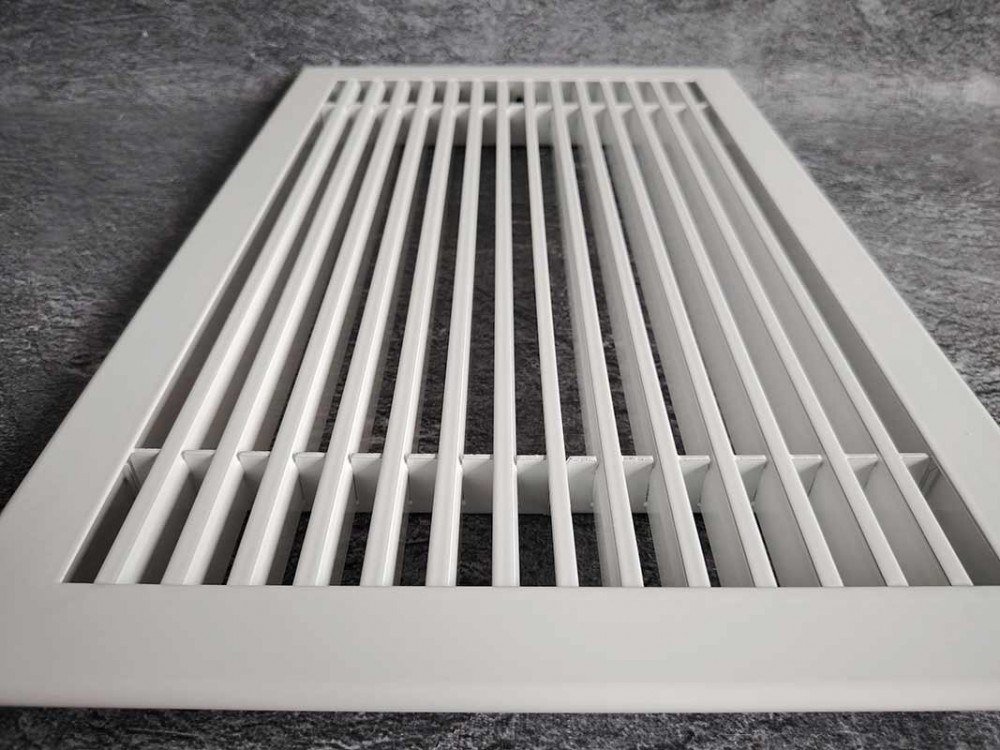

Ламели: У-образные ламели 5,5 мм, зафиксированные под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 15˚ в две стороны – от центра вверх и от центра вниз
Комплектация: Фильтр, выравниватель потока воздуха (Р)
Размер
Минимальный: 80х80
Максимальный: 2900х1000 (при большем размере изготавливается из составных частей)
Материалы
Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018
Покрытие: Полимерно-порошковое окрашивание
Цвет: Любой цвет по каталогу RAL Classic (по умолчанию белый – RAL9016)

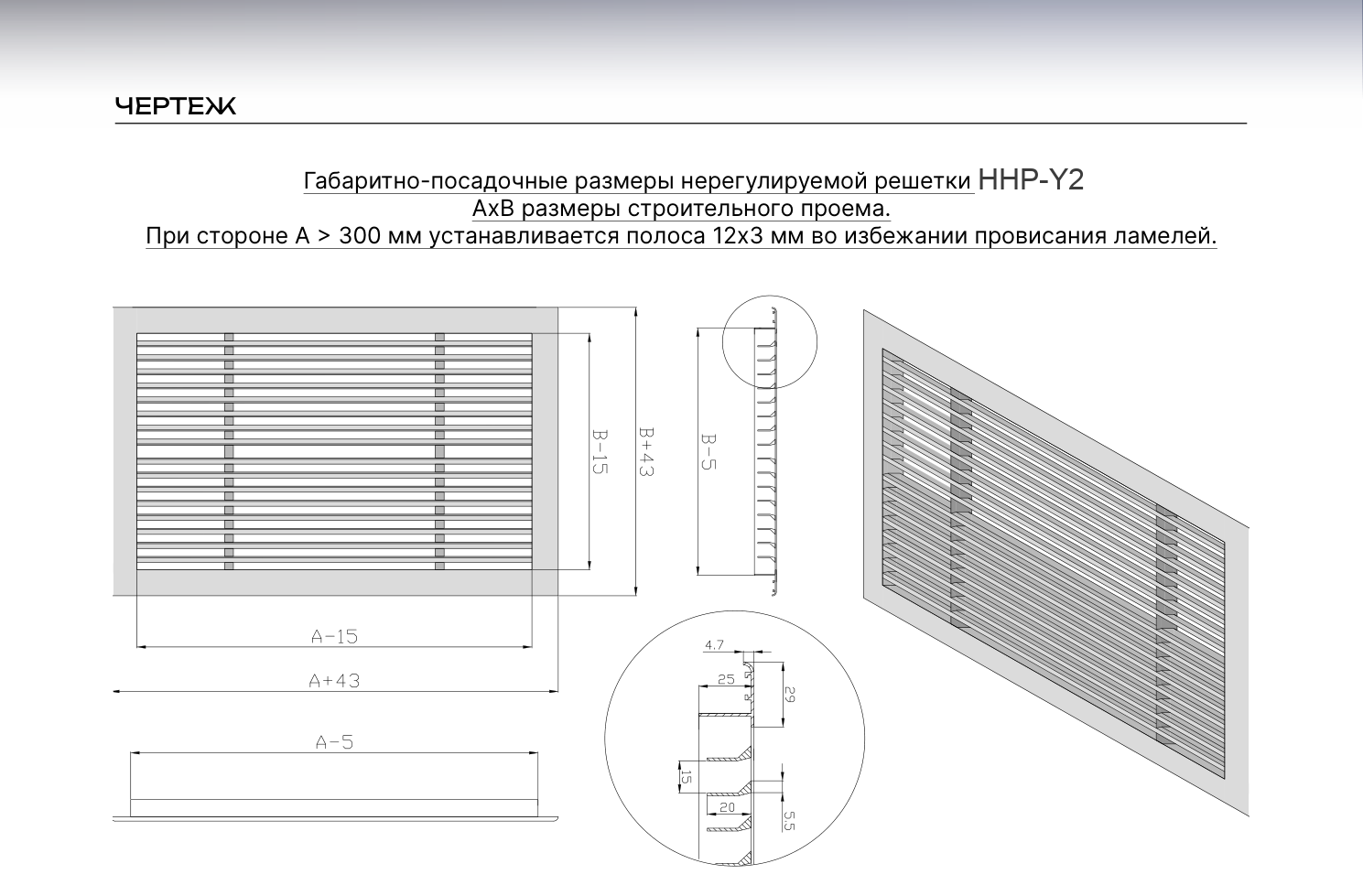

Чертёж и габаритные размеры ННР-Y2:

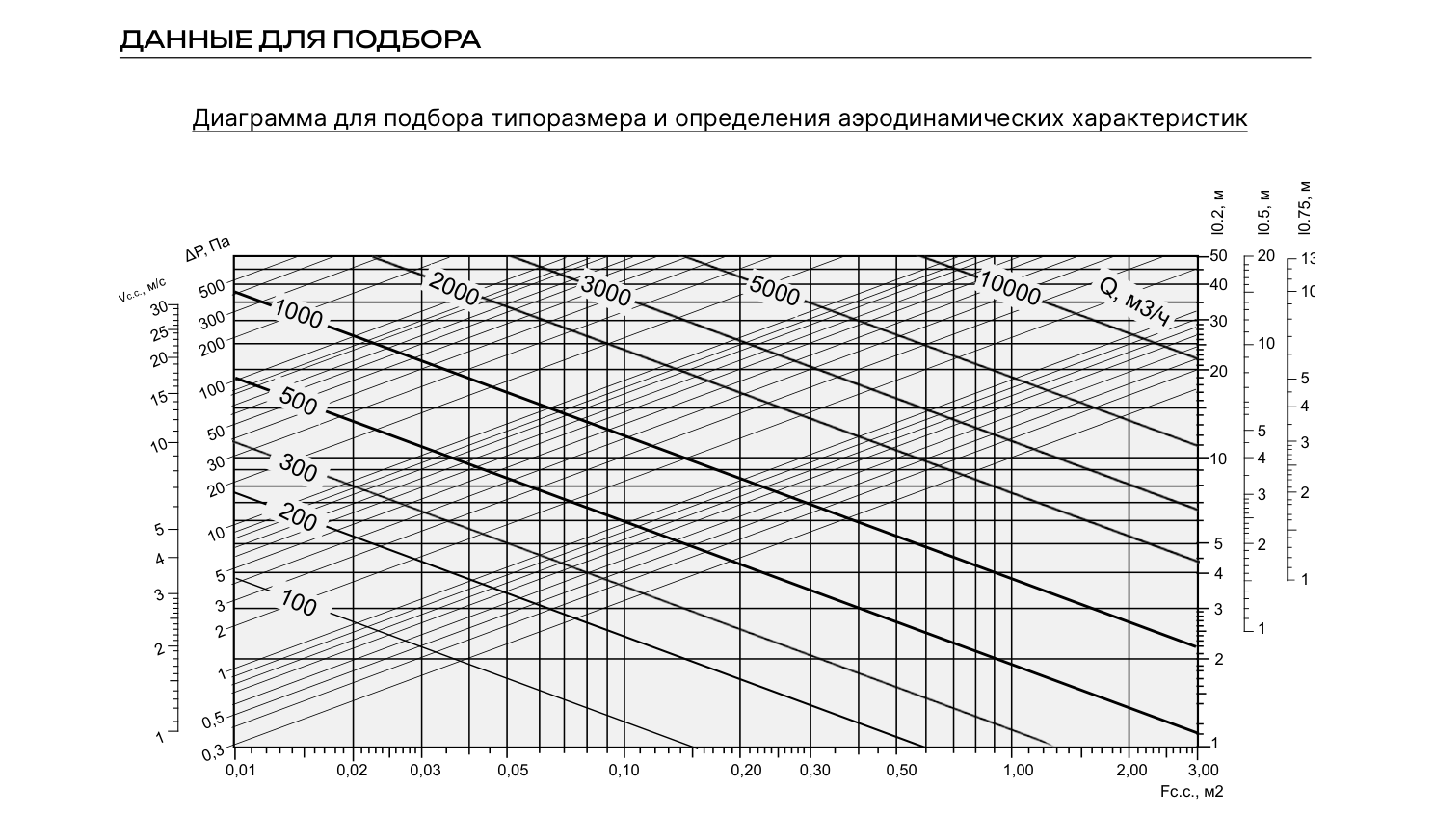

Аэродинамические характеристики ННР-Y2 (данные для подбора):
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ННР-Y2 (высота 50 мм):
Типоразмер, мм
Fс.с., м²
Масса, кг
100×50
0.002
0.11
150×50
0.003
0.15
200×50
0.004
0.19
250×50
0.005
0.23
300×50
0.006
0.28
350×50
0.007
0.32
400×50
0.008
0.36
450×50
0.009
0.40
500×50
0.011
0.45
550×50
0.012
0.49
600×50
0.013
0.53
650×50
0.014
0.57
700×50
0.015
0.61
750×50
0.016
0.66
800×50
0.017
0.70
850×50
0.018
0.74
900×50
0.019
0.78
950×50
0.020
0.83
1000×50
0.021
0.87
1050×50
0.022
0.91
1100×50
0.024
0.95
1150×50
0.025
1.00
1200×50
0.026
1.04
1250×50
0.027
1.08
1300×50
0.028
1.12
1350×50
0.029
1.16
1400×50
0.030
1.21
1450×50
0.031
1.25
1500×50
0.032
1.29
1550×50
0.033
1.33
1600×50
0.034
1.38
1650×50
0.035
1.42
1700×50
0.037
1.46
1750×50
0.038
1.50
1800×50
0.039
1.54
1850×50
0.040
1.59
1900×50
0.041
1.63
1950×50
0.042
1.67
2000×50
0.043
1.71
Цена по запросу
