ННРБ-Y2 — вентиляционная решётка AIRS. Вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения.
Подобрать размер ННРБ-Y2
Монтажная рама
отсутствует
монтажная рама (МР)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×

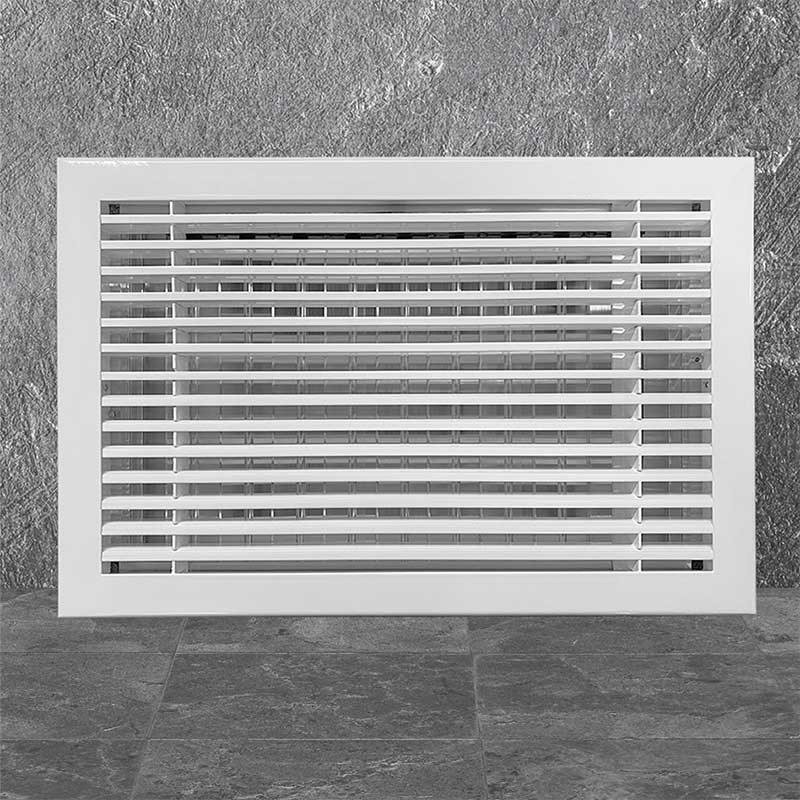

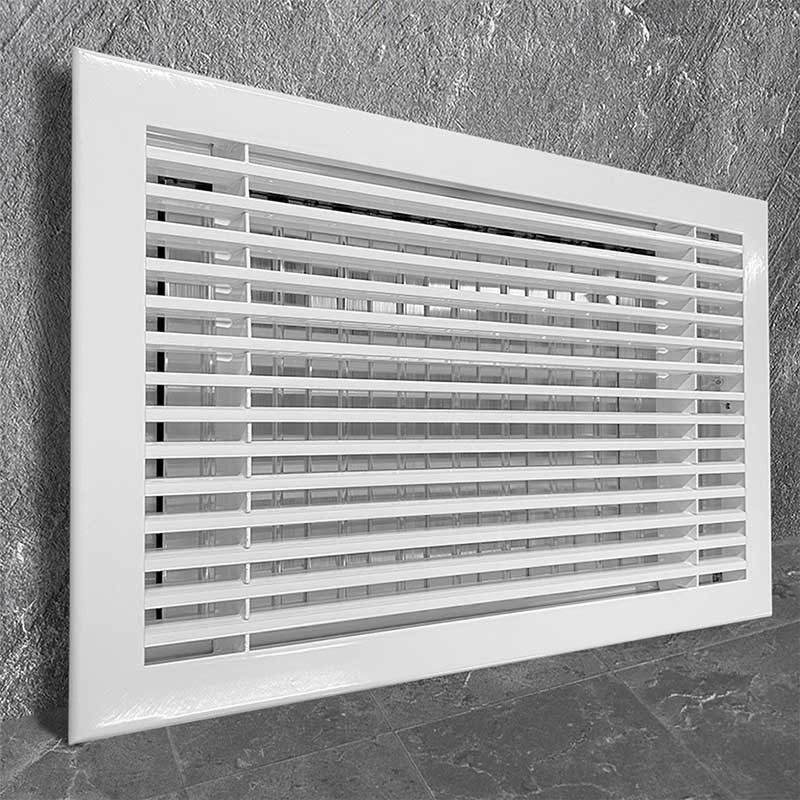

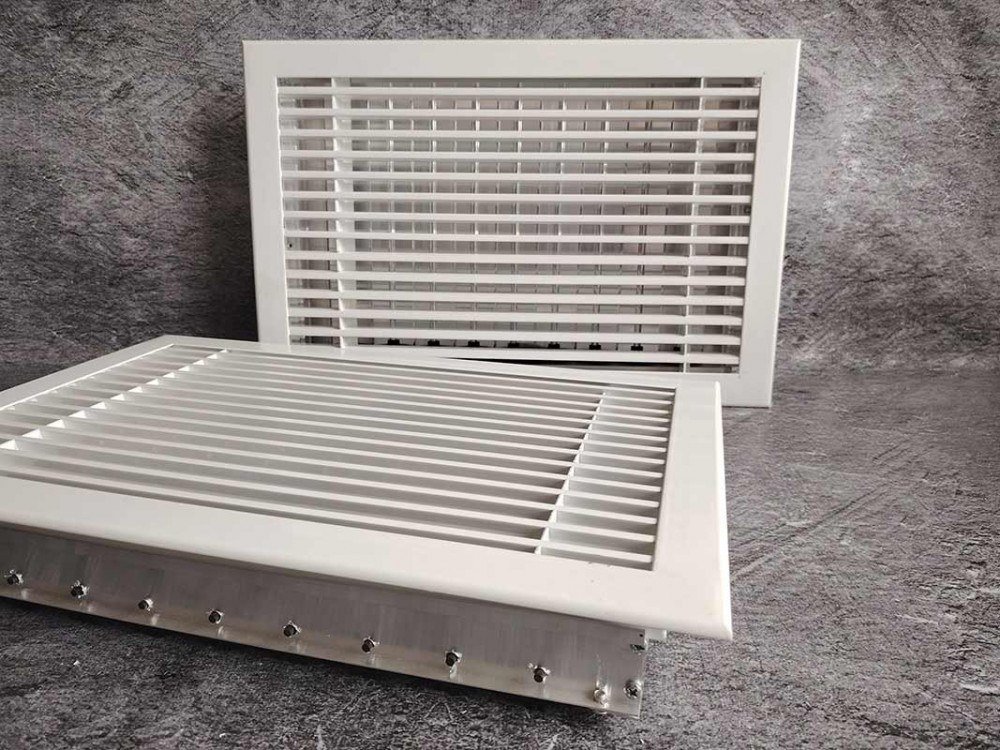

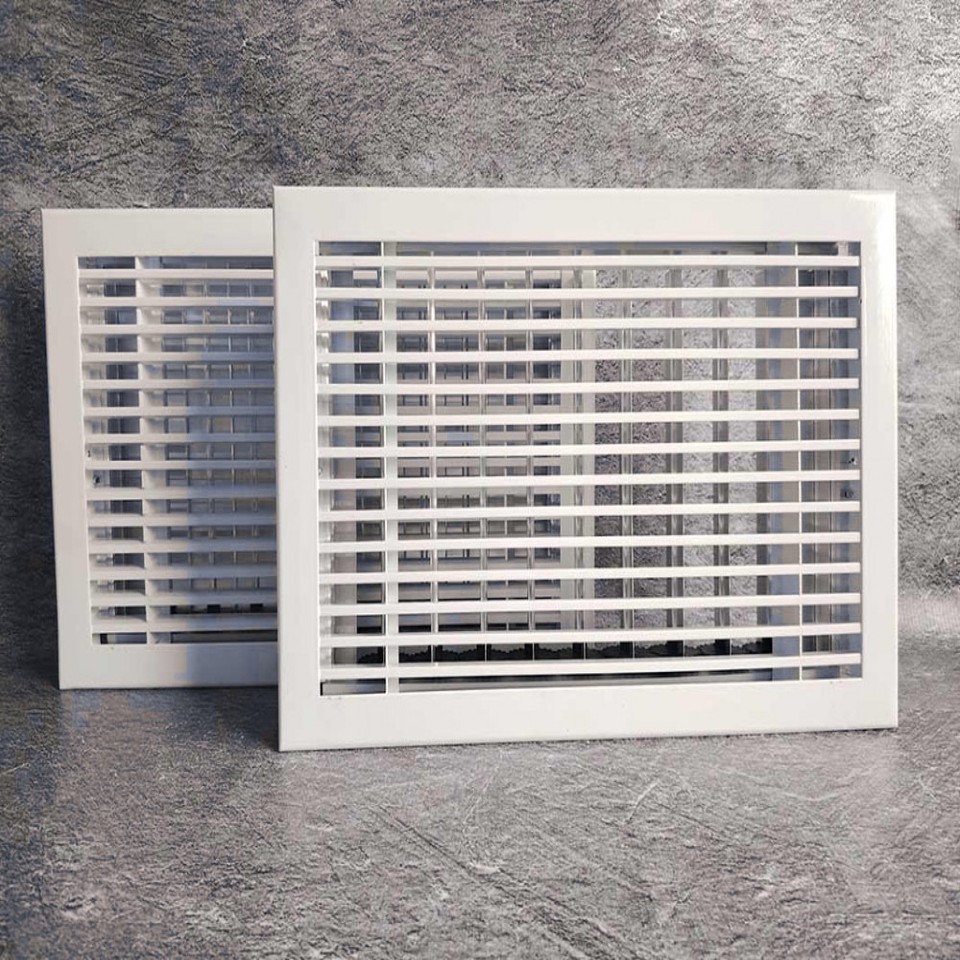

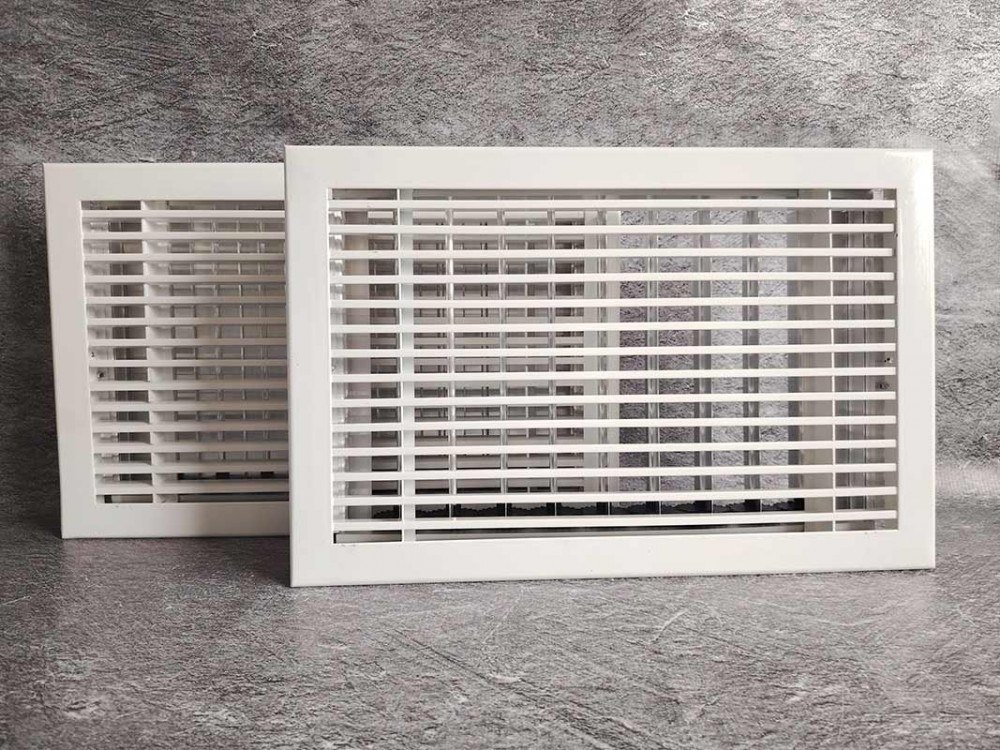

Вентиляционная решётка ННРБ-Y2 применяется для вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения. Изделие защищает вентиляционный канал и придаёт проёму законченный вид, сохраняя пропускную способность системы.
Конструктивно решётка — встраиваемый, изготавливается из алюминиевого профиля АД31, окрашивается порошковой краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Особенности
Вент.система: Приточная и вытяжная
Назначение: Защита, эстетическое оформление вентиляционного отверстия и регулировка объема подаваемого воздуха
Применение: Вентиляционные каналы и строительные проемы прямоугольного сечения внутри помещения
КЖС: 0,57
Конструкция
Тип решетки: Встраиваемый
Рамка: Уголок 29х25

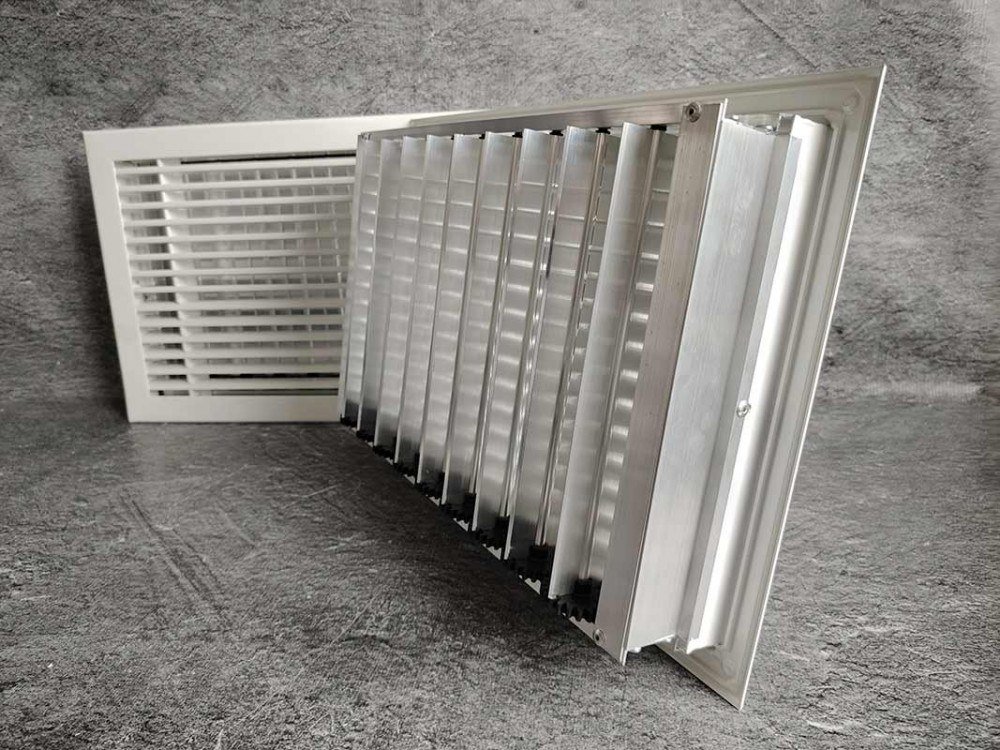

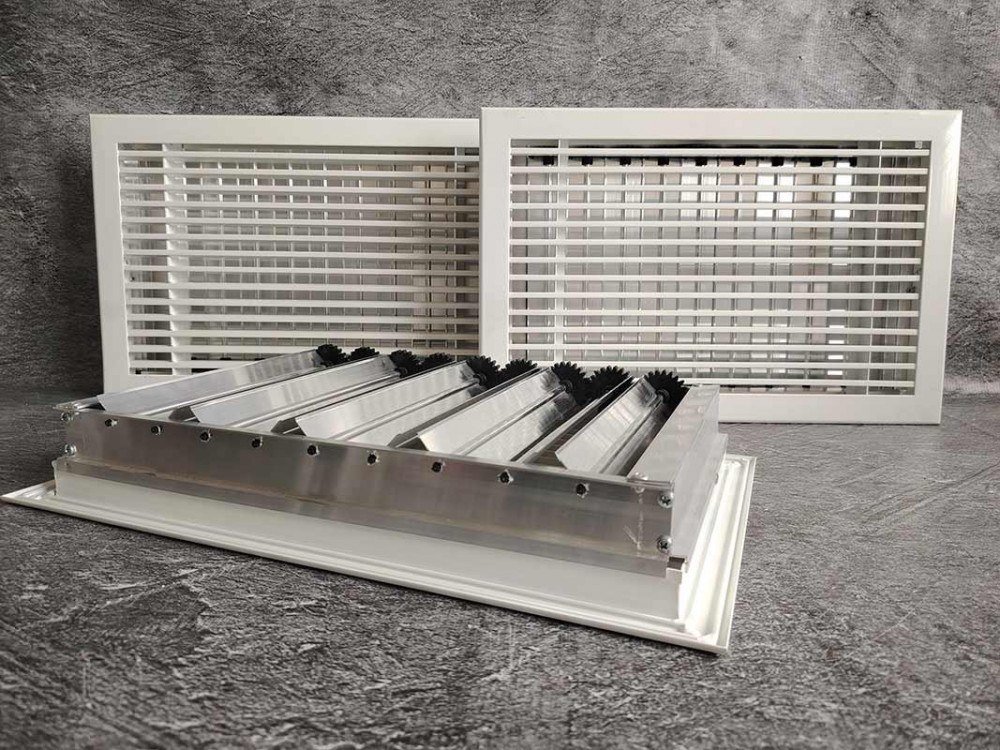

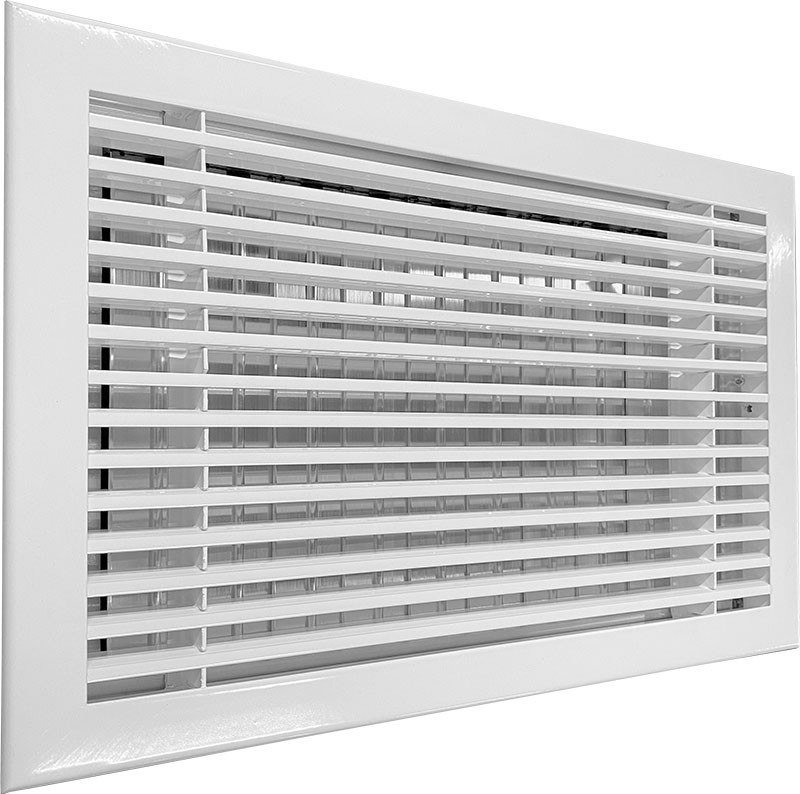

Ламели: У-образные ламели 5,5 мм, зафиксированные под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 15˚ в две стороны – от центра вверх и от центра вниз. Опция Клапан расхода воздуха
Размер
Минимальный: 80х80
Максимальный: 2900х2500 (при большем размере изготавливается из составных частей)
Материалы
Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018
Покрытие: Полимерно-порошковое окрашивание

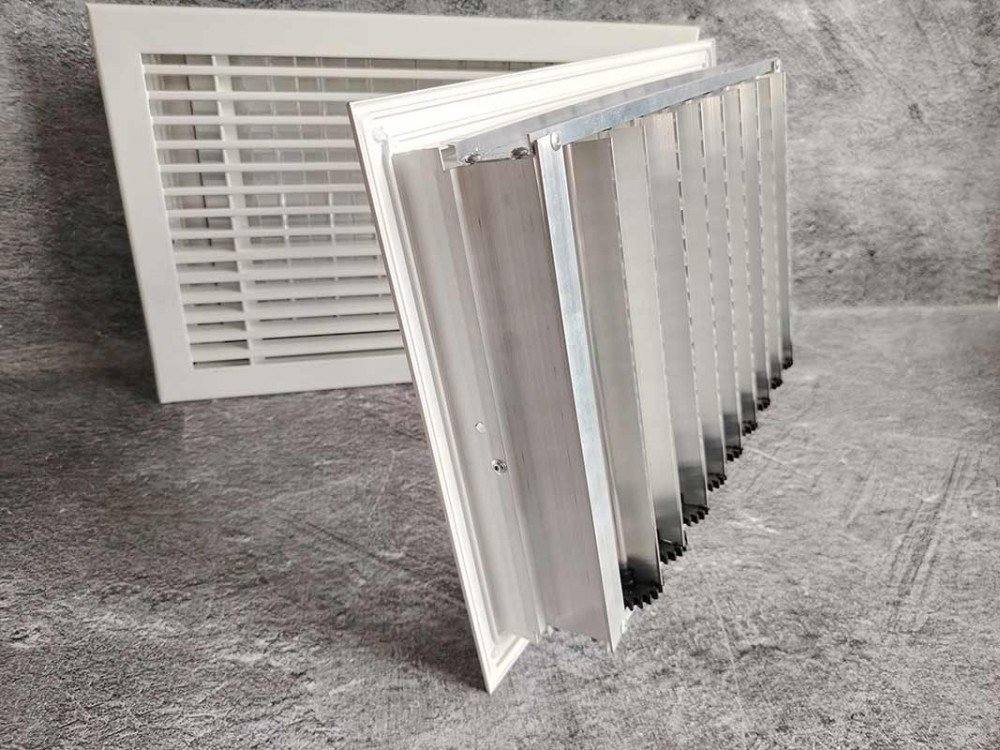

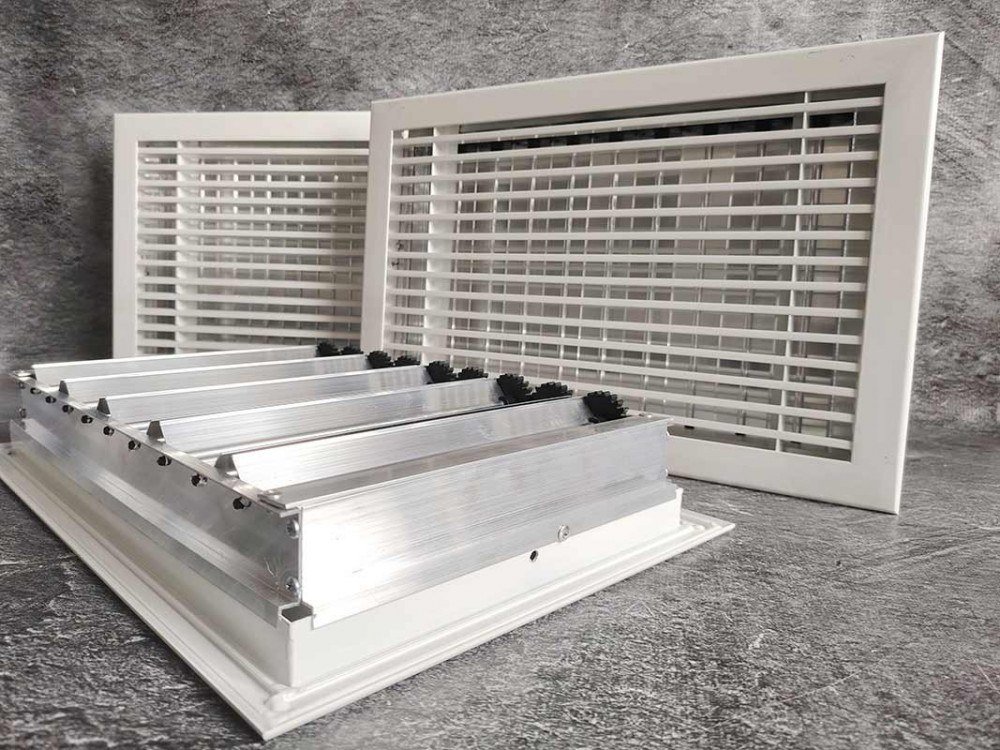

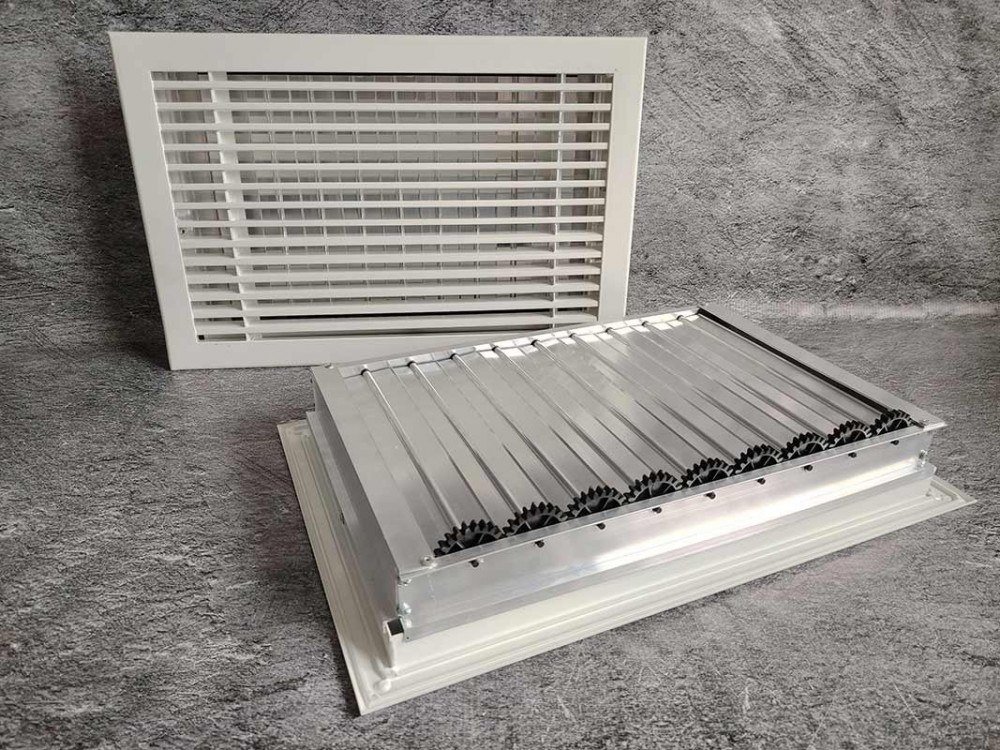

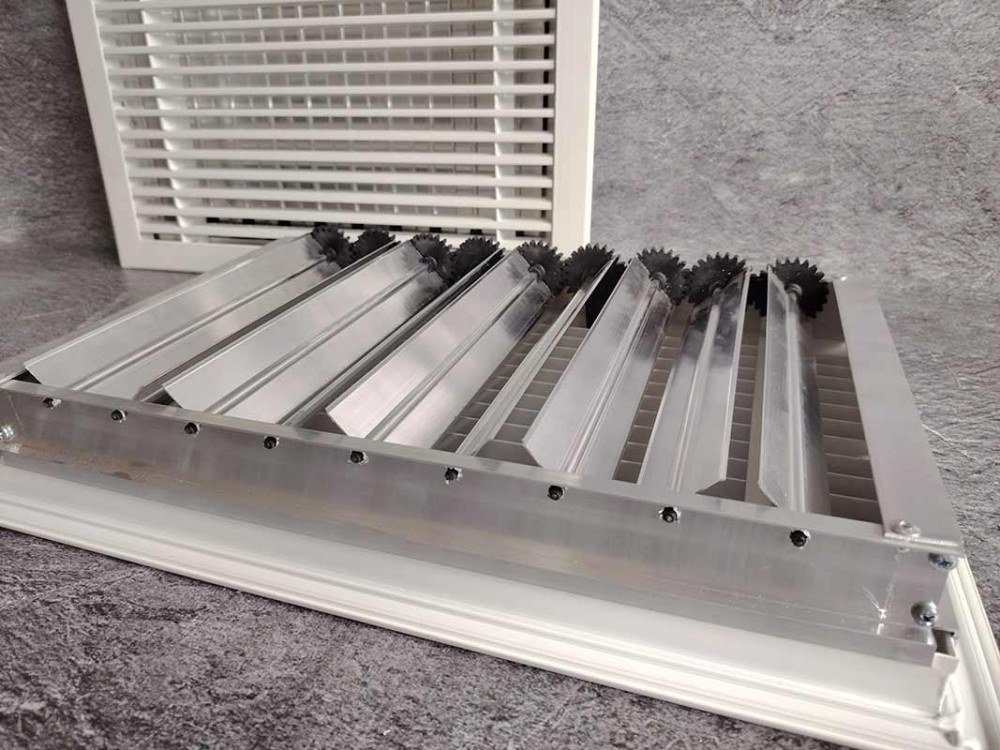

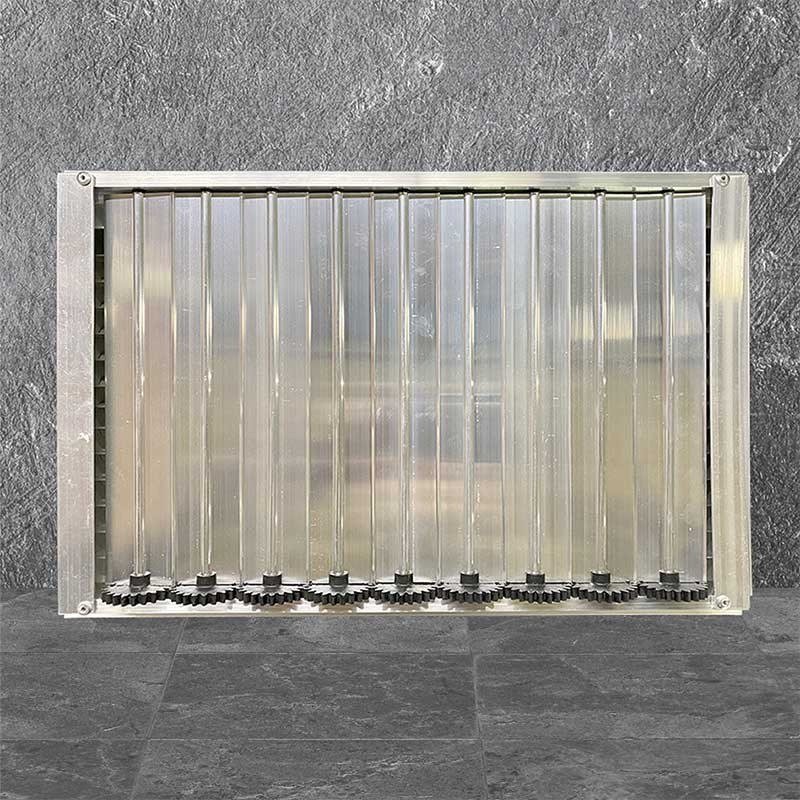

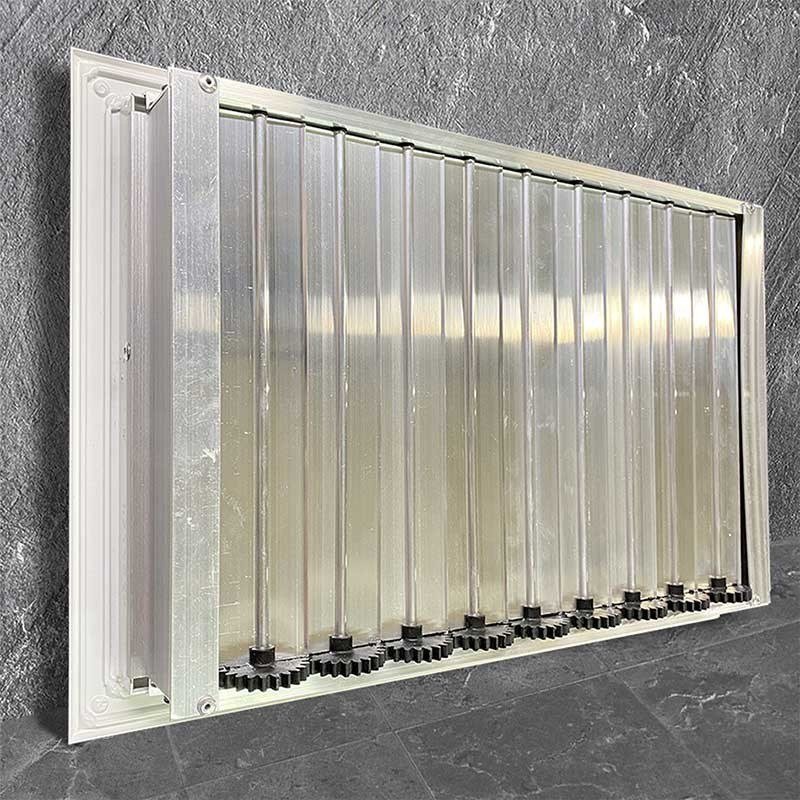

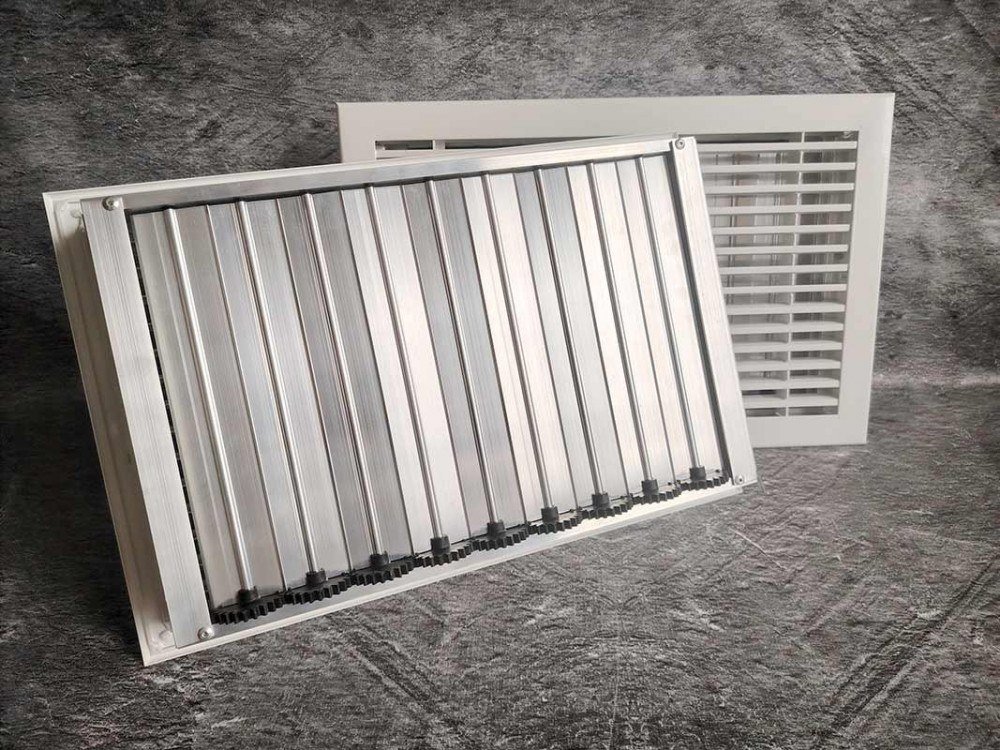

Цвет: Любой цвет по каталогу RAL Classic (по умолчанию белый – RAL9016) Клапан расхода воздуха Рамка – листовая оцинкованная сталь; лопатки – алюминиевый профиль АДЗ1 (ГОСТ 22233-2018); комплектующие (шестеренки и втулки) – пластик. Без покрытия

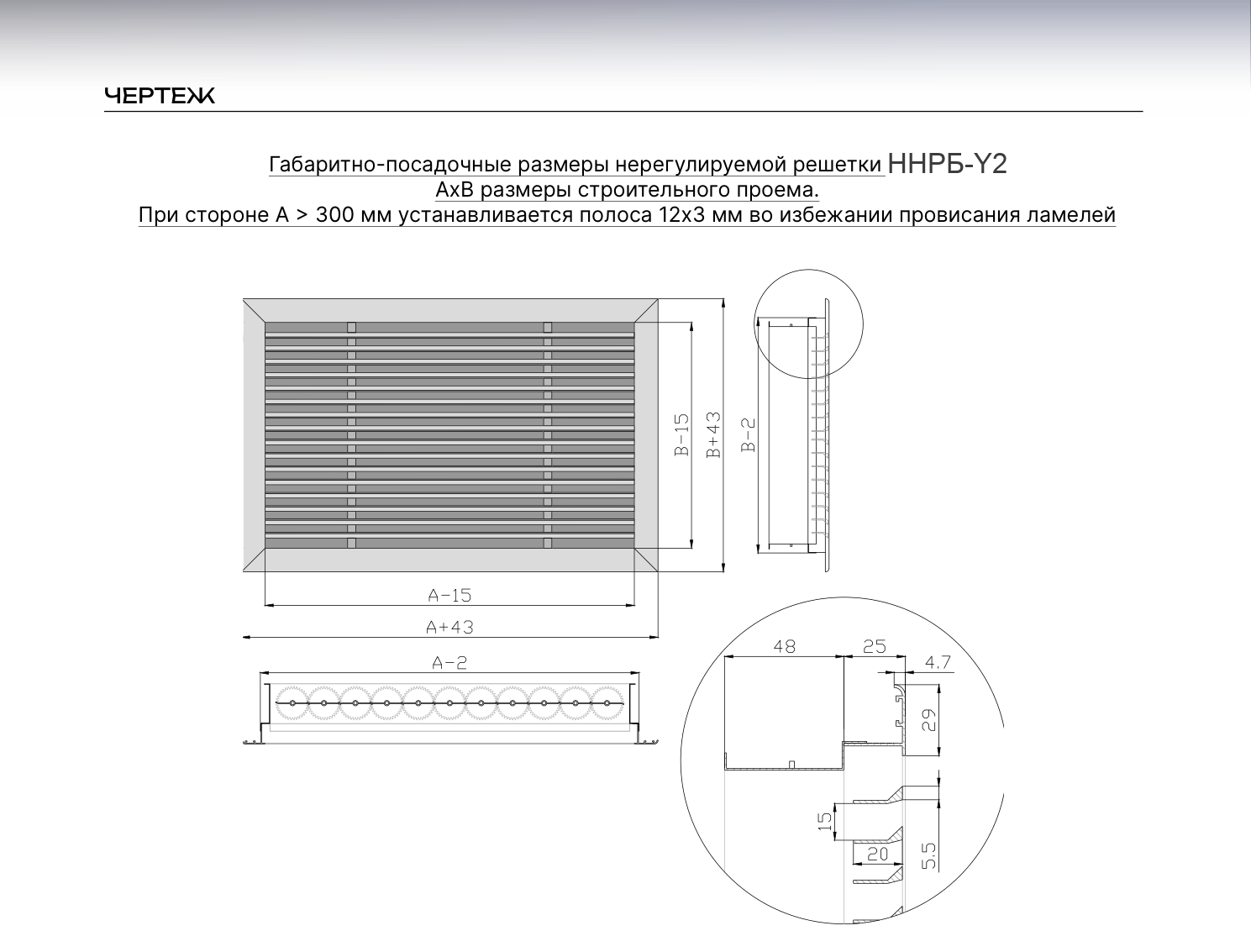

Чертёж и габаритные размеры ННРБ-Y2:

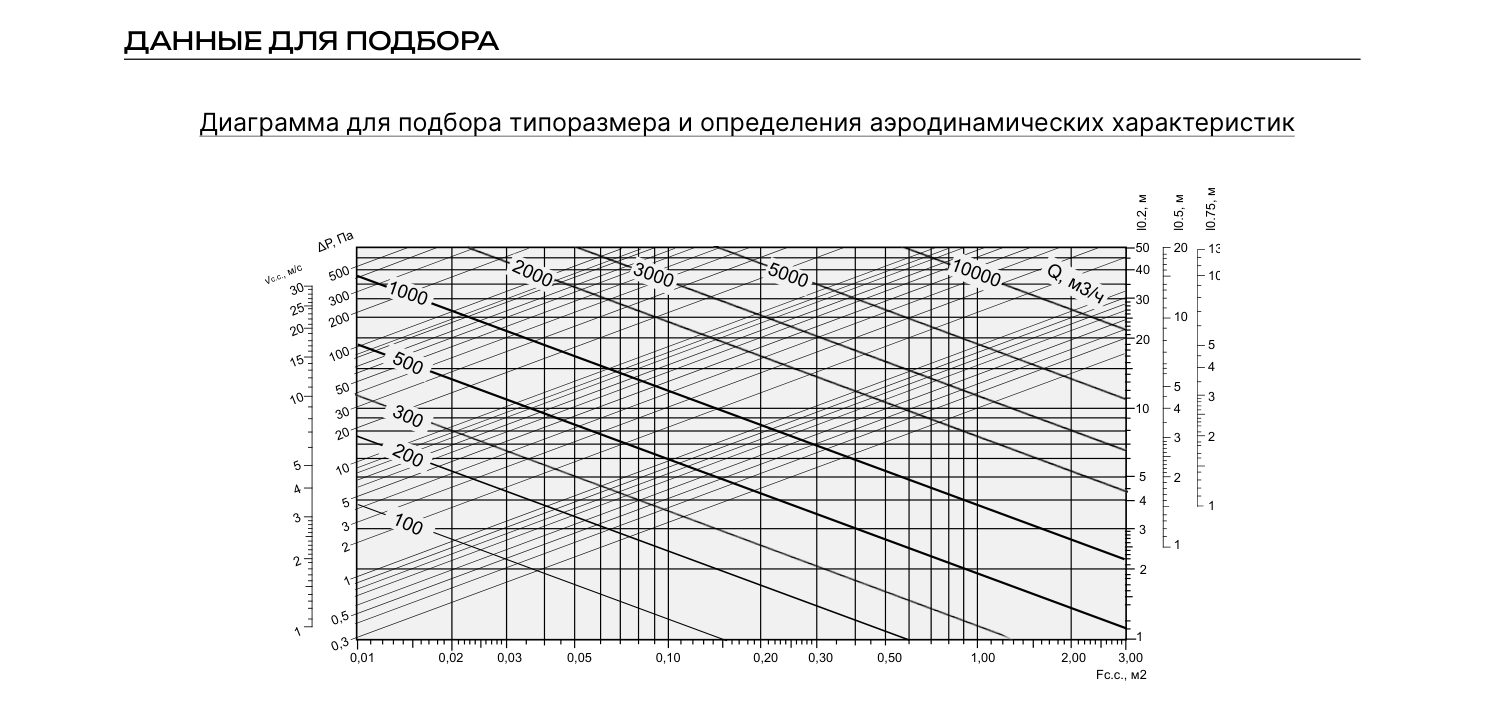

Аэродинамические характеристики ННРБ-Y2 (данные для подбора):
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ННРБ-Y2 (высота 50 мм):
Типоразмер, мм
Fс.с., м²
Масса, кг
100×50
0.002
0.25
150×50
0.003
0.34
200×50
0.004
0.44
250×50
0.005
0.53
300×50
0.006
0.62
350×50
0.007
0.71
400×50
0.008
0.81
450×50
0.009
0.90
500×50
0.010
0.99
550×50
0.011
1.08
600×50
0.012
1.18
650×50
0.013
1.27
700×50
0.014
1.36
750×50
0.015
1.45
800×50
0.016
1.55
850×50
0.017
1.64
900×50
0.018
1.73
950×50
0.019
1.82
1000×50
0.020
1.92
1050×50
0.021
2.01
1100×50
0.023
2.10
1150×50
0.024
2.20
1200×50
0.025
2.29
1250×50
0.026
2.38
1300×50
0.027
2.47
1350×50
0.028
2.57
1400×50
0.029
2.66
1450×50
0.030
2.75
1500×50
0.031
2.84
1550×50
0.032
2.94
1600×50
0.033
3.03
1650×50
0.034
3.12
1700×50
0.035
3.21
1750×50
0.036
3.31
1800×50
0.037
3.40
1850×50
0.038
3.49
1900×50
0.039
3.58
1950×50
0.040
3.68
2000×50
0.041
3.77

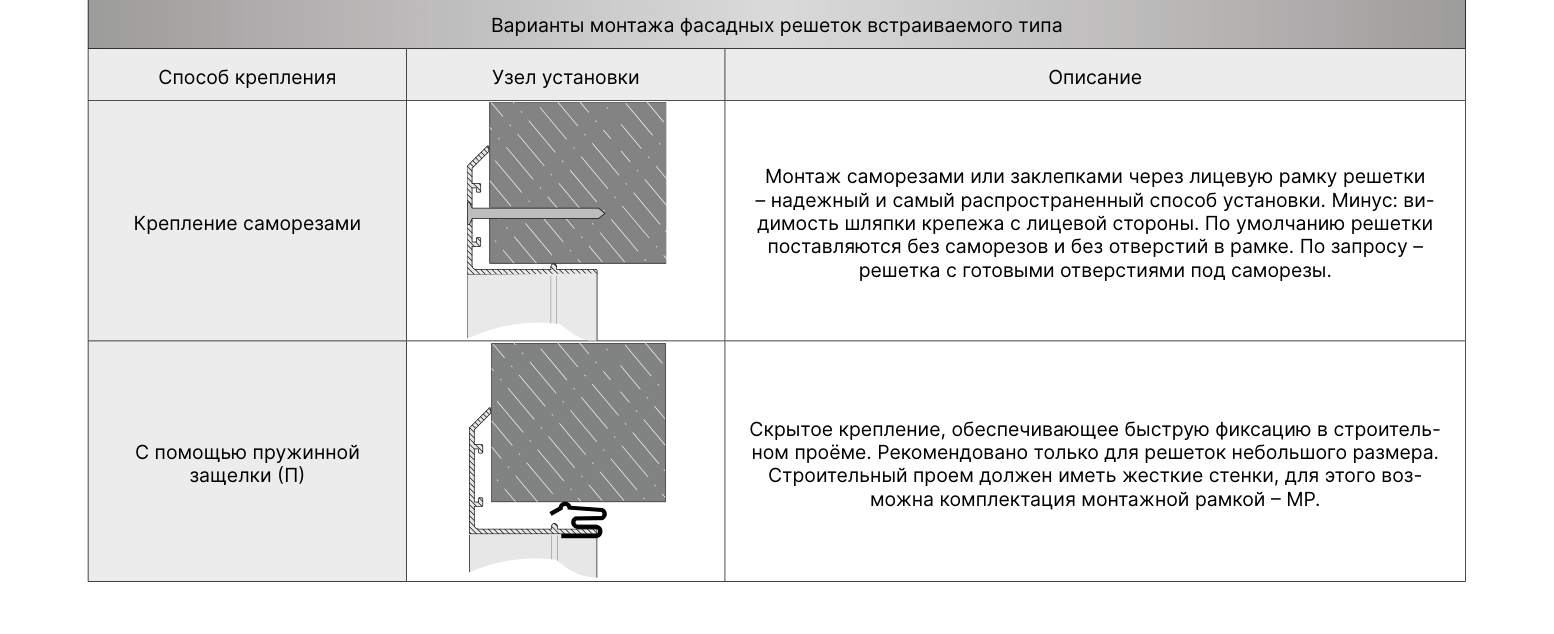

Схема монтажа решётки ННРБ-Y2:
ННРБ-Y2 - 300×500 - RAL 9016 - П - G3 - МР
ННРБ-Y2
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные фиксаторы
G3
Дополнительная комплектация: «–», фильтр (G3/G4/M5/F7/F9), P — выравниватель потока воздуха
