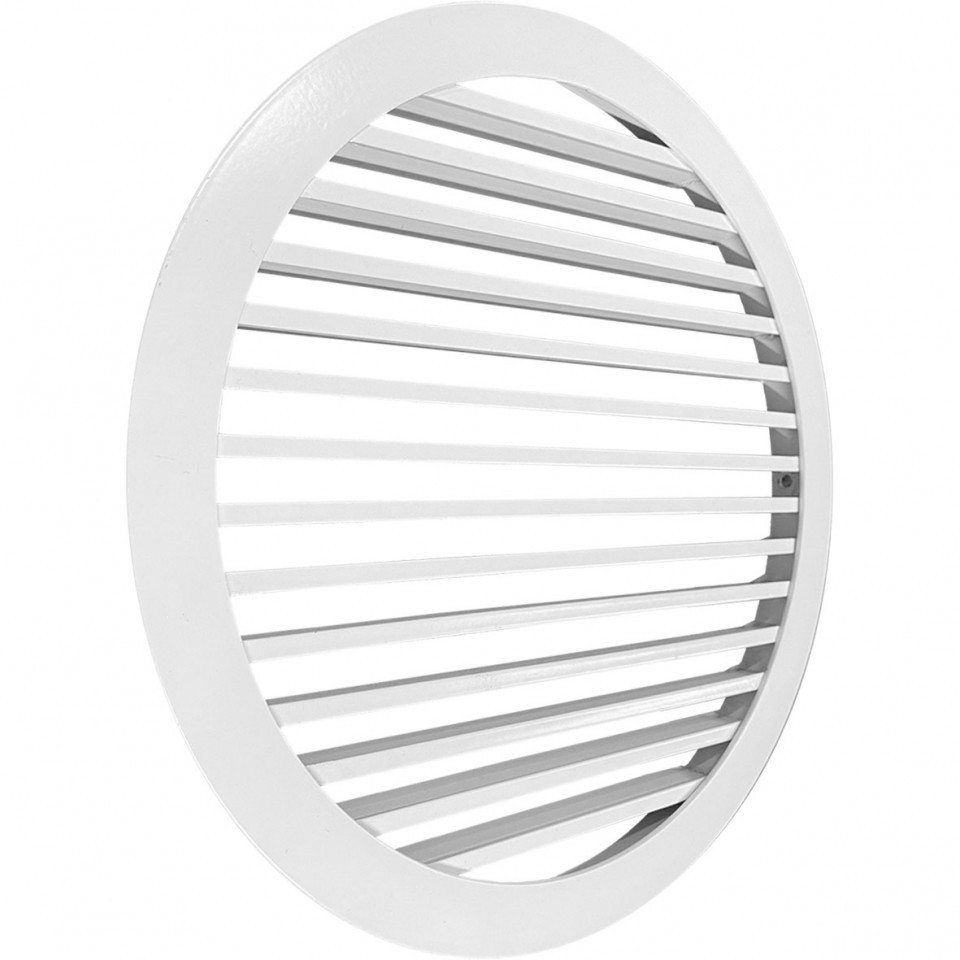

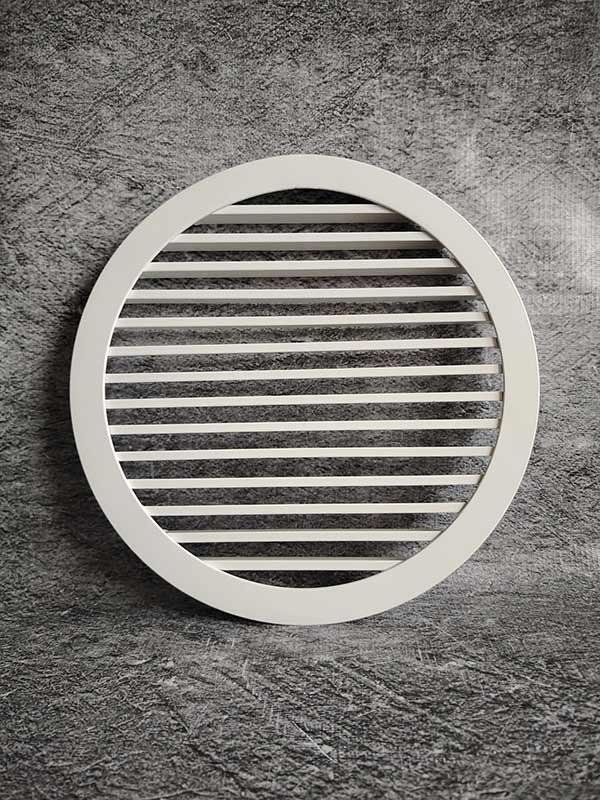

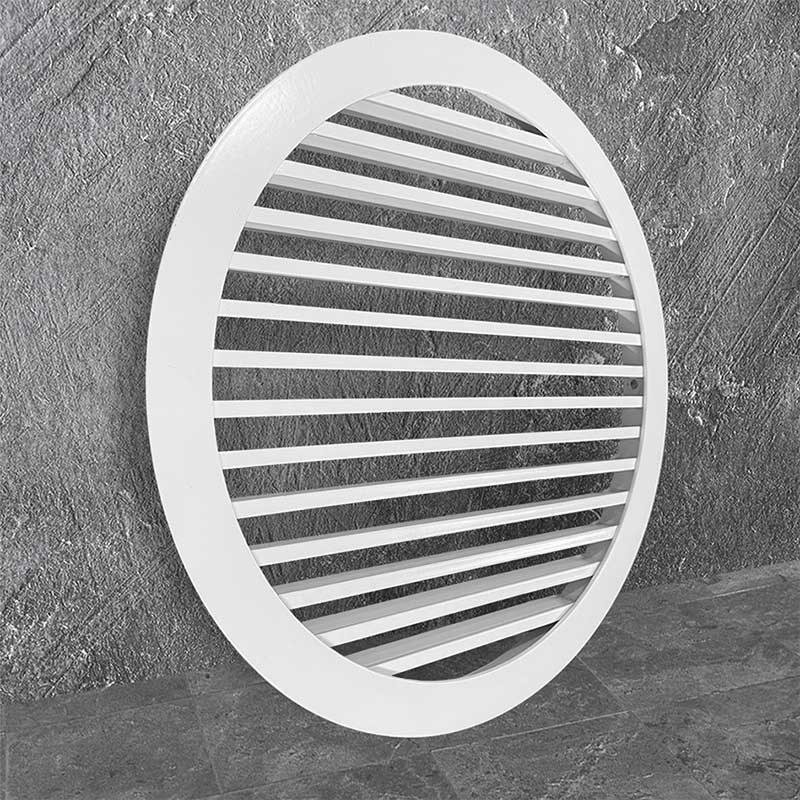

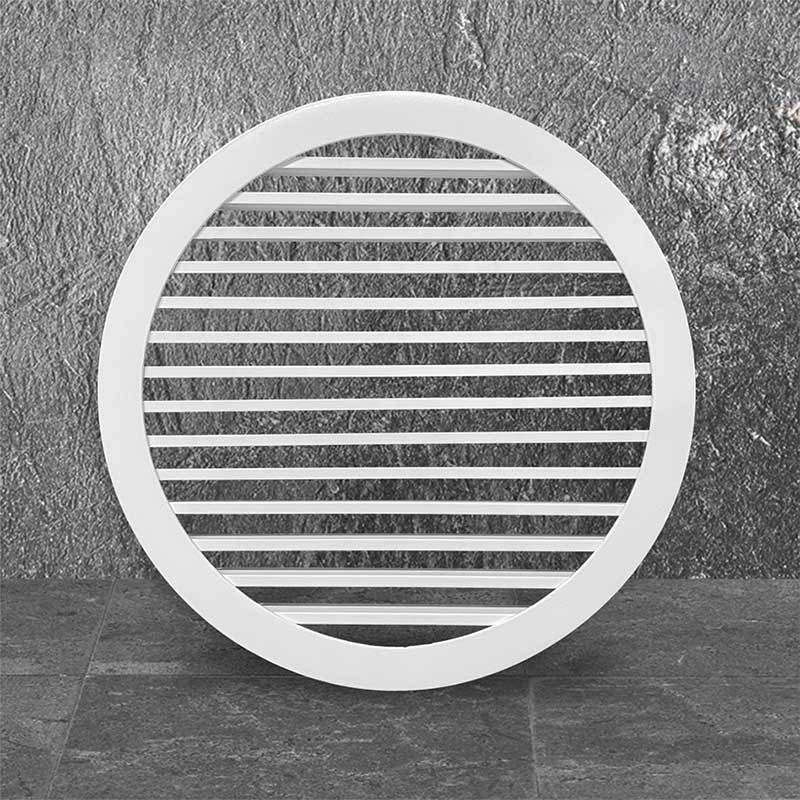

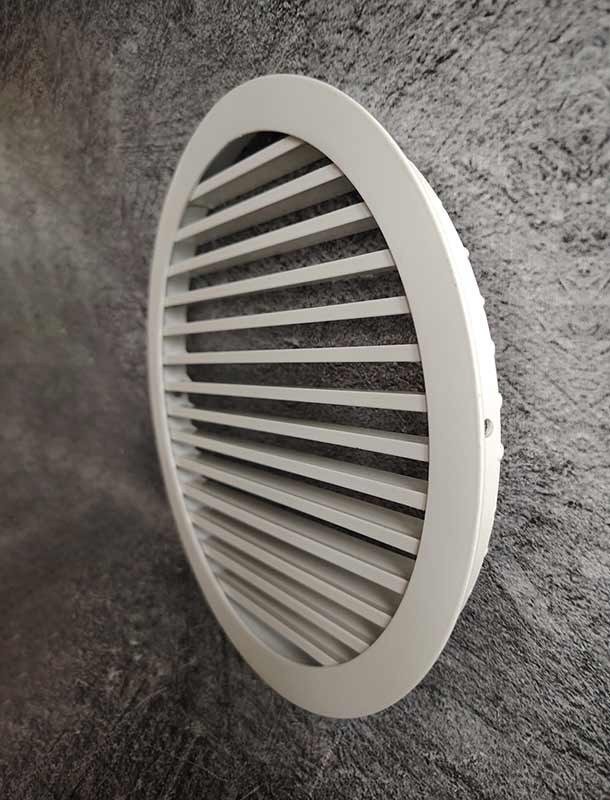

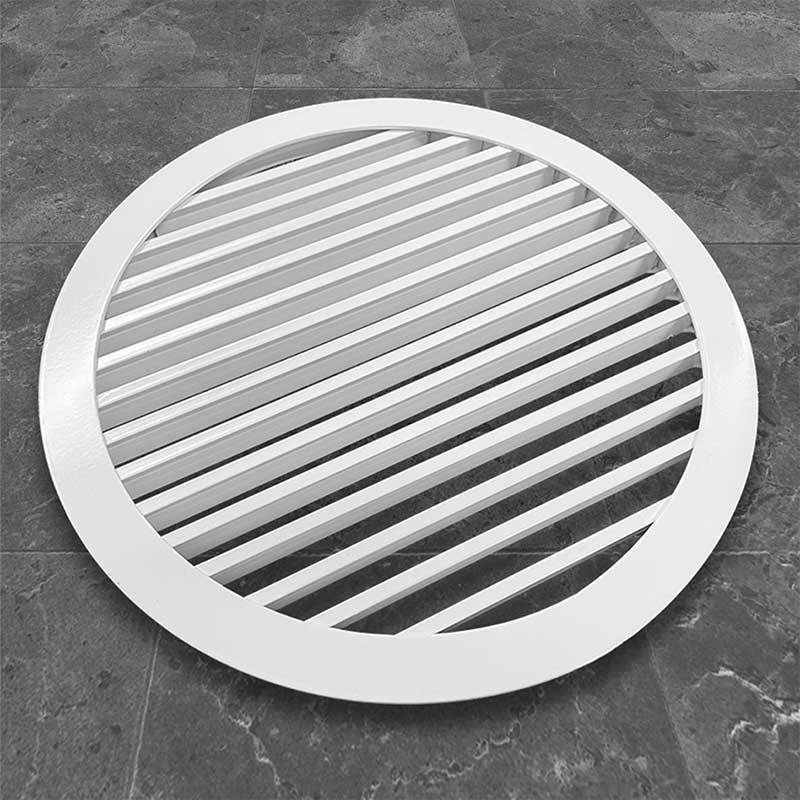

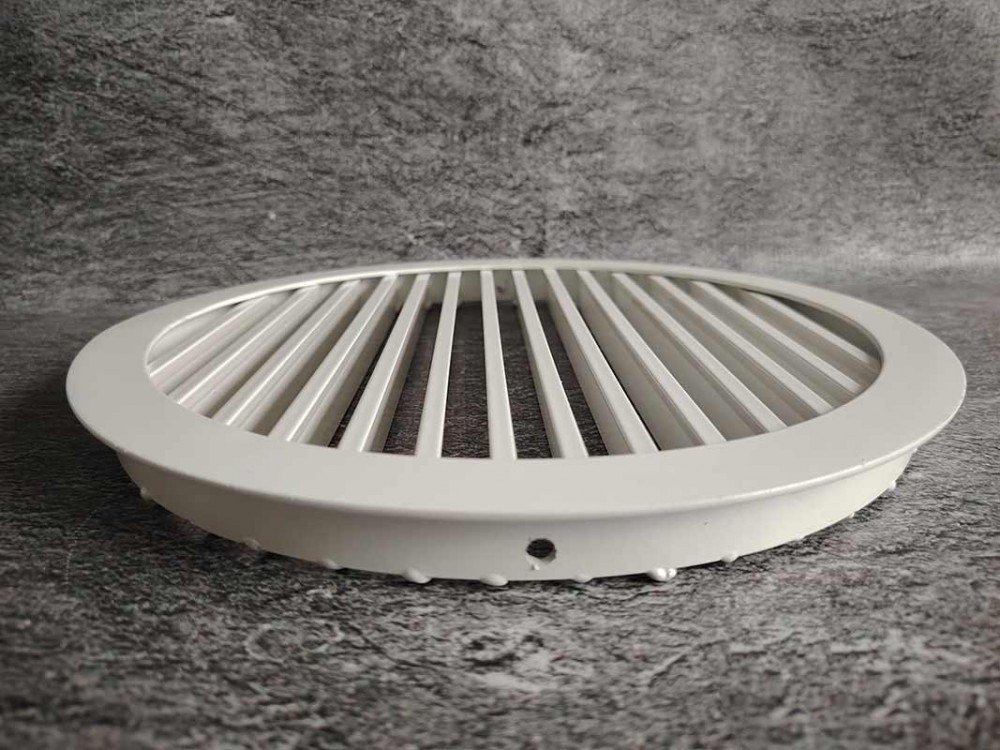

ННРК — вентиляционная решётка AIRS. Вентиляционные каналы и строительные проемы круглого сечения внутри помещения.
Подобрать размер ННРК
Вариант крепления
без указания
отверстия под саморезы (О)
пружинные защёлки (П)
Дополнительная комплектация
отсутствует
защитная сетка (С)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Вентиляционная решётка ННРК применяется для вентиляционные каналы и строительные проемы круглого сечения внутри помещения. Изделие защищает вентиляционный канал и придаёт проёму законченный вид, сохраняя пропускную способность системы.
Конструктивно решётка — встраиваемый, изготавливается из алюминиевого профиля АД31, окрашивается порошковой краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Особенности
Вент.система: Приточная и вытяжная
Назначение: Защита и эстетическое оформление вентиляционного отверстия
Применение: Вентиляционные каналы и строительные проемы круглого сечения внутри помещения
КЖС: 0,65
Конструкция
Тип решетки: Встраиваемый
Рамка: Тавр (ширина фланца может быть 20, 30 или 40 мм)
Ламели: Y-образные ламели 5,5 мм, зафиксированные под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 0˚
Размер
Минимальный: ø 150 мм
Максимальный: ø 1500 мм. Если диаметр превышает 250 мм, устанавливается Г-образная перемычка во избежании провисания ламелей
Материалы
Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018 и тавр
Покрытие: Полимерно-порошковое окрашивание
Цвет: Любой цвет по каталогу RAL Classic (по умолчанию белый – RAL9016)

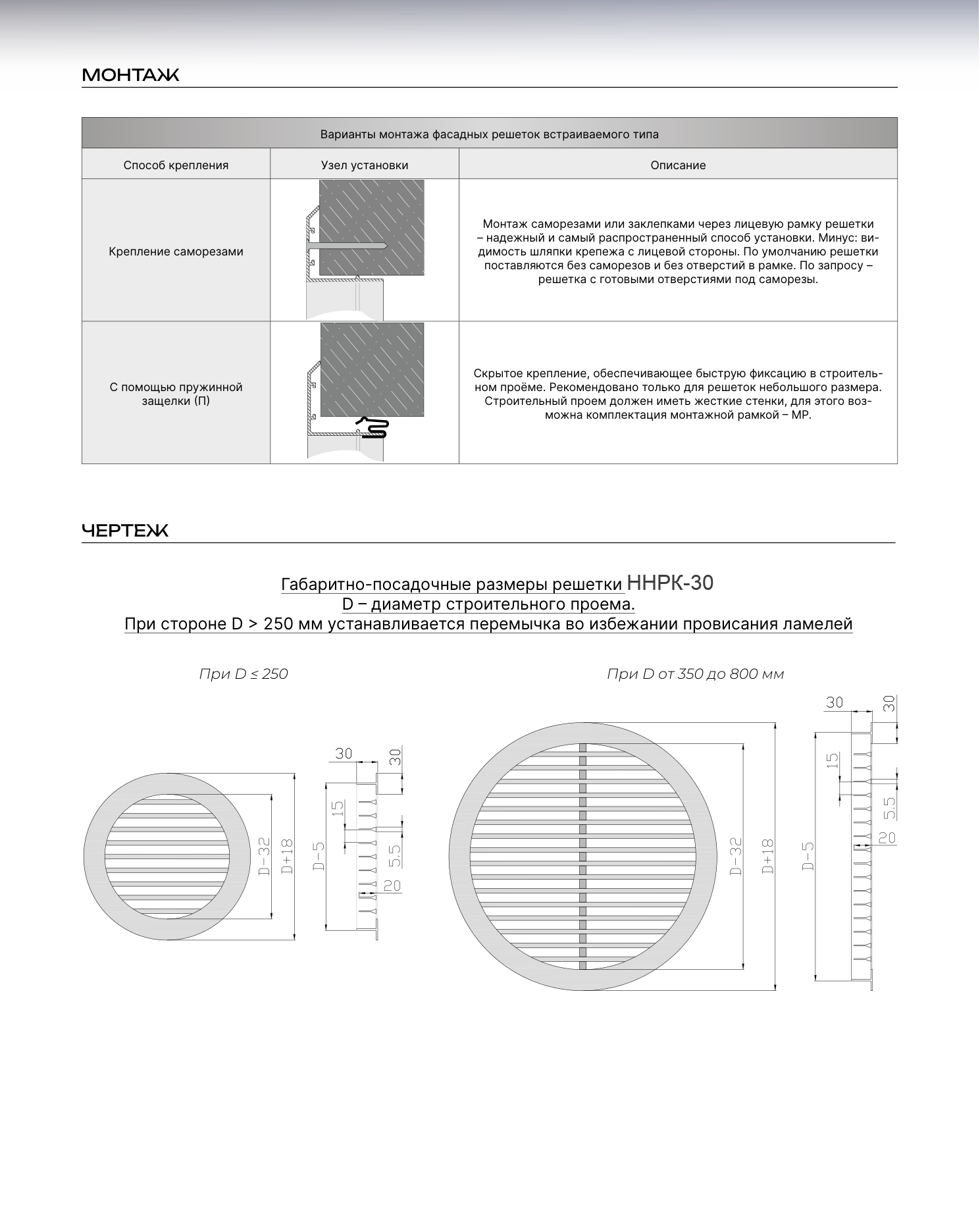

Чертёж и габаритные размеры ННРК:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным диаметрам ННРК:
Типоразмер, мм
Fс.с., м²
Масса, кг
⌀150
0.007
0.50
⌀200
0.014
0.68
⌀250
0.023
0.90
⌀300
0.035
1.14
⌀350
0.049
1.42
⌀400
0.066
1.72
⌀450
0.085
2.41
⌀500
0.107
3.21
⌀600
0.157
4.13
⌀700
0.217
5.16
⌀800
0.287
6.31
⌀900
0.367
7.58
⌀1000
0.456
8.96
⌀1100
0.555
10.45
⌀1200
0.664
12.06
⌀1300
0.783
13.78
⌀1400
0.911
15.63
⌀1500
1.049
17.58

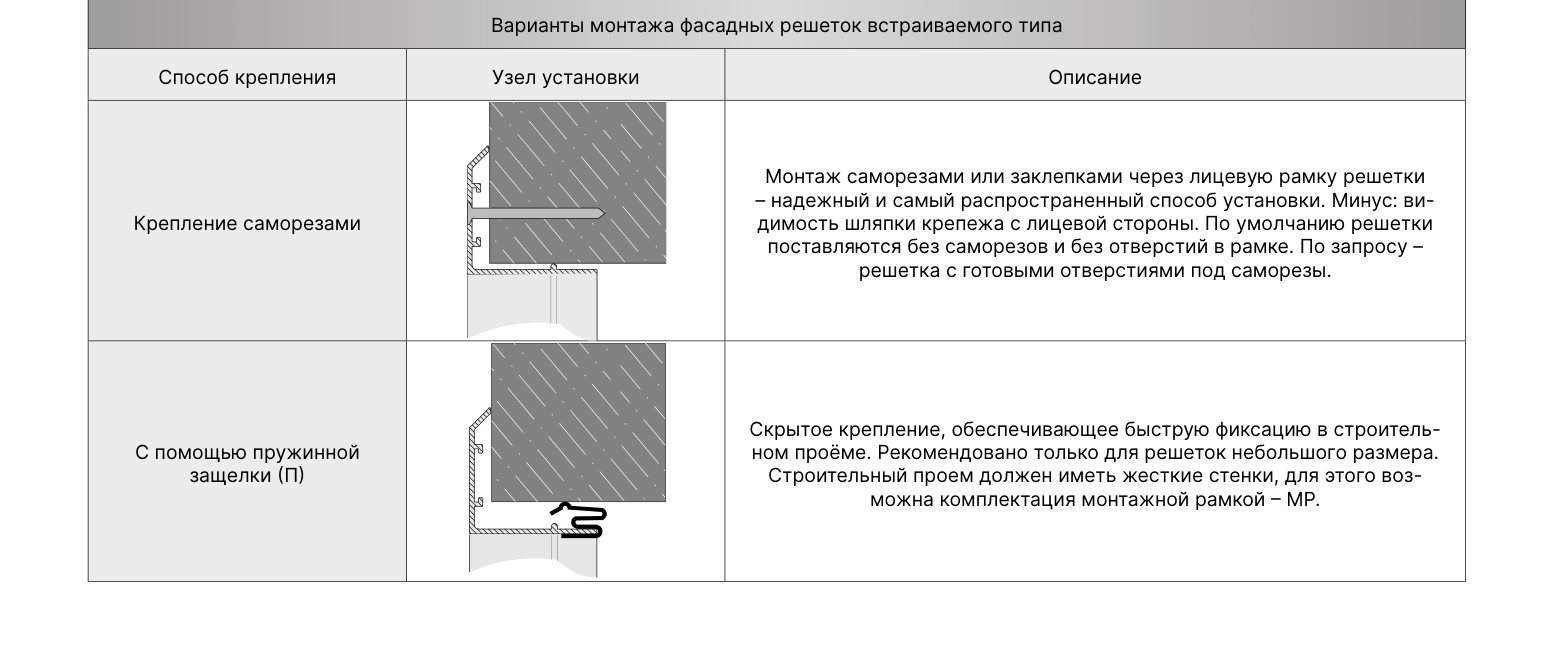

Схема монтажа решётки ННРК:
ННРК - 315 - 20 - RAL 9016 - П
ННРК
Тип решётки Диаметр проёма, мм Размер фланца: 20, 30 или 40 мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
