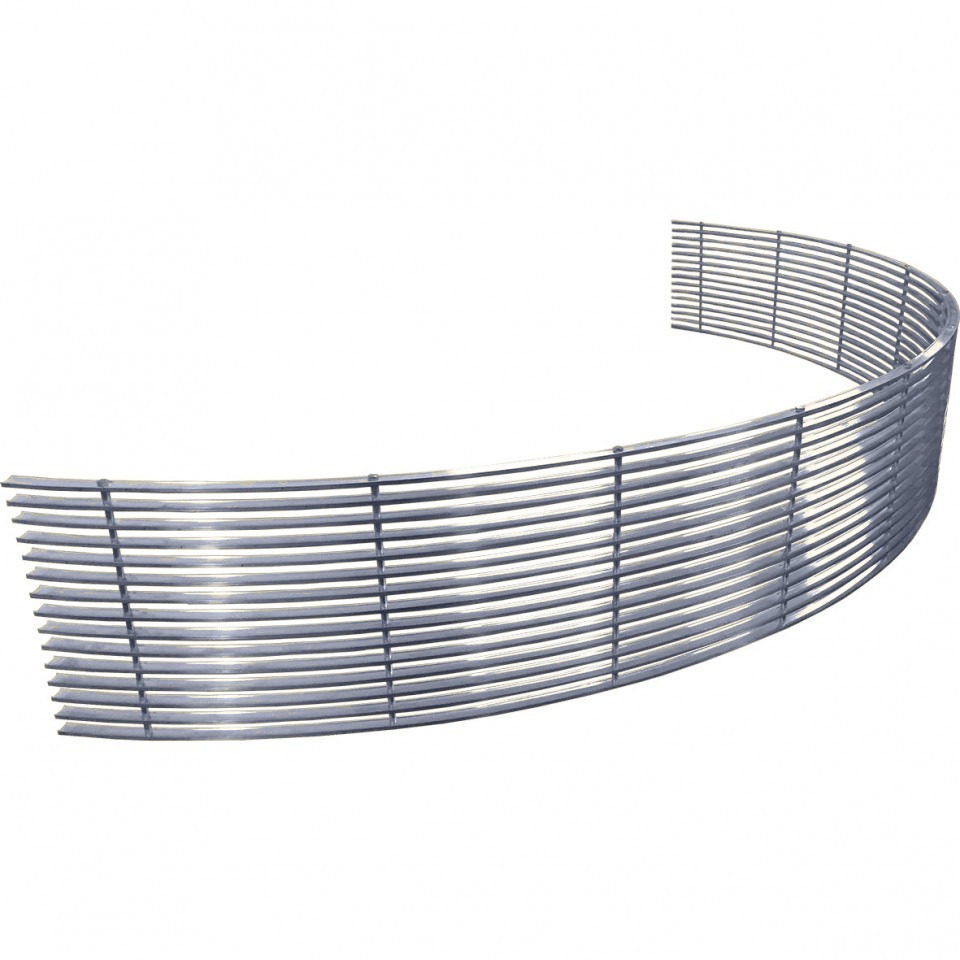

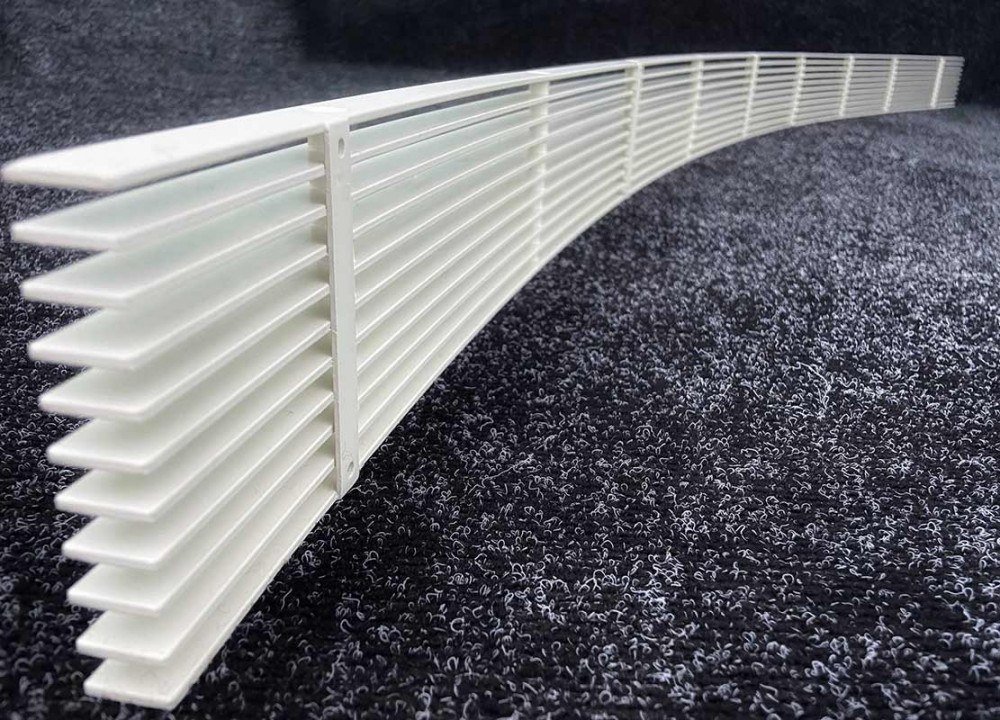

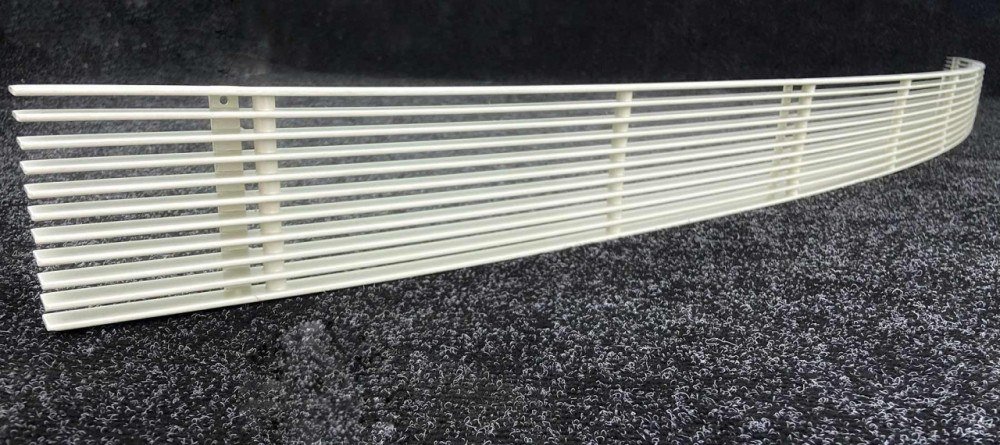

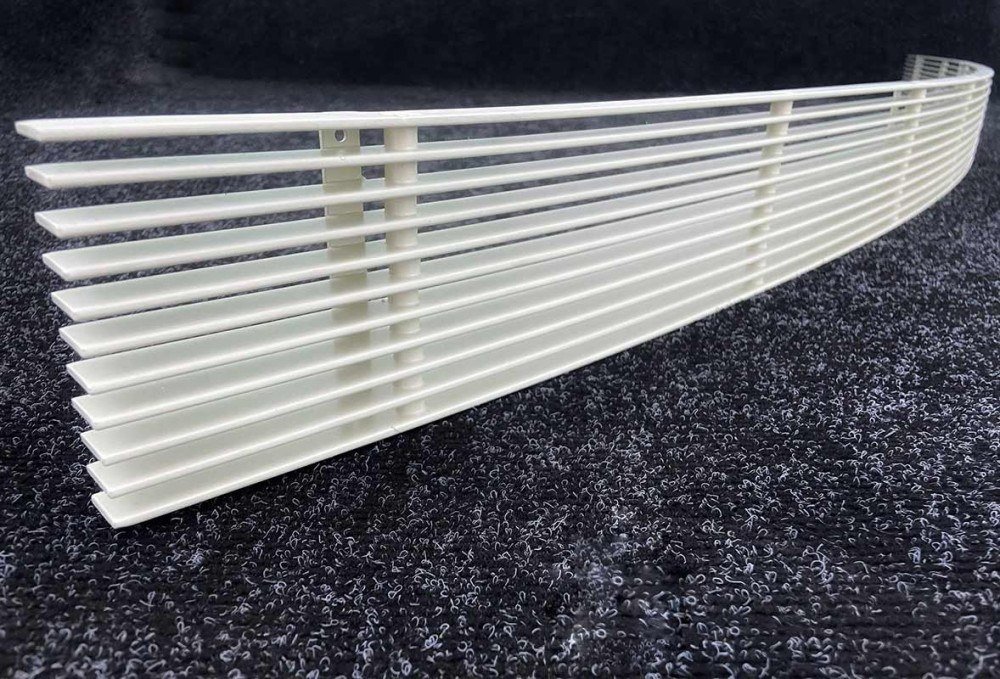

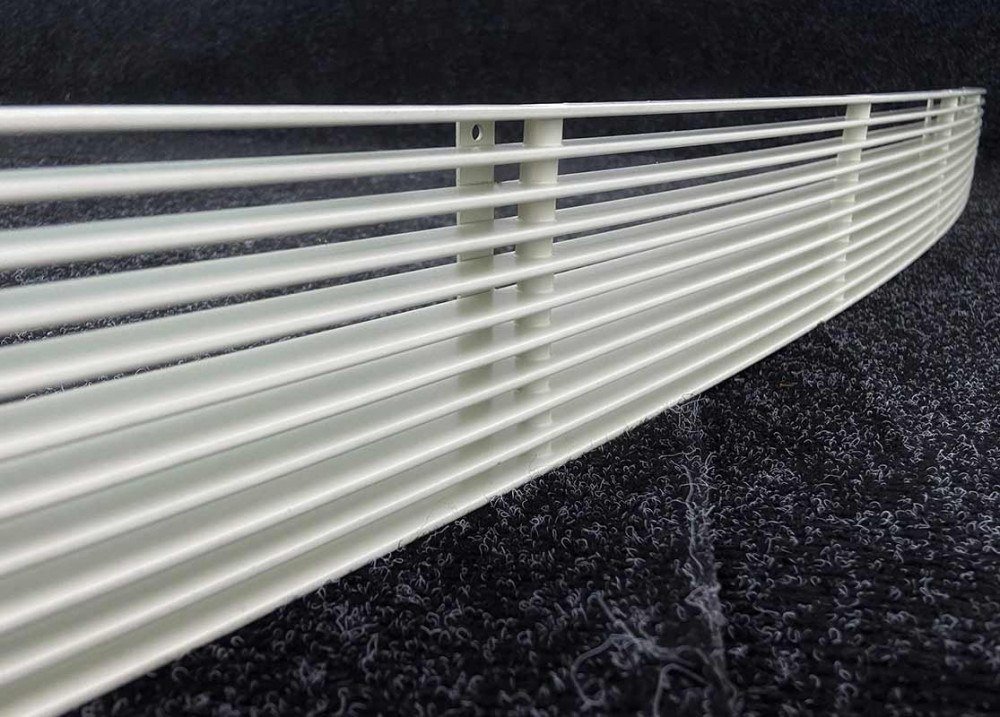

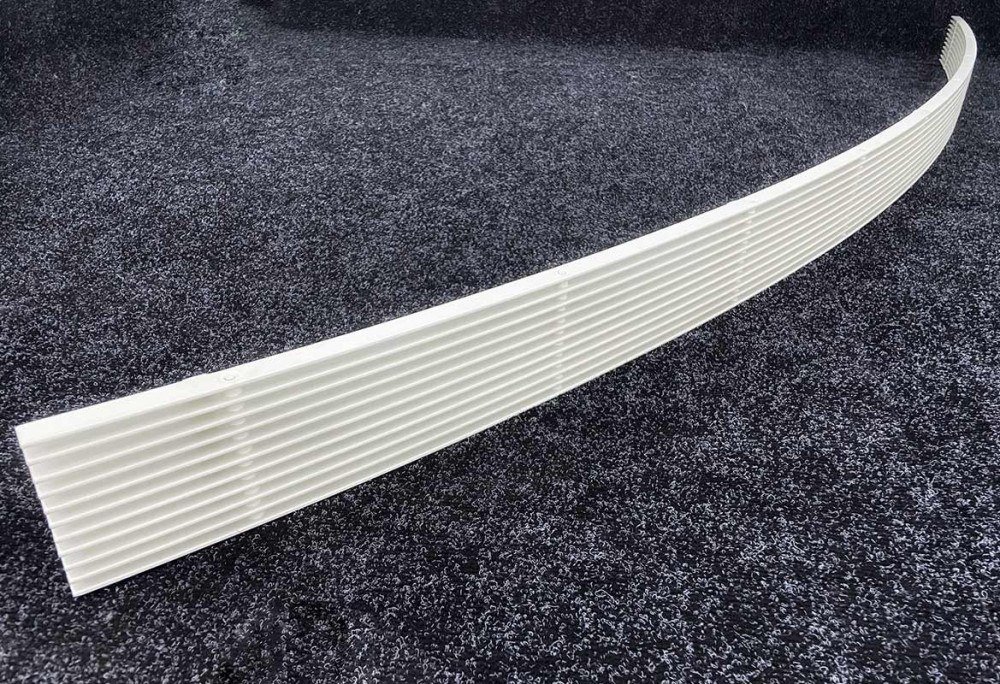

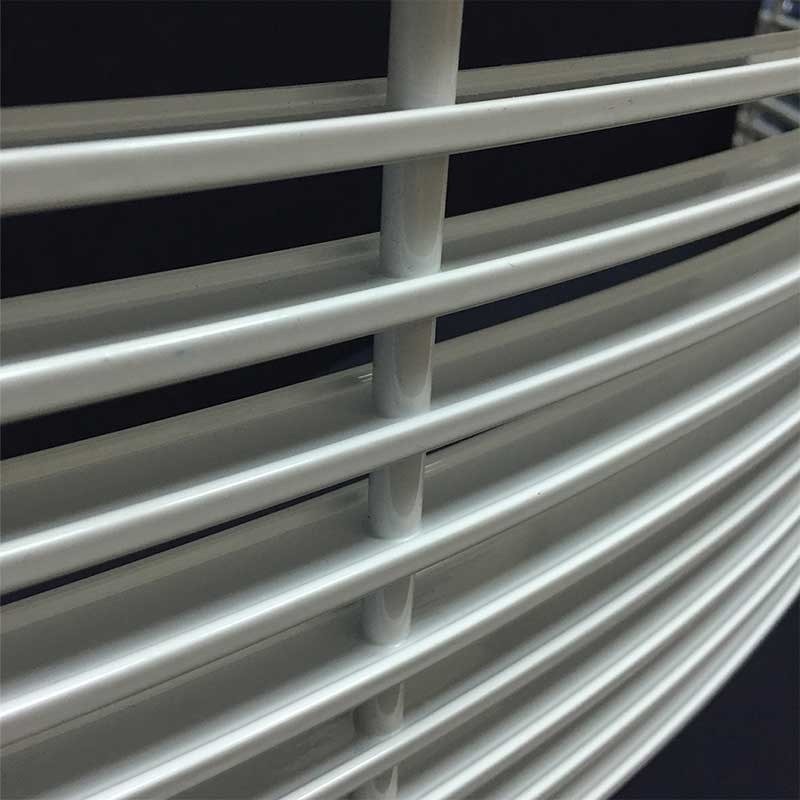

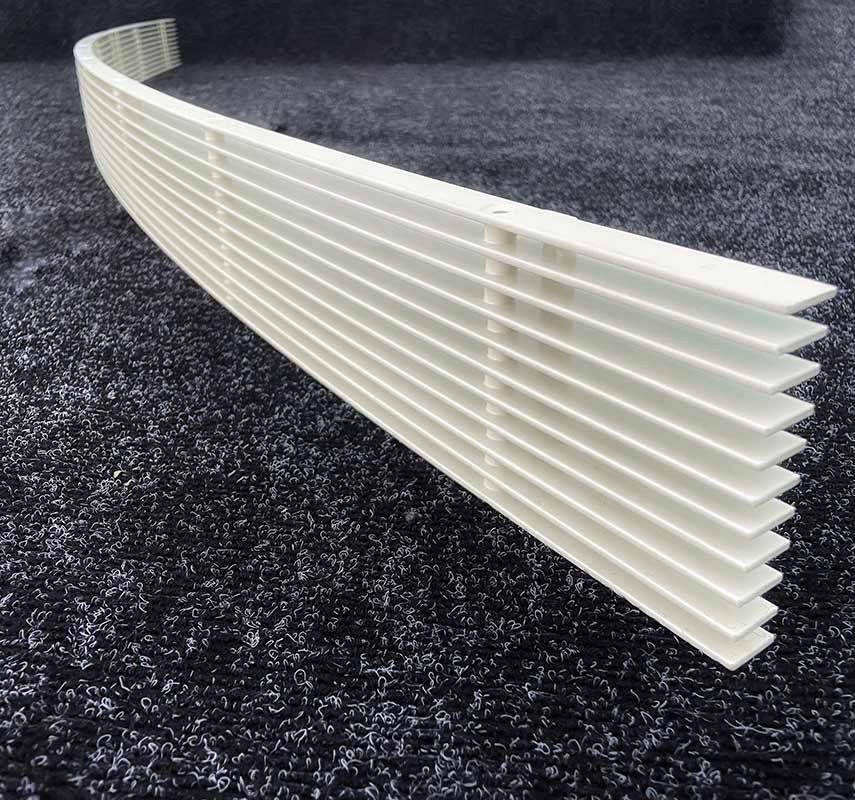

РАЛ1/РАЛ2 — вентиляционная решётка AIRS. Выпуклые или вогнутые поверхности стен.
Подобрать размер РАЛ1/РАЛ2
Тип рамки
Встраиваемая с фланцем
Скрытая без фланца
Дополнительная комплектация
Монтажная рамка (МР)
Монтажные скобы (МС)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Вентиляционная решётка РАЛ1/РАЛ2 применяется для выпуклые или вогнутые поверхности стен. Изделие защищает вентиляционный канал и придаёт проёму законченный вид, сохраняя пропускную способность системы.

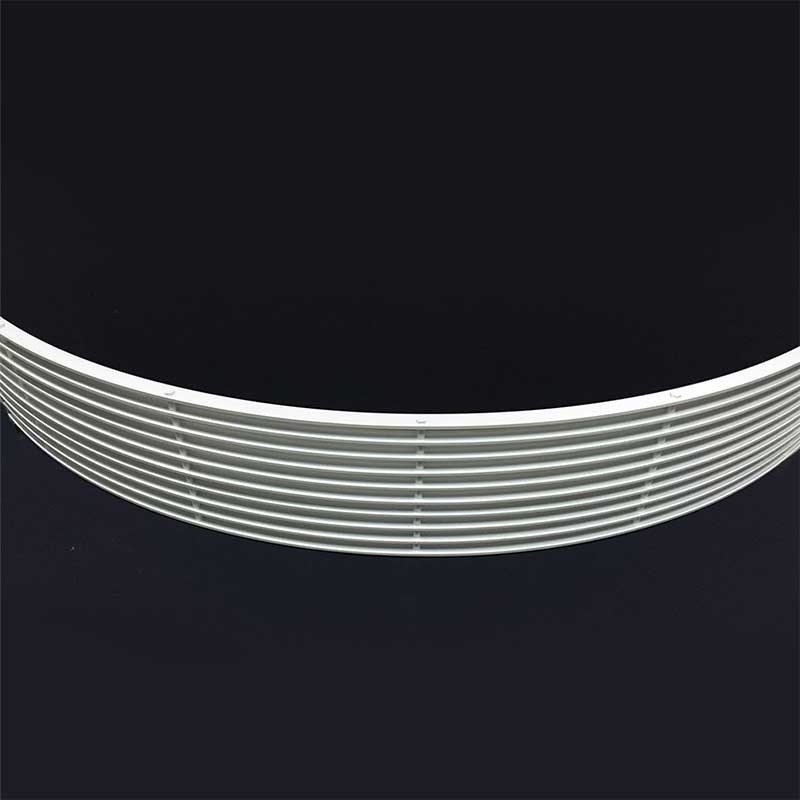

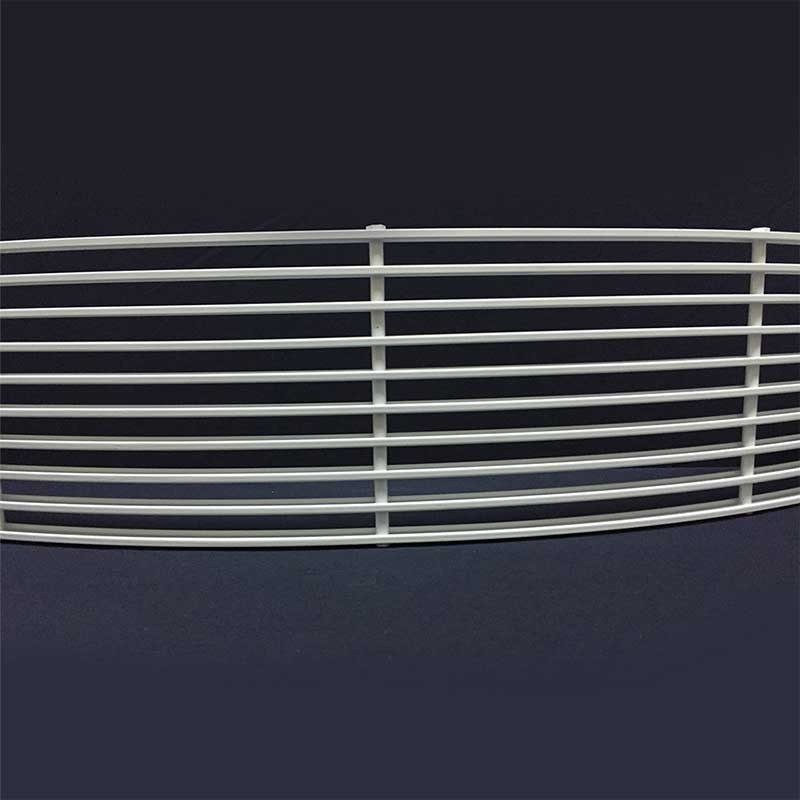

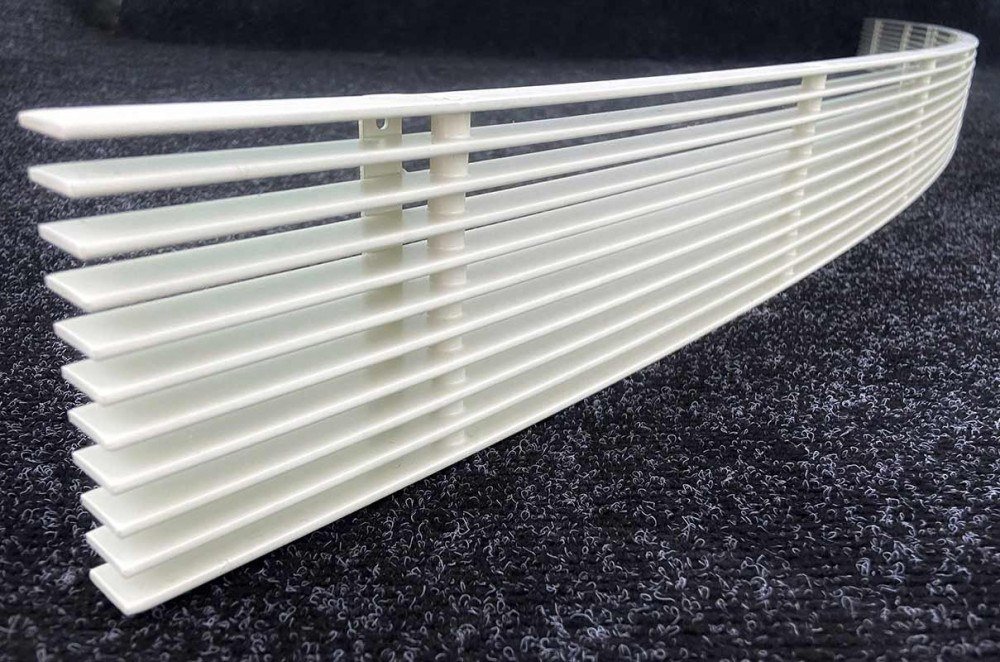

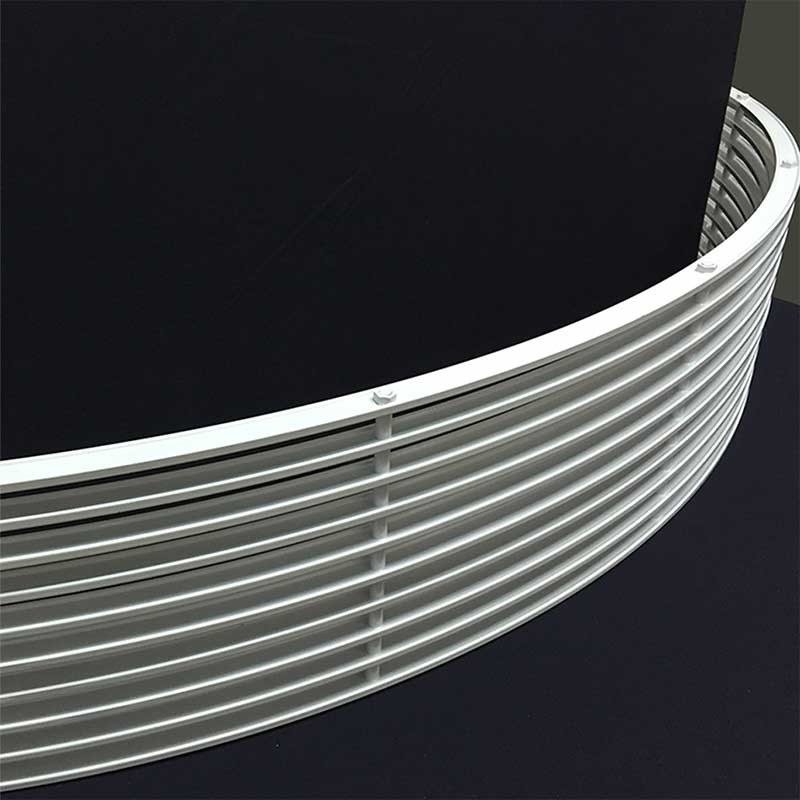

Конструктивно решётка — накладной форма радиусная, изготавливается из алюминиевого профиля АД31, окрашивается порошковой краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Особенности
Вент.система: Приточная и вытяжная
Назначение: Защита и эстетическое оформление вентиляционного отверстия
Применение: Выпуклые или вогнутые поверхности стен
КЖС: 0,72
Конструкция
Тип решетки: Накладной Форма Радиусная
Рамка: Без рамки

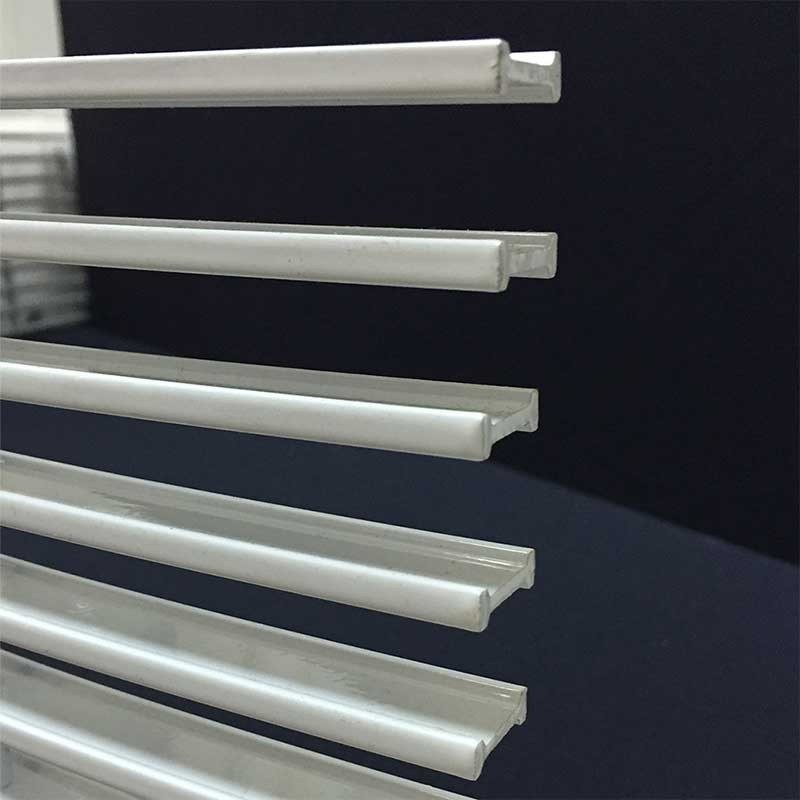

Ламели: Плоские ламели, зафиксированные под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 0˚ от нормали
Размер
Минимальный: 400х30
Максимальный: 500х2200
Материалы
Профиль: Листовая оцинкованная сталь толщиной 2,5 мм
Покрытие: Полимерно-порошковое окрашивание
Цвет: Любой цвет по каталогу RAL Classic (по умолчанию белый – RAL9016)

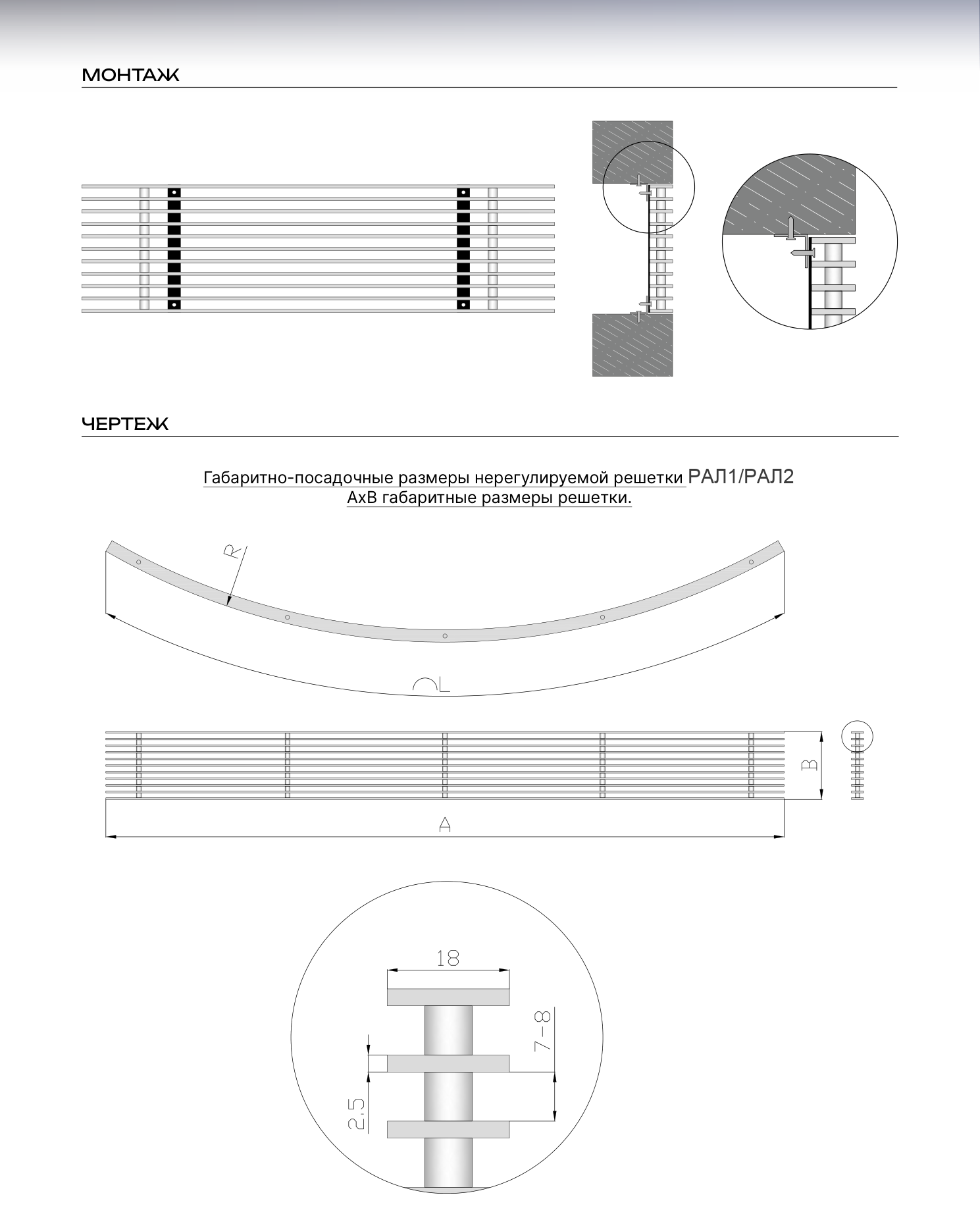

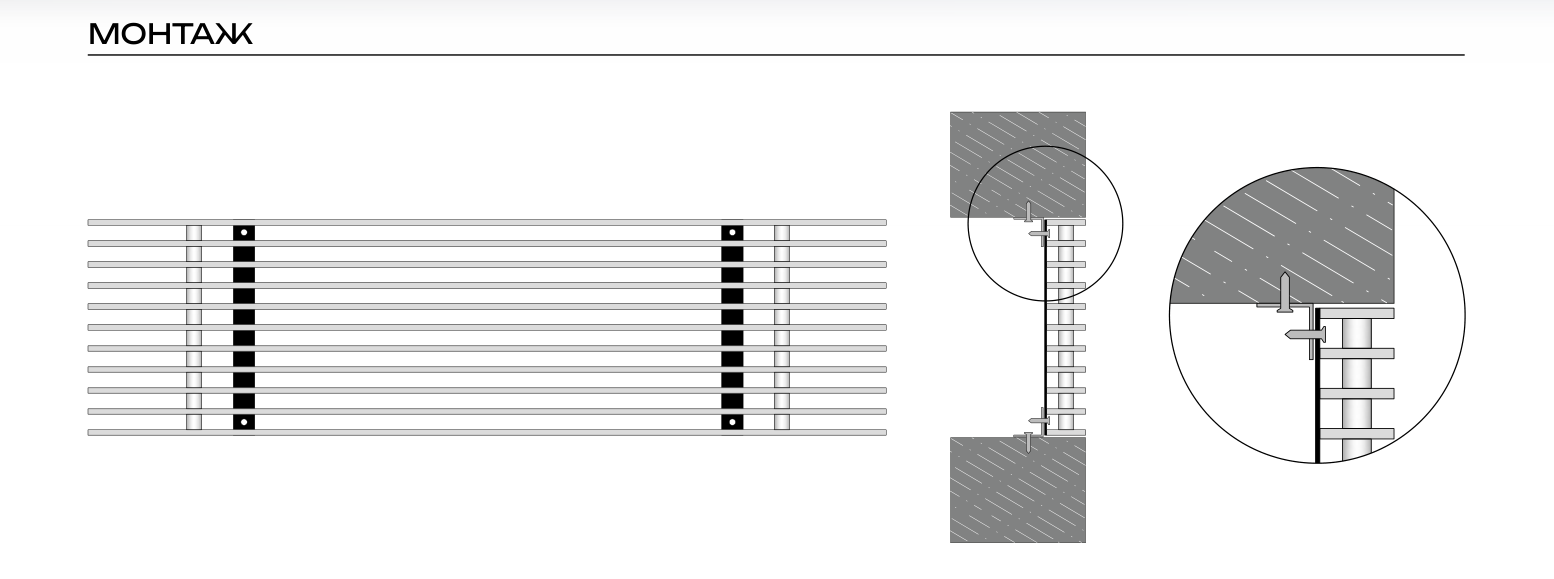

Чертёж и габаритные размеры РАЛ1/РАЛ2:
Аэродинамические характеристики по модели РАЛ1/РАЛ2 уточняйте у менеджера.
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам РАЛ1/РАЛ2 (высота 30 мм):
Типоразмер, мм
Fс.с., м²
Масса, кг
400×30
0.008
0.58
500×30
0.011
0.72
600×30
0.013
0.86
700×30
0.015
1.01
800×30
0.017
1.15
900×30
0.019
1.29
1000×30
0.021
1.43
1100×30
0.023
1.57
1200×30
0.025
1.72
1300×30
0.027
1.86
1400×30
0.029
2.00
1500×30
0.032
2.14
1600×30
0.034
2.28
1700×30
0.036
2.43
1800×30
0.038
2.57
1900×30
0.040
2.71
2000×30
0.042
2.85
2100×30
0.044
2.99
2200×30
0.046
3.14
Цена по запросу
