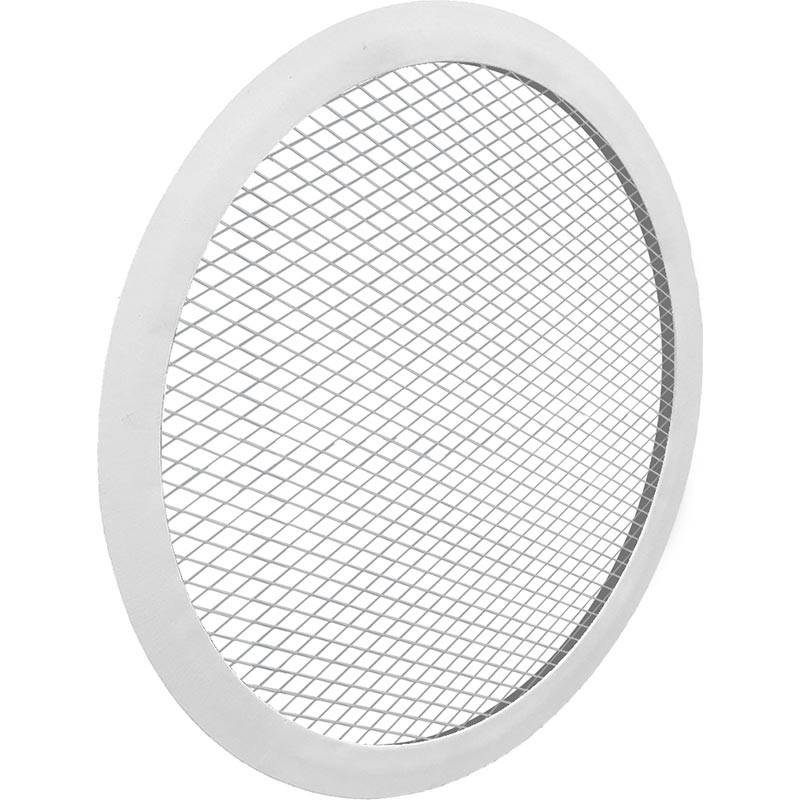

Круглая сетчатая решётка РСК AIRS предназначена для монтажа в круглые воздуховоды. Защищает систему вентиляции от попадания посторонних предметов при минимальном сопротивлении воздушному потоку.
Подобрать размер РСК
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Описание
Характеристики
Чертежи и размеры
Таблицы
Варианты монтажа
Пример заказа
Круглая сетчатая решётка РСК AIRS предназначена для монтажа в круглые воздуховоды. Защищает систему вентиляции от попадания посторонних предметов при минимальном сопротивлении воздушному потоку.
Материал: алюминиевый профиль АД31, защитная сетка
Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
Размер фланца: 20 / 30 / 40 мм

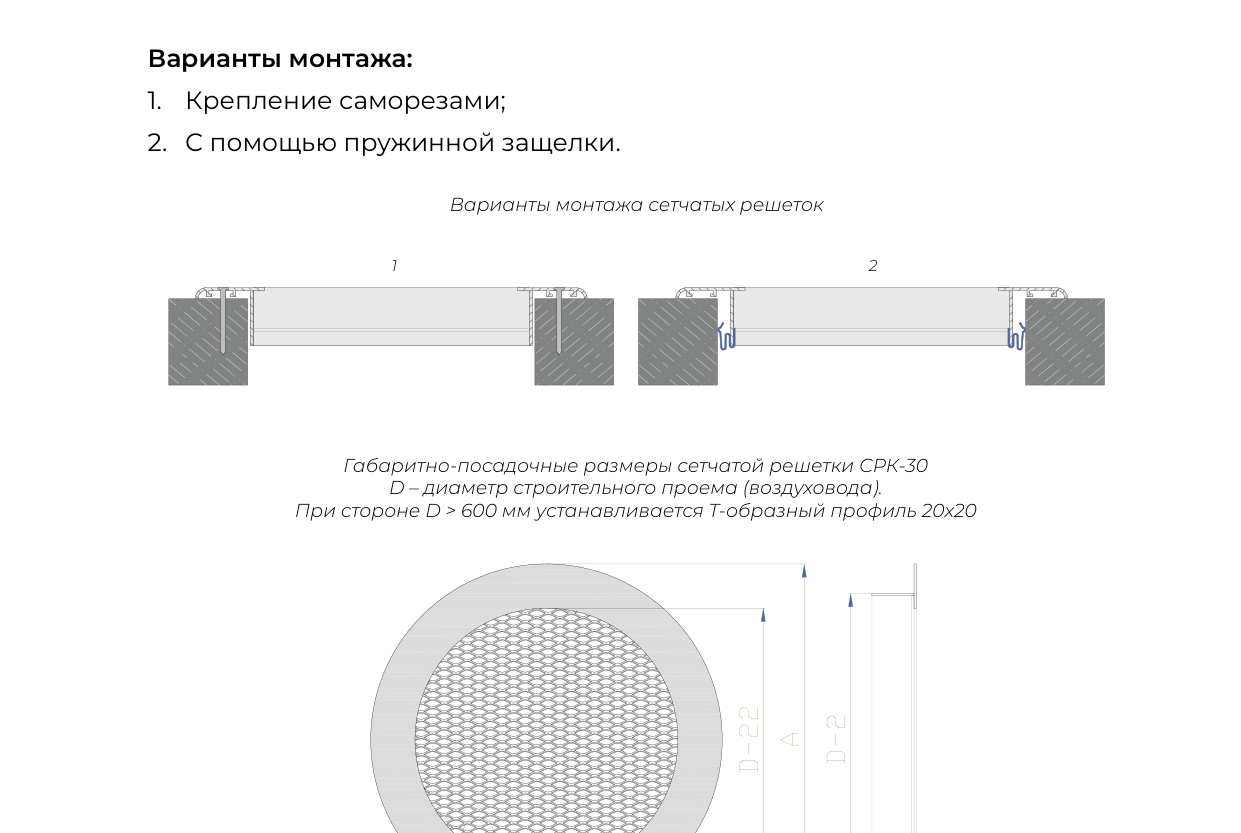

Чертёж и габаритные размеры РСК:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным диаметрам:
Диаметр D, мм
Fс.с., м²
Масса, кг
Ø250
0.027
0.21
Ø300
0.041
0.26
Ø350
0.058
0.32
Ø400
0.077
0.38
Ø450
0.1
0.44
Ø500
0.125
0.51
Ø600
0.185
0.66
Ø700
0.256
0.83
Ø800
0.339
1.01
Ø900
0.433
1.21
Ø1000
0.538
1.42
Ø1100
0.656
1.65
Ø1200
0.784
1.89

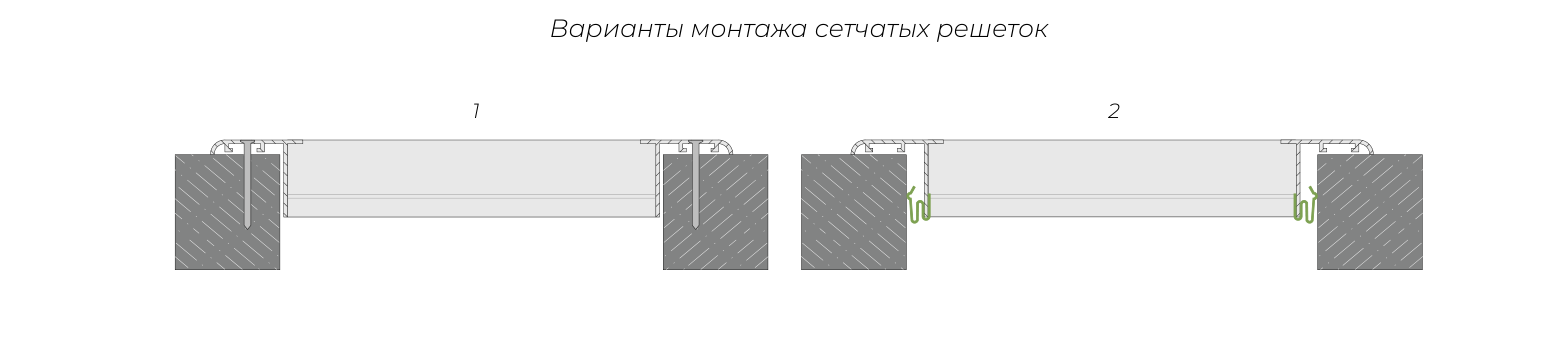

Варианты монтажа решётки РСК:
Крепление саморезами
С помощью пружинной защелки
РСК - 20 - 315 - RAL 9016 - О
РСК
Тип решётки Размер фланца: 20, 30 или 40 мм Диаметр воздуховода, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
О
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
