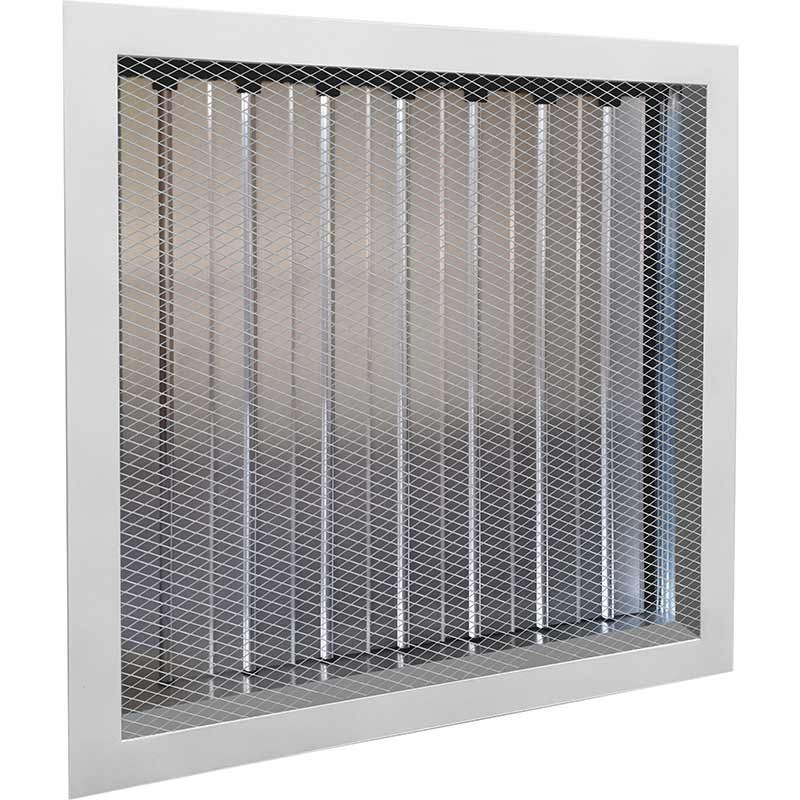

Сетчатая вентиляционная решётка РС-Р AIRS со встроенным клапаном расхода воздуха для регулировки объёма подаваемого/удаляемого воздуха.
- Материал: алюминиевый профиль АД31, защитная сетка
- Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
- Доп. комплектация: встроенный клапан расхода воздуха (КРВ)

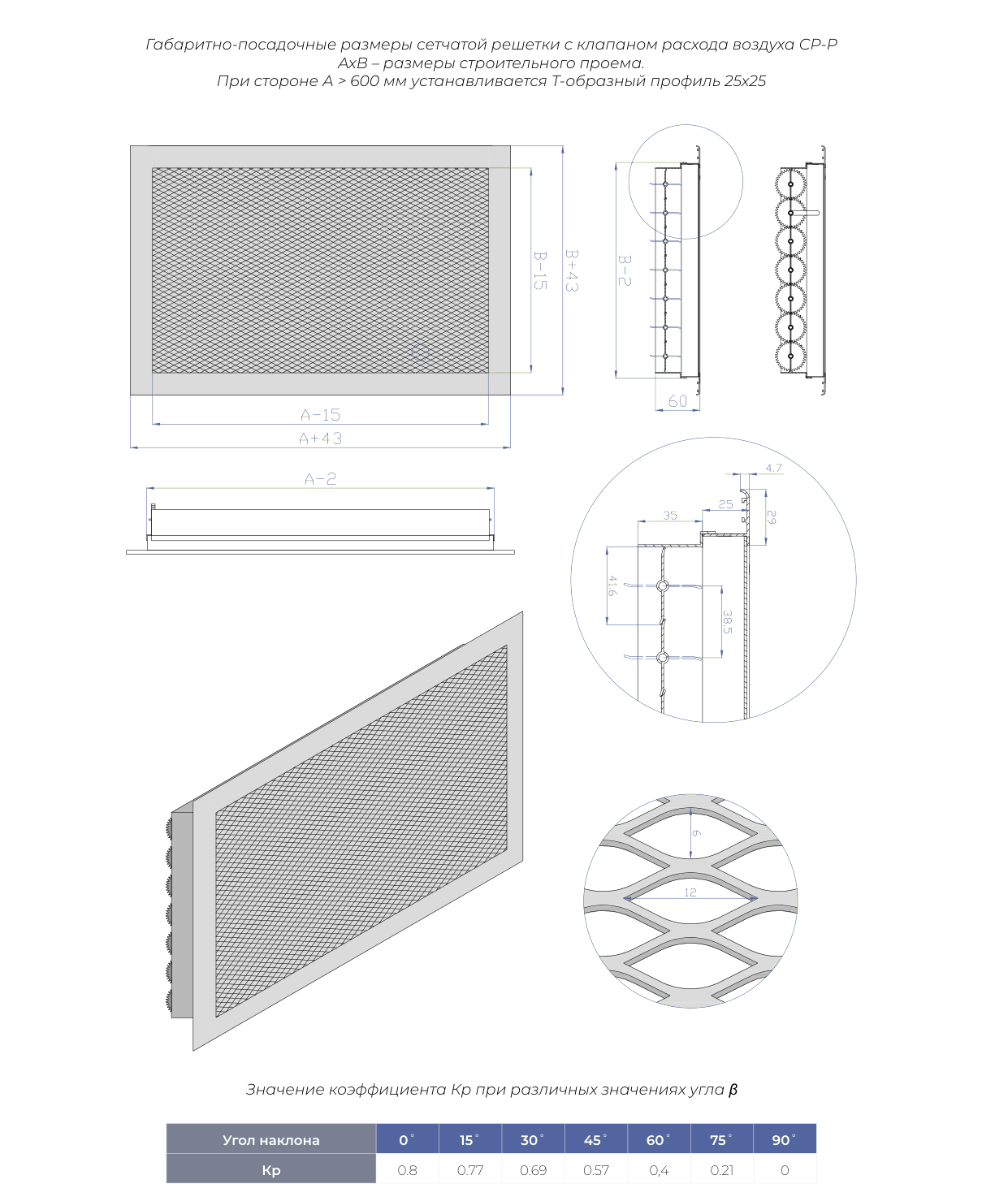

Чертёж и габаритные размеры РС-Р:

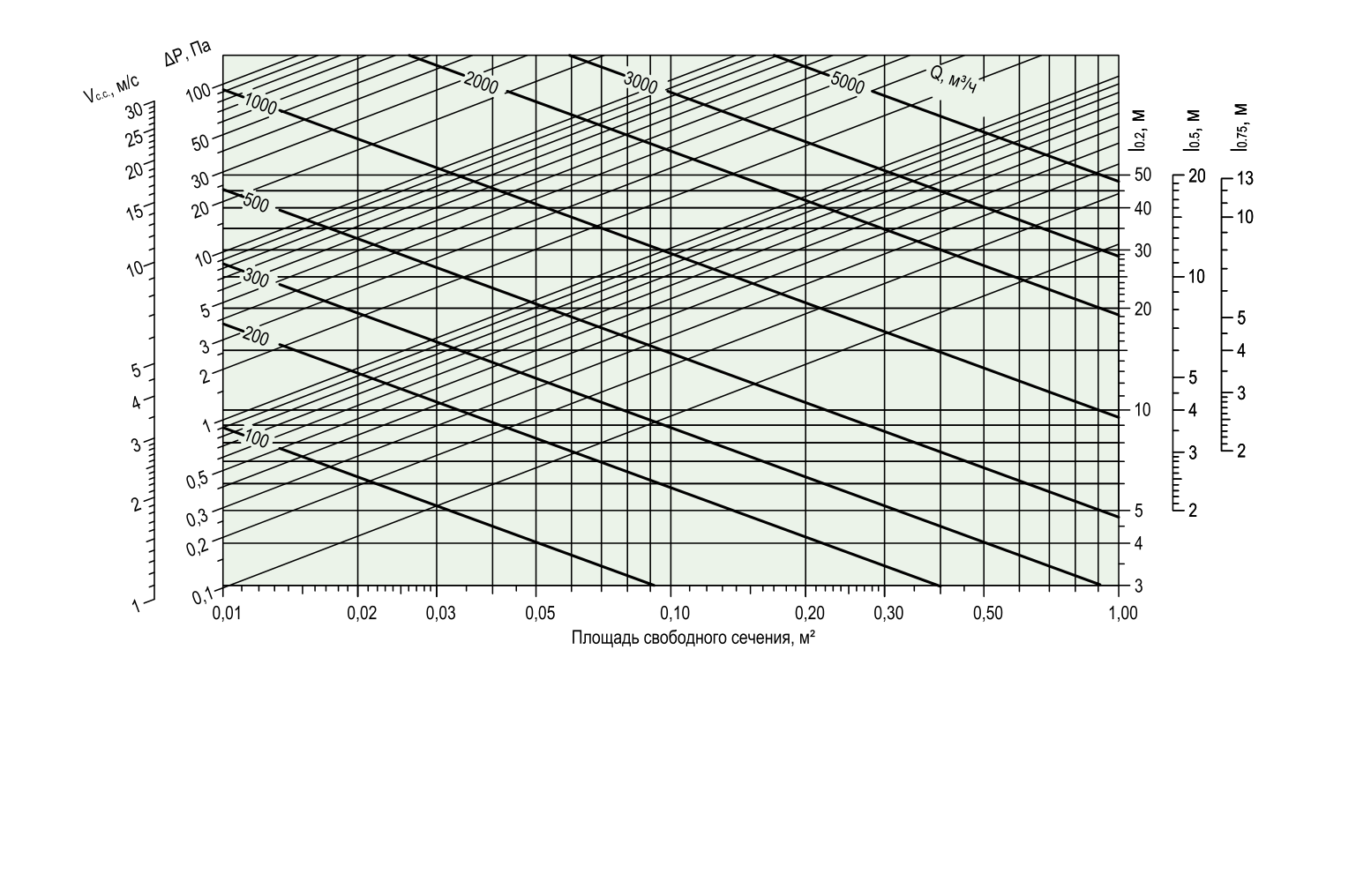

Диаграмма для подбора типоразмера и определения аэродинамических характеристик РС-Р:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
| Типоразмер, мм | Fс.с., м² | Масса, кг |
|---|
| 200×200 | 0.0252 | 0.45 |
| 250×250 | 0.0406 | 0.57 |
| 300×300 | 0.0597 | 0.69 |
| 350×350 | 0.0825 | 0.73 |
| 400×400 | 0.1089 | 0.95 |
| 450×450 | 0.1391 | 1.09 |
| 500×500 | 0.1729 | 1.23 |
| 550×550 | 0.2104 | 1.38 |
| 600×600 | 0.2515 | 1.64 |
| 650×650 | 0.2964 | 1.7 |
| 700×700 | 0.3449 | 1.86 |
| 750×750 | 0.3971 | 2.03 |
| 800×800 | 0.4529 | 2.2 |
| 850×850 | 0.5125 | 2.38 |
| 900×900 | 0.5757 | 2.56 |
| 950×950 | 0.6426 | 2.75 |
| 1000×1000 | 0.7131 | 2.95 |
| 1100×1100 | 0.8653 | 3.35 |
| 1200×1200 | 1.0321 | 3.77 |

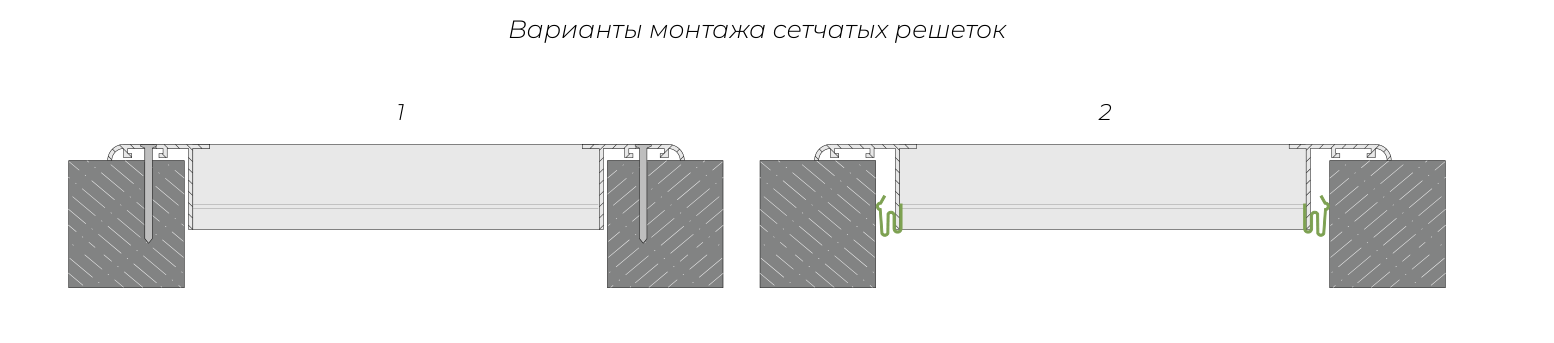

Варианты монтажа решётки РС-Р:
- Крепление саморезами
- С помощью пружинной защелки (для решеток с КРВ не применимо)
РС-Р - 300×500 - RAL 9016 - П
| РС-Р | Тип решётки |
| 300×500 | Ширина × высота строительного проёма, мм |
| RAL 9016 | Покрытие: по умолчанию белый, любой цвет по шкале RAL |
| П | Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки |
