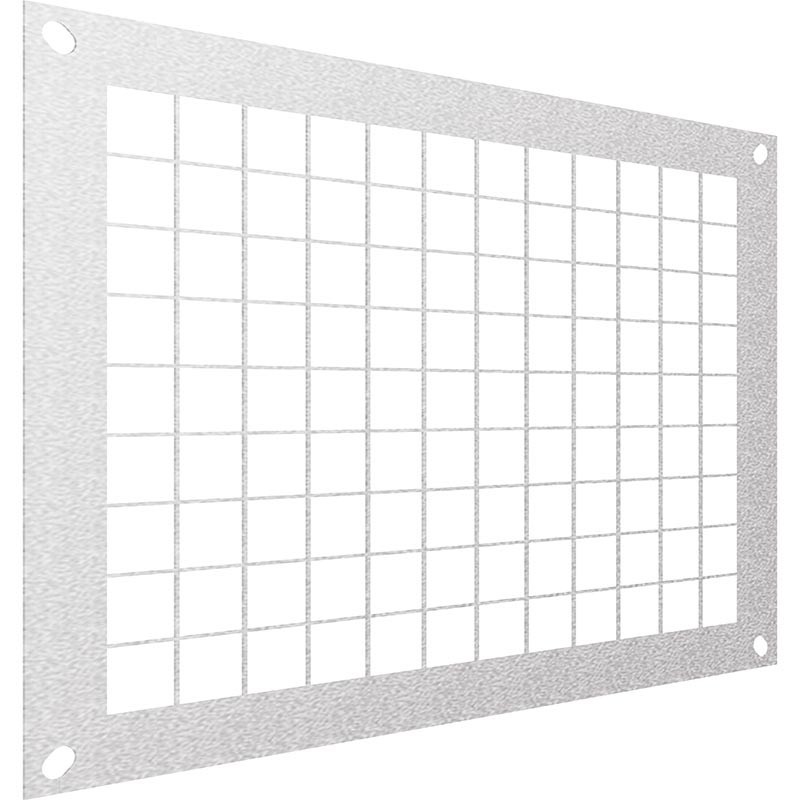

Защитная решётка ФСК-БСР AIRS прямоугольного сечения из оцинкованной стали предназначена для установки на канальные вентиляторы и другие элементы вентиляционной системы для защиты от несанкционированного доступа, механического воздействия и попадания посторонних предметов.
Материал: оцинкованный листовой металлопрокат 0,9 мм
Покрытие: по умолчанию без покрытия; по запросу — порошковая эмаль, любой цвет RAL Classic
Типоразмеры: 100×100 – 1250×1250 мм
Монтаж: саморезами через лицевую рамку

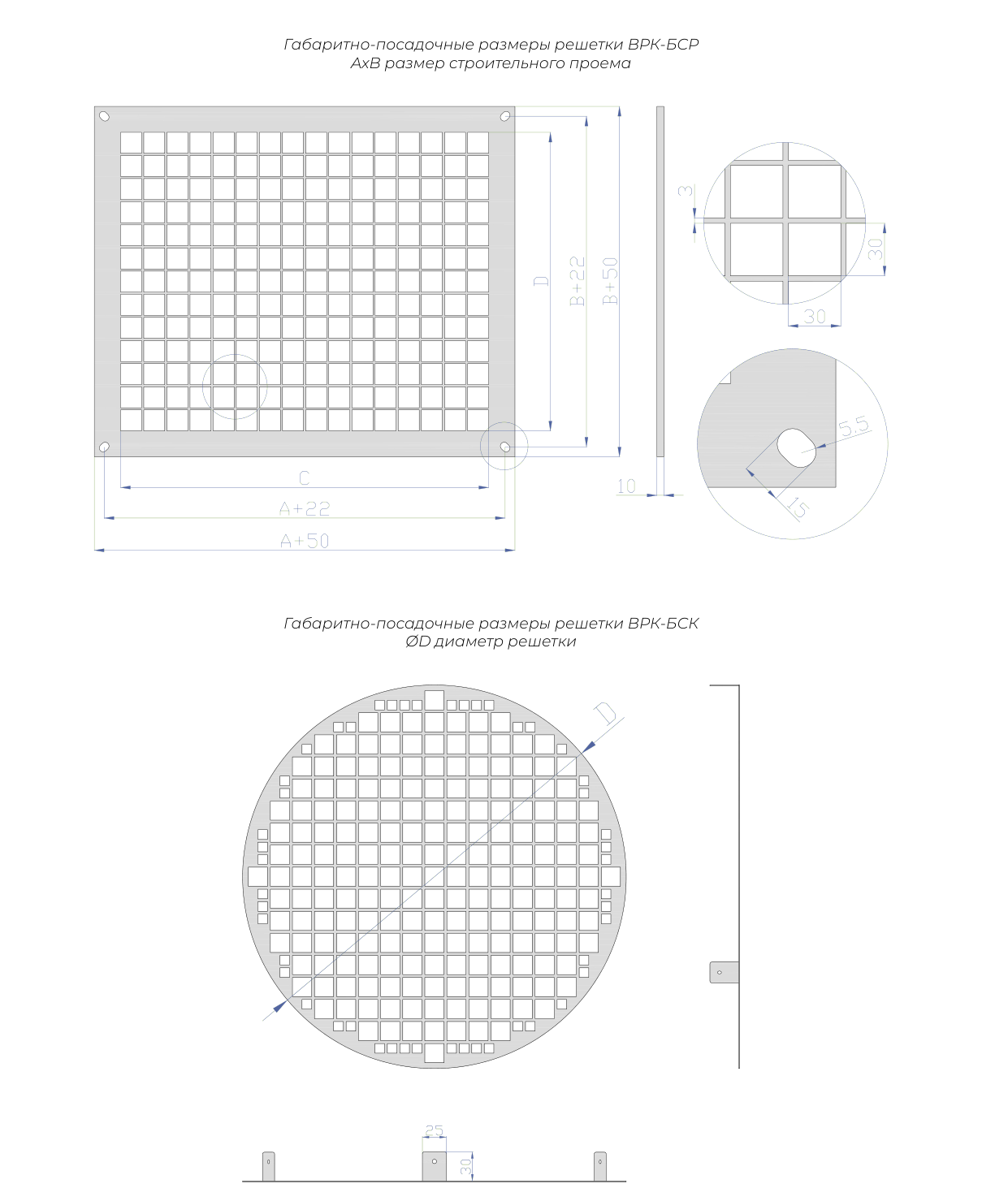

Чертёж и габаритные размеры ФСК-БСР:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
Типоразмер, мм
Fс.с., м²
Масса, кг
100×100
0.0081
0.15
150×150
0.0144
0.24
200×200
0.0324
0.29
250×250
0.0441
0.41
300×300
0.0729
0.45
350×350
0.09
0.61
400×400
0.1296
0.65
500×500
0.2025
0.87
600×600
0.2916
1.12
700×700
0.3969
1.39
800×800
0.5184
1.69
900×900
0.6561
2.02
1000×1000
0.81
2.37
1100×1100
0.9801
2.76
1200×1200
1.1664
3.17
1250×1250
1.2321
3.62
Монтаж решеток ФСК-БСР, ФСК-БСК осуществляется с помощью саморезов через лицевую рамку решетки. По умолчанию решетки поставляются с крепежными отверстиями без саморезов.
ФСК-БСР - 300×500 - RAL 9016
ФСК-БСР
Тип решётки: прямоугольного сечения (ФСК-БСК — круглого, указывается ØD)
300×500
Размеры строительного проёма, мм
RAL 9016
Покрытие: по умолчанию без покрытия, любой цвет по шкале RAL по запросу
